MODE D'EMPLOI Syncra ADV 9.0 Sicce
5.5 · 7.0 · 9.0 · 10.0
EN · IT · DE · FR · ES · NL · PT · RUWARRANTY · GARANZIA · GARANTIE · GARANTIA
CNCher client / Chère cliente, nous vous remercions pour avoir choisi SYNCRA ADV. En achetant cette nouvelle génération de pompes SYNCRA Silent vous pourrez bénéficier d’un produit à haute efficacité et avec une faible consommation énergétique. Soigneusement conçue et fabriquée en Italie pour garantir le maximum de qualité, SYNCRA ADV est conseillée pour aquariums d’eau douce où eau de mer, fontaines d’intérieur et d’extérieur, systèmes hydroponiques et n’importe quelle application qui demande le déplacement ou la recirculation d’eaux propres. D’un design modern, les pompes SYNCRA ADV, silencieuses et de petit encombrement, sont faciles à utiliser et entretenir, grâce aux raccords multi-étage et à l’absence de vis. SYNCRA ADV peuvent être utilisées submergées dans l’eau aussi bien que hors de l’eau (en ligne). Nous vous prions de lire attentivement les notices avant l’utilisation et de les garder pour toute éventuelle consultation ultérieure.
La pompe multifonction SYNCRA ADV est conforme aux normes de sécurité nationales et internationales. 1) Vérifier que la tension indiquée sur l’étiquette de transformateur corresponde bien à celle de votre réseau électrique. Cet appareil électrique doit être alimenté par l’intermédiaire d’un disjoncteur différentiel (dit de sécurité) avec un seuil de déclenchement inférieure ou égal à 30mA. 2) La pompe peut fonctionner en mode «Wet & Dry», immergée ou en ligne (c’est à dire hors de l’eau). 3) Avant de connecter l’appareil électrique au réseau, vérifier que le câble d’alimentation ne soit pas endommagé. 4) La pompe est construite avec une liaison électrique de type «Z». Le câble et la prise ne peuvent être ni remplacés ni réparés. En cas de dommages du câble ou de la prise, il est nécessaire de remplacer toute la pompe. 5) ATTENTION: déconnecter tous les appareils électriques immergés avant une quelconque manutention dans l’eau. Si la prise de courant est mouillée ou humide, déconnecter l’interrupteur général avant de débrancher la prise.
6) Pour éviter tout risque de dommage au moteur, la pompe ne doit jamais
fonctionner sans eau. 7) La pompe peut être utilisée dans des liquides ou des ambiances dont les températures ne dépassent pas 35° / 95 °F. 8) Ne pas utiliser l’appareil pour des applications différentes de celles pour lesquelles il à été conçu, comme par exemple un fonctionnement en salles de bain ou équivalent.
9) Eviter un fonctionnement de la pompe avec des liquides corrosifs ou abrasifs.
10) Cet appareil n’a pas été conçu pour une utilisation par des personnes (y compris

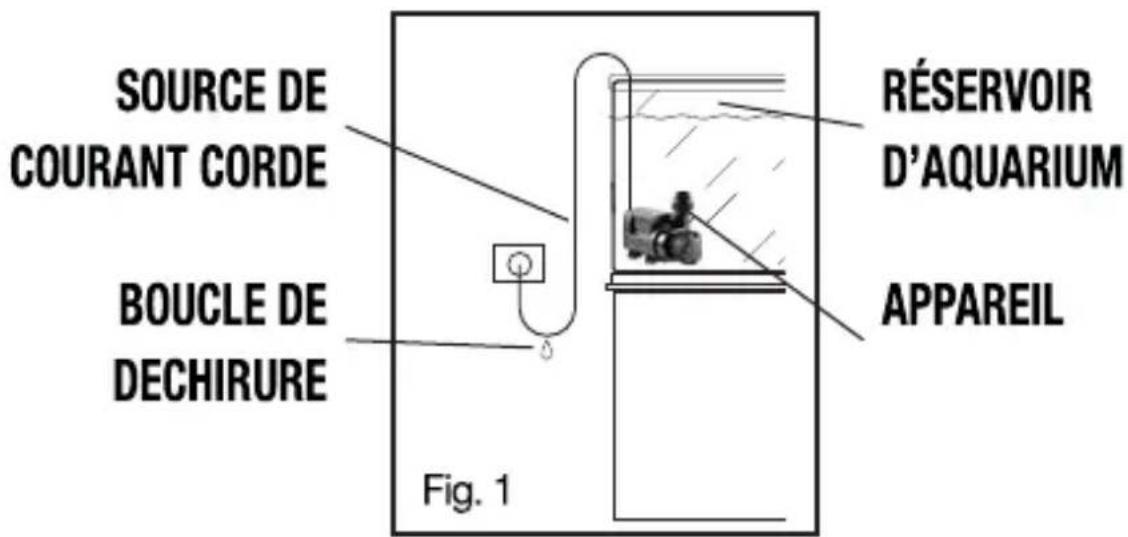

des enfants) ayant une capacité physique, sensorielle ou mentale réduite, sauf en cas de surveillance par une tierce personne responsable de leur sécurité. S’assurer que les enfants ne touchent pas cet appareil. 11) Pour éviter que des gouttes d’eau coulent le long du câble électrique et mouillent la fiche de courant ou la prise murale, nous conseillons d’effectuer une boucle du câble en-dessous du niveau de la prise de courant (Fig. 1). 12) Ne pas tirer la pompe par le câble d’alimentation pour la déplacer ou la retirer de l’eau pendant l’installation ou l’entretien.
13) La pompe ne peut être utilisée que pour les applications ci-dessus; si doté de
câble bipolaire elle est destinée au fonctionnement en intérieur. 14) Si la pompe ou le filtre sont fournis avec un câble de 10 mètres de longueur ou avec un câble d’une longueur supérieure à 6 pieds pour le type américain (USA), ces appareils sont adaptés à l’emploi à l’extérieur selon la réglementation internationale.
CNCOMPOSANTS Les pompes SYNCRA ADV sont conçues pour le démontage presque total des pièces, pour un meilleur entretien et une plus longue durée de vie. Ci-dessous la liste des parties et pièces détachées (Fig. A): [1] Moteur completement étanche et submersible [2] Bloc rotor avec bride, turbine et roulement arrière [3] Roulement arrière [4] Joint d’étanchéité [5] Pieds en caoutchouc anti-vibration [6] Préchambre orientable [7] Pré-filtre [8] Raccords de 1’’
INSTALLATION – UTILISATION ET ENTRETIEN
Pour l’installation de la pompe SYNCRA ADV, procéder comme suit:
1) Connecter le raccord à la sortie de la pompe pour ensuite raccorder un tube
flexible avec le diamètre correct. 2) Positionner la pompe dans une zone plate, facilement accessible pour les opérations d’entretien, en suivant les suggestions sous-indiquées (Fig. B) 3) La pompe, si installée en application “en eau”, doit toujours être complètement immergée en eau (Fig. D). APPLICATION HORS DE L’EAU (“EN LIGNE”) On conseille de placer la pompe dans des zones avec une bonne ventilation en évitant qu’elle soit directement exposée aux sources de chaleur. Positionner la pompe en évitant des connexions hydrauliques trop longues qui en feront baisser les prestations. La pompe ne doit pas être installée au-dessus du niveau de l’eau (Fig. E) car elle n’est pas auto- amorçant, donc le risque qu’elle fonctionne sans eau ou que des boules d’air se créent serait très élevé. Les dommages causés par le fonctionnement à sec de la pompe ne sont pas couverts par la garantie. Pour maximiser le rendement de la pompe, il est préférable de connecter à son aspiration une coude à large rayon de courbure (Fig. F). Il est recommandé d’installer en aspiration et en sortie de la pompe des tuyaux de diamètre égal ou supérieur au diamètre du raccord fourni. Les tuyaux d’aspiration et de sortie doivent avoir le même diamètre pour minimiser les pertes de pression (Fig. G). Ne pas faire fonctionner la pompe avec la sortie complètement fermé. Toujours permettre un minimum de débit d’eau afin que le moteur de la pompe soit refroidi et ne fonctionne pas à sec (Fig. H). ENTRETIEN Pour permettre à la pompe SYNCRA ADV de fonctionner sans pertes d’efficience, un simple mais important entretien régulier est nécessaire. Avant tout intervention d’entretien, débrancher la fiche de courant, retirer complètement la pompe de l’eau et procéder comme suite: 1) Soulever l’anneau de fermeture de la pre- chambre en tirant l’onglet vers l’extérieur (Fig. I). 2) Retirer l’anneau (Fig. J).
3) Retirer la préchambre de la pompe en tournant et au même temps en tirant
vers l’avant (dans le cas d’encrassement cela peut demander un peu de forces).
4) Retirer le rotor complet de bride (Fig. K). 5) Laver l’ensemble sous l’eau courante, en
utilisant une brosse pour enlever tout encrassement. 6) Assembler la pompe dans l’ordre inverse du démontage, en payant attention que le joint soit dans le bon emplacement et
CNinsérer la préchambre, en mouillant le joint pour faciliter l’insertion. 7) Repositionner en place l’anneau de fermeture avec les dents plus grandes vers la pompe et fermer-le en appuyant sur l’onglet jusqu’à entendre un «clic» (Fig. L). L’usure éventuelle des joints, même très légère, peut compromettre les performances et l’étanchéité de la pompe. IMPORTANT! Le circuit intégré de la pompe a été programmé pour fournir 3 niveaux de protection: - Protection en cas de rotor bloqué: le bloc ou le fonctionnement anormale du rotor peuvent se produire en raison de dépôts excessives de saleté ou au fonctionnement de la pompe sans eau. Dans ce cas, la carte électronique interne active 20 tentatives de démarrage, suivi par un court intervalle de temps, et d’autres 20 tentatives de correct démarrage de la pompe. Si la pompe après 20+20 tentatives ne démarre pas, la carte électronique demeurera alimenté mais le moteur sera arrêté. Dans ce cas, pour redémarrer la pompe il sera nécessaire d’enlever et ré-insérer la fiche dans la prise de courant. - Protection contre le fonctionnement à sec et Protection thermique: protection du moteur en cas de fonctionnement sans eau. La pompe s’arrête lorsque il n’y a plus d’eau ou en cas de blocage du rotor. Lorsque la pompe est retirée de l’eau, le moteur s’arrêt automatiquement. ATTENTION: lors de l’entretien, ne pas sous-estimer la force magnétique du rotor. Si on perde accidentellement l’adhérence et l’axe du rotor frappe le roulement arrière (fabriqué en céramique pure), le risque de les endommager est très élevé. Un accident de ce type peut devenir coûteux à réparer. ENTRETIEN EXTRAORDINAIRE
ET REMPLACEMENT DU ROTOR
Pour un nettoyage approfondi ou le remplacement de l’ensemble rotor (2) procéder comme suite: Ouvrir la pompe comme indiqué aux points 1,2,3,4 du paragraphe ENTRERIEN. Nous conseillons d’introduire une solution d’eau et vinaigre pour quelque minute dans l’emplacement du rotor après l’avoir sorti, afin de favoriser le décalaminage intérieure et une extraction plus facile du roulement arrière. Insérer le crochet fourni à l’intérieur du tube de la pompe (Fig. M). Accrocher le roulement et le retirer à l’exterieur. Nettoyer le roulement sous l’eau courante (ne jamais utiliser de savon ou de détergent de toute nature, car ils polluent l’eau: nous vous recommandons d’utiliser une solution de vinaigre et eau), éventuellement avec une brosse douce pour enlever les dépôts de calcium. Si le roulement est fortement usé, remplacer-le par un nouveau. Mouiller le roulement et le réinsérer dans le tube de la pompe (Fig. M) en le poussant jusqu’au fond.
Nous conseillons de regarder nos vidéos-notices sur notre canal YouTube officiel www.youtube.com/user/SICCEspa INSTRUCTIONS POUR
Cet appareil ne doit pas être jeté dans les poubelles domestiques mais doit suivre les procédures d’élimination prévues pour les déchets électriques. Il peut être pris à un centre spécial de collecte des déchets spéciaux, mis en place par les autorités
CNlocales ou à un revendeur offrant ce service. La décharge séparément d’un outil électrique évite des conséquences négatives pour l’environnement et pour la santé et permets de régénérer les matériaux pour avoir une grande économie d’énergie et des ressources.
ENREGISTREMENT DU PRODUIT
En enregistrant le produit en ligne dans la section “enregistrer le produit” du site Web www.sicce.com et en remplissant les données requises, vous activerez la garantie “garantie spéciale en ligne” de 6 mois, à compter de la date d’achat, démontrée par le reçu fiscal, sur le groupe rotor. En l’absence d’enregistrement du produit, la garantie sera traitée comme suit. GARANTIE Ce produit, à l’exclusion du rotor 2, est garanti pendant une période de 3 ans à compter de la date de l’achat, contre les défauts du matériel et de fabrication. Le certificat de garantie doit être rempli dans toutes ses parties par le revendeur et devra accompagner l’appareil s’il est restitué pour la réparation, avec le ticket de caisse ou autre titre d’achat équivalent. La garantie consiste dans le remplacement des pièces défectueuses. En cas d’utilisation incorrecte, de manipulation ou de négligence de la part de l’acheteur ou de l’utilisateur, la garantie s’annule et perd son effet immédiatement. La garantie s’annule également en cas d’absence du ticket de caisse ou d’un titre d’achat équivalent. Les frais d’expédition et de renvoi sont à la charge de l’acheteur DECOUVREZ COMMENT OBTENIR 5 ANS DE GARANTIE SUR VOTRE PRODUIT! Pour améliorer le service et la satisfaction de nos clients, SICCE offre la possibilité d’obtenir 2 ans de garantie supplémentaire simplement en enregistrant votre produit sur notre site Internet www.sicce.com dans la section “Sicce for you / Inscription produit”. Remplir le formulaire et charger électroniquement le reçu d’achat du produit. ATTENTION! Les depôts de calcaire et la naturelle usure des composants pourraient causer une augmentation du bruit de la pompe, mais ne nuisent pas son bon fonctionnement. Dans ce cas-là, nous recommendons de remplacer le turbine. Ne pas utiliser de produits chimiques corrosifs pour nettoyer et laver les pompes. 5 heures ou plus d’immersion de la pompe dans de l’eau et du vinaigre suffisent pour éliminer les dépôts calcaires sans compromettre la qualité et le fonctionnement de la pompe.
SUGGESTIONS POUR UNE LONGEVITE PROLONGÉE
Si l’on estime, après l’avoir déjà utilisée, de ne pas se servir la pompe pour plus d’une semaine, retirer l’ensemble rotor de pompe, laver-le, et garder la pompe et rotor séparément.
