| Producttype | Waterpomp |
| Merk | Sicce |
| Model | Syncra ADV 9.0 |
| Gebruik | Zoetwater- en zeewateraquaria, binnen- en buitenfonteinen, hydroponische systemen, recirculatie van schoon water |
| Voeding | 220-240 V ~ 50 Hz / 110-120 V ~ 60 Hz |
| Vermogen | 90 W |
| Max. debiet | 9.500 l/u (50 Hz) / 2.500 US gph (60 Hz) |
| Max. opvoerhoogte | 4,5 m (50 Hz) / 14,8 ft (60 Hz) |
| Kabellengte | 3,0 m |
| Installatie | Onderdompelbaar (ondergedompeld) of in-line (buiten het water) |
| Werking | Stil, laag verbruik, beveiliging geblokkeerde rotor, droogloopbeveiliging, thermische beveiliging |
| Onderhoud | Eenvoudig demonteren, reinigen met stromend water, azijn/wateroplossing voor ontkalking |
| Reserveonderdelen beschikbaar | Complete rotor (flens, turbine, achterlager), achterlager, afdichting, antivibratievoeten, verstelbare voorkamer, voorfilter, 1" aansluitingen |
| Veiligheid | Verplichte aardlekschakelaar 30 mA, druppellus, gepolariseerde stekker |
| Garantie | 3 jaar standaard, 5 jaar na online registratie; rotor 6 maanden garantie indien geregistreerd |
| Conformiteit | Nationale en internationale veiligheidsnormen, EU-richtlijn 2002/96/EG |
| Fabricage | Gemaakt in Italië |
Veelgestelde vragen - Syncra ADV 9.0 Sicce
Gebruikersvragen over Syncra ADV 9.0 Sicce
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Pomp in PDF-formaat gratis! Vind uw handleiding Syncra ADV 9.0 - Sicce en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Syncra ADV 9.0 van het merk Sicce.
GEBRUIKSAANWIJZING Syncra ADV 9.0 Sicce

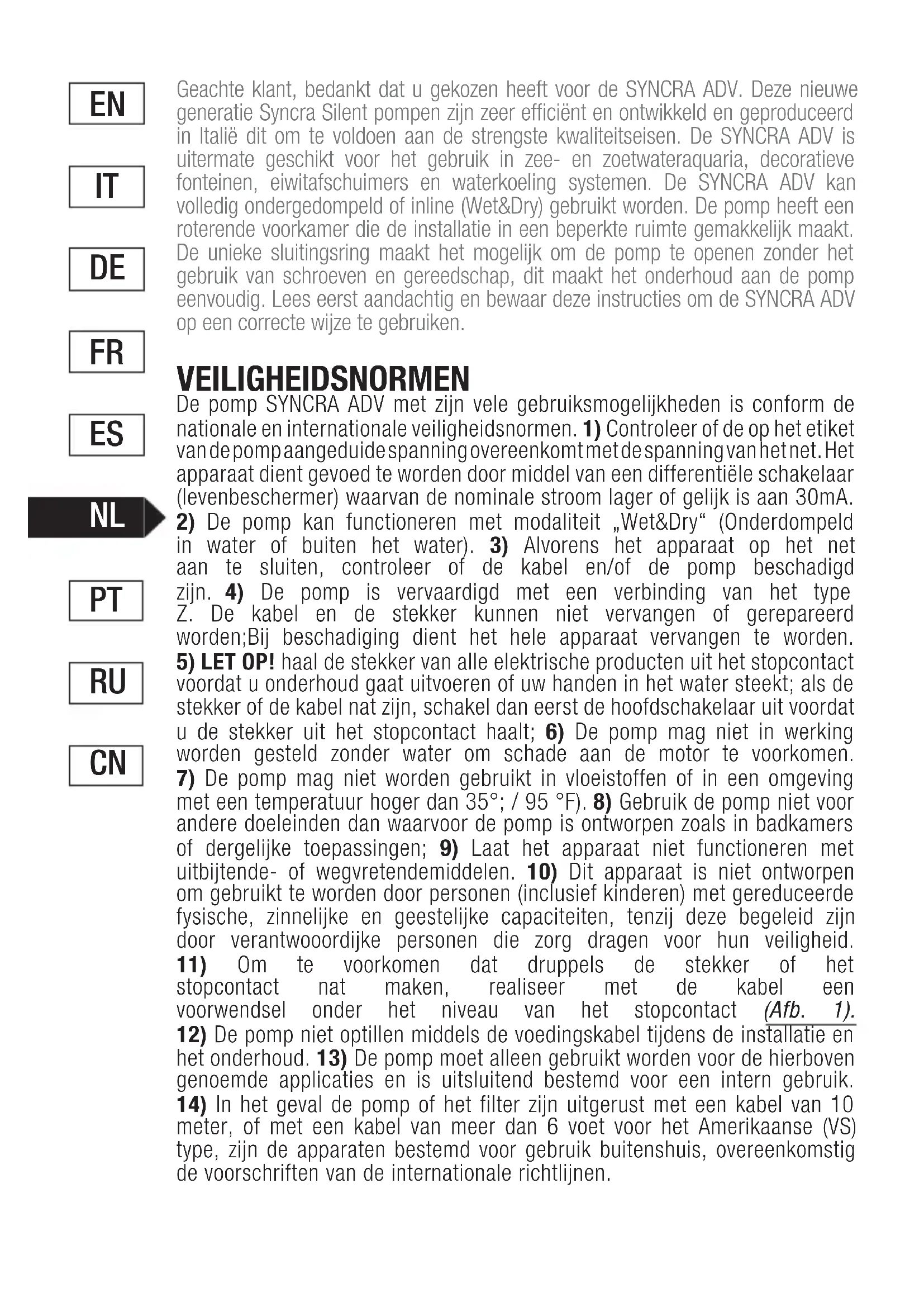

Geachte klant, bedankt dat u gekozen heeft voor de SYNCRA ADV. Deze nieuwe generatie Syncra Silent pompen zijn zeer efficiënt en ontwikkeld en geproduceerd in Italië dit om te voldoen aan de strengste kwaliteitseisen. De SYNCRA ADV is uitermate geschikt voor het gebruik in zee- en zoetwateraquaria, decoratieve fonteinen, eiwitafschuimers en waterkoeling systemen. De SYNCRA ADV kan volledig ondergedompeld of inline (Wet&Dry) gebruikt worden. De pomp heeft een roterende voorkamer die de installatie in een beperkte ruimte gemakkelijk maakt. De unieke sluitingsring maakt het mogelijk om de pomp te openen zonder het gebruik van schroeven en gereedschap, dit maakt het onderhoud aan de pomp eenvoudig. Lees eerst aandachtig en bewaar deze instructies om de SYNCRA ADV op een correcte wijze te gebruiken.
VEILIGHEIDSNORMEN
De pomp SYNCRA ADV met zijn vele gebruiksmogelijkheden is conform de nationale en internationale veiligheidsnormen. 1) Controleer of de op het etiket van de pomp aangeduide spanning overeenkomt met de spanning van het net. Het apparaat dient gevoed te worden door middel van een differentiële schakelaar (levenbeschermer) waarvan de nominale stroom lager of gelijk is aan 30mA. 2) De pomp kan functioneren met modaliteit „Wet&Dry“ (Onderdompeld in water of buiten het water). 3) Alvorens het apparaat op het net aan te sluiten, controleer of de kabel en/of de pomp beschadigd zijn. 4) De pomp is vervaardigd met een verbinding van het type Z. De kabel en de stekker kunnen niet vervangen of gerepareerd worden; Bij beschadiging dient het hele apparaat vervangen te worden. 5) LET OP! haal de stekker van alle elektrische producten uit het stopcontact voordat u onderhoud gaat uitvoeren of uw handen in het water steekt; als de stekker of de kabel nat zijn, schakel dan eerst de hoofdschakelaar uit voordat u de stekker uit het stopcontact haalt; 6) De pomp mag niet in werking worden gesteld zonder water om schade aan de motor te voorkomen. 7) De pomp mag niet worden gebruikt in vloeistoffen of in een omgeving met een temperatuur hoger dan 35°; / 95 °F). 8) Gebruik de pomp niet voor andere doeleinden dan waarvoor de pomp is ontworpen zoals in badkamers of dergelijke toepassingen; 9) Laat het apparaat niet functioneren met uitbijtende- of wegvretendemiddelen. 10) Dit apparaat is niet ontworpen om gebruikt te worden door personen (inclusief kinderen) met gereduceerde fysische, zinnelijke en geestelijke capaciteiten, tenzij deze begeleid zijn door verantwooordijke personen die zorg dragen voor hun veiligheid. 11) Om te voorkomen dat druppels de stekker of het stopcontact nat maken, realiseer met de kabel een voorwendsel onder het niveau van het stopcontact (Afb. 1). 12) De pomp niet optillen middels de voedingskabel tijdens de installatie en het onderhoud. 13) De pomp moet alleen gebruikt worden voor de hierboven genoemde applicaties en is uitsluitend bestemd voor een intern gebruik. 14) In het geval de pomp of het filter zijn uitgerust met een kabel van 10 meter, of met een kabel van meer dan 6 voet voor het Amerikaanse (VS) type, zijn de apparaten bestemd voor gebruik buitenshuis, overeenkomstig de voorschriften van de internationale richtlijnen.
ONDERDELEN
De SYNCRA ADV bestaat uit de volgende onderdelen (Afb. A):
[1] Het motorhuis van de pomp kan volledig ondergedompelt worden en is geisoleerd door een epoxy hars
[2] Rotor Kit inclusief waaier en bodemlager
[3] Bodemlager
[4] 0-ring
[5] Anti-vibratie rubbervoetjes
[6] Roterende voorkamer
[7] Pomp voorfilter
[8] 1" schroefdraad slangkoppelingen
Om de pomp SYNCRA ADAVANCED te installeren ga als volgt te werk: 1) Verbind het koppelstuk met de uitgang zodat u de slang met de juiste diameter kunt koppelen. 2) Plaats de pomp op een plek zodat u er makkelijk bijkunt indien er onderhoud verricht moet worden. 3) Als u de pomp in het water gebruikt en niet in lijn, dan moet de pomp altijd volledig ondergedompeld blijven (Afb. D).
TOEPASSINGEN DROOGOPSTELLING
Het wordt aanbevolen om de pomp in goed geventileerde ruimtes te plaatsen en de pomp niet rechtstreeks blootstellen aan warmtebronnen. Plaats de pomp zo dat het niet nodig is om lange aansluitleidingen te gebruiken om op deze manier het verminderen van de prestaties te voorkomen. De SYNCRA ADAVNCED is niet zelfaanzuigend en daarom adviseren wij om nooit de pomp boven (Afb. E) het waterniveau te plaatsen. Op deze manier voorkom je dat de pomp doet drooglopen en of lucht doet aanzuigen. Schade die worden veroorzaakt door het drooglopen van de pomp zijn uitgesloten van de garantie. Gebruik een rechte toevoerleiding om de efficiëntie van de pomp te optimaliseren, het gebruik van bochten kan invloed hebben op de prestaties van de pomp (Afb. F). Wij adviseren om aansluitleidingen te gebruiken die gelijk of groter zijn dan de meegeleverde standaard slangtules (Afb. G). Gebruik de pomp niet zodra de uitgang volledig afgesloten is. Een minimale waterstroom is noodzakelijk om de motor te koelen en om drooglopen van de motor te voorkomen (Afb. H).
ONDERHOUD
Om tot het periodiek onderhoud aan de pomp over te gaan, trek allereerst de stekker uit het stopcontact om daarna de pomp uit het water te nemen. 1) Om de plastic sluitingsring van het slakkenhuis te openen moet u de tab naar buiten bewegen (Afb. I). 2) Verwijder nu de ring (Afb. J). 3) Verwijder het slakkenhuis van de pomp door het gelijkmatig naar voren te bewegen (in het geval dat er vuil aanwezig is kan het zijn dat u iets meer kracht moet gebruiken). 4) Haal de complete rotor set uit het pomphuis 5) Spoel alles goed af onder stromend water en gebruik een borsteltje om eventuele incrustaties te verwijderen. Assembleer daarna alles in omgekeerde volgorde. 6) Assembleer daarna alles in omgekeerde volgorde. 7) Plaats de ring met de grootste tanden in de richting van de pomp en sluit deze door de tab naar beneden te drukken tot u een "klik" hoort (Afb. L). Eventuele
EN
IT
DE
FR
ES
NL
PT
RU
CN
beschadigingen klein of groot aan de afdichtingen kunnen de prestaties van de pomp op een ernstige wijze compromitteren en kunnen eventueel tot vervanging lijden. BELANGRIJK: De ingebouwde printplaat van de pomp is geprogrammeerd om op 3 niveaus bescherming te bieden: Bescherming tegen het blokkeren van de rotor: Mocht de rotor blokkeren, vergrendelen (eventueel door overmatig vuil) en of werken zonder water, dan zal de pomp na 20 startpogingen, gevolgd door een korte tijdsinterval automatisch stoppen. Mocht dit gebeuren dan gaat de pomp automatisch in stand-by en de motor gaat uit wel zal de printplaat gevoed blijven. In dit geval moet u eerst de stekker uit het stopcontact verwijderen en opnieuw insteken om de pomp te herstarten. Droogloop bescherming en thermische beveiliging: Deze beschermen de motor in het geval van functioneren zonder water. De pomp stopt wanneer hij werkt zonder water en of de rotor geblokkeerd is. De pomp zal ook stoppen op het moment dat hij uit het water genomen wordt. LET OP: onderschat niet de kracht van de magneet. Er is een groot risico aanwezig zodra u enigszins de grip verliest dat de as van de rotor de onderste lager doet beschadigen. Een beschadiging aan de as of de lager veroorzaakt hoge reparatie kosten.
SPECIAAL ONDERHOUD
EN HET VERVANGEN VAN DE ROTOR
Volg deze instructie voor het schoonmaken of vervangen van de Rotor. Herhaal de acties voor het openen van de rotor zoals beschreven in de rubriek Onderhoud stap 1, 2, 3, 4. Om de onderste lager eenvoudig te verwijderen, raden wij aan de pomp een tijdje ondergedompeld te houden in water met azijn, dit is om het vuil of de kalkaanslag te verwijderen. Neem de meegeleverde haak en ga hier het pomphuis mee binnen (Afb. M). Haak het onderste lager in en trek het uit het pomphuis. Reinig het lager onder stromend water (gebruik nooit zeep of wasmiddel in welke vorm dan ook, omdat ze het aquarium water vervuilen: we raden u aan om alleen een beetje azijn oplossen in water) eventueel met een zachte borstel de kalkaanslag verwijderen. Indien de lager versleten is, is het beter deze te vervangen voor een nieuwe. Maak het lager een beetje nat en plaats het terug in het pomphuis (Afb. M).
ONLINE HULP
Bekijk onze instructievideo's op het SICCE YOU TUBE officiële kanaal
www.youtube.com/user/SICCEspa
AANWIJZINGEN VOOR EEN JUISTE AFVOER VAN HET PRODUCT VOLGENS DE EUROPESE RICHTLIJN 2002/96/EC
Aan het einde van zijn bruikbaarheidsduur, mag het product niet samen met het gemeentelijk afval worden afgevoerd. Het kan worden afgegeven bij de speciale gemeentelijke centra voor gescheiden afvalinzameling of bij verkopers die deze service aanbieden. Door huishoudelijke apparaten gescheiden te verwerken, kunnen mogelijk negatieve gevolgen voor het milieu en de gezondheid door een onjuiste verwerking worden vermeden en kunnen de materialen waaruit het bestaat worden teruggewonnen voor een aanzienlijke besparing van energie en bronnen.
PRODUCT REGSTRATIE
Door het product online te registreren in de sectie "registreer het product" op de website van www.sicce.com en de gevraagde informatie in te vullen, zal de garantie "special online warranty" van 6 maanden vanaf datum van aankoop geactiveerd worden, aantoonbaar door het bonnetje, op de rotorgroep. Indien het product niet geregistreerd wordt, zal de garantie als volgt zijn.
GARANTIE
Dit product, met uitzondering van de rotor 2, is gegarandeerd voor een periode van 3 jaren vanaf de datum van aankoop tegen gebreken van het materiaal en van de bewerking. Het certificaat van garantie dient in elke gedeelte van het formulier door. voor reparatie teruggegeven wordt tezamen met de fiscale bon van aankoop of een gelijkwaardig document. De garantie betreft de vervanging van de gebrekkige delen. In geval van een verkeerd gebruik, openbreking of nalatigheid van de koper of van de verbruiker is de garantie nietig en vervalt onmiddellijk. De garantie is tevens nietig in geval van ontbreking van de fiscale bon van aankoop of van een gelijkwaardig document. De kosten van verzending en terugzending komen ten laste van de koper. ONTDEK HOE JE 5 JAAR GARANTIE KUNT KRIJGEN OP HET PRODUCT Om onze dienstverlening en de tevredenheid van onze klanten te verbeteren, biedt SICCE de mogelijkheid om de Grantie periode te verlenging met 2 jaar. U hoeft simpelweg alleen uw product te registreren op onze website www.sicce.com in "Sicce for you / Productregistratie". Vul het formulier in en upload de aankoopbon van het product. Na het correct invullen van al uw gegevens, moet u het garantie-uitbreiding verzoek indienen.
LET OP!
Kalkaanslag en natuurlijke slijtage aan de componenten van de pomp kunnen een verhoging van het geluid van de pomp veroorzaken. Nochtans, beïnvloeden zij niet het functioneren van de pomp. In dit geval, adviseren wij u om de rotor te vervangen.
Gebruik geen bijtende chemicaliën om de pompen schoon te maken en of te spoelen. Om kalkaanslag te verwijderen is het voldoende om de pomp voor 5 uur onder te dompelen in water met azijn, dit om de kwaliteit en werking van de pomp niet in gevaar te brengen.
TIPS VOOR EEN LANGERE LEVENSDUUR
Mocht u de pomp na de eerste installatie niet gebruiken voor meer dan een week, dan raden wij aan om de Rotor KIT uit de pomp te nemen, goed schoonmaken en dan de Rotor Kit apart van de pomp te bewaren.
EN
IT
DE
FR
ES
NL
PT
RU
CN
