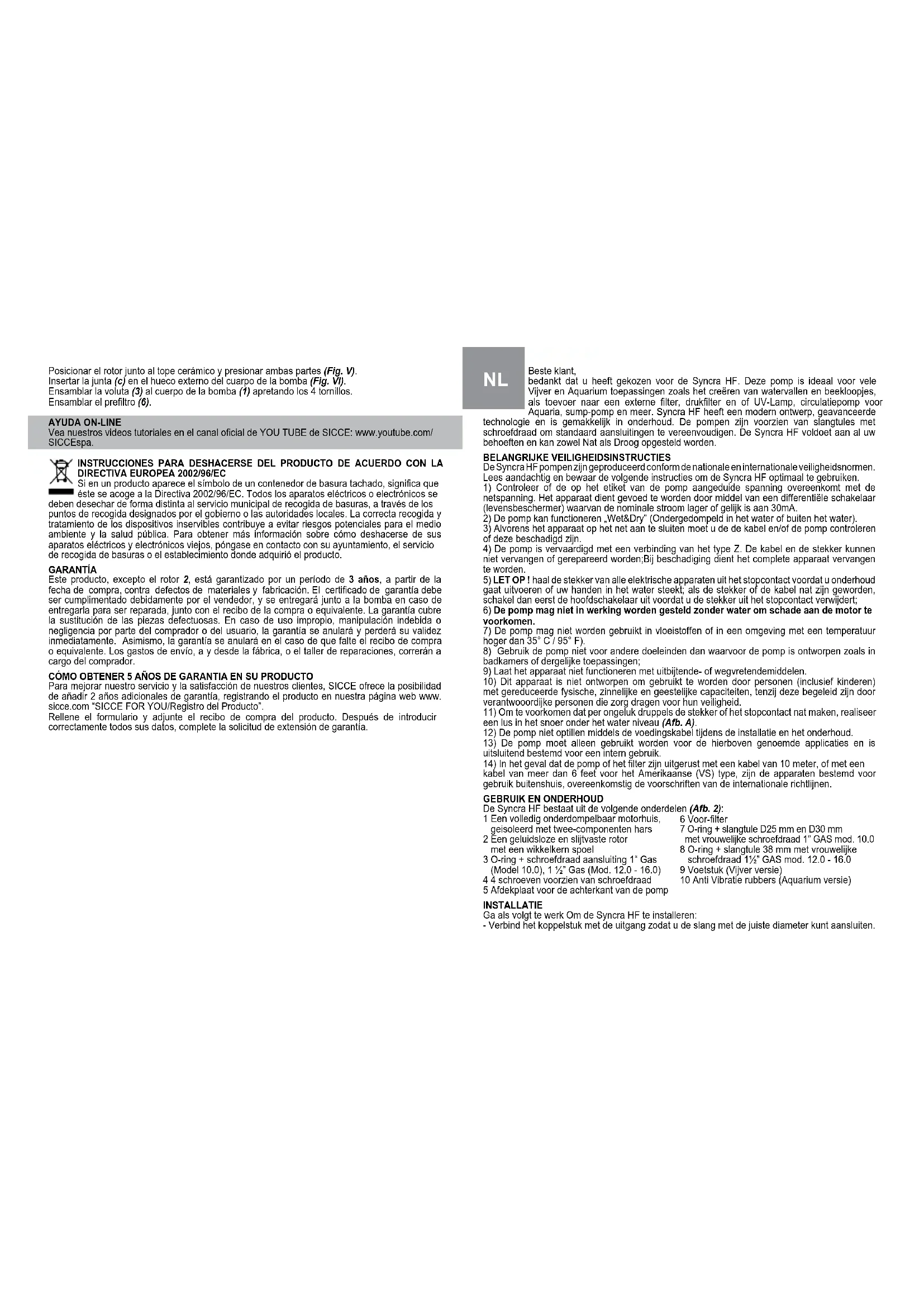

GEBRUIKSAANWIJZING Syncra HF 16.0 Sicce

1) Controleer of de op het etiket van de pomp aangeduide spanning overeenkomt met de

netspanning. Het apparaat dient gevoed te worden door middel van een differentiële schakelaar (levensbeschermer) waarvan de nominale stroom lager of gelijk is aan 30mA.

2) De pomp kan functioneren „Wet&Dry“ (Ondergedompeld in het water of buiten het water).

3) Alvorens het apparaat op het net aan te sluiten moet u de de kabel en/of de pomp controleren

of deze beschadigd zijn.

4) De pomp is vervaardigd met een verbinding van het type Z. De kabel en de stekker kunnen

niet vervangen of gerepareerd worden;Bij beschadiging dient het complete apparaat vervangen te worden.

5) LET OP ! haal de stekker van alle elektrische apparaten uit het stopcontact voordat u onderhoud

gaat uitvoeren of uw handen in het water steekt; als de stekker of de kabel nat zijn geworden, schakel dan eerst de hoofdschakelaar uit voordat u de stekker uit het stopcontact verwijdert;

6) De pomp mag niet in werking worden gesteld zonder water om schade aan de motor te

7) De pomp mag niet worden gebruikt in vloeistoffen of in een omgeving met een temperatuur

hoger dan 35° C / 95° F).

8) Gebruik de pomp niet voor andere doeleinden dan waarvoor de pomp is ontworpen zoals in

badkamers of dergelijke toepassingen;

9) Laat het apparaat niet functioneren met uitbijtende- of wegvretendemiddelen.

10) Dit apparaat is niet ontworpen om gebruikt te worden door personen (inclusief kinderen)

met gereduceerde fysische, zinnelijke en geestelijke capaciteiten, tenzij deze begeleid zijn door verantwooordijke personen die zorg dragen voor hun veiligheid.

11) Om te voorkomen dat per ongeluk druppels de stekker of het stopcontact nat maken, realiseer

een lus in het snoer onder het water niveau (Afb. A).

12) De pomp niet optillen middels de voedingskabel tijdens de installatie en het onderhoud.

13) De pomp moet alleen gebruikt worden voor de hierboven genoemde applicaties en is

uitsluitend bestemd voor een intern gebruik.

14) In het geval dat de pomp of het lter zijn uitgerust met een kabel van 10 meter, of met een

kabel van meer dan 6 feet voor het Amerikaanse (VS) type, zijn de apparaten bestemd voor gebruik buitenshuis, overeenkomstig de voorschriften van de internationale richtlijnen.

GEBRUIK EN ONDERHOUD

De Syncra HF bestaat uit de volgende onderdelen (Afb. 2): 1 Een volledig onderdompelbaar motorhuis, geisoleerd met twee-componenten hars 2 Een geluidsloze en slijtvaste rotor met een wikkelkern spoel 3 O-ring + schroefdraad aansluiting 1“ Gas (Model 10.0), 1 ½” Gas (Mod. 12.0 - 16.0) 4 4 schroeven voorzien van schroefdraad 5 Afdekplaat voor de achterkant van de pomp INSTALLATIE Ga als volgt te werk Om de Syncra HF te installeren: - Verbind het koppelstuk met de uitgang zodat u de slang met de juiste diameter kunt aansluiten. 6 Voor-lter 7 O-ring + slangtule D25 mm en D30 mm met vrouwelijke schroefdraad 1” GAS mod. 10.0 8 O-ring + slangtule 38 mm met vrouwelijke schroefdraad 1½” GAS mod. 12.0 - 16.0 9 Voetstuk (Vijver versie) 10 Anti Vibratie rubbers (Aquarium versie)u enigszins de grip verliest dat de as van de rotor de onderste lager doet beschadigen. Een beschadiging aan de as of de lager veroorzaakt hoge reparatie kosten. SPECIAAL ONDERHOUD EN HET VERVANGEN VAN DE ROTOR Verwijder de volledige rotor (2 - Afb.I) uit het pomphuis ‘. Plaats de haak in het rotorhuis (Afb. II), en haak in de keramische lager die aan het einde van het huis aanweizg is (Afb. III) daarna kunt u deze met een beetje kracht los trekken. Spoel met schoon water en azijn het interne pomphuis schoon en positie de nieuwe keramische lager aan het begin van het rotorhuis (Afb. IV). Plaats de O-ring (a) in het pomphuis (1). Plaats de O-ring (b) in de behuizing van de schijf met gaten van de rotor (2). Plaats de rotor nabij de keramische lager en druk beide het rotorhuis binnen (Afb. V) tot ze de correcte positie bereikt hebben. Plaats de O-ring (c) aan de buitenkant van de pomp (Afb. VI). Monteer het slakkenhuis (3) in de pomp (1) door het op z’n plaats te duwen en draai de 4 schroeven vast . Monteer het voor-lter (6). ONLINE HULP Bekijk onze instructievideo’s op het ofciële SICCE YOU TUBE kanaal www.youtube.com/ SICCEspa. AANWIJZINGEN VOOR EEN JUISTE AFVOER VAN HET PRODUCT VOLGENS DE

EUROPESE RICHTLIJN 2002/96/EC

Aan het einde van zijn bruikbaarheidsduur, mag het product niet samen met het gemeentelijk afval worden afgevoerd. Het kan worden afgegeven bij de speciale gemeentelijke centra voor gescheiden afvalinzameling of bij verkopers die deze service aanbieden. Door huishoudelijke apparaten gescheiden te verwerken, kunnen mogelijk negatieve gevolgen voor het milieu en de gezondheid door een onjuiste verwerking worden vermeden en kunnen de materialen waaruit het bestaat worden teruggewonnen voor een aanzienlijke besparing van energie en bronnen. GARANTIE Dit product,met uitzondering van de rotor 2 heeft een garantietermijn voor een periode van 3 jaren vanaf de datum van aankoop tegen gebreken van het materiaal en van de bewerking. Het certicaat van garantie dient in elke gedeelte van het formulier door de wederverkoper ingevuld te worden en moet het apparaat begeleiden indien het voor reparatie teruggegeven wordt tezamen met de scale bon van aankoop of een gelijkwaardig document. De garantie betreft de vervanging van de gebrekkige delen. In geval van een verkeerd gebruik, openbreking of nalatigheid van de koper of gebruiker is de garantie nietig en vervalt onmiddellijk. De garantie is tevens nietig in geval van het ontbreken van de scale bon van aankoop of van een gelijkwaardig document. De kosten van verzending en terugzending komen ten laste van de koper. ONTDEK HOE JE 5 JAAR GARANTIE KUNT KRIJGEN OP HET PRODUCT Om onze dienstverlening en de tevredenheid van onze klanten te verbeteren, biedt SICCE de mogelijkheid om de garantie periode te verlengen met 2 jaar. U hoeft simpelweg alleen uw product te registreren op onze website www.sicce.com in “Sicce for you / Productregistratie” Vul het formulier in en upload de aankoopbon van het product. Na het correct invullen van al uw gegevens, moet u het uitbreiden van de garantie verzoek indienen. - Plaats de pomp zo dat u er eenvoudig bij kunt komen indien er onderhoud verricht moet worden. - De pomp kan horizontaal of verticaal werken. - Als de pomp ondergedompeld wordt gebruikt en niet in droogopstelling, zorg er dan wel voor dat hij volledig is ondergedompeld (Afb. 3). - Rol de voedingskabel uit op een veilige plaats. - Steek de stekker in een stopcontact dat overeenkomt met dezelfde voltage die staat aangegeven op het etiket van de pomp. TOEPASSINGEN DROOGOPSTELLING Het wordt aanbevolen om de pomp in goed geventileerde ruimtes te plaatsen en de pomp niet rechtstreeks blootstellen aan warmtebronnen. Plaats de pomp zo dat het niet nodig is om lange aansluitleidingen te gebruiken om op deze manier het verminderen van de prestaties te voorkomen. De Syncra HF is niet zelfaanzuigend en daarom adviseren wij om nooit de pomp boven het waterniveau te plaatsen. Op deze manier voorkom je dat de pomp doet drooglopen en of lucht doet aanzuigen. Schade die worden veroorzaakt door het drooglopen van de pomp zijn uitgesloten van de garantie. Gebruik een rechte toevoerleiding om de efciëntie van de pomp te optimaliseren, het gebruik van bochten kan invloed hebben op de prestaties van de pomp (Afb. 4). Wij adviseren om aansluitleidingen te gebruiken die gelijk of groter zijn dan de meegeleverde standaard slangtules (Afb. 5). Gebruik de pomp niet zodra de uitgang volledig afgesloten is. Een minimale waterstroom is noodzakelijk om de motor te koelen en om drooglopen van de motor te voorkomen (Afb. 6). ONDERHOUD De Syncra HF heeft slechts eenvoudig maar noodzakelijk periodiek onderhoud nodig om een juiste en veilige werking te garanderen. Verwijder de stekker uit het stopcontact voordat u aan het onderhoud begint en volg de onderstaande veiligheidsinstructies: Haal de gehele pomp uit de vijver. Koppel het voetstuk los (9). (Vijver versie). Koppel het voor-lter (6) los door voorzichtig de kleppen aan de zijkanten in te drukken, maak het slakkenhuis (3) los van de pomp (1) door middel van het los draaien van de schroeven (4), spoel alles af met stromend water. Verwijder de gehele rotor (2) en spoel deze af met stromend water, indien nodig kunt u zeep of azijn en een zachte tandenborstel gebruiken om eventuele aanslag te verwijderen. Controleer en reinig het rotor en pomphuis (1), het recirculatie systeem en de onderste bus met stromend schoon water. Voer de onderstaande montage instructies uit: Plaats de O-ring (a) in de behuizing van de pomp (1). Plaats de O-ring (b) in de behuizing van de schijf met gaten van de rotor (2). Plaats de rotor (2) in het pomphuis van de pomp (1), controleer of de O-ring (2) op de juiste wijze geplaatst is in pomp (1) en dat de rotor gecentreerd is. Plaats de O-ring (c) aan de buitenkant van de pomp (1). Monteer het slakkenhuis (3) in de pomp (1) door het op z’n plaats te duwen en zet de schroeven vast (4). Monteer het voor-lter (6). Monteer het voetstuk (9), zet de pomp terug op de originele plaats en steek de stekker in het stopkontakt. BELANGRIJK: De pomp is uitgerust met een thermische beveiliging en een elektronische beveiliging van de motor. In het geval dat een storing, overmatig vuil of bij geen aanwezigheid van water de rotor laat vastlopen, onderneemt de pomp 20 pogingen om te herstarten voordat de pomp automatisch uitschakeld. In het geval dat de pomp is uitgeschakeld, moet u de stekker uit het stopcontact verwijderen, het waterpeil controleren en eventueel het vuil rondom de rotor verwijderen. Volg hierbij de bovenstaande onderhoud instructies. Daarna kunt u de stekker van de pomp opnieuw in het stopcontact steken en zal de pomp herstarten, het kan even duren voordat de thermische beveiliging opnieuw ingeschakeld is. LET OP: onderschat niet de kracht van de magneet. Er is een groot risico aanwezig zodraPT Estimado cliente, obrigado por ter escolhido Syncra HF, a bomba ideal para criar cascatas e pequenos cursos de água no seu pequeno lago decorativo e que pode ser aplicada aos ltros externos de pressão ou de cascata com ou sem lâmpada UVC, para a ltragem do seu pequeno lago. Moderna no design, de fácil utilização e manutenção, é munida de aspiração e descarga roscada, às quais podem ser feitas várias ligações e conectados diversos acessórios padrão encontrados no mercado, para satisfazer qualquer necessidade de conexão. INSTRUÇÕES DE SEGURANÇA: A Syncra HF está em conformidade com leis nacionais e internacionais de segurança. Por favour, leia cuidadosamente e guarde as seguintes instruções para usar sua Syncra HF da melhor maneira.
