FSP11330 - Batterie portable VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Batterie portable VOLTCRAFT FSP11330, capacité de 13000 mAh, sortie USB 5V/2.1A, entrée micro-USB 5V/2A.
Utilisation	Idéale pour charger des smartphones, tablettes et autres appareils électroniques en déplacement.
Maintenance et réparation	Conserver dans un endroit sec, éviter les chocs. Pas de pièces réparables par l'utilisateur.
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes. Ne pas exposer à des températures extrêmes.
Informations générales	Poids léger, design compact, indicateur de charge LED, compatible avec la plupart des appareils USB.

FOIRE AUX QUESTIONS - FSP11330 VOLTCRAFT

Comment charger la batterie portable VOLTCRAFT FSP11330 ?

Pour charger la batterie, connectez le câble USB fourni à la batterie et branchez l'autre extrémité à une source d'alimentation USB, comme un adaptateur secteur ou un port USB d'ordinateur.

Quel est le temps de charge de la batterie VOLTCRAFT FSP11330 ?

Le temps de charge complet de la batterie peut prendre environ 4 à 6 heures, selon la source d'alimentation utilisée.

Comment savoir si ma batterie est complètement chargée ?

La batterie est complètement chargée lorsque le voyant LED s'éteint ou devient vert, selon le modèle spécifique de la batterie.

Quelle est la capacité de la batterie portable VOLTCRAFT FSP11330 ?

La batterie VOLTCRAFT FSP11330 a une capacité de 13 300 mAh, ce qui permet de charger plusieurs appareils avant de nécessiter une recharge.

Puis-je utiliser la batterie VOLTCRAFT FSP11330 pour charger plusieurs appareils en même temps ?

Oui, la batterie est équipée de plusieurs ports de sortie, vous permettant de charger plusieurs appareils simultanément, mais vérifiez la capacité maximale de sortie pour éviter de surcharger.

Que faire si la batterie ne se charge pas ?

Vérifiez d'abord que le câble et l'adaptateur sont en bon état et fonctionnent. Essayez un autre port USB ou une autre source d'alimentation. Si le problème persiste, il peut être nécessaire de contacter le support technique.

La batterie VOLTCRAFT FSP11330 est-elle compatible avec tous les appareils ?

La batterie est compatible avec la plupart des appareils USB, tels que les smartphones, tablettes et autres gadgets. Assurez-vous que votre appareil est compatible avec le voltage et l'ampérage de sortie de la batterie.

Comment entretenir ma batterie portable VOLTCRAFT FSP11330 ?

Pour prolonger la durée de vie de votre batterie, évitez de la laisser déchargée pendant de longues périodes. Chargez-la régulièrement et gardez-la dans un endroit frais et sec.

La batterie est-elle protégée contre les surcharges ?

Oui, la batterie VOLTCRAFT FSP11330 est équipée de protections intégrées contre les surcharges, les courts-circuits et les surchauffes.

Quelle est la durée de vie de la batterie VOLTCRAFT FSP11330 ?

La durée de vie de la batterie dépend de l'utilisation et des cycles de charge, mais elle peut durer plusieurs années si elle est bien entretenue.

MODE D'EMPLOI FSP11330 VOLTCRAFT

Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers. Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment La table des matières se trouve à la page 27.

• Introduction Cher client, Vous avez pris une très bonne décision en achetant ce produit Voltcraft ® et nous désirons vous en remercier. Vous avez acquis un produit de qualité d´une famille de marque qui se distingue par une compétence technique, une extraordinaire per- formance et une innovation permanente dans le domaine de la tech- nique de mesure, de charge et de réseau. Voltcraft vous permet de répondre aux tâches exigeantes, que vous soyez bricoleur ambitieux ou utilisateur professionnel. Voltcraft® vous offre une technologie fiable à un rapport qualité-prix avanta- geux. Nous sommes convaincus: votre départ avec Voltcraft marquera en même temps le début d´une coopération efficace et de longue durée. Nous vous souhaitons beaucoup de plaisir avec notre nouveau produit Voltcraft® ! 26Table des matières Introduction p. 26
• Table des matières p. 27
• Utilisation conforme p. 27
• Consignes de sécurité et indications de danger p. 29
• Contenu de la livraison p. 31
• Eléments de commande (cf. volet rabattable) p. 32
• Mise en service p. 32
• Raccordement d’un cordon secteur p. 32
• Branchement d’un consommateur p. 32
• Maintenance et nettoyage p. 34
• Remplacement des fusibles p. 34
• Dépannage p. 35
• Elimination des éléments usés p. 36

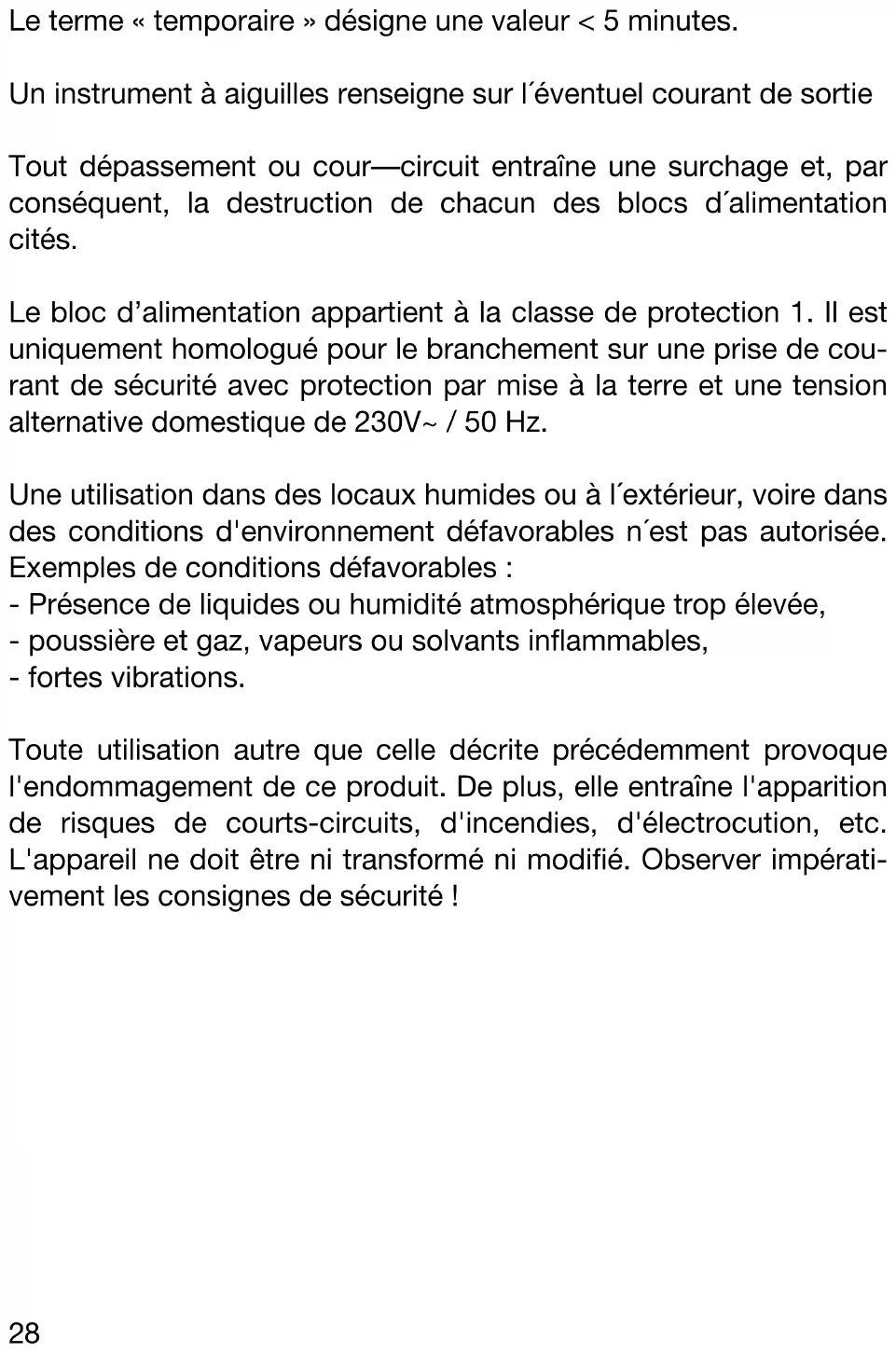

• Caractéristiques techniques Utilisation conforme Les blocs d´alimentation à tension fixe stabilisés sont conçus pour le branchement et le fonctionnement des consommateurs à faible tension. Observer les indications ci-dessous, selon l´appareil acquis : Modèle Tension de sortie – Courant de sortie max. FSP-1122 12 volts DC 2 A Service continu / temporaire 4A FSP-1243 24 volts DC 3 A Service continu / temporaire 5A FSP-1132 13,8 volts DC 2 A Service continu / temporaire 4A FSP-1134 13,8 volts DC 4 A Service continu / temporaire 6A FSP-1136 13,8 volts DC 6 A Service continu / temporaire 8A FSP-1138 13,8 volts DC 8 A Service continu / temporaire 10A FSP-11312 13,8 volts DC 12 A Service continu / temporaire 15A FSP-11320 13,8 volts DC 20 A Service continu / temporaire 22A FSP-11330 13,8 volts DC 30 A Service continu / temporaire 32A 27Le terme « temporaire » désigne une valeur < 5 minutes. Un instrument à aiguilles renseigne sur l´éventuel courant de sortie Tout dépassement ou cour—circuit entraîne une surchage et, par conséquent, la destruction de chacun des blocs d´alimentation cités. Le bloc d’alimentation appartient à la classe de protection 1. Il est uniquement homologué pour le branchement sur une prise de cou- rant de sécurité avec protection par mise à la terre et une tension alternative domestique de 230V~ / 50 Hz. Une utilisation dans des locaux humides ou à l´extérieur, voire dans des conditions d'environnement défavorables n´est pas autorisée. Exemples de conditions défavorables : - Présence de liquides ou humidité atmosphérique trop élevée, - poussière et gaz, vapeurs ou solvants inflammables, - fortes vibrations. Toute utilisation autre que celle décrite précédemment provoque l'endommagement de ce produit. De plus, elle entraîne l'apparition de risques de courts-circuits, d'incendies, d'électrocution, etc. L'appareil ne doit être ni transformé ni modifié. Observer impérati- vement les consignes de sécurité ! 28Consignes de sécurité et indications de danger Tout dommage résultant d’un non-respect des pré- sentes instructions a pour effet d’annuler la garantie ! De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou corporels résul- tant d’une utilisation de l’appareil non conforme aux spécifications ou d’un non-respect des présentes instructions ! Du point de vue de la sécurité, cet appareil a quitté l’usine en parfait état. Pour maintenir le produit dans cet état et pour assurer un fonction- nement sans risques, l'utilisateur est tenu d’observer les consignes de sécurité et les avertissements figurant dans le présent mode d'emploi. Observez les pictogrammes suivants: Nota : Lire le mode d'emploi ! Cet appareil est agréé CE et satisfait ainsi aux direc- tives relatives à la compatibilité électromagnétique 89/336/CEE et aux appareils basse tension 73/23/CEE. Transformateur de séparation de sécurité p. 36

• « Les appareils électriques » et les accessoires ne doivent pas être laissés à portée des enfants !

• Dans les installations industrielles, il convient d’observer les consignes de prévention des accidents relatives aux installations et moyens d’exploitation électriques, édictées par les syndicats professionnels. 29• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, l’utilisation d’appareils alimentés par secteur doit être consciencieusement surveillée par un personnel qualifié pour cette tâche.

• Pour des raisons de sécurité et d'homologation (CE), toute trans- formation et/ou modification arbitraire de l'appareil est interdite.

• Ne pas exposer l'appareil à des températures extrêmes, ni à l'hu- midité, à de fortes vibrations ou ni à aucune sollicitation méca- nique.

• Ne jamais toucher l´appareil et la fiche électrique avec les mains humides ou mouillées. Risque d’électrocution mortelle.

• L’ouverture des capots ou le démontage des pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement.

• Avant d'ouvrir l'appareil, il faut le débrancher de toutes les sources de tension.

• Les condensateurs de l'appareil peuvent cependant même être chargés lorsque l'appareil a été déconnecté de toutes les sources de tension.

• Ne jamais mettre le bloc d’alimentation en marche immédiate- ment après qu’il ait été transporté d'un local froid dans un local chaud. L’eau de condensation qui se forme en pareil cas risque, le cas échéant, de détruire l'appareil. Attendre que l’appareil ait atteint la température ambiante pour le brancher.

• Le bloc d’alimentation se réchauffe durant le fonctionnement ; veillez à ce que la ventilation soit suffisante. Les grilles d’aération ne doivent jamais être recouvertes !

• Le bloc d’alimentation et les consommateurs connectés ne doi- vent pas fonctionner sans surveillance.

• N’employer que les fusibles du type et de l’intensité du courant nominal spécifiés. L’utilisation de fusibles raccommodés est strictement interdite. 30• Eviter l’utilisation de câbles métalliques dénudés.

• Les tensions dangereuses (> 35 VDC) sont produites au niveau du montage en série des sorties d’un ou de plusieurs blocs d’alimen- tation.

• Les blocs d’alimentation ne sont pas agréés pour l’application aux hommes et animaux.

• Le bloc d´alimentation n´est pas un chargeur ; afin de recharger des accumulateurs, utiliser un chargeur adéquat muni d'un dis- positif d'interruption de charge approprié.

• Lorsqu’un fonctionnement sans risque de l’appareil n’est plus assuré, il convient de mettre celui-ci hors service et de le protéger contre toute mise sous tension involontaire. Un fonctionnement sans risque n’est plus assuré lorsque : - l'appareil est visiblement endommagé, - l'appareil ne fonctionne plus et - après un stockage durant une période prolongée dans des condi- tions défavorables ou - suite à de sévères contraintes liées au transport.

• Respecter également les consignes de sécurité contenues dans les différents chapitres, respectivement dans les modes d’emploi des appareils raccordés. Contenu de la livraison Bloc d´alimentation à tension fixe Mode d’emploi 31Eléments de commande (cf. volet rabattable) 1 Douilles de bornes à vis DC (rouge = plus / noir = moins) 2 Instrument à aiguille destiné au courant DC (ampèremètre) 3 Interrupteur de service (I = marche / 0 = arrêt) 4 Orifice du ventilateur et refroidissement de l´appareil 5 Raccordement de courant pour le cordon secteur 6 Porte-fusible pour le fusible de secteur Mise en service Avant de procéder à la mise en service, il convient d´observer aussi bien l´utilisation conforme prévue que les consignes de sécurité et les caractéristiques techniques. Avant toute mise en service, s´assurer que l´appareil convient au but d´utilisation pour lequel il doit être employé. Raccordement d’un cordon secteur

• Brancher le cordon secteur de sécurité optionnel à la douille du secteur d’alimentation (5) de l’appareil. Veiller à ce que le bran- chement soit correctement positionné et suffisamment stable.

• Brancher le cordon secteur à une prise de courant de sécurité avec protection mise à la terre.

• Mettre en marche le bloc d’alimentation par l’interrupteur de ser- vice (3). L´interrupteur s´allume en service. Branchement d’un consommateur Veiller à une section métallique suffisante (en raison de la charge de courant et des pertes en lignes) et à une isolation intacte en choisis- sant les câbles de raccordement. 32Selon le type et la version, la tension de sortie est fixée à 12 V ou 13,8 V ou 24 V de tension continue (= DC). Le courant nominal s´élève jusqu´à 30A, selon le modèle de l´appa- reil. Le bloc d´alimentation respectif peut être soumis à une tension légèrement plus élevée pendant max. 5 minutes (observer impérati- vement le chapitre « Utilisation conforme »).

• S´assurer que le consommateur est hors circuit.

• Raccorder le pôle positif (+) du consommateur à la douille de rac- cordement rouge « + » (1) et le pôle négatif (-) du consommateur à la douille de raccordement noire « - » (1).

• Le raccordement peut s’effectuer au moyen des fiches standard de 4mm, mais s’il arrive d’utiliser des bornes à fiche plus de 20 A (Les bouts de douille peuvent être déboulonnés!).

• La consommation de courant des consommateurs raccordés est indiquée sur l’affichage du courant (2). Veiller à ce que le consommateur soit mis hors cir- cuit lors du branchement sur le bloc d'alimentation. Un consommateur en circuit peut provoquer une formation d’étincelles lors du branchement aux prises qui peut endommager les bornes ainsi que les câbles raccordés. En cas d´inutilisation des blocs d´alimentation, les débrancher du secteur. En cas de court-circuit, couper les blocs d´alimenta- tion de la charge électrique en l´espace de max. 5 minutes, le cas échéant, ils peuvent être détruits. En cas de fonctionnement prolongé à une charge nominale (tension de sortie multipliée par le courant de sortie), la surface du boîtier et le ventilateur deviennent très chauds. 33Attention ! Risques de brûlures! Veiller impérative- ment à une aération suffisante du bloc d´alimenta- tion et ne jamais utiliser l´appareil partiellement ou entièrement couvert, afin d´éviter tout dommage éventuel. Maintenance et nettoyage Sauf le remplacement du fusible et un nettoyage occasionnel, les blocs d’alimentation ne nécessitent aucun entretien. Pour le net- toyage, utiliser un chiffon propre, sec, antistatique et non pelucheux sans produit de nettoyage et d’entretien abrasif, chimique ou à base des solvants. Remplacement des fusibles Lorsque le bloc d’alimentation ne se laisse plus mettre en circuit, le fusible de secteur est probablement défectueux. Afin de remplacer le fusible de secteur, procédez comme suit :

• Désactiver le bloc d’alimentation et retirer le cordant secteur de l’appareil.

• Desserrer la fermeture à baïonnette du porte-fusible arrière en exerçant une légère pression dans le sens de la flèche (quart de tour).

• Remplacer le fusible défectueux par un nouveau fusible pour cou- rant faible (5 x 20 mm) du même type et de même intensité de courant nominal : Vous trouverez les valeurs du fusible dans les caractéristiques techniques.

• Insérer le porte-fusible et le bloquer en procédant dans le sens inverse. Veiller à n´utiliser, comme rechange, que des fusibles de type et d’une puissance de courant nominal indiqués. Il est interdit d´employer des fusibles réparés ou de ponter le porte-fusible. 34Dépannage Avec ce bloc d’alimentation, vous avez acquis un produit fiable et disposant d’une grande sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des pannes survien- nent. A cet emplacement, nous souhaitons vous décrire comment dépan- ner vous-même d’éventuelles pannes : Observer impérativement les consignes de sécurité ! Problème Cause éventuelle Le bloc L´interrupteur de service vert (3) du d’alimentation ne bloc d´alimentation est-il allumé ? fonctionne pas. Contrôler la tension de réseau (si nécessaire, le fusible de secteur de l’appareil, respective- ment le disjoncteur de protection). Les La polarité est-elle correcte ? consommateurs Le bloc d’alimentation est-il en raccordés ne surcharge (Affichage 2)? fonctionnent pas. Vérifier les caractéristiques techniques des consommateurs. Contrôler régulièrement la sécurité technique de l’appareil en s´assurant de l’absence d’endommagements au niveau du boîtier, par ex. Toute autre réparation doit uniquement être effec- tuée par un technicien spécialisé connaissant par- faitement les risques potentiels encourus et les prescriptions spécifiques en vigueur. La garantie expire en présence de modifications réalisées de manière arbitraire sur ou dans l’appareil. 35Elimination des éléments usés Si l´appareil défectueux ne fonctionne plus ou ne peut être réparé, il convient de procéder au rejet de l´appareil devenu inutilisable, conformément aux prescriptions légales en vigueur. Caractéristiques techniques Alimentation électrique 230V~(+/- 10%)/50Hz Indicateur du courant Instrument à aiguille classe 5 Température de service de +10°C à +35°C Humidité relative de l’air 85% maximum, sans condensation N° de Modèle Consom- Volt Ampère Puissance Réglage Ondula- Fusible commande mation DC DC de sortie parfait tion rest. 5x20 mm 51 14 10 FSP-1122 50 Watt 12V 2(4)A 25 W 10mV <2.5mV T0,8A/250V 51 14 09 FSP-1243 120 Watt 24V 3(5)A 72 W <250mV <5mV T0,8A/250V 51 07 87 FSP-1132 60 Watt 13,8V 2(4)A 30 W 10mV <2.5mV T0,8A/250V 51 07 88 FSP-1134 100 Watt 13,8V 4(6)A 55 W 10mV <2.5mV T0,8A/250V 51 08 00 FSP-1136 140 Watt 13,8V 6(8)A 85 W <15mV <2.5mV T0,8A/250V 51 08 01 FSP-1138 180 Watt 13,8V 8(10)A 110 W <15mV <2.5mV T1,0A/250V 51 08 32 FSP-11312 400 Watt 13,8V 12(15)A 165 w <15mV <2.5mV T1,6A/250V 51 14 22 FSP-11320 450 Watt 13,8V 20(22)A 280 W <20mV <30mV T2,5A/250V 51 14 26 FSP-11330 680 Watt 13,8V 30(32)A 415 W <30mV <50mV T4A/250V Les valeurs de courant entre parenthèses désignent le prélèvement de courant temporaire maximal pour maximum 5 minutes.
