MODE D'EMPLOI SM50 Denon DJ

Guide d'utilisation (Français) Contenu de la boîte Moniteur de studio SM50 (1) Guide d'utilisation Câble d'alimentation CEI (1) Consignes de sécurité et informations concernant la garantie Coussinet isolant (1) Assistance Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l'enregistrement du produit, veuillez visiter le site Internet de Denon DJ au denondj.com. Pour toute assistance supplémentaire, veuillez visiter le site denondj.com/support. Spécifications Réponse en fréquence 50 Hz – 20 kHz (+3 dB) Fréquence de coupure 2,6 kHz Puissance d'amplification basses fréquences 50 W avec câblage de calibre 20 vers ce transducteur Puissance d'amplification hautes fréquences 40 W avec câblage de calibre 20 vers ce transducteur Coupure de basses fréquences plat, 80 Hz, 100 Hz Amplification des moyennes fréquences Entrée/sortie 2 dB centrée à 2 kHz Réglages des hautes fréquences +2 dB, 0 dB, -2 dB au-dessus de 3 kHz Espace acoustique 0 dB, -2 dB et -4 dB Rapport signal/bruit maximum (plage dynamique)> 97 dB (typique pondéré A) Polarité Un signal positif sur l’entrée + entraîne un déplacement du cône BF vers l'extérieur Impédance d'entrée 20 kΩ symétrique, 10 kΩ asymétrique Sensibilité d’entrée Un bruit rose de bruit 100 mV en entrée produit un niveau de sortie SPL de 92 dBA à 1 mètre avec la commande de volume à son maximum Alimentation programmée en usine pour 115 V 50/60 Hz ou 230 V 50/60 Hz Protection Interférence RF, limitation de courant de sortie, surchauffe, transitoires à la mise sous/hors tension, filtre subsonique, fusible externe Caisson Déflecteur avant et arrière en MDF de 1 po avec enveloppe en MDF de 0,75 po. Enveloppe laquée noire avec peinture de finition au toucher lisse noir sur la plaque incurvée frontale. Dimension (largeur x hauteur x profondeur) 191 mm x 318 mm x 257 mm ; 8,0 po x 12,5 po x 10,1 po Poids (moniteur + câble d'alimentation) 7,8 kg/unité ; 17,2 lb/unité Les spécifications ci-dessus peuvent être modifiées sans préavis.15

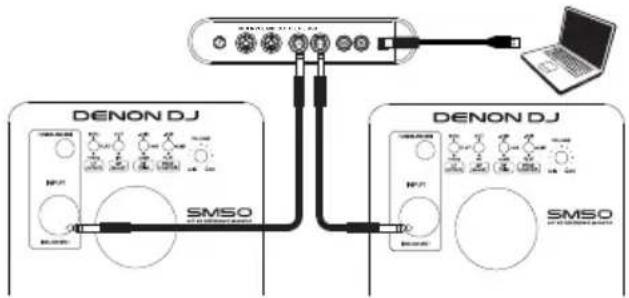

Schémas de connexion Les moniteurs Denon DJ SM50 disposent de connecteurs symétriques XLR et 6,35 mm, ainsi que d'entrées analogiques asymétriques de type RCA. Connectez à ces entrées les sorties de votre interface audio, contrôleur de monitoring, table de mixage ou autre périphérique au niveau ligne. Remarque : Les entrées XLR/Jack et RCA s’additionnent et sont donc mélangées l’une avec l’autre avant d’arriver à l’amplificateur SM50 et il est possible de disposer des deux sources de sons reliées au moniteur en même temps. Toutefois, il est recommandé de ne pas lire de l’audio sur les deux connecteurs en même temps pour éviter la surcharge des entrées et la création d’écrêtage (distorsion) sur les entrées. Conseil : Si votre table de mixage, interface ou autre source audio dispose à la fois de sorties XLR/TRS et de type RCA, utilisez de préférence les connecteurs XLR ou TRS plutôt que les RCA. Les câbles XLR et TRS fonctionnent de manière « symétrique » : les signaux sont transmis sur trois conducteurs (point chaud, point froid et terre) au lieu de deux pour les câbles RCA (point chaud et terre). Le bruit résultant est ainsi réduit, la réjection des interférences liées aux frequencies radio (RF) et la fidélité globale sont supérieures. Si aucune prise XLR ou TRS n'est disponible, utilisez des câbles de type RCA aussi courts que possible. Scénario d'installation no 1 Interface audio (TRS symétrique vers TRS symétrique)

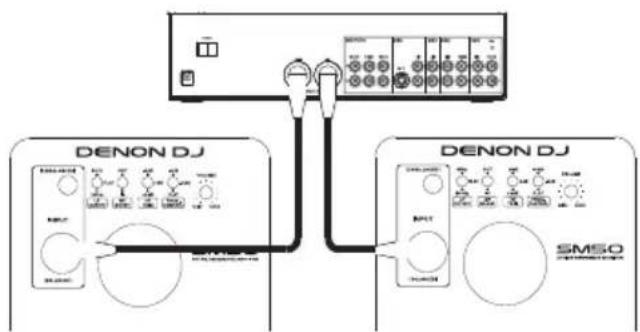

Scénario d'installation no 2 Table de mixage (XLR symétrique vers XLR symétrique)

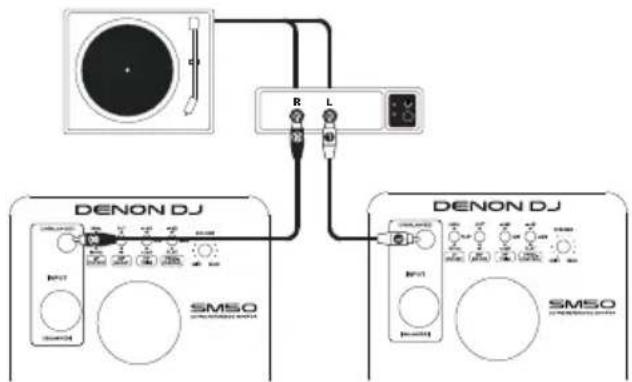

Scénario d'installation no 3 Préamplificateur (RCA asymétrique vers RCA asymétrique)

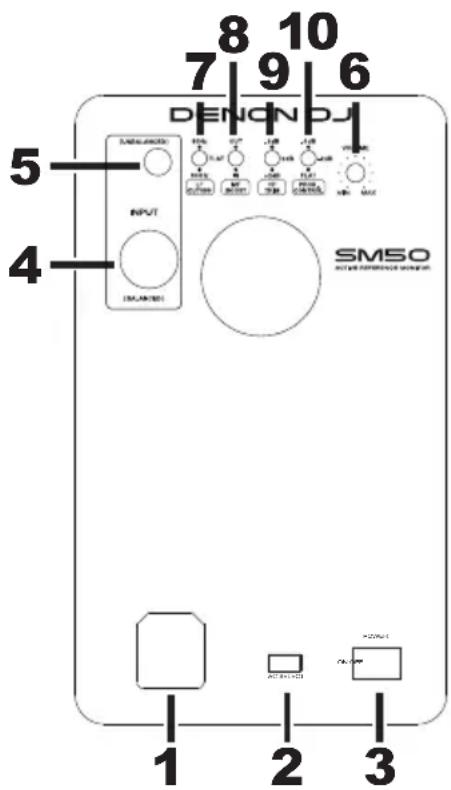

1. Connecteur d'alimentation : cette prise accepte les câbles

d'alimentation de type IEC standard.

2. Sélecteur de voltage d'entrée* : ce commutateur encastré

sélectionne un voltage d'entrée, entre 100-120 V ou 220-240 V pour pouvoir utiliser votre moniteur SM50 dans le monde entier. Vérifiez la position de ce commutateur afin d'éviter d'endommager le moniteur.

3. Commutateur d'alimentation : ce commutateur permet de

mettre votre moniteur SM50 sous et hors tension. Remarque : Ce produit ne dispose pas de mode de veille ou d’économie d’énergie.

4. Entrée XLR+6,35mm (+4 dBu)** : cette prise d'entrée accepte

les signaux au niveau ligne transmis via un connecteur XLR ou TRS 6,35mm (1/4 po) symétrique. Connectez à cette prise votre interface audio, contrôleur de monitoring ou autre source audio de niveau ligne.

5. Entrée RCA (-10 dBV)** : cette prise accepte les signaux au

niveau ligne provenant de sources audio avec sorties asymétriques de type RCA.

6. Commande de volume : ce bouton de commande ajuste le

niveau de gain des trois entrées de la face arrière (XLR, 6,35 mm et RCA). Le gain est réglé au minimum lorsque le bouton est tourney complètement vers la gauche, et au maximum lorsqu'il l'est complètement vers la droite. Le gain unitaire correspond à la position midi. Réglez cette commande sur une position qui vous permet de conserver une marge confortable sur le bouton de volume de sortie de votre interface audio, contrôleur de monitoring ou console de mixage.

7. Interrupteur LF Cutoff : Cet interrupteur détermine la fréquence de coupure du filtre des basses fréquences

pour votre moniteur. Reportez-vous à la section intitulée À propos des interrupteurs de contour d’égalisation arrière pour en savoir plus sur cet interrupteur.

8. Interrupteur MF Boost : Cet interrupteur vous permet de profiler la réponse des moyennes fréquences du

moniteur en fonction de votre studio. Reportez-vous à la section intitulée À propos des interrupteurs de contour d’égalisation arrière pour en savoir plus sur cet interrupteur.

9. Interrupteur HF Trim : Cet interrupteur vous permet d’ajuster la réponse en haute fréquence du moniteur en

fonction de votre studio. Reportez-vous à la section intitulée À propos des interrupteurs de contour d’égalisation arrière pour en savoir plus sur cet interrupteur.

10. Interrupteur de contrôle de proximité : Cet interrupteur permet de définir un « plateau » d’égalisation pour

adapter la réponse de basse fréquence en fonction de votre studio. Reportez-vous à la section intitulée À propos des interrupteurs de contour d’égalisation arrière pour en savoir plus sur cet interrupteur.

• Les prises de courant en Amérique du nord, au Japon et dans de nombreuses régions de l'Amérique du sud fournissent habituellement une tension de 100 à 120 V, alors celles d'Europe et de la quasi totalité des pays d'Afrique et d'Asie fournissent entre 220 et 240 V. Prenez soin de vérifier la tension délivrée par vos prises et réglez le sélecteur de tension d'entrée en conséquence avant de connecter et de mettre sous tension vos moniteurs SM50. ** Les entrées XLR/Jack et RCA s’additionnent et sont donc mélangées l’une avec l’autre avant d’arriver à l’amplificateur SM50. Il est recommandé de ne pas lire de l’audio sur les deux connecteurs en même temps pour éviter la surcharge des entrées et la création d’écrêtage (distorsion) sur les entrées. Déclaration concernant le Règlement de la Commission de l’Union européenne 1275/2008 : Afin de fournir un signal au plancher de bruit, cette enceinte de studio doit être en mode veille afin que les utilisateurs finaux puissent l’utiliser. L’exigence d’une fonction de gestion de l’énergie comme prévue au point 2(d) de l’Annexe II serait « incompatible avec l’usage prévu » de l’équipement. Ce produit fait exception aux exigences de conception comme prévues à l’Annexe II, ainsi un mode arrêt, veille et/ou un autre état et une fonction de gestion de l’énergie seraient incompatibles avec l’usage prévu de l’appareil. Nous recommandons de mettre ce produit hors tension lorsqu’il n’est pas utilisé.

Configuration La configuration et le positionnement de vos moniteurs SM50 sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les meilleures performances avec vos moniteurs SM50. Conseil : Si possible, placez vos moniteurs SM50 sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l’espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants (inclus) pour délier acoustiquement les moniteurs du bureau. Positionnement des haut-parleurs Placez les moniteurs SM50 afin de former un triangle équilatéral avec l'ingénieur du son (vu du dessus). Orientez les moniteurs vers l'intérieur afin que les haut-parleurs soient en face de l'ingénieur du son. En règle générale, il est recommandé de placer les moniteurs SM50 à une distance minimale de 30 cm du mur le plus proche, du plafond ou de toute autre surface plane importante (la raison est expliquée en détail dans le chapitre suivant). Si des restrictions d'ordre pratique vous empêchent de suivre ce conseil, l'espace disponible dans votre studio par exemple, utilisez les commandes d'égalisation indépendantes des moniteurs SM50 pour compenser l'effet produit par un placement trop proche de murs ou coins, ou les caractéristiques acoustiques de votre environnement de monitoring. Hauteur des haut-parleurs Positionnez les haut-parleurs de telle manière à ce qu'ils soient parallèles au sol et que vos oreilles soient à mi-hauteur entre le woofer et le tweeter.

Orientation des haut-parleurs Dans la mesure du possible, posez les moniteurs SM50 à la vertical et évitez de les coucher sur le côté. Le woofer et le tweeter du moniteur SM50 sont alignés verticalement et produiront les meilleurs résultats en position verticale. En les posant sur un côté, d'importantes réflexions peuvent se créer sur les surfaces proches et déséquilibrer le spectre audio global. Si vos moniteurs SM50 doivent être orientés à l'horizontal du fait de restrictions d'espace, ou pour ne pas obstruer le champ de vision, positionnez les tweeters vers l'intérieur pour obtenir une meilleure image stéréo.

À propos des interrupteurs de contour d’égalisation arrière Ces interrupteurs vous permettent d'adapter la courbe d’égalisation de vos moniteurs SM50 pour s’adapter à la réponse en fréquence de votre studio. Même si les moniteurs de studio (dont ceux de la SM50) sont conçus pour produire une réponse en fréquence plate, ces commandes d'EQ peuvent être d'une grande utilité. Elles ont été ajoutées aux moniteurs pour trois raisons :

1. Dimensions, géométrie et traitement acoustique de votre studio : Les moniteurs SM50 ont

été testés et réglés dans une chambre anéchoïque afin que leur réponse soit aussi linéaire (plate) que possible. Cela signifie qu’en laissant les interrupteurs à leurs paramètres par défaut, le monitoring se ferra comme dans un environnement « idéal » semblable à ceux que l’on retrouve dans les studios d'enregistrement haut de gamme. Des acousticiens mesurent avec précision les dimensions et le volume de la régie de ces studios pour déterminer le positionnement optimal des moniteurs et des plus gros meubles, choisir des matériaux pour les murs et le plafond, ainsi que des traitements acoustiques à appliquer à divers endroits de la pièce. L'ensemble de ces mesures permettent aux moniteurs de produire une réponse aussi plate et précise que possible à la position de mixage. Dans le monde réel, toutefois, de nombreux studios sont installés à l'intérieur de pieces existantes dont les dimensions et la géométrie peuvent facilement être modifiées pour améliorer l'acoustique. Cela sous-entend que la configuration de la pièce elle-même peut avoir des effets néfastes sur la réponse en fréquence des moniteurs, comme par exemple des réflexions sonores sur des surfaces planes qui entraîneront une réponse non linéaire. C'est pour cela que la moniteurs SM50 proposent des commandes d'EQ « correctives » pour compenser ce genre de problème.

2. Positionnement des moniteurs SM50 dans votre studio : La proximité de murs, mais

également du sol ou du plafond, peut avoir des effets négatifs sur la réponse en fréquence de vos moniteurs SM50 perçue à la position de mixage. Cela est dû au fait que tous les haut- parleurs diffusent les sons basses fréquences dans toutes les directions et non uniquement vers la position de mixage. Si des surfaces importantes et planes telles que des murs ou un plafond sont à moins de 30 cm du haut-parleur, elles agissent alors comme un réflecteur de son pour les basses fréquences et renvoient l'énergie de ces fréquences émises à l'arrière du haut-parleur vers le studio. Ce phénomène peut engendrer un rendu trop « rond » et exagéré dans les basses.

3. Utilisation d'un subwoofer : Si vous prévoyez d'utiliser un subwoofer avec vos moniteurs

SM50, vous devrez alors couper les sons basses fréquences afin que seul le subwoofer prenne en charge leur restitution (les moniteurs SM50 ne restitueront dans ce cas que les fréquences médiums et aigües). Cette précaution est indispensable pour éviter que le subwoofer et les moniteurs SM50 ne reproduisent la même plage de basses fréquences, ce qui produirait un son bien trop exagéré dans ces fréquences. La SM50 résout l'ensemble de ces problèmes grâce aux commandes suivantes: Interrupteur de contrôle de proximité Comme indiqué précédemment dans cette section, vos moniteurs SM50 devraient idéalement être placés à au moins un pied du mur, du plafond ou de toute autre grande surface plane la plus proche. Dans le monde réel, c'est peut-être peu pratique en raison du manque d'espace dans votre studio. Pour cette raison, les moniteurs SM50 disposent d'un interrupteur de contrôle de proximité. Cet interrupteur compense pour le placement près de murs en réduisant les fréquences en dessous de 200 Hz. Celui-ci doit être réglé comme suit :

• 0 dB : Ce réglage par défaut devrait être utilisé si les moniteurs sont placés à moins d’un pied du mur le plus proche.

• -2 dB : Ce réglage réduit de 2 dB les fréquences inférieures à 200 Hz. Utilisez ce réglage si le moniteur doit être placé à moins d’un pied du mur le plus proche.

• -4 dB : Ce réglage réduit de 4 dB les fréquences inférieures à 200 Hz. Utilisez ce réglage si les moniteurs doivent être placés à moins d’un pied d’un coin de la pièce ou de l’intersection de deux murs. Conseil : Assurez-vous d’avoir au moins 3 po d’espace entre l’arrière du caisson haut-parleur et le mur pour permettre à la sortie arrière de « respirer » correctement. Placer le haut-parleur à moins de 3 po pourrait affecter la réponse basse fréquence.19

Interrupteur HF Trim Ce contrôle vous permet de renforcer ou d’atténuer la réponse des hautes fréquences au-dessus de 3 kHz. Celui-ci peut être réglé de la manière suivante :

• 0 dB : Ce réglage par défaut laisse les signaux hautes fréquences intacts (les hautes fréquences sont soit renforcées, soit atténuées).

• +2 dB : Ce réglage renforce de 2 dB les signaux au-dessus de 3 kHz.

• -2 dB : Ce réglage atténue de 2 dB les signaux au-dessus de 3 kHz. Pour configurer l'interrupteur, commencez par mixer quelques morceaux en le réglant sur la position par défaut 0 dB. Si vos mix sonnent convenablement dans votre studio et sur d'autres systèmes (autoradio, haut-parleurs multimédia d'ordinateur, etc.), conservez cet interrupteur par défaut. Si vos mix sonnent convenablement dans votre studio mais semblent « étouffés » et manquent de brillance dans les hautes fréquences sur d'autres systèmes, réglez l'interrupteur sur la position -2 dB. À l'inverse, si le résultat est satisfaisant dans votre studio, mais qu'il est trop brillant, manqué de corps et contient globalement trop de hautes fréquences, réglez l'interrupteur sur la position +2 dB. Cet interrupteur sur la position -2 dB ou +2 dB permet aux moniteurs SM50 de compenser l'acoustique d'un environnement de mixage trop « live », avec trop de réflexions hautes fréquences provenant des murs et autres surfaces, ou trop « sourd », une quantité insuffisante de sons hautes fréquences étant reflétée dans la pièce. Interrupteur MF Boost Ce contrôle engage une augmentation (« boost ») des fréquences moyennes entre 1,5 kHz et 2,5 kHz avec une crête de 2 dB à 2 kHz. Cet interrupteur peut être réglé de la manière suivante :

• Out : Ce réglage par défaut permet aux signaux entrants de couper le circuit de renforcement des médiums (les moyennes fréquences du signal ne sont pas affectées).

• In : Ce réglage engage le circuit de renforcement des médiums et crée une crête de 2 dB à 2 kHz avec une bande passante de 1 kHz donc les signaux entre 1,5 kHz et 2,5 kHz sont renforcés. Pour configurer l’interrupteur MF Boost, laissez l’interrupteur en position Out et mixez quelques morceaux. Si vous remarquez que vos mixages sonnent bien dans le studio, mais que les moyennes fréquences sont un peu trop présentes (les voix/guitare sont trop fortes) sur d’autres haut-parleurs, réglez cet interrupteur sur In. La plage médium de vos moniteurs SM50 sera ainsi légèrement plus prononcée dans votre studio, et vos mix seront plus équilibrés sur les autres systèmes puisque vous aurez moins tendance à pousser les réglages dans les médiums. Interrupteur LF Cutoff Ce contrôle vous permet d’engager un filtre coupe bas qui retire les basses fréquences des moniteurs. Celui-ci peut être réglé de la manière suivante :

• Flat : Ce réglage par défaut permet à vos moniteurs de jouer l’ensemble du spectre des fréquences sans filtrage.

• 80 Hz : Ce réglage engage un filtre secondaire (12 dB/octave) qui coupe les fréquences sous les 80 Hz.

• 100 Hz : Ce réglage engage un filtre secondaire (12 dB/octave) qui coupe les fréquences sous les 100 Hz. Si vous utilisez vos moniteurs SM50 avec un caisson d’extrêmes graves sans crossover, réglez cet interrupteur à la fréquence de passe-bas la plus proche de celle de votre caisson. Le passe-bas du caisson d’extrêmes graves devrait être indiqué dans la section des caractéristiques techniques du manuel de celui-ci. Si votre caisson de basse dispose d’un crossover interne qui envoie des signaux hautes fréquences vers vos moniteurs principaux via une paire de sorties, laissez l’interrupteur LF Cutoff de vos moniteurs sur Flat. Conseil : De nombreux subwoofers utilisent une fréquence de coupure de filtre coupe-bas de 80 Hz. Si vous ignorez celle de votre subwoofer, utilisez cette valeur comme point de départ. Conseil : Vous pouvez aussi active le filtre coupe-bas pour entendre ce que vos mix donneraient sur un système avec des woofers de taille inférieure, tels que ceux de la plupart des téléviseurs.20
