Type de produit	Caméra de surveillance / piège photographique
Marque	Berger & Schröter
Modèle	32034
Alimentation	8 piles AA LR6 1,5 V ou adaptateur secteur 6 V / 680 mA (non inclus)
Type de piles	AA (LR6) 1,5 V
Autonomie estimée	Variable selon réglages et utilisation
Stockage	Carte micro SD jusqu'à 256 Go (classe 6 ou supérieure recommandée)
Résolution photo	20 MP (réglable de 1 MP à 20 MP)
Résolution vidéo	Jusqu'à 3840x2160 (4K) et réglages inférieurs
Angle de vision	Non précisé, capteur de mouvement principal et latéral
Portée infrarouge (IR)	LED noires infrarouges, portée réglable (Proche/Moyen/Loin)
Détection de mouvement	Capteur PIR principal + capteur latéral, sensibilité réglable (Faible/Moyen/Élevé)
Connectivité	WiFi via application GCam Pro (iOS et Android), Bluetooth pour appairage
Sortie vidéo	Câble AV (inclus) pour connexion TV
Écran intégré	Oui, pour navigation et visualisation
Fonctions principales	Photo, vidéo, photo+vidéo, enregistrement accéléré, minuterie, enregistrement sonore
Protection par mot de passe	Oui, code PIN à 4 chiffres (0-9 ou A-Z)
Température de fonctionnement	Non précisée, sensible aux températures (réglages adaptés)
Mise en marche/arrêt	Interrupteur à glissière OFF/Test/ON
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité physique	Fermetures à étrier avec clip de sécurité et serrure

FOIRE AUX QUESTIONS - 32034 Berger & Schröter

Quels types de piles utiliser ?

Utilisez 8 piles AA LR6 de 1,5 V. Ne mélangez pas piles usagées et neuves. Respectez la polarité indiquée.

Comment allumer la caméra ?

Placez l'interrupteur à glissière sur la position ON. Un voyant rouge clignote quelques secondes pour indiquer l'armement.

Comment formater une carte mémoire ?

Dans le menu, sélectionnez Formater la carte. Confirmez avec OK. Attention : toutes les données seront effacées définitivement.

Comment connecter la caméra à mon smartphone ?

Téléchargez l'application GCam Pro (iOS/Android). Activez Bluetooth et WiFi sur le smartphone. Mettez la caméra en marche, ouvrez l'app, ajoutez une caméra et suivez les instructions pour vous connecter au hotspot WiFi 'GCamPro*****' avec le mot de passe initial 12345678.

Que faire si j'ai oublié le mot de passe ?

Réinitialisez la caméra via le menu Réinitialiser les paramètres. Cela efface tous les réglages, y compris le mot de passe, et rétablit les valeurs d'usine.

Comment optimiser la portée de détection ?

En mode Test, déplacez-vous devant la caméra. La LED bleue indique la détection latérale, la LED verte la détection centrale. Ajustez la position de la caméra pour couvrir la zone souhaitée.

Quelle résolution vidéo choisir ?

La résolution maximale est 3840x2160 (4K). Plus la résolution est élevée, plus la qualité est bonne mais la mémoire se remplit vite. Choisissez selon vos besoins (ex: 1920x1080 pour un bon équilibre).

Comment visualiser les enregistrements ?

Mettez la caméra en mode Test et appuyez sur le bouton Replay. Naviguez avec les touches haut/bas. Pour les vidéos, appuyez sur OK pour lire.

Puis-je utiliser un adaptateur secteur ?

Oui, utilisez un adaptateur 6 V / 680 mA (broche positive au centre). Branchez-le sur la prise externe après avoir ouvert les obturateurs en caoutchouc. La caméra fonctionne même avec des piles installées.

Comment régler la sensibilité du capteur ?

Dans le menu, allez dans Détecteur de mouvement et Sensibilité. Choisissez Élevé pour intérieur ou températures chaudes, Moyen pour extérieur normal, Faible pour environnements très actifs ou froids.

MODE D'EMPLOI 32034 Berger & Schröter

Le mode d'emploi fait partie intégrante de ce produit. Il contient des informations importantes concernant la sécurité, l'utilisation et la mise au rebut. Familiarisez-vous avec toutes les consignes d'utilisation et de sécurité avant d'utiliser le produit. N'utilisez ce produit qu'en respectant les instructions données et pour les seuls domaines d'application cités.

Cette documentation est protégée par le copyright. Toute reproduction ou diffusion, qu'elle soit totale ou partielle, et diffusion d'images (qu'elles aient été modifiées ou pas) n'est autorisée qu'après accord écrit du fabricant.

Utilisation

Cet appareil est uniquement destiné à prendre des photos et des vidéos dans le but de surveiller les animaux sauvages. Le fabricant ne sera pas rendu responsable de dommages survenus par manque de respect de ces consignes, du fait d'une utilisation non appropriée ou de réparations non réalisées par un spécialiste.

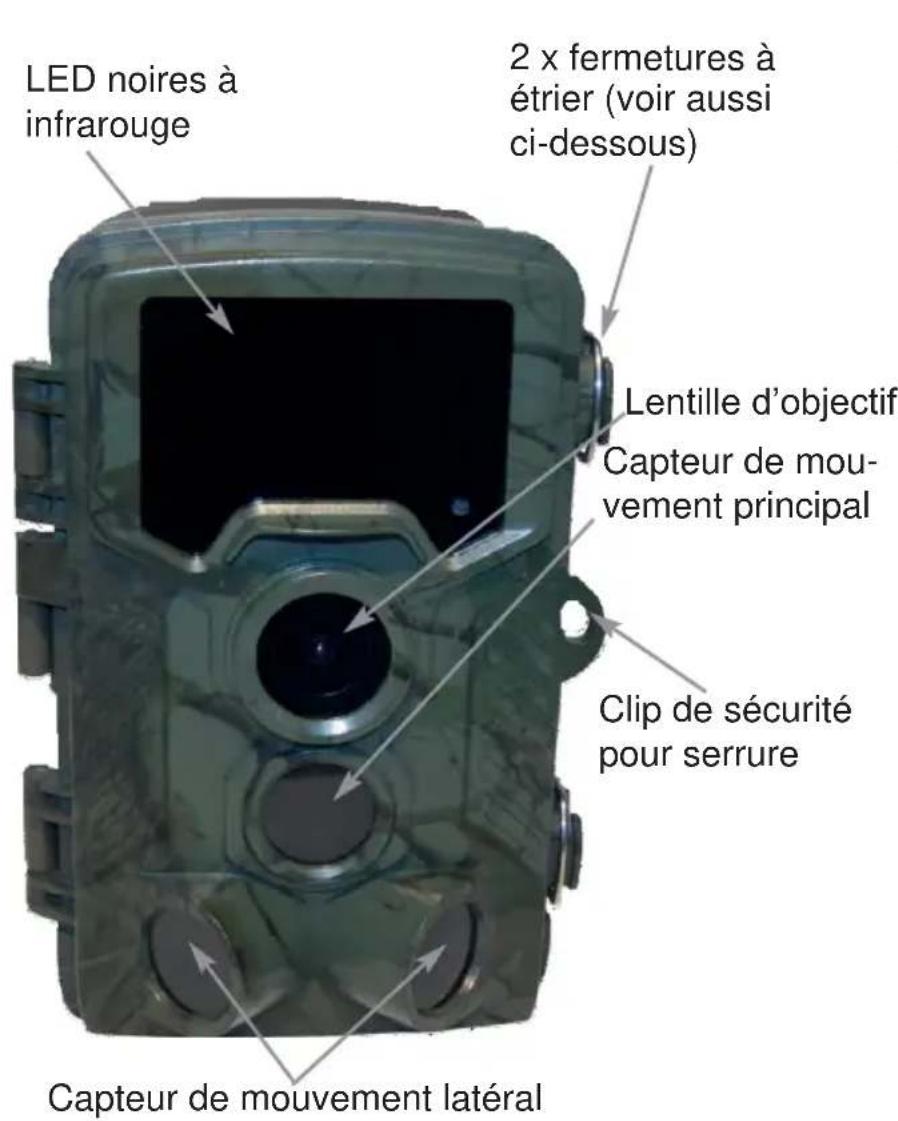

LED noires à infrarouge 2 x fermetures à étrier (voir aussi ci-dessous) Lentille d'objectif Capteur de mouvement principal Clip de sécurité pour serrure Capteur de mouvement latéral

L'application Wifi "GCam Pro" pour contrôler la caméra depuis un smartphone, voir page 24

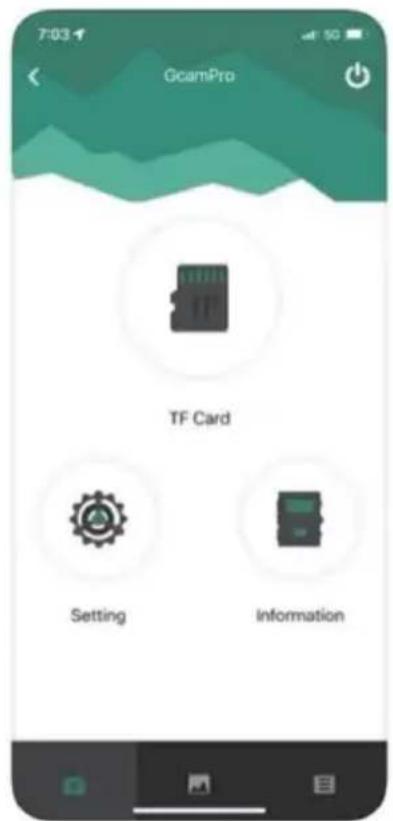

7:03 GcamPro TF Card Setting Information

Bouton App sur votre smartphone

Commande

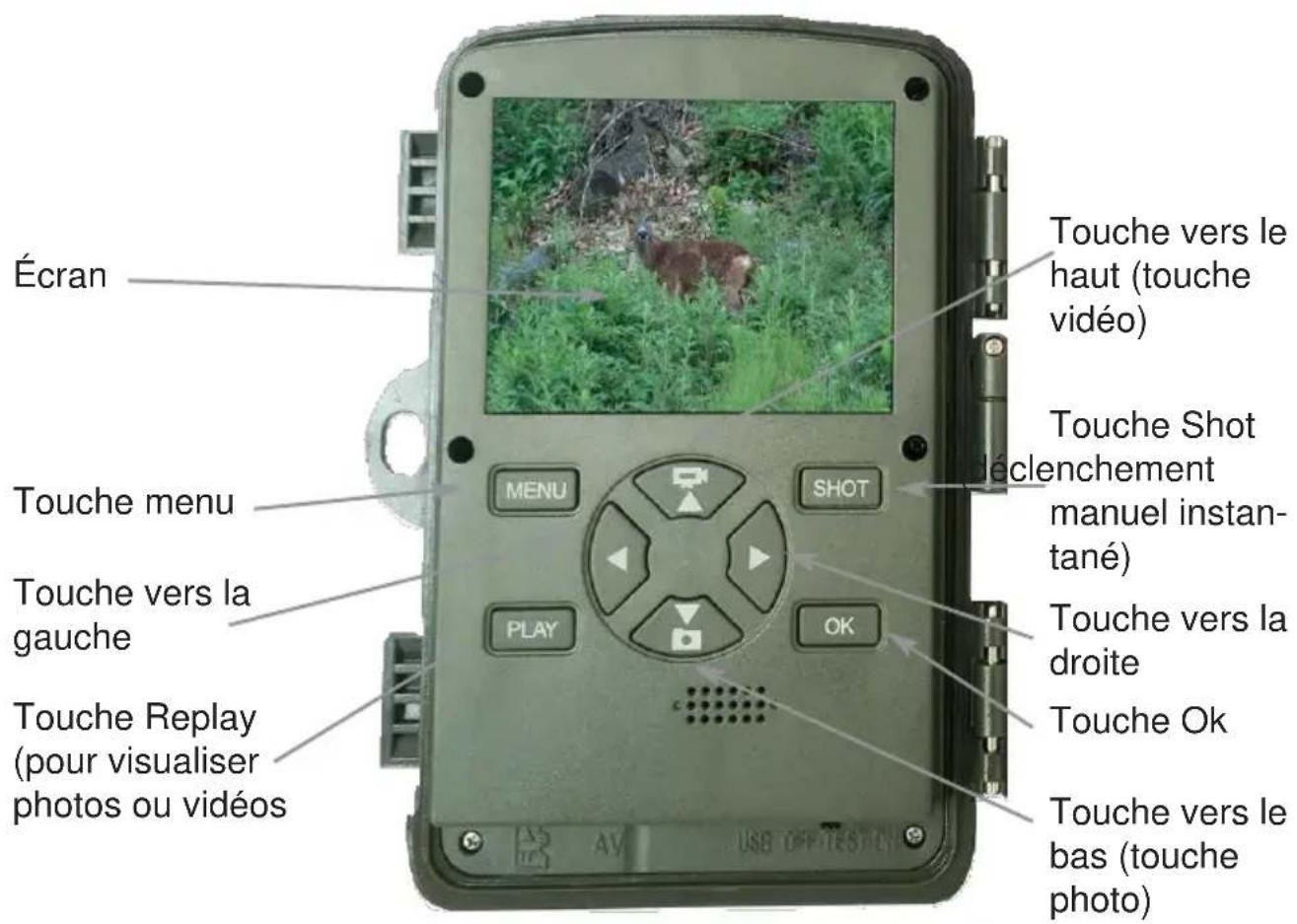

Écran Touche menu Touche vers la gauche Touche Replay (pour visualiser photos ou vidéos) MENU SHOT PLAY OK Douche Revir le bas (touche photo) Douche Shot déclenchement manuel instantané) Douche vers la droite Douche Ok Douche vers le haut (touche vidéo)

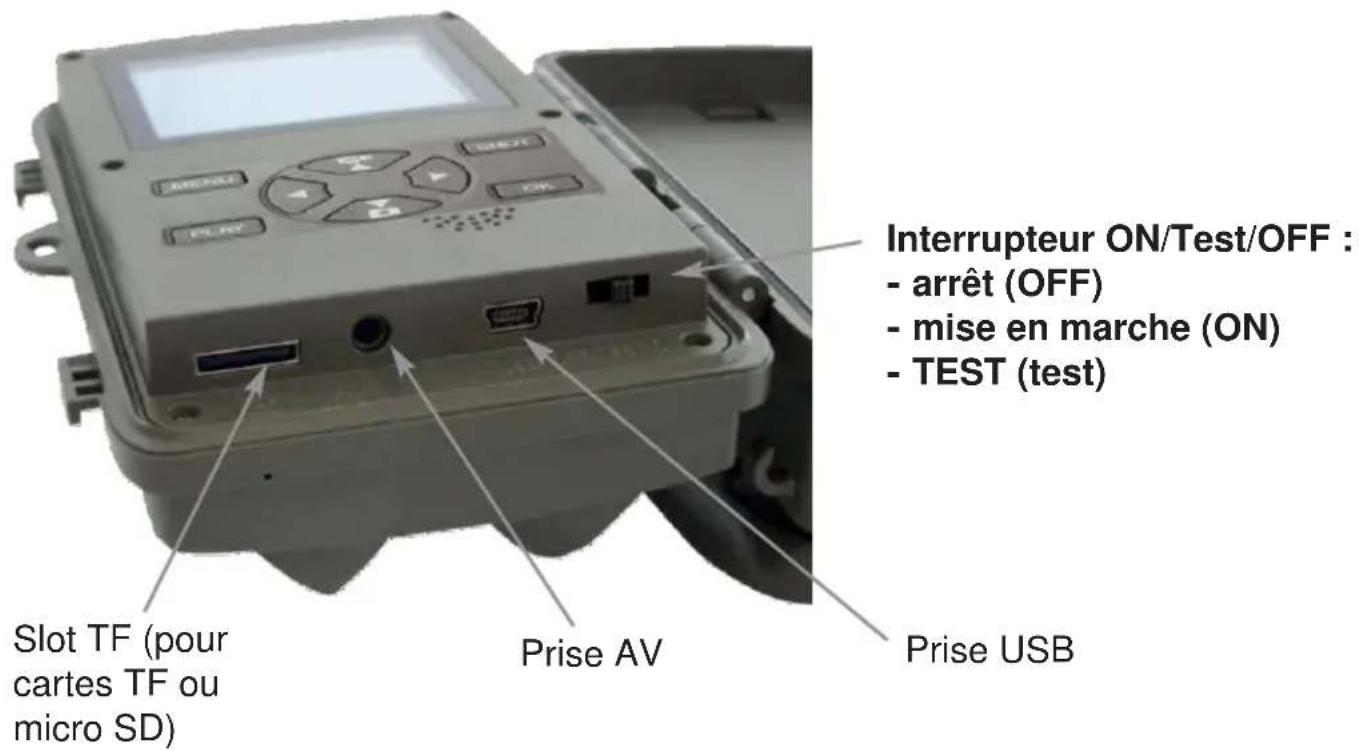

Interrupteur ON/Test/OFF : - arrêt (OFF) - mise en marche (ON) - TEST (test) Slot TF (pour cartes TF ou micro SD) Prise AV Prise USB

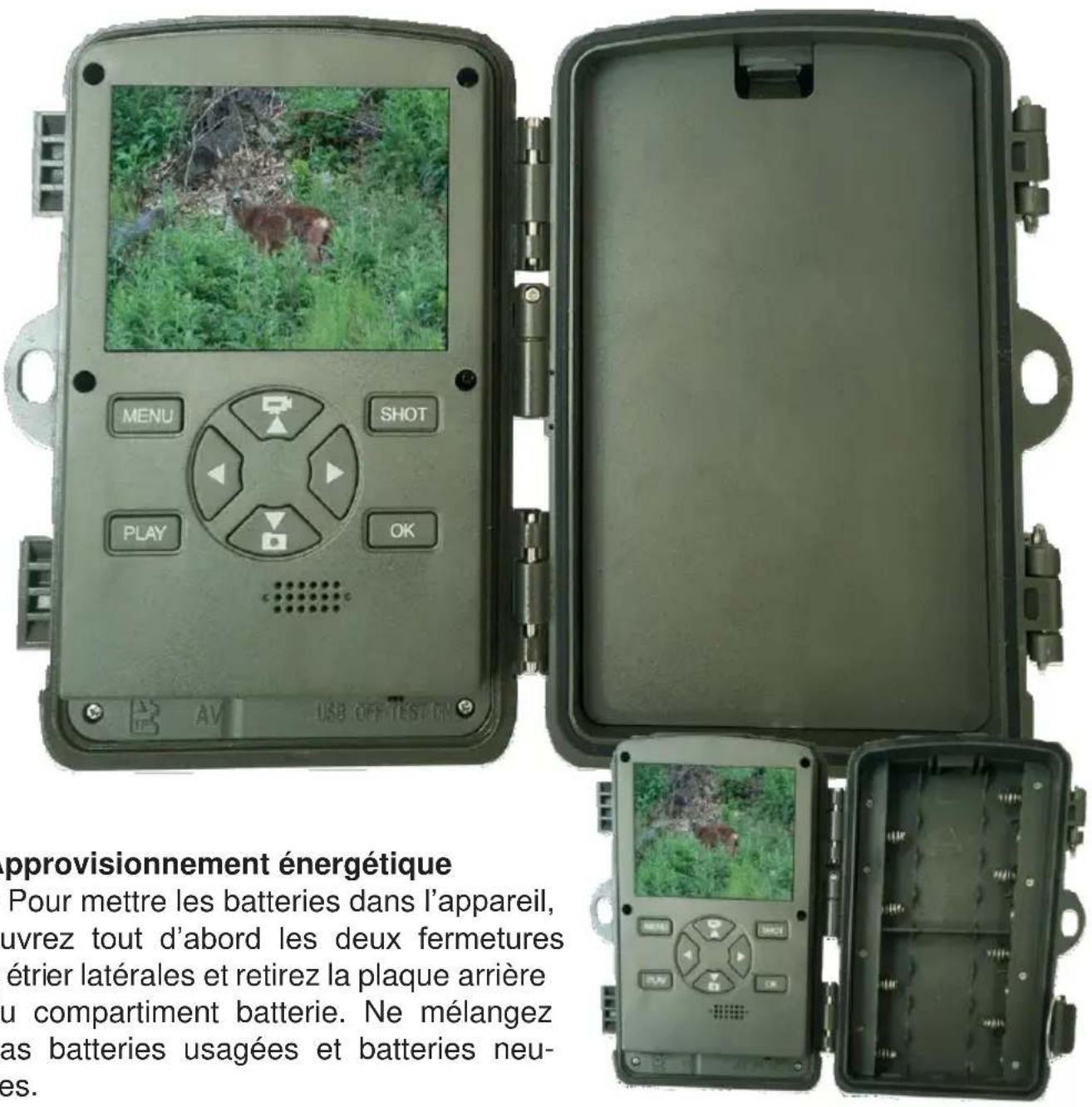

MENU SHOT PLAY OK APPROVISIONNEMENT ÉNERGÉTIQUE Pour mettre les batteries dans l'appareil, ouvrez tout d'abord les deux fermetures étrier latérales et retirez la plaque arrière u compartiment batterie. Ne mélangez as batteries usagées et batteries neu- es.

Approvisionnement énergétique

- Pour mettre les batteries dans l'appareil, ouvrez tout d'abord les deux fermetures à étrier latérales et retirez la plaque arrière du compartiment batterie. Ne mélangez pas batteries usagées et batteries neuves.

- Placez 8 piles AA 1,5 V LR6 dans le compartiment à batteries supérieur.

Respectez alors la polarité des batteries selon l'identification

- Fermez le couvercle du compartiment batterie jusqu'à ce que le couvercle soit enclenché.

- Si vous désirez faire fonctionner l'appareil avec un adaptateur secteur (non inclus dans le contenu de livraison), ouvrez les deux o-rings sur le côté inférieur de l'appareil photo et connectez la prise du câble réseau à la prise pour l'alimentation électrique externe. L'adaptateur secteur doit avoir une tension continue de 6 V avec 680 mA. La broche dans la prise d'alimentation est le pôle positif. Le fonctionnement est possible par le biais d'un bloc d'alimentation, même en présence de batteries. En cas de panne d'alimentation en courant, le fonctionnement se poursuit par le biais des batteries

Sortie vidéo TV

• L'appareil photo peut envoyer le signal vidéo vers un écran externe ou vers l'entrée vidéo d'un téléviseur. Veuillez alors également respecter les directives s'appliquant à l'appareil de lecture.
• Connectez un écran approprié à la sortie TV en utilisant le câble TV livré.

Ajout de périphériques de stockage

• Prend en charge les cartes micro SD jusqu'à 256 GB. Carte haute vitesse de classe 6 ou supérieure.
• Introduisez la carte mémoire dans le logement prévu à cet effet comme le montre le symbole. Ne jamais forcer la carte mémoire pour la faire pénétrer dans la fente.
• Après avoir transporté la carte mémoire, attendez que la carte mémoire soit revenué à la température ambiante avant de l'utiliser. Des variations de température ou l'humidité provoquent une formation de condensation pouvant provoquer des courts-circuits électriques.
• Pour retirer une carte mémoire SD / SDHC de la fente pour cartes, appuyez légèrement sur le bord avant de la carte jusqu'à ce qu'elle sorte de la fente. Retirez-la ensuite.
• Les cartes mémoire SD / SDHC disposent d'un système de verrouillage pour éviter que des données soient effacées par erreur. La position "LOCK" est située sur le côté de la carte mémoire. Toutefois, l'appareil photo ne peut enregistrer des données sur la carte que si celle-ci n'est pas verrouillée.

Manipulation et utilisation

L'interrupteur sélecteur „Off Test On“ vous permet d'effectuer la mise en marche et l'arrêt de l'appareil ! Après le passage apparaît « vérifier LED IR Batt. », Puis si nécessaire remplacer les piles. Mettez l'interrupteur sélecteur sur la position "Test" pour réaliser les réglages ou la programmation.

• Appuyez sur la touche vers le bas pour passer du mode vidéo au mode photo Attention ! L'appareil photo se remet automatiquement en mode vidéo dès que l'interrupteur sélecteur est mis sur „Test“. Regardez l'information affichée en haut à gauche sur l'écran !
• Appuyez sur la touche vers le haut pour repasser du mode photo au mode vidéo.
• Appuyez sur la touche MENU pour ouvrir le menu réglages.

Les changements non confirmés par „OK“ ne sont pas sauvegardés !

Appuyez sur la touche vers le haut / vers le bas pour sélectionner l'entrée du menu désirée que vous activerez en appuyant sur la touche OK. Si vous modifiez les réglages, vous devez toujours confirmer en appuyant sur la touche "OK".

Appuyez à nouveau sur la touche MENU pour revenir naviguer sur le niveau de menu précédent.

1. Mode

Pour choisir si des photos ou des vidéos doivent être enregistrées, sélectionnez "Photo", "Vidéo" ou "Photo + Vidéo" ou utilisez les boutons haut / bas sans aller au menu, en prêtant attention à l'écran. en haut à gauche. Attention! La caméra repasse automatiquement en mode vidéo dès que vous réglez le sélecteur sur "Test". Faites attention à l'affichage dans le coin supérieur gauche de l'écran! En mode "Photo + Vidéo", l'appareil prend d'abord une photo, puis commence à enregistrer la vidéo.

1. Résolution des photosChoisissez une taille d'image: 20 méga pixels (16MP, 12MP, 8MP, 5MP, 3MP, 1MP réglable). Plus le fichier est volumineux, plus l'image devient détaillée. Toutefois, le nombre maximal d'images haute résolution sur la carte mémoire sera réduit.
2. Prise de vue en continu Sélectionnez le nombre de photos à prendre successivement lorsque l'appareil photo est en mode Photo. 1, 2, 3 ou 10 images par déclenchement ajustable.
3. Résolution des vidéos Sélectionnez la résolution de l'écran: 3840x2160, 2688x1520/20fps, 1920x1080, 1280x720, 848x480, 720x480, 640x480, 320x240 réglables. Encore une fois, plus la résolution est élevée, plus la limite de capacité de la carte mémoire est atteinte rapidement.
4. Motion: résolution vidéo 5200x3900, 4608x3456, 4416x3312P, 4000x3000, 3648x2736, 3264x2448, 3072x2304, 2592x1944 ou 2048x1536 pixels réglables.
5. Longueur de vidéo Utilisez les touches haut / bas pour sélectionner la longueur d'une vidéo. Enregistrement (entre 3 secondes et 10 minutes). Plus la durée d'enregistrement sélectionnée est longue, plus la durée de fonctionnement possible est courte.
6. Enregistrement sonore Confirmez la fonction avec "On" et vous pourrez enregistrer le son pendant l'enregistrement vidéo.
7. Distance d'enregistrement Utilisez les boutons haut/bas pour sélectionner l'intervalle que l'appareil photo doit attendre avant de prendre la photo suivante après avoir pris une photo. Cela évite que trop d'enregistrements du même événement soient faits. Vous pouvez choisir entre 5-60 secondes ou 1-60 minutes.
8. Distance IRRéglez la distance d'induction infrarouge. Options (Proche) / (Milieu) / (Loin).
9. Détecteur de mouvement latéral activé / désactivé
10. Détecteur de mouvement de sensibilité Avec les boutons haut/bas, la plage IR peut être réglée sur proche, moyen ou lointain.

La sensibilité du capteur de mouvement principal est définie ici. Pour les environnements intérieurs et à faible bruit, sélectionnez "Elevé". Choisir "Medium" pour l'extérieur et les environnements avec une quantité normale de Be mouvements et sélectionnez "Faible" pour les environnements avec un niveau de mouvement élevé. La température peut affecter la sensibilité. Le réglage "High" convient aux températures ambiantes chaudes, tandis que "Low" doit être sélectionné pour les environnements froids.

1. Minuterie Sélectionnez "Activé" si l'appareil photo n'est actif que pendant un certain laps de temps. Les réglages effectués ici sont valables tous les jours. La caméra ne fonctionne pas en dehors de la phase active. Sélectionnez "Désactivé" si la caméra doit toujours être active pendant 24 heures.
2. Enregistrement accéléré Intervalle désactivé = Désactivé Intervalle activé = Vous pouvez prendre des photos indépendamment d'un mouvement. Distance d'enregistrement de 0 seconde réglable 24h. Images uniques, vidéo, off.
3. Langue Ici, vous pouvez définir anglais, allemand, danois, finnois, suédois, espagnol, français, italien, néerlandais, portugais, chinois ou japonais.
4. Enregistrement en continu ON / off
5. Heure Date Vous pouvez définir ici le format de la date (AAAA / MM / JJ, JJ / MM / AAAA ou MM / JJ / AAAA), le format de l'heure (12/24 heures) ainsi que l'heure et la date. Utilisez les touches haut / bas pour modifier la valeur et les touches gauche / droite pour basculer entre les valeurs. Confirmez avec le bouton OK.
6. Cachet photo Vous pouvez choisir ici si vous souhaitez que vos photos soient estampillées avec l'heure et la date ou seulement avec la date ou non.
7. Protection par mot de passe

Définissez le mot de passe de mise sous tension de la caméra. Le mot de passe est composé de quatre chiffres, chaque chiffre va de 0 à 9 ou de A à Z.

Si vous oubliez le mot de passe, veuillez réinitialiser la caméra. Ensuite, tous les paramètres seront réinitialisés aux réglages d'usine.

Options: (Oui) / (Non)

1. Signal sonore pour le guidage du menu, activé ou désactivé
2. Formatez la carte mémoire La fonction Formater la carte mémoire efface définitivement toutes les données. Avant d'utiliser une nouvelle carte mémoire dans l'appareil photo ou une carte ayant déjà été utilisée dans un autre appareil, vous devez d'abord la formater. Sélectionnez "Oui" avec le bouton OK et confirmez le message suivant avec OK. Le processus de formatage commence. Pendant le formatage de la carte, le message "Veuillez patienter" apparaît.
3. Numéro de série Le réglage par défaut est: 0000 et peut être modifié à votre guise.
4. Réinitialiser les paramètres Si vous confirmez avec l'option de menu "Oui", tous les paramètres de l'appareil photo, y compris le code PIN, seront supprimés et les paramètres d'usine seront réactivés.
5. Version Voir quelle version du logiciel est installée sur l'appareil photo.

Aligner la caméra

En mode test, vous pouvez former les angles de prise de vue optimaux et tester la portée des capteurs de mouvement.

Réglez le commutateur à glissière de «off» à «test», fermez la caméra, verrouillez-le avec les clips de verrouillage et suspendez la caméra dans la position souhaitée. Si vous vous déplacez latéralement vers la caméra, son mouvement sera indiqué par une "DEL bleue" dès qu'il sera détecté par les PIR latéraux. Continuez et leur mouvement est détecté via le "PIR central" et affiché via une "LED verte". De cette manière, vous pouvez déterminer la meilleure orientation pour la caméra.

Activer la caméra pour le fonctionnement

Lorsque vous avez effectué tous les réglages et que vous souhaitez mettre la caméra en service, positionnez le commutateur à glissière sur "Marche".

Le voyant rouge à l'avant de la caméra clignotera pendant quelques secondes, indiquant que la caméra est armée.

Photos de nuit

Pendant la nuit, les DEL infrarouges noires situées à l'avant de l'appareil photo fournissent l'exposition nécessaire.

Afficher les images sur l'écran

Réglez le commutateur sur la position "Test" et appuyez sur le bouton "Replay". Vous verrez maintenant la dernière image (la partie supérieure droite de l'affichage indique le nombre total d'images). Avec les boutons "haut" "bas", vous pouvez parcourir les images. Avec le bouton "shot" vous pouvez zoomer sur l'image affichée, avec le bouton "ok" vous pouvez zoomer plus petit. Lorsque vous effectuez un zoom avant, vous pouvez utiliser les touches fléchées pour déplacer la zone de zoom. Avec le bouton "Menu" vous pouvez supprimer une sélection, supprimer tous les enregistrements, activer le diaporama ou activer une protection en écriture.

Si l'enregistrement actuellement sélectionné est une vidéo (comme indiqué par l'indicateur dans le coin supérieur gauche de l'écran), appuyez sur le bouton "OK" pour lire la vidéo. Appuyez à nouveau sur le bouton "OK" pour arrêter la vidéo. Si vous appuyez sur le bouton "Menu", la vidéo revient au début.

Version android:

Allez dans votre magasin de jeux sous la traînée cam et charge Téléchargez l'application: "GCamPro".

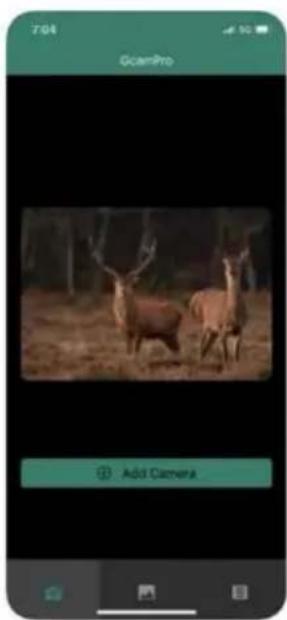

Version IOS:

Allez sur votre app store sous la traînée cam et charge Téléchargez l'application: "GCamPro".

Connexion de la caméra et du pad/smartphone via Wifi

1. téléchargez l'app "GCamPro" depuis l'App Store et installez-la sur le téléphone portable, puis activez les fonctions Bluetooth et WIFI sur le téléphone portable.
2. faites passer l'interrupteur d'alimentation de la caméra de "OFF" à "ON".
3. une fois le compte à rebours de 15 secondes terminé, la caméra passe en mode veille (si la caméra est déjà en mode travail, veuillez ignorer les étapes 2 et 3.)
4. ouvrez l'APP "GCamPro" et cliquez sur "Ajouter une caméra", une nouvelle interface apparaît, veuillez cliquer sur le périphérique que vous souhaitez connecter et cliquez sur "+Ajouter" pour passer à la liste Bluetooth. lorsque vous trouvez le point d'accès Bluetooth de la GCamPro et cliquez dessus, "Envoyer les instructions Bluetooth..." apparaît, puis "WIFI activé, veuillez vous connecter" et la liste WIFI apparaît automatiquement. Cherchez le hotspot WIFI avec le nom "GCamPro*****". (si vous ne voyez pas ce hotspot, veuillez attendre ou actualiser la liste), puis entrez le mot de passe initial "12345678" pour établir la connexion WIFI;
