XTrail HD - Caméra vidéo Berger & Schröter - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra vidéo de surveillance
Marque	Berger & Schröter
Modèle	XTrail HD
Résolution photo	5 MP (2592x1944), 8 MP (3264x2448), 12 MP (4000x3000)
Résolution vidéo	720P (1280x720), 640x320, 320x160
Capteur	CMOS couleur 5/8/12 MP
Angle de vue	52°
Portée infrarouge	Jusqu'à 20 m avec 40 LED IR
Détecteur PIR	Portée 12-15 m, angle 60°, sensibilité réglable (haut/moyen/bas)
Écran	LCD TFT 2 pouces
Alimentation	4 ou 8 piles AA alcalines (6 V) ou adaptateur 12 V
Autonomie	Jusqu'à 8 mois avec 8 piles AA (selon utilisation)
Mémoire	Carte SD de 8 à 32 Go
Dimensions	132 x 99 x 78 mm
Poids	300 g
Indice de protection	IP54
Température de fonctionnement	-25°C à 60°C
Fonctions principales	Mode photo/vidéo, déclenchement PIR, time-lapse, série 1-7 photos, zoom numérique 2x-4x, enregistrement sonore, affichage date/heure/phase lunaire, sortie TV
Entretien	Utiliser piles alcalines neuves, formater la carte SD avant la première utilisation, éviter les sources de chaleur devant le détecteur
Sécurité	Protection par mot de passe (jusqu'à 6 caractères), arrêt automatique après 1 min en mode test
Réparabilité	Pièces détachées non spécifiées ; contacter le service après-vente

FOIRE AUX QUESTIONS - XTrail HD Berger & Schröter

Comment allumer l'appareil photo et le mettre en mode test ?

Placez le commutateur sur ON, puis appuyez sur la touche OK pour allumer l'écran LCD et accéder au mode test.

Comment régler la sensibilité du détecteur PIR ?

Dans le menu, sélectionnez Sensibilité PIR et choisissez entre Haut, Moyen ou Bas. Réglez sur Haut par temps chaud pour améliorer la détection.

Que faire si l'appareil photo ne se déclenche pas ou déclenche trop tard ?

Vérifiez que la sensibilité PIR est adaptée à la température (Haut par temps chaud, Bas par temps froid). Éloignez les sources de chaleur et les branches mobiles du détecteur.

Quelle carte SD est recommandée pour cet appareil ?

Utilisez une carte SD de 8 à 32 Go, formatée en FAT32. Insérez-la avant de mettre l'appareil sous tension.

Comment formater la carte SD ?

En mode playback, appuyez sur Menu, sélectionnez Formater, puis choisissez Yes avec les flèches et confirmez avec OK.

Comment régler la date et l'heure ?

Dans le menu principal, sélectionnez Heure/Date, utilisez les flèches pour modifier les valeurs et confirmez avec OK.

Comment protéger l'appareil par un mot de passe ?

Dans le menu, activez Mot de passe sur ON et définissez un code alphanumérique de 6 caractères maximum. Notez-le précieusement.

Quelle est l'autonomie des piles ?

Avec 8 piles AA alcalines neuves, l'autonomie peut atteindre jusqu'à 8 mois en conditions normales. Elle varie selon le nombre de déclenchements et l'utilisation des LED IR.

Peut-on utiliser une alimentation externe ?

Oui, vous pouvez brancher un adaptateur 12 V (non fourni) sur la prise d'alimentation externe. Retirez les piles lorsque vous utilisez l'adaptateur.

Comment visualiser les photos et vidéos enregistrées ?

Mettez le commutateur sur ON, appuyez longuement sur OK pour allumer l'écran, puis appuyez sur la flèche ↑ pour entrer en mode playback. Utilisez les flèches gauche/droite pour naviguer.

MODE D'EMPLOI XTrail HD Berger & Schröter

Table des matieres

1. Introduction - 27 -

1.2 Domaine d'utilisation - 27 - 1.3 Fonctionnement sur batterie - 27 - 1.4 Attention - 28 - 1.5 Fonctions principales - 28 -

1. Vue d'ensemble et détails de l'appareil photo - 29 -

2.1 Vuede face - 29 - 2.2 Vue de dessous - 29 - 2.3 Vue périale - 29 - 2.4 Vue interieure - 30 - 2.5 Fonctions et autres détails - 31 -

1. Demarrage rapide - 31 -

3.1 Allumer I'appareil photo - 31 - 3.2 Reglages des fonctions - 31

1. Listedes actions possibles

4.1 Visualiser les videos / les photos -32 - 4.2 Effacer -32- 4.3 Formater la carte SD - 32 - 4.4 Réglages de l'appareil photo - MENU - 32 -

1. Description du fonctionnement
2. Données techniques - 34 -
3. Sélection des cartes SD et durabilité des piles - 35 -

7.1 Sélection des cartes SD -35- 7.2 Durabilité des piles -35-

1. Trouble Shooting

8.1 L'appareil photo ne s'est pas déclenché à temps ou il ne s'est pas déclenché du tout -36- 8.2 L'appareil photo ne prend plus de photos - 36 -

1. Introduction

Merci pour l'achat de cet apparéil photo de haute qualité que nous avons développé selon les désirs et suggestions de nos clients.

1.2 Cet apparéil photo est également approprié pour :

a. la surveillance de maisons, bureaux et autresBATIMENTS b. la surveillance de nuit par déclenchement du détecteur de mouvement à infrarouge c. l'observation des animaux

1.3 Fonctionnement sur piles

L'appareil photo fonctionne avec 4 x piles alcalines AA. Lorsque vous insérez 8 piles, l'appareil photo passée automatiquement sur le deuxième groupe de piles lorsque les 4 premières sont déchargées.

Insérez les piles selon les symboles apparaissant sur le compartment piles. Une inversion de la polarité pourrait endommager l'appareil photo.

Remplacez les piles lorsque I'icone de pile faible apparait sur le display.

1.4 Attention

1. Insérez la carte SD de manière appropriée. L'appareil photo ne supporte pas les cartes SD hot swap
2. N'utilisez que des piles alcalines neuves. De vieilles pilesPRESENTANT des fuites détruiraient l'appareil
3. Utilisez le bloc d'alimentation approprié, 6V/1A ou 2A. N'insérez pas de piles lorsque vous utilisez un bloc d'alimentation.
4. Dans le mode test, l'appareil s'éteint automatiquement après qu'il n'a pas été utilisé pendant 1 min. Remettez ensuite sur ON pour remettre l'appareil en marche
5. N'interrompez pas l'alimentation en courant lorsque vous effectuez une mise à jour logicielle.
6. Lorsque l'appareil est allumé, évitez d'enlever sans arrêt les piles ou la carte SD.
7. Vérifiez, lorsque vous installez l'appareil photo, qu'il n'y a pas de branches ou de feuilles en mouvement devant le détecteur de mouvement qui feraient se déclencher l'appareil en permanence.
8. Veillez, lorsque vous installez l'appareil photo, qu'aucun objet brulant comme une cheminée, un dispositif de climatisation ou une source de lumière ne se trouve à proximé. La conséquence pourrait être des déclenchements intempéstifs.

1.5 Fonctions principales

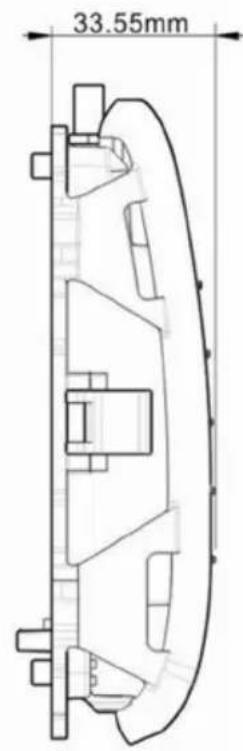

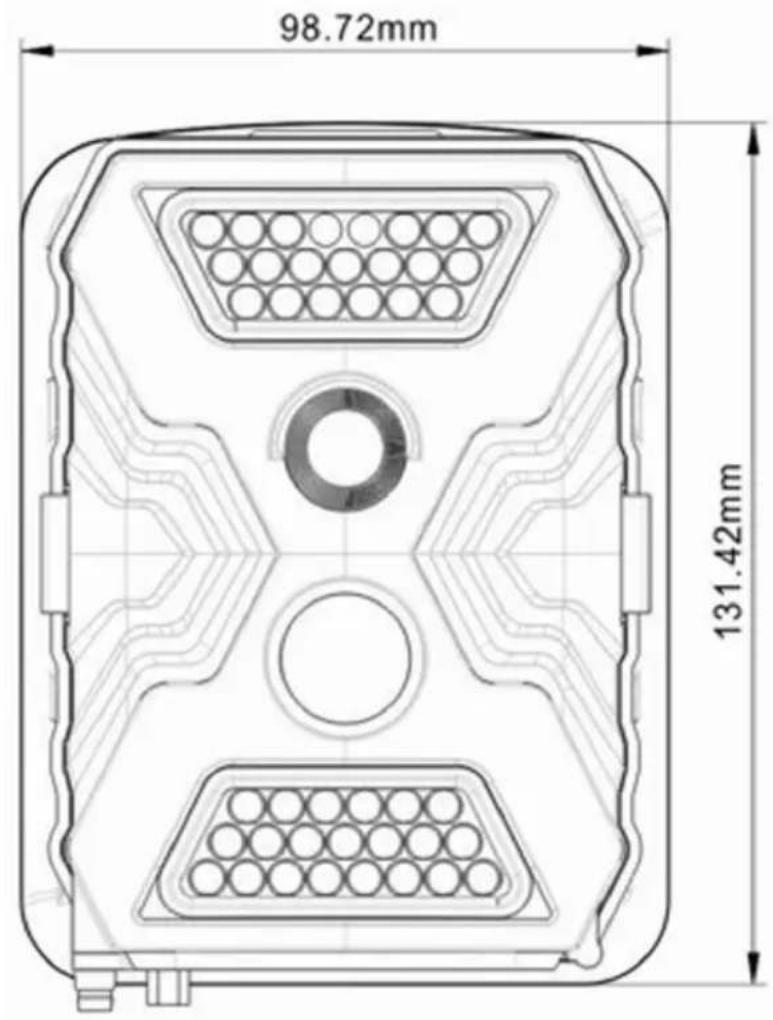

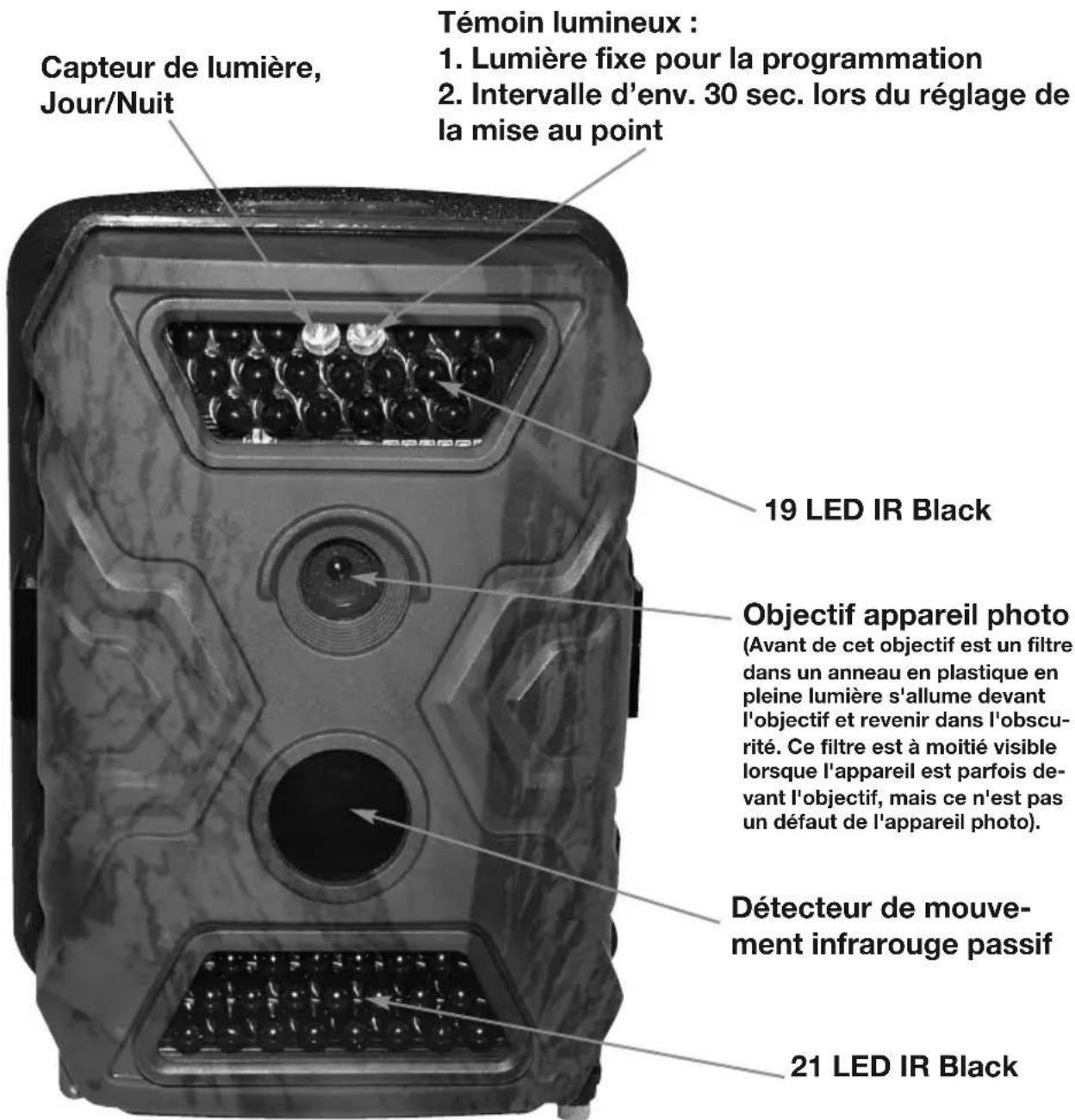

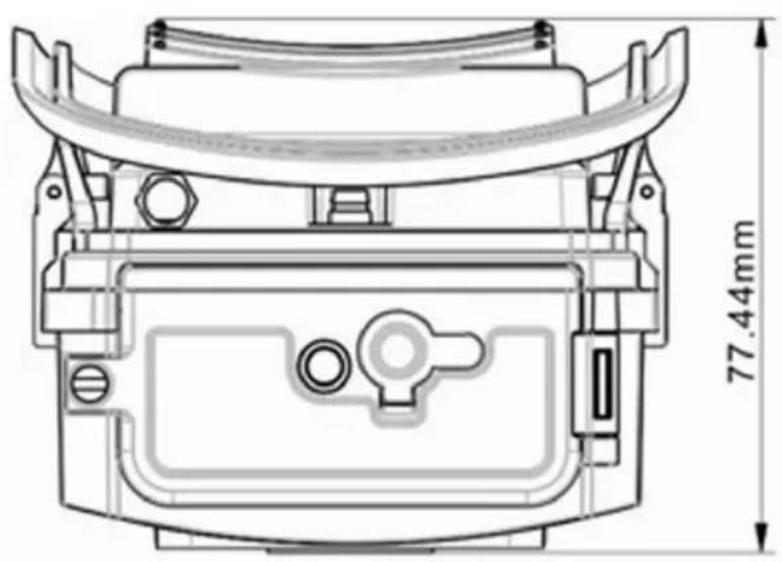

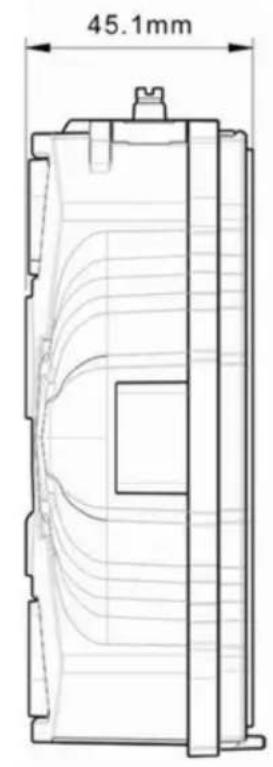

a. La sensibilité peut être réglée : résolution 5/8/12 MP b. Têtes de réglage ergonomiques c. Haut-parleurs optionnels ON/OFF (non livrable pour le moment) d. 40 LED IR avec une portée max. de 20m e. Sensibilité PIR réglable f. Réglage possible jusqu'à 7 photos en série par déclenchement q. Temps de déclenchement extrément court de 0,8 à 1 sec. h. Branchement panneau solaire (pour le moment pas de panneau solaire livrable) i. Photos couleur de jour, photos noir et blanc de nuit i. Durée de temporisation entre les phases de mouvement réglable k. Durée de fonctionnement allant jusqu'à 8 mois avec 8 piles AA I. Températures de fonctionnement entre -20 C° et +60 C° m. Mode acceléré avec durée intervalle régiable pour photos et vidés n. La durée de fonctionnement quotidienne peut être limite par prépréglage o. Date, heures et phase lunaire peuvent etre inserees sur chaque photo p. Un écran 2" intégré permet de visualiser les photos ou vidés directement sur l'ordinateille photo q. Prise de son exaltante r. Les sorties TV permettent de visualiser les photos / videos réalisées sur un téléviseur

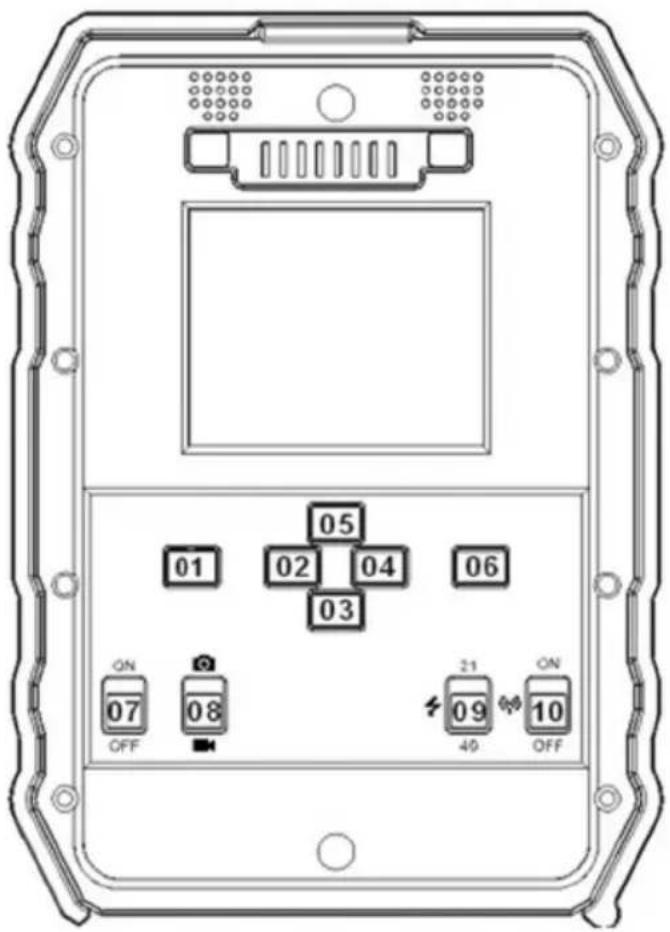

A) Boutons poussoirs

01: Menu; 02/ 03/ 04/ 05: flèches droite, gauche, en haut, en bas; 06: touche OK

B) Commutateur

07: Commutateur ON/OFF; 08: commutateur appareil photo - video; 09: commutateur groupes LED IR;

10: Commutateur GPRS (sans fonction pour le moment)

C) OFF/entretes

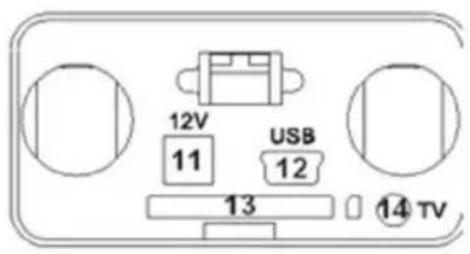

11: Source de courant externe12V; 12: entrée USB; 13: fente cartes SD; 14: sortieTV

A. Commutateur

Commutateur ON/OFF	Commutateur vers le haut - appareil photo ON. Le PIR (capteur passif à infrarouge) commence à scanner automatiquement la zone à surveiller. Le capteur de lumière clignote 5 x avant d'allumer l'appareil photo. Commutateur sur ON, appuyez sur OK pour allumer l'appareil photo et l'écran LCD et pour se retrouver dans le mode TEST. Maintenez la touche OK appuyée pendant 5 secondes pour revenir au mode POWER ON. Commutateur sur OFF pour éteindre l'appareil photo
Commutateur vers le haut = mode photo vidéo/photo vers le bas = mode vidéo
Commutateur de vers le haut = seules les 19 IR supérieurs sont actifs groupe LED IR vers le bas = les 40 IR sont actifs
Commutateur GPRS Sans fonction

B. Flèches

a) Commutateur ON/OFF sur ON et appui sur la touche OK = allumer l'appareil photo et acceder au mode test b) Lorsque le mode test est activé, appuyez sur MENU pour acceder aux réglages. Lorsque vous appuyez sur OK, vous pouvez faire des photos ou tourner des photos. c) Naviguez avec les flèches “←”, “↑”, “→”, ou “↓” dans les points du menu, pour atteindre les réglages désirés et confirmez en appuyant sur la touche OK. Pour revenir au point du menu précédent, appuyez sur MENU. d) Appuyez sur la touche OK pendant 5 secondes pour revenir au début.

3.1 Allumer l'appareil photo

des. L'écran s'allume alors.

3.2 Reglages des fonctions

D. Naviguez avec les flèches“<”“↑”“→”ou“↓”pour acceder aux réglages désirés et confirmez en appuyant sur la touche OK. Appuyer sur la touche “Menu” vous permet d'acceder au point du menu précédent.

ou de video.

supérieurs ou les 40 IR.

4.1 Visualiser les videos / les photos

Commutateur ON/OFF sur ON et maintenez appuyée la touche OK jusqu'à ce l'écran s'allume. Passez alors en mode Playback en actionnant la flèche “↑” vers le haut. Vous pouvez visualiser les images à l'aide des flèches vers “←” et “→”, “OK” pour visualiser une réserve. La flèche “↑” vers le haut vous permet de revenir en arrière. Appuyez sur “Menu” pour activer la fonction effacement ou pour formater la carte SD.

4.2 Effacer :

a. pour effacer des photos / videotos individuelles b. pour tout effacer

Appuyez sur les flèches “↑” “↓” vers le haut / vers le bas pour sélectionner le réglage approprié et confirmez avec OK. La touche MENU vous permet de revenir en arrêté.

4.3 Formater la carte SD

a. No : (non) b. Yes: (oui).

Selectionner avec les flèches “↑” “↓” vers le haut / vers le bas et confirmer avec OK. La touche MENU vous fait revenir en arrière.

4.4 Réglages de l'appareil photo - MENU

Acceder au mode Test, appuyez une fois sur MENU et selectionnez avec les flèches “←”, “↑”, “→”, ou “↓” le réglage désiré, confirmez les différents choses avec la touche OK. La touche MENU vous permet toujours de revenir une action en arrêté.

5. Description du fonctionnement

Menu principal Préroglage Description du fonctionnement
1.N° apparéil photo	OFF	Si vous activez cette fonction, le nombre de l' apparéil photo apparaitra sur vos photo. Cette fonction peut être utile dans le cas où plusieurs apparéils photos sont utilisés pour savoirquel apparéil photo a fait qu'elle photo.
2. Apparéil photo/vidéo détection, il se met ensuite	OFF Sur la position ON, l' apparéil photo fait tout d'abord une photo après automatiquement sur video. La longueur de la vidéo ou les prises en série peuvent être programmées
3 Prise de séries 1 photo Vous pouvez régler jusqu'à une prise en série de 7 photos
4 Qualité image 5 MP您您可以放心 choose entre 12 MP, 8 MP et 5 MP
5 Qualité video 640您您可以放心 choose entre 12 MP, 8 MP et 5 MP
6 Cadre video 30 FPS您您可以放心 choose entre 30 ou 15 FPS
7 Zoom digital	NON	Youou pouvez choose un zoom 2x, 3x ou 4x
8 Longueur de la réserve	5 sec.	Youou pouvez choose une longueur de video de 5 à 60 secondes
9 Sensibilité PIR	Moyen	Vos pouvez choose Haut/Moyen/Bas+ Haut = 1. Les mouvements les plus faibles déclenchent la prise de photos/ de videos, 2. Portée plus importante du PIR, 3.Le détecteur reconnaît mieux la différence entre la température ambiente et la température corporelle. Lorsque la température ambiente se situe entre 30 et 35 °, il est difficile pour l' apparéil photo de savoir s'il est en présence d'un corps ou pas. Nous recommendons, en cas de températures extérieures élevées de régler la sensibilité sur „haut“
10. Timer	OFF	Si vous selectionnez „ON“ l' apparéil photo travaillée exclusivement dans la zone temps可以选择.
11 Accéléateur	OFF	Si vous selectionnez „ON“ le détecteur passif à infrarouges est désactifé et l' apparéil photo prend des photos ou des vidés dans les intervalles prérgélés. Intervalles temps réglibres : de 5 sec. à 2 heures
12 Temporisation	OFF	Sélectionnez „ON“ pour régler une période entre 5 sec et 2 heures, pendant laquelle l' apparéil photo prendra des photos / vidés après une première détction et pour avoir un second déclenchement. Vous éviterez ainsi que toujours le même sujet soient pris en photo ou en video.
13 Prise de son	ON	Dans ce réglage, le son est également enregistré pendant une video. Si vous ne le désírez pas, Sélectionnez „OFF“
14 TV OUT	N	En France, choisissez N
15 Affichage d'images	ON	L' apparéil photo affiche alors le n°, la date et l'heure et la phase lunaire dans la photo. Si vous ne le désírez pas, Sélectionnez „OFF“
16 Fréquence	50 HZ	D'autres réglages peuvent entraîner un vacillagement de l'image
17 Langue	Anglais	Sélectionnez „ français“
18 Heure/Date	01/01/2011 12h00	Régler la date et l'heure actuelles
19 Apparéil photo Sound	ON	Sélectionnez „OFF“, pour désactiver les haut-parleurs de l' apparéil photo Lautsprecher ausschalten
20 Prises sans fin	OFF	Si vous selectionnez „ON“ l' apparéil photo continue de prendre photos ou vidés lorsqu'la mémoire est pleine et il efface automatiquement les photos ou vidés les plus ancériennes.
21 Mot de passer	OFF Sélectionnez „ON“ pour protéger votre apparéil photo contre un accès non autorisé. Le mot de passer peut être formé de symboles alphanumerices pouvant aller jusqu'à 6 unités. Mémorisez bien votre mot de passer car sinon, vous ne pourrièz plus utiliser notre l' apparéil photo.
22 Reset	Non	Si vous selectionnez „YES“ vous remettez l' apparéil photo dans son réglage usine

6. Données techniques

Détecteur d'images 5/8/12 MP Color CMOS
Pixels efficaces 2560 x 1920
Mode jour / nuit Oui
Portée IR max. 20 m
Réglage IR 19 IR supérieurs et 21 IR inférieurs
Mémoire Carte SD de 8 - 32 GB
Code des opérations 10
Lentille F=3,0 Champ devision 52°, réglage automatique de la portée lorsque l'éclairage IR de nuit a été activé
Display LCD 2a TFT
Sensibilité PIR haut/moyen/bas
Eloignement PIR 12 à 15 m
Angle PIR 60°
Résolution image	5 MP/8 MP/12 MP - 2592x1944/3264 x 2448/4000 x 3000
Format d'image JPEG
Résolution video 720 P (1280 X 720) 640 x 320, 320 x 160
Format video	AVI
Longueur video Programmable de 1 à 60 secondes
Images en série	Programmable de 1 à 7 images
Temporisation de déclenchement	08 à 1 sec.
Intervalle de déclenchement	2 à 5 sec.
Appareil photo + video	Oui
Zoom	2x, 3x, 4x
Numéro de série apparéil	Oui
Accélérateur	Oui
bip sonore	Commutable ON/OFF
Efface automatiquement les cartes SD	Commutable ON/OFF
Alimentation	avec pile 6 V (4 x 1,5 V AA Alcaline) ou 12 V via bloc d'alimentation
Consommation en standby	0,15 mA
Durée de standby	avec 4 piles, 4 mois, avec 8 piles, jusqu'à 6 mois
Mode standby	Automatique après 60 sec. sans utilisation
Consommation	150 mA (+ 650 mA lorsque les 40 IR sont actifs)
Témoin de charge des piles	Tension 4,8 V, en dessous de 4,6 V l'appareil photo s'éteint automatiquement
ENTREES/SORTIES	Sortie TV, USB, carte SD, connexion bloc d'alimentation
Fixation	Sangle de fixation, connexion à vis pour filage fixation sur pied
Température ambiente	-25 °a à 60 °C
Température de stockage	-30 °a à 70 °C
Humidité environnante	5% à 90 %
Protection anti-eau IP 54
Dimensions	132 x 99 x 78 mm
Poids	300 gr.
Certification	CE FCC RoHS

7.1 Cartes SD

Une carte SD est indispensable pour l'utilisation de l'appareil photo. Si vous allumez l'appareil photo sans avoir inséré une carte SD, l'appareil photo affiche un message sur le display vous demandant d'insérer une carte SD. Vous doivent l'appareil photo avant de le faire.

Si ce n'était pas le cas, les images enregistrées sur la carte SD pouraient être effacées ou endommagées.

Lorsque la carte est pleine, le message „Memory Full“ s'affiche sur le display. Le tableau suivant indique combien d'images peuvent etre stockées en moyenne sur la carte SD utilisée en fonction de la qualite des images (les données sont communiques à titre indicatif)

Capacité SD
Appareil
Résolution	1GB 2 GB	4 GB 8 GB	16 GB	32 GB
Nombre approximatif de photos
5MP 705	1373	2823	517	11141	244962
8MP 452	82	1813	3544	715	7 14241
12MP	201	392	806	1575	3181	6326
Nombre approximatif de videotos en heures
720P HD	00:09:27	00:18:32	00:38:15	01:14:53	02:31:20	04:53:40
640x480	00:26:01	00:50:48	01:44:33	03:24:27	06:52:58	13:09:27
320x160	01:14:07	02:24:28	04:57:04	09:40:39	19:32:30	39:15:10

7.2 Durabilité des batteries

Le tableau indique la durabilité des piles en utilisant 8 piles alcalines AA selon l'utilisation (toutes les données sont communiquées à titre indicatif).
Piles alcalines 8AA
Photos par jour		Durabilité Vidés par jour		Durabilité
avec LED IR (ON)			avec LED IR (ON)
5MP	100 Photos	51 jours	320× 240	10 sec.	10 Vidéos	43 jours
8MP	100 Photos	49 jours	640× 480	10 sec.	10 Vidéos	42 jours
12MP	100 Photos	45 jours	1280× 720	10 sec.	10 Vidéos	40 jours
sans LED IR (Off)			sans LED IR (Off)
5MP	100 Photos	59 jours	320× 240	10 sec.	20 Vidéos	119 jours
8MP	100 Photos	55 jours	640× 480	10 sec.	20 Vidéos	113 jours
12MP	100 Photos	51 jours	1280× 720	10 sec.	20 Vidéos	101 jours

8.1 L'appareil photo ne s'est pas déclenché à temps ou il ne s'est pas déclenché du tout

1. Si les températures extérieures sont élevées, réglez le détecteur passif à infrarouges sur high/haut. Si les températures extérieures sont basses, réglez-le sur low.
2. Installez l'appareil photo de manière à ce qu'il n'y ait pas de source de chaleur dans la zone du PIR
3. L'appareil photo prend parfois des photos lorsqu'il se trouve pres d'eau coulante. Faites en sorte qu'il ne soit installé que sur un sol ferme.
4. Fixez l'appareil photo et vérifie qu'aucun objet en mouvement ne se trouve à proximité
5. De nuit, la zone de détention du PIR pourrait être trop étendue par rapport à la capacité du flash à infrarouge. En conséquence, reglez le détecteur passif à infrarouges plus bas pour les prises de nuit
6. Un lever ou un coucher du soleil en contre-jour peut déclencher une prise de photo. Lors de l'installation de l'appareil photo, ne le dirigez donc pas directement vers le soleil lorsqu'il est bas.
7. Des objets se déplaçant rapidement peuvent déclencher une prise de photo mais être deja hors de portée de l'angle de vue lorsque la photo est prise. Installez en conséquence l'appareil photo aussi loin que possible du tir pour avoir un angle de prise aussi grand que possible.

8.2 L'appareil photo ne fait plus de photos

1. La carte SD peut être pleine. Veuillez le vérifier
2. Les piles peuvent etre vides
3. L'appareil photo pourrait être sur „OFF“ ou „TEST“. Mettez-le sur „ON“
4. Formatez la carte SD avant la première utilisation
