Type de produit	Lave-vaisselle
Marque	BRANDT
Modèle	VE305WE1
Alimentation électrique	220-240 V, fusible 10-16 A
Raccordement eau	Tuyau de 1,50 m, pression 1-10 bar, débit min. 10 L/min
Évacuation eaux usées	Tuyau de vidange 1,50 m (extensible jusqu'à 4 m)
Installation	Pose libre ou encastrable sous plan de travail
Niveau sonore	Bavette d'insonorisation et joints fournis
Habillage porte	Panneau stratifié 595 x 585 mm, ép. max. 4 mm
Capacité	Standard (non spécifié dans la notice)
Programmes	Non spécifié (notice partielle)
Sécurité	Anti-basculement, mise à la terre obligatoire
Réglage adoucisseur	Selon la dureté de l'eau

FOIRE AUX QUESTIONS - VE305WE1 BRANDT

Comment installer le lave-vaisselle ?

L'installation comprend le réglage des pieds pour la mise à niveau, le raccordement à l'eau (pression 1-10 bar) et à l'évacuation, ainsi que le branchement électrique (220-240 V). Consultez le chapitre 'Installation de votre lave-vaisselle' pour les détails.

Que faire si l'appareil fuit ?

Vérifiez que les cales de protection rouges ont été retirées avant utilisation. Assurez-vous que les pieds sont bien réglés et que le lave-vaisselle est stable. Contrôlez les raccordements d'eau (joints, serrage). Si la fuite persiste, fermez le robinet et contactez le SAV.

Comment régler la dureté de l'eau (adoucisseur) ?

Reportez-vous au chapitre 'Réglage de l'adoucisseur' dans le carnet d'utilisation. La dureté de l'eau doit être connue pour ajuster le niveau de sel régénérant.

Puis-je encastrer le lave-vaisselle sous une table de cuisson ?

Oui, mais il est impératif d'installer une isolation thermique sur le dessus de l'appareil. Laissez un espace entre le tuyau de gaz et le lave-vaisselle. Suivez les consignes de sécurité de la notice.

Comment habiller la porte du lave-vaisselle ?

Découpez un panneau de stratifié aux dimensions 595 x 585 mm (épaisseur max 4 mm). Retirez les 9 vis de la cornière, placez le panneau, puis revissez. Ajustez la tension des ressorts pour équilibrer la porte si nécessaire.

Que faire en cas de mauvaise vidange ?

Vérifiez que le tuyau de vidange n'est pas plié et que sa longueur ne dépasse pas 4 m. Assurez-vous qu'il est correctement raccordé au siphon ou à l'évier, et que l'obturateur est retiré.

Comment brancher le lave-vaisselle à l'électricité ?

Utilisez une prise avec mise à la terre. Le courant doit être de 220-240 V avec un fusible de 10 A, 13 A ou 16 A. N'utilisez pas de rallonge. Si l'appareil n'a pas de prise, faites appel à un électricien.

Puis-je utiliser une alimentation en eau chaude ?

Seulement si le tuyau d'alimentation est marqué en rouge (indiquant la compatibilité eau chaude). Vérifiez la présence du joint et le bon serrage.

Comment installer la bavette d'insonorisation ?

Basculez le lave-vaisselle en arrière, clippez la bavette sur le bas de la plinthe en trois points, puis ajustez la hauteur en découpant des lanières. La bavette doit toucher le sol.

Que faire si l'appareil ne démarre pas ?

Vérifiez que le dispositif anti-basculement est correctement installé (sécurité). Assurez-vous que la porte est bien fermée et que l'alimentation électrique est présente. Consultez la notice pour les codes d'erreur.

MODE D'EMPLOI VE305WE1 BRANDT

Installation de votre lave-vaiselle 3-9

Mise à niveau : réglage des pieds 3

Bavette d'insonorisation 3

Possibilité d'encastrement ou d'habillage 4

Raccordement d'eau 5

Évacuation des eaux usées 6

Bande mousse et joint d'insonorisation 8

Montage des équerres plastiques 8

Consignes de sécurité 8

Encastrement sous une table de cuisson 8

Lave-vaiselle avec table de cuisson incorporée...9

Installation de votre lave-vaisse

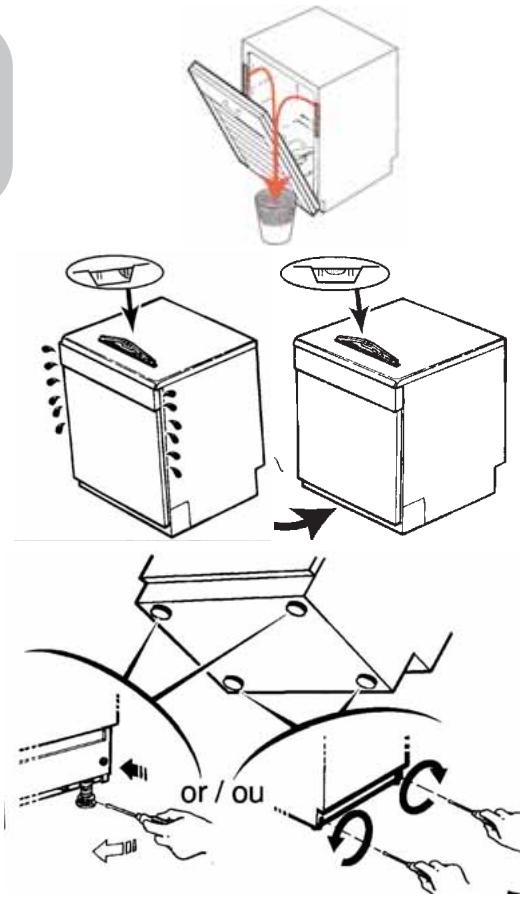

Retirez les 2 cales de protection, de couleur rouge, avant d'utiliser votre appareil, sinon elles provoqueraient des fuites.

Mise à niveau par réglage des pieds Veillez à ce que votre lave-vaisselle soit bien d'aplomb et bien stable. Les quatre pieds sont réglables, ajustez-les si nécessaire à l'aide d'un tournevis. Un mauvais réglage des pieds déclenchera la porte, rend votre lave-vaisselle bancal et provoque des fuites.

Pour les lave-vaisselles encastrables équipés du réglage de pieds arrirées par deux boutons moletés situés en bas à l'avant de l'appareil, finir le réglage au tournevis sans forcer pour ne pas abimer le plan de travail

Bavette d'insonorisation

Pour une meilleure insonorisation, installez la Bavette livrée avec votre lave-vaisselle (selon modèle) :

① - Basculez légèrement votre lave-vaisselle sur l'arrière afin de clipper la Bavette d'insonorisation sur le bas de plinthe et assurez-vous du bon clippage en trois points (extrémités et centre),

② - Ajustez la hauteur de la Bavette en découpant manuellement une ou plusieurs lanières, après avoir entaillé l'extrémité avec une paire de ciseaux.

La Bavette doit être en contact avec le sol.

(2)

Appareil pose libre

Vous pouvez utiliser le plateau supérieur comme plan de travail. Il est déconseilé de placer votre lave-vaisselle trop près d'une source de chaleur, la cornière d'entourage du plateau risquerait d'être déteriorée.

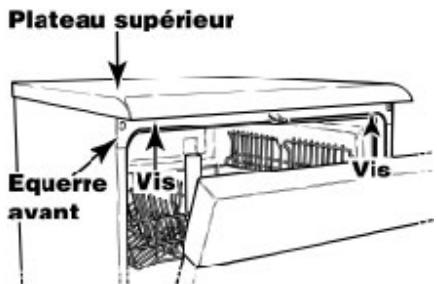

Possibilité d'encastrement

Si vous encastrez votre lave-vaisselle sous un plan de travail existant :

• démonter le plateau supérieur en dévissant les 2 vis situées sous le rebord du plateau supérieur (l'équerre doit rester sur l'appareil).
• encastrez votre lave-vaisse dans son logement;
• réglez la hauteur des pieds si nécessaire
• fixez votre lave-vaisselle au plan de travail de la cuisine par 2 vis, sous l'équerre avant.

Si vous plan de travail est en marbre ou matériel similaire, vous pouvez fixer votre lave-vaisselle latéralement par deux équerres (disponible par le SAV ou votre revendeur).

Vous pouvez également encastrer tout appareil en colonne (surélevé par rapport au sol).

Appareil habitable.

Vous avez la possibilité d'harmoniser la couleur de votre appareil avec les meubles qui l'entourent en procédant à l'habillage de sa porte

Habillage de la porte

• Découpez 1 panneau de stratifié aux dimensions suivantes (en mm) 595 x 585, épaissur maxi 4.
• Retirez les 9 vis de fixation de la cornière d'habillage et déposez-la;
• Placez le panneau d'habillage préalablement découvert;
• Appliquez fortement les cornières sur le panneau d'habillage et resserrez les vis de fixation.

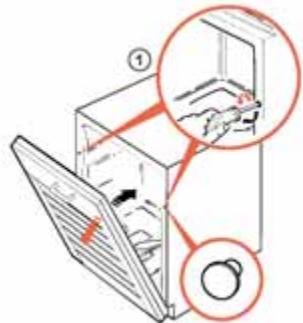

Équilibrage de la porte (selon modèle)

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Le réglage s'effectue plus facilement porte fermée.

(2)

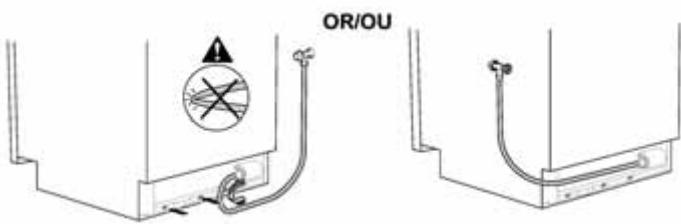

Important :

Vérifiez la teneur en calcaire de l'eau : toutes les informations nécessaires vous sont données dans le chapitre "réglage de l'adoucisseur" de votre carnet d'utilisation.

Lorsque le robinet est situé à gauche de l'appareil, utilisez la crosse "anti-pliage" fournie avec l'appareil pour éviter tout risque de plier le tuyau d'alimentation lors de l'encastrement du lave-vaisseau. (pour les tuyaux sécurité gros diamètre - selon modèle)

Robinet : à nez fileté, diamètre 20/27 (3/4" BSP).

Débit : 10 l/min minimum.

Pression: 1 bar à 10 bar (0,1 - 1 MPa)

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Notre Service des Eaux vous donnera les renseignements nécessaires.

Longueur tuyau d'alimentation : Appareil standard 1,50 m.

tension dangereuse

(selon modèle) tuyau équipée d'un dispositif électrique.

Branchement eau chaude :

Vérifiez que votre tuyau d'origine permet le raccordement d'eau chaude (marquage rouge sur le tuyau).

robinet auto-perceur, vérifiez que le début d'eau est

suffisant.

Vérifiez la présence du joint d'étanchéité et le bon serrage du raccord.

Vous pouvez si nécessaire modifier l'orientation du tuyau. Pour cela, dévissez le raccord situé à l'arrière de votre lave-vaisselle, en bas à gauche, puis faites pivoter le raccord selon besoin. Revissez le raccord à fond et vérifiez l'absence de fuite.

Pour les lave-vaiselle équipés de tuyau de sécurité : il est nécessaire de démonter le capot de protection (voir dessin ci-contre) pour pouvoir modifier l'orientation du tuyau. Pour cela, dévissez les deux vis (embout T20), retirez le capot de protection, orientez votre raccord, remontez le capot de

Lors d'une nouvelle installation, l'appareil doit être connecté au réseau de distribution d'eau avec un tuyau neuf, le tuyau usage ne doit pas être réutilisé.

Évacuation des eaux usées

Longueur du tuyau de vidange : standard 1,50 m. Vous pouvez s'il est nécessaire augmenter la longueur du tuyau de vidange (4m maxi). Dans ce cas, vérifier que la vidange est correcte.

Raccordez le tuyau de vidange :

• Sur un siphon ventilé.

• Sur un siphon d'évier.

Retirez l'obturateur du siphon.

Emanchez l'embout caoutchouc à fond. Si nécessaire, rajouter un collier.

• Directement sur votre évier.

Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.

Pour les appareils installés en colonne, l'évacuation de vidange ne doit pas dépasser le dessus de l'appareil.

Attention, tirez progressivement sur le

tuyau lors de la mise en place pour ne pas le plier.

Raccordement électrique

Tension secteur : 220-240V

Fusible : 10A, 13A ou 16A

Prise de courant avec mise à la terre obligatoire.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné ainsi qu'aux prescriptions supplémentaires de la Compagnie d'électricité. L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Nous ne pouvons pas être tenus responsables

pour tout incident causé par une mauvaise mise à la terre de l'appareil.

En cas de doute sur l'état de votre installation, n'hésitez pas à la faire contrôler par un technicien spécialisé.

L'installation doit être telle que la prise de courant doit rester accessible.

Installation de votre lave-vaisse

Ne pas utiliser de rallonge électrique, de prise multiple ou de programmeur électrique différé. L'installation doit être conforme aux normes du pays.

Votre lave-vaisselle est conforme aux directives européennes 73/23/CEE (directive basse tension), 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

Remplacement du cordon d'alimentation

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou une personne habilitée de qualification similaire afin d'éviter tous dangers.

Important pour les lave-vaisselle livrés sans prise de courant.

Les fils du câble de votre appareil sont colorés suivant les codes suivants :

• Vert et jaune Terre
• Bleu Neutre

Marron Phase

Dans le cas où les couleurs du câble ne correspondent pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marquée de la lecture E, du symbole 12 ou de couleur vert et jaune.

Le fil de couleur bleu doit être connecté au raccord marqué de la lecture N ou de couleur noire.

Le fil de couleur marron doit être connecté au raccord marqué de la phase L ou de la couleur rouge.

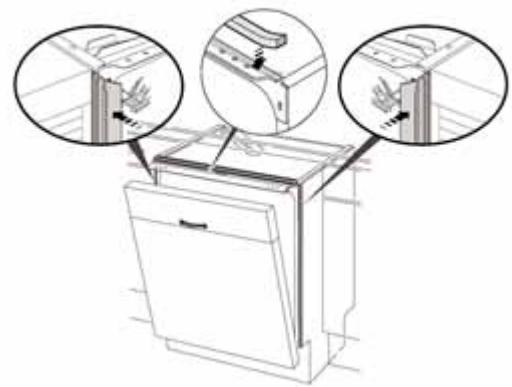

Bande mousse et joint d'insonorisation.

Pour une meilleure insonorisation de l'appareil encastré, installez les joints d'insonorisation et la bande mousse livrés avec votre lave-vaisselle.

(selon modele)

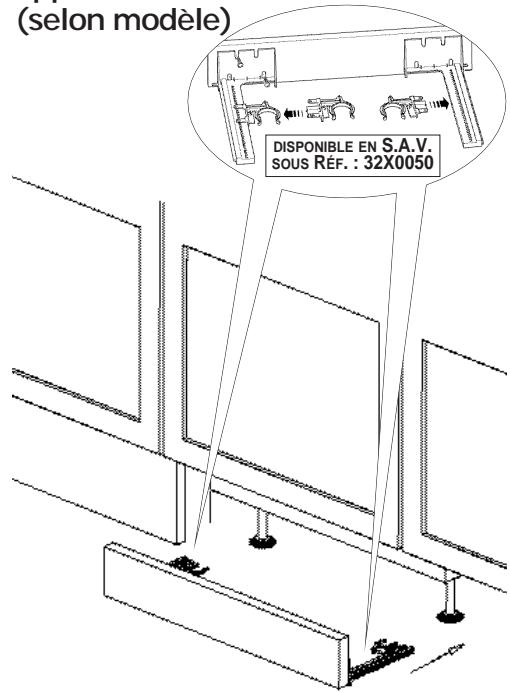

Montage de la plinthe régulable sur appareil encapsulable

(selon modele)

Consignes de sécurité

Pour votre sécurité, ne laissez pas la porte de votre lave-vaisselle entièrement ouverte après utilisation.

Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le et d'arrivée d'eau. Prenez contact avec notre service après-vente.

Au cas où l'installation de votre lave-vaisselle se fait sur un sol moquette, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.

Encastrement sous une table de cuisson

Si votre plan de travail est équipé d'une table de cuisson située

au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur.

Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

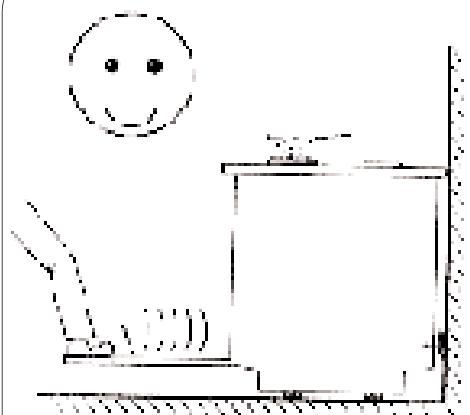

Lave-vaisselle avec table de cuisson incorporée

Pour ne pas gêner la manipulation des ustensiles de cuisine, il est

recommandé d'installer le lave-vaisselle de telle manière qu'il n'y ait pas de meuble ou de paroi à moins de 30 cm à droite et à gauche de la table de cuisson. Toutefois, cette distance peut être réduite mais ne doit pas être inférieure à 4 cm entre le bord de la table et tout meuble ou paroi dépassant le plan de travail à droite et à gauche du lave-vaisselle pour éviter tout risque de détérioration.

Votre lave-vaisselle combine 2 fonctions qui nécessitent, pour

qu'il soit utilisé en toute sécurité, d'être accroché impérativement au mur. Ceci, afin d'éviter que pendant le chargement ou le déchargement de la vaisselle, un enfant s'appuyant accidentellement sur la porte ne puisse provoquer la chute d'un récipient chaud (en ébullition) posé sur la plaque et se brûler gravement. Une notice explicative ainsi qu'un dispositif anti-basculement sont fournis avec cet appareil.

Ces consignes doivent être impérativement respectées.

Sans l'installation

Correction de la sécurité antibasculement : l'appareil ne fonctionne pas. Voir le document collé sur l'appareil.

Habillage de la porte :

Reportez-vous à la page 4.

Fixation insalliee = Sdcrlte

• Verte & Jaune :
• Terra - Bleu : Neutro
• Brun : Courant électrique
