BEDIENUNGSANLEITUNG VE305WE1 BRANDT

Installation der Spulmaschine 11-17

Waagerecht-Einstellung, Einstellung der Fuß … 11

Lärmschutzklappe 11

Einbau- oder Verkleidungsmöglichkeit 12

Wasseranschluss 13

Abwasserableitung 14

Stromanschluss 14-15

Schaumstoffband und Schalldämpfungsdichtung 16

Einbau der Kunststoffwinkel 16

Sicherheitsvorschriften 16

Einbau unter eine Herdplatte 16

Spülmaschine mit integrierter Herdplatte.17

Installation der Spülmaschine

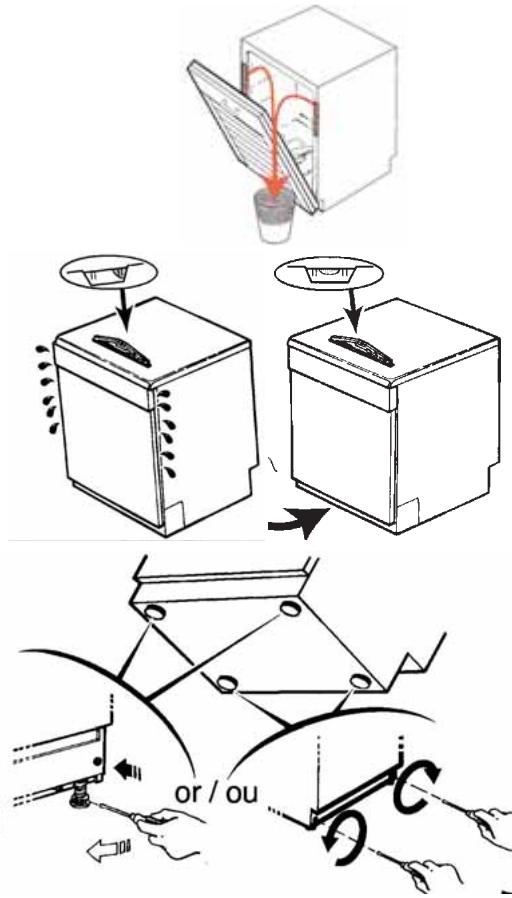

Die 2 roten Schutzkeile vorn am Gerät entfernen, da diese sonst Lecks verursachen konnen.

Waagerecht-Einstellung durch Einstellung der Fußbe

Darauf achten, dass die Spülmaschine gut im Lot ist und stabil liegt. Die vier Fußes sind einstellbar und konnen bei Bedarf mit einem Schraubendreher justiert werden. Durch eine schlechte Einstellung der Fußwird die Tur verlagert, die Spülmaschine wacklig und tritt Wasser aus.

Bei den Einbauispulmaschinen, bei denen die hinteren FüBe über zwei Rändelknöpfen an der Vorderseite unter eingestellt werden, die Einstellung mit dem Schraubendreher beenden, ohne jeder Gewalt anzuwenden, um die Arbeitsplattenicht zu beschädigen.

Lärmschutzklappe

Für eine bessere Schalldämmung sollte die mit der Spulmaschine mitgelieferte Klappe (je nach Modell) angebracht werden:

① - Die Spülmaschine leicht nach halten kippen und die Lärmschutzklappe am unteren Rand der Sockelleiste einklagen. Sich vom korrekten Einrasten an drei Punkten (Enden und Mitte) überzeugen.

② - Die Höhe der Klappe wird durch manuelles Abtrennen von einem oder mehreren Streifen justiert. Hierfür das Ende mit einer Schere einschneiden.

Die Klappe muss Bodenkontakt haben.

(1)

(2)

Installation der Spülmaschine

Freistehendes Gerät

Die obere Platte kann als Arbeitsplatte verwendet werden. Wir raten davon ab, die Spülmaschine zu nah an einer Wärmequelle aufzustellen, da die Platteneinfassung zerstört werden konnte.

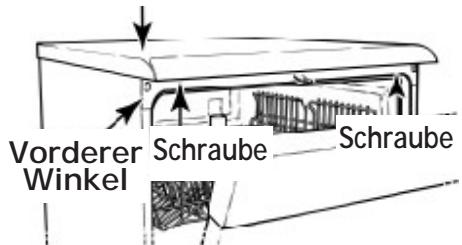

Einbaumogglichkeit

Soll die Spulmaschine unter eine bestehende Arbeitsplatte eingebaut werden:

Die obere Platte entfernen. Hierfür die 2 Schrauben unter der Randleste der oberen Platte entfernen. (Der Winkel muss am Gerät bleiben.)

Die Spülmaschine an ihren Standort einbauen.

Gegebenensfalls die Fußhöhe einstellen. Die Spulmaschine mit 2 Schrauben unter dem vorderen Winkel an der Kuchenarbeitsplatte befestigen.

Sollte die Arbeitsplatte aus Marmor oder einem ähnlichen Material sein, kann die Spulmaschine seitlich mit zwei Winkeln (über den Kundendienst oder den Handler erhält) befestigt werden.

Das Gerät kann auch in eine Säule (über dem Boden erhöht) eingebaut werden.

Obere Platte
D

Verkleidungsmöglichkeit

Die Gerätefarbe kann durch ein Verkleiden der Tur mit den umgebenden Möbeln harmonisiert werden.

Vorbereitung
- Eine Schichtplatte von hochstens 4 mm Dicke auf 595 x 585 mm zuschneiden.
- Verkleiden derTür
- Die 9 Befestigungsschrauben des Verkleidungsprofils entfernen und diesen abnehmer.
- Die zuvor zugeschnittene Verkleidungsplatte anbringen.
Die Winkelprofile stark auf die Verkleidungsplatte drucken und die Befestigungsschrauben festdrehen.

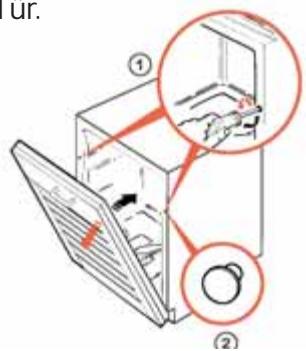

Ausgleichung der Tur (je nach Modell)
Gegebenenfalls die Federspannung justieren, um das Gewicht der Verkleidungsplatte auszugleichen. Die Einstellung ist leichter bei geschlossener Tur.

Installation der Spülmaschine

Wasseranschluss

Wichtig:

Den Kalkgehalt des

Wassers prufen: alle notwendigen Informationen stehen im Kapitel "Einstellung des Enthärters" der Gebrauchsanleitung.

Hahn: Gewindenase, Durchmesser 20/27 (3/4" BSP).

Durchlass: mindestens 10 l/min
Druck: 1 bis 10 bar (0,1 - 1MPa)
Bei einem hohen Druck
Druckregler vorgehen. Ihr Wass gibt thisbezüglich die notwer Auskünfte.
Länge des Zulaufschlauchs:
Standardgerät 1,50 m.

Symbol

"gefährliche Spannung" (je nach Modell) mit

einer Elektrovorrichtung ausgestatteter Schlauch.

Warmwasseranschluss:

Prufen, ob der Originalschauch einen Warmwasseranschluss ermöglich (rote Markierung auf dem Schlauch).

Beim Einsatz eines selbstbohrenden Hahns

prufen, ob der Wasserdurchlass ausreicht.

Auf das Vorhandensein der Dichtung und den richtigen Sitz des Anschlusses achten.

Wenn sich der Wasserhahn links vom Gerät befindet, den mitgelieferten Knickschutzbogen verwenden, damit beim Einbau der Spülmaschine der Zulaufschlauch* nicht geknicht werden kann.

(* Für Sicherheitsschläuche von groBem Durchmesser - je nach Modell)

Falls nötig kann die

Schlauchausrichtung geändert werden. Hierfür den Anschluss unter links auf der Rückseite der Spulmaschine losen und nach Bedarf drehen.

Den Anschluss wieder gut festziehen und prufen, dass er nicht leckt.

Bei Spulmaschinen, die mit einem

Sicherheitschlauch ausgestattet sind: Zum Ändern der

Schlauchausrichtung muss die

Schutzabdeckung ausgebaut werden (siehe nebenstehende Zeichnung).

Hierfür die beiden Schrauben losen (Einsatz T20), die Schutzabdeckung

entfernen, den Anschluss wie gewünscht ausrichten, die

Schutzabdeckung wieder aufsetzen.

Bei einer Neuinstallation muss das Gerät mit einem neuen Schlauch am Wassernet zangeschlüssen werden. Der gebrauchte Schlaucharf nicht wiederverwendet werden.

Installation der Spülmaschine

Abwasserableitung

Länge des Abwasserschlauchs: Standard 1,50 m. Die Länge des Abwasserschlauchs kann gegeben falls erhöht werden (max. 4 m). In diesen Fall muss geprüft werden, ob das Abwasser richtig abfließt.
Anschluss des Abwasserschlauchs:
- An einem belufteten Geruchverschluss.

• An einem Siphonverschluss.

Den Verschluss vom Wasserverschluss entfernen.

Den Gummiansatz bis zum Anschlag aufdrücken. Gegebenenfalls eine Klemmschelle verwenden.

• Direkt ander Spule.

Darauf achten, dass der Abwasserschlauch durch eine Halterung festgehalten wird, um Überschwemmungen zu vermeiden.

Bei Geräten, die in eine Säule eingebaut sind, daß die Abwasserableitung nicht über der Geräteoberkante liegen.

Achtung, bei der Installation vorsichtig am Schlauchziehen, damit dieser nicht geknicht wird.

Stromanschluss

Netzspannung: 220 V - 240 V
Sicherung: 10 A, 13 A oder 16 A
Die Steckdose muss geerdet sein.
Der elektrische Anschluß muß den Landes-vorschriften und den Zusatzvorschriften der Energieversorgungsunternehmens entspre-chen. Vor dem elektrischen Anschlußarf das Gerät nicht eingeschaltet sein.

Wir übernehmen keinerlei Haftung fur Störungen, die durch eine falsche Erdung der Maschine verursacht werden.

Im Zweifelsfall nicht zögern, die Stromanlage durch einen Fachmann prufen zu halten.

Die Installation muss so erfolgen, dass die Steckdose zugänglich bleibt.

Installation der Spülmaschine

Kein Verlängerungskabel, keine Mehrfachsteckdose oder Programmieruhr verwenden. Die Anlage muss den geltenden Landesnormen entsprechen.

Austausch des Netzkabels

Aus Sicherheitsgründen muss dieser Eingriff unbedingt vom Kundendienst des Herstellers oder von einem qualifizierten Fachmann durchgefuhrt werden.

Die Spülmaschine entspricht den europäischen Richtlinien 73/23/EWG (Niederspannungsrichtlinie), 89/336/EWG (Elektromagnetische Verträglichkeit), die durch die Richtlinie 93/68/EWG geändert wurden.

WICHTIG für die Geschirrspulmaschine ohne Stecker.

Die Drähte in der Zuleitung entsprechen folgendem Farbcode:

• Grün & Gelb: Erde
• Blau: Nullleiter
• Braun: Phase

Da die Drahtfarben in der Zuleitung these Gerätes nicht unbedingt mit dem Anschluss im Stecker übereinstimmen, wie folgt vorgehen: Der grün-gelbe Draht muss an dem mit dem Buchstaben „E" oder dem Erdungssymbol 12 gekennzeichneten bzw. grün-gelb-farbigen Pol angeschlossen werden.

Der blaue Draht muss an dem mit dem Buchstaben “N” gekennzeichneten bzw. schwarzen Pol angeschlossen werden.

Der braune Draht muss an dem mit dem Buchstaben "L" gekennzeichneten bzw. roten Pol angeschlossen werden.

Installation der Spülmaschine

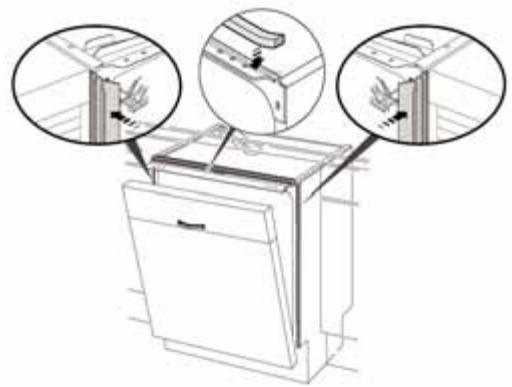

Schaumstoffband und

Schalldämpfungsdichtung

Für einen besseren Schallschutz des eingebauten Geräts sollen den die mit dem Gerät mitgelieferten Schalldämpfungsdichtungen und das Schaumstoffband installiert werden. (je nach Modell)

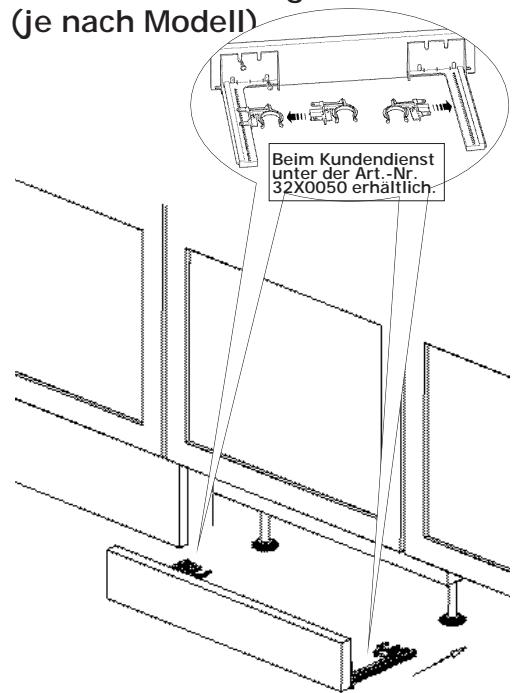

Anbringung des einstellbaren Sockels an Einbaugeräten

(jenach Modell)

Sicherheitsvorschriften

Für ihre Sicherheit: Lassen Sie die Spülmaschinentür nach dem Gebrauch nicht ganz offen stehen.

Bei einer Betriebsstörung des Geräts, den Stecker ziehen oder den betroffenen Stromkreis unterbrechen und den Zulaufhahn schreiben. unserem Kundendienst Kontakt aufnahmen.

Sollte die Spulmaschine auf Teppichboden aufgestellt werden, darauf auf achten, die FüBe so einzustellen, dass unter dem Gerät hugend Luft bleibt.

Einbau unter eine Herdplatte

Sollte in der Arbeitsplatte über der Spülmaschine eine Herdplatte sein, muss über der Spülmaschine unbedingt ein Wärmeschutz bebracht werden. These Isoliereinheit ist beim Handler erhältlich. Daran xen, genügend Platz zwischen dem Gasschlauch und der Oberseite der Spülmaschine zu lassen.

Installation der Spülmaschine

Spülmaschine mit integrierter Herdplatte

Um die Handhabung der Kuchengeräte nicht zu beeinträchtigen, sie empfehlen wir, die Spulmaschine so zu installieren, dass rechts und von der Herdplatte mindestens 30 cm Freiraum sind. Diese Abstand verringert werden, damit jedoch 4 cm zwischen dem Rand der spatte und einem Möbelstück oder einer Wand nicht unterschreiben, die rechts und links von der Spulmaschine über die Arbeitsplatte ausragen, um jegliche Beschädigungsgefahr zu vermeiden.

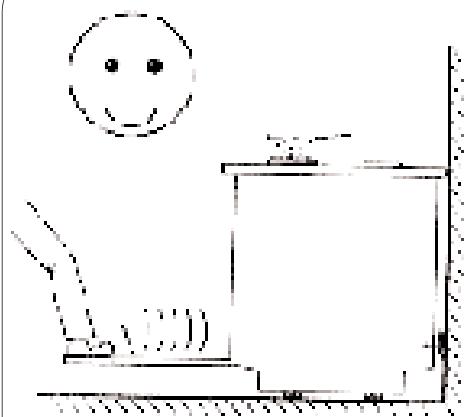

Die Spülmaschine kombiniert 2 Funktionen, die für einen vollig sicheren Betrieb die unbedingte Befestigung an der Wand

erfordern. Damit soll vermieden werden, dass während dem Bestücken oder Leeren der Spulmaschine ein Kind, das sich versehentlich auf die Tur stützt, den Fall eines auf dem Herd stehenden, bereits (kochenden) Behalters verursachen und sich schwere Verbrennungen zuziehen konnte. Eine Beschreibung und ein Kippschutz werden mit dem Gerät mitgeliefert.

These Vorschriften müssen unbedingt eingehalten werden.

Ohne den richtigen Einbau des Kippschutzes Funktioniert das Gerät nicht. Siehe das auf dem Gerät angebrachte Dokument.

Türverkleidung: Siehe Seite 12.

Angebrachte Befestigung
= Sicherheit
