Type de produit	Arroseur télescopique à 360° avec entraînement à turbine
Marque	Aqua Joe
Modèle	AJ6PSTBXL
Surface couverte maximale	455,2 m²
Diamètre maximal d'arrosage	24 m
Pression maximale	120 psi (8,3 bar)
Pression de service typique	60 psi (4,1 bar)
Débit maximal	35,2 L/min
Portée maximale du jet	12 m
Nombre de formes de jet	6 (multiple, brume, intense, plat, éventail, mini)
Angle d'arrosage réglable	5° à 360°
Hauteur du trépied	95,3 cm à 132,3 cm (télescopique)
Matériau du trépied	Aluminium
Raccord pour boyau	Embout standard pour boyau d'arrosage
Poids net	1,7 kg
Alimentation	Aucune (pression d'eau uniquement)
Réglages	Forme, portée, angle, débit
Entretien	Purger après utilisation, éviter le gel
Garantie	2 ans limitée (usage résidentiel)
Service client	1-866-SNOWJOE (1-866-766-9563)

FOIRE AUX QUESTIONS - AJ6PSTBXL Aqua Joe

Comment régler la forme du jet ?

Utilisez le réglage de forme de jet (molette) pour choisir parmi six formes : multiple, brume, intense, plat, éventail ou mini (voir Fig. 1 du manuel).

Comment ajuster la portée du jet ?

Tournez le réglage de portée du jet (Fig. 2) pour augmenter ou diminuer la distance d'arrosage, jusqu'à 12 m maximum.

Comment régler l'angle d'arrosage ?

Faites coulisser les ergots sur la tête d'arrosage pour régler l'angle de 5° à 360° (Fig. 3). Les positions intermédiaires sont possibles.

Comment purger l'arroseur après utilisation ?

Après utilisation, fermez l'arrivée d'eau et purgez l'arroseur en inclinant la tête pour évacuer l'eau résiduelle. Ne laissez jamais d'eau geler à l'intérieur.

Que faire en cas de gel ?

L'eau en gelant peut endommager l'arroseur. Avant l'hiver, purgez complètement l'eau et rangez l'appareil à l'abri du gel. Ne stockez pas à l'extérieur si les températures descendent sous 0 °C.

Comment assembler et régler le trépied ?

Dépliez les trois branches du trépied et enfoncez les pointes dans le sol. Réglez la hauteur en desserrant le manchon de verrouillage, déployez la tige télescopique, puis verrouillez en tournant le manchon dans le sens horaire.

Comment raccorder le boyau d'arrosage ?

Vissez l'extrémité de votre boyau d'arrosage standard sur l'embout pour boyau situé à la base de l'arroseur (Fig. 8). Assurez-vous que le joint est étanche.

Quelle pression d'eau est recommandée ?

La pression de service typique est de 60 psi (4,1 bar). La pression maximale admissible est de 120 psi (8,3 bar). Ne dépassez pas cette limite.

Comment nettoyer l'arroseur ?

Après utilisation, purgez l'eau puis essuyez l'appareil avec un chiffon doux. N'utilisez pas de nettoyants abrasifs. Vérifiez que les buses ne sont pas obstruées.

Où trouver des pièces de rechange ?

Les pièces d'usure (joints, etc.) sont disponibles sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

MODE D'EMPLOI AJ6PSTBXL Aqua Joe

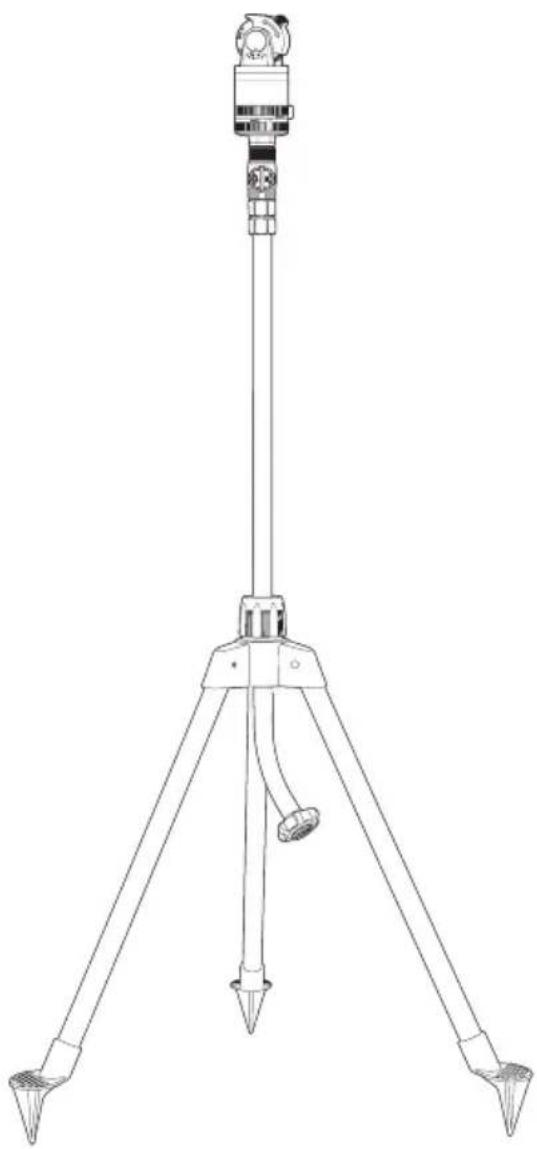

Arroseur télescopique à 360°

SIX FORMES DE JET | ENTRAÎNEMENT À TURBINE

Modèle AJ-6PSTB-XL

Si vous avez des questions ou des commentaires, veuillez appeler le service clientèle Snow Joe® + Sun Joe® au :

1-866-SNOWJOE (1-866-766-9563)

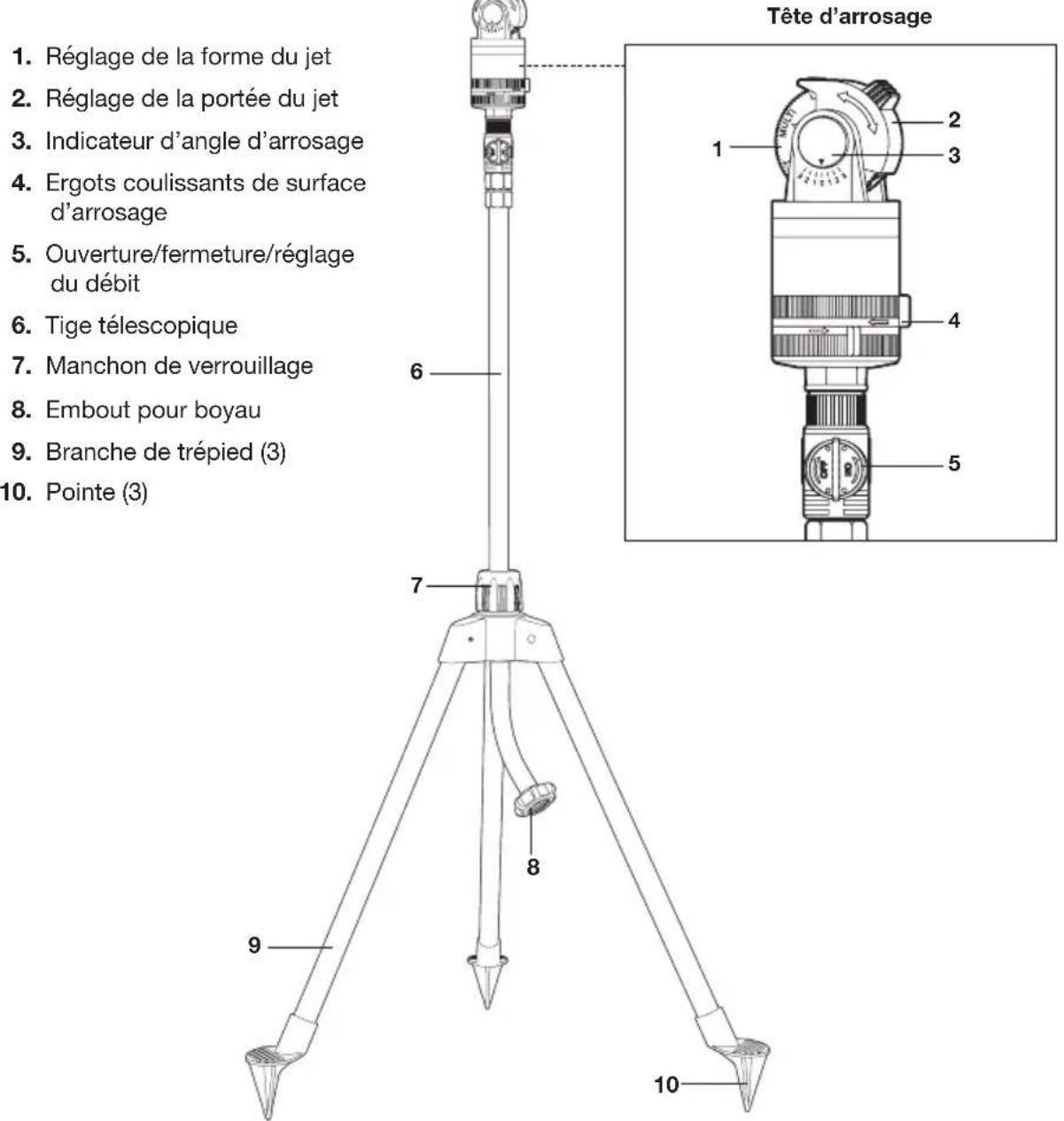

Apprenez à mieux connaître votre arroseur télescopique à 360° et à entraînement à turbine

Avant d'utiliser votre arroseur télescopique, lisez attentivement le manuel d'utilisation et les consignes de sécurité. Pour vous familiariser avec l'emplacement des différents réglages et commandes, comparez l'illustration ci-dessous avec votre arroseur. Conservez ce manuel pour pouvoir le consulter dans le futur.

Tête d'arrosage 1. Réglage de la forme du jet 2. Réglage de la portée du jet 3. Indicateur d'angle d'arrosage 4. Ergots coulissants de surface d'arrosage 5. Ouverture/fermeture/réglage du débit 6. Tige télescopique 7. Manchon de verrouillage 8. Embout pour boyau 9. Branche de trépied (3) 10. Pointe (3)

Données techniques

Surface couverte max. 455,2 m²

Diamètre max. de surface.... 24 m circulaire d'arrosage

Pression max.* 120 psi

Débit max. la buse étant.... 35,2 l/min ouverte à pression minimale

Formes de jets 6

Surface d'arrosage.... Secteur circulaire réglable partiel ou complet à 360°

Hauteur du trépied..... 95,3 cm à 132,3 cm télescopique

Support..... Trépied en aluminium

Taille de raccord.... Boyau d'arrosage standard

Poids net 1,7 kg

* Pointe de pression lors du refoulement initial; la pression de service sous charge typique est de 60 psi.

Six formes de jet réglables

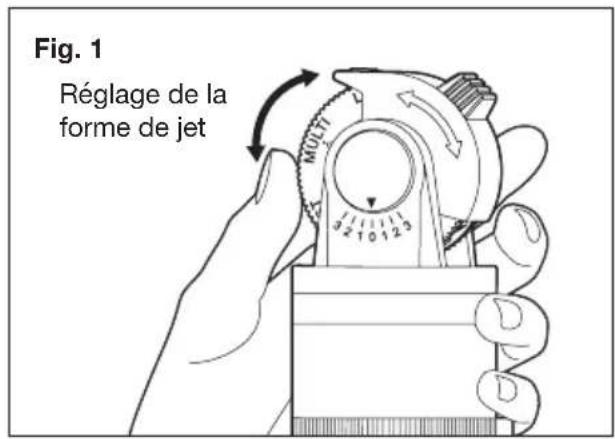

Utilisez le réglage de forme de jet pour choisir celle que vous souhaitez : multiple, brume, intense, plat, éventail, mini (Fig. 1).

Fig. 1 Réglage de la forme de jet MULTI

MULTIPLE BRUME

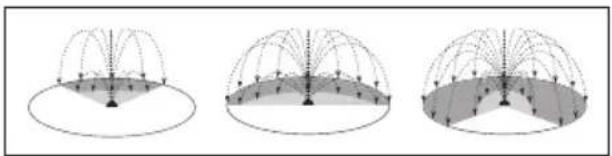

Réglage de la portée

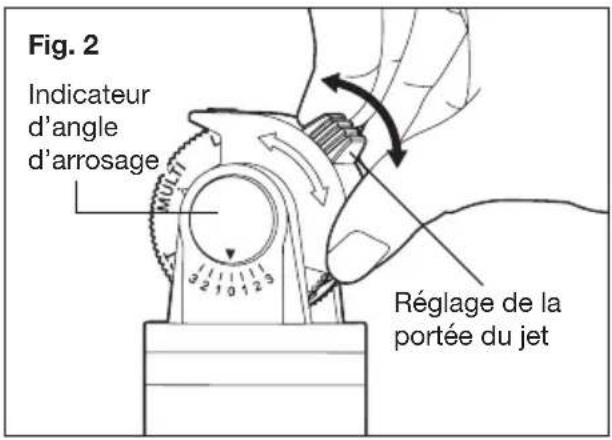

Utilisez le réglage de distance d'arrosage pour régler la portée du jet (Fig. 2).

Fig. 2 Indicateur d'angle d'arrosage Réglage de la portée du jet

Réglage de la surface d'arrosage

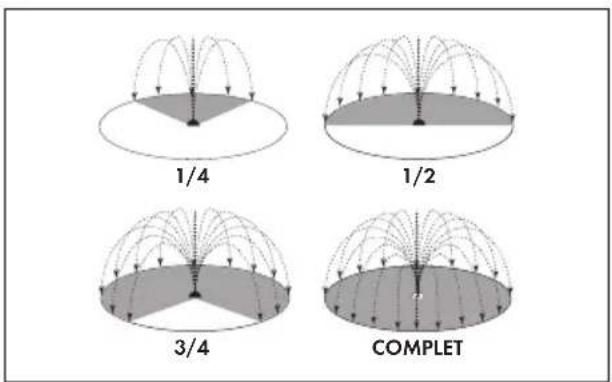

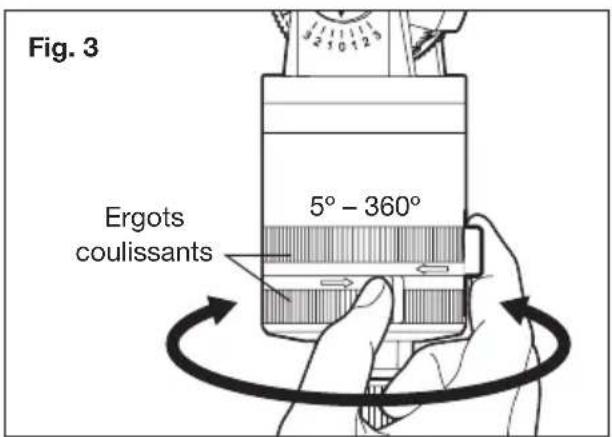

Vous pouvez régler la surface d'arrosage de 5° à 360° en faisant coulisser les ergots (Fig. 3).

Fig. 3 Ergots coulissants 5° - 360°

1/4 1/2 3/4 COMPLET

Réglage du débit

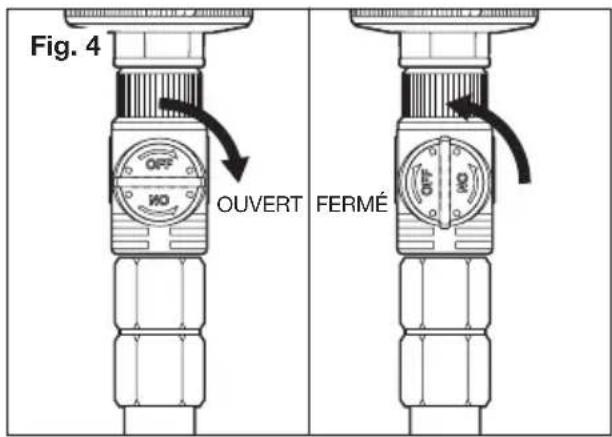

Tournez le réglage de débit dans le sens horaire pour ouvrir l'arroseur ou augmenter le débit. Tournez-le dans le sens antihoraire pour fermer l'arroseur ou réduire le débit (Fig. 4).

Fig. 4 OUVERT FERMÉ

Trépied télescopique

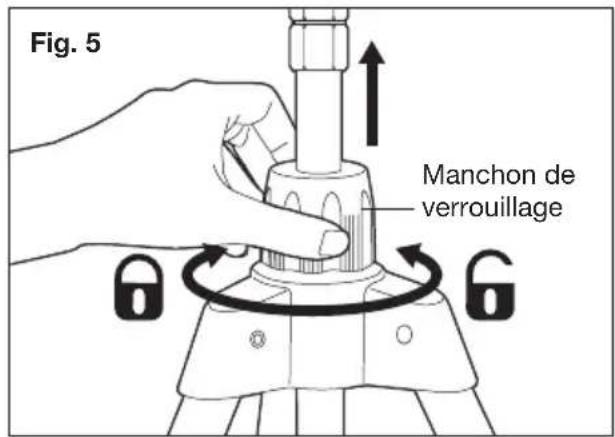

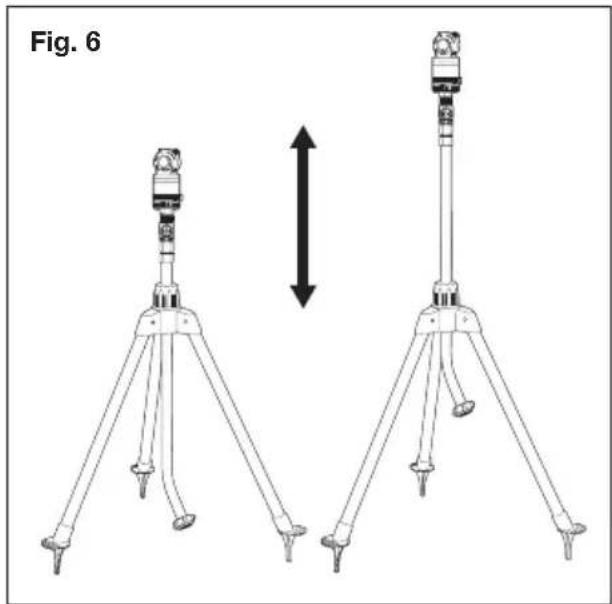

Pour régler la hauteur du trépied, desserrez le manchon de verrouillage et déployez la tige télescopique à la hauteur voulue. Une fois en place, verrouillez la tige télescopique en tournant le manchon de verrouillage dans le sens horaire (Fig. 5 et 6).

Fig. 5 Manchon de verrouillage

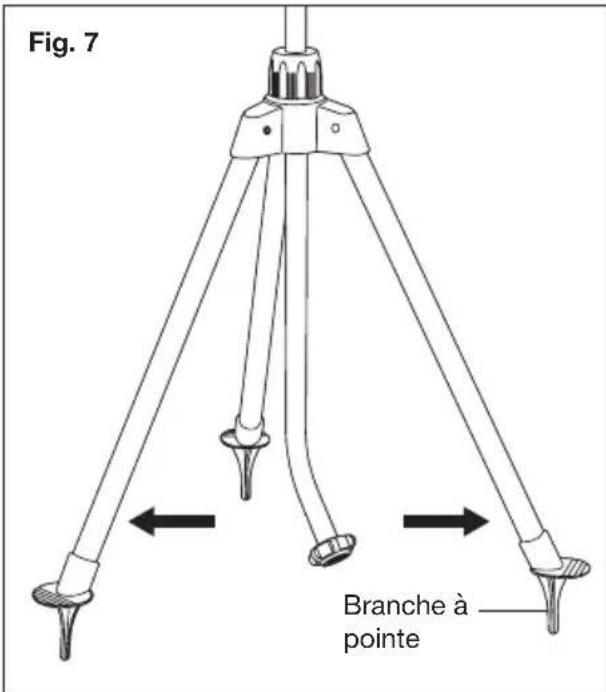

Pour une meilleure stabilité, les pointes s'enfoncent dans le sol sans laisser de marques apparentes, vous donnant ainsi la possibilité de déplacer le trépied à votre guise pour couvrir différentes zones (Fig 7).

Ouvrez complètement les branches à pointe et enfoncez-les dans le sol.

Fig. 7 Branche à pointe

Branchement du boyau d'arrosage

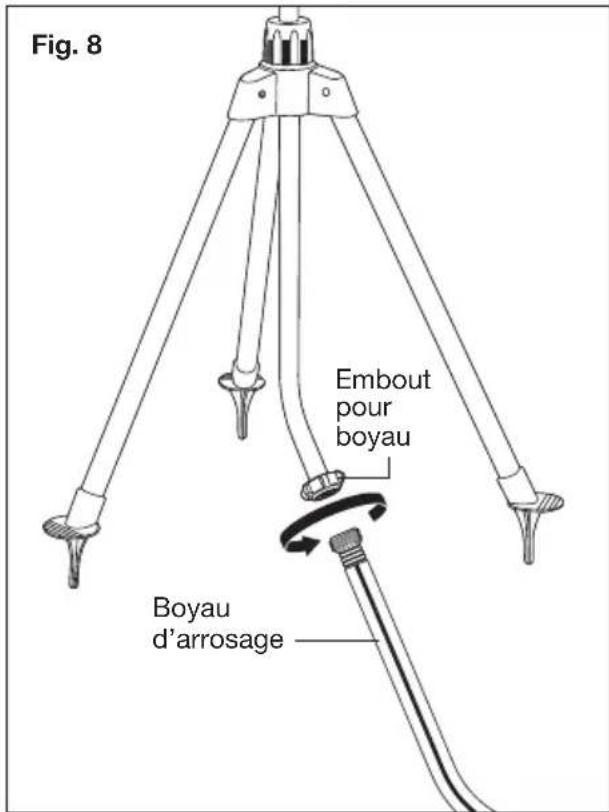

Attachez votre boyau d'arrosage à l'embout sur l'arroseur (Fig. 8).

Fig. 8 Embout pour boyau Boyau d'arrosage

Conseils pour l'arrosage

Arrosez uniquement si cela est nécessaire, de préférence le matin afin de réduire au minimum l'évaporation. Pour favoriser la croissance en profondeur des racines, arrosez généreusement, mais peu fréquemment. Pour empêcher le ruissellement d'eau, surveillez la façon dont l'eau est arrosée.

REMARQUE : puisque l'eau se dilate quand elle gèle, purgez complètement l'eau des arroseurs et des boyaux d'arrosage afin de ne pas les endommager lorsque la température descend sous 0 °C.

Entretien

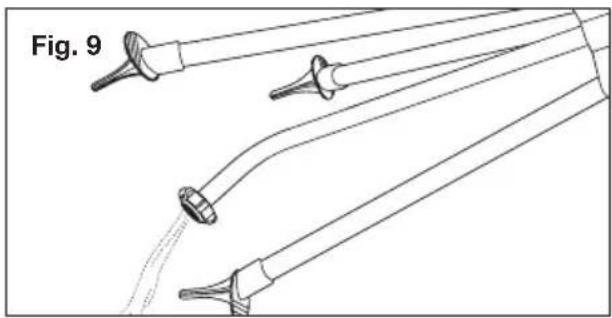

Après utilisation, purgez l'arroseur. NE PAS laisser d'eau geler dans l'arroseur (Fig. 9).

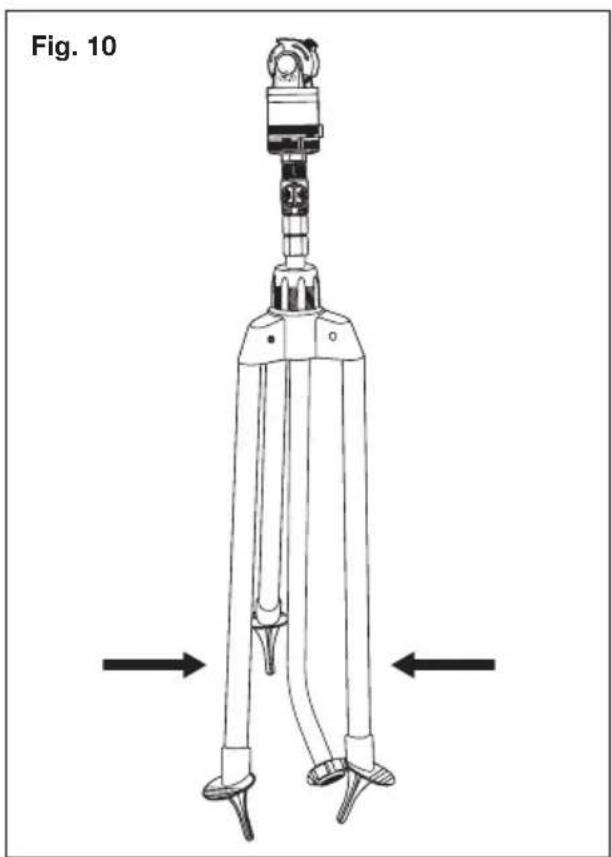

Repliez les branches du trépied avant de le remiser (Fig. 10).

Entretien, réparations et assistance technique

Si votre arroseur télescopique à 360° et à entraînement à turbine Aqua Joe® AJ-6PSTB-XL nécessite une réparation ou un entretien, veuillez appeler le service clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Numéros de modèle et de série

Lorsque vous communiquez avec l'entreprise pour prendre rendez-vous pour une intervention technique chez un revendeur agréé, vous devez fournir les numéros de modèle et de série qui se trouvent sur l'étiquette autocollante apposée sur l'arroseur. Copiez ces numéros dans l'espace réservé ci-dessous.

Veuillez noter les numéros suivants sur l'étiquette autocollante de votre nouvelle produit : N° de modèle : A | J | - | 6 | P | S | T | B | - | X | L | N° de série :

La promesse de SNOW JOE® + SUN JOE® à ses clients

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous efforçons de vous rendre l'utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu'un produit Snow Joe®, Sun Joe® ou Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d'utilisation normales. Nous pensons qu'il est important que vous sachez ce que vous pouvez attendre de nous. C'est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

Notre garantie:

Snow Joe déclare et garantit que les Produits neufs, d'origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu'ils font l'objet d'une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à compter de la date d'achat au détail par l'acheteur primitif auprès de Snow Joe ou d'un des revendeurs agréés de Snow Joe, preuve d'achat à l'appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si votre Produit ne fonctionne pas ou si une pièce spécifique couverte par les modalités de la présente Garantie fait l'objet d'un problème quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n'est-ce pas?

La présente Garantie vous donne des droits judiciaires spécifiques, et vous pouvez également avoir d'autres droits qui peuvent varier d'une province ou d'un territoire à l'autre.

Enregistrement du produit:

Snow Joe vous recommande vivement d'enregistrer votre Produit. Vous pouvez l'enregistrer en ligne sur le site snowjoe. com/register, ou en imprimant et en envoyant par courrier une carte d'enregistrement offerte en ligne sur notre site Web, ou par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l'adresse help@snowjoe. com. Le fait de ne pas enregistrer l'achat de votre Produit n'a aucune conséquence sur vos droits concernant la garantie. Toutefois, l'enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle.

Qui peut revendiquer la couverture de la garantie?

La présente Garantie est étendue par Snow Joe à l'acheteur et propriétaire primitif du Produit.

Qu'est-ce qui n'est PAS couvert?

La présente Garantie ne s'applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s'il fait l'objet d'une location. La présente Garantie ne s'applique pas non plus si le Produit a été acheté auprès d'un revendeur non agréé. La présente garantie ne couvre pas non plus les changements cosmétiques qui n'affectent pas le rendement. Les pièces d'usure comme les courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site snowjoe. com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).
