Tipo de producto	Aspersor telescópico de 360° con accionamiento de turbina
Marca	Aqua Joe
Modelo	AJ6PSTBXL
Superficie máxima cubierta	455,2 m²
Diámetro máximo de riego	24 m
Presión máxima	120 psi (8,3 bar)
Presión de servicio típica	60 psi (4,1 bar)
Caudal máximo	35,2 L/min
Alcance máximo del chorro	12 m
Número de formas de chorro	6 (múltiple, niebla, intenso, plano, abanico, mini)
Ángulo de riego ajustable	5° a 360°
Altura del trípode	95,3 cm a 132,3 cm (telescópico)
Material del trípode	Aluminio
Conexión para manguera	Conector estándar para manguera de jardín
Peso neto	1,7 kg
Alimentación	Ninguna (solo presión de agua)
Ajustes	Forma, alcance, ángulo, caudal
Mantenimiento	Purgar después de usar, evitar la congelación
Garantía	2 años limitada (uso residencial)
Servicio al cliente	1-866-SNOWJOE (1-866-766-9563)

Preguntas frecuentes - AJ6PSTBXL Aqua Joe

¿Cómo ajustar la forma del chorro?

Use el ajuste de forma de chorro (rueda) para elegir entre seis formas: múltiple, niebla, intenso, plano, abanico o mini (ver Fig. 1 del manual).

¿Cómo ajustar el alcance del chorro?

Gire el ajuste de alcance del chorro (Fig. 2) para aumentar o disminuir la distancia de riego, hasta 12 m como máximo.

¿Cómo ajustar el ángulo de riego?

Deslice las pestañas en la cabeza de riego para ajustar el ángulo de 5° a 360° (Fig. 3). Las posiciones intermedias son posibles.

¿Cómo purgar el aspersor después de su uso?

Después de su uso, cierre el suministro de agua y purgue el aspersor inclinando la cabeza para evacuar el agua residual. Nunca deje que el agua se congele en el interior.

¿Qué hacer en caso de congelación?

El agua al congelarse puede dañar el aspersor. Antes del invierno, purgue completamente el agua y guarde el aparato protegido de la congelación. No almacene en el exterior si las temperaturas bajan de 0 °C.

¿Cómo montar y ajustar el trípode?

Despliegue las tres patas del trípode y clave las puntas en el suelo. Ajuste la altura aflojando el manguito de bloqueo, despliegue la varilla telescópica, luego bloquee girando el manguito en sentido horario.

¿Cómo conectar la manguera de jardín?

Enrosque el extremo de su manguera de jardín estándar en el conector para manguera ubicado en la base del aspersor (Fig. 8). Asegúrese de que la junta sea hermética.

¿Qué presión de agua se recomienda?

La presión de servicio típica es de 60 psi (4,1 bar). La presión máxima admisible es de 120 psi (8,3 bar). No exceda este límite.

¿Cómo limpiar el aspersor?

Después de su uso, purgue el agua y luego limpie el aparato con un paño suave. No use limpiadores abrasivos. Verifique que las boquillas no estén obstruidas.

¿Dónde encontrar piezas de repuesto?

Las piezas de desgaste (juntas, etc.) están disponibles en el sitio web snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

MANUAL DE USUARIO AJ6PSTBXL Aqua Joe

Si tiene preguntas o comentarios, comuníquese con el centro de servicio al cliente de Snow Joe ^® + Sun Joe ^® llamando al:

1-866-SNOWJOE (1-866-766-9563)

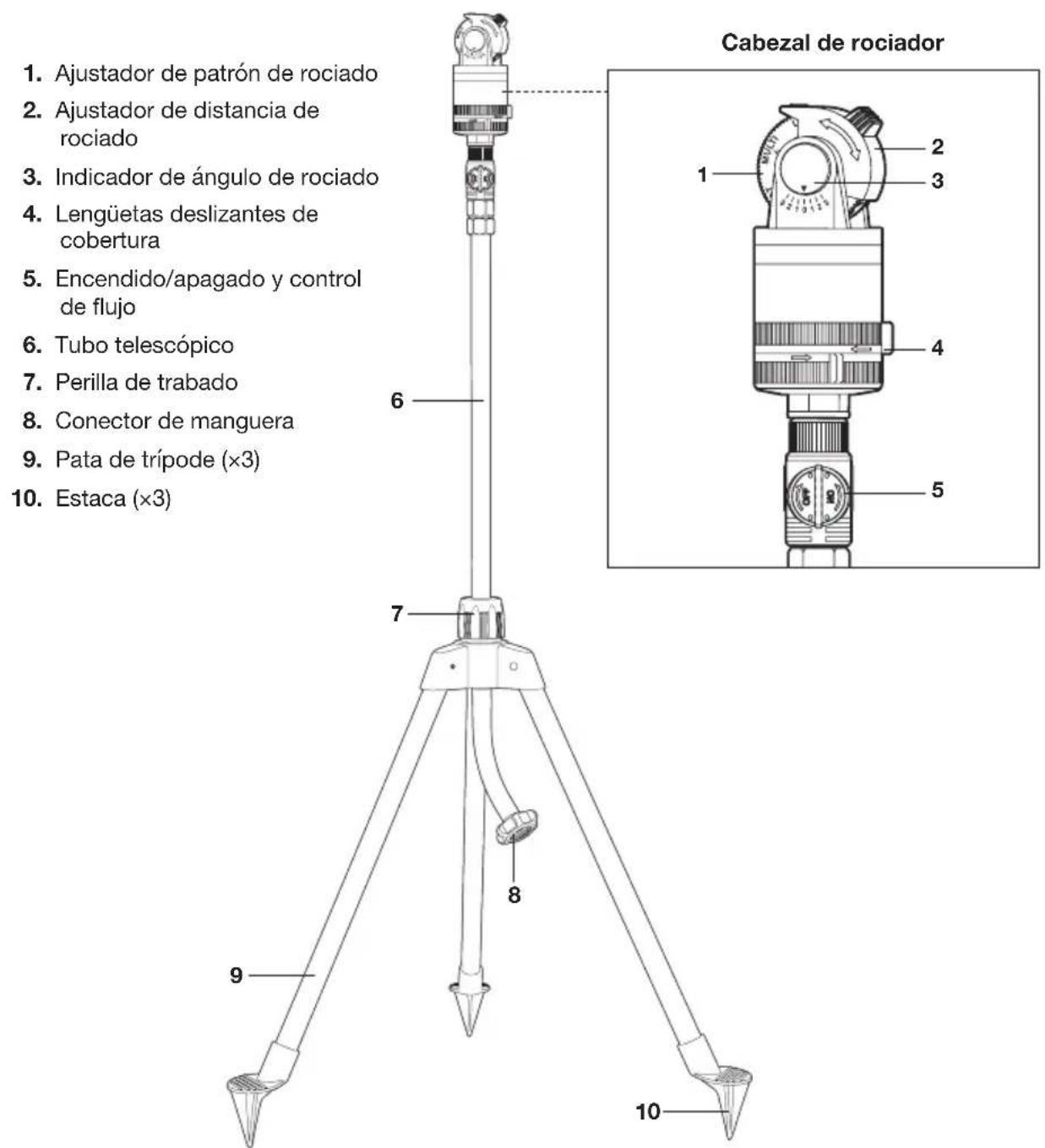

Conozca su rociador telescópico Turbo Drive 360°

Lea detenidamente este manual del propietario y las reglas de seguridad antes de usar su rociador telescópico. Compare la ilustración debajo con la unidad real para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este manual para futuras referencias.

Cabezal de rociador 1. Ajustador de patrón de rociado 2. Ajustador de distancia de rociado 3. Indicador de ángulo de rociado 4. Lengüetas deslizantes de cobertura 5. Encendido/apagado y control de flujo 6. Tubo telescópico 7. Perilla de trabajo 8. Conector de manguera 9. Pata de trípode (×3) 10. Estaca (×3)

Datos técnicos

Cobertura máx. .....4,900 pie ^2 (455.2 m ^2 )

Diámetro máx. de rociado ..... 79 pies (24 m)

Presión máx.* 120 PSI

Caudal máx. con boquilla 9.3 GPM abierta a mínima presión (35.2 L/min)

Distancia máx. de rociado .... 39.5 pies (12 m)

Patrones de rociado 6

Cobertura ajustable .....De parcial a círculo completo de 360°

Altura de trípode ..... De 37.5 a 51.7 plg telescópico (de 95.3 a 131.3 cm)

Base Trípode de aluminio

Tipo de conector .... Manguera de jardín estándar

Peso neto 3.8 lb (1.7 kg)

Operación

Seis patrones de rociado seleccionables

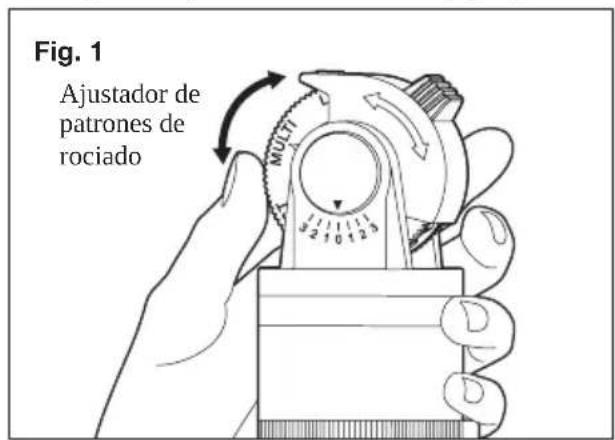

Use el ajustador de patrones de rociado para seleccionar el patrón de rociado deseado: multi, rocío, grande, plano, abanico, mini (Fig. 1).

Fig. 1 Ajustador de patrones de rociado

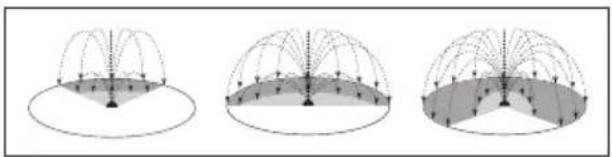

Control de distancia

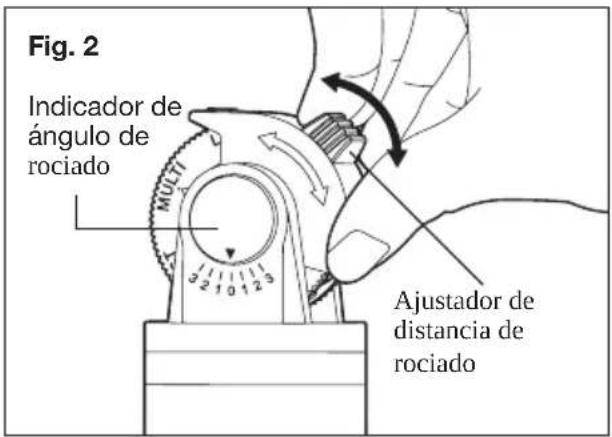

Use el ajustador de distancia de rociado para modificar el alcance del rociado. (Fig. 2).

Fig. 2 Indicador de ángulo de rociado MULTI 3 2 1 0 1 2 3 Ajustador de distancia de rociado

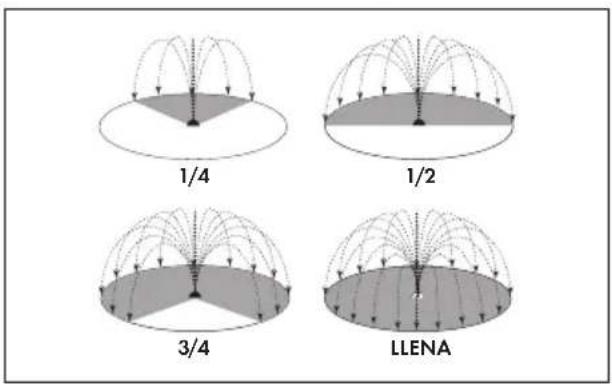

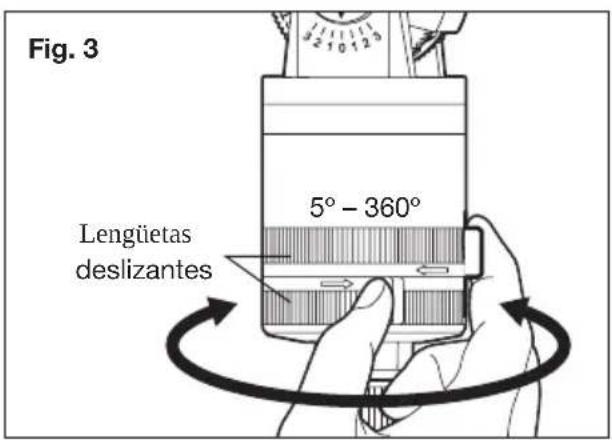

Las lengüetas deslizantes permiten un ajuste de cobertura de 5° a 360° (Fig. 3).

Fig. 3 5° - 360° Lengüetas deslizantes

1/4 1/2 3/4 LLENA

Encendido/apagado y control de flujo

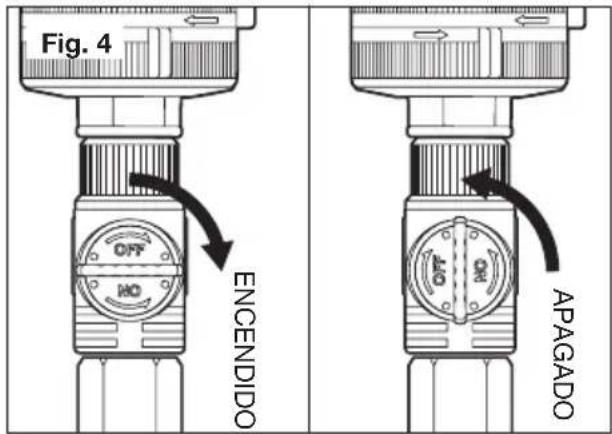

Gire el control de flujo en sentido horario para activar o incrementar el flujo. Gírelo en sentido antihorario para reducir o apagar el flujo (Fig. 4).

Fig. 4 ENCENDIDO APAGADO

Trípode telescópico

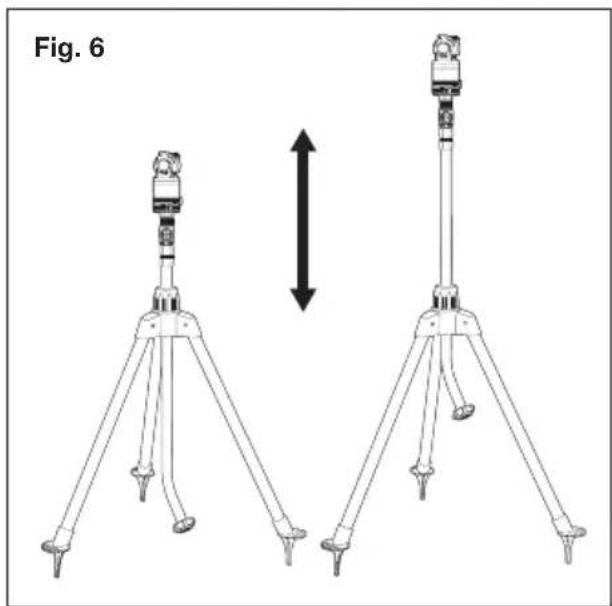

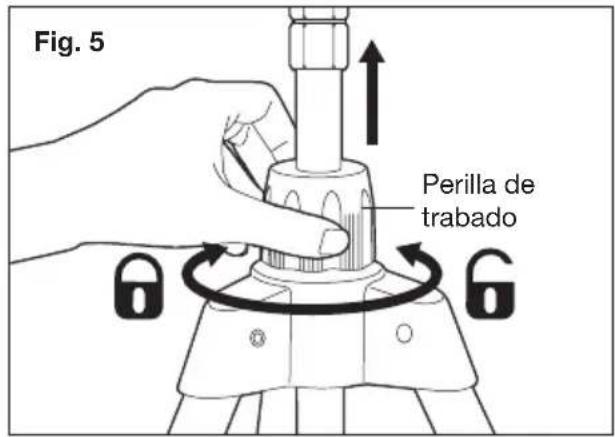

Para extender el trípode, afloje la perilla de trabado y extienda el tubo telescópico a la altura deseada. Trabe el tubo en su posición girando la perilla de trabado en sentido antihorario (Figs. 5 y 6).

Fig. 5 Perilla de trabajo

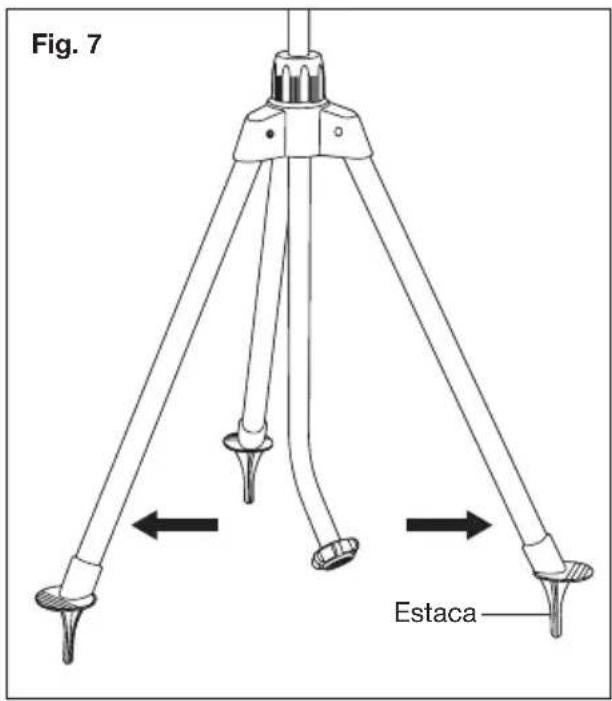

Las estacas de las patas perforan el suelo para una mayor estabilidad sin dañar su jardín mientras desplaza el rociador para cubrir distintas áreas (Fig. 7).

Extienda las patas y entierre las estacas en el suelo.

Fig. 7 Estaca

Conexión a la manguera de jardín

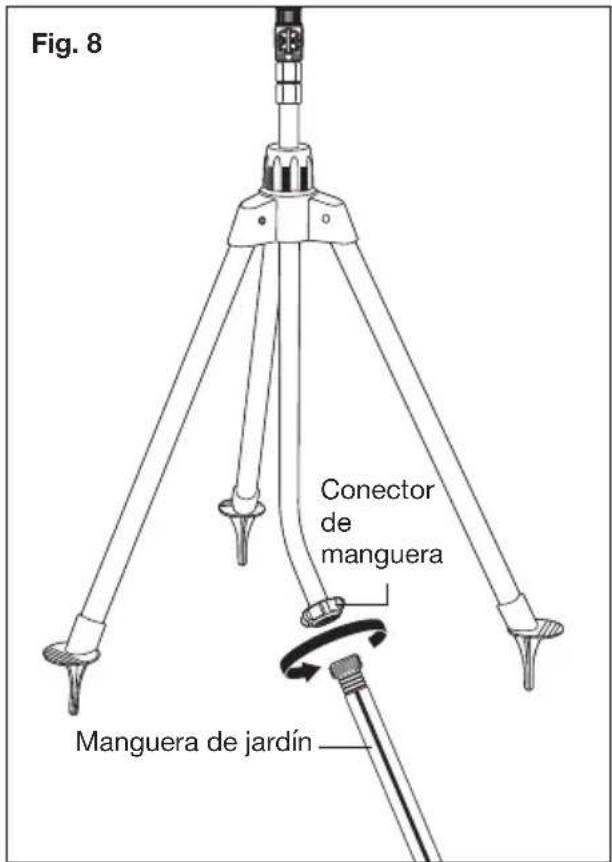

Conecte su manguera de jardín al conector de manguera (Fig. 8).

Fig. 8 Conector de manguera Manguera de jardín

Consejos de irrigación

Riegue solo cuando sea necesario, preferentemente en las mañanas, para minimizar la pérdida de agua a través de la evaporación. Para estimular un crecimiento profundo de raíces, riegue profundamente pero tan infrecuentemente como sea posible. Esté siempre atento al riego para evitar escurrimientos.

NOTA: ya que el agua se expande al congelarse, drene completamente el agua de los rociadores y mangueras para evitar daños si la temperatura cae por debajo de los 32°F (0°C).

Mantenimiento

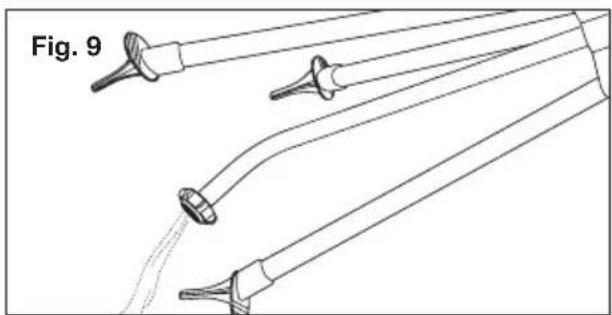

Drene el rociador después del uso. NO PERMITA que el agua se congele en el rociador (Fig. 9).

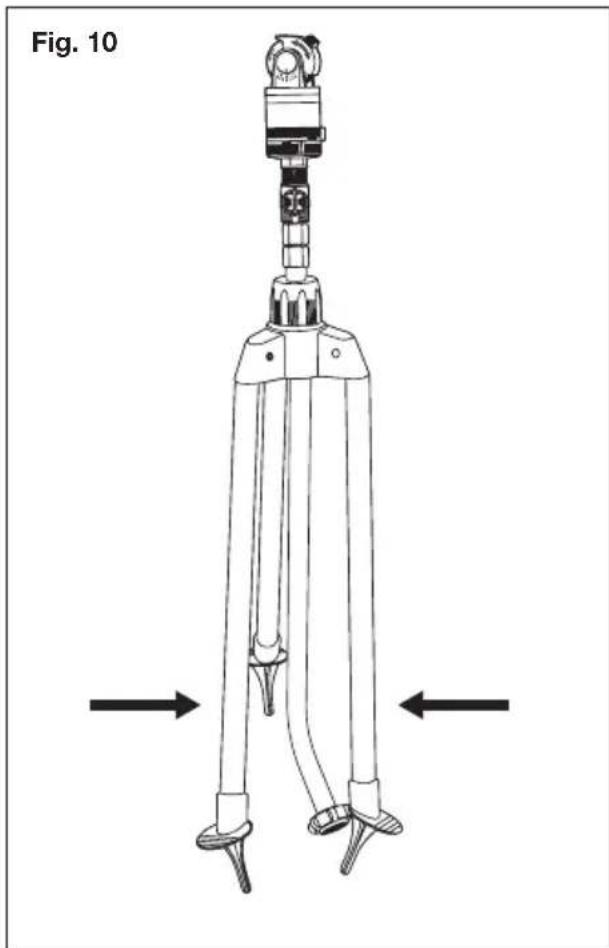

Pliegue las patas del trípode para su almacenamiento (Fig. 10).

Si su rociador telescópico Turbo Drive 360° AJ-6PSTB-XL de Aqua Joe® requiere servicio o mantenimiento, comuníquese con la central de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

Modelo y número de serie

Al contactar a la empresa o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie, los cuales se encuentran en la etiqueta colocada en el rociador. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto: Modelo: A | J | - | 6 | P | S | T | B | - | X | L | N° de serie:

LA PROMESA DE SNOW JOE® + SUN JOE® AL CLIENTE

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe ^® , Sun Joe ^® , o Aqua Joe ^® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).
