AJ-6PSTB-RM - Programmateur d'arrosage Aqua Joe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Arroseur télescopique à 360° avec entraînement à turbine
Marque	Aqua Joe
Modèle	AJ-6PSTB-RM
Formes de jet	6 : multiple, brume, intense, plat, éventail, mini
Surface couverte maximale	418 m²
Diamètre de couverture maximal	23 m (circulaire)
Pression d'eau maximale	120 psi (pression de service typique 60 psi)
Débit maximal	35,2 L/min (buse ouverte à pression minimale)
Portée maximale du jet	11,5 m
Angle d'arrosage réglable	De 30° à 360° (secteur circulaire partiel ou complet)
Hauteur du trépied télescopique	78,7 cm à 114,8 cm
Poids net	1,4 kg
Matériau du trépied	Aluminium
Taille de raccord	Standard (embout pour boyau)
Réglages	Forme du jet, portée, surface d'arrosage, débit (ouverture/fermeture)
Entretien	Purger l'arroseur après utilisation ; ne pas laisser geler
Stockage	Replier les branches du trépied avant remisage
Garantie	2 ans pour usage résidentiel (pièces et main-d'œuvre)
Service client	1-866-SNOWJOE (1-866-766-9563)

FOIRE AUX QUESTIONS - AJ-6PSTB-RM Aqua Joe

Comment régler la forme du jet ?

Utilisez le réglage de forme de jet pour choisir parmi six formes : multiple, brume, intense, plat, éventail ou mini (Fig. 1).

Comment ajuster la portée du jet ?

Tournez le réglage de distance d'arrosage pour augmenter ou réduire la portée du jet (Fig. 2).

Comment régler la surface d'arrosage ?

Faites coulisser les ergots pour régler la surface de 30° à 360° (Fig. 3).

Comment ouvrir ou fermer l'arroseur ?

Tournez le réglage de débit dans le sens horaire pour ouvrir ou augmenter le débit, antihoraire pour fermer ou réduire (Fig. 4).

Comment ajuster la hauteur du trépied ?

Desserrez le manchon de verrouillage, déployez la tige télescopique à la hauteur souhaitée, puis verrouillez en tournant le manchon dans le sens horaire (Fig. 5 et 6).

Comment fixer le boyau d'arrosage ?

Attachez votre boyau à l'embout sur l'arroseur (Fig. 8).

Comment stabiliser le trépied ?

Ouvrez complètement les branches à pointe et enfoncez les pointes dans le sol (Fig. 7).

Comment entretenir l'arroseur en hiver ?

Purgez complètement l'eau de l'arroseur pour éviter les dégâts de gel. Ne laissez pas d'eau geler à l'intérieur (Fig. 9).

Comment ranger l'arroseur après utilisation ?

Repliez les branches du trépied avant de le remiser (Fig. 10).

Que faire si l'arroseur a besoin de réparation ?

Appelez le service clientèle Snow Joe + Sun Joe au 1-866-SNOWJOE (1-866-766-9563) pour obtenir de l'aide.

MODE D'EMPLOI AJ-6PSTB-RM Aqua Joe

ARROSEUR TÉLESCOPIQUE À 360°

SIX FORMES DE JET | ENTRAINEMENT À TURBINE

Modèle AJ-6PSTB

Si vous avez des questions ou des commentaires, veuillez appeler le service clientèle Snow Joe ^+ Sun Joe au:

1-866-SNOWJOE (1-866-766-9563)

Apprenez à很好地 connaître vosu arroseur téléscopique à 360^ et aentrainement a turbine

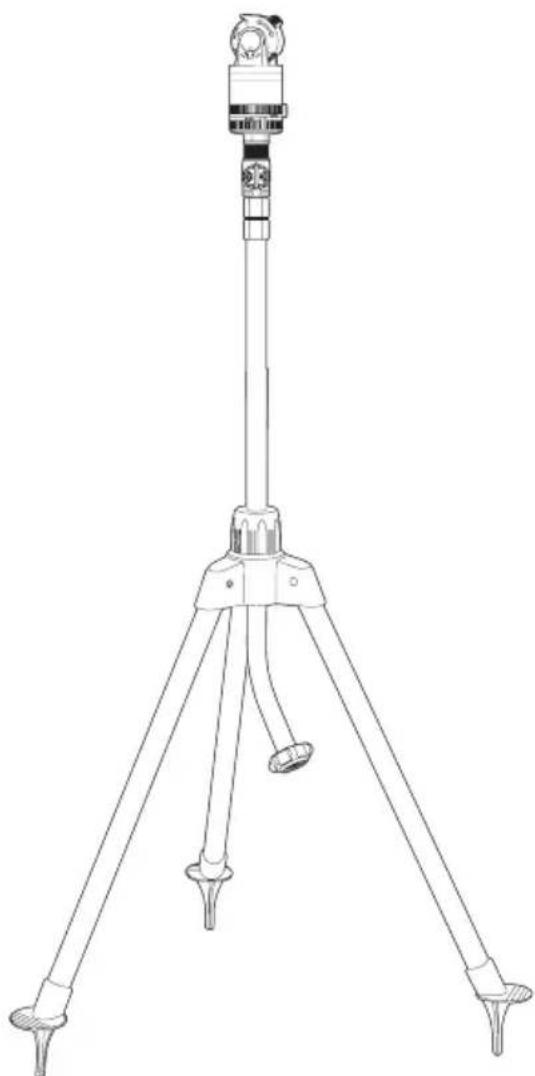

Avant d'utiliser votre arroseur téléscopique, lisez attentivement le manuel d'utilisation et les consignes de sécurité. Pour vous familiariser avec l'emplacement des différents régles et commandes, comparez l'illustration ci-dessous avec votre arroseur. Conservez ce manuel pour pouvoir le consulter dans le futuro.

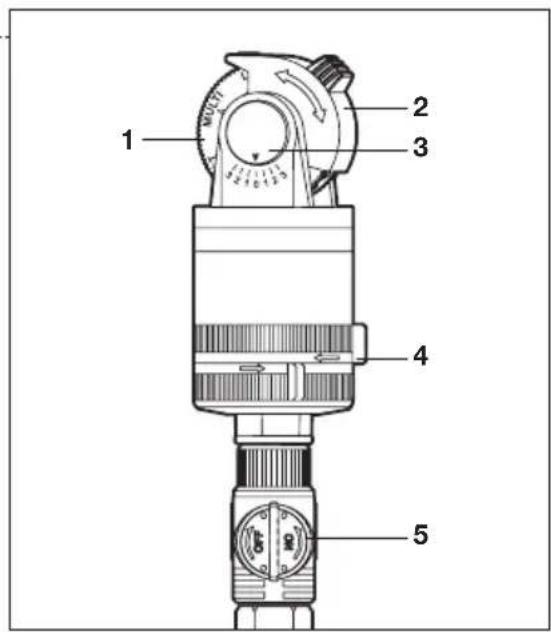

1. Réglage de la forme du jet
2. Réglage de la portée du jet
3. Indicateur d'angle d'arrosage
4. Ergots coulissants de surface d'arrosage
5. Ouverture/fermeture/réglagedu débit
6. Tige téléscopique
7. Manchon de verrouillage
8. Embout pour boyau
9. Branche de trépied (3)
10. Pointe (3)

Sprinkler Head

Données techniques

Surface couverte max. 418 m²

Diametre max. de surface 23 m circulaire d'arrosage

1 Pressure max.* 120 psi

Débit max. la buse étant 35,2 l/min ouverte à pression minimale

Portee max. du jet 11,5 m

Formes de jets 6

• Pointe de pression lors du refoulement initial; la pression de service sous charge typique est de 60 psi.

Surface d'arrosage ............ Secteur circulaire régiable partiel ou complet à 360°

Hauteur du trépied 78,7 cm à 114,8 cm
telescopique

Support Trépied en aluminium

Taille de raccord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . standard

Poids net 1,4 kg

Utilisation

Six formes de jet régibles

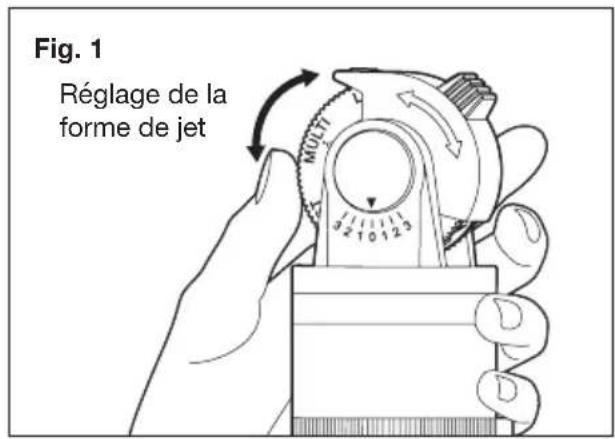

Utilisez le réglage de forme de jet pour désirée que vous souhaitez : multiple, brume, intense, plat, évientail, mini (Fig. 1).

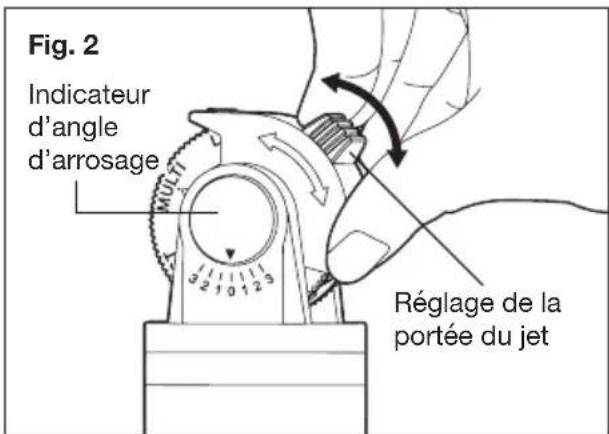

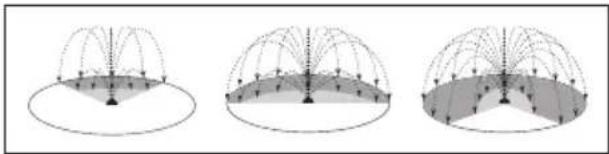

Réglage de la portée

Utilisez le réglage de distance d'arrosage pour régler la portée du jet (Fig. 2).

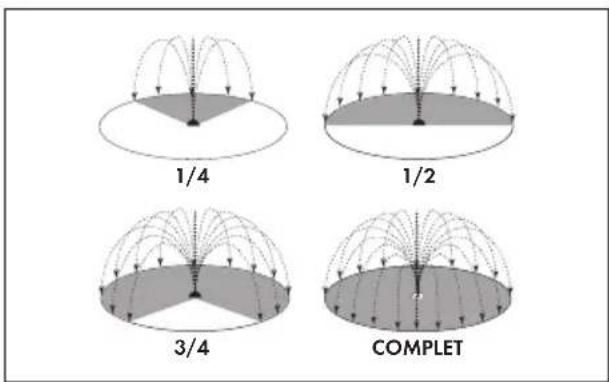

Réglage de la surface d'arrosage

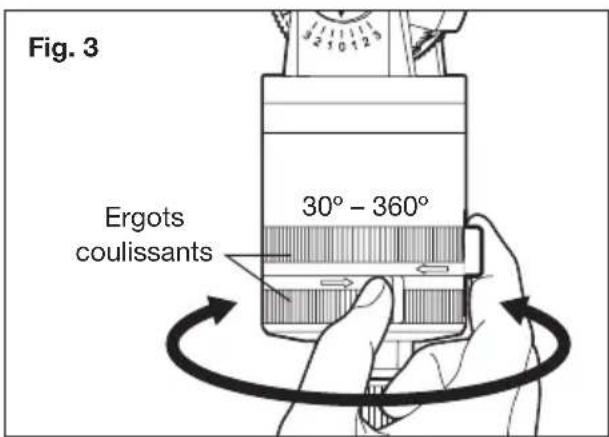

Voussouspoucezreglerasurface d'arrosagede 30^ à 360^ en faisant coulisser les ergots Fig.3).

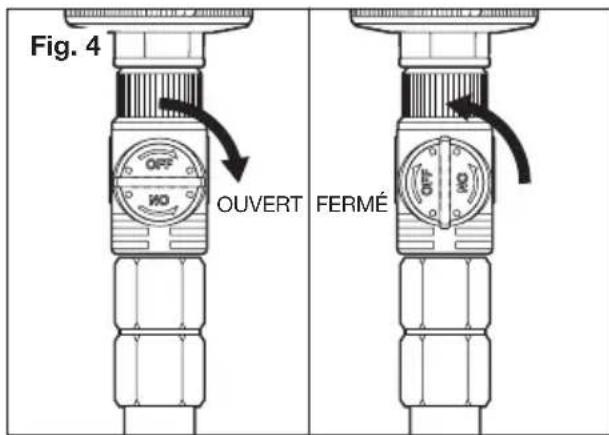

Réglage du débit

Tournez le réglage de débit dans le sens horsaire pour ouvrir l'arroseur ou augmenter le débit. Tournez-le dans le sens antihoraire pour fermer l'arroseur ou réduire le débit (Fig. 4).

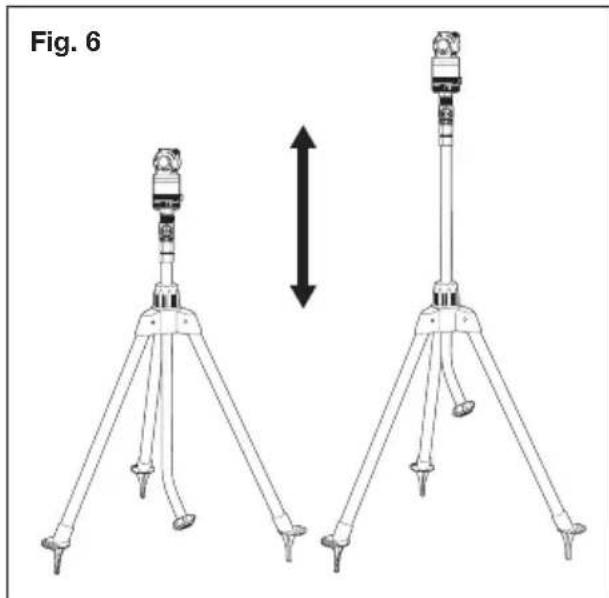

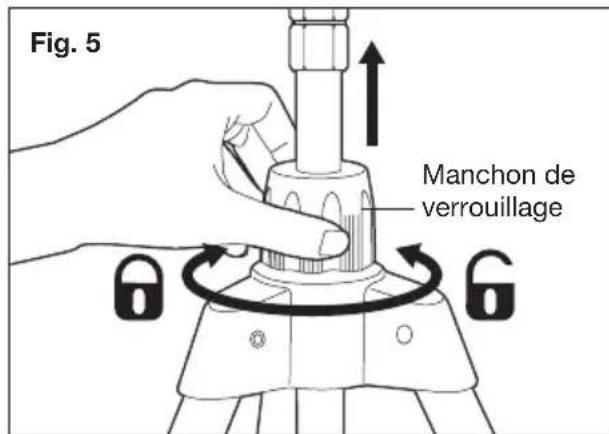

Trépied thélescopique

Pour régler la hauteur du trépied, desserrez le manchon de verrouillage et déployez la tige téléscopique à la hauteur voulue. Une fois en place, verrouillez la tige téléscopique en tournant le manchon de verrouillage dans le sens horaire (Fig. 5 et 6).

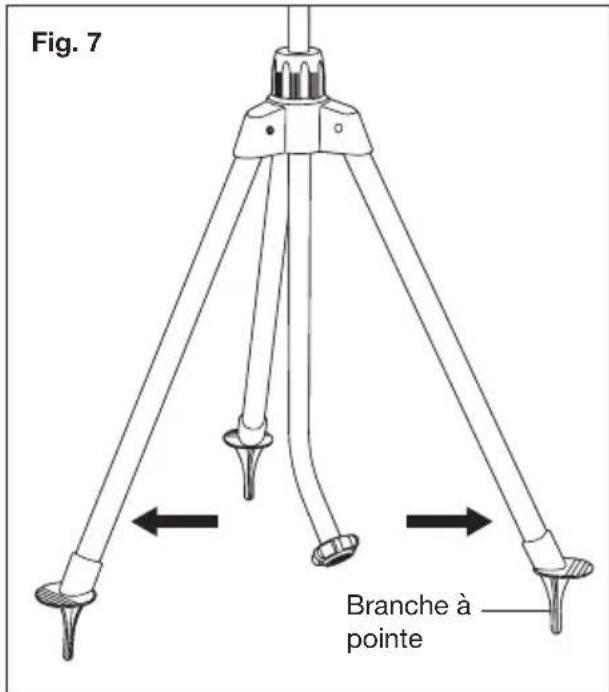

Branches à pointe

Pour une meilleure stabilité, les pointes s'enconcent dans le sol sans laisser de marques apparentes, vous donnant ainsi la possibilité de déplacer le trèpied à votre guise pour couvrir différentes zones (Fig 7).

Ouvrez complètement les branches à pointe et enforcez-les dans le sol.

Branchement du boyau d'arrosage

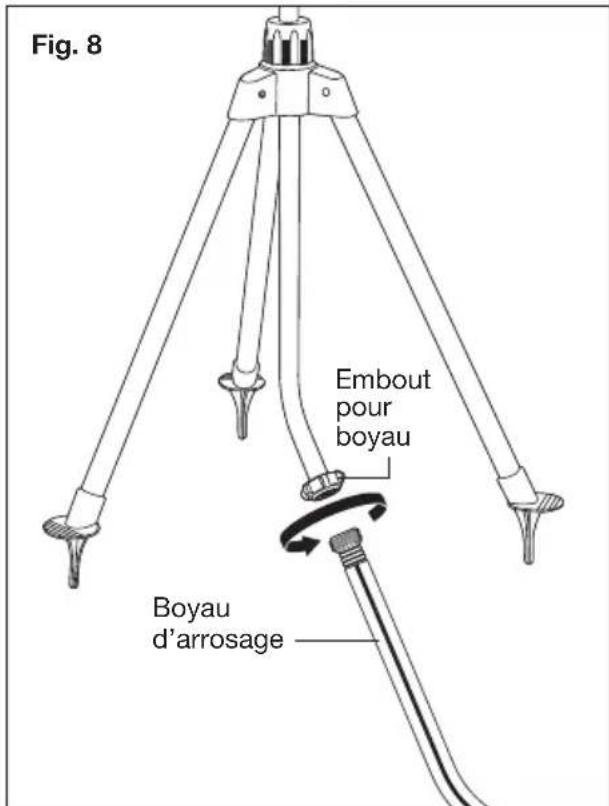

Attachez votre boyau d'arrosage à l'embout sur l'arroseur (Fig. 8).

Conseils pour l'arrosage

Arrosez uniquement si cela est nécessaire, de préférence le matin afin de réduire au minimum l'évaporation. Pour favoriser la croissance en profondeur des racines, arrosez généreusement, mais peu fréquement. Pour empêcher le ruissèlement d'eau, surveillez la façon dont l'eau est arrosée.

REMARQUE: puisque l'eau se dilate quand elle gèle, purgeze complètement l'eau des arroseurs et des boaux d'arrosage afin de ne pas les endommager lorsque la température descend sous 0^ .

Entretien

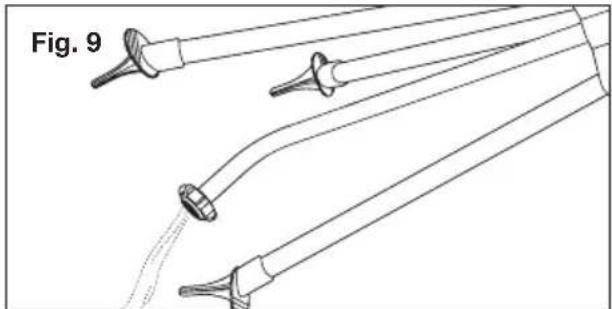

Aprèsutilisation,purgez l'arroseur. NE PAS laisser d'eau geler dans I'arroseur (Fig.9).

Remisage

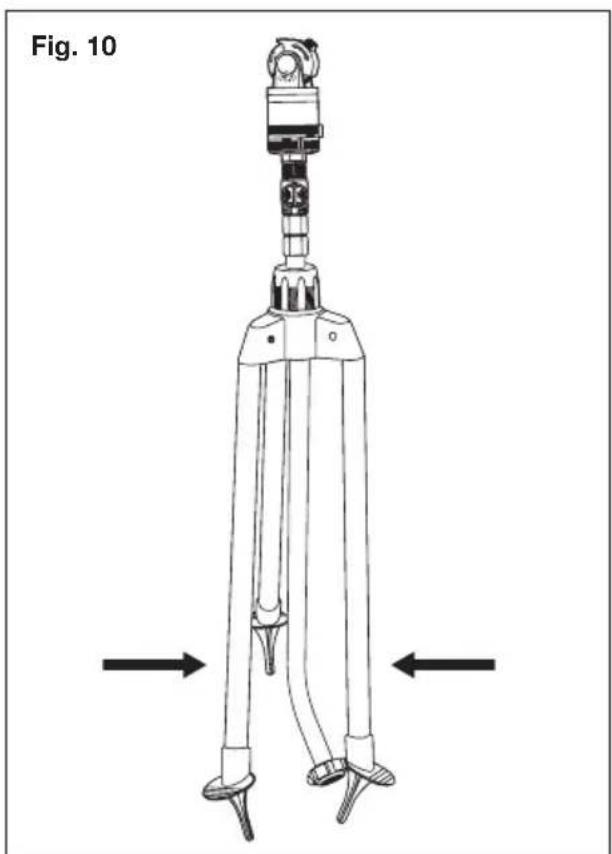

Repliez les branches du trépied avant de le remiser (Fig. 10).

Entretien, réparations et assistance technique

Si vous arroeur téléscopique à 360^ et à entrainment à turbine Aqua Joe AJ-6PSTB nécessite une réparation ou un entretien, veillez appeler le service clientèle Snow Joe + Sun Joe au 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Numérodeschemeletdeserie

Lorsque vous communiquez avec l'entreprise pour prendre rendez-vous pour une intervention technique chez un revendeur agreeé, vous doivent fournir les numérodes de modèle et de série qui se trouvent sur l'étiquette autocollante apposée sur l'arroseur. Copiez ces numérods dans l'espace réservé ci-dessous.

LA PROMESSE DE SNOW JOE® + SUN JOE® À SES CLIENTS

Voues etes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous efforçons de vous rendre l'utilisation de nos produits aussiMLSante que possible. Malheureusement, il peut arriver qu'un produit Snow Joe, Sun Joe ou Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d'utilisation normales. Nous pensons qu'il est important que vous sachiez ce que vous pouvez attendre de nous. C'est pourquoi nous avons une garantie limitee (« Garantie ») pour nos Produits.

NOTRE GARANTIE :

Snow Joe déclare et garantit que les Produits neufs, d'origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu'ils font l'objet d'une utilisation résidentielle et menagère ordinaire, les garantit pendant une période de deux ans à compter de la date d'achat au détail par l'acheteur primitif auprès de Snow Joe ou d'un des revendeurs agréés de Snow Joe, preuve d'achat à l'appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si vous Produt ne fonctionne pas ou si une piece spécifique couverte par les modalités de la presente Garantie fait l'objet d'un problème quelconque, Snow Joe choisisra (1) de vous envoyer une piece de rechange gratuite, (2) de remplancer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n'est-ce pas?

La presente Garantie vous donne des droits judiciaires spécifiques, et vous pouvez également avoir d'autres droits qui peuvent varier d'une province ou d'un territoire à l'autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe you recommend vivement d'enregistrer libre Product. Vou pousse l'enregistrer en ligne sur le site snowjoe.com/register, ou en imprint et en envoyant par courier une carte d'enregistrement offerte en ligne sur notre site Web, ou par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l'adresse [e-mail]. Le fait de ne pas enregistrer l'achat de votre Produkt n'a aucune conséquence sur vos droits concernant la garantie. Toutefois, l'enregistrement de votre Produit permettra à Snow Joe de moins répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La presente Garantie est etendue par Snow Joe à l'acheteur et propriétaire primitif du Produit.

QU'EST-CE QUI N'EST PAS COUVERT?

La présente Garantie ne s'applique pas si le Produit a ete utilise commercialement, pour des travaux non résidentiels ou s'il fait l'objet d'une location. La presente Garantie ne s'applique pas non plus si le Produit a ete achete aupres d'un revendeur non agree. La presente garantie ne couvre pas non plus les changements cosmétiques qui n'afectent pas le rendement. Les pieces d'usure comme les courroies, les tarières, les chaines et les dents ne sont pas couvertes au titre de la presente Garantie et peuvent etre achetées en ligne sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).
