MODE D'EMPLOI V2P5G45 ASUS

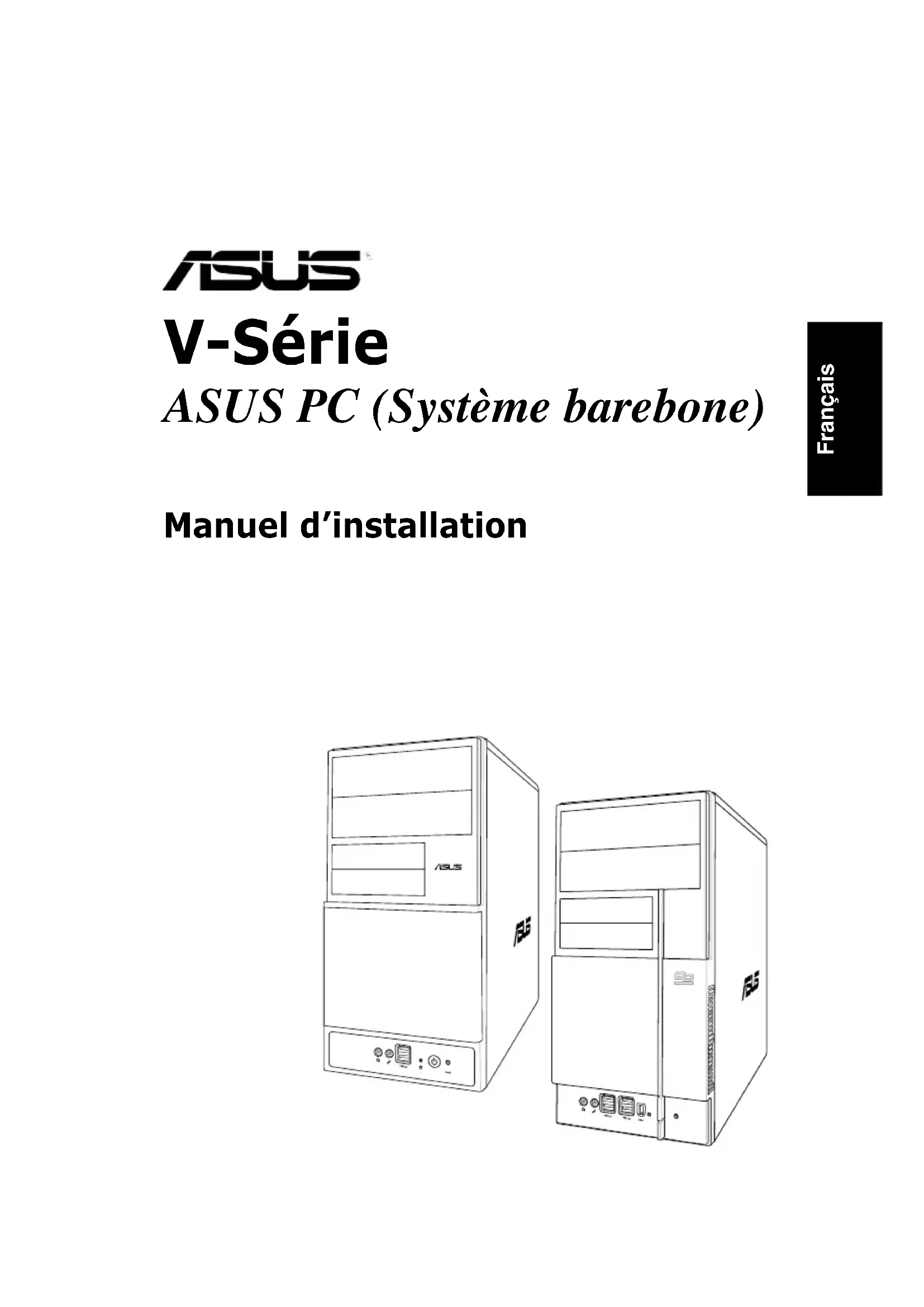

Chassis tab holes SATA IDEFrançais V-Série ASUS PC (Système barebone) Manuel d’installation2 Manuel d’installation Français Caractéristiques de l’arrière Caractéristiques de la façade

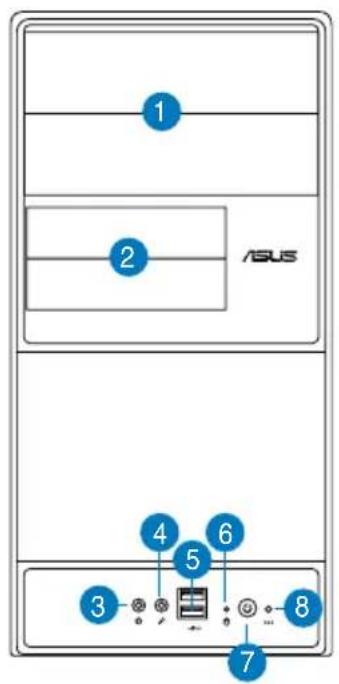

1. Cache pour baies 5.25”

2. Cache pour baies 3.5”

7. Bouton d’alimentation

NOTE: *Certains modèles peuvent intégrer deux ports USB 2.0 additionnels et/ou un port IEEE 1394a.

(certains modèles peuvent intégrer quatre ports USB 2.0)

6. Port LAN (RJ-45) ( )

7. Un des ports suivants:

(uniquement sur certains modèles) NOTE: Les ports du panneau arrière ainsi que leur emplacement peuvent varier selon votre système. Pour une description détaillée, reportez-vous au manuel de l’utilisateur de votre système.

3. Baie pour lecteur de disquette

4. Baie pour disque dur

6. Slot pour ventilateur châssis

8. Protections métalliques pour slots

9. Unedescongurationsdeportsaudiosuivantes:

  • 8 canaux Reportez-vousautableaudecongurationcontenudanslemanuelde l’utilisateur pour plus de détails.

NOTE: *Reportez-vous au manuel de l’utilisateur du système pour plus de détails sur la carte mère.4 Manuel d’installation Français Retirer le panneau latéral et la façade

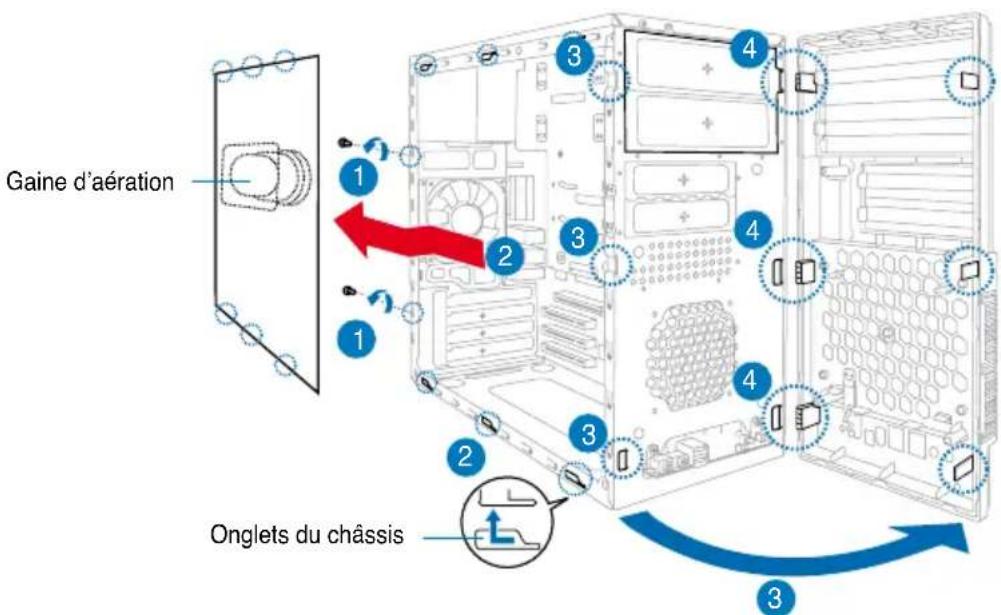

1. Retirez les vis du panneau arrière.

2. Faites glisser le panneau latéral vers l’arrière jusqu’à ce que ses crochets se

détachent des onglets du châssis. Mettez le panneau latéral de côté.

3. Repérez les crochets de la façade, et soulevez-les jusqu’à ce qu’ils se

détachent du châssis.

4. Faites pivoter la façade vers la droite, jusqu’à ce que les clapets situés sur le

côté droit du panneau soient visibles.

5. Retirez la façade, puis mettez-la de côté.

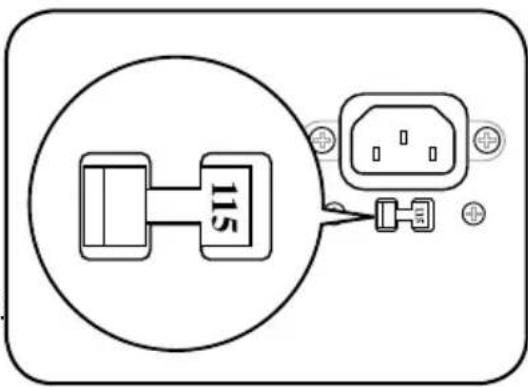

Choisir le voltage L’alimentation du système est équipée d’un sélecteur de tension 115 V/230 V situé près du connecteur d’alimentation. Utilisez cet interrupteur pour choisir la bonne tension d’entrée en fonction des standards utilisés dans votre région. Si la tension dans votre région est de 100-127 V, passez l’interrupteur sur 115 V. Si la tension dans votre région est de 200-240 V, passez l’interrupteur sur 230 V. NOTE: Reportez-vous au manuel de l’utilisateur du système pour l’emplacement exacte du sélecteur de voltage. Gaine d’aération

Onglets du châssis5 Manuel d’installation Français Installer le CPU Installer un processeur Intel

1. Localisez le socket du CPU sur la

2. Pressez le levier avec votre pouce

(A) et glissez-le vers la gauche (B) jusqu’à ce qu’il soit libéré du loquet de rétention. ATTENTION: Pour éviter d’endommager les broches du socket, ne retirez pas le cache PnP sauf pour installer le CPU. Levier Loquet de rétention

3. Levez le levier dans la direction de la

4. Levez la plaque avec votre pouce à

un angle de 100°(4A), puis poussez le couvercle PnP de la plaque pour l’enlever (4B).

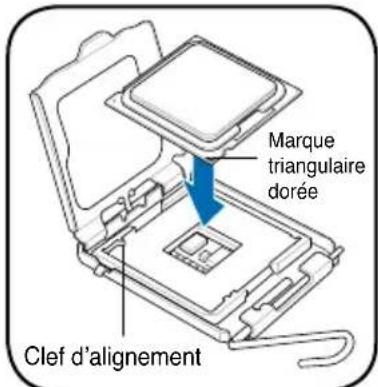

5. Placez le CPU au dessus du socket, en

vous assurant que le triangle doré soit dans le coin inférieur gauche du socket. La clef d’alignement du socket doit correspondre avec l’encoche du CPU.

6. Refermez la plaque (A), puis poussez le

levier (B) jusqu’à ce qu’il soit accroché par le loquet de rétention.

Plaque deprotectionPlaqueMarque triangulaire dorée Clef d’alignement6 Manuel d’installation Français Installer l’ensemble dissipateur-ventilateur Installer un ensemble dissipateur-ventilateur pour processeur Intel

1. Placez le dissipateur sur le processeur, en

vous assurant que les quatres systèmes de serrage correspondent aux trous de la carte mère.

2. Pressez sur deux systèmes de serrage à

lafoisenséquencediagonalepourxer l’ensemble dissipateur-ventilateur.

3. Lorsque l’ensemble dissipateur-ventilateur

est en place, connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN. Installer le AMD CPU

1. Repérez le socket du CPU, puis soulever le levier du socket de 90°-100°.

2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur le

CPU est installé sur le triangle du socket.

3. AbaissezlelevierdusocketandesécuriserleCPU.

ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les broches et sérieusement endommager le CPU!

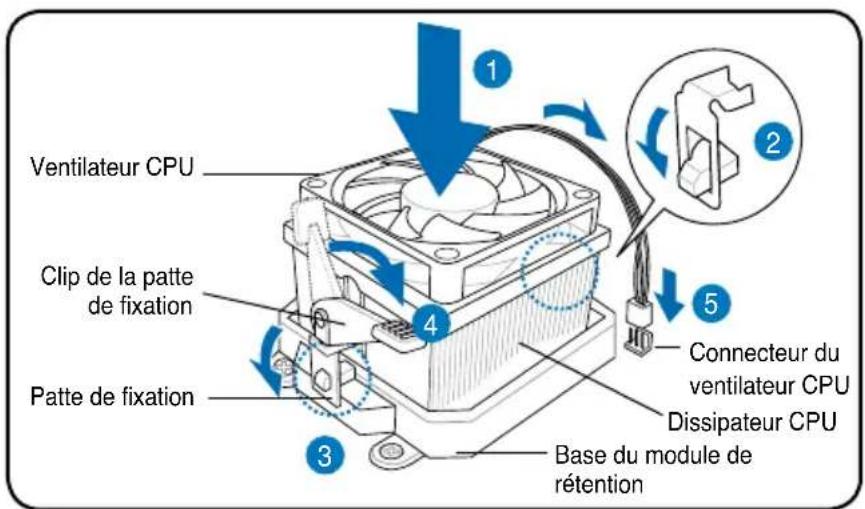

Manuel d’installation Français Installer un ensemble dissipateur-ventilateur pour processeur AMD

1. Placez l’ensemble ventilateur-dissipateur sur le CPU.

IMPORTANT.Assurez-vousquel’ensembledissipateur-ventilateursoitbienxéà la base du système de rétention, sinon il vous sera impossible d’attacher le clip de xation.

module de rétention jusqu’à ce qu’un clic se fasse entendre. NOTE. La boîte de votre CPU doit contenir les instructions d’installation du CPU, de l’ensemble dissipateur-ventilateur, et du module de rétention. Si les instructions de cette section ne correspondent pas à celles de la documentation du CPU, suivre cette dernière,

4. Abaissezlesloquetsdexationdumodulederétentionandesécuriser

l’ensemble dissipateur-ventilateur à la base du module.

5. Connectez le câble du ventilateur CPU au connecteur de la carte mère.

ATTENTION: N’oubliez pas de connecter le câble du ventilateur au connecteur de la carte mère! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne branchez pas ce connecteur.

Ventilateur CPU Clip de la patte dexation Pattedexation Connecteur du ventilateur CPU Dissipateur CPU Base du module de rétention8 Manuel d’installation Français Installer un module DIMM

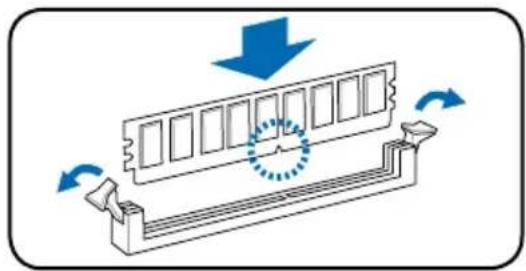

1. Localisez les sockets DIMM de la carte mère.

2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers

3. Alignez un module DIMM sur le socket de sorte que l’encoche sur la DIMM

corresponde à l’ergot du socket.

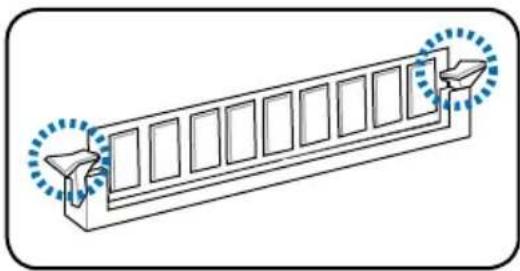

4. Enfoncez le module DIMM dans le socket jusqu’à ce que les clips de

rétention se referment. ATTENTION:

  • Débranchez la source d’alimentation avant d’ajouter ou de retirer des modules DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
  • Un module DDR DIMM est verrouillé par une encoche, de sorte qu’il ne peut entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module pour le faire entrer dans son socket pour ne pas l’endommager. Installer une carte d’extension

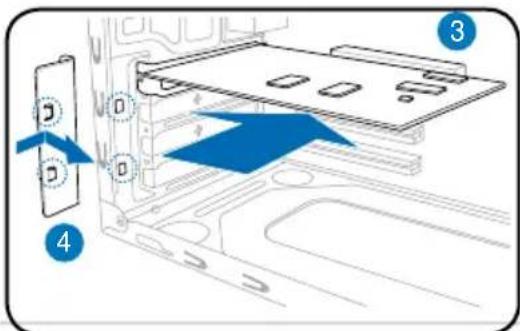

3. Insérez le connecteur de la carte

dans le slot et pressez jusqu’à ce que la carte soit en place.

2. Enlevez la protection métallique

du slot que vous voulez utiliser.

Manuel d’installation Français Installer des disques de stockage Installer un lecteur optique

1. Mettez le châssis en position

verticale, puis retirez le premier cache métallique pour baie 5.25”.

2. Insérez le lecteur optique dans la

baie, puis poussez-le délicatement jusqu’à ce que les pas de vis s’alignent avec ceux situés sur la baie.

3. Sécurisez le lecteur optique grâce

à deux vis sur les deux côtés de la baie.

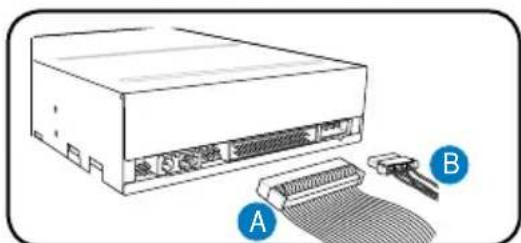

4. Connectez les câbles IDE(A), et

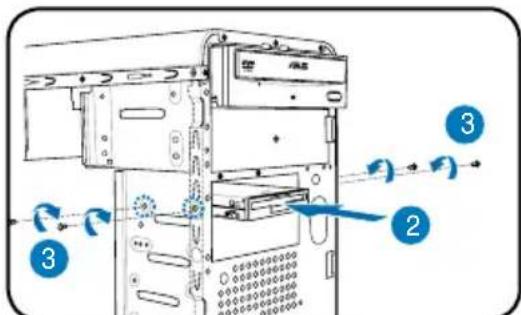

d’alimentation (B) aux connecteurs situés à l’arrière du lecteur. Installer un lecteur de disquettes

1. Mettez le châssis en position

verticale, puis retirez le premier cache métallique pour baie 3.5”.

2. Insérez le lecteur de disquettes

dans la baie, puis poussez-le délicatement jusqu’à ce que les pas de vis s’alignent avec ceux situés sur la baie.

3. Sécurisez le lecteur de disquettes

grâce à deux vis sur les deux côtés de la baie.

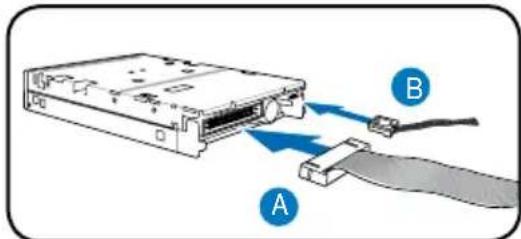

4. Connectez le câble du lecteur de

disquettes (A) et d’alimentation (B) à l’arrière du lecteur. Installer un disque dur

1. Mettez le châssis en position

verticale, puis retirez le deuxième cache métallique pour baie 3.5”.

2. Insérez le disque dur dans la baie,

puis poussez-le délicatement jusqu’à ce que les pas de vis s’alignent avec ceux situés sur la baie.

3. Sécurisez le disque dur grâce à deux vis sur les deux côtés de la baie.

Manuel d’installation Français

4. Pour un disque dur SATA:

connectez les câbles SATA et d’alimentation aux connecteurs à l’arrière du disque. Pour un disque dur IDE: connectez les câbles IDE et d’alimentation aux connecteurs à l’arrière du disque. Retirer le cache des baies et replacer la façade et le panneau latéral Si vous avez installé un disque optique et/ou un lecteur de disquette, retirer le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:

1. Repérez les clips sur le cache des

2. Poussez les clips vers l’extérieur

3. Repoussez le cache vers l’intérieur,

puis mettez-le de côté.

4. Suivezlesmêmesinstructionsan

de retirer le cache pour baie 3.5”. Pour replacer la façade et le panneau latéral:

1. Insérez les clapets de la façade dans les ouvertures situées sur le côté droit

2. Pivotez la façade sur la gauche, puis insérez les crochets dans le châssis

jusqu’à ce que la façade tienne bien en place.

3. Insérez les crochets du panneau latéral dans les ouvertures situées en haut

et en bas du châssis.

4. Glissez le panneau latéral en direction de la façade jusqu’à ce qu’il tienne bien.

5. Sécurisez le capot avec les deux vis, retirées précédemment.

  • Porta série (COM1) (
