Typ produktu	Komputer stacjonarny Barebone PC
Marka	ASUS
Model	V2P5G45
Główne funkcje	Obsługuje procesory Intel Pentium 4 LGA775 i AMD; pamięć DDR DIMM; karty rozszerzeń; dyski twarde SATA/IDE; napędy optyczne i stacji dyskietek.
Porty panelu przedniego	Słuchawki, Mikrofon, USB 2.0 (2-4), Dioda HDD, Przycisk zasilania, Przycisk resetowania
Porty panelu tylnego	Klawiatura PS/2, Mysz PS/2, VGA, Równoległy, USB 2.0 (4), LAN (RJ-45), eSATA lub Szeregowy lub DVI lub S/PDIF, IEEE 1394a (niektóre modele), Audio (6- lub 8-kanałowe)
Zatoki napędów	Dwie 5,25" (optyczne), jedna 3,5" stacji dyskietek, jeden 3,5" dysk twardy
Gniazda rozszerzeń	Wiele (określić na podstawie płyty głównej)
Zasilacz	115V/230V do wyboru; typowo 300W
Wymiary (około)	180 x 430 x 450 mm (szer. x wys. x gł.)
Waga (około)	10 kg
Wybór napięcia	Przełącznik na zasilaczu: 115V dla 100-127V, 230V dla 200-240V
Bezpieczeństwo	Odłącz zasilanie przed dodawaniem/usuwaniem komponentów; unikaj dotykania pinów procesora
Konserwacja	Regularnie czyść kurz; zapewnij prawidłowy przepływ powietrza
Naprawialność	Wymienialne przez użytkownika: procesor, pamięć RAM, napędy, karty rozszerzeń, zasilacz
Informacje ogólne	Zawiera instrukcję instalacji procesora, pamięci, napędów i montażu panelu przedniego

Często zadawane pytania - V2P5G45 ASUS

Jakie typy procesorów są obsługiwane przez ASUS V2P5G45?

ASUS V2P5G45 obsługuje procesory Intel Pentium 4 w opakowaniu LGA775 oraz procesory AMD. Aby uzyskać szczegółowe informacje, zapoznaj się z instrukcją płyty głównej.

Jak zainstalować pamięć RAM w tym komputerze?

Zlokalizuj gniazda DIMM na płycie głównej, odblokuj zatrzaski na zewnątrz, wyrównaj wycięcie modułu DIMM z przerwą w gnieździe i naciśnij, aż zatrzaski zatrzasną się do wewnątrz. Zawsze odłączaj zasilanie przed instalacją pamięci RAM.

Jak zainstalować dysk twardy?

Usuń metalową osłonę górnej zatoki 3,5", włóż dysk twardy, wyrównaj otwory na śruby i przymocuj dwiema śrubami z każdej strony. W przypadku dysków SATA podłącz wtyczki sygnałowe i zasilania SATA. W przypadku dysków IDE podłącz wtyczki IDE i zasilania.

Jak ustawić prawidłowe napięcie?

Zlokalizuj przełącznik wyboru napięcia na zasilaczu. Ustaw na 115V dla zasilania 100-127V lub 230V dla zasilania 200-240V. Nie przełączaj podczas zasilania.

Jakie są porty panelu tylnego?

Porty tylne obejmują klawiaturę i mysz PS/2, VGA, równoległy, 4 USB 2.0, LAN (RJ-45) oraz jeden z eSATA, szeregowy, DVI lub S/PDIF. Niektóre modele mają IEEE 1394a. Audio jest 6- lub 8-kanałowe.

Jak zdjąć boczną pokrywę?

Usuń śruby pokrywy na tylnym panelu, pociągnij boczną pokrywę w tył, aż zaczepy się odłączą, a następnie podnieś. Aby ponownie zamontować, wyrównaj zaczepy z otworami w obudowie i popchnij do przodu.

Czy mogę zainstalować napęd optyczny?

Tak. Usuń metalową osłonę górnej zatoki 5,25", włóż napęd optyczny, wyrównaj otwory na śruby i przymocuj śrubami z obu stron. Podłącz kable IDE (lub SATA) i zasilania.

Co należy zrobić przed dodaniem lub usunięciem komponentów?

Zawsze odłączaj zasilacz i uziem się, aby zapobiec wyładowaniom elektrostatycznym. Postępuj zgodnie z instrukcją.

Jak zainstalować kartę rozszerzeń?

Usuń blokadę metalowego wspornika i odpowiednią osłonę gniazda, włóż kartę mocno do gniazda i zamontuj blokadę wspornika.

Gdzie mogę znaleźć pełną instrukcję obsługi?

Pełna instrukcja obsługi jest dostępna do bezpłatnego pobrania w formacie PDF na stronie pomocy technicznej ASUS lub za pośrednictwem platformy Notice Facile. Instrukcja zawiera szczegółowe instrukcje dla wszystkich komponentów.

INSTRUKCJA OBSŁUGI V2P5G45 ASUS

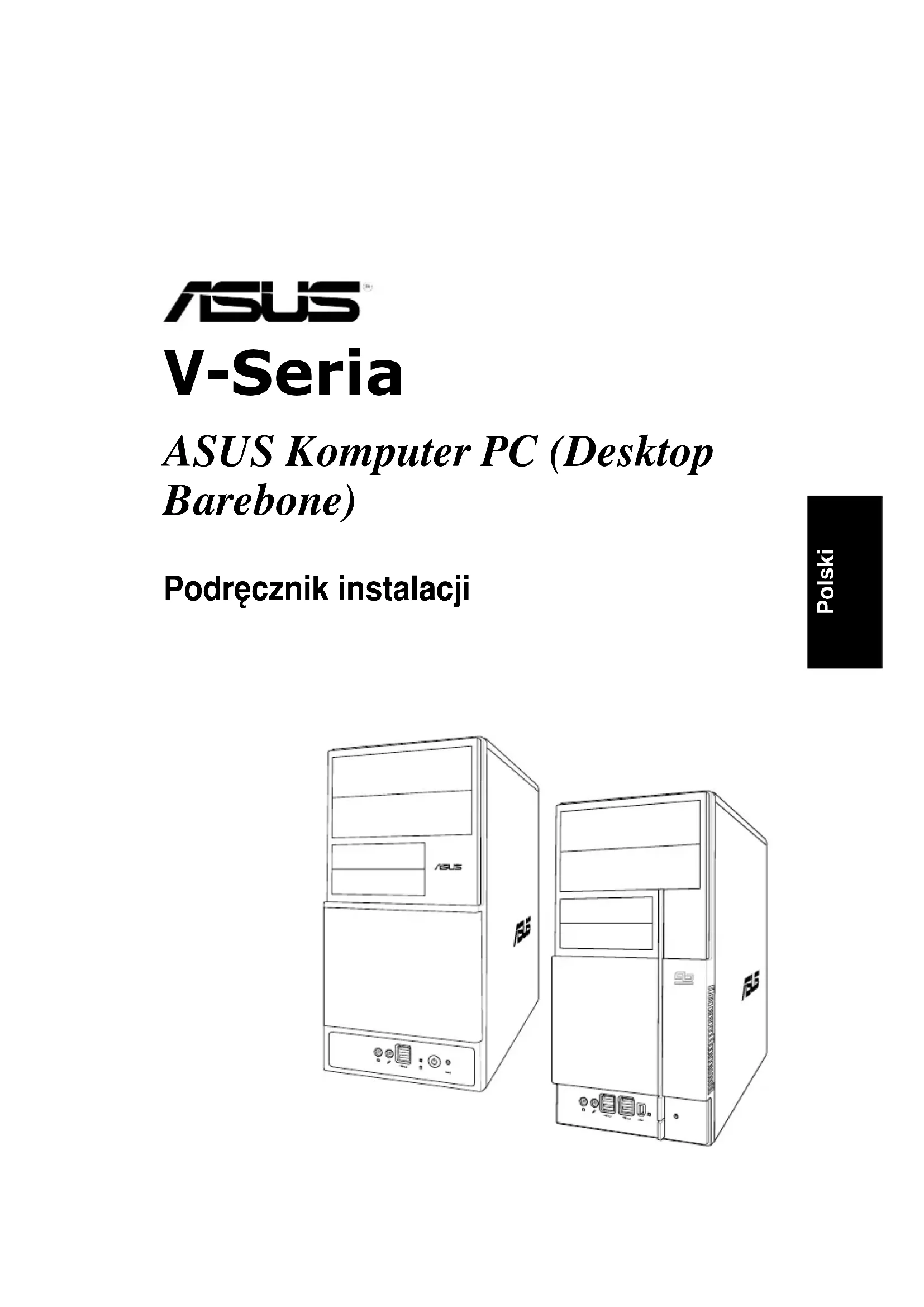

Podręcznik instalacji

Elementy panelu przedniego

1. Pokrywa 5,25-calowej wnęki napędu
2. Pokrywa 3,5-calowej wnęki na napęd
3. Port słuchawek
4. Port mikrofonu
5. Porty USB 2.0*
6. Dioda LED HDD
7. Przycisk zasilania
8. Przycisk Reset

UWAGA: *Niektóre modele mogą być wyposażone w dwa dodatkowe porty USB 2.0 i/lub jeden port IEEE 1394a.

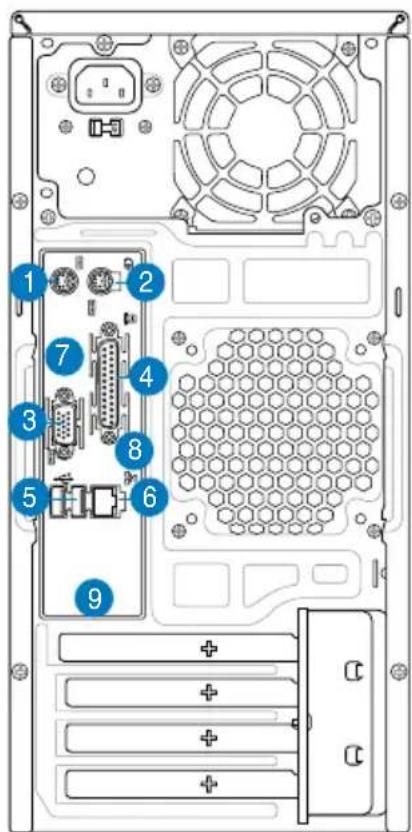

Elementy panelu tylnego

UWAGA: Porty na panelu tylnym i ich lokalizacje mogą się różnić, w zależności od modelu systemu. Szczegółowe opisy znajdują się w podręczniku użytkownika systemu.

1. Port klawiatury PS/2 ( )
2. Port myszy PS/2 (
3. Port VGA (
4. Port równoległy (
5. Porty USB 2.0 (niektóre modele mogą posiadać z tyłu cztery porty USB 2.0)
6. Port LAN (RJ-45) (
7. Jeden z następujących portów:

Port E-SATA (

• Optyczny port wyjścia S/PDIF (

• Koncentryczny port wyjścia S/PDIF (

1. Port IEEE1394

D) (tylko niektóre modele)

1. Jedna z następujących konfiguracji portów audio:
2. 6-kanałowe

• 8-kanałowe

Szczegółowe informacje zawiera tabela konfiguracji w podręczniku użytkownika.

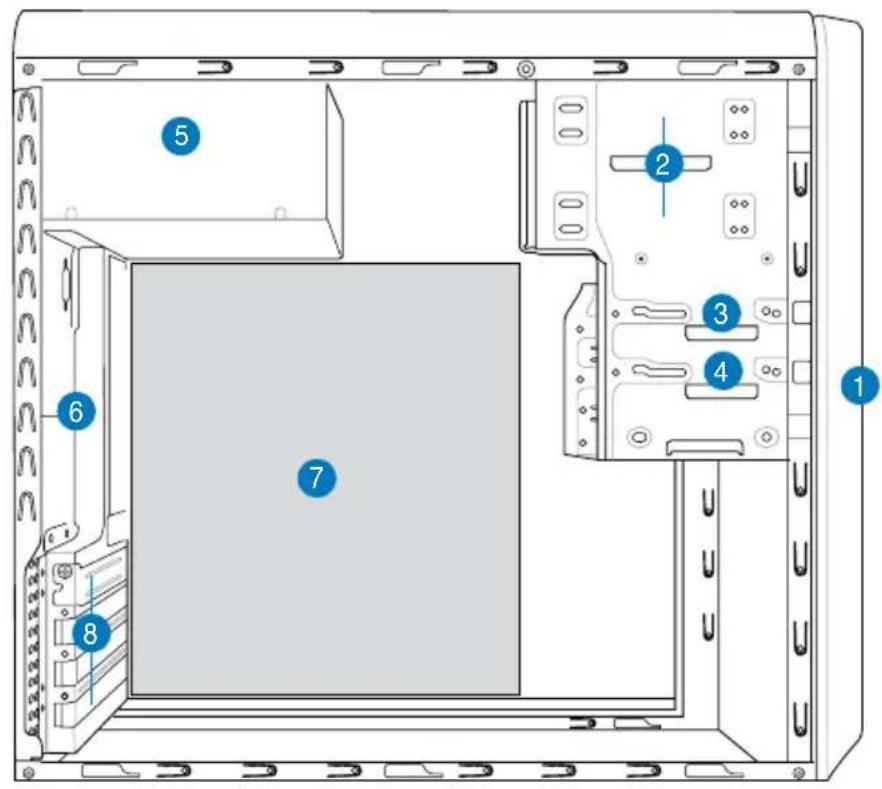

Elementy wewnętrzne

1. Pokrywa panelu przedniego
2. Pusta wnęka na napęd optyczny 5,25 cala
3. Wnęka na napęd dyskietek elastycznych
4. Wnęka na napęd dysku twardego
5. Moduł zasilacza
6. Gniazdo wentylatora obudowy
7. Płyta główna ASUS*
8. Metalowe zaślepki gniazd rozszerzenia

UWAGA: *Szczegółowe informacje dotyczące płyty głównej znajdują się w systemowym podręczniku użytkownika systemu.

Wybór napięcia

Zasilacz systemu posiada przełącznik wyboru napięcia 115 V/230 V, znajdujący się poniżej złącza zasilania. Przełącznik ten służy do wyboru właściwego napięcia wejściowego prądu zasilającego system, zgodnego z napięciem prądu zasilającego w danym obszarze.

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 100-127 V, przyłącznik ten należy ustawić na 115 V.

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 200-240 V, przyłącznik ten należy ustawić na 230 V.

UWAGA: Informacja o dokładnym położeniu selektora napięcia znajduje się w podręczniku użytkownika systemu.

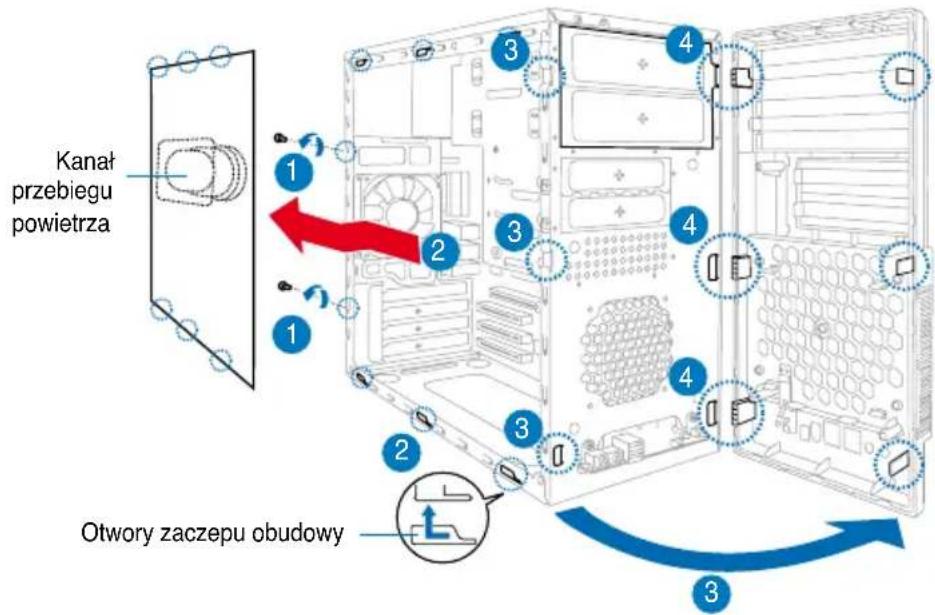

Zdejmowanie pokrywy bocznej i zespołu panelu przedniego

1. Odkręć śruby pokrywy na panelu tylnym.
2. Odsuń pokrywę boczną w kierunku panelu tylnego, aż do zwolnienia zaczepów z obudowy. Odłóż na bok pokrywę boczną.
3. Odszukaj zaczepy mocowania panelu przedniego, następnie unieś je, aż do zwolnienia z obudowy.
4. Obróć zespół panelu przedniego na prawą stronę, aż do ukazania wypustów zawiasowych z prawej strony zespołu.
5. Zdejmij zespół panelu przedniego, a następnie odłóż go na bok.

Instalacja procesora

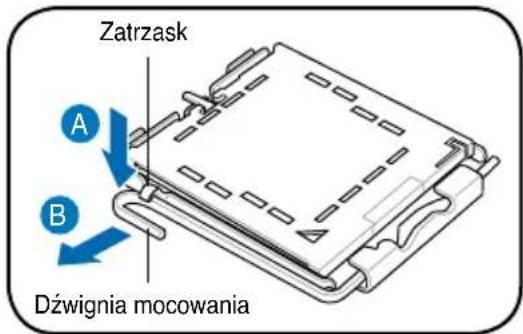

Instalacja pakietu procesora Intel® Pentium® 4 w podstawce LGA775

1. Zlokalizuj gniazdo procesora na płycie głównej.
2. Naciśnij kciukiem dźwignię mocowania (A) i przesuń ją na lewo (B), aż do zwolnienia z zatrzasku.

OSTRZEŻENIE: Aby zapobiec uszkodzeniu styków gniazda, nie należy zdejmować pokrywy PnP, jeśli nie będzie instalowany procesor.

1. Unieś dźwignię mocowania w kierunku strzałki pod kątem 135°
2. Unieś płytę mocowania kciukiem i palcem wskazującym pod kątem 100° (4A), a następnie naciśnij nasadkę PnP w oknie płyty mocowania w celu usunięcia (4B).

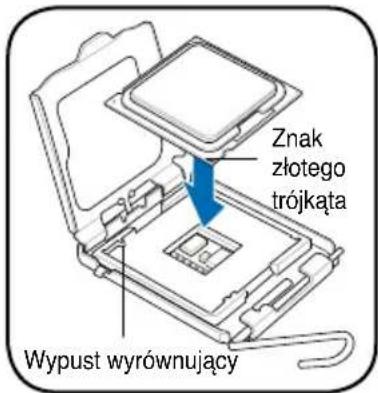

3. Ustaw procesor nad gniazdem, upewniając się, że złoty trójkąt znajduje się w dolnym lewym rogu gniazda. Wypust wyrównujący powinien pasować do nacięcia procesora.
4. Zamknij płytę mocowania (A), a następnie naciśnij dźwignię mocowania (B), aż do zatrzaśnięcia w zatrzasku.

Instalacja pakietu procesora AMD

1. Odszukaj gniazdo procesora, a następnie podnieś dźwignię gniazda pod kątem 90° - 100°.
2. Zainstaluj procesor w gnieździe, upewniając się, że róg procesora oznaczony złotym trójkątem jest dopasowany do rogu gniazda ze znakiem małego trójkąta.
3. Naciśnij do dołu dźwignię gniazda w celu zamocowania procesora.

OSTRZEŻENIE: Nieprawidłowa instalacja procesora w gnieździe może spowodować wygięcie szpilek i poważne uszkodzenia procesora!

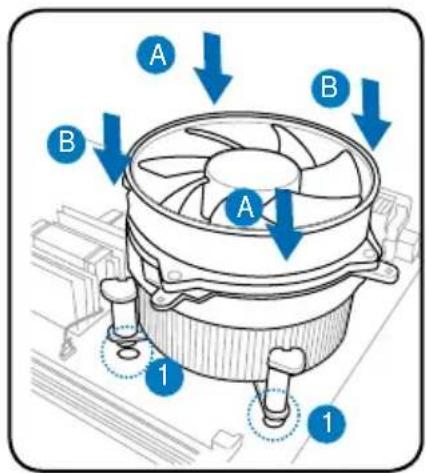

Instalacja zespołu wentylatora procesora i radiatora Instalacja radiatora i wentylatora procesora Intel® Pentium® 4

1. Ustaw radiator na zainstalowanym procesorze, upewniając się, że cztery elementy mocujące odpowiadają otworom w płycie głównej.
2. Naciśnij jednocześnie, kolejno dwa elementy mocujące po przekątnej, aby zamocować zespół wentylatora i radiatora.
3. Po założeniu zespołu wentylatora i radiatora należy podłączyć kabel wentylatora procesora do złącza na płycie głównej.

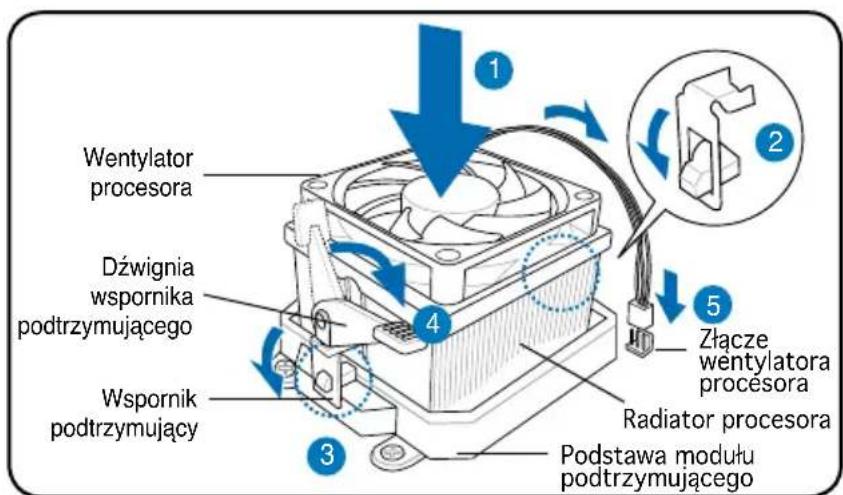

Instalacja radiatora i wentylatora procesora AMD

1. Ustaw radiator na zainstalowanym procesorze.

WAŻNE: Upewnij się, że zespół wentylatora i radiator jest idealnie dopasowany do podstawy mechanizmu przytrzymującego; w przeciwnym razie nie będzie możliwe zablokowanie wspornika podtrzymującego.

1. Podłącz każdy koniec wspornika podtrzymującego do podstawy modułu podtrzymującego.
2. Podłącz drugi koniec wspornika podtrzymującego (obok blokady wspornika podtrzymującego) do podstawy modułu podtrzymującego, aż do kliknięcia, oznaczającego zaskoczenie na miejscu.

UWAGA. Opakowanie z procesorem powinno zawierać instrukcje dotyczące procesora, zespołu wentylator/radiator i mechanizmu podtrzymującego. Jeśli instrukcje przedstawione w tej części nie zgadzają się z dokumentacją procesora, należy stosować się do instrukcji dokumentacji procesora.

1. Naciśnij blokadę wspornika podtrzymującego mechanizmu podtrzymującego w celu zamocowania wentylatora i radiatora do podstawy modułu podtrzymującego.
2. Podłącz kabel wentylatora procesora do złącza na płycie głównej.

OSTRZEŻENIE. Nie wolno zapomnieć o podłączeniu złącza wentylatora procesora! Jeśli złącze to nie zostanie podłączone, wystąpi błąd monitorowania sprzętu.

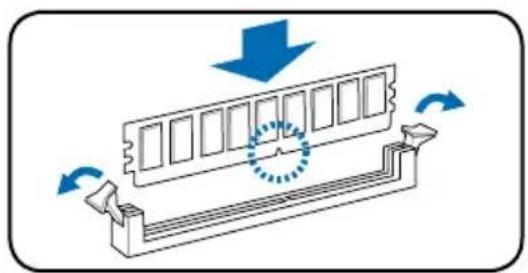

Instalacja modułu DIMM

1. Zlokalizuj gniazda DIMM na płycie głównej.
2. Odblokuj gniazdo DIMM, naciskając na zewnątrz zatrzaski mocujące.
3. Wyrównaj moduł DIMM w gnieździe, aby nacięcie w module DIMM pasowało do wypustu gniazda.
4. Naciśnij moduł DIMM w kierunku gniazda, aż do zatrzaśnięcia się do wewnątrz zatrzasku podtrzymującego.

UWAGA.

• Przed dodawaniem lub odłączaniem modułów DIMM należy odłączyć zasilanie. Niestosowanie się do tego polecenia może spowodować uszkodzenie płyty głównej i/lub komponentów. Moduły DDR DIMM posiadają nacięcia, które umożliwiają ich instalację tylko w jednym kierunku. NIE wolno na siłę wkładać modułu DIMM do gniazda, ponieważ może to spowodować uszkodzenie modułu DIMM.

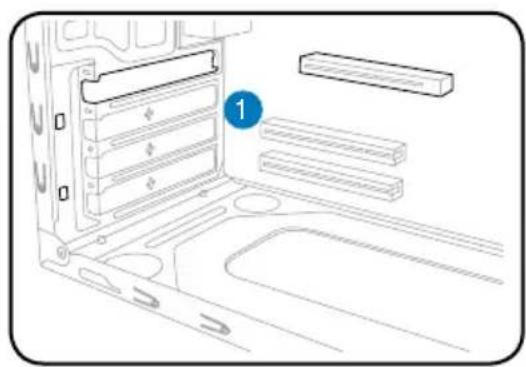

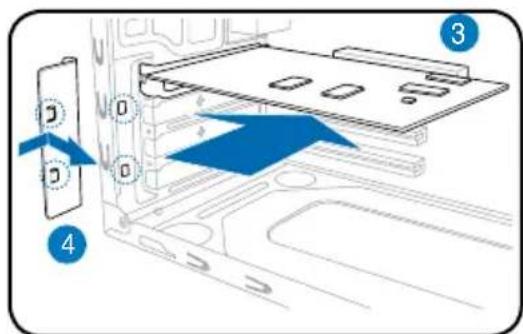

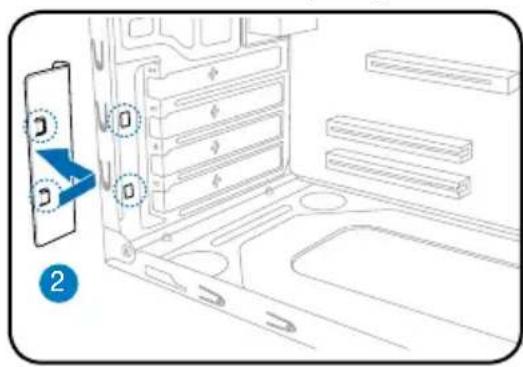

Instalacja karty rozszerzenia

1. Zdejmij metalową zaślepkę.

1. Wstaw złącze karty do gniazda, a następnie naciśnij mocno kartę, aż do jej pełnego dopasowania do gniazda.
2. Załóż metalową zaślepkę.
3. Zdejmij metalową zaślepkę usytuowaną naprzeciw gniazda, które ma zostać wykorzystane.

Instalacja napędów pamięci masowej

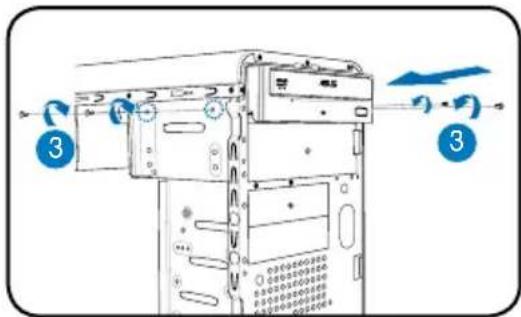

Napęd optyczny

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 5,25".
2. Wstaw napęd optyczny do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd optyczny dwiema śrubami po obu stronach wnęki.
4. Podłącz złącza IDE (A) oraz wtyki zasilania (B) do złączy z tyłu napędu.

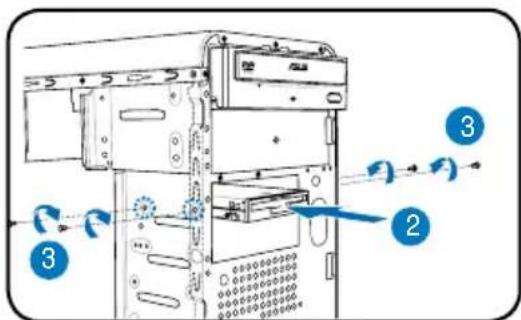

Napęd dyskietek elastycznych

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy dolnego napędu 3,5".
2. Wstaw napęd dyskietek elastycznych do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dyskietek elastycznych dwiema śrubami po obu stronach wnęki.

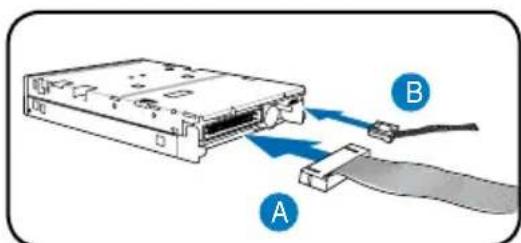

4. Podłącz wtyki sygnałowe (A) i zasilania (B) do złączy z tyłu napędu.

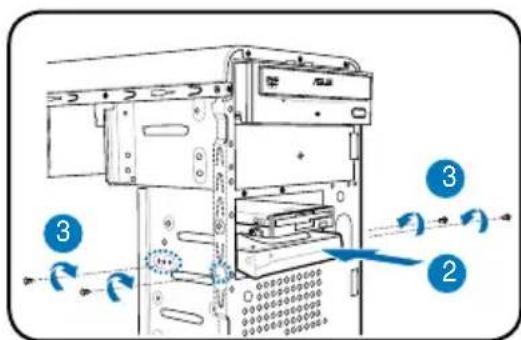

Napęd dysku twardego

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnej napędu 3.5".
2. Wstaw napęd dysku twardego do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.

1. Zamocuj napęd dysku twardego dwiema śrubami po obu stronach wnęki.

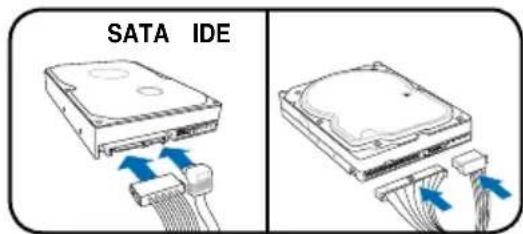

2. Dysk twardy SATA: Podłącz wtyki jednego końca kabla sygnałowego SATA i wtykę zasilania do złączy z tyłu napędu.

Dysk twardy IDE: Podłącz wtyki IDE oraz zasilania do złączy z tyłu napędu.

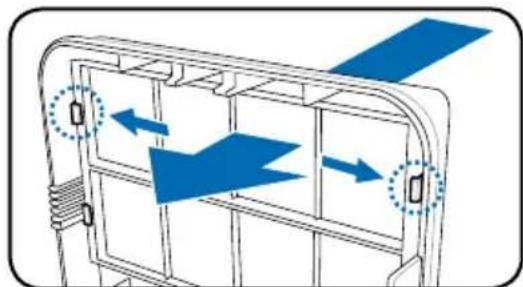

Zdejmowanie pokryw wnęk i zakładanie zespołu panelu przedniego i pokrywy bocznej

Po zainstalowaniu napędu dysku optycznego i/lub napędu dyskietek elastycznych, przy zamontowaniu ich w obudowie należy zdjąć pokrywę(y) wnęk. Aby to wykonać należy:

1. Odszukaj zatrzaski pokrywy wnęk.
2. Naciśnij zatrzaski do zewnątrz, aby zwolnić pokrywę wnęki.
3. Naciśnij pokrywę wnęki do wewnątrz, a następnie odłóż ją na bok.
4. Wykonaj te same instrukcje w celu odłączenia pokrywy wnęki na napęd 3,5".

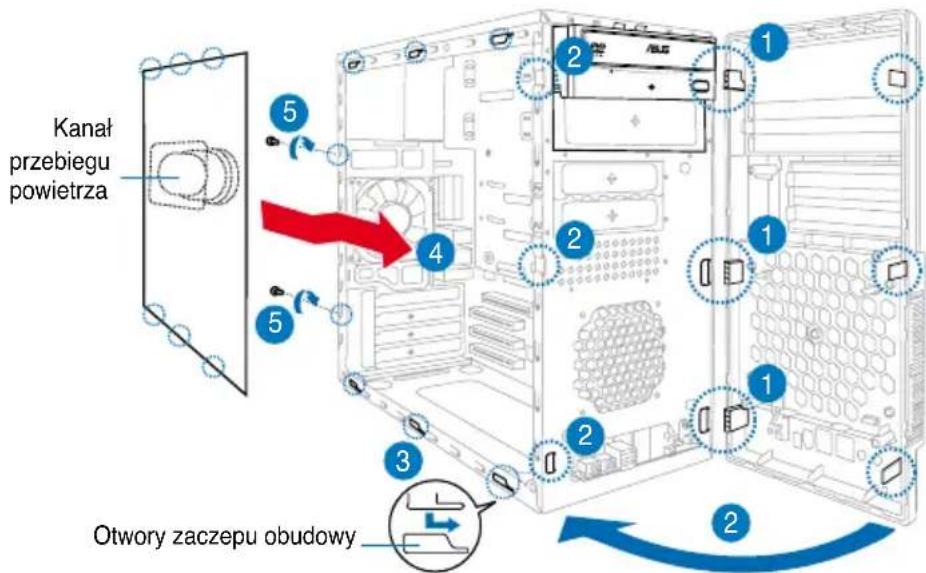

Aby założyć zespół panelu przedniego i pokrywę boczną:

1. Wstaw wypusty zawiasowe zespołu panelu przedniego do otworów z prawej strony obudowy.
2. Obróć zespół panelu przedniego w lewo, a następnie wstaw zaczepy do obudowy, aż do dopasowania.
3. Wstaw zaczepy pokrywy bocznej do górnych i dolnych otworów obudowy.
4. Naciskaj pokrywę boczną w kierunku panelu przedniego, aż do jej dopasowania.
5. Zamocuj pokrywę dwiema wcześniej odkręconymi śrubami.
