V2P5G45 - Stolní počítač ASUS - Bezplatný návod k obsluze

Typ produktu	Stolní Barebone PC
Značka	ASUS
Model	V2P5G45
Hlavní funkce	Podporuje procesory Intel Pentium 4 LGA775 a AMD; DDR DIMM paměti; rozšiřující karty; SATA/IDE pevné disky; optické a disketové mechaniky
Porty na předním panelu	Sluchátka, Mikrofon, USB 2.0 (2-4), LED HDD, Tlačítko napájení, Tlačítko reset
Porty na zadním panelu	PS/2 klávesnice, PS/2 myš, VGA, Paralelní, USB 2.0 (4), LAN (RJ-45), eSATA nebo Sériový nebo DVI nebo S/PDIF, IEEE 1394a (některé modely), Audio (6- nebo 8-kanálové)
Pozice pro mechaniky	Dvě 5.25" (optické), jedna 3.5" disketová, jeden 3.5" pevný disk
Rozšiřující sloty	Více (upřesněte podle základní desky)
Napájecí zdroj	Přepínatelný 115V/230V; typicky 300W
Rozměry (přibližně)	180 x 430 x 450 mm (Š x V x H)
Hmotnost (přibližně)	10 kg
Výběr napětí	Přepínač na zdroji: 115V pro 100-127V, 230V pro 200-240V
Bezpečnost	Odpojte napájení před přidáním/odebráním součástí; vyhněte se dotyku pinů CPU
Údržba	Pravidelně čistěte prach; zajistěte správné proudění vzduchu
Opravitelnost	Uživatelsky vyměnitelný CPU, RAM, mechaniky, rozšiřující karty, napájecí zdroj
Obecné informace	Obsahuje instalační manuál pro CPU, paměť, mechaniky a montáž předního panelu

Často kladené otázky - V2P5G45 ASUS

Jaké typy CPU podporuje ASUS V2P5G45?

ASUS V2P5G45 podporuje procesory Intel Pentium 4 v pouzdře LGA775 a procesory AMD. Pro konkrétní modely nahlédněte do manuálu základní desky.

Jak nainstalovat RAM do tohoto stolního počítače?

Najděte patice DIMM na základní desce, odjistěte západky směrem ven, zarovnejte výřez DIMM s přerušením patice a stiskněte dolů, dokud západky nezapadnou dovnitř. Vždy odpojte napájení před instalací RAM.

Jak nainstalovat pevný disk?

Odstraňte kryt kovového plechu horní 3.5" pozice pro mechaniku, vložte pevný disk, zarovnejte otvory pro šrouby a zajistěte dvěma šrouby na každé straně. U SATA disků připojte SATA signálové a napájecí konektory. U IDE disků připojte IDE a napájecí konektory.

Jak nastavit správné napětí?

Najděte přepínač výběru napětí na napájecím zdroji. Nastavte na 115V pro napájení 100-127V nebo 230V pro napájení 200-240V. Nepřepínejte za chodu.

Jaké jsou porty na zadním panelu?

Zadní porty zahrnují PS/2 klávesnici a myš, VGA, paralelní, 4 USB 2.0, LAN (RJ-45) a jeden z eSATA, sériový, DVI nebo S/PDIF. Některé modely mají IEEE 1394a. Audio je 6- nebo 8-kanálové.

Jak sejmout boční kryt?

Odstraňte šrouby krytu na zadním panelu, táhněte boční kryt směrem dozadu, dokud se háčky neuvolní, poté sejměte. Pro opětovné nasazení zarovnejte háčky s otvory v šasi a zatlačte dopředu.

Mohu nainstalovat optickou mechaniku?

Ano. Odstraňte kryt kovového plechu horní 5.25" pozice, vložte optickou mechaniku, zarovnejte otvory pro šrouby a zajistěte šrouby na obou stranách. Připojte IDE (nebo SATA) a napájecí kabely.

Co mám udělat před přidáním nebo odebráním součástí?

Vždy odpojte napájecí zdroj a uzemněte se, abyste zabránili elektrostatickému výboji. Pečlivě postupujte podle manuálu.

Jak nainstalovat rozšiřující kartu?

Odstraňte zámek kovového držáku a odpovídající kryt slotu, pevně zasuňte kartu do slotu a vraťte zámek držáku.

Kde najdu celý uživatelský manuál?

Celý uživatelský manuál je k dispozici ke stažení zdarma ve formátu PDF na webu podpory ASUS nebo prostřednictvím platformy Notice Facile. Manuál obsahuje podrobné instrukce pro všechny komponenty.

NÁVOD K OBSLUZE V2P5G45 ASUS

ASUS PC (stolní počítac Barebone)

Instalačni príručka

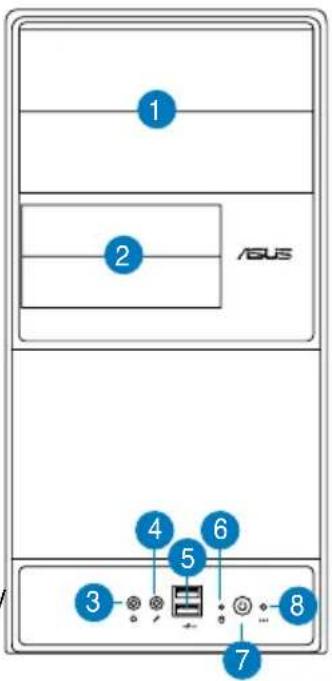

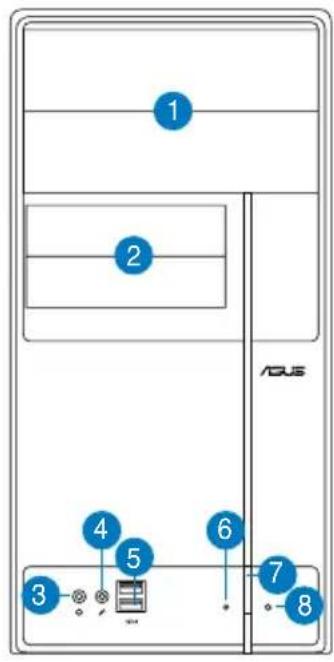

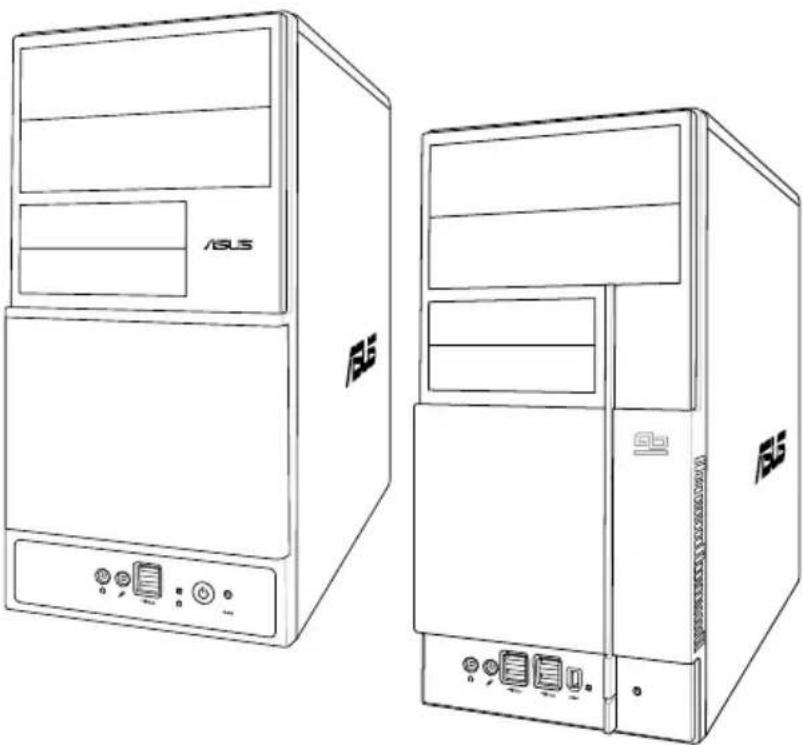

Popis predního panelu

1. Zaslepka pozice pro\ jednotku 5,25"
2. Zaslepka pozice pro\ jednotku 3,5"
3. Zdirka pro pripojeni sluchatek
4. Zdirka pro pripojeni mikrofonu
5. Porto rozhraní USB 2.0*
6. Indikator pevného disku
7. Vypinač
8. ResResetovani tlačitkoet button

POZNÁMKA: *Nekteré
modely mohou byt vybaveny
dvěma dodatečnými porty
USB 2.0 a/nebo{jednim
portem IEEE 1394a.

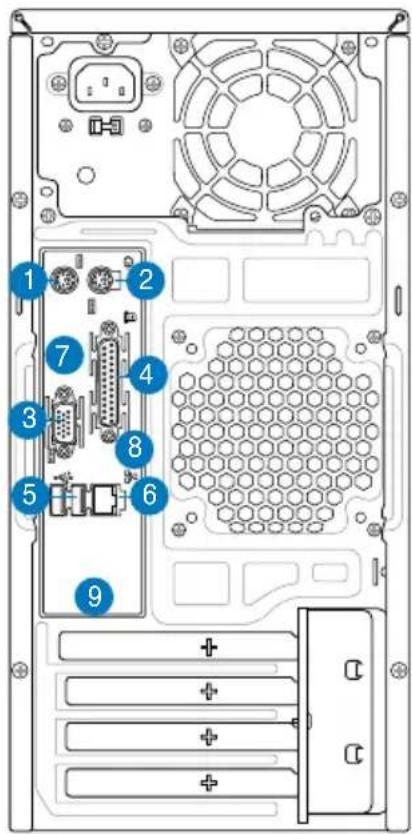

Popis zadniho panelu

POZNÁMKA: Porto na zadnim panelu a jejich umisteni se mohou lišit v závislosti na modelu počitače. Podrobný popis majdete v uživatelské príručce k počitači.

1. Port klavesnice PS/2 ()
2. Port mysi PS/2 (
   3.Port VGA（
3. Paralelni port (
4. Porty Rozhrani USB 2.0 ( (některé modely mohou byt vybaveny Čtyřmi zadními porty USB 2.0)
5. Sityovy port (RJ-45) (

6. Jeden z následujících portú:

7. Port E-SATA (

• Sériovy (COM1) port (

• Port DVI (

Opticky vystupni port S/PDIF (

• Koaxialni yystupní port S/PDIF (

1. Port IEEE1394 ( (pouze některé modely)

1. Jedna z následujících konfiguraci zvukovych portú:

6kanáll

• 8kanáll

Podrobné informace viz tabulka konfiguraci v uživatelské priruce.

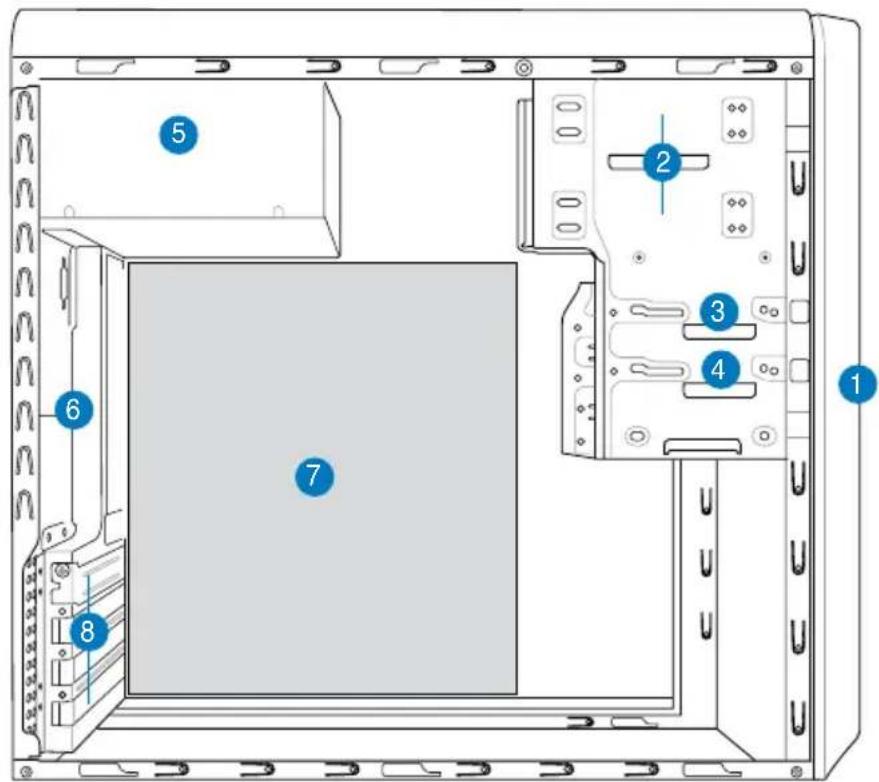

Vnitrnićasti

1. Kryt predniho panelu

2. Zdroj napajení

3. Prázdná poloha pro optickou\ jednotku 5.25"

4. Slot pro skrǐnovy ventilator

5. Pozice pro disketovou Jednotku

6. Základní deska ASUS*

7. Pozice pro pevný disk

8. Kovové záslepky rozširovacich slotu

POZNÁMKA: *Podrobnosti viz uživatelská príručka k základnínde sce počitě.

Vyběr napěti

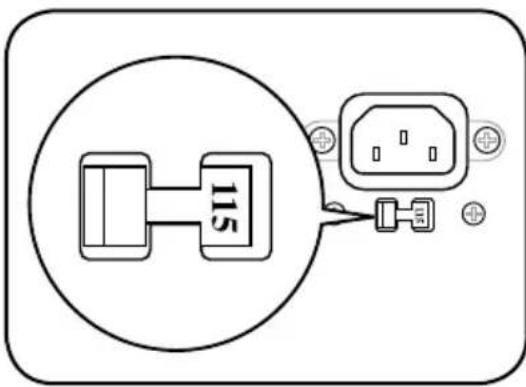

Zdroj napajeni počitače je vybaven prépinačem napěti 115 V/230 V, který se nacházi vedle konektoru napajeni. Tento prépinač nastavte na hodnotu napěti napajeni počitače, ktera odpovedá napěti v elektrické zásuvce ve vaši oblasti.

Pokud je napeti ve vaši oblasti 100-127 V, nastavte prepinač na hodnotu 115 V.

Pokud je napeti ve vaši oblasti 200 - 240 V, nastavte prepinač na hodnotu 230 V.

POZNÁMKA: Informace o prěsném umistěné prépíné napěti viz uživatelská príručka k počitaci.

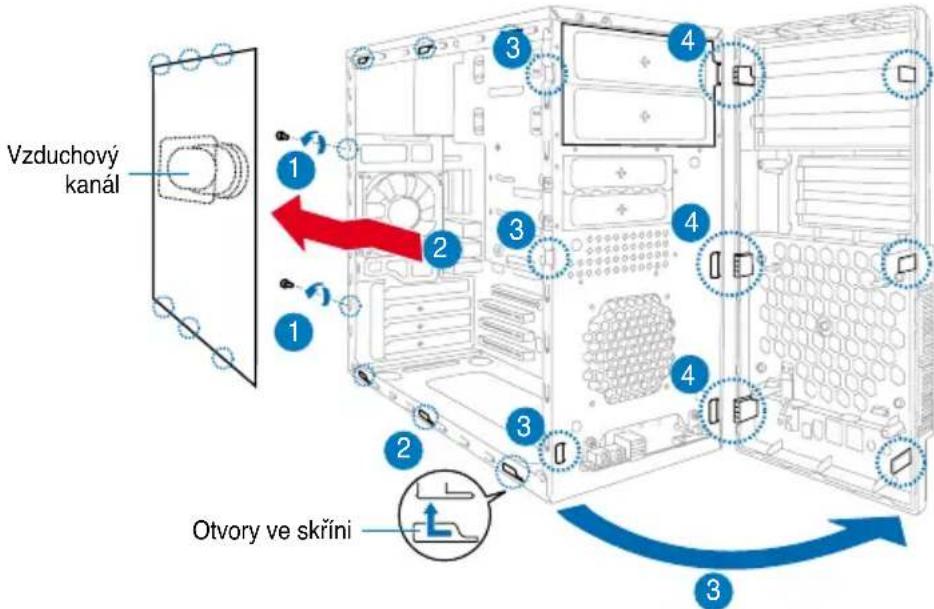

Demotáž bočniho a prědniho panelu

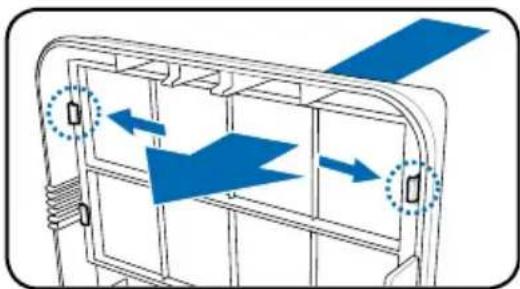

1. Odmontujte sroubky krytu skrince na zadnim panelu.
2. Posunte bočné panel směrem k zdanímu panelu tak, aby se háčky uvolnily z uchyť skříne. Odložte bočné panel stranou.
3. Vyhledje t hacky prndniho panelu a zvednete je tak, aby se uvolily ze skrine.
4. Otočte prední panel vpravo tak, aby se závesy krytu uvolnili.
5. Sejměte preydni panel a položte stranou.

Instalace procesoru

Instalace procesoru Intel Pentium 4 do patice LGA775:

1. Vyhledje tatici pro procesor na zakladni desce.
2. Palcem stisknéte zavadéci páčku (A) a posunte ji doleva (B) tak, aby byla uvolnéna z pojistky.

UPOZORNENi. Aby nedošlo k poskozeni koliku patice, sejměte včko PnP až pri instalaci procesoru.

1. Zvedněte zavaděci pakku ve směru šipky do uhlu 135^ .

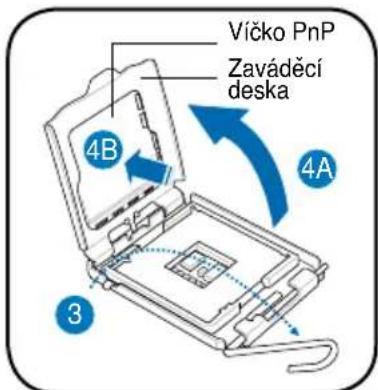

2. Zvedněte zavádecí desku palcem a ukazovákem do uhlu 100^ (A) a poté zatlačte na vicko PnP pro odstraněni krytky (B).

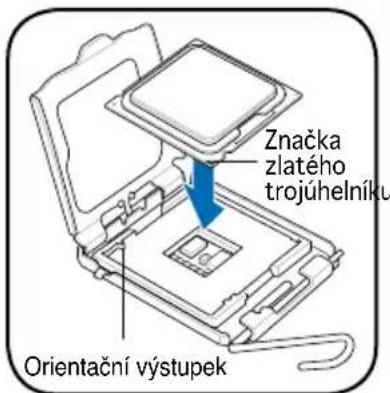

3. Zorientujte procesor nad patici tak, aby se zlaty trojuhelnik nachazel na dolnim leve rohu patice. Orientačni vystupek patice musi zapadnout do dražky na procesoru.

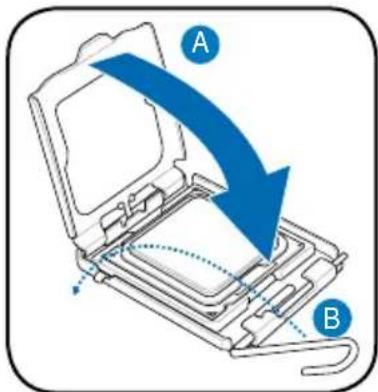

4. Zavrete zavadeci desku (A) a potom stisknete zavadeci pačku (B) tak, aby zaklapla do pojistky.

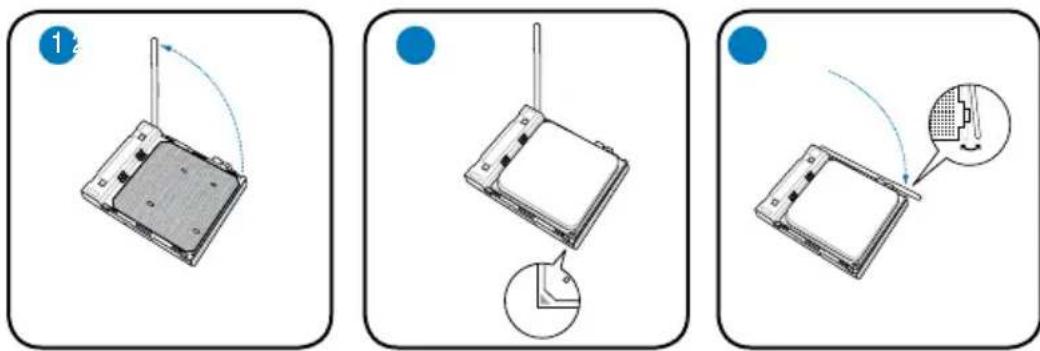

1. Vyhledje t patici procesoru a potom zvednete paacku patice do uhl 90 -100
2. Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým trojúhelníkem odpovédal rohu patice s malým trojúhelníkem.
3. Sklopením páčky patice zajistěte procesor.

UPOZORNENI: Pri nespravne instalaci procesoru do patice muze dojit k ohnuti koliku a k váznému poskození procesoru!

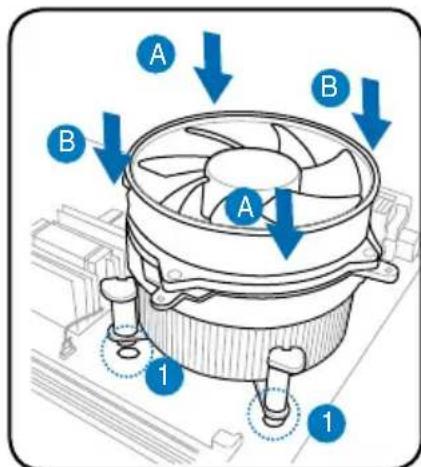

1. Umistete chladić na horní cást nainstalovaného procesoru tak, aby Čtyří uchyty odpovidaly otvorum na základné desce.
2. Postupné stiskněte kázdé dva úchyty v uhlopřićné poloze tak, aby bylo zajistěno pevné uchycení chladice s ventilátorem.
3. Po usazení ventilátoru a chladíće pripojte kabel ventilátoru procesoru ke konektoru na základné desce.

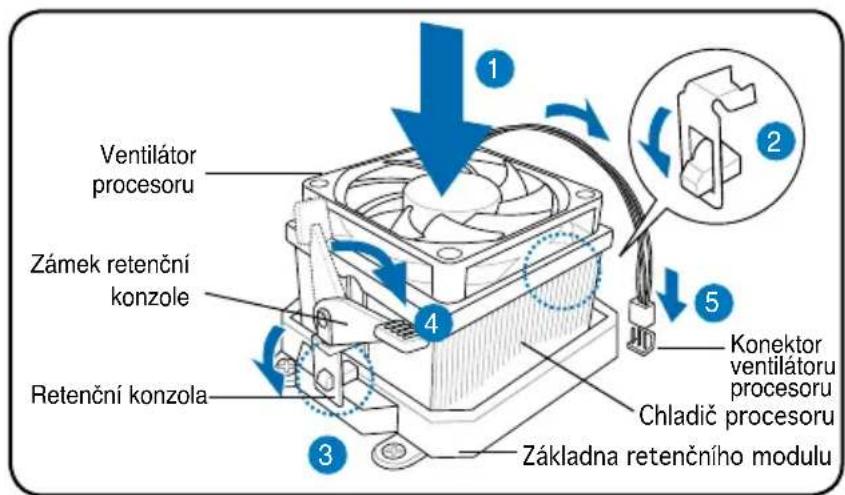

Instalace tepelné jímky a ventilátoru procesoru AMD

1. Umistete chladič na horní Čast nainstalovaného procesoru.

DULEZITE. Ventilator a chladič musi být zcela usazeny v základné retenčního modulu; v opacné prípadé nelze zaklapnout retenčné konzolu na mistro.

1. Pripojte jeder konec retencni konzole k zakladne retencniho modulu.
2. Pripevněte druhý konec retencné konzole (v blízkosti zámku retencné konzole)
   k základné retencného modulu tak, aby zaklap na mistro.

POZNÁMKA. Baleni chladice a ventilátoru je dodáváno sPokyny pro instalaci procesoru, chladice a retenčniho mechanizmu. PokudPokyny v teto casti nejsou totožné s dokumentaci k procesoru, postupujte podle dokumentace k procesoru.

1. Stisknutim zámku retenčí konzole na retenčím mechanizmu zajistěte chladič a ventilátor k základné retenčího modulu.
2. Připojtě kabel ventilátoru procesoru ke konektoru na základné desce.

UPOZORNÉNÍ. Nezapamente prípojit konéctor ventilátoru procesoru! V opacnémpriadé bude systém sledování hardwaru signalizovat chybu.

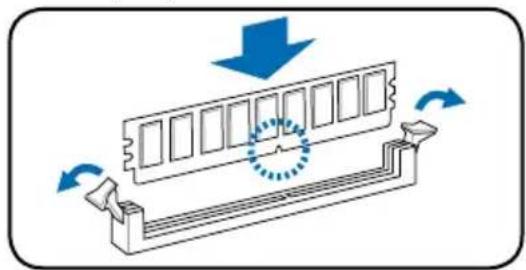

Instalace pamětbového modulu DIMM

1. Vyhledje patice pro pamětové modully DIMM na základní desce.
2. Stisknutím zajistováci svorky směrem ven uvolněte patici pro pamětový modul DIMM.
3. Nasadte pamětový modul DIMM do patice tak, aby zářez na modulu DIMM odpovídal vystupku v patici.

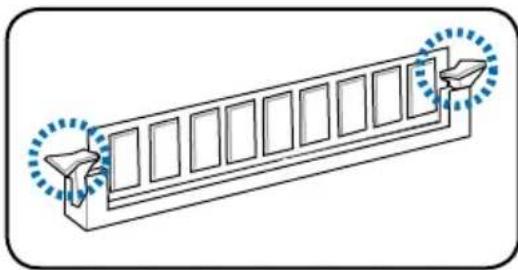

4. Zasunte pamětový modul DIMM zcela do patice, tak aby zajistovaci svorky zapadly na misto.

UPOZORNENI.

• Pred pridávánim nebo odebírámim pamělovych modulü DIMM odpojte napájení. Pri zanedbání títo zásady muže dojit k poskození základné desky a/nebo component.
• Pamětový modul DDR DIMM je vybaven zářezem, takze jej lze nainstalovat pouze v jediném směru. Pamětový modul DIMM NEZASOUVEJTE do patice SILOU, aby nedoslo k jeho poškození.

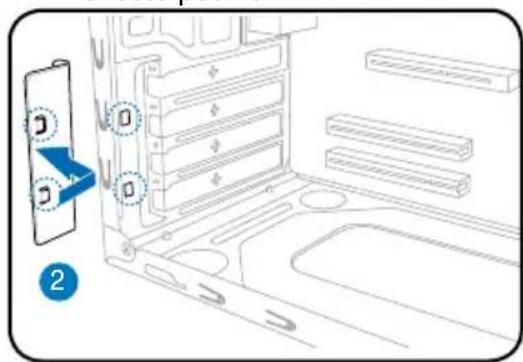

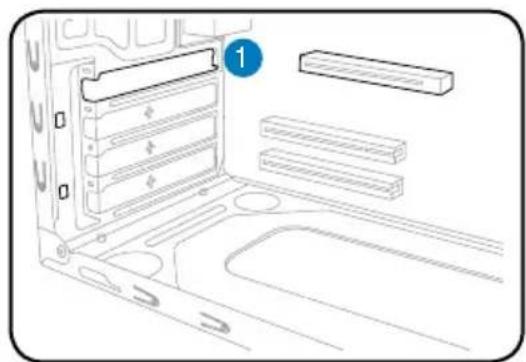

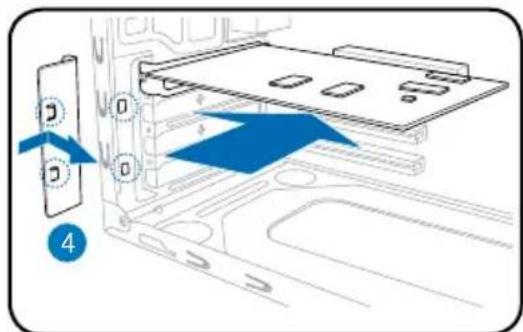

Instalace karty pro rozširení

1. Vyjměte kovovou záslepku.

1. Nasadte konektor karty do slotu a potomzasunte kartu zcela do slotu.

2. Nasadte kovovou zaslepku.

3. Vyjměte kovovou záslepku, která se nacház proti slotu, kterych chcete použít.

Instalace pamětbovych Jednotek

Optická Jednotka

1. Umistete skriñ do svislé polohy a vyjměte kovovou záslepku horní pozice jegnotky 5,25".

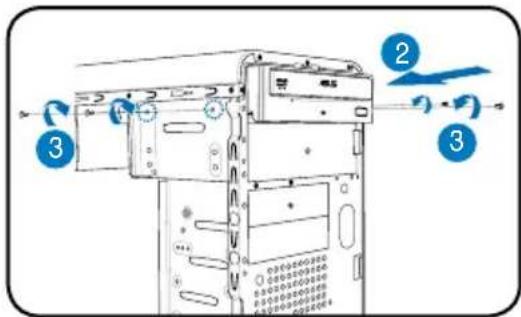

2. Vložte jegnotku do pozice ji zasuute na mito tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.
3. Zajistete optickou Jednotku dvema srouby na obou stranach.

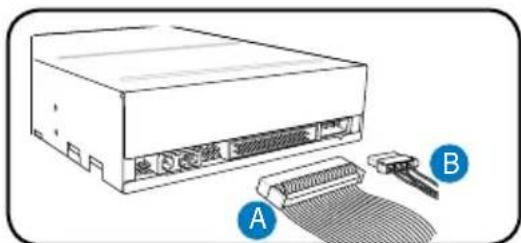

4. Pripojte zastrcku IDE (A) a napajeci zastrcku (B) ke konektorum na zadni stranje Jednotky.

Disketová Jednotka

1. Umistete skrin do svisle polohy a vyjmete kovovou zaslepku spodni pozice Jednotky 3,5".

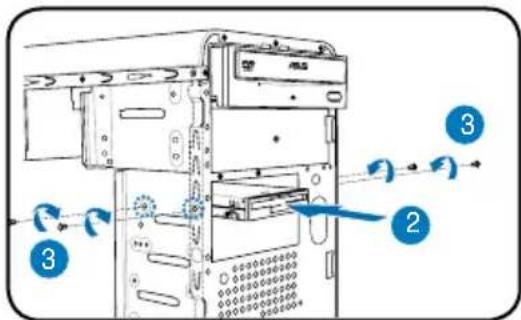

2. Vložte disketovou Jednotku do pozice azasunte ji na misto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jak otvory v poloze.
3. Zajistete disketovou Jednotku dvema sroubky na obou stranach.

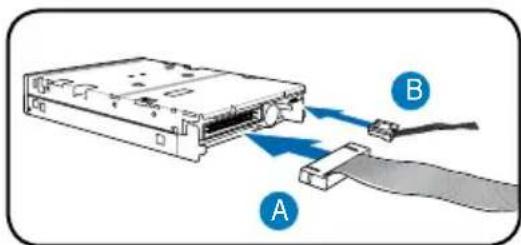

4. Pripojte zastrochku signalu (A) a napajeci zastrochku (B) ke konektorum na zadni strane Jednotky.

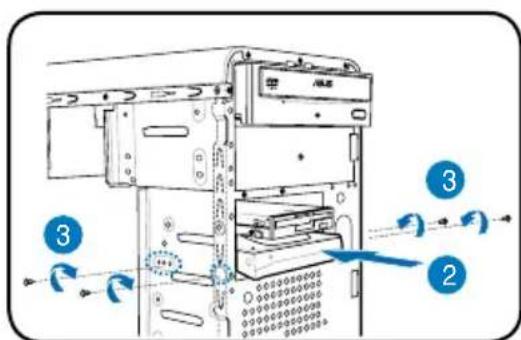

Pevný disk

1. Umistete skrin do svisle polohy a vyjmete kovovou zaslepku horni pozice Jednotky 3,5".
2. Vložte pevný disk do pozice azasunte jej na misto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jak otvory v poloze.

1. Zajistete pevný disk dvěma šroukBy na obou stranách pozice.

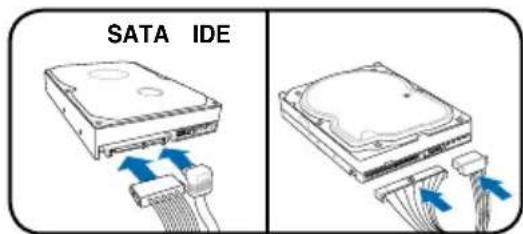

2. Pevny disk SATA: Pripojte zástrčku kabelu signalu SATA a kabelu napajeni ke konektorum na zadni strane Jednotky.

Pevny disk IDE: Pripojte zastrchu kabelu IDE a kabelu napajeni ke konektorum na zadni stranje Jednotky.

Demontáž a montáž bočniho a prědního panelu

Pokud jiste nainstalovali optickou a/nebo disketovou Jednotku, préd montáží do skrǐne demontujte kryty pozic na prědním panelu. Funkce:

1. Vyhledejte zámky krytú pozic.
2. Posunutim zamku smerem ven uvolnete kryt pozice.
3. Posunte kryt smere m dovnit a polozte stranou.
4. Podle stejnychPokynu demontujte kryt pozice 3.5".

Instalace prêndniho a bočniho panelu:

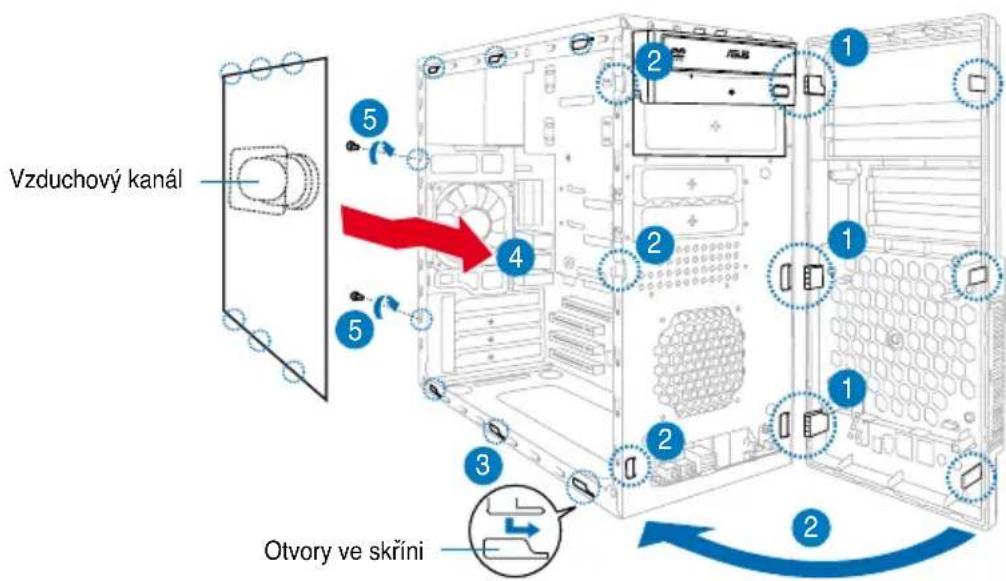

1. Zasunte zavesy do otvoru na pravo strane prednio panelu, aby se predni panel pripojil ke skrini.
2. Otočte prední panel vlevo a zasunte háčky do skřině tak, aby prední panel dosedl na mistro.
3. Zasunte háčky bočniho panelu do horních a dolních otvorů skříne.
4. Posunte bočné panelu k prednímu panelu tak, aby dosedl na mistro.
5. Zajistete panel dvěma sroubky, ktere jste predním odmontovali.

ASUS V-Seria

ASUS Komputer PC (Desktop Barebone)
