Тип продукта	Настольный компьютер Barebone
Бренд	ASUS
Модель	V2P5G45
Основные функции	Поддерживает процессоры Intel Pentium 4 LGA775 и AMD; память DDR DIMM; карты расширения; жесткие диски SATA/IDE; оптические и флоппи-дисководы
Порты передней панели	Наушники, микрофон, USB 2.0 (2-4), HDD LED, кнопка питания, кнопка сброса
Порты задней панели	PS/2 клавиатура, PS/2 мышь, VGA, параллельный порт, USB 2.0 (4), LAN (RJ-45), eSATA или последовательный порт или DVI или S/PDIF, IEEE 1394a (некоторые модели), аудио (6- или 8-канальное)
Отсеки для накопителей	Два 5.25" (оптические), один 3.5" флоппи, один 3.5" жесткий диск
Слоты расширения	Несколько (уточнить в зависимости от материнской платы)
Блок питания	Выбирается 115В/230В; типично 300Вт
Размеры (прибл.)	180 x 430 x 450 мм (Ш x В x Г)
Вес (прибл.)	10 кг
Выбор напряжения	Переключатель на БП: 115В для 100-127В, 230В для 200-240В
Безопасность	Отключайте питание перед добавлением/удалением компонентов; избегайте прикосновения к контактам процессора
Обслуживание	Регулярно очищайте от пыли; обеспечивайте надлежащий поток воздуха
Ремонтопригодность	Заменяемые пользователем: процессор, ОЗУ, диски, карты расширения, блок питания
Общая информация	Включает руководство по установке процессора, памяти, дисков и сборки передней панели

Часто задаваемые вопросы - V2P5G45 ASUS

Какие типы процессоров поддерживает ASUS V2P5G45?

ASUS V2P5G45 поддерживает процессоры Intel Pentium 4 в корпусе LGA775 и процессоры AMD. Обратитесь к руководству материнской платы для конкретных моделей.

Как установить оперативную память в этот настольный компьютер?

Найдите слоты DIMM на материнской плате, откройте фиксаторы, совместите выемку DIMM с разрывом слота и нажмите, пока фиксаторы не защелкнутся. Всегда отключайте питание перед установкой ОЗУ.

Как установить жесткий диск?

Снимите верхнюю металлическую крышку отсека 3.5", вставьте жесткий диск, совместите отверстия для винтов и закрепите двумя винтами с каждой стороны. Для SATA-дисков подключите сигнальный и силовой кабели SATA. Для IDE-дисков подключите кабели IDE и питания.

Как правильно установить напряжение?

Найдите переключатель выбора напряжения на блоке питания. Установите 115В для сети 100-127В или 230В для сети 200-240В. Не переключайте при включенном питании.

Какие порты находятся на задней панели?

Задние порты включают PS/2 для клавиатуры и мыши, VGA, параллельный порт, 4 USB 2.0, LAN (RJ-45) и один из eSATA, последовательного порта, DVI или S/PDIF. Некоторые модели имеют IEEE 1394a. Аудио 6- или 8-канальное.

Как снять боковую крышку?

Открутите винты крышки на задней панели, потяните боковую крышку назад, пока защелки не выйдут из зацепления, затем снимите. Для установки обратно совместите защелки с отверстиями корпуса и нажмите вперед.

Можно ли установить оптический дисковод?

Да. Снимите верхнюю металлическую крышку отсека 5.25", вставьте оптический дисковод, совместите отверстия и закрепите винтами с обеих сторон. Подключите кабели IDE (или SATA) и питания.

Что нужно сделать перед добавлением или удалением компонентов?

Всегда отключайте блок питания и заземлитесь, чтобы предотвратить электростатический разряд. Следуйте инструкциям руководства.

Как установить карту расширения?

Снимите замок металлической планки и соответствующую заглушку слота, плотно вставьте карту в слот и замените замок планки.

Где найти полное руководство пользователя?

Полное руководство пользователя доступно для бесплатного скачивания в PDF на веб-сайте поддержки ASUS или через платформу Notice Facile. Руководство содержит подробные инструкции для всех компонентов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ V2P5G45 ASUS

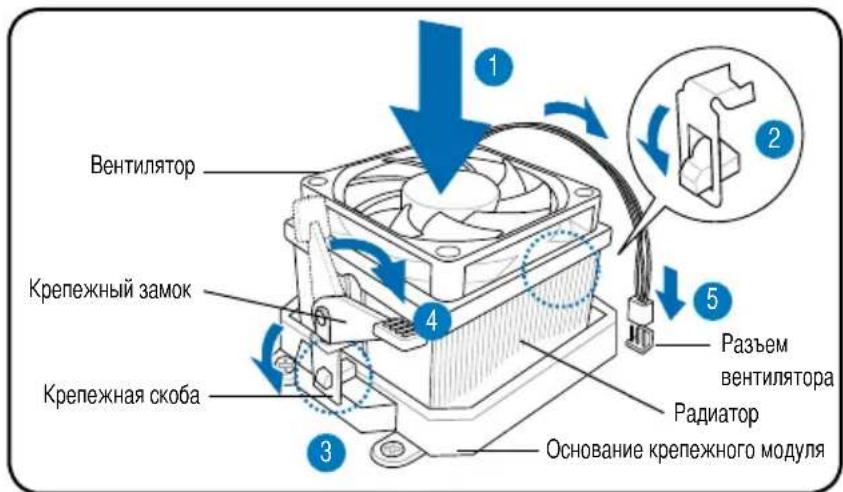

1. Поместите радиатор сверху установленного процессора.

ВАЖНО. Удостоверьтесь, что радиатор и вентилятор правильно установлены на основании крепежного модуля, иначе вы не сможете зафиксировать скобу.

2. Прикрепите один конец скобы к основанию крепежного модуля. 3. Защелкните другой конец скобы (около замка скобы) с основанием крепежного модуля. Щелчок означает, что скоба встала на место.

ПРИМЕЧАНИЕ. Вместе с процессором в коробочной комплектации есть инструкция по установке процессора, радиатора и крепежного механизма. Если они отличаются от инструкций в данном разделе, руководствуйтесь документацией к процессору.

1. Нажмите на крепежные замки для закрепления радиатора и вентилятора к основанию модуля.
2. Подключите кабель вентилятора к разъему на материнской плате.

ВНИМАНИЕ. Не забудьте подключить вентилятор! Если вы этого не сделаете, могут возникнуть ошибки контроллера.

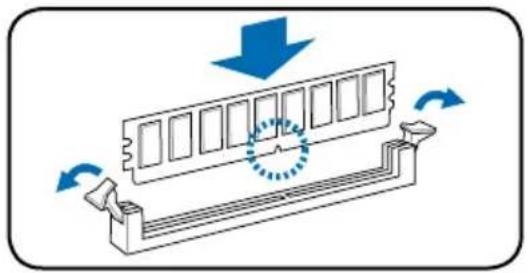

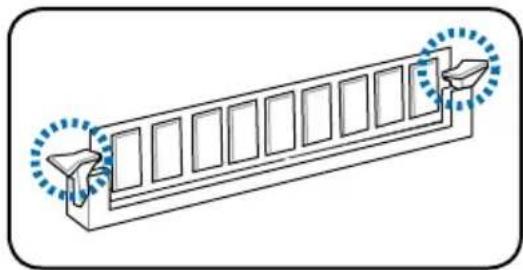

Установка модулей памяти DIMM

1. Найдите гнезда DIMM на материнской плате.
2. Разблокируйте гнездо DIMM, отжав стороны фиксаторов.
3. Совместите модуль DIMM с гнездом так, чтобы паз на модуле совпадал с выступом в гнезде.
4. Вдавите модуль DIMM в гнездо, пока крепежные защелки не вернутся в закрытое положение.

ВНИМАНИЕ:

Во время установки модулей DIMM отключите питание. В противном случае можно повредить материнскую плату и/или компоненты. Модуль DDR DIMM снабжен выемкой, чтобы его можно было установить только в одном направлении. Не применяйте силу при установке модуля DIMM в гнездо, чтобы предотвратить его повреждение.

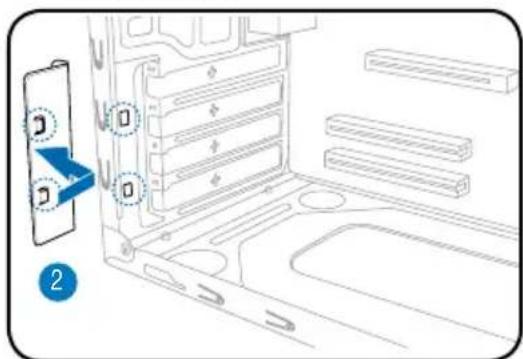

Установка карты расширения

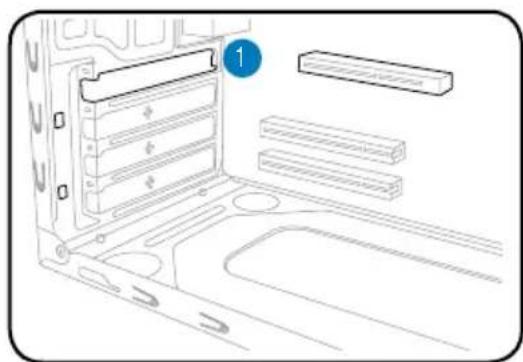

1. Снимите металлическую планку.

1. Снимите металлическую крышку напротив гнезда, которое вы хотите использовать.

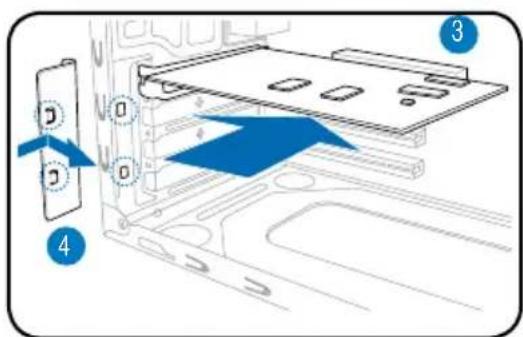

1. Вставьте разъём карты в гнездо, затем нажмите с усилием, пока карта не встанет на место.
2. Поставьте металлическую планку.

Установка устройств хранения данных

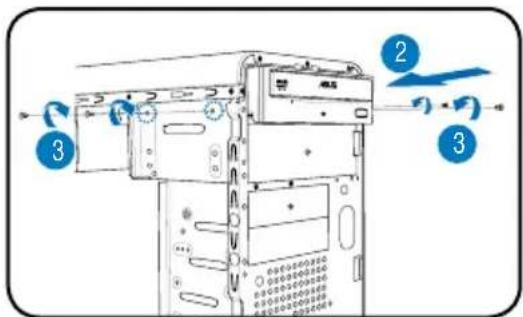

Оптический привод

1. Установите корпус вертикально и удалите защитную металлическую пластину, закрывающую верхний 5,25-дюймовый отсек. 2. Вставьте привод в верхний 5,25-дюймовый отсек и осторожно толкайте его внутрь, пока его отверстия для винтов не совпадут с отверстиями отсека.

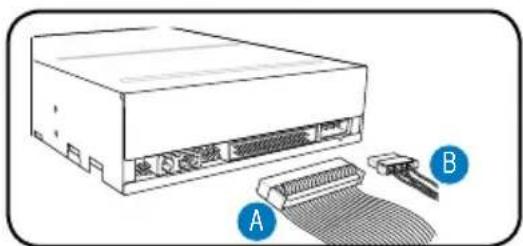

2. Закрепите привод двумя винтами с двух сторон отсека. 4. Подключите кабель питания (A) и кабель данных (B).

Дисковод

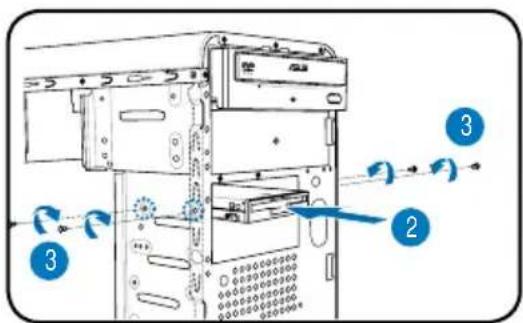

1. Установите корпус вертикально и удалите защитную металлическую пластину, закрывающую нижний 3,5-дюймовый отсек. 2. Осторожно вставьте дисковод внутрь, пока его отверстия для винтов не совпадут с отверстиями отсека.

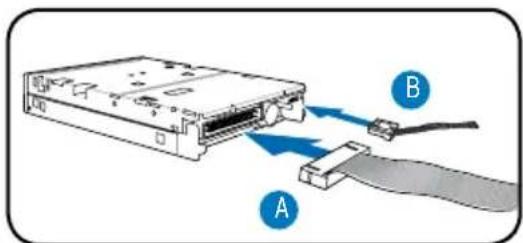

2. Закрепите дисковод двумя винтами с двух сторон. 4. Подключите кабель питания (A) и кабель данных (B).

Жёсткий диск

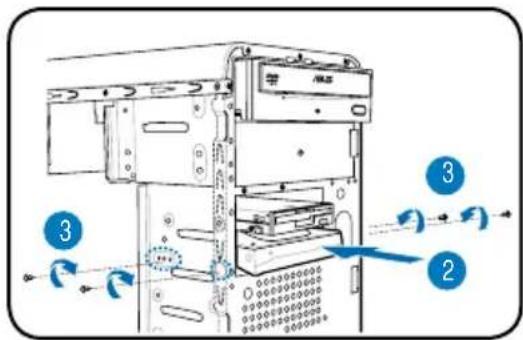

1. Установите корпус вертикально и удалите защитную металлическую пластину, закрывающую верхний 3,5-дюймовый отсек.
2. Вставьте жёсткий диск в отсек и осторожно толкайте его внутрь, пока его отверстия для винтов не совпадут с отверстиями отсека.
3. Закрепите жёсткий диск двумя винтами с двух сторон.

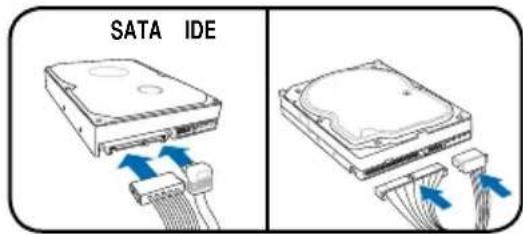

4. Для подключения кабеля Serial ATA:

Для подключения кабеля IDE и разъема питания:

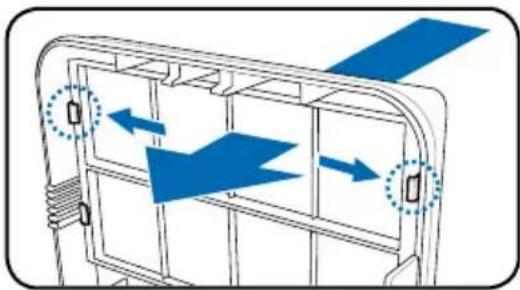

Удаление и закрытие крышек, установка передней панели и боковых стенок

Если вы установили оптический привод или дисковод, перед установкой передней панели удалите заглушки отсека. Сделайте следующим образом:

1. Определите местонахождение защелок крышки. 2. Для освобождения крышки нажмите замки наружу.
2. Вытяните крышку внутрь. 4. Следуйте тем же инструкциям для другой крышки.
