V2P5G45 - Computador de mesa ASUS - Manual de utilização gratuito

Tipo de Produto	PC Barebone de Mesa
Marca	ASUS
Modelo	V2P5G45
Funções Principais	Suporta processadores Intel Pentium 4 LGA775 e AMD; memória DDR DIMM; placas de expansão; discos rígidos SATA/IDE; unidades ópticas e disquetes
Portas do Painel Frontal	Fone de ouvido, Microfone, USB 2.0 (2-4), LED do HDD, Botão Liga/Desliga, Botão Reset
Portas do Painel Traseiro	Teclado PS/2, Mouse PS/2, VGA, Paralela, USB 2.0 (4), LAN (RJ-45), eSATA ou Serial ou DVI ou S/PDIF, IEEE 1394a (alguns modelos), Áudio (6 ou 8 canais)
Bandejas de Unidades	Duas de 5,25" (óptica), uma de 3,5" (disquete), uma de 3,5" (disco rígido)
Slots de Expansão	Múltiplos (especifique conforme a placa-mãe)
Fonte de Alimentação	115V/230V selecionável; típica 300W
Dimensões (aproximadas)	180 x 430 x 450 mm (L x A x P)
Peso (aproximado)	10 kg
Seleção de Voltagem	Chave na PSU: 115V para 100-127V, 230V para 200-240V
Segurança	Desconecte a energia antes de adicionar/remover componentes; evite tocar nos pinos da CPU
Manutenção	Limpe a poeira regularmente; garanta fluxo de ar adequado
Reparabilidade	CPU, RAM, unidades, placas de expansão, fonte de alimentação substituíveis pelo usuário
Informações Gerais	Inclui manual de instalação para CPU, memória, unidades e montagem do painel frontal

Perguntas frequentes - V2P5G45 ASUS

Quais tipos de CPU são suportados pelo ASUS V2P5G45?

O ASUS V2P5G45 suporta CPUs Intel Pentium 4 no pacote LGA775 e CPUs AMD. Consulte o manual da placa-mãe para modelos específicos.

Como instalar RAM neste desktop?

Localize os soquetes DIMM na placa-mãe, destrave os clipes de retenção para fora, alinhe o entalhe do DIMM com a quebra do soquete e pressione até que os clipes se encaixem. Sempre desconecte a energia antes de instalar RAM.

Como instalar um disco rígido?

Remova a tampa metálica da bandeja superior de 3,5", insira o disco rígido, alinhe os orifícios dos parafusos e fixe com dois parafusos de cada lado. Para unidades SATA, conecte os cabos de sinal e de alimentação SATA. Para unidades IDE, conecte os cabos IDE e de alimentação.

Como configurar a voltagem correta?

Localize o seletor de voltagem na fonte de alimentação. Ajuste para 115V para alimentação de 100-127V, ou 230V para alimentação de 200-240V. Não mude enquanto estiver ligado.

Quais são as portas do painel traseiro?

As portas traseiras incluem teclado PS/2, mouse PS/2, VGA, paralela, 4 USB 2.0, LAN (RJ-45) e uma de eSATA, serial, DVI ou S/PDIF. Alguns modelos possuem IEEE 1394a. O áudio é de 6 ou 8 canais.

Como remover a tampa lateral?

Remova os parafusos da tampa no painel traseiro, puxe a tampa lateral para trás até que os ganchos se desengatem, então levante. Para reinstalar, alinhe os ganchos com os orifícios do chassi e empurre para frente.

Posso instalar uma unidade óptica?

Sim. Remova a tampa metálica da bandeja superior de 5,25", insira a unidade óptica, alinhe os orifícios dos parafusos e fixe com parafusos de ambos os lados. Conecte os cabos IDE (ou SATA) e de alimentação.

O que devo fazer antes de adicionar ou remover componentes?

Sempre desconecte a fonte de alimentação e aterre-se para evitar descarga eletrostática. Siga o manual cuidadosamente.

Como instalar uma placa de expansão?

Remova a trava do suporte metálico e a tampa do slot correspondente, insira a placa firmemente no slot e recoloque a trava do suporte.

Onde posso encontrar o manual completo do usuário?

O manual completo do usuário está disponível para download gratuito em PDF no site de suporte da ASUS ou na plataforma Notice Facile. O manual contém instruções detalhadas para todos os componentes.

MANUAL DE UTILIZADOR V2P5G45 ASUS

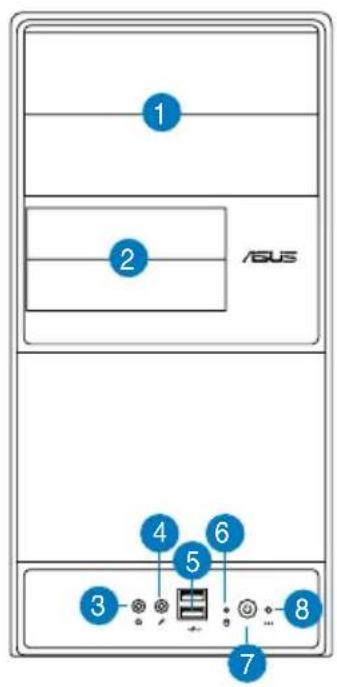

1. Tampa do compartmento da unidade de 5,25"
2. Tampa do compartmento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposicao)

NOTA: *Alguns modelos podem incluar两大 portas USB 2.0 adiconais e/ou uma porta IEEE 1394a.

Characteristicdo pailentraseiro

NOTA: As portas do paine traseiro e suas localizations podem variar dependendo do modelo do seuSYSTEMA. Para descrições mais detalhadas, consulte o guia do'utilizar do systema.

1. Porta para teclado PS/2 ()
2. Porta para rato PS/2 (
   3.Porta VGA
3. Porta paralela (
4. Portas USB 2.0 (alguns modelos poder incluir quarto portas USB 2.0 traseiras)
5. Porta LAN (RJ-45) (

6. Uma das seguientes portas:

7. Porta E-SATA (

• Porta optica para saida S/PDIF (

• Porta coaxial para saía S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das segunte configuracoes de portas de audio:

2. 6-canais

• 8-canais

Consulte aabela de configuraçao no guia do'utilizar para obter mais informacoes.

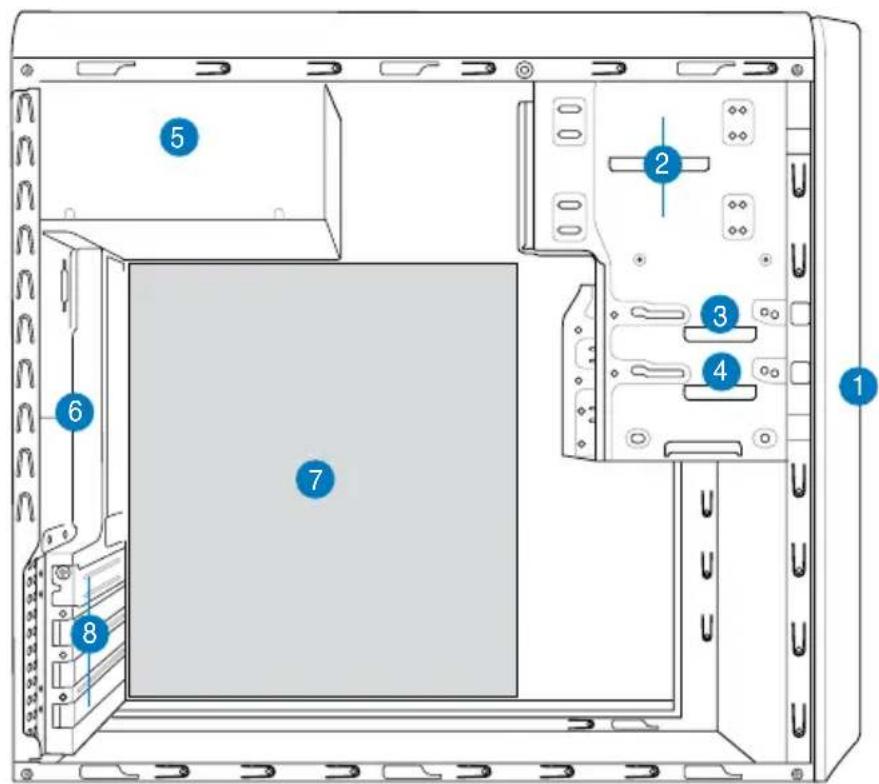

Componentes internos

1. Tampa do paineal frontal
2. Compartimento vazio para unidade optica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentacao

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metalicos da ranhura de expansão

Selecao da voltagem

A fonte de alimentacao do systemapossui um selector de voltagem de 115V/230 V situado ao lado do conector dealimentacao. Utilize este comutador paraSeleccionar a voltagem apropriad,deacordo com a potencia fornecida na suaarea.

Se a voltagem disponivel na sua area for de 100-127 V, defina o comutador para 115 V.

Se a voltagem disponível na sua area for de 200-240 V, define o comutador para 230 V.

NOTA: Consulte o guia do'utilizar do sistemas para obter mais informacoes sobre a localização exacta do selector de voltagem.

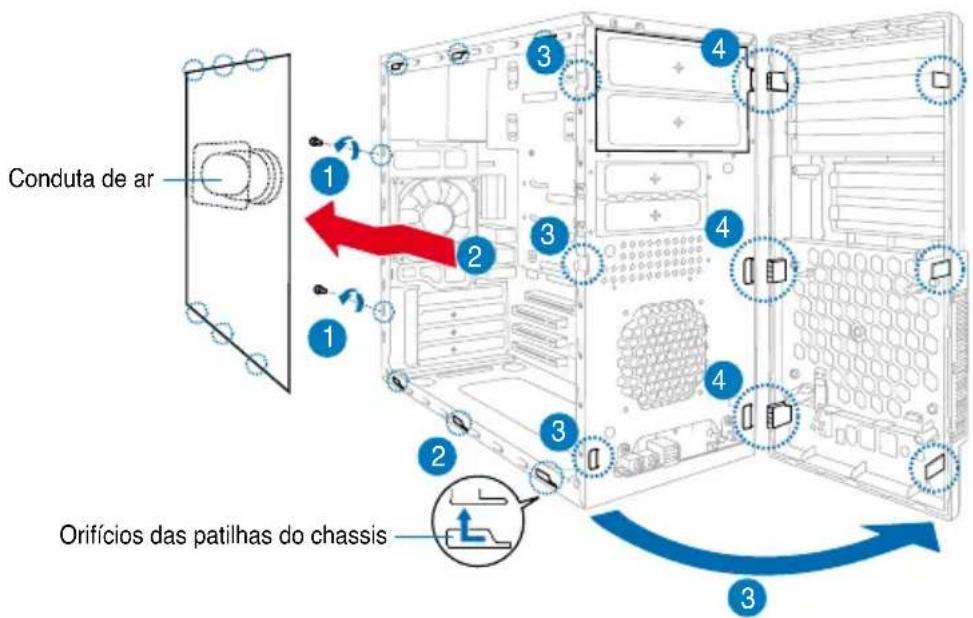

Remoção da tampa lateral e do panel frontal

1. Remova os parafusos existentes no pailen traseiro.
2. Puxe a tampa lateral em direcção ao pailnel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do paine frontal, de seguda levante-as ate estas se soltarem do chassis.
4. Rode o paine frontal para a direita ate as patilhas do tipo dobradiça existentes no lado direito focarem expostas.
5. Remova o paine frontal e colque-o de lado.

Instalação da CPU

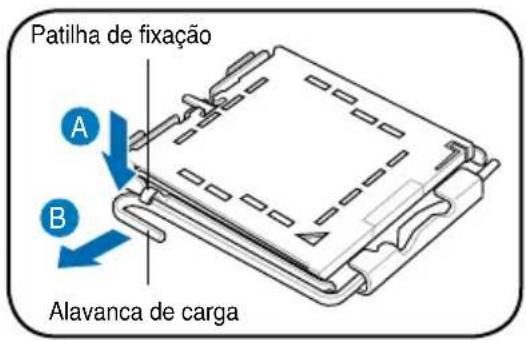

Instalacao de uma CPU Intel Pentium 4 no socket LGA775

1. Procure o socket da CPU na placaprincipal.
2. Exerça pressão sobre a alavanca de cargo com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇA. Para fazer danIFICar os pinos do socket, não remove a tampa PnP a não ser que esteja a instalar uma CPU.

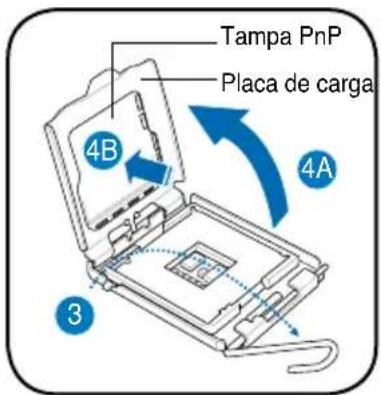

1. Levante a alavanca de cargo na direcção indicada pela seta num angulo de 135^
2. De seguida levante a plac dearga com o polegar e o indicator num angulo de 100^ (4A), depuis empurre a tampa PnP atraves da janela da plac dearga para a remover (4B).

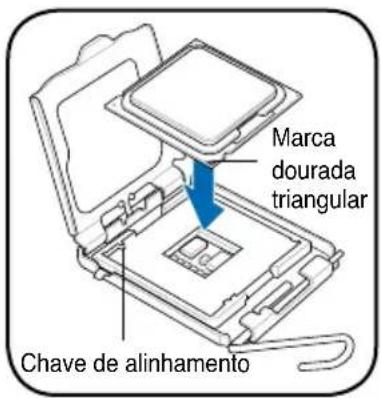

3. Posizione a CPU por cima do socket, certificando-se de que o triangulo dourado se encontrar no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Fecha a placá de entrega (A), de seguida exerça pressão sobre a alavanca de entrega (B) até esta encaixar com um estalido na patilha de fixação.

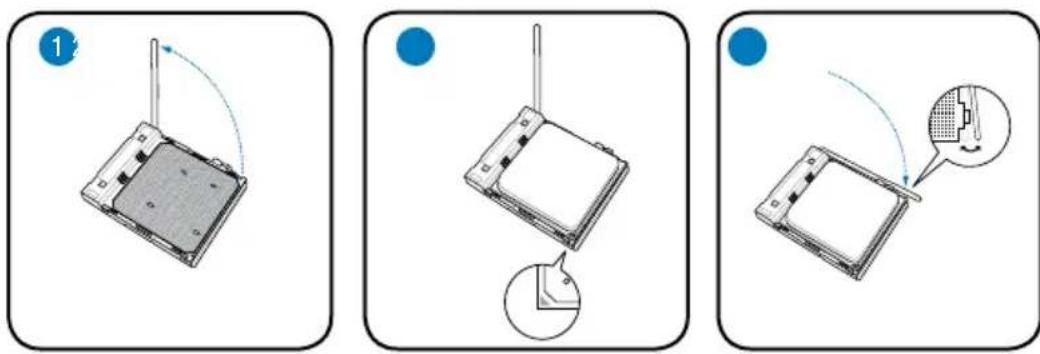

Instalacao de uma CPU AMD

1. Procure o socket da CPU e levante-o num angulo de 90-100 graus.
2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pouco triângulo.
3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇA: Uma Incorrecta instalaçao da CPU no socket pode fazer os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

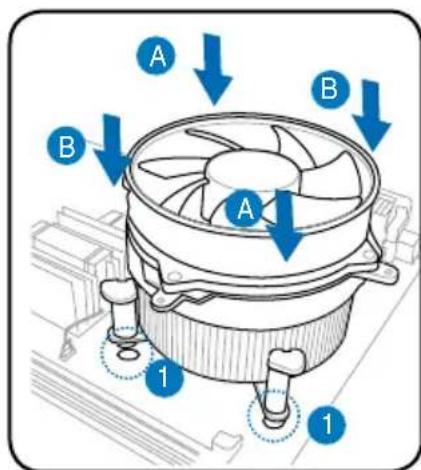

Instalacao de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos está alinhados com os orificios existentes na placar principal.
2. Exerça pressão em simultâneo sobreinous feções de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.
3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, lique o cabo da ventoinha da CPU ao conector existente na placar principal.

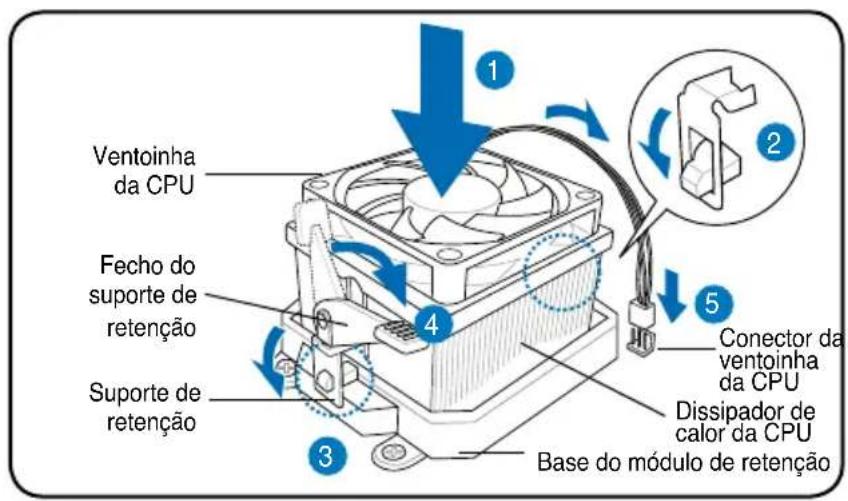

Instalacao de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam corretoamente na base do modulo do mecanismo de retenção quando como como é�ou consiguiça encaixar corretoamente ou suporte de retenção.

1. Alinne uma das extremidades do suporte de retençao com a base do modulo de retençao.
2. Alinne a outra extremidade do suporte de retençao (junto do fecho do suporte de retençao) com a base do modulo de retençao ate ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções esta secção não correspondem à documentação que acompanha a CPU, sina está最後.

1. Exerça pressão sobre omeeting do suporte de retençao existente no mecanismo de retençao para fixar a ventoinha e o dissipador de calor ao modulo de retençao.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placar principal.

ATENÇA. Não se esqueça de ligar o conector da ventoinha da CPU! Pode havem correndencia de erros ao;nível do hardware se não ligar este conector.

Instalacao do DIMM

1. Procure os sockets DIMM na placaprincipal.

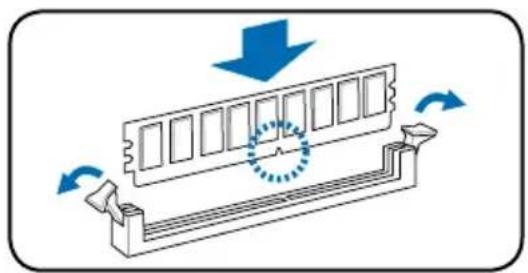

2. Desbloqueie um socket DIMM premindo as patilhas do modulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.

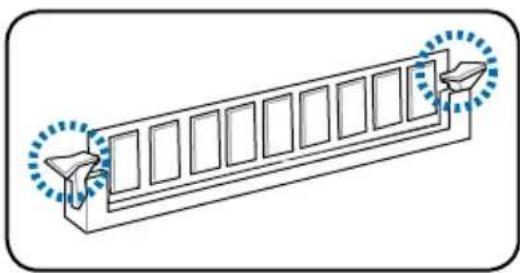

4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

ATENÇAÖ.

• Desligue a fonte de alimentacao antes de adcionar ou removemos DIMM. Se nao o fazer podar danificar seriamente a placar principal e/ou os componentes.
• O MODULE DIMM DDR tem um entalle para que está colocadoapanas na posicao correcta. NAO force a introducao do modulo DIMM no socket para fazer danificar o mesmo

Instalação da placá de expansão

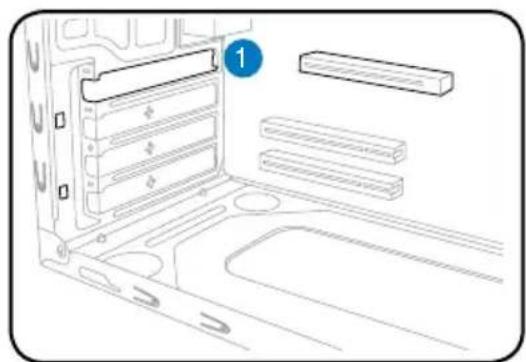

1. Remova omeeting do suporte metalico.

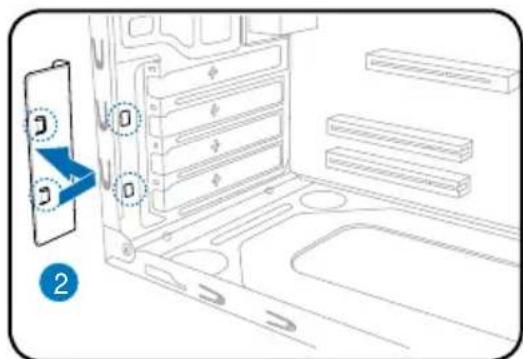

1. Remova a tampa metalica situada em fronte da ranhura que pretende utilizes.

1. Introduza o conector da placna ranhura e exerca pressao sobre a placatae esta ficar devidamente introduzida na ranhura.
2. Volte a colocar o Fecha do suporte metallico.

Instalacao de unidades de armazenamento

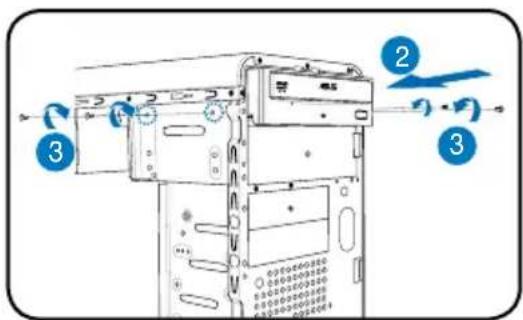

Unidade optica

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 5,25".
2. Introduza a unidade optica no compartmento e com cuidado empurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade optica com dos parafusos de ambos os lados do compartmento.
4. Ligue as fichas de IDE (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

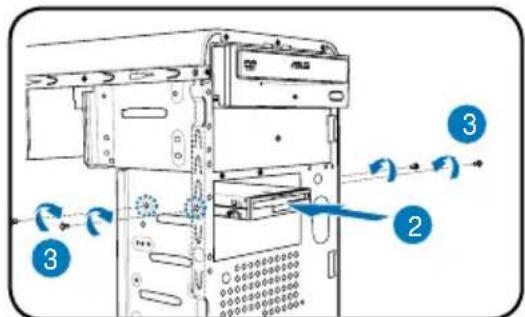

Unidade de disquetes

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disquetes no compartmento e com cuidado emurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade de disquetes com bois parafudos de ambos os lados do compartmento.

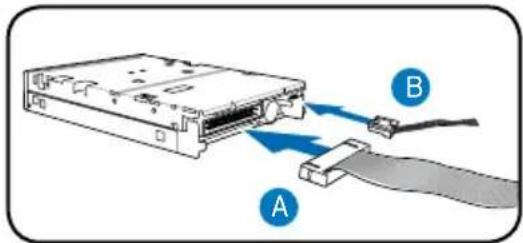

4. Ligue as fichas de audio (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disco rigo do compartimento e com cuidado empare-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartimento.
3. Fixe a unidade de disco rígido com\ dois parafusos de aisle os lados do compartmento.

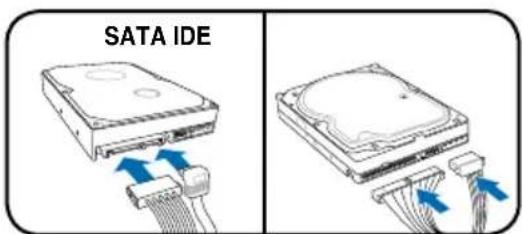

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA acos connectores situados na parte deTRS da unidade.

Para unidades de disco rigido IDE: Ligue os cabos IDE e de alimentacao aoconectores situados na parte de das unidade.

Remoçao das tampas dos compartimentos e reinstalação do panei frontal e da tampa lateral

1. Procure os fechos das tampas dos compartmentos.
2. Exerça pressão sobre os fechos para fora para�air a respectiva tampa.
3. Empurre a tampa do compartmento para dentro e bereits colque-a de lado.
4. Siga estas instruções para remover a tampa do compartmento da unidade de 3,5".

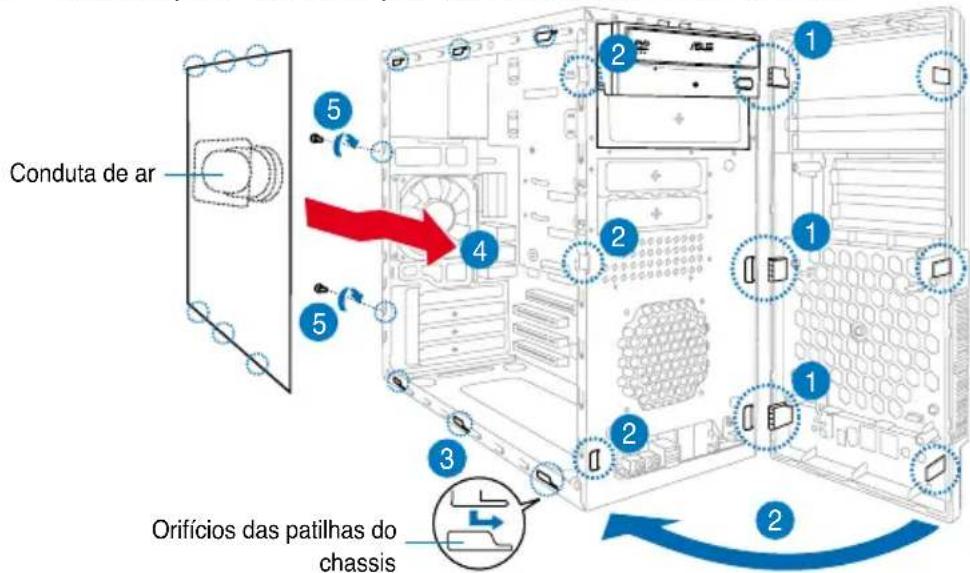

Para reinstalar o paine frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do pailen frontal nos orificios existentes no lado direito do chassis.
2. Rode o paine frontal para a esquerda e de seguida introduza as patilhas no chassis até o paine frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orificios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do painei frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com osinousramidos anteriormente.
