V2P5G45 - De oficina ASUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	PC Barebone de escritorio
Marca	ASUS
Modelo	V2P5G45
Funciones principales	Compatible con CPUs Intel Pentium 4 LGA775 y AMD; memoria DDR DIMM; tarjetas de expansión; discos duros SATA/IDE; unidades ópticas y de disquete
Puertos del panel frontal	Auriculares, Micrófono, USB 2.0 (2-4), LED de disco duro, Botón de encendido, Botón de reinicio
Puertos del panel posterior	Teclado PS/2, Ratón PS/2, VGA, Paralelo, USB 2.0 (4), LAN (RJ-45), eSATA o Serie o DVI o S/PDIF, IEEE 1394a (algunos modelos), Audio (6 u 8 canales)
Bahías de unidad	Dos de 5.25" (óptica), una de 3.5" para disquete, una de 3.5" para disco duro
Ranuras de expansión	Múltiples (especificar según la placa base)
Fuente de alimentación	Seleccionable 115V/230V; típica 300W
Dimensiones (aprox.)	180 x 430 x 450 mm (An x Al x Pr)
Peso (aprox.)	10 kg
Selección de voltaje	Interruptor en la fuente: 115V para 100-127V, 230V para 200-240V
Seguridad	Desconecte la alimentación antes de agregar o quitar componentes; evite tocar los pines de la CPU
Mantenimiento	Limpie el polvo regularmente; asegure un flujo de aire adecuado
Reparabilidad	CPU, RAM, unidades, tarjetas de expansión y fuente de alimentación reemplazables por el usuario
Información general	Incluye manual de instalación para CPU, memoria, unidades y ensamblaje del panel frontal

Preguntas frecuentes - V2P5G45 ASUS

¿Qué tipos de CPU son compatibles con el ASUS V2P5G45?

El ASUS V2P5G45 es compatible con CPUs Intel Pentium 4 en formato LGA775 y CPUs AMD. Consulte el manual de la placa base para modelos específicos.

¿Cómo instalo la RAM en este escritorio?

Localice los zócalos DIMM en la placa base, desbloquee los clips de retención hacia afuera, alinee la muesca del DIMM con la rotura del zócalo y presione hacia abajo hasta que los clips encajen hacia adentro. Siempre desconecte la alimentación antes de instalar la RAM.

¿Cómo instalo un disco duro?

Retire la cubierta metálica de la bahía de unidad superior de 3.5", inserte el disco duro, alinee los orificios de los tornillos y fíjelo con dos tornillos en cada lado. Para unidades SATA, conecte los enchufes de señal y alimentación SATA. Para unidades IDE, conecte los enchufes IDE y de alimentación.

¿Cómo configuro el voltaje correcto?

Localice el interruptor selector de voltaje en la fuente de alimentación. Ajústelo a 115V para suministro de 100-127V, o a 230V para suministro de 200-240V. No cambie mientras esté encendido.

¿Cuáles son los puertos del panel posterior?

Los puertos posteriores incluyen teclado y ratón PS/2, VGA, paralelo, 4 USB 2.0, LAN (RJ-45) y uno de eSATA, serie, DVI o S/PDIF. Algunos modelos tienen IEEE 1394a. El audio es de 6 u 8 canales.

¿Cómo quito la cubierta lateral?

Retire los tornillos de la cubierta en el panel posterior, tire de la cubierta lateral hacia atrás hasta que los ganchos se desenganchen, luego levante. Para reinstalar, alinee los ganchos con los orificios del chasis y empuje hacia adelante.

¿Puedo instalar una unidad óptica?

Sí. Retire la cubierta metálica de la bahía de unidad superior de 5.25", inserte la unidad óptica, alinee los orificios de los tornillos y fije con tornillos en ambos lados. Conecte los cables IDE (o SATA) y de alimentación.

¿Qué debo hacer antes de agregar o quitar componentes?

Siempre desconecte la fuente de alimentación y póngase a tierra para evitar descargas electrostáticas. Siga el manual cuidadosamente.

¿Cómo instalo una tarjeta de expansión?

Retire el bloqueo del soporte metálico y la cubierta de la ranura correspondiente, inserte la tarjeta firmemente en la ranura y vuelva a colocar el bloqueo del soporte.

¿Dónde puedo encontrar el manual de usuario completo?

El manual de usuario completo está disponible para descarga gratuita en PDF en el sitio web de soporte de ASUS o a través de la plataforma Notice Facile. El manual contiene instrucciones detalladas para todos los componentes.

MANUAL DE USUARIO V2P5G45 ASUS

Manual de Instalación

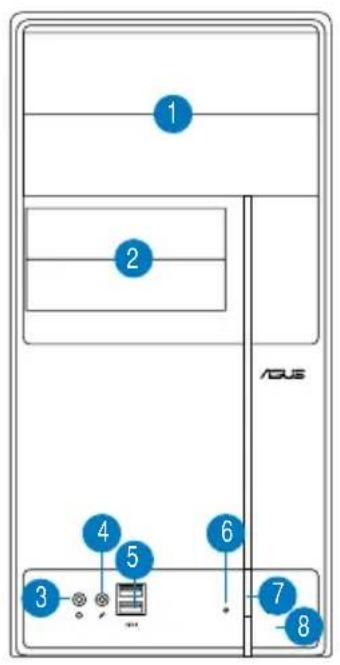

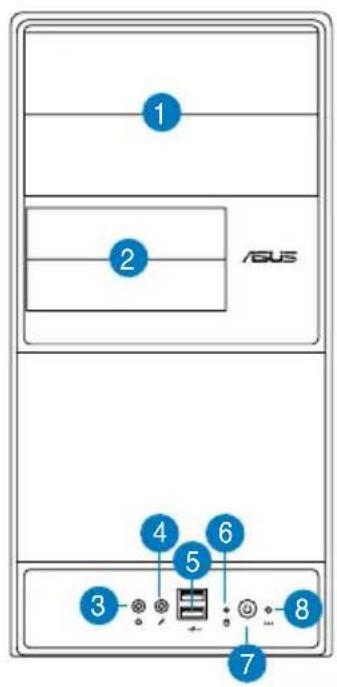

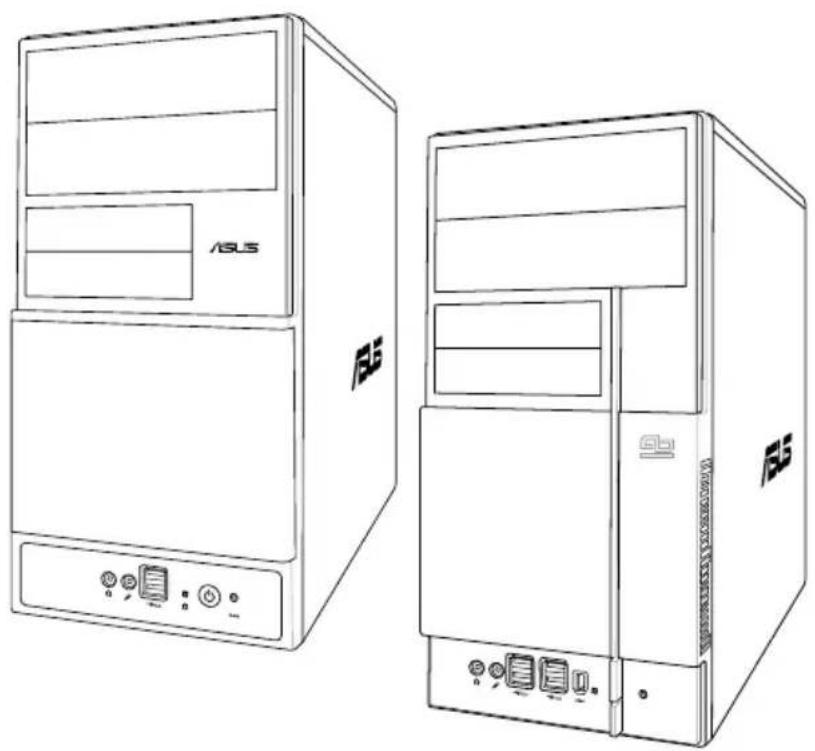

Characteristicas del panel frontal

1. Cubiertas de zócalos para unidades de 5.25 pulgadas
2. Cubiertas de zócalos para unidades de 3.5 pulgadas
3. Puerto para auriculares
4. Puerto para micrófono
5. Puertos USB 2.0*
6. LED HDD
7. Botón de encendido
8. Botón de reinicio

NOTA: *Algunos modelos podrjan tener 2 puertos USB2.0 adiciones y/o un puerto IEEE 1394a.

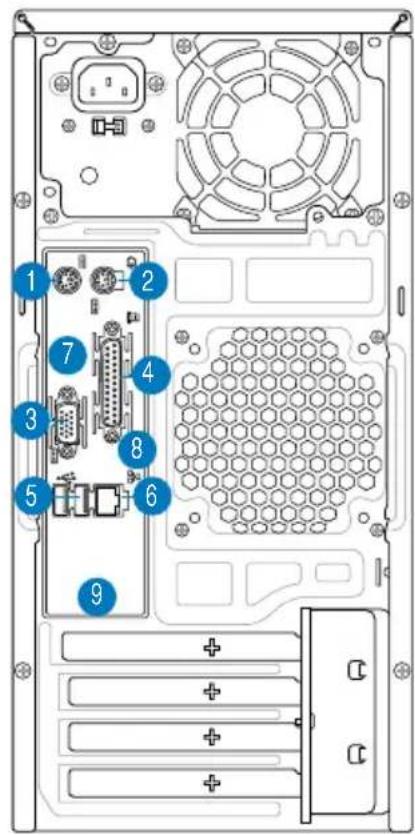

Characteristicadel panel posterior

NOTA: Los puertos del panel trasero y su localización podrán variar dependiendo del modelo de su sistemas. Para una descripción detallada consulte el Manual del Nombre de su sistemas.

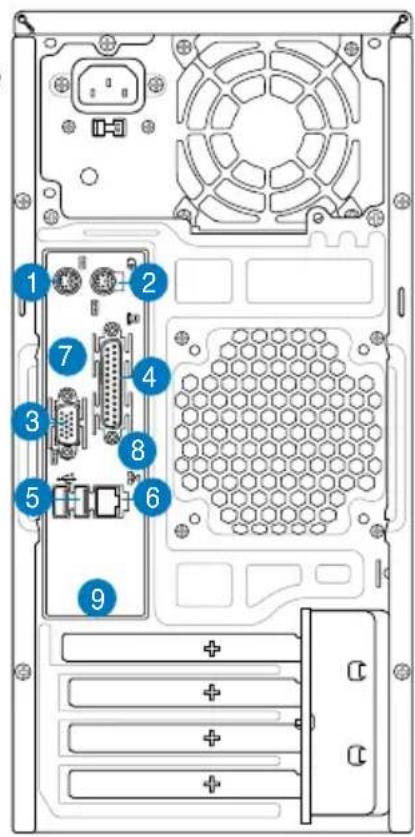

1. Puerto de teclado PS/2 ()
2. Puerto de ratón PS/2 (
3. Puerto VGA (
4. Puerto paralelo (
5. Puertos USB 2.0 ( Algunos modelos podrjan tener在哪 Puerto's USB 2.0 en la parte trasera)
6. Puerto LAN (RJ-45) (

7. Uno de los siguientes puertos:

8. Puerto E-SATA ( )

9. Puerto serie (COM1) (
10. Puerto DVI (
11. Puerto de salute Optico S/PDIF (
12. Puerto de salute Coaxial S/PDIF (

1. Puerto IEEE1394a ((Sólo en ciertos modelos)

2. Una de las siguientes configuraciones de puertos de sonido:

3. 6 canales

• 8 canales

Para más información,refiérase a la tabla de configuración del Manual del明晰.

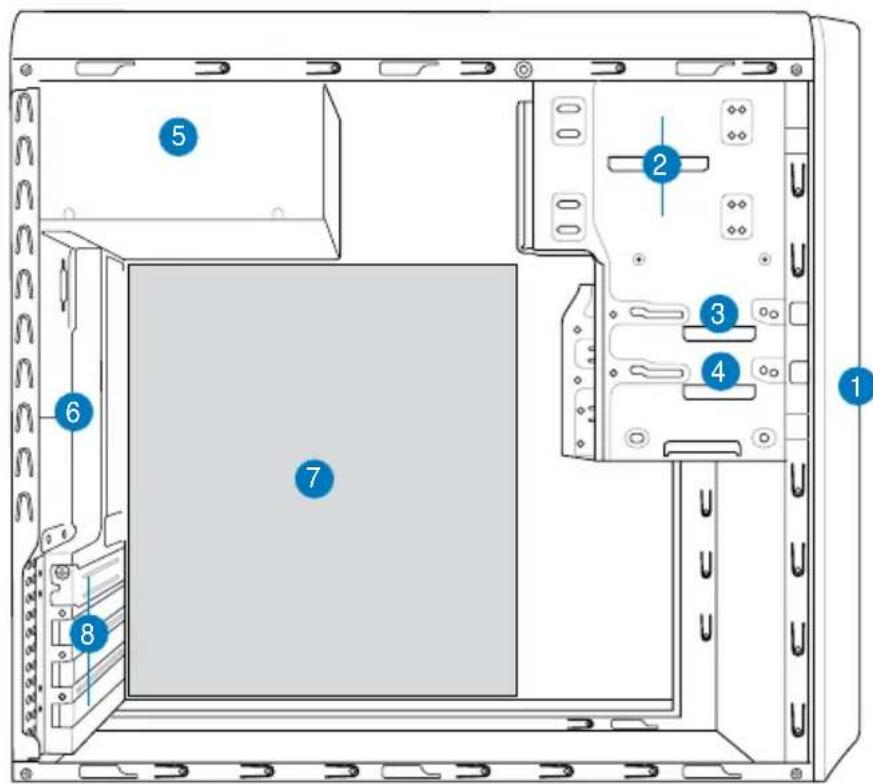

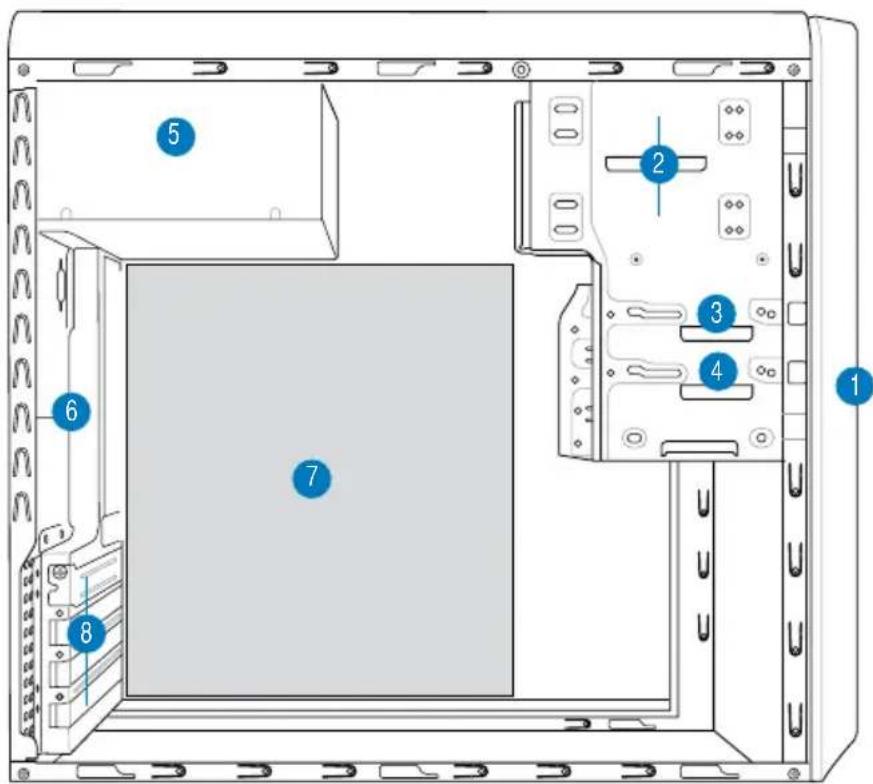

Componentes internos

1. Tapa del panel frontal
2. Bahía para la unidad optica vacía de 5,25 pulgadas
3. Zócalo para el Disquete

4. Zócalo para el Disco duro

5. Fuente de alimentacion

6. Zócalo para el ventilador del chasis
7. Placa base ASUS*
8. Soportes metálicos para los zócalos de expansión

NOTA: *Reférase al Manual del Nombre para información detallada de la placata base.

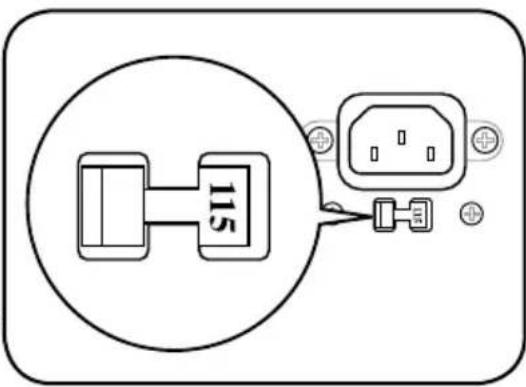

Selección ar voltaje

La fuente de alimentación tiene un selector de voltaje de 115 V/230 V situado bajo al conductor de alimentación. Utilice este comutador para selectionar el voltaje de entrada del sistema adecuado en función de la tension realizada en su region.

Si el voltaje de su regione es de 100-127 V, establerzca el conmutador en 115 V.

Si el voltaje de su regione es de 200-240 V, establerzca el conmutador en 230V

NOTA: Refiérase al Manual del Nombre del système para localizar el punto exacto donde se ENCuentra el selector de voltaje.

Retirando la cubierta lateral y el panel de ensamblaje frontal

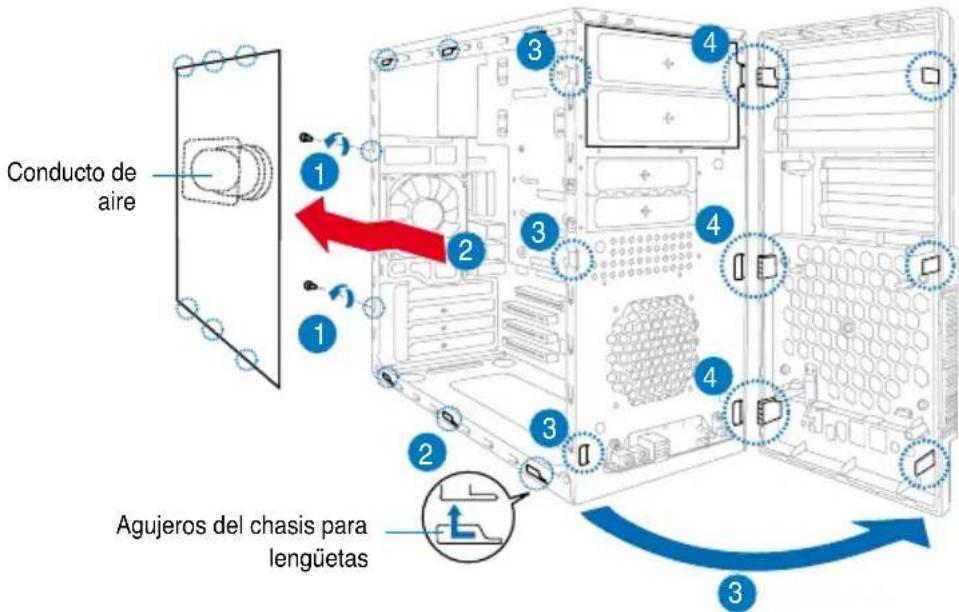

1. Retire los tornillos de la cubierta del panel trasero.
2. Tire de la cubierta lateral hacía el panel trasero hasta que los ganchos sean retrados de las lenquetas. Aparte la cubierta lateral.
3. Localice las sujeciones del panel frontal y levántelas hasta que se desenganchen del chasis.
4. Deslice el panel frontal hacía la derecha hasta que pueda ver las lengüetas con forma de bisagra.
5. Retire el ensamblaje del panel frontal, y apartelo.

Instalando una CPU

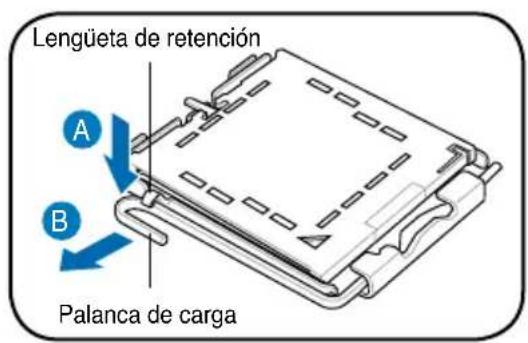

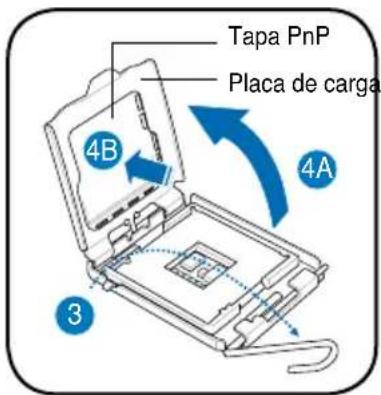

Instalacion del una CPU Intel Pentium 4 en modo LGA775

1. Localice en la placac madre el conector de la CPU.
2. Empujé la palanca de cargo con el dedo pulgar (A) y muevala hacer la izquierda (B) hasta que se libre de la lengüeta de retencion.

ADVERTENCIA: Para prevenir daños a los pines del conductor, no retire la cubierta PnP a menos que está installando una CPU.

1. Levante la palanca de cargo en la dirección que indica la flecha hasta formar un ángulo de 135^ .
2. Levante la placacdecarga con los dedos pulgar e indicesha que forme un angulo de 100^ 4A y, a continuacion, empuje la tapa PnP desdela ventana de placadecarga para qutarla (4B).

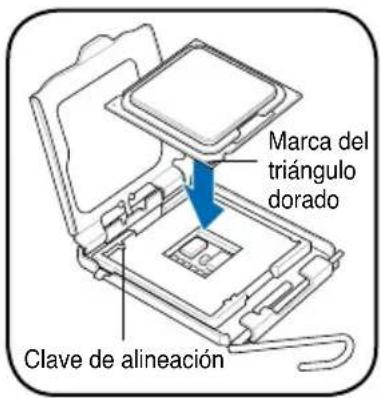

3. Coloque el procesador CPU sobre el zócalo, asegurándose de que triángulo dorado se encuesta en la esquina inferior izquierda de dicho zócalo. La clave de alineación del zócaloDebe encajjar en la muesca del procesador.

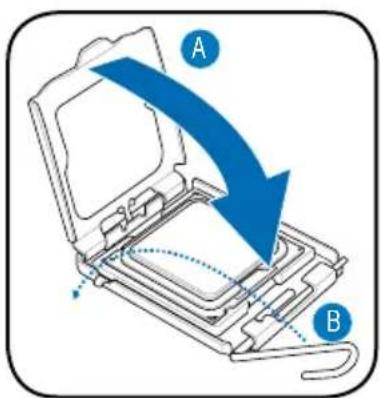

4. Cierre la placacdecarga (A) y, a continuacion, empuje la palanca decarga (B) hasta que se ajuste en la lengueta de retencion.

Instalación del una CPU AMD

1. Localice el zócalo de la CPU. Levante la palanca del zócalo en un ángulo de 90^ - 100^ .
2. Instale la CPU en el zócalo, asegurándose de que la esquina de la CPU con el triángulo dorado está en la misma posición que la esquina del zócalo con un(PCqueno triángulo.
3. Cologne de nuevo la palanca hacía abajo para ajustar la CPU.

ADVERTENCIA: jUna instalacion incorrecta de la CPU en el zócalo podra doblar los pins y dañar esta!.

Instalando el ventilador y el disipador de calor de la CPU

Instalacion de ventilador y disipador de calor para CPUs Intel Pentium® 4

1. Coloque el disipador sobre el procesador instalado, asegurándose de que los quatre éléments de sujeción coinciden con los orificios de la placac base.
2. Empuje hacía abajo los dos elementos de sujeción simultáneamente diagonalmente para fjar el disipador y el modulo del ventilador en su lugar.
3. Cuando el ensamblaje del ventilador y disipador hayan sido ensamblados, conecte el cable del ventilador de la CPU al conector en la placama madre.

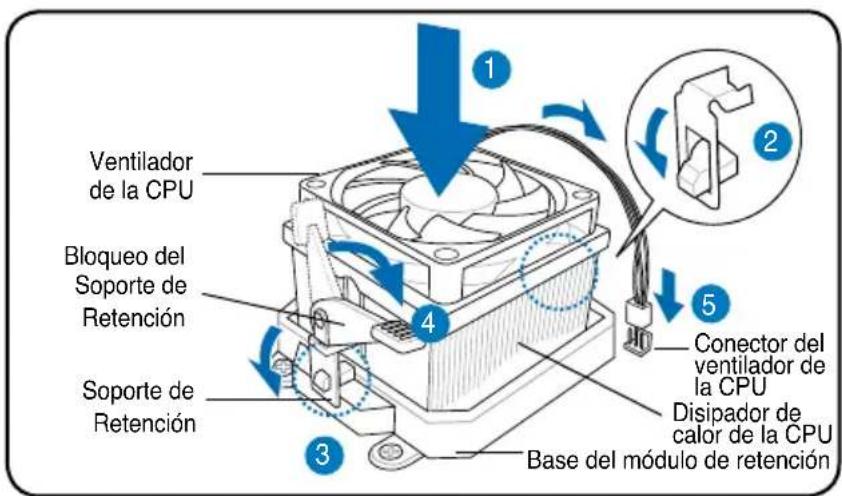

Instalación de ventilador y disipador de calor para CPUs AMD

1. Coloque el disiapdor de calor sobre la CPU instalada.

IMPORTANTE. Asegúrese que el ventilador y el disipador de calor se ajustanperfectamente la base del modulo del mecanismo de retencion; de另一边forma nopodrá ajustar el soporte de retencion.

1. Ajuste un extremo del soporte de retencion a la base del modulo.
2. Ajuste el(other extremo del soporte de retencion (cerca del bloqueo del soporte de retencion) a la base del modulo de retencion hasta que se ajuste en su lugar con unchasquido.

NOTA. El paquete de la CPU debevenir con instrucciones para la CPU, ensamblaje para el ventilador/disipador de calor, y mecanismo de retencion. Si las instrucciones en esta seccion no coinciden con la documento de la CPU, siga los pasos descriitos en esta ultima.

1. Empujé el bloqueo del soporte de retencion en el mecanismo de retencion paraJKLM de base del modulo de retencion.
2. Conecte el cable del ventilador de la CPU al conector de la placar madre.

ADVERTENCIA: No olvide conectar la connexion del ventilador de la CPU Pueden producirse errors de control de hardware si no se connecta esta connexion.

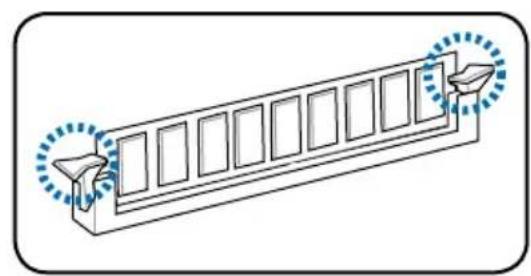

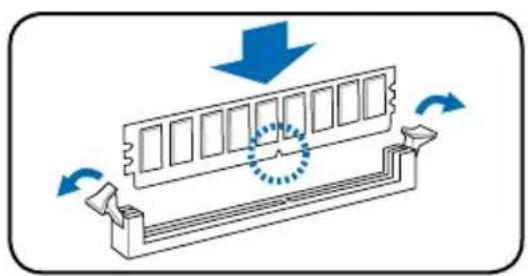

Instalar un zócalo DIMM

1. Localice los zócalos DIMM en la plaza base.
2. Desbloquee un zócalo DIMM presionando los broches de sujeción hacía afuera.
3. Alinee un zócalo DIMM en el zócalo de forma que la muesca de aquél coincida con el corte del zócalo.
4. Empujé el modulo DIMM en el zócalo hasta que los clips de retencion se ajusten hacía adentro.

ADVERTENCIA:

• Desconecte la fuente de energia antes de anadir o retiring DIMMs. No hacer this可能导致 daños a la placá madre y/o sus componentes.
• Una DIMM DDR se fabrica con una protuberancia de forma que encaje solo en una direccion. NO fuerte la DIMM bajo de un zócalo para estar daños en la DIMM.

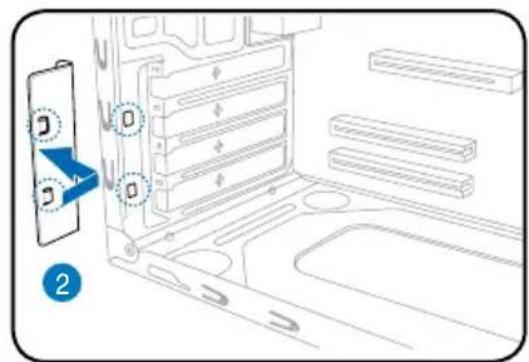

Instalar una tarjeta de expansión

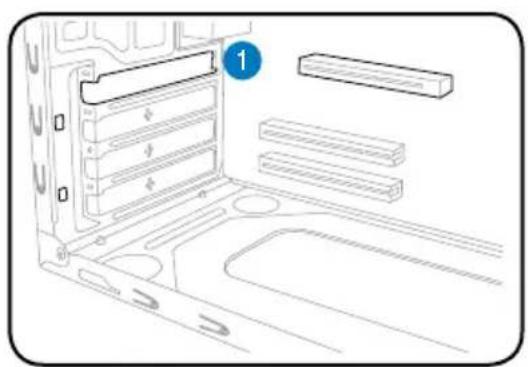

1. Retire el bloqueo del soporte metalico.

1. Retire la tapa metálica situada en elgado opuesto a la ranura que deseaautilizar.

1. Inserte el conductor de la tarjeta en la ranura y, a continuacion, presione la tarjeta firmamente hasta que encaje en su lugar.
2. Reemplace el bloqueo del soporte metalico.

Instalando unidades de almacenimiento

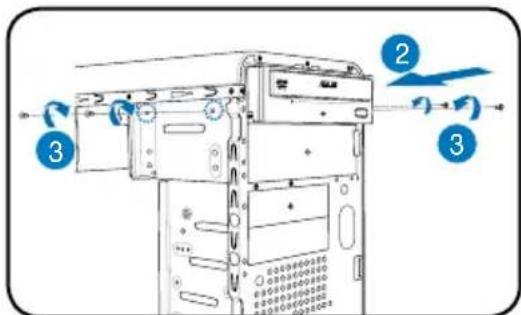

Unidad optica

1. Coloque el chasis en posicion vertical, y remueva la cubierta plateada del zócalo superior de la unidad de 5.25".
2. Inserte la unidad optica en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten aesticos en el zócalo.
3. Ajuste la unidad optica con dos tornillos en cada lateral del zócalo.
4. Conecte los adaptadores de IDE (A), y alimentacion (B) a los conectores en la parte trasera de la unidad.

Unidad de disquete

1. Coloque el chasis en posicion vertical, y remueva la cuberta plateada del zocalo inferior de la unidad de 3.5".

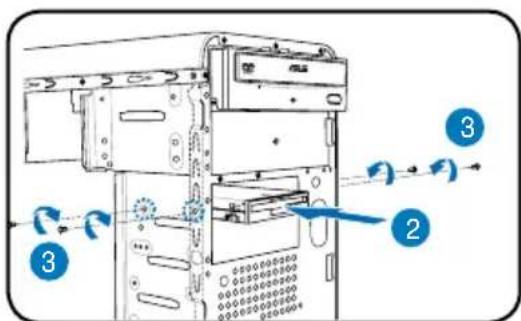

2. Inserte launidad de disquete en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a ellos en el zócalo.
3. Ajuste launidad de disquete con dos tornillos en cada lateral del zócalo.

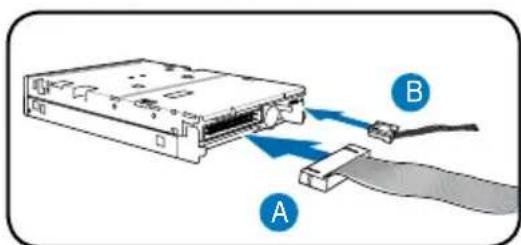

4. Conecte los cables de senal (A) y alimentacion (B) a los conectores en la parte trasera de la unidad.

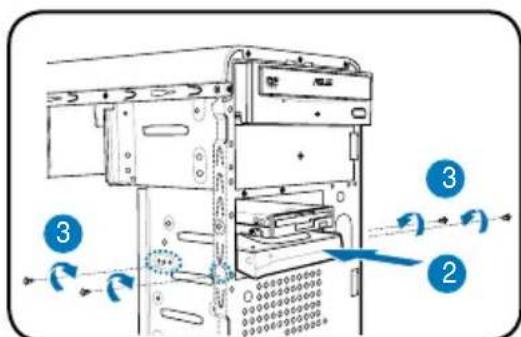

Unidad de disco duro

1. Coloque el chasis en posicion vertical, y remueva la cubierta plateada del zócalo superior de la unidad de 3.5".
2. Inserte launidad de disquete en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a ellos en el zócalo.

1. Ajuste la unidad de disco duro con dos tornillos en cada lateral del zócalo.

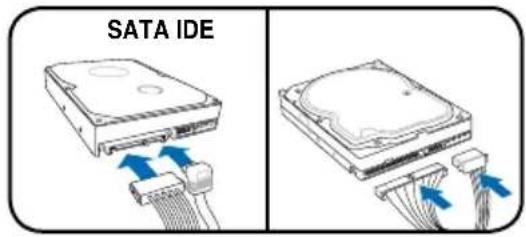

2. Para SATA HDD: Conecte los conectores de senal y energia SATA a la parte trasera de la unidad.

Para IDE HDD: Conecte los conectores de senal y energia IDE a la parte trasera de la unidad.

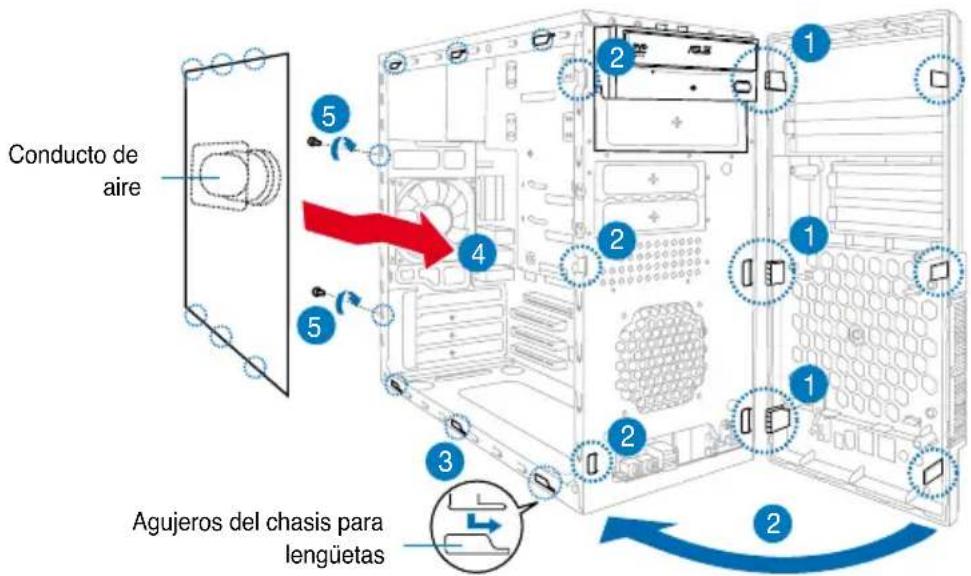

Retirando la cubiertas de los zócalos y reinstalando el ensamblaje del panel frontal y la cubierta lateral

Si ha instalado una unidad optica o de disquete, remueva la cubierta(s) de el/los zócalo(s) en el ensamblaje del panel frontal antes de reinstalar el chasis. Paraarlo:

1. Localice los bloqueos de la cubierta del zócalo.
2. Pulse los bloqueos hacía afuera para liberar la cubierta del zócalo.
3. Empujé la cubierta de la caja hacía adentro y apartela.
4. Siga las mismas instrucciones para retiring que con la cubierta de la caja para la unidad de 3.5".

Para reinstalar el ensamblaje del panel frontal y la cubierta lateral:

1. Inserte las lengüetas con aparciencia de bisagra del panel principal en los agujeros de la parte derecha del chasis.
2. Deslice el panel frontal a la izquierda. Inserte los ganchos en el chasis hasta que el panel frontal sea ajustado en su lugar.
3. Inserte los ganchos de la cubierta lateral a los agujeros superiores e inferiores.
4. Empujé la cubierta lateral en la direction del panel frontal hasta que sea ajustado en su lugar.
5. Ajuste la cubierta con los dos tornillos que retiró anteriormente.

ASUS

V-Cepnia

ASUS PIK (δapeδον)

PykoBoDCTBO no yctaHOBKe

Kohctpykuia nepeaHei paHea

1.5.25-Дюйшовье OTCeКИ
2.3.5-ДиюМоьые OТсЕКИ
3. Pa3bem HaylHnKOB
4. Pa3bEm MmKpOΦoHa
5. NopTb USB 2.0*
6. CBeToDIOJ XeCTKOrO DnCKa
7. KhoIIka nHTaHn
8. Khonka c6poca

PnmeuHne: *HeKoTOpBle MOeHN MoYr NMeT bDa IOnOJIHnTeIbHbIX NOpTa USB 2.0 mnn Odn H nOpT IEEE 1394a.

Kohctpykza3aHne paHea

PpmeHn: POpTbHa 3aHHe n HnHx
paCPOJIOXeHne MoKcET OTnUaTbcR B 3aBNCMOCTN OT
MoJeH. PoIpO6Hoe OINcaHne CMOTpTe B pyKOBOCTBE
POnb3OBaTeJIy DnA BaWe CnCTEmbl.

1. NopT KJIaBnAtypb PS/2 ( )
2. NopT MbIuN PS/2 (
3. IopT VGA (
4. NapaJIeJIbHbI IOpT (
5. NopTb USB 2.0 (HeKOTOpBIE MoJeN MOryT MeTb YeTbIpe USB 2.0 ports)
6. NopT JBC (RJ-45) (

7. OINH n3 cneyUOuNX npTOB:

8. NopT E-SATA (

• PocneioBaTeBHyB (COM1) npT (

BbIXoDVI（

• OnTnueckn BbIXoD S/PDF (

KoakcnaihBbBbIXoS/PDIF(

1. ПорТ IEEE 1394a (TOЛько Ha HeКоТорых MOДелЯХ)

1. Onda n3 cIeMyoUx KOHpMpypaun ayDnoOpTob:

2. 6-kanan

-8-kaHan

Iopno6Hocn CMOTpnte B pyKOBOdCTBe NIOJIb3OBAeTeJIA.

BHyTpehHne KOMNoHeTbI

1. KpbIka nepedne naheJI
   2.Пусто5.25-ДIOIMOBьМ OTEK ДЯ ONТУССКOrO ПИВОДа
   3.Отсек дисковoda
2. OTeCek JKeCTko IuCKa

5.Блokптаня
6. Mecto dIy Kopnycho Horo BeHTnJIrToPA
7. CnCTeMHaI nnata ASUS*
8. MetaJIINueckne nlaHKn dIy cIOTOB paUHpeHn

PpmeaHne: *Iopno6HOCTn CMOTnE B ykoBOJCTBE nlaMaTePHCKo INaTbI.

Bb6op HappxeHn

CnCTeMHbI 6JOK nHTaHnO cHaueH nepeKIOUcTeJeH HApXKeHn 115 B/230B, KOTOpB paONIOxKeH pRdOM C pa3BeMOM nHTaHn. NcNoJIb3yIe DaHHbI nepeKIOUcTeJIb IIN BbIbOpa BxOHO rO HAnpXKeHn CnCTeMbI, COOTBETCTByIOeTo HApXKeHnIO nHTaHn B BaWem pernohe.

EcnHnapjxHeMeCTHOJNEKtpocTeN coCTaBnT 100-127 B,yCTaHOBnTe nepeKlouaTeIb B noLoXeHne 115 B.

Ecnn Hapjxehne MeCTHOJIeKTPocETn COCTaBnre 200-240 B,yCTaHOBtpe nepeKIOUcATEb BV noJoxHe 230 B.

Pnmueyane: Toohoe noJooKeHne nepeKIOuHaTeIe CMOTpnte B pykoBOcTBe NoJIb3ObaTeIa.

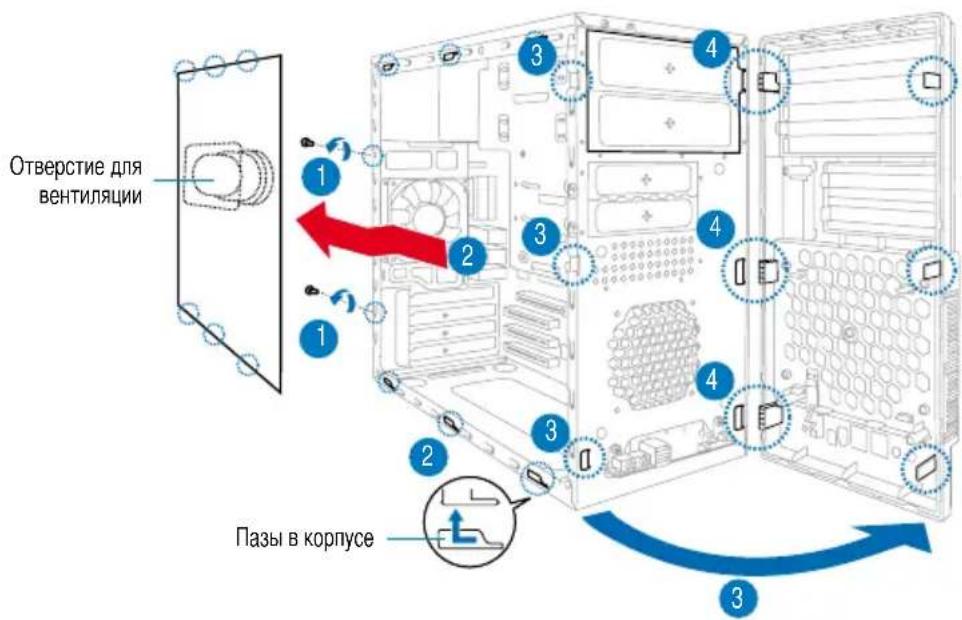

Сятыхбokobыхстеноки перадн paHEAN

1. OtkpyTtBe BnHbI Ha 3aDnei NaHeJI.
   2.CBnHbTe 60KOByIO naHeIb Ha non-DIOHa Ha3aI, NOKa OHa He CHIMeTc C KOpnyCa.
2. Ocbobodnte 3auejkn OT MeTaNnuecknx ynpoB.
3. OTKpoTe IeBbI KpaI nepeHne IaHeI HapyKy.
4. Œtěnǐte neTn Ha āpáBō CTopoHé NēpeDHe NaHeN, YTObI NOJHOCTbO CHTb NēpeDHO TNaHeB c KOpnyca.

YctaHOBka npoceccopa

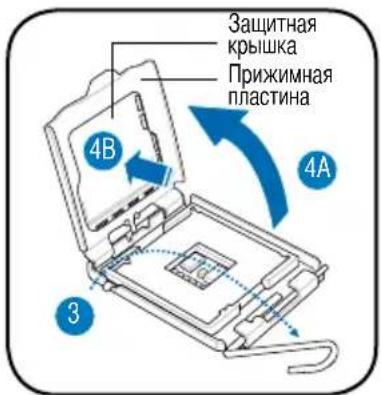

YcTaHOBKa npoueccopa IntelPentium4Bkopnyce LGA775

1. Ha MaTePNHcKoI PNaTe HaNDiTe Coket npOeCCopa.
2. HaxMMTe 60JIbIIM NaJIbIeM Ha npIXHMHOI pbIur (A) n IepemeuaIte erO BInBo (B) Do Tex nop, noka OH He BbICBOIoNTcR N3-NOd @nKcnpUoIeTo BbICTyna.

BHIMAHHE.Bo n36eXaHne noBpeXdEHH KOHTaKTOB COKeTa,He CHIMaTe KpbIbKy, ecNb bI He yCTaHaBnBaTe npoecCop.

3.ПоДнIMITE npIXMHNoI pbIaR ha 135° no HaprabJIeHIO CTpeJKN.
4.БольшIMиуka3aTeNBbIM naIbUamN IOHMMTE npxMHyIO pIactHy Ha 100^ (4A), 3aTeM BbIaBNTe 3aHTHyO KpbIuKy N3 OTBepCTnB B npxMHOI pIacTHe (4B).

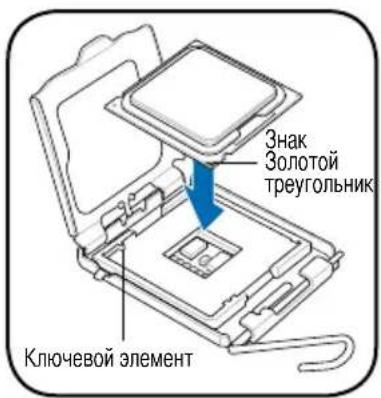

5. PacnoJoxnTe Lny Hnd rHe3dOm, y6eINBunncb B TOM, YTO 30JNTOIN TpeYrOJIbHnK HaxoIITcB HnXHem JEBOM YrIy rHe3da. KInOueBbIe AJeMeHTbl DOJHXbI COOTBETCTBOBaTb BBiEMKaM B Lny.
6. 3akpoTe npnKmHyo nlaCTnHy (A), 3aTeMaKMITE Ha npnKmHoi pbIar (B), 0To6bIOHOka3aJcN IOdФHKCpUOUM BbICTynom.

YctaHOBka npoceccopa AMD

1.Подимпг рьчаг COKета Ha yroI 90-100 rpaDycob.
2. YctaHOBNTe Ipoueccop B COKET, COBmecHTe yfON IPOeCCopa, IMeHOnM 30JIoTOI TpeYrOJIbHNK, C yFLOM COKETA, IMeHOnM MaJIeHbKN TpeYrOJIbHNK.
3. Onyctte pbiar coketa Bnna 3aekpenenH npouecoppa.

BHIMAHNE. HenpaBnIbHa yCTaHOBka npoueccopa B COKET MOKeT NOrHyTb BBIObI INOBpeDITb Cam npoueccop!

YCTaHOBKa BeHTnAryTopa n paAnaTopa

YctaHObKa paHaTopa N BeHTnJaTopa IpnOceccopa IntelPentium4

1.ПOMECTIte paIaIaTOp Ha BepXHIOU YAcTb yCTaHOJIeHHOrO LIT TaKIM O6pa3OM, YTO6bl YeTbIpe KpeJIeHnRA COBMeCTUNICb C OTBepCTNMA B CNTcEMHOIIATE.
2. HaxmTe OndHOBpeMeHNO Ha IBa KpeIeHnno DaHaON DIA KCaUN paNaTopa INBEHTINrTOpa HA MeCTe.
3. KOrda paIaIaTOp n KyIep yCTaHOBJIeHbI, NOdkJIIOuHTe KyIep IpoUecCopa K pa3bemy Ha MaTePHNcKoi IIaTe.

YcTaHOBka padnatorpa n BeHTnIaTopa dIy npOceccopa AMD

Se instalou una unidad optica e/ou una unidad de disquetes, remove a(s) tampa(s) do(s) compartmento(s) no pail frontal antes de reinstalar as unidades no chassis. Para tal:

Instalace procesoru AMD

Instalace ventilatoru a chladic procesoru

Instalace tepelné jímky a ventilátoru procesoru Intel Pentium® 4
