Marque	Hikvision
Modèle	DSD6043UNB
Type de produit	Moniteur numérique (affichage dynamique)
Domaines d'application	Divertissement, finance, transports, publicité
Fonctions principales	Affichage de programmes, diffusion d'informations, gestion à distance via FocSign
Terminaux pris en charge	Jusqu'à 50 (scène 1) ou 500 (scène 2) terminaux
Connectivité sans fil	Wi-Fi 2.4 GHz (802.11b/g/n) et Bluetooth 4.0
Fréquences Wi-Fi	2,412 à 2,472 GHz
Puissance transmise Wi-Fi	12 ± 2 dBm (802.11b), 15 ± 2 dBm (802.11g), 14 ± 2 dBm (802.11n 20 MHz), 12 ± 2 dBm (802.11n 40 MHz)
Puissance transmise Bluetooth	3 ± 2 dBm
Alimentation	Secteur, prise de courant reliée à la terre
Fusible	Type et calibre identiques pour le remplacement
Distance de sécurité	Minimum 20 cm entre le radiateur et le corps
Ventilation	Espace minimum de 20 mm autour de l'appareil
Port USB	Pour souris, clavier ou clé USB uniquement
Fixation	Murale ou sur pied, suivre les instructions d'installation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de liquides
Piles	Pile bouton intégrée, ne pas ingérer, tenir hors de portée des enfants
Température ambiante	Éviter les températures extrêmement chaudes ou basses
Conformité	CE, DEEE, RoHS, directive batteries

FOIRE AUX QUESTIONS - DSD6043UNB Hikvision

Comment installer le moniteur DSD6043UNB ?

Installez l'équipement conformément aux instructions du manuel. Fixez-le solidement au mur ou sur le pied. Assurez une ventilation suffisante (espace de 20 mm autour) et respectez la distance de sécurité de 20 cm par rapport au corps.

Puis-je connecter une souris ou un clavier au moniteur ?

Oui, le port USB est dédié à la connexion d'une souris, d'un clavier ou d'une clé USB. N'utilisez pas d'autres périphériques.

Quelles sont les fréquences Wi-Fi utilisées ?

Le Wi-Fi fonctionne dans la bande 2,4 GHz, de 2,412 à 2,472 GHz, avec les normes 802.11b/g/n.

Comment gérer l'affichage à distance ?

Utilisez le logiciel FocSign (Server, Web, Mobile ou Lite) pour modifier et publier des programmes, gérer les terminaux et planifier des diffusions.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions, l'alimentation et les fusibles. Si le problème persiste, contactez un professionnel formé. Ne démontez pas l'appareil vous-même.

Puis-je utiliser une antenne différente ?

Non, utilisez uniquement l'antenne approuvée par Industrie Canada (ou équivalent) pour respecter les limites de puissance isotrope rayonnée équivalente (PIRE).

Comment nettoyer l'écran du moniteur ?

Éteignez l'appareil et essuyez délicatement avec un chiffon doux et sec. N'utilisez pas de liquides, de sprays ou de produits abrasifs.

Quelle est la garantie du moniteur ?

Hikvision ne fournit aucune garantie explicite ou implicite au-delà de ce qui est prévu par la loi. Consultez le manuel pour les détails.

Puis-je installer le moniteur dans une salle de bain ?

Non, l'équipement ne doit pas être exposé aux gouttes ou éclaboussures. Évitez les environnements humides.

Comment éliminer le produit en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Conformément à la directive DEEE, rapportez-le à votre revendeur ou déposez-le dans un point de collecte prévu.

MODE D'EMPLOI DSD6043UNB Hikvision

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radioexempts de licence. L'exploitation est autorisée sans conditions suivantes:

(1) l'appareil ne doit pas produire de brouillage, et

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'empêper le fonctionnement.

Conformément à la règlementation d'Industrie Canada, le présent émetteur radio peut

conformément avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intérieur des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p. i. r. e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante.

Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

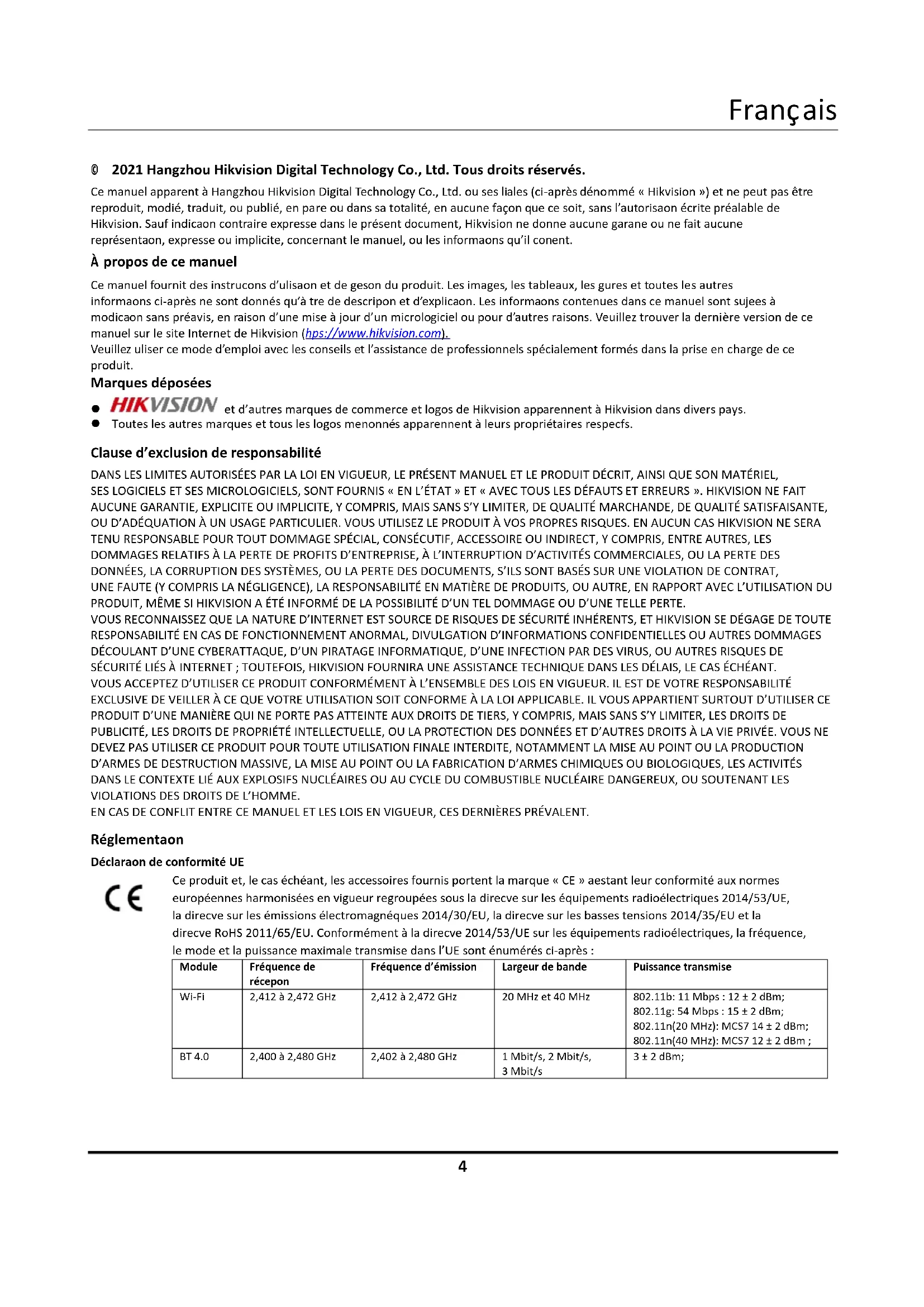

Ce manuel appartient à Hangzhou Hikvision Digital Technology Co., Ltd. ou ses liées (ci-après dénommé « Hikvision ») et ne peut pas être produit, modifié, traduit, ou publié, en partie ou dans sa totalité, en aucune façon que ce soit, sans l'autorisation écrite préalable de Hikvision. Sauf indication contraire exprimée dans le présent document, Hikvision ne donne aucune garantie ou ne fait aucune représentation, exprèsse ou implicite, concernant le manuel, ou les informations qu'il contient.

Ce manuel fournit des instructions d'utilisation et de gestion du produit. Les images, les tableaux, les figures et toutes les autres informations ci-après ne sont disponibles qu'à titre de description et d'explication. Les informations contenues dans ce manuel sont sujettes à modification sans préavis, en raison d'une mise à jour d'un micrologiciel ou pour d'autres raisons. Veuillez trouver la dernière version de ce manuel sur le site Internet de Hikvision (http://www.hikvision.com).

Veuillez utiliser ce mode d'emploi avec les conseils et l'assistance de professionnels spécialement formés dans la prise en charge de ce produit.

Marques déposées

HIKVISION et d'autres marques de commerce et logos de Hikvision apparents à Hikvision dans divers pays. - Toutes les autres marques et tous les logos mentionnés appartiennent à leurs propriétaires respectifs.

Clause d'exclusion de responsabilité

DANS LES LIMITES Autorises PAR LA LOI EN VIGUEUR, LE PRESENT MANUEL ET LE PRODUIT DÉCRIT, AINSI QUE SON MATÉRIEL, SES LOGICIELS ET SES MICROLOGICIELS, SONT FOURNIS « EN L'ÊTAT » ET « AVEC TOUS LES DÉFAUTS ET ERREURS ». HIKVISION NE FAIT AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, DE QUALITÉ MARCHANDE, DE QUALITÉ SATISFAISANTE, OU D'ADECQUATION À UN USAGEPARTICULAR. VOUS UTILISEZ LE PRODUIT À VOS PROPRES RISQUES. EN AUCUN CAS HIKVISION NE SERA TENU RESPONSABLE POUR TOUT DOMMAGE SPÉCIAL, CONSECUTIF, ACCESSORIES OU INDIRECT, Y COMPRIS, ENTRE AUTRES, LES DOMMAGES RELATIFS À LA PERTÉ DE PROFITS D'ENTREPRISE, À L'INTERRUPTION D'ACTIVITÉS COMMERCIALES, OU LA PERTÉ DES DONNÉES, LA CORRUPTION DES SYSTÉMES, OU LA PERTÉ DES DOCUMENTS, S'ILS SONT BASES SUR UNE VIOLATION DE CONTRAT, UNE FAUTE (Y COMPRIS LA NÉLGENCE), LA RESPONSABILITE EN MATIQUE DE PRODUITS, OU AUTRE, EN RAPPORT AVEC L'UTILISATION DU PRODUIT, MÈME SI HIKVISION A ÉTÉ INFORMÉ DE LA POSSIBILÉ D'UN TEL DOMMAGE OU D'une TELLE PERTE. VOUS RECONNAISSEZ QUE LA NATURE D'INTERNET EST SOURCE DE RISQUES DE SECURITE INHERENTS, ET HIKVISION SE DÉGAGE DE Toute RESPONSABILITE EN CAS DE FONCTIONNEMENT ANORMAL, DIVULGATION D'INFORMATIONS CONFIDENTIELLES OU AUTRES DOMMAGES DÉCOULANT D'UNE CYBERATTAQUE, D'UN PIRATAGE INFORMATIQUE, D'UNE INFECTION PAR DES VIRUS, OU AUTRES RISQUES DE SECURITE LIÉS À INTERNET; TOUTEFOIS, HIKVISION FOURNIRA UNE ASSISTANCE TECHNIQUE DANS LES DELAIS, LE CAS ÉCHÉANT. VOUS ACCEPTEZ D'UTILISER CE PRODUIT CONFORMÉMENT À L'ENSEMBLE DES LOIS EN VIGUEUR. IL EST DE VOTRE RESPONSABILITE EXCLUSIVE DE VEILLER À CE QUE VOTRE UTILISATION SOIT CONFORME À LA LOI APPLICABLE. IL VOUS APPARTIENT SURTOUT D'UTILISER CE PRODUIT D'UNE MANIÈRE QUI NE PORTE PAS ATTEINTE AUX DROITS DE TIER, Y COMPRIS, MAIS SANS S'Y LIMITER, LES DROITS DE PUBLICITÉ, LES DROITS DE PROPRIÉTE INTELLECTUÉLLE, OU LA PROTECTION DES DONNÉES ET D'AUTRES DROITS À LA VIE PRIVÉE. VOUS NE DEVEZ PAS UTILISER CE PRODUIT POUR TOUTE UTILISATION FINALE INTERDITE, NOTAMMENT LA MISE AU POINT OU LA PRODUCTION D'ARMES DE DESTRUCTION MASSIVE, LA MISE AU POINT OU LA FABRICATION D'ARMES CHIMIQUES OU BIOLOGIQUES, LES ACTIVITÉS DANS LE CONTEXTE LIÉ AUX EXPLOSIFS NUCLÉAIRES OU AU CYCLE DU COMBUSTIBLE NUCLEaire DANGEREUX, OU SOUTENANT LES VIOLATIONS DES DROITS DE L'HOMME.

EN CAS DE CONFLICT ENTRE CE MANUEL ET LES LOIS EN VIGUEUR, CES DERNIÈRES PRÉVALENT.

Déclaration de conformité UE

Ce produit et, le cas échéant, les accessoires fournis portent la marque « CE » aient leur conformité aux normes européennes harmonisées en vigueur regroupées sous la directive sur les équipements radioélectriques 2014/53/UE, la directive sur les émissions électromagnétiques 2014/30/EU, la directive sur les basses tensions 2014/35/EU et la directive RoHS 2011/65/EU. Conformément à la directive 2014/53/UE sur les équipements radioélectriques, la fréquence, le mode et la puissance maximale transmise dans l'UE sont enumerated ci-après :

Module	Fréquence de récepon	Fréquence d'émission	Largeur de bande	Puissance transmise
Wi-Fi	2,412 à 2,472 GHz	2,412 à 2,472 GHz	20 MHz et 40 MHz	802.11b: 11 Mbps : 12 ± 2 dBm;802.11g: 54 Mbps : 15 ± 2 dBm;802.11n(20 MHz): MCS7 14 ± 2 dBm;802.11n(40 MHz): MCS7 12 ± 2 dBm ;
BT 4.0	2,400 à 2,480 GHz	2,402 à 2,480 GHz	1 Mbit/s, 2 Mbit/s,3 Mbit/s	3 ± 2 dBm;

2012/19/UE (directive DEEE) : Dans l'Union européenne, les produits portant ce pictogramme ne doivent pas être déposés dans une décharge municipale où le tri des déchets n'est pas pratiqué. Pour un recyclage adéquat, rendez ce produit à votre revendeur lors de l'achat d'un nouvel équipement équivalent, ou déposez-le dans un lieu de collecte prévu à cet effet. Pour plus de précisions, rendez-vous sur : www.recyclethis.info

2006/66/CE (directive sur les batteries) : Ce produit renferme une batterie qui ne doit pas être déposée dans une décharge municipale où le tri des déchets n'est pas pratiqué, dans l'Union européenne. Pour plus de précisions sur la batterie, reportez-vous à sa documentation. La batterie porte le pictogramme ci-contre, qui peut inclure la mention Cd (cadmium),

Pb (plomb) ou Hg (mercure). Pour la recycler correctement, renvoyez la batterie à votre revendeur ou déposez-la dans un point de collecte prévu à cet effet. Pour plus de précisions, rendez-vous sur: www.recyclethis.info

Consignes de sécurité

Vous devez lire attentivement les consignes de sécurité avant d'utiliser et d'installer le produit.

Avertissements et précautions :

• En utilisant le produit, vous devez respecter la réglementation relative à la sécurité électrique de votre pays ou région. L'équipement ne doit pas être exposé aux gouttes ou aux éclaboussures et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l'équipement.
• ATTENTION : Pour réduire le risque d'incendie, remplacez-le uniquement par un fusible de même type et de même calibre. L'équipement doit être connecté à une prise de courant reliée à la terre. Assurez-vous d'effectuer un câblage approprié des bornes pour un branchement à une alimentation secteur. L'équipement a été conçu, lorsque nécessaire, et modifié pour être connecté à un système à neutre impedant.
• Ne pas ingérer la batterie. Risque de brûlure chimique!
• Ce produit contient une pile bouton. Si la pile bouton est avalée, celle-ci peut provoquer de graves brûlures internes en seulement 2 heures et entraîner la mort.
• Conservez les piles neuves et usagées hors de la portée des enfants. Si le compartiment des piles ne peut pas être complètement refermé, cessez d'utiliser le produit et conservez-le hors de la portée des enfants. Si vous pensez que des piles ont été ingérées ou insérées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.
• ATTENTION: Il y a un risque d'explosion lorsque la pile est remplacée par une pile de type incorrect.
• Remplacer une pile par une pile du mauvais type peut conduire à l'annulation d'une protection (par exemple, dans le cas de certains types de batterie au lithium).
• Ne jetez pas une batterie au feu ou dans un four chaud, ni ne broyez mécaniquement ou découpez une batterie, car cela pourrait engendrer une explosion.
• Ne laissez pas une batterie dans un environnement ambiant extrêmement chaud, car vous encourez un risque d'explosion ou une fuite de liquide ou de gaz inflammable.
• N'exposez pas une baerie à des pressions atmosphériques extrêmement basses, car vous encourez un risque d'explosion ou une fuite de liquide ou de gaz inflammable.
• Éliminez les bouteilles usagées conformément aux instructions.
• Le symbole « + » identifie la (les) borne(s) positive(s) de l'équipment qui est transporté avec, ou qui génère du courant connu. Le symbole « - » identifie la (les) borne(s) négative(s) de l'équipment qui est transporté avec, ou qui génère du courant connu.
• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'équipement.
• La ventilation ne doit pas être entravée en couvrant les ouvertures de ventilation avec des articles tels que des journaux, des nappes, des rideaux, etc. Les ouvertures ne doivent jamais être bloquées en plaçant l'équipement sur un lit, un canapé, un tapis ou toute autre surface similaire.
• Gardez un espace minimum de 20mm autour de l'équipement pour assurer une ventilation suffisante. Le port USB de l'équipement est uniquement utilisé pour la connexion d'une souris, d'un clavier ou d'une clé USB.
• Installez l'équipement conformément aux instructions de ce manuel.
• Afin d'éviter tout accident, cet appareil doit être correctement installé sur le sol/mur conformément aux instructions d'installation.
• Ne placez JAMAIS d'objets qui pourraient inciter les enfants à grimper, tels que des jouets et des télécommandes, sur le dessus de l'équipement.
• ATTENTION: Cet équipement doit être utilisé uniquement avec les supports spécés. Toute utilisation avec d'autres supports (chariots, staons ou transporteurs) peut entrainer une instabilité pouvant causer des blessures.
• Pour prévenir des dommages auditifs, n'écoutez pas à un volume élevé pendant de longues périodes.

Vue d'ensemble

L'affichage numérique sert à diffuser des informations, diffuser des nouvelles et faire de la publicité pour des produits, etc., en association avec d'autres produits connexes, tels que FocSign Server, FocSign Web, FocSign Mobile et FocSign Lite. L'affichage numérique peut être divisé en deux types selon son apparence : les affichages muraux et les affichages sur pied, qui sont largement utilisés dans des secteurs tels que le divertissement, la finance et les transports.

Application type

Les applications de l'affichage numérique peuvent varier selon le modèle du produit. Les figures ci-dessous sont présentées uniquement à des fins d'illustration.

Tableau 1 - Scene 1

Élément	Descripon
Composants	Client FocSign Lite, terminaux
Terminaux pris en charge	≤ 50
Foncons	• Modier et publier des programmes sur les terminaux. • Prise en charge de la gestion à distance des terminaux.

Tableau 2 - Scene 2

Éléments	Descripon
Composants	FocSign Server, FocSign Web, FocSign Mobile, terminaux
Terminaux pris en charge	≤ 500
Foncons	• Plusieurs ulisateurs et clients sont autorisés. • Client web : geson des terminaux ; modicaon de matériel, de modèles et de programmes ; créon de calendriers ; lancement de programmes et de calendriers. • Client mobile : geson des terminaux, modicaon des modèles de programmes, lancement de programmes et de calendriers.
