Marka	Hikvision
Model	DSD6043UNB
Typ produktu	Monitor cyfrowy (wyświetlanie dynamiczne)
Obszary zastosowania	Rozrywka, finanse, transport, reklama
Główne funkcje	Wyświetlanie programów, rozpowszechnianie informacji, zdalne zarządzanie przez FocSign
Obsługiwane terminale	Do 50 (scena 1) lub 500 (scena 2) terminali
Łączność bezprzewodowa	Wi-Fi 2,4 GHz (802.11b/g/n) i Bluetooth 4.0
Częstotliwości Wi-Fi	2,412 do 2,472 GHz
Moc nadawania Wi-Fi	12 ± 2 dBm (802.11b), 15 ± 2 dBm (802.11g), 14 ± 2 dBm (802.11n 20 MHz), 12 ± 2 dBm (802.11n 40 MHz)
Moc nadawania Bluetooth	3 ± 2 dBm
Zasilanie	Sieć, gniazdko z uziemieniem
Bezpiecznik	Identyczny typ i wartość znamionowa do wymiany
Odległość bezpieczeństwa	Minimum 20 cm między radiatorem a ciałem
Wentylacja	Minimalna przestrzeń 20 mm wokół urządzenia
Port USB	Tylko do myszy, klawiatury lub pendrive'a
Montaż	Na ścianę lub na stojaku, postępuj zgodnie z instrukcją instalacji
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką, nie używać płynów
Baterie	Wbudowana bateria guzikowa, nie połykać, trzymać z dala od dzieci
Temperatura otoczenia	Unikać ekstremalnie wysokich lub niskich temperatur
Zgodność	CE, WEEE, RoHS, dyrektywa bateryjna

Często zadawane pytania - DSD6043UNB Hikvision

Jak zainstalować monitor DSD6043UNB?

Zainstaluj urządzenie zgodnie z instrukcjami w podręczniku. Przymocuj je solidnie do ściany lub do stojaka. Zapewnij odpowiednią wentylację (przestrzeń 20 mm wokół) i zachowaj odległość bezpieczeństwa 20 cm od ciała.

Czy mogę podłączyć mysz lub klawiaturę do monitora?

Tak, port USB jest przeznaczony do podłączenia myszy, klawiatury lub pendrive'a. Nie używaj innych urządzeń.

Jakie są używane częstotliwości Wi-Fi?

Wi-Fi działa w paśmie 2,4 GHz, od 2,412 do 2,472 GHz, z normami 802.11b/g/n.

Jak zarządzać wyświetlaniem zdalnym?

Użyj oprogramowania FocSign (Server, Web, Mobile lub Lite) do modyfikowania i publikowania programów, zarządzania terminalami i planowania emisji.

Co zrobić w przypadku awarii?

Sprawdź połączenia, zasilanie i bezpieczniki. Jeśli problem nie ustąpi, skontaktuj się z przeszkolonym specjalistą. Nie demontuj urządzenia samodzielnie.

Czy mogę użyć innej anteny?

Nie, używaj tylko anteny zatwierdzonej przez Industry Canada (lub odpowiednika), aby spełnić ograniczenia dotyczące zastępczej mocy promieniowanej izotropowo (EIRP).

Jak wyczyścić ekran monitora?

Wyłącz urządzenie i delikatnie przetrzyj miękką, suchą szmatką. Nie używaj płynów, sprayów ani ściernych środków czyszczących.

Jaka jest gwarancja na monitor?

Firma Hikvision nie udziela żadnej wyraźnej ani dorozumianej gwarancji poza tą przewidzianą przez prawo. Szczegóły znajdziesz w podręczniku.

Czy mogę zainstalować monitor w łazience?

Nie, urządzenie nie może być narażone na krople lub zachlapania. Unikaj wilgotnych środowisk.

Jak utylizować produkt pod koniec jego życia?

Nie wyrzucaj go z odpadami domowymi. Zgodnie z dyrektywą WEEE, oddaj go do sprzedawcy lub przewidzianego punktu zbiórki.

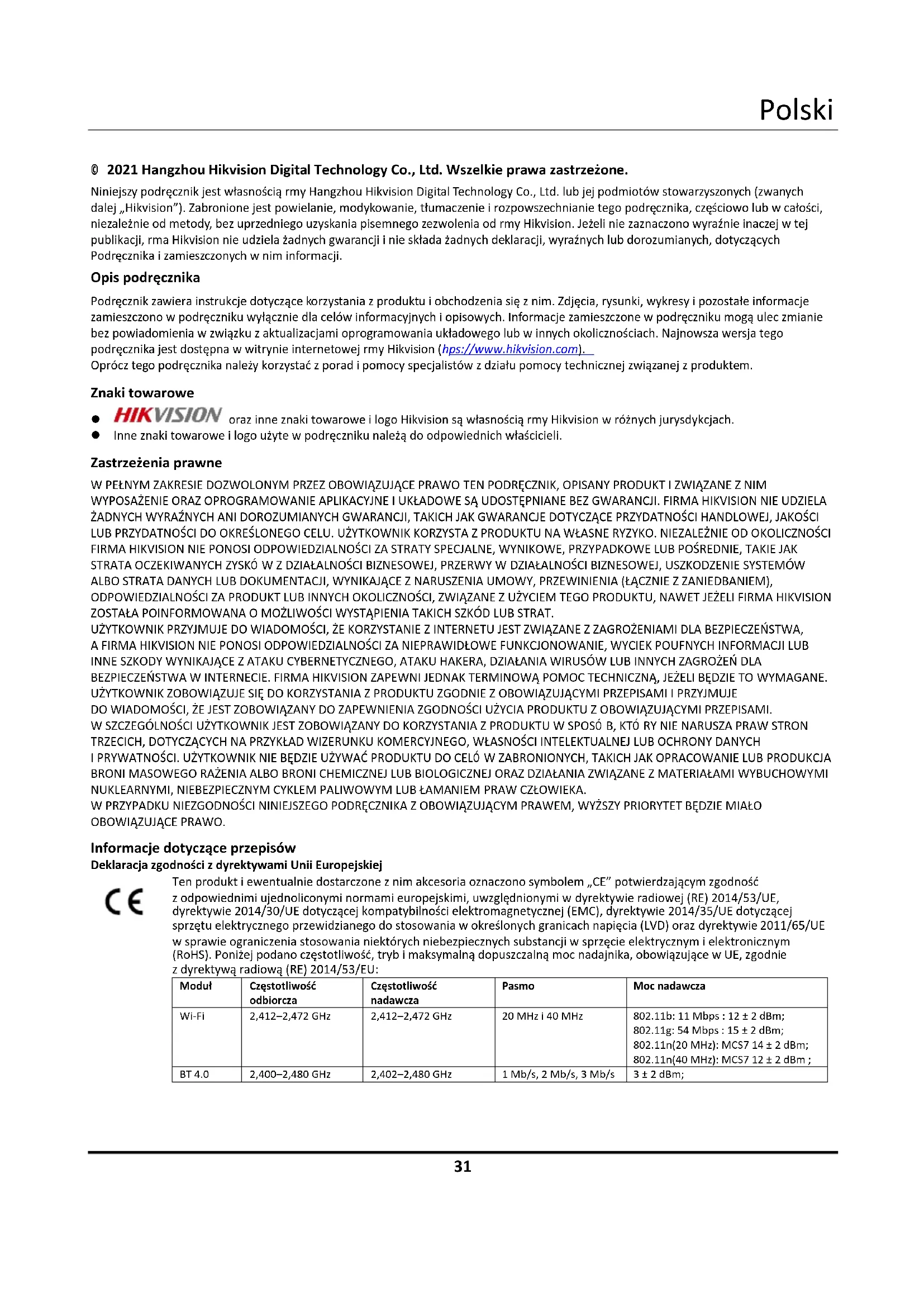

INSTRUKCJA OBSŁUGI DSD6043UNB Hikvision

© 2021 Hangzhou Hikvision Digital Technology Co., Ltd. Wszelkie prawa zastrzezone.

Niniejszy podruncznik jest wlasnosci rmy Hangzhou Hikvision Digital Technology Co., Ltd. lub jej podmiotow stowarzyszonych (zwanych dalej „Hikvision"). Zabronione jest powielanie, modykowanie, thumaczenia i rozpowszechnianiekiego podruncnika, czeciwo lub w calosci, niede zne od metody, bez uprzedniego uzyskania pisemnégo zezwolenia od rmy Hikvision. Jezi ni zaznaczono wyraźnie inaczej w tej publikaci, rma Hikvision nie udziela zadnych gwarancji i nie składa zadnych deklaracje, wyraźnych lub dorozumianych, dotycznych Podruncznika i zamieszczonych w nim informaci.

Opis podręcznika

Podrncznik zawiera instrukcje dotyczne korzystania z produktu i obchodzenia sie nim. Zdjecia, rysunki, wykresy i pozostale informacej zamieszczono w podrczniku wyfacznia dla celow informacyjnych i opisowych. Informace zamieszczone w podrczniku moga ulec zmianie bez powiadomienia w zwiazku zactualizacjami oprogramowania ukladowego lub w innych okolicznosciach. Najnowsza wersja tego podrcznika jest dostepna w witrynie internetowej rmy Hikvision (hps://www.hikvision.com).

Oprocz togo podruncnika nalez korzystac z porad i pomocy specjalistow z dziau pomocy technicznej zwiazanej z produktem.

Znaki towardowe

• HIKVISION oraz innne znaki towardowe logo Hikvision sā wlasnosci rmy Hikvision w roźnych jurysdykcjach.
  Inne znaki towarowe i logo uzyte w podrczniku nalez do odpowiednich wlaoscieli.

Zastrzezenia prawne

W PEŁNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIAZUJACE PRAWO TEN PODREÇNÍK, OPISANY PRODUKT I ZWIÁZANE Z NIM WYPOSAOZENIE ORAZ OPROGRAMOWANIE APLICACYNJE UKLADOWE SA UDOSTEPNIANE BEZ GWARANCJI. FIRMA HIKVISION NIE UDZIELA ZADNYCH WYRAZNYCH ANI DOROZUMIANYCH GWARANCJI, TAKICH JAK GWARANCJE DOTYCZE PRZYDATNOSCI HANDLOWEJ, JAKOSCI LUB PRZYDATNOSCI DO OKRESLONEGO CELU. UZYTKOWNIK KORZYSTA Z PRODUKTU NA WLASNE RZYKO. NIEZALEZNIE OD OKOLICNZOSCI FIRMA HIKVISION NIE PONOSI ODPOWIEDZIALNOSCI ZA STRATY SPECIALNE, WYNIKOWE, PRZYPADKOWE LUB POSREDNIE, TAKIE JAK STRATA OCEKIWANYCH ZYSKÖ W Z DZIAŁALNOSCI BIZNESOWE, PRZERWY W DZIAŁALNOSCI BIZNESOWE, USZKODZENIE SYSTEMOW ALBO STRATA DANYCH LUB DOKUMENTACJI, WYNIKAJACE Z NARUSZENIA UMOWY, PRZEWINIENIA (ŁACNZIE Z ZANIEDBANIEM), ODPOWIEDZIALNOSCI ZA PRODUKT LUB INNYCH OKOLICNZOSCI, ZWIÁZANE Z UZYCIEM TEGO PRODUKTU, NAWET JEŽELI FIRMA HIKVISION ZOSTAŁA POINFORMOWANA O MOZLIWOŞCI WYSTAPIENIA TAKICH SZKÖD LUB STRAT.

UZYTKOWNIK PRZYJMUJE DO WIADOMOSCI, ZE KORZYSTANIE Z INTERNETU JEST ZWIAZANE Z ZAGROZENIAMI DLA BEZPIECZENSTWA, A FIMRA HIKVISION NIE PONOSI ODPOWIEDZIALNOSCI ZA NIEPRAWIDLOWE FUNCIONOWANIE, WYCIEK POUFNYCH INFORMACJI LUB INNE SZKODY WYNIKAJAÇE Z ATAKU CYBERNETYCZNEG, ATAKU HAKERA, DZIAŁANIA WIRUSOW LUB INNYCH ZAGROZEN DLA BEZPIECZENSTWA W INTERNECIE. FIMRA HIKVISION ZAPEWNI JEDNAK TERMINOWA POMOC TECHNICZNA, JEŽELI BEDZIE TO WYMAGANE. UZYTKOWNIK ZOBOWIAZUJE SIE DO KORZYSTANIA Z PRODUKTU ZGODNIE Z OBOWIAZUJACYMI PRZEPISAM I PRZYJMUJE DO WIADOMOSCI, ZE JEST ZOBOWIAZANY DO ZAPEWNIENIA ZGODNOSC UZYCIA PRODUKTU Z OBOWIAZUJACYMI PRZEPISAM. W SCZEGOLNOSCI UZYTKOWNIK JEST ZOBOWIAZANY DO KORZYSTANIA Z PRODUKTU W SPOS'B, KTO RY NIE NARUSZA PRAW STRON TRZECICH, DOTYCZACYCH NA PRZYKLAD WIZERUNKU KOMERCYJNEG, WλASNOSCI INTELEKTUALNEJ LUB OCHRONY DANYCH I PRYWATNOSCI. UZYTKOWNIK NIE BEDZIE UZYWAC PRODUKTU DO CELO W ZABRONIONYCH, TAKICH JAK OPRACOWANIE LUB PRODUKCJA BRONI MASOWEGO RAZENIA ALBO BRONI CHEMICZNEJ LUB BIOLOGICNZJE ORAZ DZIAŁANIA ZWIAZANE Z MATERIALI WYBUCHOWYMI NUKLEARNYMI, NIEBEZPIECZNYM CYKLEM PALIWOWYM LUB LAMANIEM PRAW CZLOWIEKA.

W PRZYPADKU NIEZGODNOSCI NINIEJSZEGO PODREÇNIKA Z OBOWIAZUJACYM PRAWEM, WYZSZY PRIORYTET BEDZIE MIALO OBOWIAZUJACE PRAWO.

Informacja dotyczne przyepsów

Deklaracja zgodnosci z dyrektywami Unii Europejskiej

Ten produkt i ewentualnie dostarczone z nim akcesoria oznaczono symbole „CE" potwierdzajycm zgodnosc z odpowiednimi ujednoliconymi normami europejskimi, uwzgliednionymi w dyrektywie radiowej (RE) 2014/53/UE, dyrektywie 2014/30/UE dotyczzej kompatybilnosci elektron magnetycznej (EMC), dyrektywie 2014/35/UE dotyczzej sprzetu elektryczego przewidzianego do stosowania w okreslonych granich napięcia (LVD) oraz dyrektywie 2011/65/UE w sprawie agriczenia stosowania niedtorych niebezpiecznych substancji w sprećcie elektrycznym i elektronicznym (RoHS). Poniżej podano czestotliwość, tryb i maksymalna dopuszczań są nadajnika, obłowacjaźome w UE, zgodnia z dyrektywa radiowa (RE) 2014/53/EU:

Moduł	Częstotliwość odbiorcza	Czȩstotliwość nadawczka	Pasmo	Moc nadawczka
Wi-Fi	2,412-2,472 GHz	2,412-2,472 GHz	20 MHz i 40 MHz	802.11b: 11 Mbps : 12 ± 2 dBm; 802.11g: 54 Mbps : 15 ± 2 dBm; 802.11n(20 MHz): MCS7 14 ± 2 dBm; 802.11n(40 MHz): MCS7 12 ± 2 dBm ;
BT 4.0	2,400-2,480 GHz	2,402-2,480 GHz	1 Mb/s, 2 Mb/s, 3 Mb/s	3 ± 2 dBm;

Dyrektywa 2012/19/UE w sprawie zuzytego spreptu elektryczneo i elektroniczneo (WEEE): Produktów oznaczonych tym symbolism nie wolno utylizowej na obszarze Unii Europejskiej jako niesegregowan odpady komunalne. Aby zapewnić prawidłowy recyckling, naleź zworcić ten produkt do lokalnégo dostawy przy zakupie rownowȩNZego nowego urzadzenia lub utylizowej go w wyznaczonym punkcie zbiórki. Więcej informaggi zamieszczono w nastepujuść witrynie internetowej: www.recyclethis.info

Dyrektywa 2006/66/WE w sprawie baterii i akumulatorów: Ten produkt zawiera baterie, krój nie wolno utylizowej na obszarze Unii Europejskiej jak niesegregowane opdady komunalne. Szcęgólowe informacja dotyczne baterii zamieszczono w dokument⁺ji Produktu. Bateria jest oznaczona tym symbolem, króty sądz⁺c literary wskaz⁻⁺nce na zawartość kadmu (Cd), olówiu (Pb) lub rtęci (Hg). Aby zapewnic prawidłowyy recykling, naleź zworćic bateri do dostawcy lub przyzekañ⁺ ja do wyznaczonego punktu zbiórki. Wieciej inform⁺⁺ci zamieszczono w następu⁺⁺cj witrynie internetowej: www_recyclethis.info

Zalecenia dotyczne beziepceznstwa

Przed zainstalowaniem i uzyciem produktu nalez uwaznie przyczne zalecenia dotyczne bezpieczentwa.

Ostrzeżenia i przystrogi:

• Produkt powinien byc uzytkowy zgodnie z Rozporzadzeniami dotyczymi bezpiecznego korzystania z urzadzen elektrycznych, obwiazujczymi w danym kraju lub regionie.
• Nie wolno dopucić do Rozlania ciecy na urzadzeniu. Nie wolno ustawić na urzadzeniu nacznyn napelnionych ciecz, takich jak wazony.
• PRZESTROGA: Aby ograniczyc zagrozenia pozarowe, nalezy uzywać bezpieczników tego samego typu i to takich samych parametrach znamionowych.
• Urzadzenie musi byc podlączone do uziemionego gniażda sieci elektrycznej.
• Nalezy upewnico sie, ze przywody są prawidlowo podlączone do złaczy sieci elektrycznej.
• Urzadzenie zostalo zaprojektowane w sposob umozliwajcy przystosowanie dozasilania z sieci elektrycznej w konguracji IT.
• Nie wolno polykać baterii. Zagrożenie oparzeniem chemicznym!
  Wym produkcie wykorystwyana jest bateria pastylkowa. Polknięcie baterii pastylkowej są spowodstawicy powazne oparzenie wewnetrzne zu po dwoch godzinach i zgon.
• Nowe i zuzyte baterie nalezy przechowyac w mistrjscu niedostepnym dla daneci.
• Ježeli zaobnik na baterie nie jest prawidłowo zamkipty, naleź zrezygnownik z użycia produktu i umieść go w mięscu niedostepnym dla daneji.
• Jezel mozna przypuszczać, ze baterie zostaly połknięte lub w inny sposob dostaly są do wnętrza ciała,-nineźwocznie skorzysta z porady/pomocy medycznej.
• PRZESTROGA: Zainstalowanie niedopowieidnej baterii要去 spowodowac wybuch.
  Zainstalowanie nieodpowiednej baterii moze spowodowa zagrozenie (dotczy to na przykliad niedtorych bateri litowych).
• Wrzucenie baterii do ognia lub Rozgrzanego pieca albo zgniecenie lub przyciepie baterii要去 spowodowa wybuch.
• Wysoka temperatura w otozeni要去 powodowac wybuch baterii albo wyciek palnej cieczy lub gazu.
• Ekstremalnie niskie cijsnienie powietrza w otoczeniu moze spowodowac wybuch baterii albo wyciek palnej cieczy lub gazu.
• Zuzyte baterie nalezy utylizowac zgodnie z instrukcjami.
• Symbol + oznacza dodatnie styki prądu staiego w urzadzeniu. Symbol - oznacza ujemne styki prądu staiego w urzadzeniu.
• Nie wolno umieszczac na urzadzeniu zródel nieosfoniętego plomienia, takich jak zapalone swiece.
• Nie wolno przykrywać otworów wencylacyjnych przemniotami takimi jak gazety, obruy lub zaśony, poniewaź powoduje to agraniczenia wencyląci. Nie wolno umieszczac urzadzenia na toźku,sole lub dywanie w sposob powodujczy blokowanie otworów w obudowej urzadzenia.
• Nalezy zachowac odstep co najmiej 20 cm wokof urzadzenia, aby zapewnic dostatecznq wentylacje.
  Zlacce USB urzadzenia umo zwiia podaczie tylko myszy komputerowej, klawiatury lub pami ci ash USB.
• Urzadzenie danezy zainstalowac zgodnie z instrukcjami podanymi w tym podreczniku.
• Aby zapobiec zranieniu, nalezy przymocowa urzadzenie do podlogi/Sciany zgodnie z instrukcjami instalacyjnymi.
  NIE wolno umieszczac na urzadzeniu przydmiotow, ktore moga przyciagac uwage daneci, takich jak jabawki i piloty zdalneo sterowania.
• PRZESTROGA: To urzadzenie powinno byc uzywane wyfacznie 2 uchwytami zalecanymi przyez producenta. Uzycie innych uchwytow (wozków lub statyów)要去 spowodac zranienie na skutek niestabilnosci urzadzenia.
• Nie wolno sluchac nagrań audio przy dluszysz czas przy wysokim poziomie gośnosci, poniewaź要去 spowodowej uzkidzenia slechu.

Opis urzadzenia

Wyswietlacz cyfrowy umozliwa na przyktag publikowanie informaci i wiadomosci oraz reklamowanie produktow i współracije z powižanymi produktami takimi jak FocSign Server, FocSign Web, FocSign Mobile oraz FocSign Lite. Dostepline są dwa rodzaje wyswietlaczy publikaci mulmedialnych (sciennent i walnostojace) powszechnie stosowanych w sektorach takich jak Rozrywka, nanse i transport.

Typowe zastosowanie

Zastosowania wyświetlaczy publikenci mulmedialnych są zaleźne od modelu produktu. Ponijsze rysunki są wyłęczne do celów ilustracyjniych.

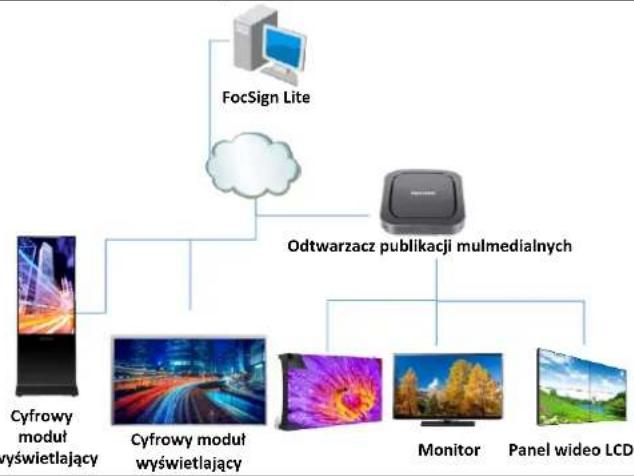

Konguracja 1

Kategorie	Opis
Składniki	Klient FocSign Lite, terminale
Liczba obstugiwanych terminali	≤ 50
Funkcje	• Edytowanie i publikowanie programów na terminalach. • Zdalne zarzędzanie terminalami.

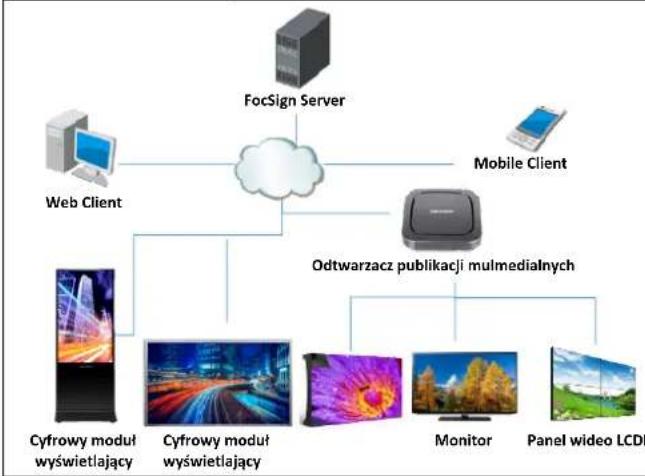

Konguracja 2

Kategorie	Opis
Składniki	FocSign Server, FocSign Web, FocSign Mobile, terminale
Liczba obstugiwanych terminali	≤ 500
Funkcje	• Obsługa wie lu uzytkowników i urzystzenia klienckich. • Aplikacja Web Client: zarzadzanie terminalami, edytowanie materiały, szablonów i programów, tworzenia harmonogramów, publikowania programów i harmonogramów. • Aplikacja Mobile Client: zarzadzanie terminalami, edytowanie harmonogramów programów, publikowania programów i harmonogramów.
