Marca	Hikvision
Modello	DSD6043UNB
Tipo di prodotto	Monitor digitale (display dinamico)
Aree di applicazione	Intrattenimento, finanza, trasporti, pubblicità
Funzioni principali	Visualizzazione di programmi, diffusione di informazioni, gestione remota tramite FocSign
Terminali supportati	Fino a 50 (scena 1) o 500 (scena 2) terminali
Connettività wireless	Wi-Fi 2.4 GHz (802.11b/g/n) e Bluetooth 4.0
Frequenze Wi-Fi	2,412 a 2,472 GHz
Potenza trasmessa Wi-Fi	12 ± 2 dBm (802.11b), 15 ± 2 dBm (802.11g), 14 ± 2 dBm (802.11n 20 MHz), 12 ± 2 dBm (802.11n 40 MHz)
Potenza trasmessa Bluetooth	3 ± 2 dBm
Alimentazione	Rete, presa di corrente con messa a terra
Fusibile	Tipo e calibro identici per la sostituzione
Distanza di sicurezza	Minimo 20 cm tra il radiatore e il corpo
Ventilazione	Spazio minimo di 20 mm intorno all'apparecchio
Porta USB	Solo per mouse, tastiera o chiavetta USB
Fissaggio	A parete o su treppiede, seguire le istruzioni di installazione
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, non usare liquidi
Batterie	Batteria a bottone integrata, non ingerire, tenere fuori dalla portata dei bambini
Temperatura ambiente	Evitare temperature estremamente calde o basse
Conformità	CE, RAEE, RoHS, direttiva batterie

Domande frequenti - DSD6043UNB Hikvision

Come installare il monitor DSD6043UNB?

Installare l'apparecchio secondo le istruzioni del manuale. Fissarlo saldamente a parete o su treppiede. Assicurare una ventilazione sufficiente (spazio di 20 mm intorno) e rispettare la distanza di sicurezza di 20 cm dal corpo.

Posso collegare un mouse o una tastiera al monitor?

Sì, la porta USB è dedicata al collegamento di un mouse, una tastiera o una chiavetta USB. Non utilizzare altri dispositivi.

Quali sono le frequenze Wi-Fi utilizzate?

Il Wi-Fi funziona nella banda 2,4 GHz, da 2,412 a 2,472 GHz, con gli standard 802.11b/g/n.

Come gestire la visualizzazione remota?

Utilizzare il software FocSign (Server, Web, Mobile o Lite) per modificare e pubblicare programmi, gestire i terminali e pianificare le trasmissioni.

Cosa fare in caso di malfunzionamento?

Verificare le connessioni, l'alimentazione e i fusibili. Se il problema persiste, contattare un professionista qualificato. Non smontare l'apparecchio da soli.

Posso utilizzare un'antenna diversa?

No, utilizzare solo l'antenna approvata da Industry Canada (o equivalente) per rispettare i limiti di potenza isotropica irradiata equivalente (PIRE).

Come pulire lo schermo del monitor?

Spegnere l'apparecchio e pulire delicatamente con un panno morbido e asciutto. Non utilizzare liquidi, spray o prodotti abrasivi.

Qual è la garanzia del monitor?

Hikvision non fornisce alcuna garanzia esplicita o implicita oltre quanto previsto dalla legge. Consultare il manuale per i dettagli.

Posso installare il monitor in un bagno?

No, l'apparecchio non deve essere esposto a gocce o schizzi. Evitare ambienti umidi.

Come smaltire il prodotto a fine vita?

Non gettarlo nei rifiuti domestici. Conformemente alla direttiva RAEE, riportarlo al rivenditore o depositarlo in un punto di raccolta.

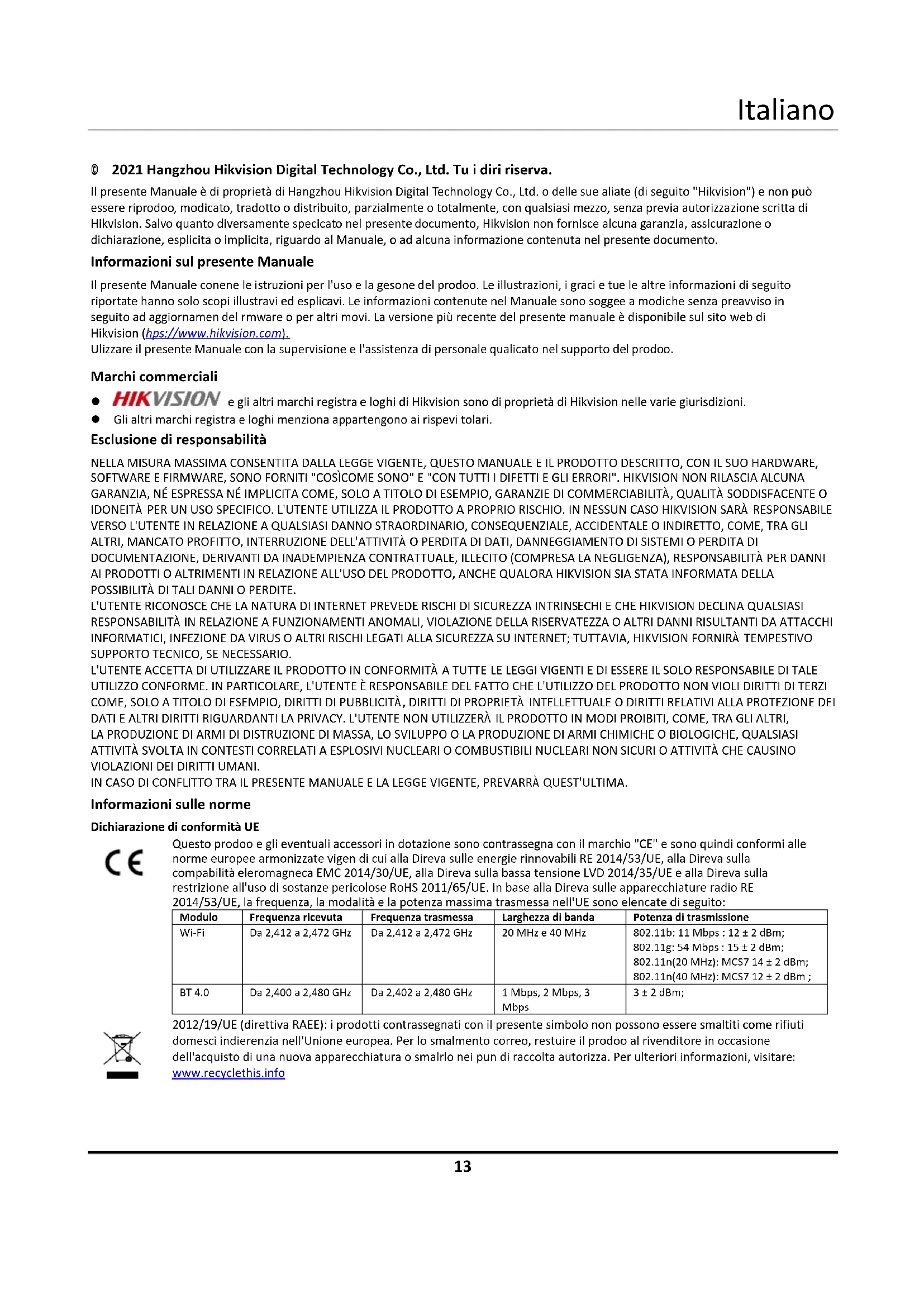

MANUALE UTENTE DSD6043UNB Hikvision

Il presente Manuale è di propietà di Hangzhou Hikvision Digital Technology Co., Ltd. o delle sue aliate (di seguito "Hikvision") e non può essere riprodoo, modicato, tradotto o distribuito, parzialmente o totalmente, con qualsiasi mezzo, perché previa autorizzazione scritta di Hikvision. Salvo quanto diversamente specicato nel presente documento, Hikvision non fornisce alcuna garanzia, assicurazione o dichiarazione, esplicità o implicita, riguardo al Manuale, o ad alcuna informazione containuta nel presente documento.

Informazioni sul presente Manuale

Il presente Manuale conene le istruzioni per l'uso e la gesone del prodoo. Le illustrazioni, i grac e tue le other informazioni di seguito riportate hanno solo scopi illustravi ed esplicavi. Le informazioni contenute nel Manuale sono soggee a modiche alla preavviso in seguito ad aggiornamen del rmware o per altri movi. La versione più recente del presente manuale è disponibile sul site web di Hikvision (https://www.hikvision.com).

Ulizzare il presente Manuale con la supervisione e l'assistenza di personale qualicato nel supporto del prodoo.

Marchi commerciali

HIKVISION e gli altri marchi registra e loghi di Hikvision sono di proprieta di Hikvision nelle varie giurisdizioni.
Gli altri marchi registra e loghiMZenza appartengono ai rispevi tolari.

Esclusione di responsabilità

NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCritTO, CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSICOME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI". HIKVISION NON RILASCIA ALCUNA GARANZIA, NE ESPRESSA NE IMPLICITA COME, SOLO A TITOLO DI ESEMPIO, GARANZIE DI COMMERCIABILITA, QUALITA SODDISFACENTE O IDONEITA PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL PRODOTTO A PROPRIO RISCHIO. IN NESSUN CASO HIKVISION SARÀ RESPONSABILE VERSO L'UTENTE IN RELAZIONE A QUALSIASI DANNO STRAORDINARIO, CONSEQUENZIALE, ACCIDENTALE O INDIRETTO, COME, TRA GLI ALTRI, MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITA O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA), RESPONSABILITA PER DANNI AI PRODOTTI O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA HIKVISION SIA STATA INFORMATA DELLA POSSIBILITA DI TALI DANNI O PERDITE.

L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECHI E CHE HIKVISION DECLINA QUALSIASI RESPONSABILITA IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKVISION FORNIRA TEMPESTIVO SUPPORTO TECHNICO, SE NECESSARIO.

L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITA A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE è RESPONSABILE DEL FATTO CHE L'UTILIZZO DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBILICITA, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. L'UTENTE NON UTILIZZERA IL PRODOTTO IN MODI PROIBITI, COME, TRA GLI ALTRI, LA PRODUZIONE DI ARMI DI DISTRIBUTIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITA SVOLTA IN CONTESTI CORRELATI A ESPLOSIVI NUCLEARI O COMBUSTIBILI NUCLEARI NON SICURI O ATTIVITA CHE CAUSINO VIOLAZIONI DEI DIRITTI UMANI.

IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.

Informazioni sulle norme

Dichiarazione di conformità UE

Questo prodoo e gli eventuali accessori in dotazione sono contrassegna con il marchio "CE" e sono quindi conformi alle norme europee armonizzate vigen di cui alla Direva sulle energia rinnovabili RE 2014/53/UE, alla Direva sulla compatibilità eleromagneca EMC 2014/30/UE, alla Direva sulla bassa tensione LVD 2014/35/UE e alla Direva sulla restrizione all'uso di sostanze pericolose RoHS 2011/65/UE. In base alla Direva sulle apparecchiature radio RE 2014/53/UE, la frequenza, la modalità e la potenza massima trasmessa nell'UE sono elencate di seguito:

Modulo	Frequenza ricevuta	Frequenza trasmessa	Larghezza di banda	Potenza di trasmissione
Wi-Fi	Da 2,412 a 2,472 GHz	Da 2,412 a 2,472 GHz	20 MHz e 40 MHz	802.11b: 11 Mbps : 12 ± 2 dBm;802.11g: 54 Mbps : 15 ± 2 dBm;802.11n(20 MHz): MCS7 14 ± 2 dBm;802.11n(40 MHz): MCS7 12 ± 2 dBm ;
BT 4.0	Da 2,400 a 2,480 GHz	Da 2,402 a 2,480 GHz	1 Mbps, 2 Mbps, 3 Mbps	3 ± 2 dBm;

2012/19/UE (direttiva RAAEE): i prodotti contrassegnati con il presente symbolo non possono essere smaltiti come rifiuti domesci indierenzia nell'Unione europea. Per lo smalmente corre, restuire il prodoo al rivenditore in occasione dell'acquisto di una nuova apparecchiatura o smalrlo nei pun di raccolta autorizza. Per ulteriori informazioni, visitare: www/recyclethis.info

Istruzioni per la sicurezza

prima di installare e ulizzare il prodoo è indispensableabile leggere con aenza le istruzioni per la sicurezza.

Avertenze e precauzioni:

• Durante l'uso del prodotto è indispensable rispare rigorosamente le normave nazionali e locali sulla sicurezza elerica.
  L'attrezzatura non deve essere esposta a schizzi o gocciolamen di liquidi; allo stesso modo, non si devono pogiare sull'attrezzatura ogge contenen liquidi, ad esempio vasi.
  ATTENZIONE: Per ridurre il rischio di incendi, sostuire i fusibili solo con altri dello stesso po e dello stesso vale denominale.
• L'attrezzzatura deve essere collegata a una presa di corrente dotata di messa a terra.
• Vericare il correo cablaggio dei terminali prima di effeuare la connessione all'alimentazione CA.
  L'attrezzatura è stata progeata per poter essere modicata, in caso di necessità, per il collegamento a un sistema di alimentazione elerica IT.
  Non ingerire le baerie. Rischio di usoni chimiche!
• Questo prodoo conene una batteria a boone. Se ingerita, la batteria a boone cui cause gravi usoni interne in sole 2 ore e portare anche alla morte.
• Tenere le baerie nuove e usate lontano alla portata dei bambini.
• Se il vano baeria non si chiude bene, interrompere l'uso del prodoo e tenerlo lontano dai bambini.
• Se si pensa che una barea possa essere stata ingerita o possa essere penetrata in una qualiasi parte del corpo, rivolgersi immediatamente a un medico.
• ATTENZIONE: Rischio di esplosione se la batteriaiene sostuita con una di po non correo.
• La sostuzione della baeria con una di po non idoneo cui impedire il corretto funzionamento dei sistemi di sicurezza (ad esempio con alcuni pi di baerie al lio).
  Non geare le baerie nel fuoco o in un forn o caldo ed evitare di schiaciarle o tagliare, per prevenire il rischio di esplosioni.
• Le baerie esposte a temperature ambientali excessive possono esplodere o subire perdite di liquidi o gas inammabili.
  Le baeir sooposte auna presione atmosferica estremamente bassa posso esplere o subire perdite di liquidi o gas inammabili.
• Smalre le baerie usate seguendo le istruzioni.
• • indica il terminale posivo dell'arezzatura che ne fa uso o che genera la corrente direa. - indica il terminale negavo dell'arezzatura che ne fa uso o che genera la corrente direa.
    Non collocare sull'arezzatura sorgen di amme libere, quali candele accese.
    Non ostacolare la venlazione ostruendo le feritoie con ogget come giornali, tovaglie, tende e cosi via. Le prese d'aria non devono mai essere ostruite, neanche appoggiando l'arezzatura su let, divani, tapping o altre superci simili.
• Per garanre una venlazione adeguata, lasciare una distanza di almeno 20mm intorno all'arezzatura.
• La porta USB dell'attrezzatura serve per collegare mouse, tasere o unità USB esterne.
• Installare l'arezzatura nel rispetto delle istruzioni riportate nel presente manuale.
• Per evitare il rischio di lesioni personali, questa arezzatura deve essere saldamente ssata alla parete o al pavimento, come individato nelle istruzioni di installmente.
  Non posizionare MAI ogget che potrebbero indurre i bambini a salire, come giocaoli e telecomandi, sulla parte superiore dell'apparecchiatura.
• ATTENZIONE: La presente attrezatura deve essere usata solo con le stae in dotazione. L'uso con altri component (carrelli, sostegni o contentitori) potrebbe causare l'instabilità dell'arezzatura e il rischio di lesioni personali.
• Per evitare possibili danni all'dutio, evitare l'ascolto prolongato a volumi eleva.

Panorama

Il digital signage si usa per trasmeere informazioni, dioneare nozie, pubblicizzare prodo e cosivia, in collaborazione con altri prodo correla, come FocSign Server, FocSign Web, FocSign Mobile e FocSign Lite. I sistemi di digital signage si possono suddividere in due pi a seconda dell'aspeo: display a parete e display autonomi, molto diusi in seori come l'intraenimento, la nanza e i traspor.

Applicazioni piche

Le applicazioni del digital signage possono variate in base al po di prodoo. La immagini che seguono sono fornite solo a scopo esemplicavo.

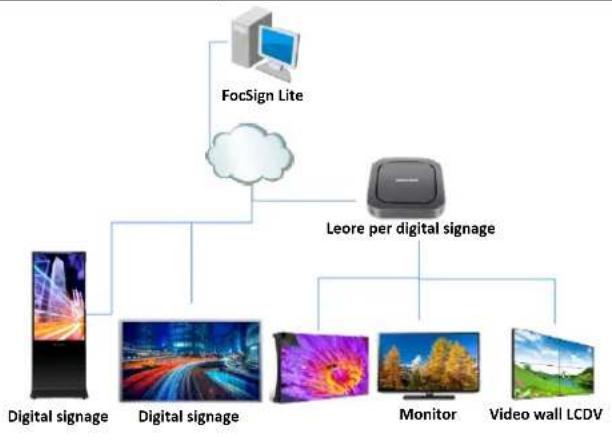

Tabella 1 - Scena 1

Voce	Descrizione
Componen	Client FocSign Lite, terminali
Terminali supporta	≤ 50
Funzioni	• Modica e diusione dei programmi sui terminali. • Supporto della gesone remota dei terminali.

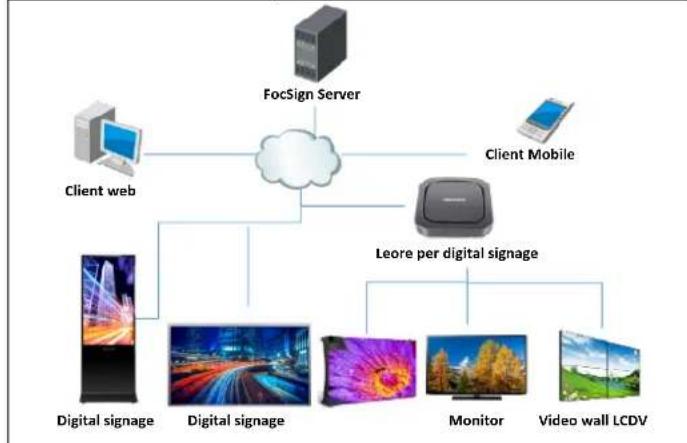

Tabella 2 - Scena 2

Voce	Descrizione
Componen	FocSign Server, FocSign Web, FocSign Mobile, terminali
Terminali supporta	≤ 500
Funzioni	· Sono possibili più uten e client. · Client web: gesone dei terminali, modica dei materiali, dei modelli e dei programmi, creazione dei programmi, diusione dei programmi e delle avità pianicate. · Client mobile: gesone dei terminali, modica dei modelli dei programmi, diusione dei programmi e delle avità pianicate.
