Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 cm x 50 cm x 90 cm
Débit d'air maximum	600 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED
Filtre à graisse	Filtre en aluminium, lavable
Installation	Installation murale
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique C
Garantie	2 ans
Maintenance	Nettoyage régulier du filtre, remplacement du filtre à charbon si nécessaire
Sécurité	Protection contre la surchauffe
Accessoires inclus	Vis de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - CWB 6441 BN BEKO

La hotte BEKO CWB 6441 BN ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée sur une prise fonctionnelle. Assurez-vous également que le fusible du circuit électrique n'est pas grillé.

Comment nettoyer les filtres de la hotte BEKO CWB 6441 BN ?

Les filtres en aluminium peuvent être nettoyés à l'eau chaude savonneuse ou dans le lave-vaisselle. Assurez-vous de bien les rincer et de les laisser sécher avant de les remettre en place.

La hotte fait un bruit anormal, que faire ?

Vérifiez que la hotte est correctement installée et que les vis sont bien serrées. Si le bruit persiste, il se peut qu'un ventilateur soit endommagé ou qu'il y ait un objet coincé. Contactez un technicien si nécessaire.

Comment régler l'intensité de la lumière sur la hotte ?

La hotte BEKO CWB 6441 BN dispose d'un bouton de réglage de l'intensité lumineuse. Tournez le bouton pour ajuster la luminosité selon vos préférences.

Quel type de filtre dois-je utiliser pour la hotte BEKO CWB 6441 BN ?

Vous devez utiliser des filtres à charbon pour un fonctionnement en mode recyclage et des filtres en aluminium pour un fonctionnement en mode évacuation. Assurez-vous de remplacer les filtres selon les recommandations du fabricant.

La hotte ne semble pas aspirer efficacement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'ils sont propres. Assurez-vous également que le conduit d'évacuation n'est pas obstrué et qu'il y a un bon débit d'air.

Comment installer la hotte BEKO CWB 6441 BN ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de fixer la hotte à la hauteur recommandée entre la plaque de cuisson et la hotte.

La hotte émet une odeur étrange, que faire ?

Cela peut être dû à des filtres sales ou à des graisses accumulées. Nettoyez les filtres et la surface de la hotte. Si l'odeur persiste, vérifiez les conduits d'évacuation.

Quel est le niveau sonore de la hotte BEKO CWB 6441 BN ?

Le niveau sonore de cette hotte est d'environ 60 dB en mode maximum. Pour une utilisation plus silencieuse, utilisez des vitesses inférieures.

Comment changer les ampoules de la hotte BEKO CWB 6441 BN ?

Débranchez la hotte, puis retirez le couvercle de la lampe en suivant les instructions du manuel. Remplacez l'ampoule par un modèle compatible et remettez le couvercle en place.

MODE D'EMPLOI CWB 6441 BN BEKO

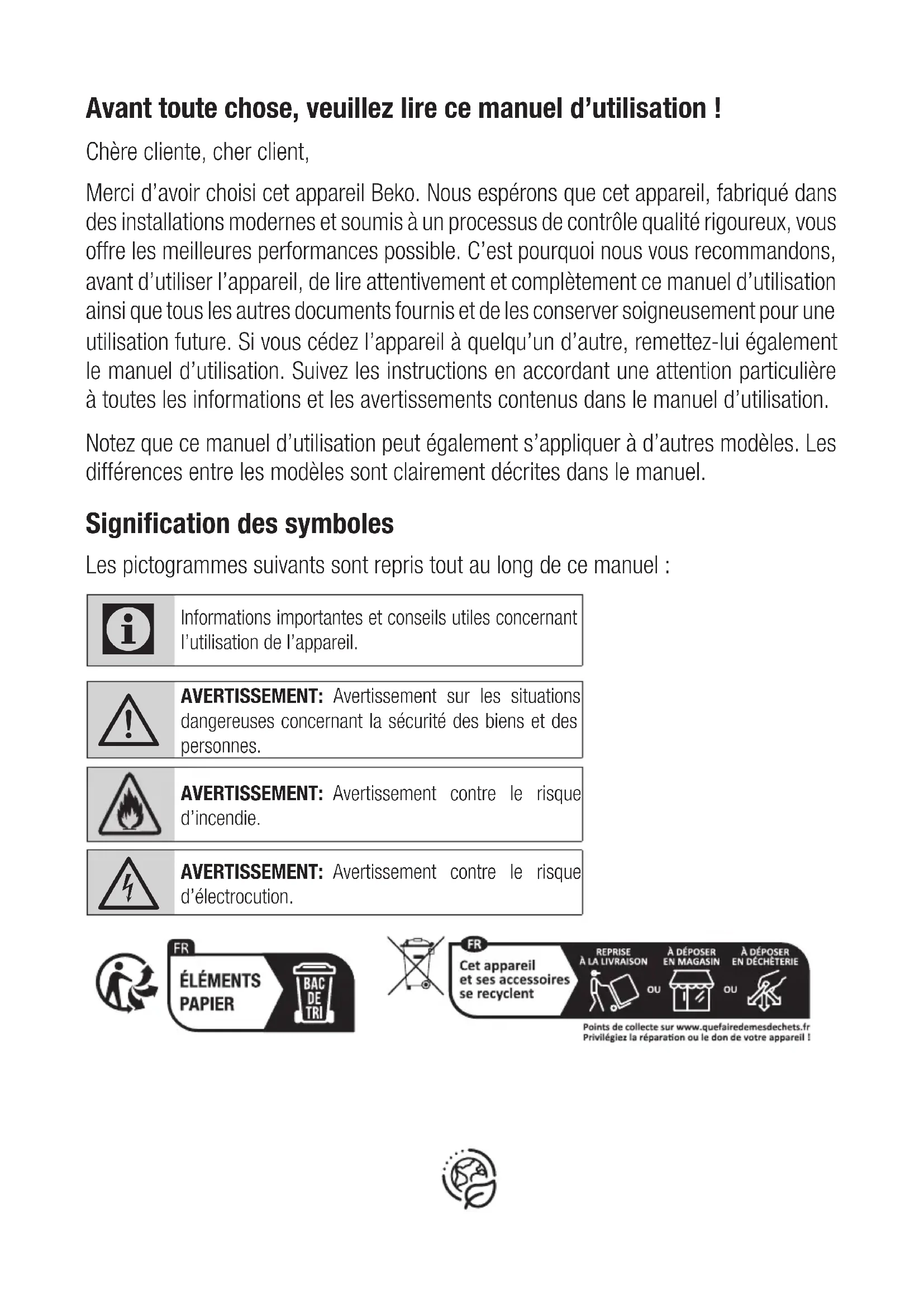

Avant toute chose veuillez lire ce manuel d'utilisation

Chère cliente, cher client,

Merci d'avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT: Avertissement contre le risque d'incendie.

AVERTISSEMENT: Avertissement contre le risque d'électrocution.

Cet appareil et ses accessoires se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÊTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure. Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

- Les produits BEKO sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

• dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail; – les fermes
• Par les clients des hôtels et autres types d'environnements résidentiels ; – et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances suffisantes en la matière, à condition qu'elles

1 Instructions importantes en matière de sécurité et d'environnement

aient été préparées à un maniement sécurisé de l'appareil et qu'elles aient pleinement conscience des risques encourus.

- Les enfants n'ont pas le droit de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.

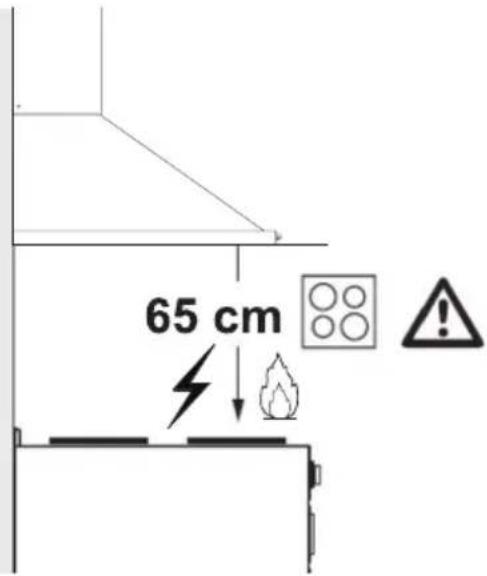

- La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au moins 65 cm.

- Si des instructions relatives à l'installation de la plaque à gaz exigent plus de distance, prenez-les en compte.

- S'assurer que la source d'alimentation électrique est conforme aux informations spécifiées sur la plaque signalétique de l'appareil.

- Ne jamais utiliser l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.

- Pour éviter d'endommager le câble d'alimentation, évitez de l'aplatir, de le plier ou même de le frotter contre des bords coupants. Éloignez le câble d'alimentation de toute surface brûlante et des flammes.

- Utilisez l'appareil uniquement avec une prise de terre.

Avertissement: ne branchez pas l'appareil sur le secteur avant la fin de l'installation.

- Placer l'appareil de sorte que la prise soit toujours accessible.

- Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.

- Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air évacué (cette mise en garde ne s'applique pas à l'utilisation sans conduit).

- Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la

1 Instructions importantes en matière de sécurité et d'environnement

plaque de cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit.

- Éteignez la plaque de cuisson avant d'en retirer la casserole, la poêle, etc.

- Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent s'enflammer.

- Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

- Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.

- Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.

- N'utilisez pas de matériaux filtrants ignifuges à la place des

filtres actuels.

- Utilisez uniquement des pièces d'origine ou pièces recommandées par le fabricant.

- N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.

- En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.

- En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.

- Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en cours d'utilisation.

- La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un autre type d'énergie que l'électricité fonctionnent simultanément.

- Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires des appareils fonctionnant

1 Instructions importantes en matière de sécurité et d'environnement

Tout appareil fonctionnant au fioul ou au gaz, tels que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.

• Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.
• Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION: Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.
• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne pas s'appliquer aux appareils qui rejettent uniquement-

ment l'air dans la pièce).

• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.
• Ne brûlez rien sous votre produit.

AVERTISSEMENT: Retirez les films protecteurs avant d'installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lorsqu'elle est en fonctionnement.
• Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.
• Les pièces détachées d'origine sont disponibles pendant 12 ans, à compter de la date d'achat du produit.

1.2 Conformité avec la directive DEEE et mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel.

1 Instructions importantes en matière de sécurité et d'environnement

pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive rohs

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

2 Apparence générale

2.1 Vue d'ensemble

. 2 Panneau de commande

. 3 Éclairage

1. Filtres à graisse en aluminium

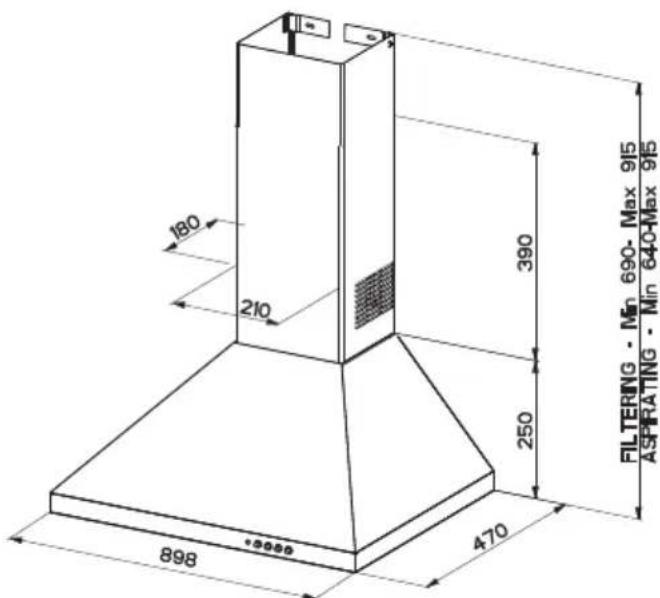

2.2 Données techniques

Modèle CWB 6441 WN-CWB 6441 XNCWB 6441 BN-CWB 6441 XNH		CWB 9441 XNCWB 9441 XNH
Tension et fréquenced'alimentation	220-240 V~ 50 Hz
Puissance de la lampe (W) 2 x 4 W
Puissance du moteur (W) 125 W
Débit d'air - 3. Niveau 400 m3/h
Classe d'isolation du moteur Classe F
Classe d'isolation Classe II

CWB 9441 XN

CWB 9441 XNH

3.1 Contrôle de l'appareil

La hotte est équipée d'une commande mécanique.

L	Appuyez sur le bouton « L » - pour allumer les lumières. Répétez la pression sur le bouton pour éteindre l’éclairage.
V1	Appuyer sur le bouton « V1 » - pour faire tourner la hotte avec une vitesse minimale.
V2	Appuyer sur le bouton « V2 » - fait tourner la hotte avec une vitesse moyenne.
V3	Appuyer sur le bouton « V3 » - fait tourner la hotte à la vitesse maximale. Une vitesse plus élevée signifie plus de débit d’air.

3.2 Fonctionnement efficace en termes d'économies d'énergie utilisation

• Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.
• Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.
• Les lampes situées sur la hotte sont destinées à l'éclairage de la zone de cuisson.
• L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage insuffisant.
• Pour que votre appareil consomme moins d'énergie, faites-le fonctionner à basse vitesse.
• Votre appareil réduit la consommation d'énergie et fonctionne plus efficacement lorsque vous l'alimentez suffisamment en air.
• Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisateur pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.
• Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisateur pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.

3.3 Fonctionnement de la hotte

• La hotte est équipée d'un moteur avec différents réglages de vitesse.
• Pour une meilleure performance, nous vous conseillons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées lorsque les odeurs et les vapeurs sont intenses.
• Vous pouvez démarrer la hotte en appuyant sur la touche du niveau de vitesse souhaité (V1, V2, V3).
• Vous pouvez éclairer la zone de cuisson en appuyant sur la touche d'éclairage L (-)

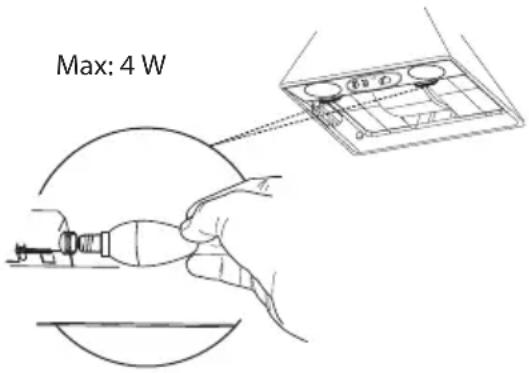

3.4 Remplacement de la lampe

3 Fonctionnement de l'appareil

Ampoule
Puissance de l'ampoule 4 W
Support / Prise E14
Voltage de l'ampoule 220 -	240 V
Taille DRBB/F-4-220 -	240-E14-35/100
Code ILCOS 35x100 mm
Flux lumineux 400 lm
Température de couleur corrélée	3000 K

Ce produit contient une source lumineuse de classe d'efficacité énergétique "F".

Débranchez la hotte de l'alimentation secteur. Cet appareil est équipé de lampes LED spot de 4 W.

• Avant de remplacer les ampoules, débranchez l'alimentation électrique de la hotte.
• Ne touchez pas les ampoules lorsqu'elles sont chaudes.
• Veillez à ne pas toucher l'ampoule remplacée directement avec les mains.

Vous pouvez vous procurer des lampes auprès d'agents de service agréés.

3.5 Opération avec raccordement au conduit de fumée

est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que

l'air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans raccordement au réseau d'évacuation des fumées

par le filtre à charbon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un conduit de fumée dans la

maison.

• En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.
• Retirez le filtre à huile. Pour installer le filtre à charbon, fixez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. Resserrez-le en tournant à droite ou à gauche.
• Remplacez le filtre à huile en aluminium.

4 Nettoyage et entretien

Cet appareil doit être régulièrement nettoyé et entretenu. S'il n'est pas nettoyé, sa durée de vie utile peut être compromise. Pour le nettoyage et l'entretien, suivez les instructions contenues dans le manuel.

Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.

Le non-respect des consignes de nettoyage de cet appareil et de remplacement de ses filtres vous expose à un risque d'incendie. Il est donc recommandé de respecter les consignes de ce manuel. Le fabricant décline toute responsabilité en cas de dommages au moteur ou d'incendie résultant d'une utilisation inappropriée de l'appareil.

Nettoyez la hotte à l'aide d'un chiffon humide et d'un détergent liquide neutre.

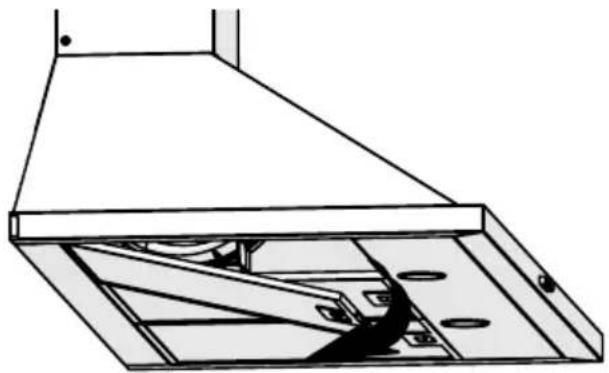

4.1 Nettoyage du filtre à huile en aluminium

Ce filtre retient les particules d'huile dans l'air. Les filtres à huile en aluminium peuvent changer de couleur au fur et à mesure qu'ils sont lavés ; c'est normal et cela ne nécessite pas le remplacement de vos filtres à huile en aluminium.

- Poussez le verrou du filtre à huile en aluminium vers l'avant.

- Puis tirez-le légèrement vers le bas et retirez-le. Sinon, vous pouvez plier le filtre. Lavez et rincez les filtres à huile en aluminium avec un détergent liquide et remplacez les filtres à huile en aluminium par leurs douilles en effectuant les étapes indiquées ci-dessus dans l'ordre inverse. Ce filtre retient les particules d'huile dans l'air.

Vous pouvez laver vos filtres à huile en aluminium dans le lave-vaisselle.

ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

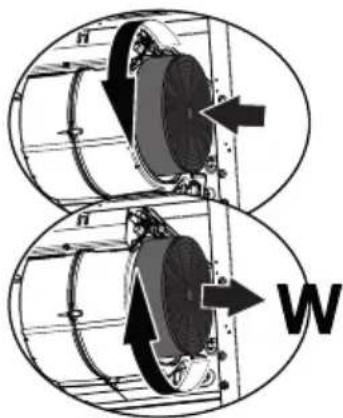

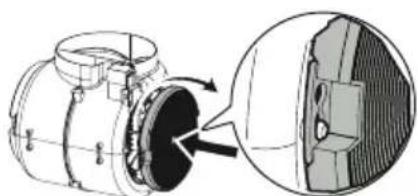

4.2 Remplacement des filtres à carbone

Les filtres désodorisants contiennent du charbon de bois (charbon actif). Des filtres à graisse doivent être installés dans le produit, que des filtres à charbon soient utilisés ou non.

4 Nettoyage et entretien

• Retirez le filtre à huile en aluminium.
• Pour retirer le filtre à charbon, retirez le filtre à charbon de son logement en le faisant tourner dans le sens inverse des aiguilles d'une montre à partir de la languette.
• Installez le nouveau filtre à charbon.
• Installez le filtre à huile en aluminium.

Attention

• Le filtre à charbon ne doit jamais être lavé. - Remplacez les filtres à charbon une fois tous les trois mois. - Vous pouvez obtenir un filtre à charbon actif auprès des services autorisés.

5 Installation de l'appareil

ATTENTION: Avant de commencer l'installation, lisez les informations de sécurité figurant dans le manuel d'utilisation.

ATTENTION: Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Veuillez vous référer à la page 107 pour le guide d'installation

Pour l'installation de la hotte, veuillez contacter le Service Autorisé le plus proche.

Il est de la responsabilité du client de préparer l'emplacement et l'installation électrique de la hotte.

5.1 Position de l'appareil

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm.
• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz,
• à partir de la surface du verre pour les cuisinières électriques.

5.2 Montage mural

• Le mur doit être plat, droit et avoir une capacité de charge suffisante.
• La profondeur des trous percés doit correspondre à la longueur des boulons.

5 Installation de l'appareil

- Les boulons et chevilles fournis conviennent aux murs en briques. Pour les autres matériaux de construction (par ex. cloisons sèches, plaques, béton poreux), des chevilles et écrous de fixation appropriés doivent être utilisés.

5.3 Rangement

- Si vous ne comptez pas utiliser votre appareil pendant un certain temps, veuillez le ranger soigneusement.

- Veillez également à ce que l'appareil soit débranché, complètement refroidi et entièrement sec.

- Conservez l'appareil dans un endroit frais et sec.

- Tenez l'appareil hors de la portée des enfants.

5.4 Manipulation et transport

- Pendant la manipulation et le transport, portez toujours l'appareil dans son emballage d'origine.

L'emballage de l'appareil le protège des dommages physiques.

- Ne placez pas de charges lourdes sur l'appareil ou sur l'emballage. Cela pourrait l'endommager.

- Toute chute de l'appareil peut le rendre non opérationnel ou l'endommager de façon permanente.

6 Dépannage

Dépannage Problème Solution
L'appareil ne fonctionne pas.	Vérifiez le fusible. Il se peut que votre fusible soit coupé ; remettez-le en marche.
L'appareil ne fonctionne pas.	Vérifiez le branchement. La tension du secteur doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement. Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas.
L'ampoule ne fonctionne pas.	Vérifiez le branchement. La tension du secteur doit être comprise entre 220 et 240 V.
L'ampoule ne fonctionne pas.	Vérifiez l'interrupteur de l'ampoule.	L'interrupteur de l'ampoule doit être en position « Allumé ».
L'ampoule ne fonctionne pas.	Vérifiez les ampoules. Les ampoules de l'appareil ne doivent pas être défectueuses.
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre en aluminium. L'aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales.
L'appareil n'aspire pas l'air correctement.	Vérifiez l'évent d'aération. L'évent d'aération doit être en position « Marche ».
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre à charbon. Pour les appareils dotés d'un filtre à charbon, celui-ci doit normalement être remplacé tous les 3 mois.
