Вид продукт	Кухненски аспиратор
Марка	Beko
Модел	CWB 6441 BN
Напрежение на захранване	220-240 V ~ 50 Hz
Мощност на двигателя	125 W
Мощност на осветлението	2 x 4 W (LED)
Максимален въздушен поток	400 m³/h
Клас на изолация	Клас II
Брой скорости	3
Управление	Механично (бутони)
Тип на мазнинен филтър	Алуминиев, измиваем
Въглероден филтър	Опционален, сменя се на всеки 3 месеца
Диаметър на тръбата	120 или 150 mm
Минимално разстояние до готварската повърхност	65 cm
Функция рециркулация	Да (с въглероден филтър)
Тип монтаж	Стенен
Ремонтопригодност	Резервни части налични за 12 години
Поддръжка и почистване	Мазнинен филтър всеки месец, въглероден филтър на всеки 3 месеца

Често задавани въпроси - CWB 6441 BN BEKO

Как да включа аспиратора?

Натиснете бутоните V1 (минимална скорост), V2 (средна скорост) или V3 (максимална скорост), за да стартирате аспиратора.

Как да включа осветлението?

Натиснете бутона L, за да включите или изключите LED осветлението.

На какво разстояние да монтирам аспиратора над готварската повърхност?

Минималното разстояние трябва да бъде 65 cm между опорната повърхност на съдовете и най-долната част на аспиратора.

Как да почистя мазнинните филтри?

Алуминиевите мазнинни филтри трябва да се почистват поне веднъж месечно. Могат да се мият на ръка с течен препарат или в съдомиялна машина.

Кога да сменя въглеродния филтър?

Въглеродният филтър трябва да се сменя на всеки 3 месеца при нормална употреба. Не се пере.

Какво да направя, ако аспираторът не работи?

Проверете първо предпазителя и електрическото включване. Уверете се, че мрежовото напрежение е между 220 и 240 V и че аспираторът е правилно свързан.

Може ли да се използва аспираторът в режим на рециркулация?

Да, като инсталирате опционален въглероден филтър. В този случай въздухът се филтрира и връща обратно в помещението.

Как да сменя крушката?

Първо изключете аспиратора. Крушките са LED 4 W с цокъл E14. Сменете ги, като внимателно ги завъртите. Избягвайте да докосвате директно новата крушка.

Каква е мощността на двигателя?

Мощността на двигателя е 125 W.

Какви диаметри на изпускателния канал се приемат?

Използвайте тръби с диаметър 120 mm или 150 mm за свързване към димоотводния канал.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CWB 6441 BN BEKO

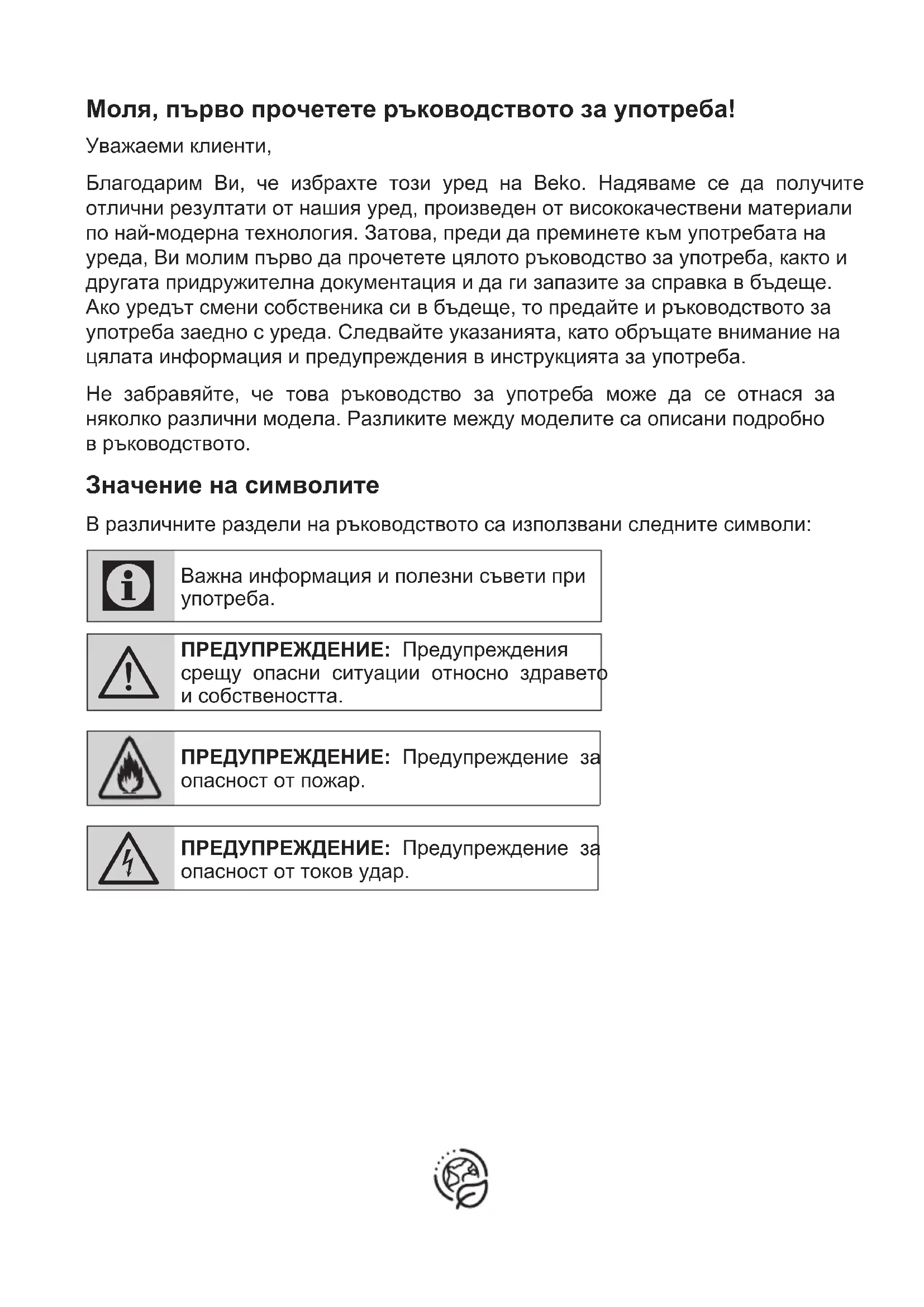

Моля, първо прочетете ръководството за употреба!

Уважаеми клиенти,

Благодарим Ви, че избрахте този уред на Веко. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба.

Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството.

В различните раздели на ръководството са използвани следните символи:

Важна информация и полезни съвети при употреба.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опасни ситуации относно здравето и собствеността.

1 Важни инструкции за безопасност и опазване на околната среда

1.1 Обща безопасност

Важни инструкции за безопасност. Прочетете внимателно и ги запазете за бъдеща справка. Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енергия; нараняване или повреди на собствеността. Неспазването на инструкциите прави всяка гаранция невалидна.

- Продуктите Веко съответстват на приложимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, сервизен център или специалист и оторизиран сервис с цел избягване

на всякакви опасности. Погрешен или неквалифициран ремонт може да доведе до опасност и риск за потребителя.

- Уредът е предназначен за битова употреба и подобни приложения като:

– Кухненски зони за персонала в магазини, офиси и други работни среди; – Фермерски къщи – От клиенти в хотели и други видове жилищни среди, – Места за нощувка със закуска.

- Използвайте уреда само по предназначение, както е описано в това ръководство.

- Производителят не носи отговорност за повреди в резултат на неправилен монтаж или неправилна употреба на продукта.

• Този уред може да бъде използван от деца над

1 Важни инструкции за безопасност и опазване на околната среда

8 години и лица с ограничени физически, сензорни или умствени способности или такива, без необходимия опит и познания, ако същите са надзиравани или инструктирани относно употребата на уреда по безопасен начин и са наясно със свързаните рискове.

- На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извършват от деца без надзора на възрастен.

- Минималното разстояние между носещата повърхност за готварските съдове на котлоните и долната част на Вашия продукт трябва да бъде най-малко 65 см.

- Ако инструкциите за монтаж на газовия котлон посочват по-голямо разстояние, това трябва

да бъде взето под внимание.

- Проверете дали данните за вашето местно електрозахранване отговарят на информацията върху табелката с данни. - Никога не използвайте уреда, ако захранващият кабел или самия уред е повреден.

• За да избегнете риска от повреда на захранващия кабел, внимавайте да не го притискате, огъвате или търкате в остри ръбове. Дръжте захранващия кабел далеч от нагорещени повърхности и открит пламък.

- Използвайте уреда само със заземени контакти.

ПРЕДУПРЕЖДЕНИЕ: Не свързвайте уреда към електрическата мрежа, докато монтажът не е напълно приключил.

- Разположете уреда по такъв начин, че щепселът винаги да е достъпен.

1 Важни инструкции за безопасност и опазване на околната среда

лът винаги да е достъпен.

- Не пипайте лампите, ако са работили дълго време. Тъй като са горещи, могат да ви изгорят ръцете.

- Следвайте наредбите, определени от компетентните органи относно освобождаването на отработения въздух (това предупреждение не се прилага при употреба без вентилационна тръба).

• Работете с вашия уред, след като поставите тенджера, тиган и т.н. на котлона. В противен случай топлината може да предизвика деформиране на някои части на вашия продукт.

- Изключете котлона, преди да отстраните тенджерата, тигана и т.н. от него.

- Не оставяйте гореща мазнина на котлона. Тигани с гореща мазнина могат да предизвикат самозапалване.

- Внимавайте с вашите пердета и покривки, тъй като мазнината може да се възпламени, докато приготвяте храна като пържени картофи.

• Филтърът за мазнини трябва да бъде подменян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян поне един път на 3 месеца.

- Продуктът трябва да се почиства според инструкциите в ръководството за употреба. Ако почистването не е извършено според инструкциите в ръководството за употреба, може да съществува риск от пожар.

- Не използвайте неогнеупорни филтърни

1 Важни инструкции за безопасност и опазване на околната среда

материали вместо настоящия филтър.

- Използвайте само оригинални части или такива, препоръчани от производителя.

- Не работете с продукта без филтъра и не отстранявайте филтрите, докато продуктът работи.

• В случай на поява на някакъв пламък, прекъснете захранването на вашия продукт и на другите готварски уреди.

• В случай на поява на някакъв пламък, покрийте пламъка и никога не използвайте вода, за да го загасите.

- Изключвайте уреда преди всяко почистване и когато не го използвате.

- Отрицателното налягане в околната среда не трябва да превишава 4 Pa (4 x 10^-5 бара), докато

абсорбаторът за електрически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електричество.

• В околната среда, където се използва абсорбаторът, отработеният въздух от устройства, захранвани с газ или течно гориво, като например стайна печка, трябва да бъде напълно изолиран или устройството да бъде от херметически изолиран вид.

• Когато свързвате към вентилацията, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно най-къса и да има възможно най-малък брой чупки.

Има опасност от задушаване! Дръжте опаковъчните материали далеч от достъпа на деца.

1 Важни инструкции за безопасност и опазване на околната среда

ВНИМАНИЕ: Достъпните части могат да се нагорещят, ако се използват заедно с уред за готвене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим. • Вентилацията в стаята трябва да бъде достатъчна, когато абсорбаторът за електрически котлон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въздуха обратно в стаята).

- Поставените върху продукта предмети може да паднат. Не поставяйте никакви предмети върху уреда.

• Не оставяйте висок пламък да гори под абсорбатора, когато е включен.
• Съдовете, в които се пържи с много мазнина, трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени.

1.2 Съответствие с директивата WEEE и Изхвърляне на отпадъчните продукти:

Уредът съответства на европейската директива WEEE (2012/19/EU). Този продукт притежава класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE).

Този символ указва, че продуктът не бива да се изхвърля с други битови отпадъци в края на експлоатационния си живот. Използваното устрой-

ство трябва да бъде върнато в официален пункт за събиране и рециклиране на електрически и електронни устройства. За да откриете тези пунктове за събиране, моля обърнете се към местния орган или търговеца, от който е закупен продуктът. Всяко домакинство играе важна роля във възстановяването и рециклирането на стар уред. Правилното изхвърляне на използвани уреди спомага за предотвратяването на потенциални негативни последици върху околната среда и човешкото здраве.

1 Важни инструкции за безопасност и опазване на околната среда

тивни последици върху околната среда и човешкото здраве.

1.3 Съответствие с Директива RoHS

Закупеният от вас продукт съответства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали.

1.4 Информация за опаковката

Опаковъчните материали на продукта са произведени от рециклируеми материали в съответствие с нашите национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с битовите и други отпадъци. Отнесете ги в пунктове за събиране на опаковъчни материали, посочени от местните власти.

Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с битовите и други отпадъци. Отнесете ги в пунктове за събиране на опаковъчни материали, посочени от местните власти.

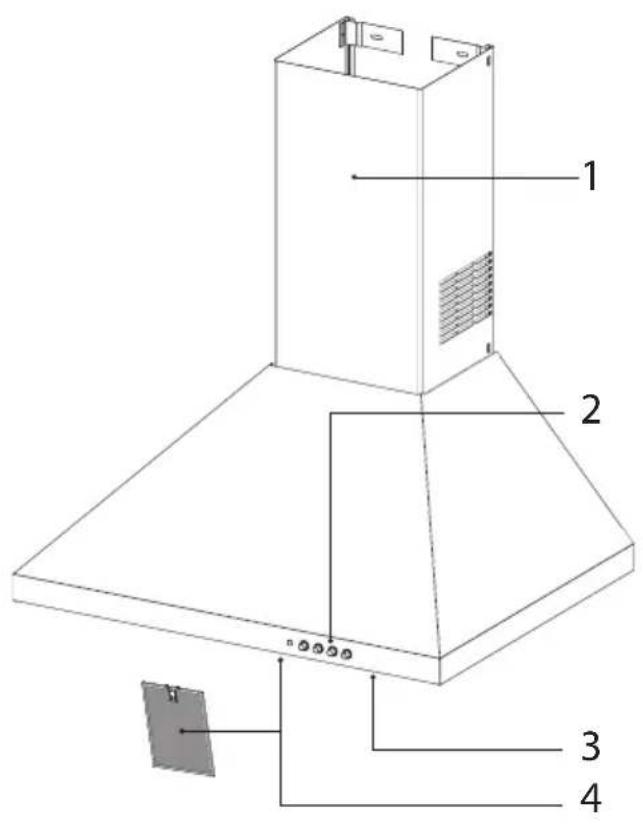

2 Общ външен вид

2.1 Преглед

1. Комин
2. Бутони за управление
3. Осветление за готвене
4. Алуминиев филтър за мазнини

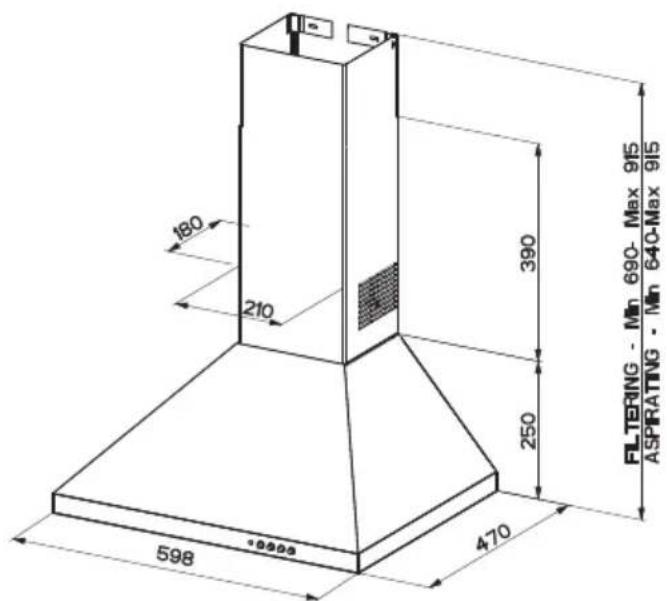

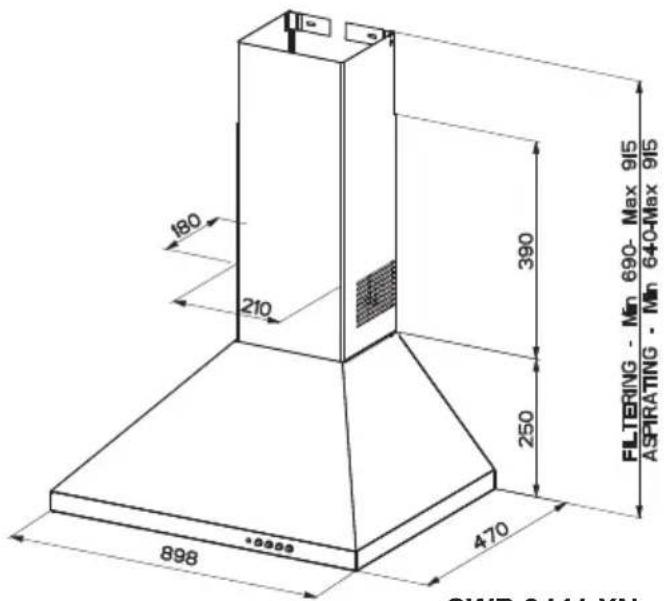

CWB 6441 WN-CWB 6441 XN CWB 6441 BN-CWB 6441 XNH

2.2 Технически данни

Модел CWB 6441 WN-CWB 6441 XN	CWB 6441 BN-CWB 6441 XNH	CWB 9441 XNCWB 9441 XNH
Захранващо напрежение и честота 220-240V ~ 50 Hz
Мощност на лампата 2x4 W
Мощност на двигателя 125 W
Въздушен поток - 3. Ниво 400 m3/h
Клас на изолация на двигателя Клас F
Клас на изолация Клас II

3 Функциониране на уреда

3.1 Използване на клавишния превключвател

Аспираторът е снабден с механично управление.

L	Натиснете „L“ - за да включите осветлението. Натиснете бутона отново, за да изключите осветлението.
V1	Натиснете „V1“ - за да включите аспиратора на минимална скорост.
V2	Натиснете „V2“ - за да включите аспиратора на средна скорост.
V3	Натиснете „V3“ - за да включите аспиратора на максимальна скорост. По-високата скорост означава повече въздушен поток.

3.2 Енергоефективна работа в условията на икономия на употреба

• Когато използвате уреда, регулирайте настройките на скоростта според силата на изпаренията и миризмите, за да спестите енергия.
• Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) при интензивна миризма и пара.
• Лампите на аспиратора са поставени за осветяване на зоната за готвене.

Използването им за осветление на околната среда ще доведе до ненужни разходи на енергия и недостатъчно осветление.

• Аспираторът е оборудван с двигател с различни настройки на скоростта.
• За по-добра ефективност ви съветваме да използвате ниски скорости при нормални условия и високи скорости, когато миризмата и парите се усилват.
• Можете да стартирате аспиратора, като натиснете желания клавиш за ниво на скоростта (V1, V2, V3).
• Можете да осветите зоната за готвене, като натиснете светлинния бутон L.
• За да може устройството ви да консумира по-малко енергия, работете на ниска скорост.
• Вашето устройство ще намали консумацията на енергия, тъй като ще работи по-ефективно, когато му осигурите достатъчен приток на въздух.
• Настройте устройството на ниво на интензивно всмукване преди формирането на пара, в случаите, когато знаете, че ще се появи интензивна пара. По този начин намалявате потреблението на енергия, като използвате устройството за по-кратко време, тъй като то ще има достатъчен приток на въздух. • Дръжте капаците на готварските съдове затворени, за да намалите отделянето на пара.

3 Функциониране на уреда

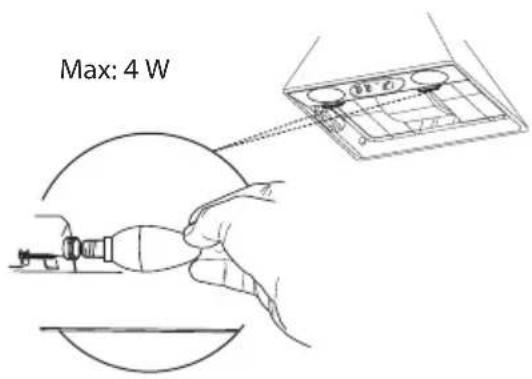

3.4 Смяна на лампа

Крушка
Мощност на Крушката	4 W
Държач / Фасунга E14
Напрежение на Крушката	220 - 240 V
Размер DRBB/F-4-220-	240-E14-35/100
ILCOS Код 35x100 mm
Светлинен поток 400 lm
Корелирана цветна температура	3000 K

Този продукт съдържа източник на светлина с клас на енергийна ефективност "F".

Изключете аспиратора от електрическата мрежа. Този уред е оборудван с 4 W точкова LED лампа.

• Преди да подмените крушките, изключете захранването на аспиратора. - Не докосвайте крушките, когато са горещи. • Внимавайте да не докосвате директно сменяемата крушка с ръце.

Можете да закупите лампи от оторизирани сервизни агенти.

3.5 Управление чрез димоотводна връзка

извлича през

димоотвода, който се закрепва към свързващата глава на аспиратора.

- Диаметърът на димоотвода трябва да е същият като свързващото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10°), така че въздухът да излиза лесно от помещението.

3.6 Управление без димоотводна връзка

се филтрира

през въглеродния филтър и се рециркулира в помещението. Въглеродният филтър се из-

ползва, когато е невъзможно да се използва димоотвод в къщата.

- При употреба без димоотвод извадете капаците от димоотводния адаптер.

4 Почистване и поддръжка

Устройството трябва да бъде почиствано и поддържано редовно. Ако не поддържате устройството чисто, това ще се отрази неблагоприятно на експлоатационния му живот. За почистване и поддръжка следвайте инструкциите, посочени в ръководството.

Преди почистване и поддръжка изключете продукта от контакта или го изключете от копчето.

Неспазването на правилата, свързани с почистването на устройството и смяната на филтрите, може да доведе до риск от пожар. Следователно е препоръчително да следвате посочените в този документ указания. Производителят не носи отговорност за повреди на мотора или пожари, възникнали в резултат на неправилна употреба.

Почистете аспиратора с влажна кърпа и неутрален течен препарат.

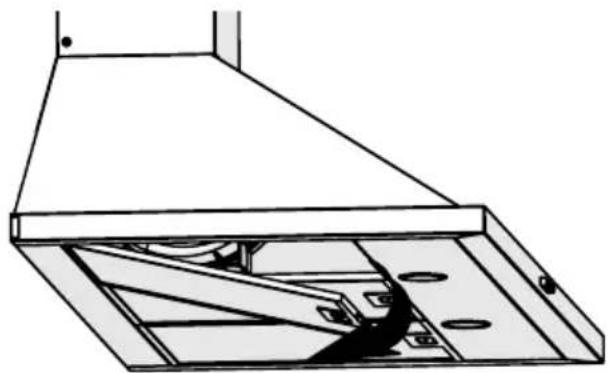

4.1 Почистване на Алуминиеви Маслени Филтри

Този филтър задържа маслените частици във въздуха. Алуминиевите маслени филтри могат да променят цвета си, докато се мият; това е нормално и не изисква подмяна на вашите алуминиеви маслени филтри.

• Избутайте ключалката на алуминиевия филтър напред.
• След това го издърпайте леко надолу и го издърпайте. В противен случай можете да огънете филтъра. Измийте и изплакнете алуминиевите маслени филтри с течен препарат и заменете алуминиевите маслени филтри в техните гнезда, като извършите посочените по-горе стъпки в обратен ред. Този филтър задържа маслените частици във въздуха.

Можете също да измивате алуминиевите маслени филтри в пералнята.

ВНИМАНИЕ: В случай на нормална употреба, почиствайте алуминиевите маслени филтри веднъж месечно.

4 Почистване и поддръжка

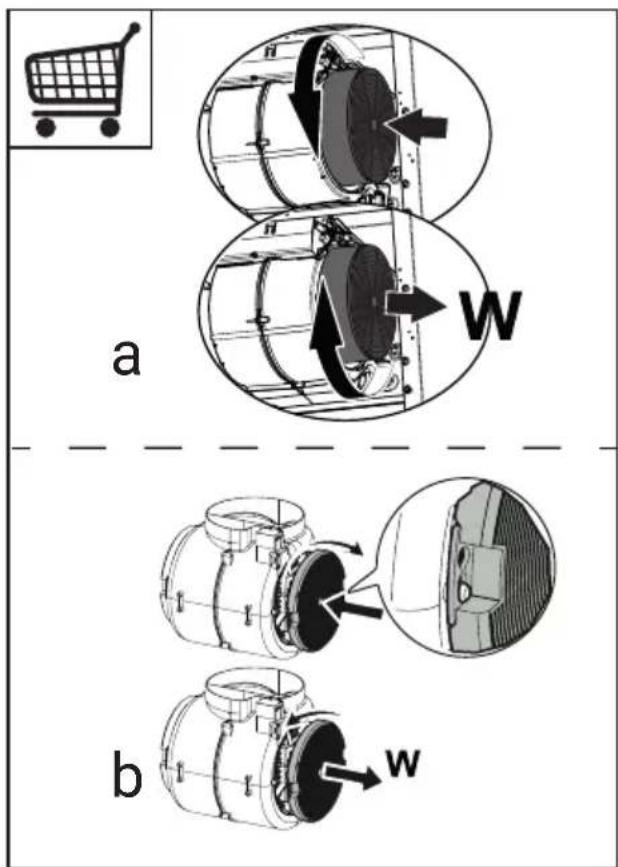

4.2 Подмяна на Въглеродни Филтри

Филтрите за отстраняване на миризми съдържат въглен (активен въглен). В продукта трябва да бъдат инсталирани маслени филтри, независимо дали се използват или не въглеродни филтри.

ВНИМАНИЕ

• Карбоновият филтър никога не трябва да се мие.

• Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

• Можете да закупите въглеродния филтър от оторизирани търговци.

• Извадете алуминиевия маслен филтър.
• За да премахнете въглеродния филтър, извадете го от неговия корпус, като го завъртите обратно на часовниковата стрелка от раздела.
• Поставете новия въглероден филтър.
• Поставете алуминиевия маслен филтър.

5

Монтиране на уреда

ВНИМАНИЕ: Преди да започнете монтажа, прочетете информацията за безопасност в Ръководството за потребителя.

ВНИМАНИЕ: Ако не извършите монтажа с винтове и стабилизатори в съответствие с тези инструкции, това може да доведе до токов удар.

Моля, вижте страница 107 от ръководството за инсталиране.

За монтажа на аспиратора се свържете с най-близкия оторизиран сервиз.

Отговорност на клиента е да подготви местоположението и електрическата инсталация на аспиратора.

- Преди монтажа трябва да се вземе предвид разстоянието между печката и аспиратора. Това разстояние трябва да бъде 65 см.

- При газови печки, разстоянието трябва да бъде измерено от повърхността на решетката,

•И от повърхността на стъклото за електрически печки.

5.2 Монтаж на стена

- Стената трябва да е равна, права и да има достатъчна носеща способност.

•Дълбочината на пробитите отвори трябва да съответства на дължината на болтовете.

- Предоставените болтове и дюбели са подходящи за тухлени стени. За други строителни материали (напр. Гипсокартон, плоча, порест бетон) трябва да се използват подходящи фиксиращи дюбели и гайки.

5.3 Съхранение

• Ако не възнамерявате да използвате уреда за продължителен период от време, моля съхранете го внимателно.
• Моля, уверете се, че уредът е изключен от контакта, охладен и напълно сух. •Съхранявайте уреда на хладно и сухо място. •Дръжте уреда далеч от деца.

5.4 Манипулиране и транспортиране

• По време на работа и транспортиране носете уреда в оригиналната му опаковка. Опаковката на уреда го предпазва от физически повреди.
• Не поставяйте тежки товари върху уреда или опаковката. Уредът може да се повреди.
• Изпускането на уреда ще го направи неработещо или ще причини трайни повреди.

6 Отстраняване на неизправности

Отстраняване на неизправности	Причина Помощ
Продуктът не работи.	Проверете предпазителя. Възмо	можно е предпазителят ви да е затворен, направете така че да работи.
Продуктът не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220-240 V.
Продуктът не работи.	Проверете електрическата връзка.	Проверете дали другите продукти във Вашата кухня работят или не.
Лампата за осветление не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220-240 V.
Лампата за осветление не работи.	Проверете превключвателя на лампата.	Превключвателят на лампата трябва да е в положение "включено".
Лампата за осветление не работи.	Проверете лампите. Лампите на продукта не трябва да бъдат повредени.
Всмукването на въздух на продукта е лошо.	Проверете алуминиевия филтър.	Масленият филтър от алуминий трябва да се почиства поне веднъж месечно при нормални условия.
Всмукването на въздух на продукта е лошо.	Проверете димоотвода. Димоот	водът трябва да бъде във "включено" положение.
Всмукването на въздух на продукта е лошо.	Проверете въглеродния филтър.	При продукти с въглеродни филтри филтърът обикновено трябва да се сменя на всеки 3 месеца.
