GEBRUIKSAANWIJZING CWB 6441 BN BEKO

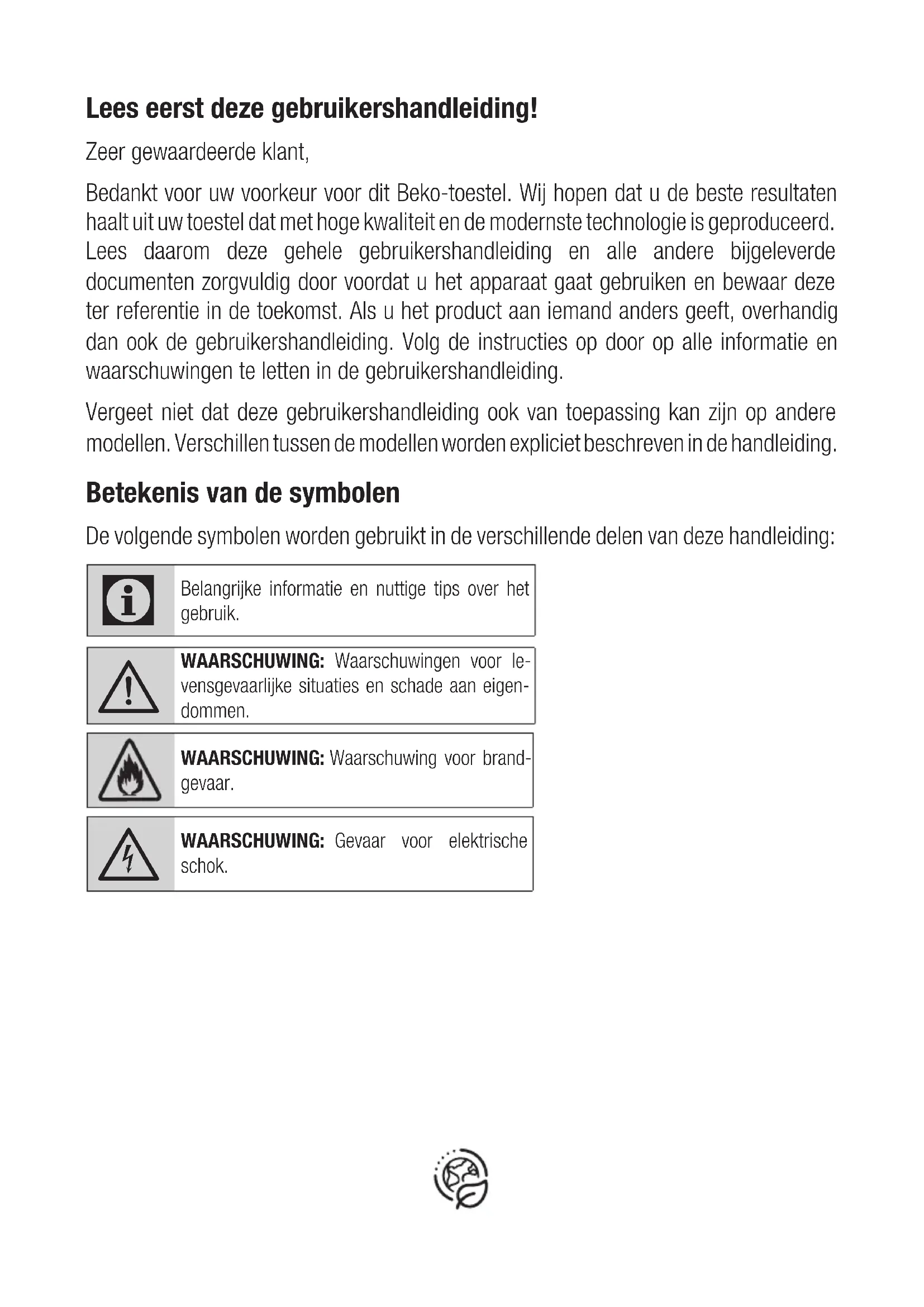

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor le- vensgevaarlijke situaties en schade aan eigen- dommen. WAARSCHUWING: Waarschuwing voor brand- gevaar.

WAARSCHUWING: Gevaar voor elektrische schok.54 / NL Afzuigkap / Gebruikershandleiding

Belangrijke veiligheids- en milieu-instructies

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructi- es. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het ri- sico op brand, elektrische schok, blootstelling aan lekkende mag- netronstralen, persoonlijk letsel of materiële schade. Het niet op- volgen van deze instructies maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veilighe- idsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of vervan- gen door de dealer, het servi- cecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet- gekwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.

• Dit apparaat is bedoeld voor hu- ishoudelijk gebruik en vergelijk- bare toepassingen zoals: – personeelskeukens in win- kels, kantoren en andere werkomgevingen; – boerderijen; – bij klanten in hotels en an- dere types van overnachting- somgevingen; – omgevingen van het type bed-and-breakfast.

• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreven in deze handleiding.

• De producent kan niet aanspra- kelijk worden gehouden voor schade die is ontstaan door on- geschikte installaties of onjuist gebruik van het product.

• Dit apparaat kan worden geb- ruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instruc- ties hebben gekregen betref- fende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.Afzuigkap / Gebruikershandleiding 55 / NL

• Laat kinderen niet met het ap- paraat spelen. Reiniging en geb- ruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.

• De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw pro- duct moet minstens 65 cm zijn.

• Als de installatie-instructies voor het gasfornuis een grotere afs- tand aangeeft, dient hier reke- ning mee te worden gehouden.

• Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.

• Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.

• Vermijd schade aan de stroom- kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

• Gebruik het apparaat uitsluitend met een geaard stopcontact. WAARSCHUWING: Sluit het ap- paraat niet op het stroomnetwerk aan totdat de installatie volledig is afgerond.

• Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.

• De verlichting na langdurige wer- king niet aanraken. De lampen zijn heet en kunnen uw handen verbranden.

• Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtaf- voer (deze waarschuwing is niet van toepassing bij gebruik zon- der rookkanaal).

• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.

• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.

• Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat

Belangrijke veiligheids- en milieu-instructies56 / NL Afzuigkap / Gebruikershandleiding in brand vliegen.

• Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten minstens eens per 3 maanden worden vervangen.

• Het product moet worden gere- inigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandle- iding niet wordt opgevolgd, kan er brandgevaar ontstaan.

• Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.

• Gebruik alleen de originele on- derdelen of onderdelen aanbe- volen door de fabrikant.

• Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.

• In het geval er vlammen ont- staan, schakelt u uw apparaat en kooktoestellen uit.

• Bedek de vlammen als deze ont- staan en blus ze nooit met water.

• Trek de stekker van het apparaat uit het stopcontact vóór elke rei- niging en wanneer het apparaat niet in gebruik is.

• De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en appara- ten op een andere energiebron werken, maar de stroom tegelij- kertijd in werking is.

• In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwar- ming, volledig worden geïsoleerd of het apparaat moet van een her- metisch afgesloten type zijn.

• Gebruik om het rookkanaal aan te sluiten pijpen met een dia- meter van 120 of 150 mm. De pijpaansluiting moet zo kort mo- gelijk zijn en zo min mogelijk el- lebogen hebben.

• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen. LET OP: Toegankelijke delen kunnen indien gebruikt met koo- kapparaten heet worden.

• De afvoer van het product mag niet worden aangesloten op luchtkanalen die een ander soort

Belangrijke veiligheids- en milieu-instructiesAfzuigkap / Gebruikershandleiding 57 / NL

Belangrijke veiligheids- en milieu-instructies rook bevatten.

• Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mo- gelijk niet van toepassing op ap- paraten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste vo- orwerpen kunnen vallen. Plaats geen voorwerpen op het product.

• Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

• Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.

• Frituurpannen moeten tijdens gebruik voortdurend onder toe- zicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-

norm en verwerking van afvalproducten: Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classifi- catiesymbool voor verwerking van elektrische en elektronische apparatuur (WEEE). Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recycling van elektrisc- he en elektronische apparaten. Om deze inzamel- punten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhandelaar waar het pro- duct werd verkocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling le- vert een bijdrage ter voorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen scha- delijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materia- len in overeenstemming met onze nati- onale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huis- houdelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.58 / NL Afzuigkap / Gebruikershandleiding

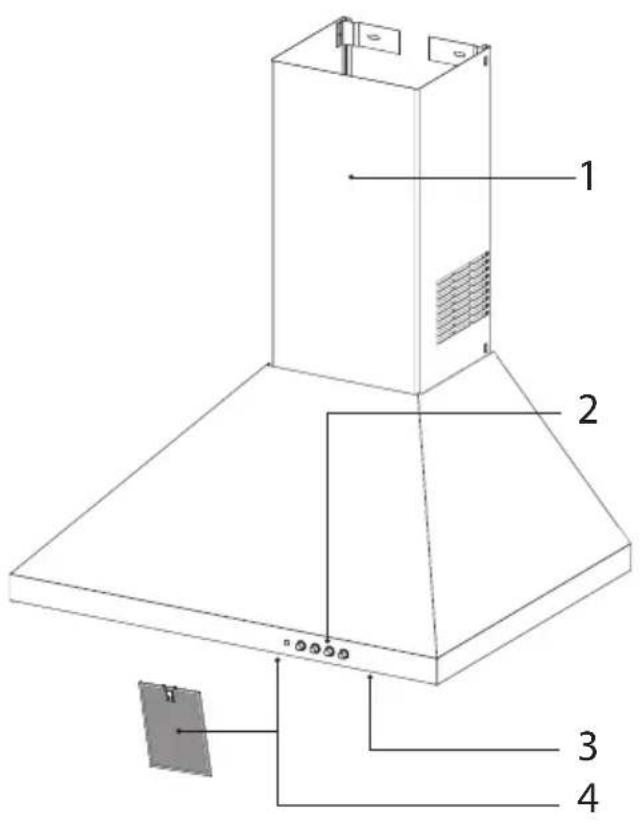

Algemeen uiterlijk CWB 6441 WN-CWB 6441 XNCWB 6441 BN-CWB 6441 XNHCWB 9441 XNCWB 9441 XNH

4Afzuigkap / Gebruikershandleiding 59 / NL

• Stel uw apparaat in op het intense zuigver- mogensniveaus voor de vorming van stoom, in situaties waar u weet dat er veel stoom zal ontstaan. U kunt uw energieverbruik dus ver- minderen door uw apparaat gedurende kortere perioden te gebruiken aangezien het voldoende luchtinlaat zal hebben.

• Houd de deksels van kookgerei gesloten om de evolutie van stoom te verminderen.

3.3 De bediening van de

• De afzuigkap is uitgerust met een motor met meerdere versnellingen.

• Voor een betere prestatie raden wij aan de lagere versnellingen te gebruiken in normale omstandigheden en hogere versnellingen als de geurtjes of damp intenser worden.

• U kunt de afzuigkap starten door de gewenste versnellingsknop in te drukken (V1, V2, V3)

• U kunt de kookzone verlichten door de lichtknop in te drukken. ( )

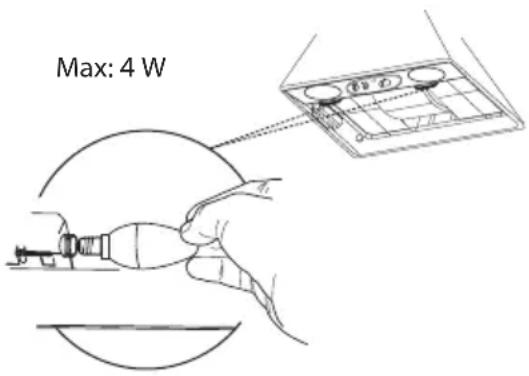

3.4 De lamp vervangen

3.1 Het gebruik van de

tuimelschakelaar De kap is uitgerust met een mechanische bedi- ening.

Druk op de “L” - om de lichten in te scha- kelen. Druk de knop opnieuw in om de verlich- ting uit te schakelen.

Druk op “V1” om de afzuigkap in te schakelen aan een minimumsnelheid.

Druk op “V2” om de afzuigkap in te schakelen aan een gemiddelde snelheid.

Druk op “V3” om de afzuigkap in te schakelen aan een maximumsnelheid. Hogere snelhe- den resulteren in een hoger luchtdebiet.

3.2 Energie-efficiënt gebruik

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de inten- siteit van de damp en de geur, om energie te besparen.

• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.

• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.

• Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en onvol- doende verlichting.

• Om uw apparaat minder energie te doen verbru- iken, moet u het aan het laagste snelheidsniveau inschakelen.

• Uw apparaat zal het energieverbruik verminde- ren aangezien het efficiënter zal werken als u voldoende luchtinlaat voorziet.

Werking van het apparaat60 / NLAfzuigkap / Gebruikershandleiding Lamp Lampvermogen 4 WHouder / Stopcontact E14Lampspanning 220 - 240 VAfmeting DRBB/F-4-220-240-E14-35/100ILCOS Code 35x100 mmLichtstroom 400 lmGecorreleerde kleurtemperatuur3000 KDit product bevat een lichtbron van energie efficiëntieklasse “F”.Ontkoppel de afzuigkap van de netvoeding. Dit ap-paraat is uitgerust met 4 W LED spotlampen.

• U moet de stroomtoevoer van de afzuigkap uitschakelen voor u de lampen vervangt. • Raak de lampen niet aan als ze warm zijn. • Zorg ervoor de vervangen lamp niet rechtstreeks aan te raken met de handen. U kunt lampen kopen bij geautorise-erde service vertegenwoordigers.
• De damp wordt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd. • De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstel-ling moet de buis een lichte opwaartse helling

Werking van het apparaat hebben (ongeveer 10º), zodat de lucht gemak-kelijk de ruimte kan verlaten.

3.6 Bediening zonder

• De lucht wordt door het kools-toffilter gefilterd en in de ruimte gerecirculeerd. Koolstoffilter wordt gebruikt wanneer het on-mogelijk is om een rookgasaf-voer in huis te gebruiken. • Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.

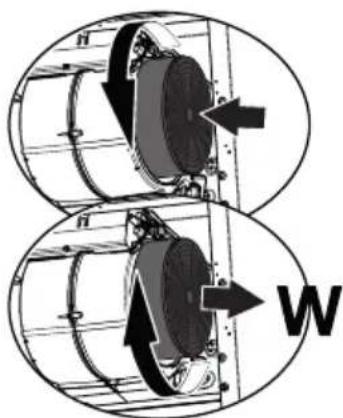

• Het aluminium vetfilter verwijderen. Om het ko- olstoffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien. • Het aluminium vetfilter vervangen.Afzuigkap / Gebruikershandleiding61 / NL

Reiniging en onderhoud Het apparaat moet regelmatig worden gereinigd en onderhouden. Als het apparaat niet schoon wordt gehouden, zal dit de nuttige levensduur van het apparaat beïnvloeden.Volg de instructies in de handleiding voor de reiniging en het onderhoud. Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.Niet-naleving van de voorzieningen geassocieerd met de reiniging van het apparaat en de vervanging van de filters kan resulteren in brandrisi-co. Om die reden is het aanbevolen de hier vermelde richtlijnen te vol-gen. De fabrikant is niet verantwo-ordelijk voor schade aan de motor of brand veroorzaakt door een incor-rect gebruik.Reinig de afzuigkap met een vochtige doek en ne-utraal afwasmiddel.4.1 Reinigen van aluminium oliefilterDit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters kunnen van kleur veranderen als ze worden gewassen; dit is normaal en vereist geen vervanging van uw aluminium oliefilters. • Duw het aluminium vetfilter naar voren.

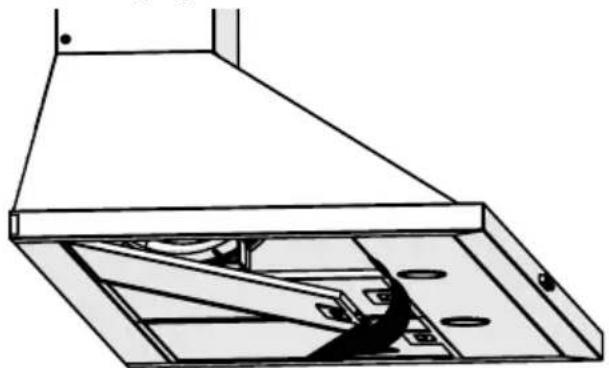

• Trek het dan iets omlaag en verwijder het. An- ders kun je het filter buigen. Was en spoel het aluminium vetfilter met vloeibaar reinigingsmid-del en vervang het aluminium vetfilter op hun zittingen door de bovenstaande stappen uit te voeren in omgekeerde volgorde. Dit aluminium vetfilter wordt gebruikt om de oliedeeltjes in de lucht vast te houden. U mag het aluminium vetfilter ook wassen in de wasmachine. OPGELET: Bij normaal gebruik dient u uw aluminium vetfilter één keer per maand te reinigen.4.2 Vervanging van de koolstoffilters Geurverwijderende filters bevatten houtskool (acti-eve kool). Vetfilters moeten in het product worden geïnstalleerd, ongeacht of er al dan niet koolstof-filters worden gebruikt.

b62 / NLAfzuigkap / Gebruikershandleiding • Verwijder het aluminium oliefilter. • Om het koolstoffilter te verwijderen, verwijdert u het koolstoffilter uit de behuizing door het tegen de wijzers van de klok in te draaien op het tabblad. • Installeer het nieuwe koolstoffilter. • Installeer het aluminium oliefilter.

Reiniging en onderhoud

Installatie van het apparaat

WAARSCHUWING: Lees de veilig-heidsinformatie in de gebruikers-handleiding voordat u met de instal-latie begint. WAARSCHUWING: Het niet instal-leren met schroeven en stabilisato-ren in overeenstemming met deze instructies kan leiden tot elektrische schokken. Raadpleeg pagina 107 voor de ins-tallatiegidsNeem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service.Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

5.1 Positie van het apparaat

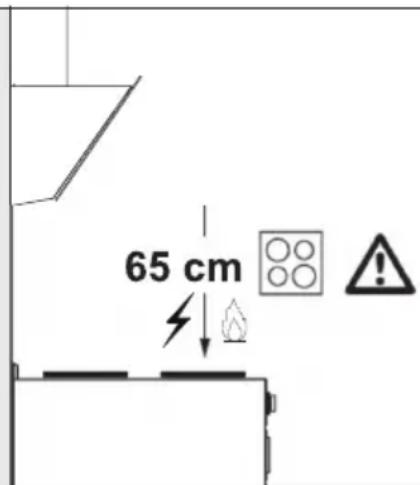

• De afstand tussen het kooktoestel en de afzu- igkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen.
• Bij gasfornuizen moet de afstand tot het opperv- lak van het rooster worden gemeten,
• Van het glazen oppervlak voor elektrische for- nuizen.
• De wand moet vlak en recht zijn en voldoende draagkracht hebben. • De diepte van de boorgaten moet overeenkomen met de lengte van de bouten.
• De meegeleverde bouten en deuvels zijn gesc- hikt voor gemetselde muren. Voor ander bouw- OPGELET • Koolstoffilter mag nooit worden gewassen. • Vervang de koolstoffilters eens in de 3 maanden. • Het koolstoffilter is verkrijgbaar bij de geautoriseerde diensten.Afzuigkap / Gebruikershandleiding 63 / NL

Installatie van het apparaat materiaal (bv. gipsplaat, plaat, poreus beton) moeten geschikte bevestigingsdonsels en mo- eren worden gebruikt.

• Als u van plan bent het apparaat gedurende een lange periode niet te gebruiken, ruim het dan zorgvuldig op.

• Zorg ervoor dat het apparaat los is van het stop- contact, volledig is afgekoeld en compleet droog is.

• Bewaar het apparaat op een koele en droge plaats.

• Bewaar het apparaat buiten het bereik van kin- deren.

5.4 Hantering en transport

• Wanneer u het apparaat hanteert en verplaatst, moet u het in de originele verpakking dragen.

• De verpakking van het apparaat beschermt het tegen fysieke schade.

• Plaats geen zware lasten op het apparaat of op de verpakking. Het apparaat kan worden besc- hadigd.
