Type de produit	Plaque de cuisson vitrocéramique
Marque	BRANDT
Modèle	TV610BT1
Nombre de foyers	4 zones de cuisson
Type de commande	Commandes tactiles ou rotatives (selon modèle)
Alimentation électrique	220-240 V ~ / 400 V 2N ~ / 2x230 V 2L+2N ~ / 400 V 3~ – 16 A
Puissance totale	Environ 7 200 W (selon montage)
Indicateur de chaleur résiduelle	Voyant lumineux ou affichage « H »
Fonction de régulation automatique	Maintien de la puissance sélectionnée par cycles marche/arrêt
Dimensions (L x P x H)	Environ 56 x 49 x 5 cm
Poids	Environ 10 kg
Type d'encastrement	Encastrement dans plan de travail
Distance minimale aux parois	4 cm des murs latéraux
Joint d'étanchéité	Fourni et à coller sous la table
Matériau de la surface	Verre vitrocéramique
Récipients recommandés	Fond plat, acier inoxydable, aluminium épais, acier émaillé
Entretien courant	Éponge sanitaire, raclette pour salissures brûlées, vinaigre blanc pour calcaire
Produit d'entretien recommandé	Produit spécial verre vitrocéramique avec silicone
Sécurité	Déconnexion automatique en cas de fêlure du verre
Classe énergétique	Non précisée

FOIRE AUX QUESTIONS - TV610BT1 BRANDT

Quels types de récipients puis-je utiliser sur la plaque TV610BT1 ?

Utilisez des récipients à fond plat, en acier inoxydable avec fond sandwich, aluminium épais lisse ou acier émaillé. Évitez les fonds rugueux ou bosselés.

Comment nettoyer les salissures brûlées sur la vitrocéramique ?

Laissez refroidir, puis utilisez un racloir spécial verre pour dégrossir, puis une éponge sanitaire avec de l'eau chaude. Terminez par un produit spécial vitrocéramique.

Que faire si la plaque affiche un code lumineux au démarrage ?

Après une mise sous tension ou une coupure prolongée, un code lumineux peut apparaître. Attendez environ 30 secondes qu'il disparaisse avant d'utiliser la table.

Puis-je utiliser un nettoyeur vapeur pour nettoyer ma plaque ?

Non, l'utilisation d'un nettoyeur vapeur est interdite. Il risquerait d'endommager la vitrocéramique.

Comment économiser de l'énergie lors de la cuisson ?

Utilisez un couvercle, éteignez la zone un peu avant la fin de la cuisson et laissez le récipient pour profiter de la chaleur résiduelle.

Quelle distance minimale dois-je respecter entre la plaque et un mur latéral ?

La distance doit être d'au moins 4 cm du mur ou de la cloison latérale pour assurer une bonne ventilation.

Que faire en cas de fêlure ou fissure du verre vitrocéramique ?

Déconnectez immédiatement l'appareil en enlevant les fusibles ou en actionnant le disjoncteur, et contactez le service après-vente. N'utilisez plus la plaque.

Puis-je poser un couvercle chaud à plat sur la plaque ?

Non, cela pourrait créer un effet ventouse et endommager le verre vitrocéramique.

La plaque TV610BT1 peut-elle être installée au-dessus d'un four ?

Oui, elle peut être encastrée directement au-dessus d'un four en position haute, avec une distance minimale de 10 mm entre les deux appareils.

Quels sont les voyants de chaleur résiduelle et comment fonctionnent-ils ?

Chaque zone de cuisson dispose d'un voyant lumineux ou d'un affichage 'H' qui reste allumé tant que la zone est chaude, même après extinction. Ne touchez pas ces zones.

MODE D'EMPLOI TV610BT1 BRANDT

Vous venez d'acquérir une table BRANDT et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au moins à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

PT 24

Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle TABLE DE CUISSON BRANDT.

GR 35

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

NL 46

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

BRANDT

www.brandt.com

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important Avant d'inst

Avant d'installer et d'utiliser votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation qui vous permettra de vous familiariser très rapidement avec son fonctionnement.

SOMMAIRE

FR

• Consignes de sécurité 4
• Respect de l'environnement 4
• Description de votre appareil 5

1 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 6
• Encastrement 6
• Branchement 7

2 / UTILISATION DE VOTRE APPAREIL

Description de votre dessus 8 - Récipients pour la vitrocéramique 9 - Mise en marche 9

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Préserver votre appareil 10
• Entretenir votre appareil 10

4 / MESSAGES PARTICULIERS, INCIDENTS

A la mise en service 11

5 / TABLEAU DE CUISSON 12

FR

CONSIGNES DE SÉCURITÉ

- CONSIGNES DE SÉCURITÉ

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Ces tables de cuisson, destinées exclusivement à la cuisson des boissons et denrées alimentaires, ne contiennent aucun composant à base d'amiante.

- Chaleur résiduelle

Aussi longtemps qu'une zone de cuisson en marche est brûlante, un voyant lumineux ou "H" (selon les modèles) correspondant à cette zone est allumé dans l'indicateur.

Quand une zone de cuisson est en position arrêt, si sa température est élevée, cet affichage reste allumé.

Attention

Ne pas toucher ces zones, risque de brûlures.

Ne pas regarder fixement les lampes halogènes des zones de cuisson.

Danger électrique

Assurez-vous que le câble d'alimentation d'un appareil électrique branché à proximité de la table n'est pas en contact avec les zones de cuisson.

Si une fissure dans la surface du verre apparaît, déconnectez immédiatement votre appareil pour éviter un risque de choc électrique.

Pour cela, enlevez les fusibles ou actionnez le disjoncteur.

Ne plus utiliser votre table avant changement du dessus verre.

- RESPECT DE

L'ENVIRONNEMENT

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

lisé dans lesORMEULES conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'equipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appeareils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

DESCRIPTION DE VOTRE APPAREIL

A Verre vitrocéramique B Cordon d'alimentation

FR 1 / INSTALLATION DE VOTRE APPAREIL

CHOIX DE L'EMPLACEMENT

Votre appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible.

La distance entre le bord de votre appareil et le mur (ou cloison) latéral ou arrêt doit être au minimum de 4 cm (zone A).

La table peut être encastrée directement dans le plan de travail au-dessus du four en position haute. (distance minimum 10 mm)

- ENCASTREMENT

Se conformer au croquis ci-dessus.

Un joint garantit l'étanchéité avec le plan de travail.

• Ce joint est collé sous votre table, insérez directement la table dans la découpe.
• Ce joint est fourni dans la pochette, collez celui-ci sous la table.

BRANCHEMENT

Ces tables doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire conforme aux règles d'installations en vigueur.

A la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparait sur le clavier de commande. Attendez 30 secondes environ que ces informations disparaissent pour utiliser cette table (Cet affichage est normal et il est réservé le cas échéant à votre service après vente. En aucun cas l'utilisateur de la table ne doit en tenir compte).

Attention

Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

• Branchement 220-240V ~

• Branchement 400V 2N ~ - 16A

Séparez les 2 fils de phase L1, L2 avant branchement.

Lors d'un branchement 400 V 2N triphasé, en cas de dysfonctionnement de votre table, vérifiez que le fil neutre est bien connecté.

• Branchement 2x230V 2L+2N ~ - 16A

Séparez les fils avant branchement.

• Branchement 400V 3~ - 16A

DESCRIPTION DE VOTRE APPAREIL

TV600

TV 610

TV 611

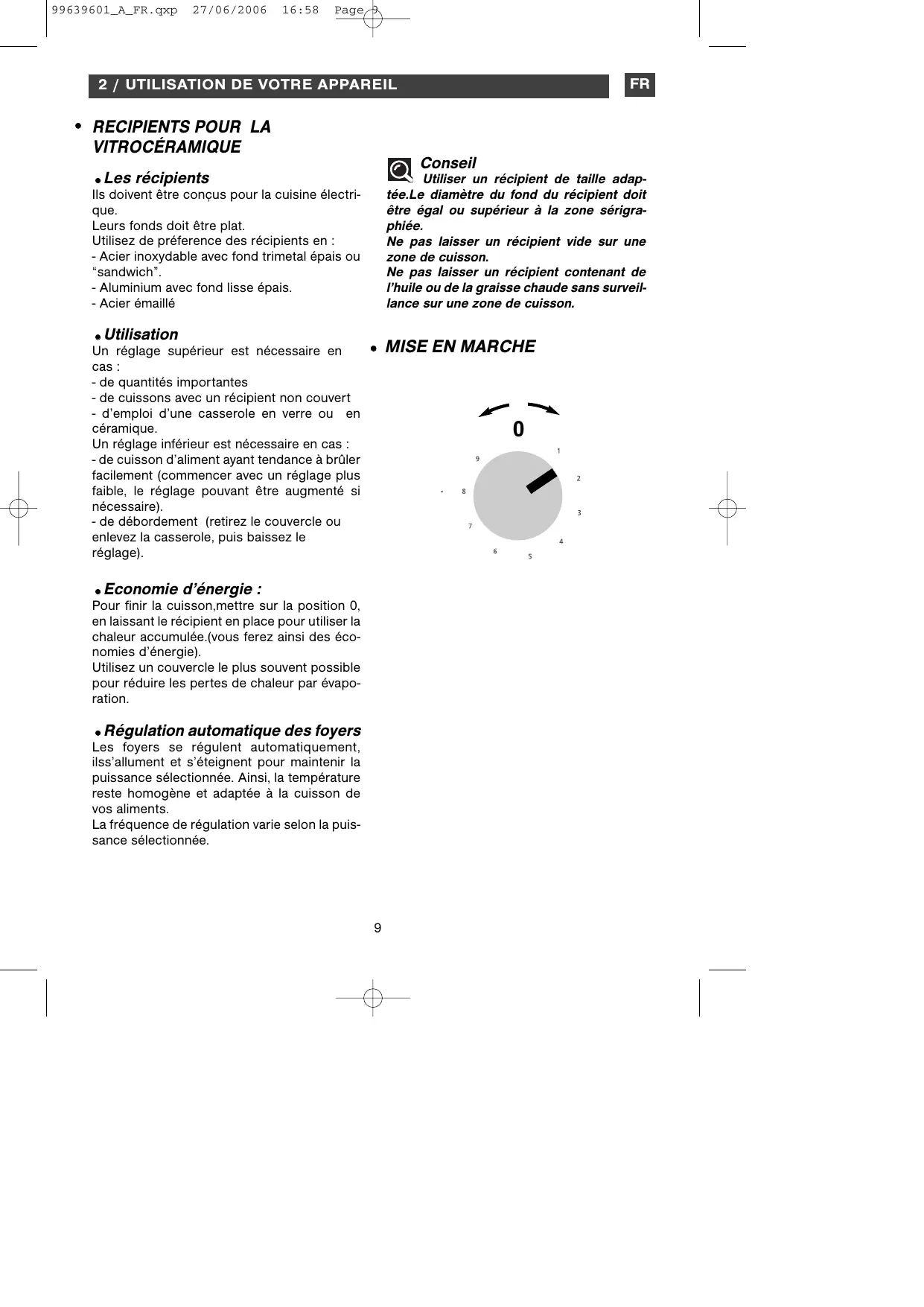

- RÉCIPIENTS POUR LA VITROCÉRAMIQUE

- Les récipients

Ils doivent être conçus pour la cuisine électrique.

Leur fond doit être plat.

Utilisez de préférence des récipients en :

• Acier inoxydable avec fond trimétal épais ou "sandwich".
• Aluminium avec fond lisse épais.
• Acier émaillé

- Utilisation

Un réglage supérieur est nécessaire en cas :

• de quantités importantes
• de cuissons avec un récipient non couvert - d'emploi d'une casserole en verre ou en céramique.

Un réglage inférieur est nécessaire en cas :

• de cuisson d'aliment ayant tendance à brûler facilement (commencer avec un réglage plus faible, le réglage pouvant être augmenté si nécessaire).
• de débordement (retirez le couvercle ou enlevez la casserole, puis baissez le réglage).

Économie d'énergie :

Pour finir la cuisson, mettre sur la position 0, en laissant le récipient en place pour utiliser la chaleur accumulée (vous ferez ainsi des économies d'énergie). Utilisez un couvercle le plus souvent possible pour réduire les pertes de chaleur par évaporation.

- Régulation automatique des foyers

Les foyers se régulent automatiquement, ils s'allument et s'éteignent pour maintenir la puissance sélectionnée. Ainsi, la température reste homogène et adaptée à la cuisson de vos aliments.

La fréquence de régulation varie selon la puissance sélectionnée.

Conseil : Utiliser un

Utiliser un récipient de taille adaptée. Le diamètre du fond du récipient doit être égal ou supérieur à la zone sérigraphiée.

Ne pas laisser un récipient vide sur une zone de cuisson.

Ne pas laisser un récipient contenant de l'huile ou de la graisse chaude sans surveillance sur une zone de cuisson.

MISE EN MARCHE

FR 3 / ENTRETIEN COURANT DE VOTRE APPAREIL

- PRÉSERVER VOTRE APPAREIL

Évitez les chocs avec les récipients : la surface en vitrocéramique est très résistante, mais n'est toutefois pas incassable.

Ne posez pas de couvercle chaud à plat sur votre table de cuisson. Un effet « ventouse » risquerait d'endommager le dessus vitrocéramique.

Évitez les frottements de récipients qui peuvent, à la longue, générer une dégradation du décor sur le dessus vitrocéramique.

Évitez de poser des récipients sur votre cadre ou enjoliveur (selon modèle).

Évitez les récipients à fonds rugueux ou bosselés : ils peuvent retenir et transporter des matières qui provoqueront des taches ou des rayures sur votre table.

Ces défauts, qui n'entraînent pas un non-fonctionnement ou une inaptitude à l'utilisation, n'entrent pas dans le cadre de la garantie.

Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'entretien ou produits inflammables.

Ne réchauffez pas une boîte de conserve fermée, elle risque d'éclater.

Cette précaution est valable bien sûr pour tous les modes de cuisson.

Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium. Ne déposez jamais des produits emballés avec de l'aluminium, ou en barquette d'aluminium, sur votre table de cuisson.

L'aluminium fondrait et endommagerait définitivement votre appareil de cuisson.

La table de cuisson ne doit pas servir à entreposer quoi que ce soit (allumage intempestif, rayure, ...).

Un nettoyeur vapeur ne doit pas être utilisé. Le jet de vapeur peut endommager votre table.

ENTRETENIR VOTRE APPAREIL

TYPES DE SALISSURES	UTILISEZ	COMMENT PROCEDER ?
Légères.	Eponges sanitaires.	Bien détemper la zone à nettoyer avec de l'eau chaude, puis essuyez.
Accumulation de salissures recuites.Débordements sucrés,plastiques fondus.	Eponges sanitaires.Racloir spécialverre.	Bien détemper la zone à nettoyer avec de l'eau chaude, utilisez un racloir spécialverre pour dégrossir, finir avec le coté gratoir d'une éponge sanitaire, puis essuyez.
Auréoles et traces de calcaire.	Vinaigre d'alcool blanc.	Appliquez du vinaigre d'alcool blancchaud sur la salissure, faisser agir,essuyez avec un chiffon doux.
Colorations métalliquesbrillantes.Entretien hebdomadaire.	Produit spécialverre vitrocérami-que.	Appliquez sur la surface un produit spécialverre vitrocéramique, de préférencemportant du silicone (effet protecteur).
éponce sanitizeriespéciale vaisselle délicate		poudre éponce abrasive

4 / MESSAGES PARTICULIERS, INCIDENTS

FR

A la mise en service

VOUS CONSTATEZ QUE :	LES CAUSES POSSIBLES :	QUE FAUT-IL FAIRE :
Votre installation disjoncte.	Le branchement de votre table est défectueux.	Vérifiez sa conformité.
Un seul côte fonctionne.		Voir chapitre branchement.

Attention

En cas de cassure, fêlure ou fissure même légère du verre vitrocéramique,

déconnectez immédiatement votre appareil pour éviter un risque de choc électrique.

Contactez le Service Après-Vente.

FR 5 / TABLEAU DE CUISSON

VITROCERAMIQUE

		FRIREEPORTERÀÉBULLITION	CUIRE/DORERREPRISE D'ÉBULLITIONÉBULLITION PETITS BOULLONS	CUIRE/MIJOTER	TENIRAUCHAUD
		9 8	7 6	5 4 3	2 1
SOUPES	BOUILLONS			●
	POTAGES ÉPAIS
POISSONS	COURT-BOUILLON		●
	SURGELÉS			●
SAUCE	ÉPAISSE À BASE DE FARINE
	AU BEURRE AVEC ΚÉUFS(BÉARNAISE, HOLLANDAISE)SAUCES PRÉPARÉES	9 8	7 6	5 4 3	2 1
LÉGUMES	ENDIVES, ÉPINARDS			●
	LÉGUMES SECS			●
	POMMES DE TERRE À L'EAU			●
	POMMES DE TERRE RISSOLÉES			●
	POMMES DE TERRE SAUTÉES			●
	DéCONGÉLATION DE LÉGUMES			●
VIANDE	VIANDES PEU ÉPAISSES	●
	STEAKS POELÉS		●
	GRILLADE (GRIL FONTE)	●
FRITURE	FRITES SURGELÉES	●
	FRITES FRAÎCHES	●
		9 8	7 6	5 4 3	2 1
VARIANTES	AUTO-CUISEUR(Dès LE CHUCHOTEMENT)			●
	COMPOTES
	CRÈPES		●
	CRÈME ANGLAISE				●
	CHOCOLAT FONDU
	CONFITURES		●
	LAIT			●
	CEUFS SUR LE PLAT		●
	PÂTES			●
	PETITS POTS DE BÉBÉ(BAIN MARIE)				●
	RAGOûTS			●
	RIZ CRÉOLE			●
	RIZ AU LAIT

EN
