Caractéristiques techniques	Machine à effet HQ Power HQHZ10001
Type d'effet	Machine à effet
Alimentation	220-240V, 50/60Hz
Puissance	1000W
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Idéale pour les événements, concerts et soirées
Maintenance	Nettoyage régulier des filtres et vérification des connexions électriques
Réparation	Consulter un professionnel pour toute réparation électrique
Sécurité	Utiliser uniquement dans des environnements secs et bien ventilés
Informations générales	Vérifiez la compatibilité avec les autres équipements audio/vidéo

FOIRE AUX QUESTIONS - HQHZ10001 HQ Power

Pourquoi ma machine à effet HQ Power HQHZ10001 ne s'allume-t-elle pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler l'intensité de l'effet sur la machine HQ Power HQHZ10001 ?

Utilisez le potentiomètre situé sur le panneau de contrôle de la machine pour ajuster l'intensité de l'effet selon vos préférences.

L'effet produit par ma machine HQ Power HQHZ10001 est trop faible, que faire ?

Vérifiez le niveau de liquide ou de produit utilisé dans la machine. Assurez-vous qu'il y a suffisamment de liquide et qu'il est de bonne qualité. Vous pouvez aussi essayer d'augmenter l'intensité de l'effet.

Que faire si la machine à effet HQ Power HQHZ10001 produit des bruits étranges ?

Des bruits inhabituels peuvent être le signe d'un problème interne. Éteignez la machine, débranchez-la et vérifiez si des objets étrangers bloquent les pièces mobiles. Si le problème persiste, contactez le service client.

Comment nettoyer ma machine à effet HQ Power HQHZ10001 ?

Débranchez la machine et laissez-la refroidir. Utilisez un chiffon doux et humide pour nettoyer l'extérieur. Pour l'intérieur, consultez le manuel d'utilisation pour des instructions spécifiques sur le nettoyage des composants internes.

Ma machine HQ Power HQHZ10001 ne produit pas d'effet, que faire ?

Vérifiez que le réservoir est rempli de liquide et que les réglages sont corrects. Si le problème persiste, il peut y avoir un blocage dans le système. Consultez le manuel pour des instructions de dépannage.

Est-ce que la machine à effet HQ Power HQHZ10001 nécessite un entretien régulier ?

Oui, un entretien régulier est recommandé pour assurer un fonctionnement optimal. Nettoyez le réservoir et les filtres régulièrement et vérifiez les connexions électriques.

Où puis-je trouver des pièces de rechange pour ma machine HQ Power HQHZ10001 ?

Les pièces de rechange peuvent être commandées directement auprès de votre revendeur ou sur le site officiel de HQ Power. Assurez-vous de vérifier la compatibilité des pièces.

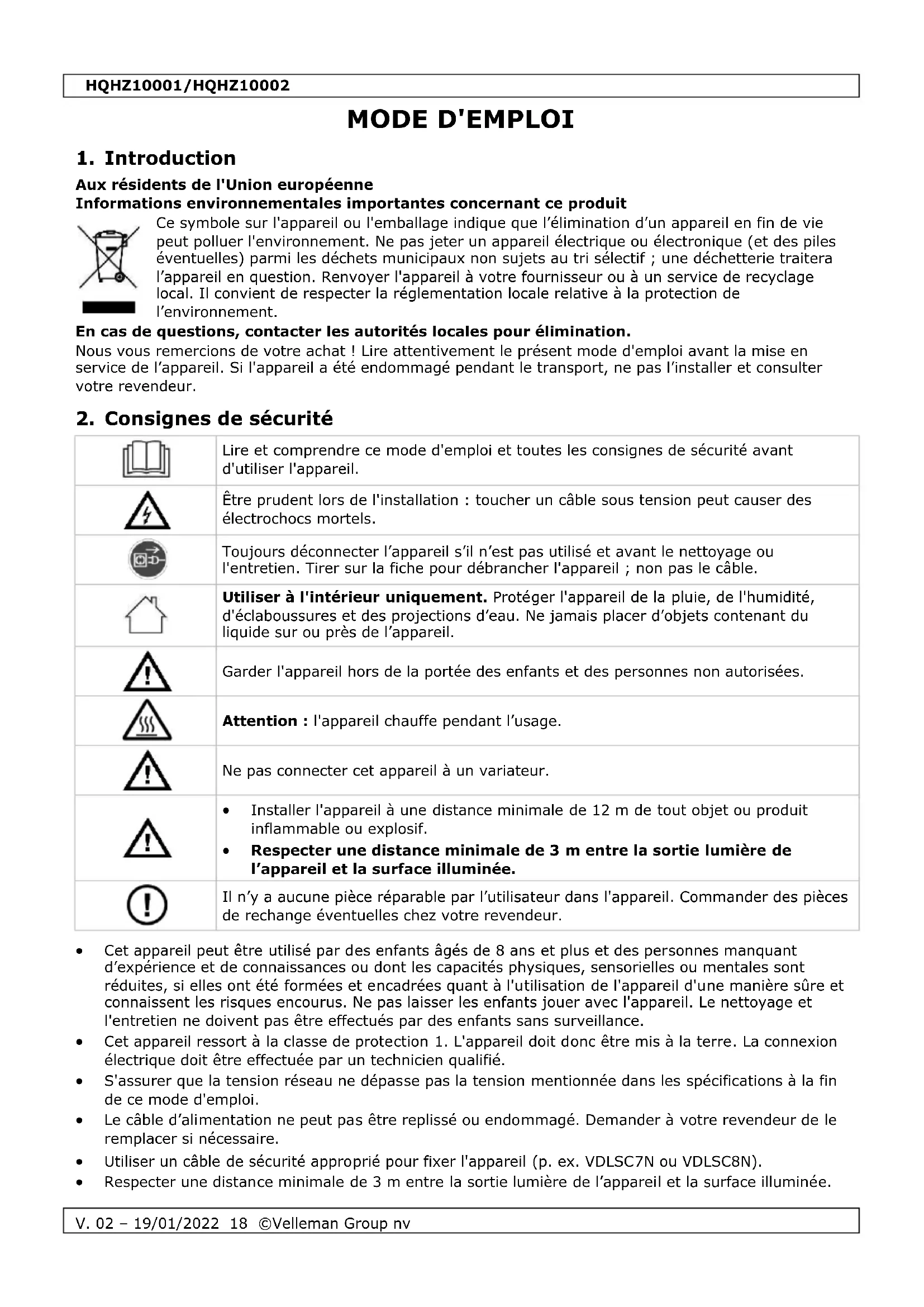

MODE D'EMPLOI HQHZ10001 HQ Power

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Être prudent lors de l'installation : toucher un câble sous tension peut causer des électrochocs mortels.

Toujours déconnecter l’appareil s’il n’est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour débrancher l'appareil ; non pas le câble.

Utiliser à l'intérieur uniquement. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d’eau. Ne jamais placer d’objets contenant du liquide sur ou près de l’appareil.

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Attention : l'appareil chauffe pendant l’usage.

Ne pas connecter cet appareil à un variateur.

• Installer l'appareil à une distance minimale de 12 m de tout objet ou produit inflammable ou explosif.

• Respecter une distance minimale de 3 m entre la sortie lumière de l’appareil et la surface illuminée.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Cet appareil ressort à la classe de protection 1. L'appareil doit donc être mis à la terre. La connexion électrique doit être effectuée par un technicien qualifié.

• S'assurer que la tension réseau ne dépasse pas la tension mentionnée dans les spécifications à la fin de ce mode d'emploi.

• Le câble d’alimentation ne peut pas être replissé ou endommagé. Demander à votre revendeur de le remplacer si nécessaire.

• Utiliser un câble de sécurité approprié pour fixer l'appareil (p. ex. VDLSC7N ou VDLSC8N).

• Respecter une distance minimale de 3 m entre la sortie lumière de l’appareil et la surface illuminée.HQHZ10001/HQHZ10002

V. 02 – 19/01/2022 19 ©Velleman Group nv

• Ne pas couvrir la lentille.

• La température ambiante maximale s'élève à 45 °C. Ne pas utiliser l'appareil à des températures plus élevées.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Protéger contre la poussière et les températures extrêmes. Veiller à ce que les fentes de ventilation ne soient pas bloquées. Laisser une distance de minimum 15 cm entre l’appareil et tout autre objet.

Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l’opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Seules des personnes qualifiées sont autorisées à utiliser cet appareil. La plupart des dégâts sont causés par un usage non professionnel de l'appareil.

• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

• N’utiliser l'appareil qu’à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs, explosion de lampe, chute, etc. Un usage impropre annule d'office la garantie.

• La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

• Les LEDs et l’usure mécanique ne tombent pas sous la garantie.

• Confier l’installation et l’entretien à un technicien qualifié.

• Ne pas brancher immédiatement l’appareil après exposition à des variations de température. Afin d’éviter des dommages, attendre jusqu’à ce que l’appareil ait atteint la température ambiante.

• Cet appareil a été développé pour un usage professionnel dans des discothèques, des théâtres, etc.

• Utiliser une source d'alimentation appropriée (voir Spécifications techniques ci-dessous).

• La première mise en service peut s’accompagner d’une odeur particulière. C'est normal, la fumée ou l'odeur disparaîtra graduellement.

• Transporter l’appareil dans son emballage originel.

• Garder ce mode d'emploi pour toute référence ultérieure.

Se référer aux illustrations en page 2 de ce mode d'emploi.

entrée d'alimentation + fusible

poignée de transport

entrée pour la télécommande

bouton de sortie de fumée manuelle

panneau de contrôle incorporé

réglage de la vitesse du ventilateur

entrée et sortie DMX

Installer l'appareil uniquement sur une surface plate et horizontale. Ne pas incliner l'appareil.

• Installer l'appareil afin de pouvoir accéder facilement au câble d'alimentation.

• Installer l'appareil dans un endroit bien ventilé.

• La construction portante de l’appareil doit être capable de supporter 10 fois le poids de l’appareil pendant une heure, sans qu’une déformation de la construction en résulte.

• Éviter de se positionner en dessous de l’appareil pour l’enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l’appareil avant la mise en service et ensuite une fois par an.

• Installer l’appareil à un endroit où il n'y a pas beaucoup de passage et inaccessible à des personnes non autorisées.

• Enlever tout matériau inflammable dans un rayon de 0.5 m autour de l’appareil.HQHZ10001/HQHZ10002

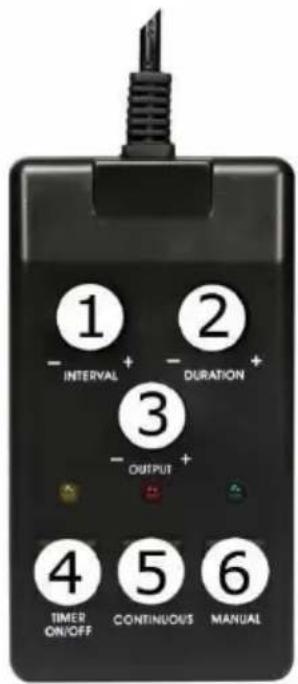

(régler l'intervalle)

(régler la sortie de fumée)

(activer/désactiver le minuteur)

5. bouton CONTINUOUS

(sortie de fumée continue)

(sortie de fumée manuelle)

1. Remplir le réservoir avec du liquide à brouillard

2. Allumer l'appareil.

3. Régler le niveau de sortie et appuyer sur le bouton MANUAL de la télécommande pour activer la

sortie de fumée. L’appareil continue à émettre de fumée tant que le bouton est appuyé. Il est également possible de choisir entre une sortie de fumée continue ou programmée.

4. Eteindre l'appareil après utilisation.

Les boutons 1 et 2 fonctionnent uniquement en mode minuteur. S’assurer que, en activant le bouton du minuteur sur la télécommande, le bouton pour la sortie de fumée sur la partie arrière de l’appareil n’est pas activé.

Description du panneau de contrôle FONCTION accéder au mode de programmation VOLUME contrôle du volume de la sortie de fumée TIMER activer le minuteur MANUEL sortie de fumée manuelle

naviguer vers le haut dans le menu DOWN naviguer vers le bas dans le menuHQHZ10001/HQHZ10002

V. 02 – 19/01/2022 21 ©Velleman Group nv

Préparer la machine à brouillard

1. Retirer le réservoir. Retirer également le bouchon.

2. S’assurer que les tuyaux en plastique du bouchon sont fixés correctement et ne sont pas

3. Verser du liquide dans le réservoir et fermer le.

4. Remettre le réservoir dans l’appareil. S’assurer que le tuyau en plastique qui entre dans le réservoir

n’est pas plié ou coincé.

5. Brancher l’appareil, activer le et laisser le chauffer. La machine à brouillard est prête à l’emploi

après environ 7 à 8 minutes.

Dans tous les modes de fonctionnement, l’afficheur doit visualiser READY TO FOG pour émettre de la fumée.

1. S’assurer que la machine à brouillard est éteinte avant de la brancher.

2. Allumer la machine à brouillard.

3. Appuyer sur <VOLUME>.

4. Ajuster la sortie de fumée avec <UP> ou <DOWN>.

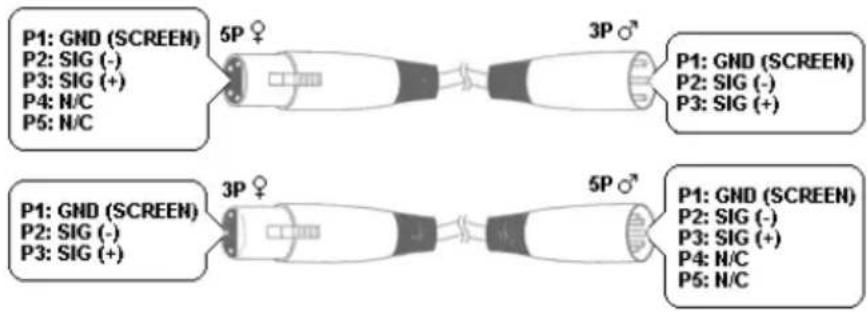

Configuration DMX Pour activer le mode DMX :

1. Brancher la machine à brouillard, allumer la et laisser la chauffer.

2. Connecter un câble DMX à l’entrée DMX de la machine à brouillard et à la sortie DMX d’un contrôleur

3. Pour activer la fonction DMX, appuyer plusieurs fois sur <FUNCTION> jusqu’à ce que DMX512 ADD

s’affiche. Sélectionner l’adresse de départ de 1 à 512 avec <UP> ou <DOWN>.

S’assurer que l’adresse de départ de plusieurs machines à brouillard interconnectées ne coïncident pas.

Une résistance de terminaison DMX est à recommander si le câble DMX doit couvrir une grande distance ou s’il est utilisé dans un environnement avec beaucoup de bruit électrique (p. ex. une discothèque). La terminaison évite la corruption du signal de contrôle numérique par le bruit électrique. La résistance de terminaison DMX n’est rien d’autre qu’une fiche XLR avec une résistance de 120 Ω de broche 2 vers broche 3, qui est à son tour connectée à la sortie XLR du dernier appareil de la série. Régler le volume de sortie

1. Appuyer plusieurs fois sur <FUNCTION> jusqu'à ce que VOLUME OUT s'affiche.

2. Sélectionner le volume de sortie souhaité (1-100 % ou sortie continue) avec <UP> ou <DOWN>.

3. Appuyer sur <VOLUME> pour confirmer.

4. Appuyer à nouveau sur <VOLUME> pour activer la sortie de fumée.

La machine à fumée mémorisera la sortie de fumée programmée après l'extinction. Pour réinitialiser la sortie de fumée, répéter les étapes décrites ci-dessus.

Activer le capteur de niveau de liquide Le capteur de niveau de liquide incorporé mesure le niveau de liquide. Pour activer le capteur de niveau de liquide :

1. Appuyer plusieurs fois sur <FUNCTION> jusqu'à ce que FLUID SENSOR s'affiche.

2. Sélectionner ON avec <UP> ou <DOWN>.

3. Sélectionner OFF avec <UP> ou <DOWN> pour désactiver le capteur de niveau de liquide.HQHZ10001/HQHZ10002

V. 02 – 19/01/2022 22 ©Velleman Group nv

Régler le ventilateur

1. Appuyer plusieurs fois sur <FUNCTION> jusqu'à ce que FAN SET s'affiche.

2. Sélectionner ON avec <UP> ou <DOWN>.

3. Sélectionner OFF avec <UP> ou <DOWN> pour désactiver le ventilateur.

Mode minuteur En mode minuteur, la machine à brouillard émettra de la fumée à des intervalles préprogrammés (voir Paramètres du mode minuteur).

1. Appuyer sur <TIMER> jusqu'à ce qu'un minuteur s'affiche.

2. La machine à brouillard commencera à émettre de la fumée lorsque le compteur atteint zéro (0).

3. Sélectionner DURATION SET pour régler la durée du minuteur. Sélectionner TIMER OUT pour régler

le volume de sortie.

4. Le cycle continue de se répéter jusqu’à ce que <TIMER> est appuyé à nouveau ou jusqu’à ce que

le réservoir est vide. Mode manuel En mode manuel, la machine à brouillard émettre de la fumée tant que le bouton est appuyé. Le volume de sortie sera dans la position maximale.

1. Maintenir enfoncé <MANUAL> pour émettre de la fumée.

2. Relâcher <MANUAL> pour arrêter la sortie de fumée.

Paramètres du mode minuteur Ces paramètres déterminent l’intervalle et le volume de la sortie en mode minuteur.

1. Appuyer plusieurs fois sur <FUNCTION> jusqu'à ce que INTERVAL SET s'affiche.

2. Sélectionner l’intervalle (de 1 à 200 s) avec <UP> ou <DOWN>.

3. Appuyer plusieurs fois sur <FUNCTION> jusqu'à ce que DURATION SET s'affiche.

4. Sélectionner la durée (de 1 à 200 s) avec <UP> ou <DOWN>.

5. Appuyer plusieurs fois sur <FUNCTION> jusqu'à TIMER OUT s'affiche.

6. Sélectionner la sortie de fumée souhaitée (1-100 % ou sortie continue) avec <UP> ou <DOWN>.

Si la machine à brouillard est connectée à un contrôleur DMX, celui-ci aura priorité. Déconnecter le câble DMX avant d’utiliser le panneau de contrôle incorporé.

7. Problèmes et solutions

problème cause possible solution éventuelle Le fusible continue de sauter. Trop de charge sur le circuit. S’assurer que la charge totale ne dépasse pas 80 % du courant nominal du fusible. Court-circuit dans le câble d’alimentation. Contrôler le câble d'alimentation. La machine à brouillard ne s'allume pas. Il n'y a pas de courant électrique. Contrôler le réseau électrique. Câble d'alimentation est déconnecté ou endommagé. Contrôler le câble d'alimentation. Fusible sauté. Remplacer le fusible sauté. Problème interne. Laisser réparer la machine à brouillard.HQHZ10001/HQHZ10002

V. 02 – 19/01/2022 23 ©Velleman Group nv

La machine à brouillard ne réagit pas au DMX. Adresse de départ incorrecte. Introduire l’adresse DMX correcte. Usage incorrect du contrôleur. Utiliser les boutons corrects. Incorrect Le câble DMX est déconnecté ou endommagé. Contrôler le câble DMX. Problème interne. Laisser réparer la machine à brouillard. Interférence. Tenir le câble DMX loin de la portée d'équipement radio. Le câble DMX est trop long. Installer un amplificateur DMX connecté optiquement. Trop d’appareils connectés. Installer un amplificateur DMX connecté optiquement. La terminaison n'est pas connectée. Connecter la terminaison.

8. Nettoyage et entretien

Avant tout nettoyage ou entretien :

1. Débrancher le câble d'alimentation.

• Vider le réservoir avant le nettoyage.

• Utiliser un nettoyant à vitres normal et un chiffon doux pour nettoyer le boîtier.

• Nettoyer les lentilles externes avec un nettoyant à vitres et un chiffon doux au moins tous les 20 jours.

• Laisser bien sécher toutes les pièces avant de reconnecter l'appareil.

• La fréquence de nettoyage dépend de l'environnement d'installation (p. ex. fumée, résidus de brouillard, poussière, condensation).

• Ne jamais immerger l’appareil dans un liquide. Entretien

• Serrer les vis et vérifier qu’elles ne rouillent pas.

• Ne pas déformer, modifier ou altérer le boîtier, les lentilles, les supports de montage et l'emplacement d'installation (par exemple des plafonds, constructions portantes) par exemple ne pas percer des trous additionnels dans un support, ne pas modifier l'emplacement des connexions ...

• Les parties mécaniques mobiles ne peuvent pas être usées.

• Les câbles d'alimentation ne peuvent pas être endommagés. Confie l'entretien à un technicien qualifié.

• Il n’y a aucune pièce réparable par l’utilisateur sauf le fusible et la lampe.

• Commander des pièces de rechange éventuelles chez votre revendeur.

9. Spécifications techniques

HQHZ10001 consommation ..............................................................................................600 W fusible ............................................................................................................ F5A sortie ..................................................................... ± 170 m³ / 6.000 ft³ par minute capacité du réservoir ...................................................................................... 1.2 L longueur du câble de la télécommande ............................................................ 3.5 m dimensions .............................................................................. 320 x 170 x 220 mm HQHZ10002 consommation ............................................................................................ 1000 W fusible ............................................................................................................ F6A sortie ................................................................... ± 225 m³ / 10.000 ft³ par minute capacité du réservoir ...................................................................................... 2.3 L dimensions .............................................................................. 420 x 170 x 300 mm N'employer cet appareil qu’avec des accessoires d’origine. Velleman Group nv ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’information concernant cet article et la dernière version de cette notice, visiter notre site web www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.
