Type de produit	Thermostat d'ambiance programmable
Marque	Perel
Modèle	CTH406
Alimentation	2 piles LR6/AA 1,5 V
Tension nominale du contact	230 V~, 50 Hz
Courant nominal du contact	6 A (2 A inductif)
Puissance max. commutable	1380 W
Plage de température de consigne	5 °C à 30 °C
Réglage de sensibilité	S0.2 à S1.6 (pas de 0,2)
Affichage	Écran LCD
Dimensions (L x H)	125 x 90 mm
Poids	150 g
Indice de protection	IP20 (intérieur uniquement)
Classe électrique	Classe II
Modes de fonctionnement	Confort, Éco, Vacances, Manuel, Programmation horaire
Fonctions	Programmation journalière, réglage de température, mode chauffage/refroidissement (commutateur interne)
Type de pile	Alcaline LR6/AA (non rechargeable)
Indicateur de pile faible	Affiché sur l'écran
Nettoyage et entretien	Chiffon humide, pas de produits agressifs
Réparabilité	Aucune pièce réparable par l'utilisateur
Garantie	24 mois (usage domestique)

FOIRE AUX QUESTIONS - CTH406 Perel

Comment régler l'heure et le jour sur le thermostat CTH406 ?

Après avoir inséré les piles, le thermostat passe automatiquement en mode réglage. Utilisez les touches ∧ ou ∨ pour régler l'heure, puis appuyez sur √ pour confirmer. Répétez pour les minutes et le jour, puis appuyez sur ↓ pour retourner à l'affichage normal.

Comment programmer un cycle chauffage/éco pour la semaine ?

Appuyez sur la touche P pour entrer en mode programmation. Sélectionnez le jour avec ∧ ou ∨ et confirmez avec P. Pour chaque heure, choisissez le mode confort (★) ou éco (☽) avec les touches. Passez au jour suivant avec √. Une fois terminé, appuyez sur ↩ pour retourner à l'affichage normal.

Comment régler la température de confort ou d'éco ?

Appuyez sur la touche 1 pour passer en mode réglage de température. Utilisez ∧ ou ∨ pour choisir le mode confort ou éco, puis réglez la température souhaitée avec ↑ ou ↓. Confirmez avec ↓.

Comment passer en mode manuel et le quitter ?

En mode normal, appuyez sur les touches de mode ou réglez la température directement. Le symbole mode manuel s'affiche. En mode manuel, seules les touches 1, ↑ et ↓ fonctionnent. Pour désactiver le mode manuel, appuyez sur ↓.

Comment utiliser le mode vacances ?

En affichage normal, maintenez la touche 1 enfoncée pendant 2 secondes. Réglez la température avec ∨ ou ∧ et confirmez avec √. Choisissez le mode confort ou éco avec les touches, puis appuyez sur ← pour valider.

Comment régler la sensibilité à la température ?

Appuyez sur la touche S pour entrer en mode réglage de la sensibilité. Utilisez ∧ ou ∨ pour choisir une valeur de S0.2 à S1.6. Confirmez avec √ et appuyez sur ↩ pour retourner à l'affichage normal. Par exemple, avec S0.6 et une consigne à 26 °C, le chauffage s'enclenche à 25,4 °C.

Comment basculer entre mode chauffage et refroidissement ?

Retirez les piles, puis localisez le cavalier HEAT/COOL sur le circuit imprimé. Placez le cavalier sur la position souhaitée : HEAT pour chauffage, COOL pour refroidissement. Les piles retirées avant manipulation.

Que faire si l'indicateur de pile faible s'affiche ?

Remplacez les deux piles par des piles neuves de type LR6/AA. Utilisez des piles alcalines de haute énergie pour une durée de vie optimale. Ne jamais recharger des piles alcalines.

Comment réinitialiser le thermostat aux réglages d'usine ?

Appuyez sur le bouton de réinitialisation situé au-dessus du compartiment à piles à l'aide d'un objet fin (comme un trombone). Cela efface tous les réglages personnalisés.

Où installer le thermostat pour un fonctionnement optimal ?

Installez le thermostat à environ 1,5 m du sol, dans un endroit bien ventilé, à l'abri du soleil direct, des sources de chaleur et des interférences. Montez-le sur une surface plane, en perçant des trous de 6 mm pour chevilles (ou 2,6 mm sur bois). Débranchez l'alimentation avant installation.

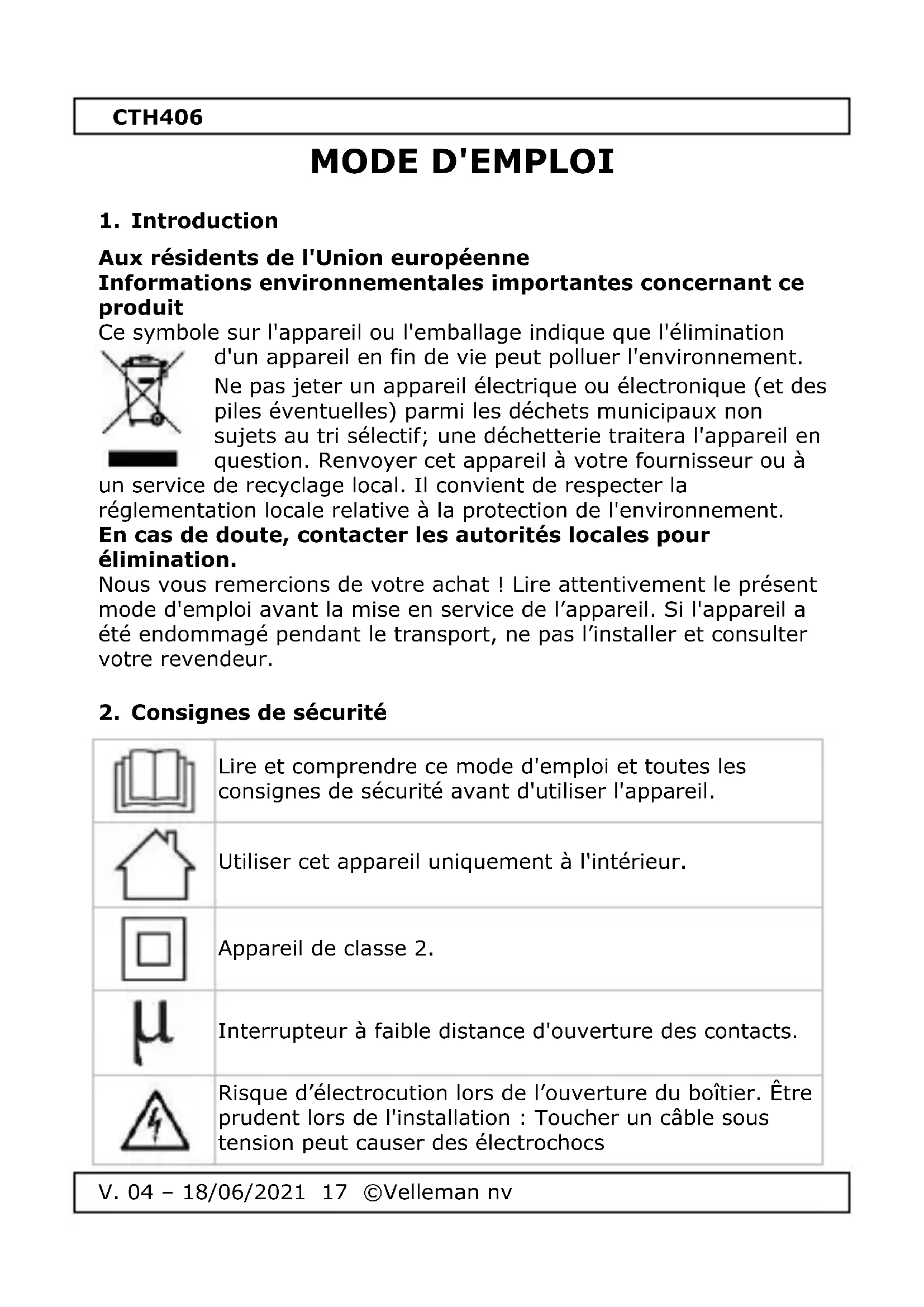

MODE D'EMPLOI CTH406 Perel

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à

un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de doute, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

	Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.
	Utiliser cet appareil uniquement à l'intérieur.
	Appareil de classe 2.
	Interrupteur à faible distance d'ouverture des contacts.
	Risque d'électrocution lors de l'ouverture du boîtier. Être prudent lors de l'installation : Toucher un câble sous tension peut causer des électrochocs

CTH406

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Il est interdit de modifier l'appareil pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage interdit peut annuler d'office la garantie.
• Les dommages occasionnés par des modifications à l'appareil par le client ne tombent pas sous la garantie et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

- Respecter les spécifications techniques.

- Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

Thermostat

	marche-arrêt
	mode vacances
	mode confort
	mode éco
	réglage de température

S	sensibilité à la température
	régler l'heure
P	programmation
	confirmer
	précédent/suivant

Afficheur

1	indicateur de pile faible
2	affichage 24 h
3	mode confort
4	mode éco

5	mode vacances
6	refroidissement
7	mode manuel
8	chauffage

5.1 Installation de la pile

	AVERTISSEMENT
	Ne jamais perforer les piles et ne pas les jeter au feu (danger d’explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l’environnement. Garder les piles hors de la portée des enfants.

1. Retirer le couvercle frontal avec un tournevis approprié.
2. Insérer deux piles type LR6/AA selon les indications de polarité.
3. Remplacer les piles par des piles neuves lorsque l'indicateur de pile faible s'affiche.
4. Procéder à l'installation du thermostat.

5.2 Installer le thermostat

AVERTISSEMENTS'assurer de débrancher l'alimentation électriqueavantd'installer le thermostat.

1. Choisir l'emplacement de montage. Installer le thermostat dans un endroit bien ventilé et à environ 1.5 m du sol. Éviter le soleil direct, les sources de chaleur et d'interférences.
2. Monter le thermostat sur une surface plane. Percer deux trous de 6 mm et insérer une cheville en nylon dans chaque trou. Percer deux trous de 2.6 mm lors d'un montage sur une surface en bois.
3. Relier le thermostat. Le thermostat est conçu pour max. 230 V~, 6 A. Ne jamais dépasser les valeurs limites indiquées ! Utiliser des fils avec un diamètre de 1.0-2.5 mm² et connecter

CTH406

conformément.

Se référer aux illustrations en page 3 de ce mode d'emploi.

6.1 Régler l'heure et le jour

Après avoir inséré de nouvelles piles, le thermostat passe automatiquement en mode de réglage de l'heure. Pour régler l'heure et le jour :

1. Régler l'heure avec ou. Confirmer avec.
2. De la même manière, régler les minutes et le jour.
3. Appuyer sur ↓ pour confirmer et retourner à l'affichage normal.

6.2 Réinitialisation

Appuyer sur le bouton de réinitialisation situé au-dessus du compartiment à piles pour réinitialiser les réglages.

6.3 Allumer/éteindre le thermostat

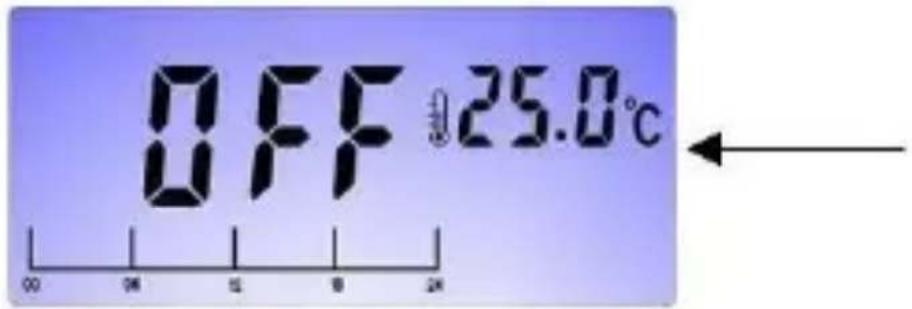

Appuyer sur pour allumer ou éteindre l'appareil. Dans la position OFF, seule la température ambiante est affichée.

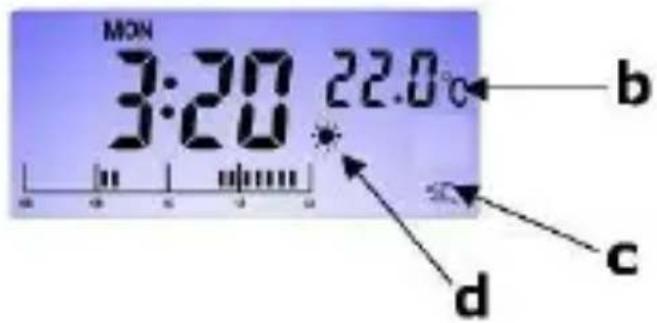

Dans la position ON, l'afficheur peut visualiser le suivant :

CTH406

a	mode éco
b	températureprogrammée

c	mode manuel
d	mode confort

6.4 Régler un programme

1. Appuyer sur P pour passer en mode de programmation.
2. Régler le jour avec ∧ ou ∨. Confirmer avec P.
3. Sélectionner l'heure avec ∧ ou ∨. Régler le mode confort (*) ou éco ( ) pour chaque heure du jour sélectionné.
4. Appuyer sur √ pour sélectionner le jour suivant. Répéter les étapes 1 à 3 pour régler le programme.
5. Appuyer sur ↩ pour confirmer et retourner à l'affichage normal.

6.5 Régler la température

1. Appuyer sur 1 pour passer en mode de réglage de l'heure.
2. Sélectionner le mode confort () ou éco ().
3. Régler la température avec ↑ ou ↓.
4. Appuyer sur ↓ pour confirmer et retourner à l'affichage normal.

6.6 Régler la sensibilité de température

Ajuster la plage de la sensibilité de température selon vos besoins.

1. Appuyer sur S pour entrer en mode de réglage de la sensibilité de température.
2. Régler la sensibilité avec ou, de S0.2 à S1.6.
3. Appuyer sur pour confirmer et pour retourner à l'affichage normal.

La température est réglée sur 26 °C et la sensibilité est de S0.6. L'appareil de chauffage connecté se déclenche dès que la température ambiante passe en dessous de 25.4 °C. Si cela n'est pas le cas, l'appareil s'éteindra (mode veille).

6.7 Mode manuel

Il est possible de modifier le programme réglé en appuyant sur le mode souhaité ou en réglant la température souhaitée. Confirmer avec ⚪ Le symbole du mode manuel s'affiche.

En mode manuel, seulement ①, et fonctionnent.

Désactiver le mode manuel en appuyant sur ↓

6.8 Mode vacances

Le mode vacances permet de régler la température pendant votre absence.

1. En mode d'affichage normal, maintenir enfoncé pendant 2 secondes.
2. Régler la température avec ou. Confirmer avec.
3. Appuyer sur ou pour sélectionner le mode confort ou éco.
4. Appuyer sur ← pour confirmer et retourner à l'affichage normal.

6.9 Commutateur à cavalier heat/cool

Le cavalier HEAT/COOL est situé sur le circuit imprimé. Retirer les piles avant d'activer.

HEAT : le thermostat est en mode chauffage.

COOL : le thermostat est en mode refroidissement.

7. Nettoyage et entretien

L'appareil ne contient aucune pièce réparable par l'utilisateur.

Commander des pièces de rechange éventuelles chez votre revendeur.

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

8. Spécifications techniques

plage de température.... 5 °C - 30 °C puissance nominale..... 230 V~, 50 Hz, 6(2) A, max. 1380 W alimentation.... 2 x AA/LR6 1.5 V dimensions.... 125 x 90 mm poids.... 150 g optionnel piles alcalines de haute énergie.... LR6

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public

(pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• Toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

l'article et être mentionnée dans la notice d'emploi.
