CTH406 - Termostat Perel - Bezpłatna instrukcja obsługi

Typ produktu	Programowalny termostat pokojowy
Marka	Perel
Model	CTH406
Zasilanie	2 baterie LR6/AA 1,5 V
Napięcie znamionowe styku	230 V~, 50 Hz
Prąd znamionowy styku	6 A (2 A indukcyjny)
Maksymalna moc przełączalna	1380 W
Zakres temperatury zadanej	5 °C do 30 °C
Regulacja czułości	S0.2 do S1.6 (krok 0,2)
Wyświetlacz	Ekran LCD
Wymiary (Dł. x Wys.)	125 x 90 mm
Waga	150 g
Stopień ochrony	IP20 (tylko wewnątrz)
Klasa elektryczna	Klasa II
Tryby pracy	Komfort, Eco, Wakacje, Ręczny, Programowanie czasowe
Funkcje	Programowanie dzienne, regulacja temperatury, tryb ogrzewania/chłodzenia (przełącznik wewnętrzny)
Typ baterii	Alkaliczna LR6/AA (nieładowalna)
Wskaźnik słabej baterii	Wyświetlany na ekranie
Czyszczenie i konserwacja	Wilgotna ściereczka, nie stosować agresywnych środków
Naprawialność	Brak części naprawialnych przez użytkownika
Gwarancja	24 miesiące (użytkowanie domowe)

Często zadawane pytania - CTH406 Perel

Jak ustawić godzinę i dzień na termostacie CTH406?

Po włożeniu baterii termostat automatycznie przechodzi w tryb ustawiania. Użyj przycisków ∧ lub ∨, aby ustawić godzinę, a następnie naciśnij √, aby potwierdzić. Powtórz dla minut i dnia, a następnie naciśnij ↓, aby wrócić do normalnego wyświetlania.

Jak zaprogramować cykl ogrzewania/eco na cały tydzień?

Naciśnij przycisk P, aby wejść w tryb programowania. Wybierz dzień za pomocą ∧ lub ∨ i potwierdź przyciskiem P. Dla każdej godziny wybierz tryb komfortu (★) lub eco (☽) za pomocą przycisków. Przejdź do następnego dnia za pomocą √. Po zakończeniu naciśnij ↩, aby wrócić do normalnego wyświetlania.

Jak ustawić temperaturę komfortu lub eco?

Naciśnij przycisk 1, aby przejść do trybu ustawiania temperatury. Użyj ∧ lub ∨, aby wybrać tryb komfortu lub eco, a następnie ustaw żądaną temperaturę za pomocą ↑ lub ↓. Potwierdź przyciskiem ↓.

Jak przejść w tryb ręczny i go opuścić?

W trybie normalnym naciśnij przyciski trybu lub ustaw temperaturę bezpośrednio. Pojawi się symbol trybu ręcznego. W trybie ręcznym działają tylko przyciski 1, ↑ i ↓. Aby wyłączyć tryb ręczny, naciśnij ↓.

Jak używać trybu wakacyjnego?

W normalnym wyświetlaniu przytrzymaj przycisk 1 przez 2 sekundy. Ustaw temperaturę za pomocą ∨ lub ∧ i potwierdź przyciskiem √. Wybierz tryb komfortu lub eco za pomocą przycisków, a następnie naciśnij ←, aby zatwierdzić.

Jak ustawić czułość temperaturową?

Naciśnij przycisk S, aby wejść w tryb ustawiania czułości. Użyj ∧ lub ∨, aby wybrać wartość od S0.2 do S1.6. Potwierdź przyciskiem √ i naciśnij ↩, aby wrócić do normalnego wyświetlania. Na przykład przy S0.6 i temperaturze zadanej 26°C ogrzewanie włączy się przy 25,4°C.

Jak przełączyć między trybem ogrzewania a chłodzenia?

Wyjmij baterie, a następnie znajdź zworkę HEAT/COOL na płytce drukowanej. Ustaw zworkę w żądanej pozycji: HEAT dla ogrzewania, COOL dla chłodzenia. Przed manipulacją wyjmij baterie.

Co zrobić, gdy wyświetli się wskaźnik słabej baterii?

Wymień obie baterie na nowe typu LR6/AA. Używaj wysokiej jakości baterii alkalicznych, aby zapewnić optymalną żywotność. Nigdy nie ładuj baterii alkalicznych.

Jak zresetować termostat do ustawień fabrycznych?

Naciśnij przycisk resetowania znajdujący się nad komorą baterii za pomocą cienkiego przedmiotu (np. spinacza). Spowoduje to usunięcie wszystkich ustawień niestandardowych.

Gdzie zamontować termostat, aby działał optymalnie?

Zamontuj termostat na wysokości około 1,5 m od podłogi, w dobrze wentylowanym miejscu, z dala od bezpośredniego światła słonecznego, źródeł ciepła i zakłóceń. Montuj go na płaskiej powierzchni, wiercąc otwory o średnicy 6 mm na kołki (lub 2,6 mm w drewnie). Przed instalacją odłącz zasilanie.

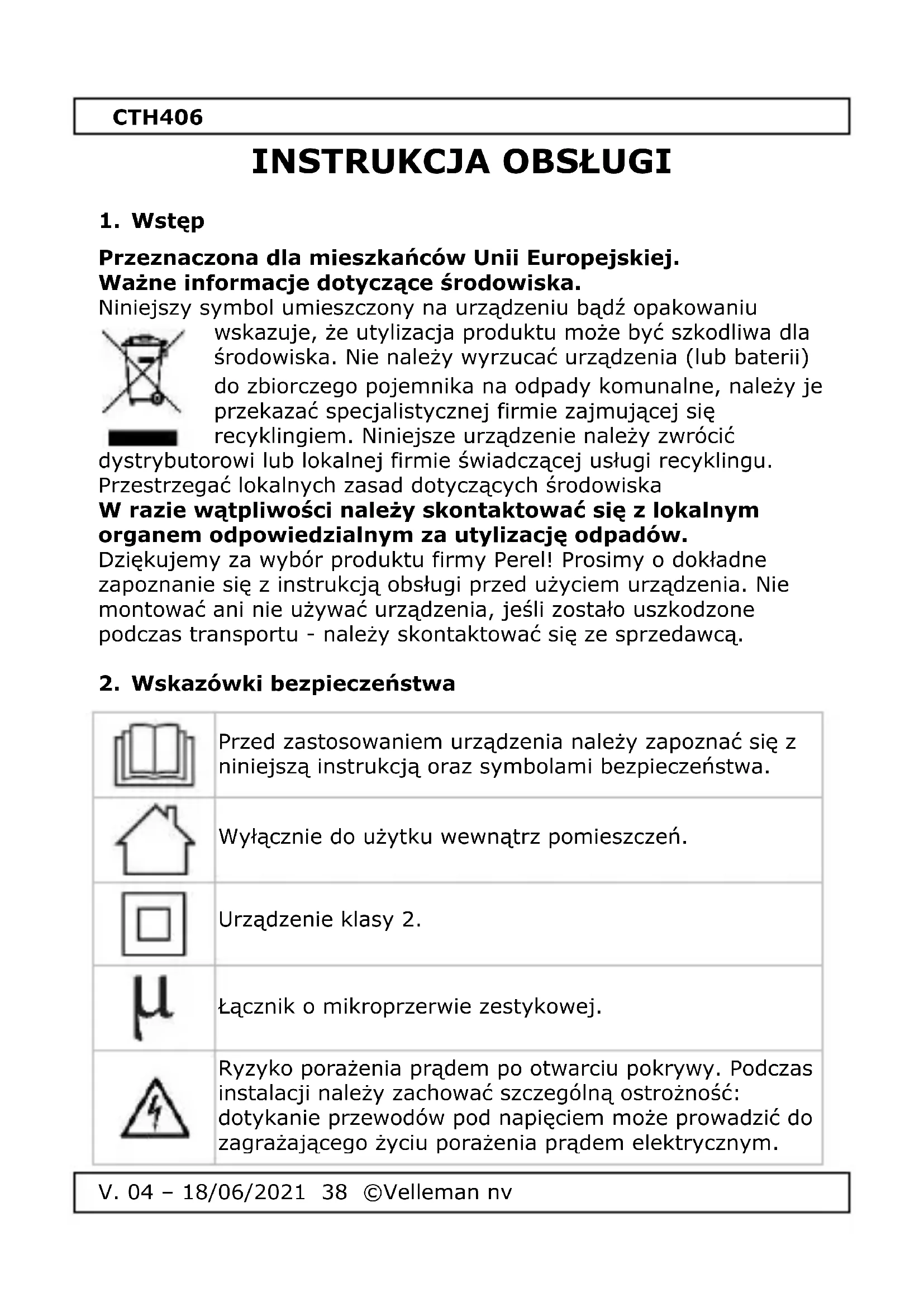

INSTRUKCJA OBSŁUGI CTH406 Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić

dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

	Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.
	Wyłącznie do użytku wewnątrz pomieszczeń.
	Urządzenie klasy 2.
	Łącznik o mikroprzerwie zestykowej.
	Ryzyko porażenia prądem po otwarciu pokrywy. Podczas instalacji należy zachować szczególną ostrożność: dotykanie przewodów pod napięciem może prowadzić do zagrażającego życiu porażenia prądem elektrycznym.

CTH406

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Nie przekraczać podanych specyfikacji technicznych.
• Zachować niniejszą instrukcję na przyszłość.

4. Przegład

Patrz ilustracje na stronie 2 niniejszej instrukcji.

Termostat

	wł.-wył.
	tryb wakacyjny
	tryb komfortowy
	tryb ekonomiczny
	nastawa temp.

S	czułość temp.
	ustawianie czasu
P	nastawa programu
	zatwierdzanie
	poprzedni/następny

CTH406

Wyświetlacz

1	wskaźnik niskiego poziomu baterii
2	pasek 24 godz.
3	tryb komfortowy
4	tryb ekonomiczny

5	tryb wakacyjny
6	chłodzenie
7	sterowanie ręczne
8	grzanie

5. Montaż

5.1 Instalacja baterii

UWAGA

Nie przebijać ani nie wrzucać baterii do ognia, ponieważ mogą wybuchnąć. Nie ładować baterii, które nie są akumulatorkami (alkaliczne). Usuwać baterie zgodnie z lokalnymi przepisami. Baterie należy chronić przed dziećmi.

1. Zdjąć przednią pokrywę przy użyciu odpowiedniego śrubokręta.
2. Włożyć dwie baterie LR6/AA z zachowaniem prawidłowej biegunowości.
3. Wymieć obie baterie na nowe niezwłocznie po wyświetleniu się wskaźnika niskiego poziomu baterii.
4. Przystąpić do montażu termostatu.

5.2 Montaż termostatu

UWAGA

Przed przystąpieniem do montażu termostatu należy pamiętać o odłączeniu napięcia sieciowego.

1. Wybrać miejsce montażu. Zamontować termostat w miejscu o odpowiedniej wentylacji, ok. 1,5 m (5 ft) nad podłogą, z dala od bezpośredniego promieniowania słonecznego, źródeł ciepła i zakłóceń.
2. Zamocować termostat na płaskiej powierzchni. Wywiercić dwa otwory 6 mm i włożyć kołek nylonowy w każdy. W przypadku montażu termostatu na powierzchni drewnianej wywiercić dwa otwory 2,6 mm.

CTH406

1. Podłączyć termostat. Termostat jest dostosowany do zasilania o parametrach maks. 230 V\~, 6 A. Nigdy nie przekraczać podanych wartości!

Zastosować przewody o średnicy 1,0-2,5 mm² i odpowiednio podłączyć.

Patrz rysunki na stronie 3 niniejszej instrukcji.

6. Obsługa

6.1 Ustawianie czasu i dnia tygodnia

Po włożeniu baterii termostat automatycznie przechodzi w tryb nastawy czasu. Ustawienie czasu i dnia tygodnia:

1. Ustawić godzinę za pomocą lub . Zatwierdzić przyciskiem

2. Podobnie ustawić minuty i dzień tygodnia.

3. Nacisnąć, aby potwierdzić i wrócić do normalnego trybu wyświetlania.

6.2 Powrót do ustawień początkowych

Nacisnąć przycisk RESET umieszczony nad gniazdem baterii, aby wyzerować wszystkie ustawienia.

6.3 Włączanie/wyłączanie termostatu

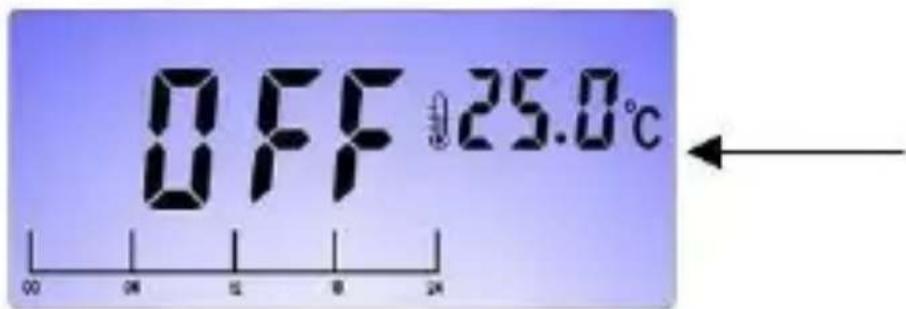

Nacisnąć, aby włączyć lub wyłączyć termostat. W ustawieniu wyłączonym wyświetlana jest tylko temperatura pokojowa.

W ustawieniu włączonym wyświetlacz może wyglądać następująco:

CTH406

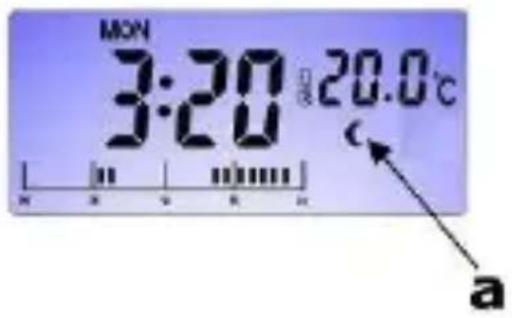

MON 3:20 20.0°C a

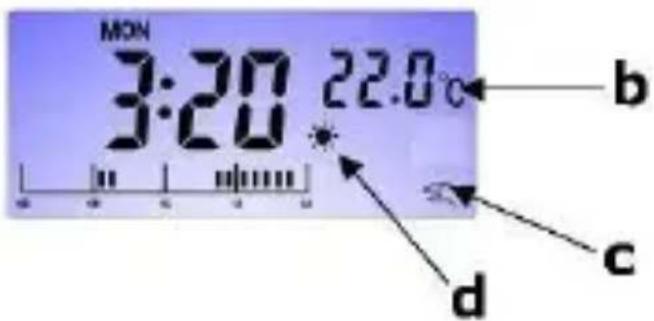

MON 3:20 22.0° b c d

a	tryb ekonomiczny
b	zaprogramowana temp.

c	tryb ręczny
d	tryb komfortowy

6.4 Ustawianie programu

1. Nacisnąć P, aby przejść w tryb programowania.
2. Ustawić dzień tygodnia za pomocą ∧ lub ∨. Zatwierdzić przyciskiem P.
3. Wybrać godzinę przyciskiem ▲ lub ▼. Ustawić tryb komfortowy ( ) lub ekonomiczny ( ) dla każdej godziny wybranego dnia tygodnia.
4. Nacisnąć , aby wybrać kolejny dzień. Powtórzyć kroki 1 do 3, aby ustawić program.
5. Nacisnąć, aby zatwierdzić i wrócić do normalnego trybu wyświetlania.

6.5 Ustawianie temperatury

1. Nacisnąć 🔒, aby przejść do trybu nastawy temperatury.
2. Wybrać tryb komfortowy (*) lub ekonomiczny ( ).
3. Ustawić temperaturę za pomocą ∧ lub ∨.
4. Nacisnąć, aby zatwierdzić i wrócić do normalnego trybu wyświetlania.

6.6 Ustawianie czułości na zamiany temperatury

Wyregulować zakres czułości na zmiany temperatury zgodnie z potrzebami.

1. Nacisnąć S, aby przejść do trybu nastawy czułości.
2. Ustawić czułość za pomocą ∧ lub ∨, w zakresie od S0.2 do S1.6.

CTH406

1. Nacisnąć, aby zatwierdzić i wrócić do normalnego trybu wyświetlania.

Przykład: Temperatura ustawiona jest na wartość 26 °C, a czułość S0.6. Podłączone urządzenie grzejne włączy się, gdy temperatura otoczenia spadnie poniżej 25,4 °C. W przeciwnym razie urządzenie będzie w trybie gotowości.

6.7 Sterowanie ręczne

Ustawiony program można przełączyć ręcznie, naciskając żądany tryb lub ustawiając żądaną temperaturę. Zatwierdzić przyciskiem 🚠. Wyświetli się symbol sterowania ręcznego (override).

W trybie sterowania ręcznego, działają tylko przyciski ⏻, ∧, ∨ i ↓.

Anulować tryb ręczny, naciskając

6.8 Tryb wakacyjny

Tryb wakacyjny umożliwia regulację temperatury podczas nieobecności użytkownika.

1. W normalnym trybie wyświetlania przytrzymać przycisk wciśnięty przez dwie sekundy.
2. Ustawić temperaturę za pomocą ∧ lub ∨. Zatwierdzić przyciskiem ↓
3. Nacisnąć ✿ lub ⚙, aby wybrać tryb komfortowy lub ekonomiczny.
4. Nacisnąć, aby zatwierdzić i wrócić do normalnego trybu wyświetlania.

6.9 Przełącznik zworkowy HEAT/COOL

Zworka HEAT/COOL znajduje się na płytce drukowanej. Przed przełączeniem należy wyjąć baterie.

HEAT: termostat pracuje w trybie grzania.

COOL: termostat pracuje w trybie chłodzenia.

7. Czyszczenie i konserwacja

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

V. 04 - 18/06/2021 43 ©Velleman nv

CTH406

Co jakiś czas przetrzeć wilgotną ściereczką, aby utrzymać urządzenie w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

8. Specyfikacja techniczna

zakres temperatury.... 5 °C - 30 °C moc znamionowa .... 230 V\~, 50 Hz, 6(2) A, max. 1380 W zasilanie .... 2 x AA/LR6 1.5 V rozmiar.... 125 x 90 mm waga.... 150 g opcje wysokiej jakości baterie alkaliczne .... LR6

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.
