Tipo de produto	Termostato ambiente programável
Marca	Perel
Modelo	CTH406
Alimentação	2 pilhas LR6/AA 1,5 V
Tensão nominal do contato	230 V~, 50 Hz
Corrente nominal do contato	6 A (2 A indutivo)
Potência máxima comutável	1380 W
Faixa de temperatura de ajuste	5 °C a 30 °C
Ajuste de sensibilidade	S0.2 a S1.6 (passo de 0,2)
Exibição	Tela LCD
Dimensões (L x A)	125 x 90 mm
Peso	150 g
Índice de proteção	IP20 (interior apenas)
Classe elétrica	Classe II
Modos de funcionamento	Conforto, Eco, Férias, Manual, Programação horária
Funções	Programação diária, ajuste de temperatura, modo aquecimento/arrefecimento (interruptor interno)
Tipo de pilha	Alcalina LR6/AA (não recarregável)
Indicador de pilha fraca	Exibido na tela
Limpeza e manutenção	Pano úmido, sem produtos agressivos
Reparabilidade	Nenhuma peça reparável pelo usuário
Garantia	24 meses (uso doméstico)

Perguntas frequentes - CTH406 Perel

Como ajustar a hora e o dia no termostato CTH406?

Após inserir as pilhas, o termostato entra automaticamente no modo de ajuste. Use as teclas ∧ ou ∨ para ajustar a hora, depois pressione √ para confirmar. Repita para os minutos e o dia, depois pressione ↓ para retornar à exibição normal.

Como programar um ciclo aquecimento/eco para a semana?

Pressione a tecla P para entrar no modo de programação. Selecione o dia com ∧ ou ∨ e confirme com P. Para cada hora, escolha o modo conforto (★) ou eco (☽) com as teclas. Passe para o próximo dia com √. Uma vez terminado, pressione ↩ para retornar à exibição normal.

Como ajustar a temperatura de conforto ou eco?

Pressione a tecla 1 para entrar no modo de ajuste de temperatura. Use ∧ ou ∨ para escolher o modo conforto ou eco, depois ajuste a temperatura desejada com ↑ ou ↓. Confirme com ↓.

Como entrar no modo manual e sair dele?

No modo normal, pressione as teclas de modo ou ajuste a temperatura diretamente. O símbolo do modo manual é exibido. No modo manual, apenas as teclas 1, ↑ e ↓ funcionam. Para desativar o modo manual, pressione ↓.

Como usar o modo férias?

Na exibição normal, mantenha a tecla 1 pressionada por 2 segundos. Ajuste a temperatura com ∨ ou ∧ e confirme com √. Escolha o modo conforto ou eco com as teclas, depois pressione ← para validar.

Como ajustar a sensibilidade à temperatura?

Pressione a tecla S para entrar no modo de ajuste de sensibilidade. Use ∧ ou ∨ para escolher um valor de S0.2 a S1.6. Confirme com √ e pressione ↩ para retornar à exibição normal. Por exemplo, com S0.6 e um ajuste para 26 °C, o aquecimento liga aos 25,4 °C.

Como alternar entre modo aquecimento e arrefecimento?

Remova as pilhas, localize o jumper HEAT/COOL na placa de circuito. Coloque o jumper na posição desejada: HEAT para aquecimento, COOL para arrefecimento. As pilhas removidas antes da manipulação.

O que fazer se o indicador de pilha fraca aparecer?

Substitua as duas pilhas por pilhas novas do tipo LR6/AA. Use pilhas alcalinas de alta energia para vida útil ideal. Nunca recarregue pilhas alcalinas.

Como redefinir o termostato para as configurações de fábrica?

Pressione o botão de reinicialização localizado acima do compartimento de pilhas com um objeto fino (como um clipe de papel). Isso apaga todas as configurações personalizadas.

Onde instalar o termostato para um funcionamento ideal?

Instale o termostato a cerca de 1,5 m do chão, em um local bem ventilado, longe da luz solar direta, fontes de calor e interferências. Monte-o em uma superfície plana, perfurando furos de 6 mm para buchas (ou 2,6 mm em madeira). Desligue a alimentação antes da instalação.

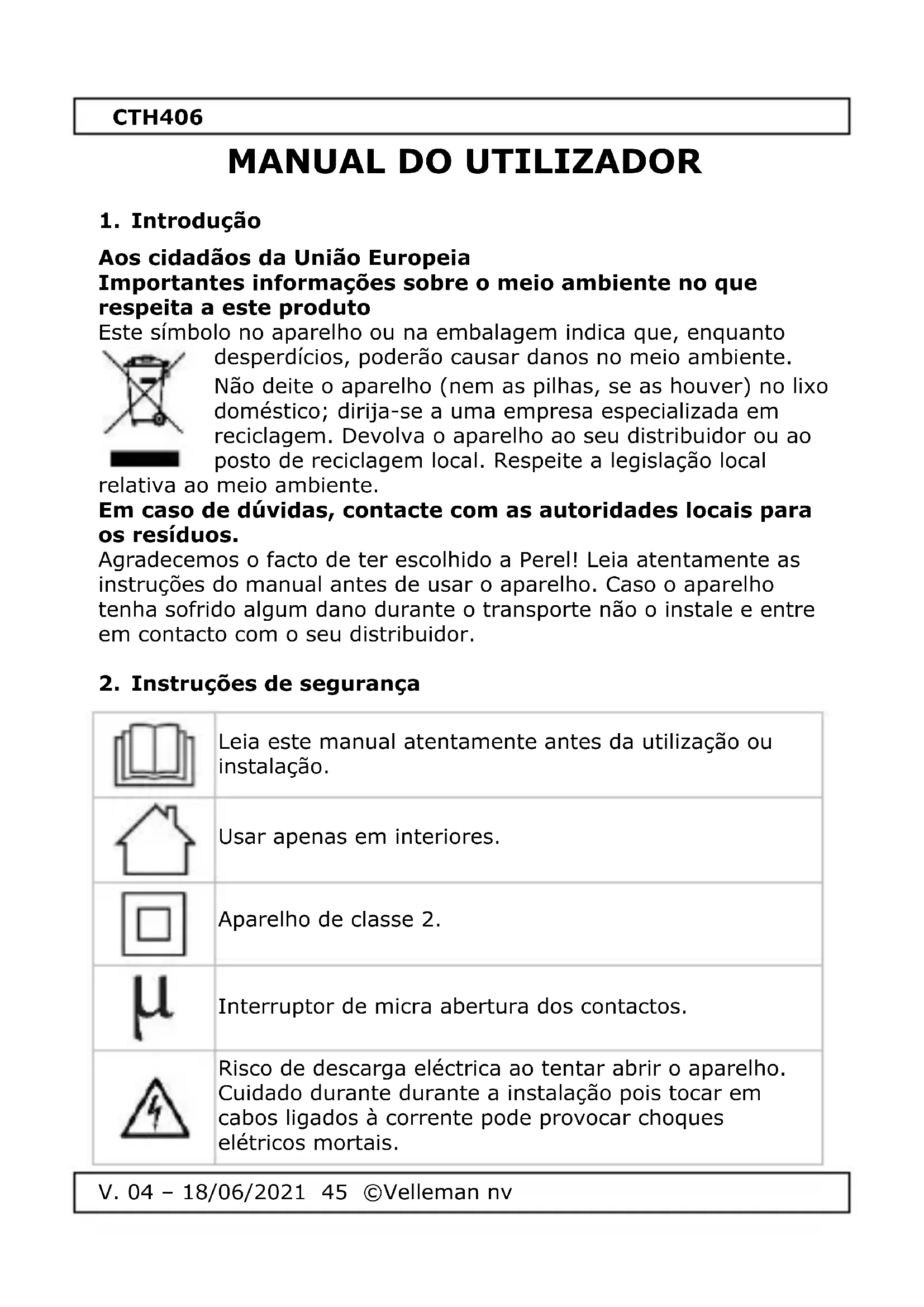

MANUAL DE UTILIZADOR CTH406 Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto

desperdícios, poderão causar danos no meio ambiente.

Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local

relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Usar apenas em interiores.

Aparelho de classe 2.

Interruptor de micra abertura dos contactos.

Risco de descarga eléctrica ao tentar abrir o aparelho. Cuidado durante durante a instalação pois tocar em cabos ligados à corrente pode provocar choques elétricos mortais.

CTH406

- Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Não utilizar sem observar as especificações técnicas.
• Guarde este manual para posterior consulta.

4. Descrição

Veja as imagens da página 2 deste manual.

Termostato

	on-off
	modo férias
	modo conforto
	modo eco
	definir temperatura

S	sensibilidade à temperatura
	L	acertar a hora
P	escolher programa
	J	confirmar
	∧V	anterior/próximo

CTH406

Display

1	indicador de pilha fraca
2	barnes 24 horses
3	modo conforto
4	modo eco

5	modo rélias
6	errelecimento
7	comando manual
8	AQUECIMENTO

5. Instalação

5.1 Instalação da Pilha

1. Retire a proteção frontal uso para uma chava de fondas
   apcorrieds.
2. Introduza duas pilhos LR5/A4 resceltando as marcas de
   pulericlade.
3. Substitua as duas pilhas por outras novas assim que aparecer a
   indicação de pilha fraca.
4. Proceda à instalação de termostato.
   5.2 Instalação do Termostato

1. Escinha o local de Instalação. Instale o termostato num local
   cem boa verflação e a corra de 1,5 m (5 nês) acima de chên.
   abastada da 10 salar, calor e cualquier linte de infectência.

2. Monte o termostato numa superfície pana. Faço cels furas com 6 mm e introduza uma buche de nylon em cada um dos furas. Faço cels furas de 2,6 mm se pretender mentar a termostato numa superfície em madeira.

3. Faca a ligacao do termostato. O termostato está preparado para

Use fios com um diâmetro de 1.0-2.5 mm² e faça as respetivas ligações.

Veja as imagens na página 3 deste manual.

6. Utilização

6.1 Acertar o Dia e a Hora

O termostato entra automaticamente no modo de acerto da hora assim que introduzir as pilhas. Para acertar a hora e o dia:

1. Acerte a hora com ou . Confirme com .
2. Do mesmo modo, acerte os minutos e o dia.
3. Pressione para confirmar e voltar ao ecrã inicial.

6.2 Reiniciar

Pressione o botão RESET que fica por cima do compartimento das pilhas para apagar todas as configurações.

6.3 Ligar/Desligar o Termostato

Pressione para ligar ou desligar o termostato.

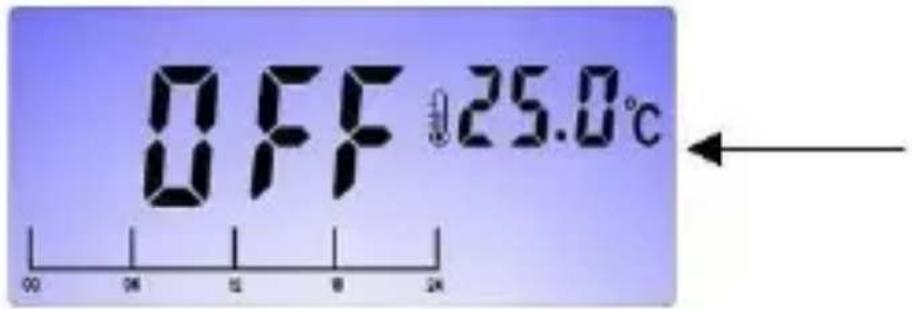

Na posição "off", apenas é apresentada a temperatura ambiente.

OFF 25.0°C

Na posição "on", o ecrã pode apresentar o seguinte:

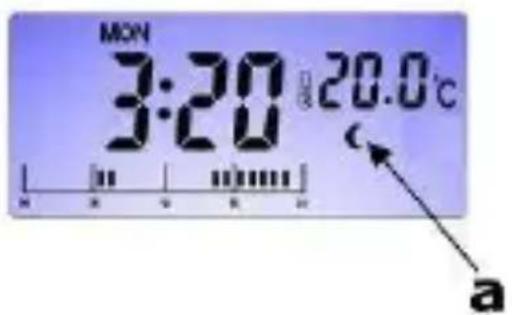

MON 3:20 °C 20.0°C a

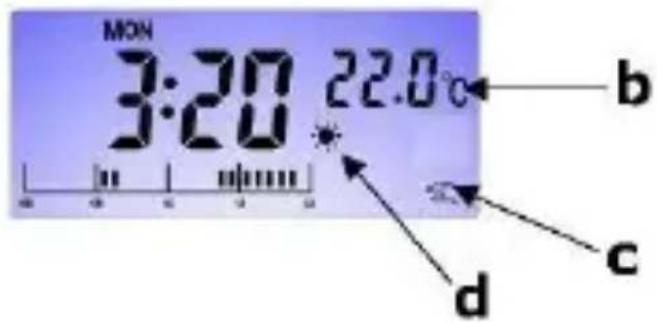

MON 3:20 22.0° b c d

CTH406

a	modo eco
b	temperatura programada

1. Pressione P para entrar no modo de programação.
2. Acerte o dia com ∧ ou ∨. Confirme com P.
3. Seleccione a hora com ∧ ou √. Seleccione o modo conforto (*) ou o modo eco ( ) para cada uma das horas do dia selecionado.
4. Pressione Ⓤ para passar ao dia seguinte. Repita os passos 1 a 3 para escolher o programa.
5. Pressione para confirmar e voltar ao ecrã normal.

6.5 Definir a Temperatura

1. Pressione para entrar no modo de definição da temperatura.
2. Selezione o modo conforto( ) ou o modo ( ) eco.
3. Acerte a temperatura com ou .
4. Pressione para confirmar e voltar ao ecrã normal.

6.6 Configurar a Sensibilidade da Temperatura

Ajuste a sensibilidade da temperatura tendo em conta as suas necessidades.

1. Pressione S para entrar no modo de configuração da sensibilidade.
2. Ajuste a sensibilidade com ou, desde S0.2 até S1.6.
3. Pressione para confirmar e voltar à visualização normal.

Exemplo: A temperatura está regulada para 26 °C, e a sensibilidade é S0.6. O dispositivo de aquecimento conectado será ligado assim que a temperatura for inferior a 25.4 °C. Caso contrário, permanecerá no modo de espera.

CTH406

6.7 Comando manual

Pode sempre substituir o programa escolhido ao pressionar o modo desejado ou ao definir a temperatura pretendida. Confirmar com ↘ O símbolo de acionamento manual será exibido.

No modo de acionamento manual, apenas 7, e funcionam.

Cancele a função pressionando

6.8 Modo Férias

O modo férias permite o controlo da temperatura durante a sua ausência.

1. No ecrã normal, pressione durante dois segundos.
2. Defina a temperatura com ou . Confirme com .
3. Pressione ou para selecionar o modo conforto ou o modo eco.
4. Pressione para confirmar e para voltar ao ecrã normal.

6.9 Interruptor HEAT/COOL

O interruptor HEAT/COOL encontra-se na placa de circuito. Retire as pilhas antes de ativar.

HEAT: o termostato entra no modo de aquecimento (calor).

COOL: o termostato entra no modo de arrefecimento (frio).

7. Limpeza e manutenção

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição. De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

CTH406

8. Especificações

amplitude de temperatura.... 5 °C - 30 °C potência .... 230 V\~, 50 Hz, 6(2) A, max. 1380 W alimentação .... 2 x AA/LR6 1.5 V tamanho.... 125 x 90 mm peso.... 150 g opções pilhas alcalinas de alta-energia.... LR6

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade

suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 años.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será

reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte; - qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
