Produkttyp	Programmierbarer Raumthermostat
Marke	Perel
Modell	CTH406
Stromversorgung	2 LR6/AA-Batterien 1,5 V
Kontaktnennspannung	230 V~, 50 Hz
Kontaktnennstrom	6 A (2 A induktiv)
Max. schaltbare Leistung	1380 W
Solltemperaturbereich	5 °C bis 30 °C
Empfindlichkeitseinstellung	S0.2 bis S1.6 (Schritt 0,2)
Anzeige	LCD-Bildschirm
Abmessungen (L x H)	125 x 90 mm
Gewicht	150 g
Schutzart	IP20 (nur Innenbereich)
Schutzklasse	Schutzklasse II
Betriebsmodi	Komfort, Eco, Urlaub, Manuell, Zeitprogramm
Funktionen	Tägliches Programm, Temperatureinstellung, Heiz-/Kühlmodus (interner Schalter)
Batterietyp	Alkaline LR6/AA (nicht wiederaufladbar)
Schwache Batterieanzeige	Auf dem Bildschirm angezeigt
Reinigung und Wartung	Feuchtes Tuch, keine aggressiven Reinigungsmittel
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile
Garantie	24 Monate (Haushaltsgebrauch)

Häufig gestellte Fragen - CTH406 Perel

Wie stelle ich Uhrzeit und Tag am Thermostat CTH406 ein?

Nach dem Einlegen der Batterien wechselt der Thermostat automatisch in den Einstellmodus. Verwenden Sie die Tasten ∧ oder ∨ zum Einstellen der Uhrzeit, dann drücken Sie √ zur Bestätigung. Wiederholen Sie dies für Minuten und Tag, dann drücken Sie ↓, um zur normalen Anzeige zurückzukehren.

Wie programmiere ich einen Heiz-/Eco-Zyklus für die Woche?

Drücken Sie die Taste P, um in den Programmiermodus zu gelangen. Wählen Sie den Tag mit ∧ oder ∨ aus und bestätigen Sie mit P. Wählen Sie für jede Stunde den Komfortmodus (★) oder den Eco-Modus (☽) mit den Tasten. Wechseln Sie mit √ zum nächsten Tag. Drücken Sie nach Abschluss ↩, um zur normalen Anzeige zurückzukehren.

Wie stelle ich die Komfort- oder Eco-Temperatur ein?

Drücken Sie die Taste 1, um in den Temperatureinstellmodus zu gelangen. Verwenden Sie ∧ oder ∨, um den Komfort- oder Eco-Modus auszuwählen, dann stellen Sie die gewünschte Temperatur mit ↑ oder ↓ ein. Bestätigen Sie mit ↓.

Wie wechsele ich in den manuellen Modus und verlasse ihn?

Drücken Sie im Normalmodus die Modustasten oder stellen Sie die Temperatur direkt ein. Das Symbol für den manuellen Modus wird angezeigt. Im manuellen Modus funktionieren nur die Tasten 1, ↑ und ↓. Drücken Sie ↓, um den manuellen Modus zu deaktivieren.

Wie verwende ich den Urlaubsmodus?

Halten Sie im Normaldisplay die Taste 1 für 2 Sekunden gedrückt. Stellen Sie die Temperatur mit ∨ oder ∧ ein und bestätigen Sie mit √. Wählen Sie mit den Tasten den Komfort- oder Eco-Modus, dann drücken Sie ← zur Bestätigung.

Wie stelle ich die Temperaturempfindlichkeit ein?

Drücken Sie die Taste S, um in den Empfindlichkeitseinstellmodus zu gelangen. Verwenden Sie ∧ oder ∨, um einen Wert von S0.2 bis S1.6 auszuwählen. Bestätigen Sie mit √ und drücken Sie ↩, um zur normalen Anzeige zurückzukehren. Bei S0.6 und einem Sollwert von 26 °C schaltet sich die Heizung bei 25,4 °C ein.

Wie wechsele ich zwischen Heiz- und Kühlmodus?

Entfernen Sie die Batterien, dann lokalisieren Sie den Jumper HEAT/COOL auf der Leiterplatte. Setzen Sie den Jumper auf die gewünschte Position: HEAT für Heizung, COOL für Kühlung. Entfernen Sie die Batterien vor der Handhabung.

Was tun, wenn die Anzeige für schwache Batterie erscheint?

Ersetzen Sie beide Batterien durch neue LR6/AA-Batterien. Verwenden Sie hochwertige Alkaline-Batterien für eine optimale Lebensdauer. Laden Sie niemals Alkaline-Batterien auf.

Wie setze ich den Thermostat auf Werkseinstellungen zurück?

Drücken Sie den Reset-Knopf über dem Batteriefach mit einem dünnen Gegenstand (z. B. einer Büroklammer). Dadurch werden alle benutzerdefinierten Einstellungen gelöscht.

Wo installiere ich den Thermostat für einen optimalen Betrieb?

Installieren Sie den Thermostat in etwa 1,5 m Höhe über dem Boden an einem gut belüfteten Ort, geschützt vor direkter Sonneneinstrahlung, Wärmequellen und Störungen. Montieren Sie ihn auf einer ebenen Fläche, indem Sie 6 mm Löcher für Dübel bohren (oder 2,6 mm in Holz). Schalten Sie die Stromversorgung vor der Installation aus.

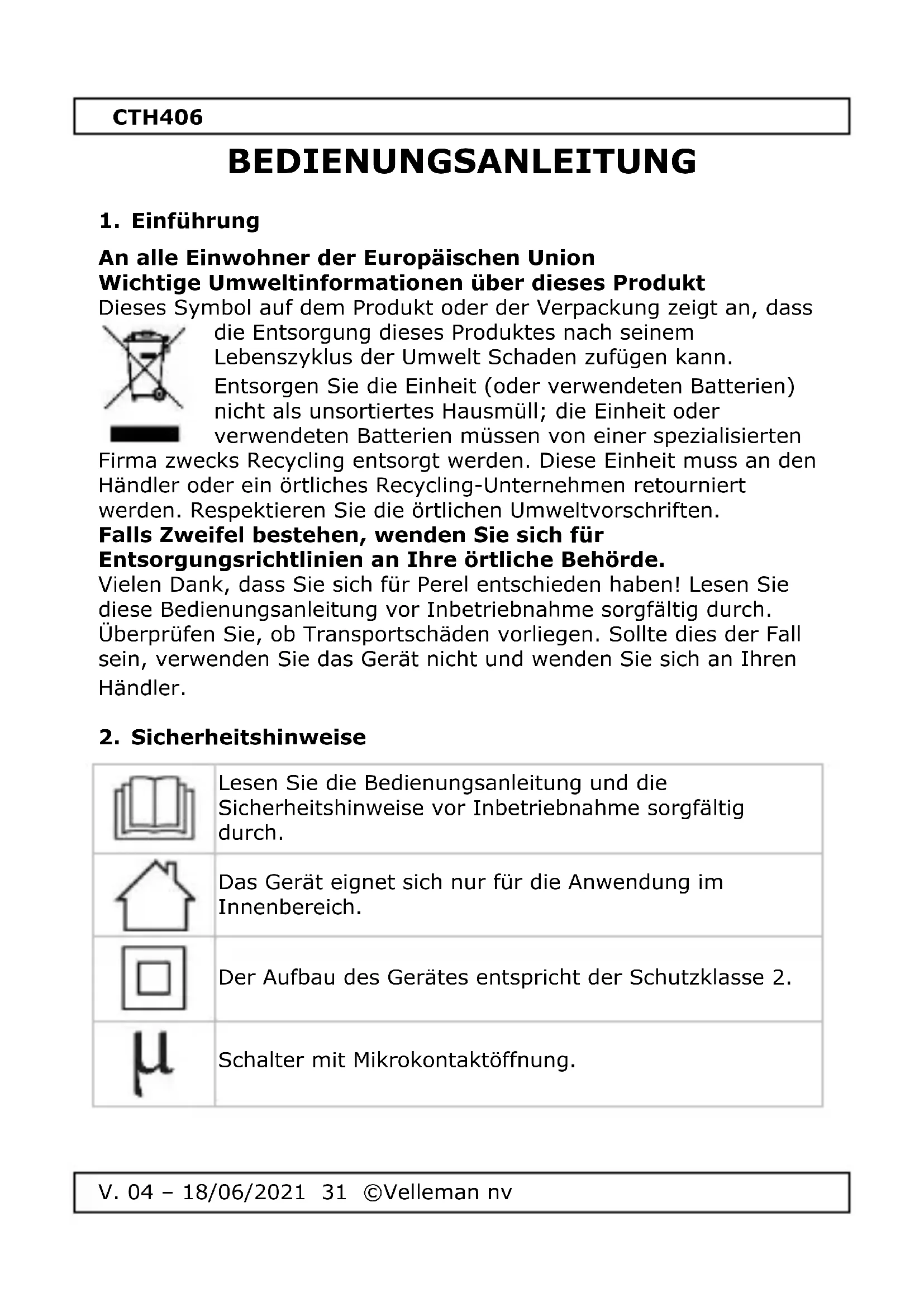

BEDIENUNGSANLEITUNG CTH406 Perel

BEDIENUNGSANLEITUNG 31

INSTRUKCJA OBSŁUGI 38

MANUAL DO UTILIZADOR 45

CE

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierter

Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Lesen Sie die Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme sorgfältig durch.
	Das Gerät eignet sich nur für die Anwendung im Innenbereich.
	Der Aufbau des Gerätes entspricht der Schutzklasse 2.
	Schalter mit Mikrokontaktöffnung.

CTH406

Stromschlaggefahr beim Öffnen des Gehäuses. Seien Sie während der Installation des Gerätes sehr vorsichtig: Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Dies kann zu Schäden am Produkt führen und dafür sorgen, dass der Garantieanspruch erlischt.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Beachten Sie die technischen Daten.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

CTH406

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Thermostat

	ein-aus
	Urlaubmodus
	Komfortmodus
	Eco-Modus
	Temperatur einstellen

S	Temperaturempfindlichkeit
	die Uhrzeit einstellen
P	Programm einstellen
	bestätigen
	vorherig/nächst

Display

1	Lo-Bat-Anzeige
2	24-Std.-Balken
3	Komfortmodus
4	Eco-Modus

5	Urlaubmodus
6	Kühlung
7
8	Heizung

5. Installation

5.1 Die Batterie installieren

	WARNUNG
	Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

1. Entfernen Sie den Deckel (Vorderseite) mit einem geeigneten Schraubendreher.
2. Legen Sie zwei LR6/AA-Batterien polungsrichtig ein.
3. Ersetzen Sie beide Batterien durch neue wenn die Lo-Bat-Anzeige im Display erscheint.
4. Installieren Sie den Thermostat.

CTH406

5.2 Den Thermostat installieren.

WARNUNG

Schalten Sie die Netzzuleitung stromlos bevor Sie den Thermostat installieren.

1. Wählen Sie einen geeigneten Montageort. Installieren Sie den Thermostat in einem gut gelüfteten Raum und etwa 1.5 m über dem Boden. Setzen Sie ihn keinem direkten Sonnenlicht, Hitze und Störungsquellen aus.
2. Befestigen Sie den Thermostat an einer ebenen Oberfläche. Bohren Sie zwei Löcher von 6 mm und stecken Sie einen Nylondübel in jedes Loch. Bohren Sie zwei Löcher von 2.6 mm wenn Sie den Thermostat an einer Holzoberfläche befestigen möchten.
3. Verdrahten Sie den Thermostat. Der Thermostat eignet sich für max. 230 V\~, 6 A. Überschreiten Sie niemals diese Werte! Verwenden Sie Kabel mit einem Durchmesser von 1.0-2.5 mm² und schließen Sie diese korrekt an. Siehe Abbildungen, Seite 3 dieser Bedienungsanleitung.

6. Bedienung

6.1 Das Datum und die Uhrzeit einstellen

Nachdem Sie die Batterien eingelegt haben, wechselt der Thermostat automatisch in den Modus um die Uhrzeit einzustellen. Um die Uhrzeit und das Datum einzustellen:

1. Stellen Sie die Uhrzeit mit oder ein . Bestätigen Sie mit
2. Stellen Sie die Minuten und den Wochentag in gleicher Weise ein.
3. Drücken Sie um zu bestätigen und zur normalen Anzeige zurückzukehren.

6.2 Auf Werkseinstellungen zurücksetzen

Drücken Sie die Taste RESET (über dem Batteriefach) um den Thermostat auf Werkseinstellungen zurückzusetzen.

CTH406

6.3 Den Thermostat ein-/ausschalten

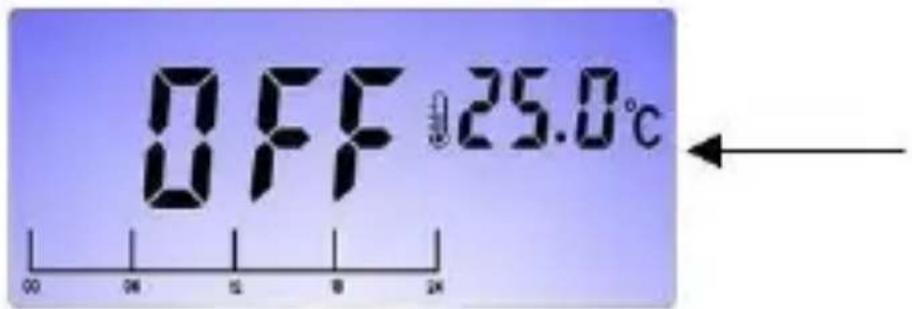

Drücken Sie um den Thermostat ein- bzw. auszuschalten. In der OFF-Position wird nur die Zimmertemperatur angezeigt.

OFF 25.0°C

In der ON-Position, kann das Display so aussehen:

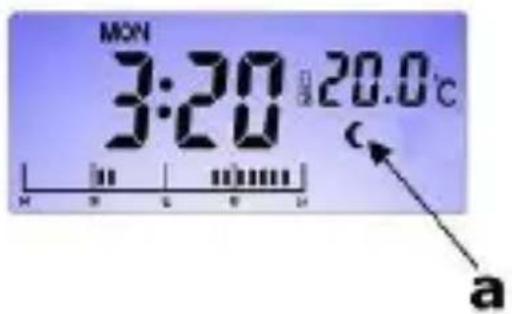

MON 3:20 20.0°C a

a	Eco-Modus
b	programmierteTemperatur

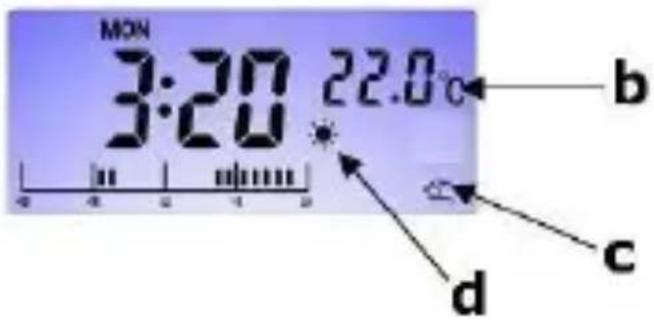

MON 3:20 22.0°C b c d

c	Override-Modus
d	Komfortmodus

6.4 Ein Programm einstellen

1. Drücken Sie auf P um in den Programmiermodus zu wechseln.
2. Stellen Sie den Wochentag mit oder ein . Bestätigen Sie mit P.
3. Wählen Sie die Uhrzeit mit oder . Stellen Sie den Komfort- ( ) oder Eco-Modus ( ) für jede Uhrzeit des gewünschten Wochentags ein.
4. Drücken Sie um den nächsten Wochentag zu wählen. Wiederholen Sie Schritt 1 bis 3 um das Programm einzustellen.
5. Drücken Sie um zu bestätigen und zur normalen Anzeige zurückzukehren.

CTH406

6.5 Die Temperatur einstellen

1. Drücken Sie um in den Temperatur-Einstellungsmodus zu wechseln.
2. Wählen Sie den Konfort- ( ) oder den Eco-Modus ( ) aus.
3. Stellen Sie die Temperatur mit oder ein .
4. Drücken Sie um zu bestätigen und zur normalen Anzeige zurückzukehren.

6.6 Die Empfindlichkeit der Temperatur einstellen

Stellen Sie die gewünschte Empfindlichkeit ein.

1. Drücken Sie S, um in den Empfindlichkeits-Modus zu wechseln.
2. Stellen Sie die Empfindlichkeit mit oder ein (von S0.2 bis S1.6).
3. Drücken Sie um zu bestätigen und zur normalen Anzeige zurückzukehren.

Beispiel: Temperatur: 26 °C, Empfindlichkeit: S0.6. Das angeschlossene Gerät wird aktiviert, wenn die Umgebungstemperatur unter 25.4 °C sinkt. Ist dies nicht der Fall, dann befindet sich das Gerät im Standby-Modus.

6.7 Manuelle Einstellungsmodus

Sie können das eingestellte Programm ändern, indem Sie den gewünschten Modus drücken oder die gewünschte Temperatur einstellen.

Bestätigen Sie mit. Das Override-Symbol erscheint im Display. Nur ⚙, und funktionieren im Override-Modus.

Um den Override-Modus zu beenden, drücken Sie

6.8 Urlaubmodus

Im Urlaub-Modus lässt sich eine Temperatur einstellen wenn Sie längere Zeit nicht zu Hause sind.

1. Im normalen Anzeige-Modus, halten Sie während zwei Sekunden gedrückt.
2. Stellen Sie die Temperatur mit oder ein . Bestätigen Sie mit
3. Drücken Sie oder um den Konfort- oder den Eco-Modus auszuwählen.

CTH406

1. Drücken Sie um zu bestätigen und zur normalen Anzeige zurückzukehren.

6.9 HEAT/COOL-Steckbrücke

Die HEAT/COOL-Steckbrücke befindet sich auf der Leiterplatte. Entfernen Sie die Batterien vor dem Schalten. HEAT: Der Thermostat befindet sich im Heiz-Modus. COOL: Der Thermostat befindet sich im Kühl-Modus.

7. Reinigung und Wartung

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler. Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

8. Technische Daten

Temperaturbereich.... 5 °C - 30 °C Nennleistung .... 230 V\~, 50 Hz, 6(2) A, max. 1380 W Netzteil.... 2 x AA/LR6 1.5 V Abmessungen.... 125 x 90 mm Gewicht.... 150 g Optionen hochwertige Alkaline-Batterien ....

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
