CTH407 - Thermostat Perel - Kostenlose Bedienungsanleitung

Produkttyp	Thermostat
Marke	Perel
Modell	CTH407
Abmessungen	106 x 166 mm
Gewicht	157 g
Stromversorgung	230 V~, 50 Hz, 7(3) A
Temperaturbereich	5 °C - 30 °C
Maximale Temperatur	40 °C
Steuerungstyp	Relais
Hauptfunktionen	Temperatureinstellung, Eco-Modus (Energiesparen)
LED-Anzeigen	Status-LED (blau), Programm-LED (orange/grün)
Installation	Wandmontage in 1,5 m Höhe
Anschlüsse	Klemmen N in, L in, L out
Leiterquerschnitt	1,0 - 2,5 mm²
Schutzklasse	Klasse 2
Schaltertyp	Mit geringem Kontaktöffnungsabstand
Verwendung	Nur für den Innenbereich
Reinigung	Feuchtes Tuch, keine aggressiven Reinigungsmittel
Sicherheit	Vor Installation vom Netz trennen, Gehäuse nicht öffnen
Garantie	24 Monate (Verbraucher in der EU)
Ersatzteile	Erhältlich beim Händler
Anleitung	Mehrsprachig: FR, DE, EN, ES, NL, PL, PT, etc.

Häufig gestellte Fragen - CTH407 Perel

Wie stelle ich die Temperatur am Thermostat Perel CTH407 ein?

Schieben Sie den Ein-/Aus-Schalter auf HEAT. Drehen Sie dann den Einstellknopf auf die gewünschte Temperatur (zwischen 5 °C und 30 °C). Die Status-LED leuchtet zur Bestätigung auf.

Wie aktiviere ich den Eco-Modus?

Drücken Sie die Programmtaste, um den Eco-Modus zu aktivieren. Die Temperatur wird dann um 5 °C gegenüber dem Sollwert reduziert. Die Programm-LED leuchtet orange. Der Eco-Modus deaktiviert sich automatisch nach 6 Stunden oder durch erneutes Drücken der Taste.

Was tun, wenn die Status-LED nicht leuchtet?

Überprüfen Sie, ob der Schalter auf HEAT steht und die Stromversorgung angeschlossen ist. Stellen Sie sicher, dass der Thermostat korrekt verkabelt ist (Klemmen L in, N in, L out). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

In welcher Höhe sollte der Thermostat installiert werden?

Installieren Sie den Thermostat in etwa 1,5 Metern Höhe, an einem gut belüfteten Ort, geschützt vor direkter Sonneneinstrahlung und Wärmequellen.

Welchen Heizkörper kann ich mit diesem Thermostat verwenden?

Der Thermostat kann jeden elektrischen Heizkörper steuern, der 230 V~, 6 A (maximal 7(3) A) nicht überschreitet. Er ist für ohmsche Lasten ausgelegt. Für andere Typen konsultieren Sie die Anleitung.

Wie reinige ich den Thermostat?

Verwenden Sie ein feuchtes Tuch, um das Gerät zu reinigen. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Kann der Thermostat im Freien verwendet werden?

Nein, der Thermostat ist nur für die Verwendung im Innenbereich ausgelegt. Setzen Sie ihn keiner Feuchtigkeit oder Witterung aus.

Wie lange beträgt die Garantie?

Die Garantie beträgt 24 Monate für Verbraucherprodukte in der EU. Weitere Details entnehmen Sie den Garantiebedingungen in der Anleitung.

Warum reagiert der Thermostat nicht sofort nach einer Temperaturänderung?

Der Thermostat verfügt über eine Verzögerung, um kurze Schaltzyklen zu vermeiden. Er reagiert nicht sofort auf Sollwertänderungen. Warten Sie einige Minuten.

Wie setze ich den Thermostat zurück?

Es ist keine Reset-Funktion vorgesehen. Sie können die Stromversorgung unterbrechen und wiederherstellen, um das Gerät neu zu starten.

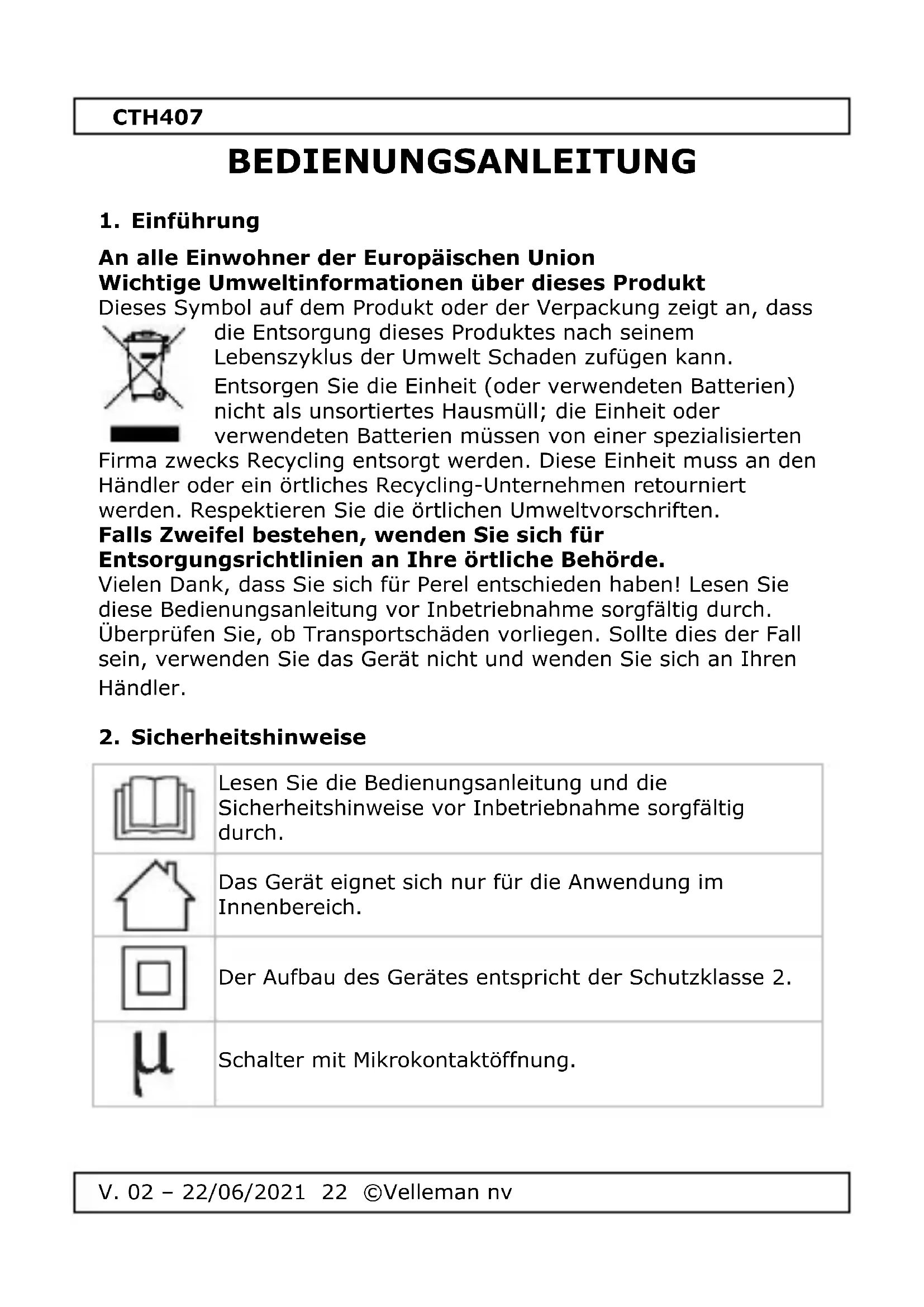

BEDIENUNGSANLEITUNG CTH407 Perel

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 27

MANUAL DO UTILIZADOR 32

CE

1 2 3 4 5

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierter

Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Lesen Sie die Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme sorgfältig durch.
	Das Gerät eignet sich nur für die Anwendung im Innenbereich.
	Der Aufbau des Gerätes entspricht der Schutzklasse 2.
	Schalter mit Mikrokontaktöffnung.

CTH407

Stromschlaggefahr beim Öffnen des Gehäuses. Seien Sie während der Installation des Gerätes sehr vorsichtig: Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Dies kann zu Schäden am Produkt führen und dafür sorgen, dass der Garantieanspruch erlischt.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Beachten Sie die technischen Daten.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

CTH407

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	EIN/AUS-Schalter
2	Betriebs-LED
3	Programm-LED

4	Wahltaste
5	Programmtaste

5. Installation

	WARNUNG
	Schalten Sie die Netzzuleitung stromlos bevor Sie den Thermostat installieren.

1. Wählen Sie einen geeigneten Montageort. Installieren Sie den Thermostat in einem gut gelüfteten Raum und etwa 1.5 m über dem Boden. Setzen Sie ihn keinem direkten Sonnenlicht, Hitze und Störungsquellen aus.
2. Entfernen Sie den Deckel (Vorderseite) mit einem geeigneten Schraubendreher.
3. Befestigen Sie den Thermostat an einer ebenen Oberfläche. Bohren Sie zwei Löcher von 6 mm und stecken Sie einen Nylondübel in jedes Loch. Bohren Sie zwei Löcher von 2.6 mm wenn Sie den Thermostat an einer Holzoberfläche befestigen möchten.
4. Verdrahten Sie den Thermostat. Der Thermostat eignet sich für max. 230 V\~, 7 A. Überschreiten Sie niemals diese Werte! Die Anschlüsse von links nach rechts: Neutralleiter-Eingang (N in), Phase-Eingang (L in) und Phase-Ausgang (L out). Verwenden Sie Kabel mit einem Durchmesser von 1.0-2.5 mm² und schließen Sie diese korrekt an.

1. Setzen Sie die Abdeckung wieder auf und verbinden Sie den Thermostat mit dem Netz. Die Betriebs-LED [2] leuchtet blau (= korrekte Anschluss).

6. Bedienung

6.1 Die Temperatur einstellen

1. Stellen Sie den EIN/AUS-Schalter [1] auf HEAT. Der Thermostat wird eingeschaltet und wechselt in den Temperatur-Kontrollstatus.
2. Wählen Sie die gewünschte Raumtemperatur mit der Wahltaste [4]. Die Betriebs-LED [2] leuchtet.
3. Stellen Sie den EIN/AUS-Schalter auf OFF, um den Thermostat abzuschalten.

Bemerkung

Der Thermostat reagiert nach Eingabe einer neuen Temperatur nicht sofort weil er mit einer Einschaltverzögerung ausgestattet ist.

6.2 Den Eco-Modus einstellen

Der Eco-Modus ist eine Energiesparmodus: die Temperatur ist um 5 °C niedriger als die eingestellte Temperatur.

Den Eco-Modus einstellen:

1. Drücken Sie die Programmtaste [5], um den Eco-Modus einzuschalten. Die Programm-LED [3] leuchtet orange.
2. Sechs Stunden nach dem Einstellen des Eco-Modus wechselt der Thermostat wieder in den Komfortmodus. Die Programm-LED [3] leuchtet grün.
3. Zur gleichen Zeit am nächsten Tag wird der Eco-Modus wieder aktiviert.
4. Drücken Sie die Programmtaste, um den Eco-Modus auszuschalten. Die Programm-LED erlischt.

7. Reinigung und Wartung

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch.

Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

CTH407

8. Technische Daten

Temperaturbereich.... 5 °C - 30 °C

Tmax. 40 °C

Kontrollschalter .... Relais

Nennleistung 230 V\~, 50 Hz, 7(3) A

Abmessungen.... 106 x 166 mm

Gewicht 157 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
