| Tipo de producto | Termostato |
| Marca | Perel |
| Modelo | CTH407 |
| Dimensiones | 106 x 166 mm |
| Peso | 157 g |
| Alimentación | 230 V~, 50 Hz, 7(3) A |
| Rango de temperatura | 5 °C - 30 °C |
| Temperatura máxima | 40 °C |
| Tipo de control | Relé |
| Funciones principales | Ajuste de temperatura, modo eco (ahorro de energía) |
| Indicadores LED | LED de estado (azul), LED de programa (naranja/verde) |
| Instalación | Montaje en pared a 1,5 m del suelo |
| Conexiones | Bornes N in, L in, L out |
| Sección del cable | 1,0 - 2,5 mm² |
| Clase de protección | Clase 2 |
| Tipo de interruptor | De baja distancia de apertura de contactos |
| Uso | Solo para interiores |
| Limpieza | Paño húmedo, no use productos agresivos |
| Seguridad | Desconectar antes de la instalación, no abrir la carcasa |
| Garantía | 24 meses (uso doméstico UE) |
| Piezas de repuesto | Disponibles en el distribuidor |
| Manual | Multilingüe: FR, DE, EN, ES, NL, PL, PT, etc. |
Preguntas frecuentes - CTH407 Perel
Preguntas de los usuarios sobre CTH407 Perel
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Termostato en formato PDF gratis! Encuentra tus instrucciones CTH407 - Perel y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CTH407 de la marca Perel.

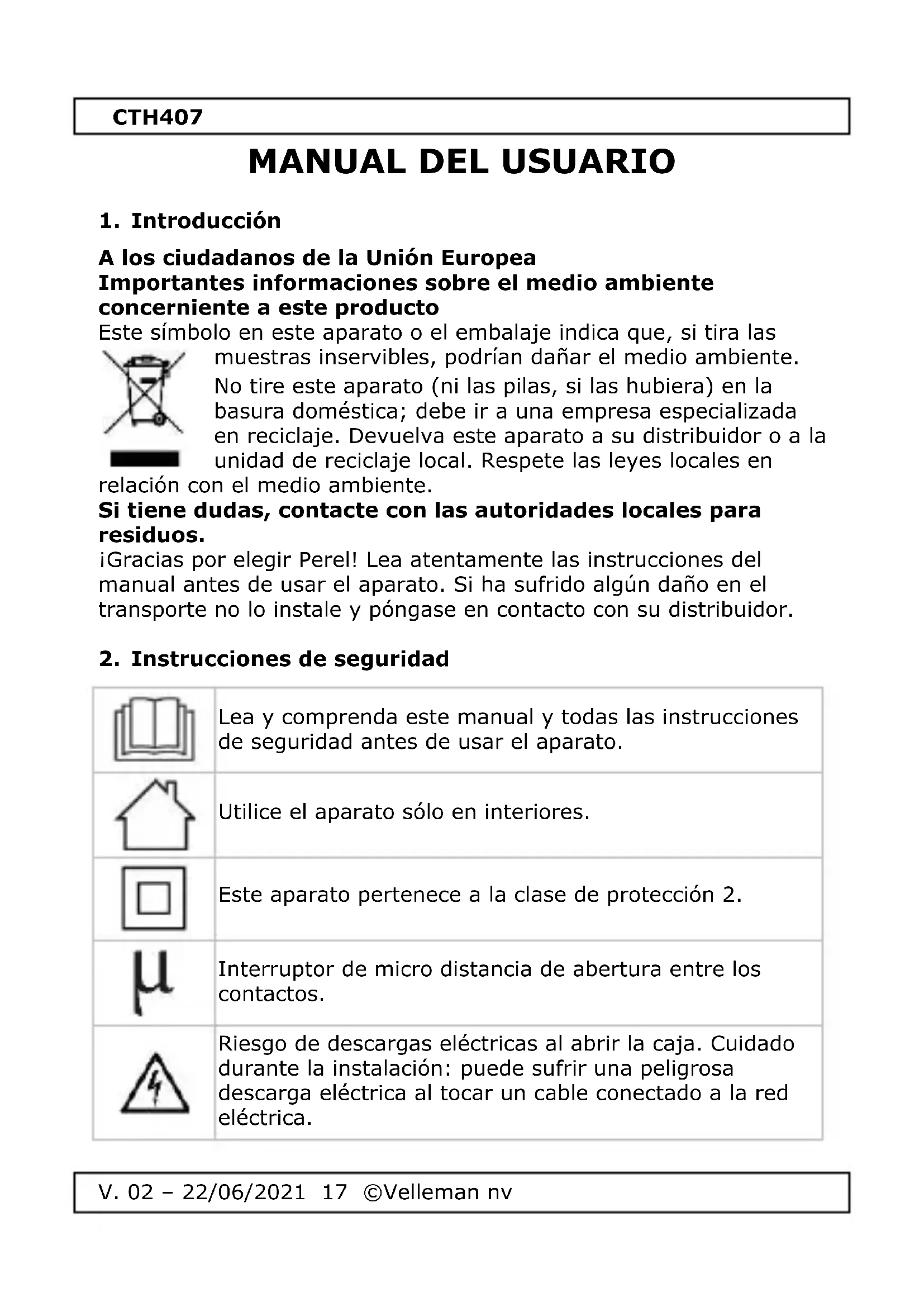

MANUAL DE USUARIO CTH407 Perel
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente.
No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en
relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
iGracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.
Utilice el aparato sólo en interiores.
Este aparato pertenece a la clase de protección 2.
Interruptor de micro distancia de abertura entre los contactos.
Riesgo de descargas eléctricas al abrir la caja. Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica.
CTH407
- Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
- Familiarícese con el funcionamiento del aparato antes de utilizarlo.
- Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
- Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
- Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
- Respete las especificaciones.
- Guarde este manual del usuario para cuando necesite consultarlo.
4. Descripción
Véase las figuras en la página 2 de este manual del usuario.
| 1 | interruptor ON/OFF |
| 2 | LED de funcionamiento |
| 3 | LED de programa |
| 4 | selector |
| 5 | botón de programa |
CTH407
5. Instalación
ADVERTENCIA
Desenchufe el aparato antes de instalar el termostato.
- Seleccione un lugar de montaje. Instale el termostato en un lugar bien ventilado y aproximadamente 1.5 m encima del suelo. No lo exponga a la luz solar directa, calor y fuentes de interferencia.
- Quite la tapa frontal con un destornillador adecuado.
- Instale el termostato en una superficie plana. Taladre dos agujeros de 6 mm e introduzca un taco de nylon en cada orificio. Taladre dos agujeros de 2.6 mm al montar el termostato en una superficie de madera.

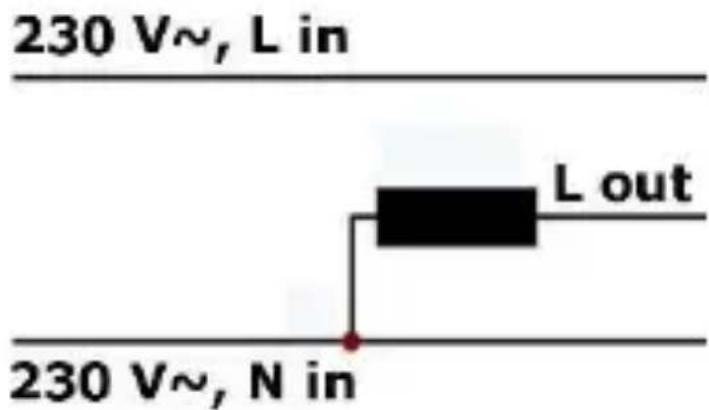

- Cablee el termostato. El termostato ha sido diseñado para máx. 230 V\~, 7 A. i Nunca sobrepase estos límites! Los terminales de izquierda a derecha: entrada de neutro (N in), entrada de fase (L in) salida de fase (L out). Utilice cables con un diámetro de 1.0-2.5 mm² y conéctelos correctamente.
- Vuelva a poner la tapa frontal y enchufe el termostato. El LED de funcionamiento [2] se iluminará en azul (= conexión correcta).
CTH407
6. Funcionamiento
6.1 Ajustar la temperatura
- Ponga el interruptor ON/OFF [1] en la posición HEAT. El termostato se activará y entrará en el estado de control de la temperatura.
- Seleccione la temperatura ambiente deseada con el selector [4]. El LED de funcionamiento [2] se iluminará.
- Ponga el interruptor ON/OFF [1] en la posición OFF para desactivar el termostato.
Observación
El termostato no reaccionará inmediatamente después de haber cambiado la temperatura porque incorpora una temporización de activación.
6.2 Ajustar el modo eco
El modo eco es un modo de ahorro de energía: la temperatura es 5 °C inferior que la temperatura seleccionada.
Ajustar el modo eco:
- Pulse el botón de programa [5] para activar el modo eco. El LED de programa [3] se iluminará en naranja.
- Seis horas después de haber seleccionado el modo eco, El termostato volverá al modo confort. El LED de programa [3] se iluminará en verde.
- El modo eco volverá a activarse al día siguiente en la misma hora.
- Pulse el botón programa para desactivar el modo eco. El LED de programa se apagará.
7. Limpieza y mantenimiento
El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.
CTH407
8. Especificaciones
gama de temperatura.... 5 °C - 30 °C
Tmax. 40 °C
botón de control ....relé
potencia nominal 230 V\~, 50 Hz, 7(3) A
dimensiones....106 x 166 mm
peso....157 g
Utilice este aparato sólo con los accesorios originales.
Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales
reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
BEDIENUNGSANLEITUNG
1. Einführung
Como seleccionar o modo eco:
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato.
- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
