CTH407 - Termostat Perel - Bezpłatna instrukcja obsługi

Typ produktu	Termostat
Marka	Perel
Model	CTH407
Wymiary	106 x 166 mm
Waga	157 g
Zasilanie	230 V~, 50 Hz, 7(3) A
Zakres temperatur	5 °C - 30 °C
Temperatura maksymalna	40 °C
Typ sterowania	Przekaźnik
Główne funkcje	Regulacja temperatury, tryb eco (oszczędność energii)
Wskaźniki LED	LED stanu (niebieski), LED programu (pomarańczowy/zielony)
Instalacja	Montaż na ścianie na wysokości 1,5 m od podłogi
Połączenia	Zaciski N in, L in, L out
Przekrój przewodu	1,0 - 2,5 mm²
Klasa ochronności	Klasa 2
Typ przełącznika	Z małą przerwą styków
Zastosowanie	Tylko do wnętrz
Czyszczenie	Wilgotna ściereczka, bez agresywnych środków
Bezpieczeństwo	Odłączyć przed instalacją, nie otwierać obudowy
Gwarancja	24 miesiące (konsumenckie UE)
Części zamienne	Dostępne u sprzedawcy
Instrukcja	Wielojęzyczna: FR, DE, EN, ES, NL, PL, PT, itp.

Często zadawane pytania - CTH407 Perel

Jak ustawić temperaturę na termostacie Perel CTH407?

Przesuń przełącznik on/off na HEAT. Następnie obróć pokrętło regulacji na żądaną temperaturę (między 5 °C a 30 °C). Dioda LED stanu zaświeci się na potwierdzenie.

Jak włączyć tryb eco?

Naciśnij przycisk programu, aby włączyć tryb eco. Temperatura zostaje wtedy obniżona o 5 °C w stosunku do nastawy. Dioda LED programu zaświeci się na pomarańczowo. Tryb eco wyłącza się automatycznie po 6 godzinach lub po ponownym naciśnięciu przycisku.

Co zrobić, jeśli dioda LED stanu nie świeci?

Sprawdź, czy przełącznik jest ustawiony na HEAT i czy zasilanie jest podłączone. Upewnij się, że termostat jest prawidłowo podłączony (zaciski L in, N in, L out). Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.

Na jakiej wysokości zamontować termostat?

Zamontuj termostat na wysokości około 1,5 metra od podłogi, w dobrze wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia i źródeł ciepła.

Jaki typ grzejnika mogę użyć z tym termostatem?

Termostat może sterować dowolnym grzejnikiem elektrycznym o mocy nieprzekraczającej 230 V~, 6 A (maksymalnie 7(3) A). Jest przeznaczony do obciążeń rezystancyjnych. W przypadku innych typów zapoznaj się z instrukcją.

Jak czyścić termostat?

Użyj wilgotnej ściereczki do czyszczenia urządzenia. Nie używaj agresywnych środków chemicznych, rozpuszczalników ani silnych detergentów.

Czy termostat można używać na zewnątrz?

Nie, termostat jest przeznaczony wyłącznie do użytku wewnętrznego. Nie wystawiaj go na wilgoć ani działanie warunków atmosferycznych.

Jaki jest okres gwarancji?

Gwarancja wynosi 24 miesiące dla produktów konsumenckich w UE. Aby uzyskać więcej szczegółów, zapoznaj się z warunkami gwarancji w instrukcji.

Dlaczego termostat nie reaguje natychmiast po zmianie temperatury?

Termostat ma wbudowane opóźnienie, aby zapobiec krótkim cyklom. Nie reaguje natychmiast na zmiany nastawy. Odczekaj kilka minut.

Jak zresetować termostat?

Nie przewidziano funkcji resetowania. Możesz odłączyć zasilanie i ponownie je podłączyć, aby zrestartować urządzenie.

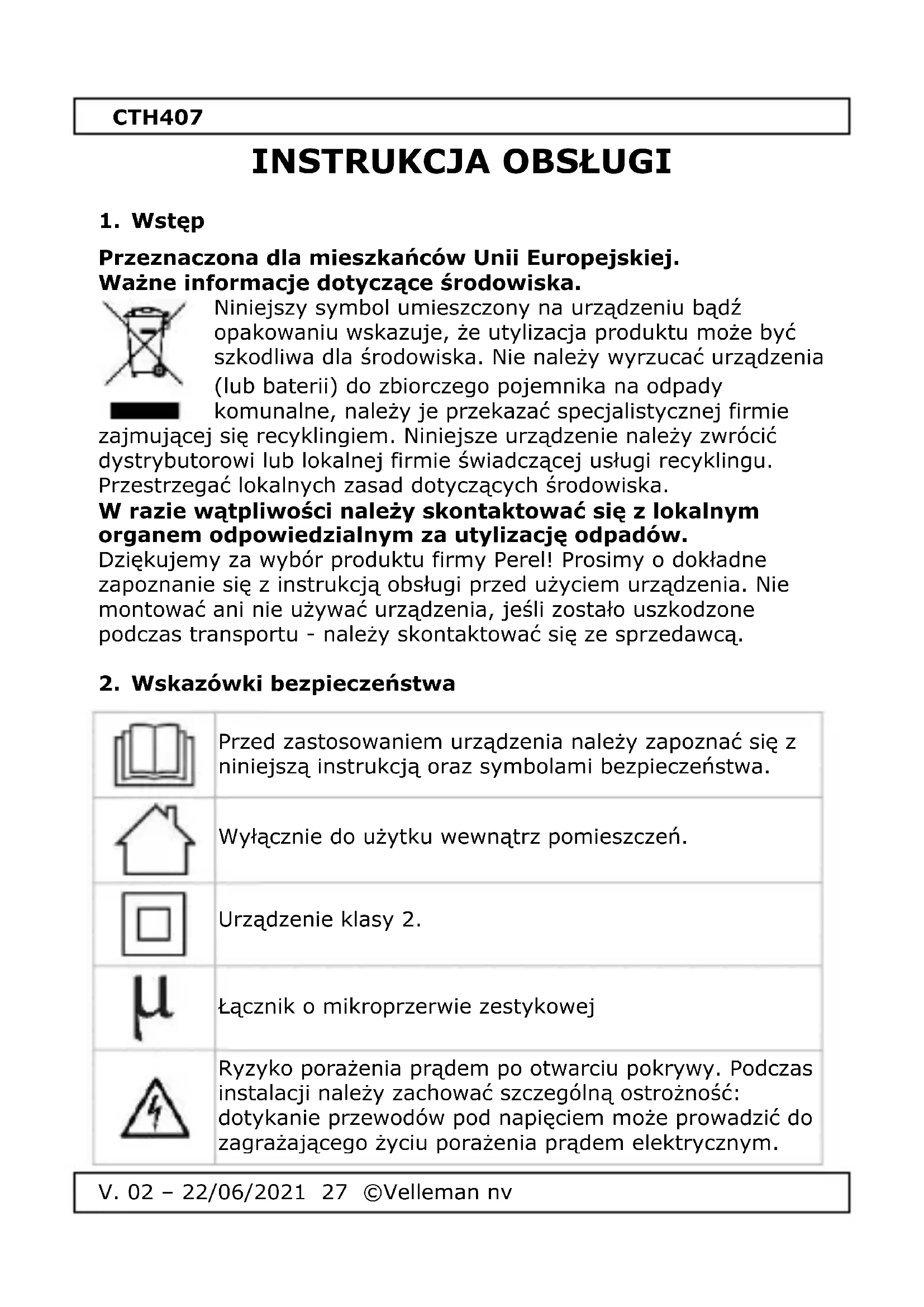

INSTRUKCJA OBSŁUGI CTH407 Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

	Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.
	Wyłącznie do użytku wewnątrz pomieszczeń.
	Urządzenie klasy 2.
	Łącznik o mikroprzerwie zestykowej
	Ryzyko porażenia prądem po otwarciu pokrywy. Podczas instalacji należy zachować szczególną ostrożność: dotykanie przewodów pod napięciem może prowadzić do zagrażającego życiu porażenia prądem elektrycznym.

CTH407

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Nie przekraczać podanych specyfikacji technicznych.
• Zachować niniejszą instrukcję na przyszłość.

4. Przegład

Patrz rysunki na stronie 2 niniejszej instrukcji.

1	przełącznik wł./wył.
2	dioda LED działania
3	dioda LED programu

4	Pokrętło SET
5	przycisk PROGRAM

CTH407

5. Montaż

[UWAGA]
	Należy pamiętać o odłączeniu napięcia sieciowego przed przystąpieniem do montażu termostatu.

1. Wybrać miejsce montażu. Zamontować termostat w miejscu o odpowiedniej wentylacji, ok. 1,5 m (5 ft) nad podłoga, z dala od bezpośredniego promieniowania słonecznego, źródeł ciepła i zakłóceń.
2. Zdjąć przednią pokrywę przy użyciu odpowiedniego śrubokręta.
3. Zamocować termostat na płaskiej powierzchni. Wywiercić dwa otwory 6 mm i włożyć kołek nylonowy w każdy. W przypadku montażu termostatu na powierzchni drewnianej wywiercić dwa otwory 2,6 mm.
4. Podłączyć termostat. Termostat jest dostosowany do zasilania o parametrach maks. 230 V\~, 7 A. Nigdy nie przekraczać podanych wartości!

Zaciski przyłączeniowe, od lewej do prawej: wejście neutralne (N in), wejście pod napięciem (L in) i wyjście pod napięciem (L out). Zastosować przewody o średnicy 1,0-2,5 mm² i odpowiednio podłączyć.

1. Zamontować z powrotem pokrywę przednią i włączyć zasilanie sieciowe. Dioda LED działania [2] zapali się na niebiesko, co będzie sygnalizować poprawne połączenie.

CTH407

6. Zastosowanie

6.1 Ustawianie temperatury

1. Przesunąć przełącznik wł/wył w pozycję włączenia. Termostat włączy się i wejdzie w tryb regulacji temperatury.
2. Przekręcić pokrętło SET temperatury [4] na żądaną wartość temperatury pokojowej. Dioda LED działania [2] zapali się.
3. Przesunąć przełącznik wł./wył. w pozycję wyłączenia (OFF), aby wyłączyć termostat.

Uwaga

Termostat ma zaprogramowany fabrycznie okres opóźnienia, wobec czego nie zareaguje po zmianie ustawienia temperatury od razu.

6.2 Ustawianie trybu Eko

Tryb eko to tryb oszczędzania energii - temperatura jest o 5 °C niższa od temperatury zadanej.

Jak aktywować tryb eko:

1. Wcisnąć pokrętło PROGRAM [5], aby aktywować tryb eko. Dioda LED programu [3] zapali się na pomarańczowo.
2. Termostat powróci do trybu komfort po sześciu godzinach od aktywowania trybu eko. Dioda LED programu [3] zmieni kolor na zielony.
3. Tryb eko aktywuje się automatycznie następnego dnia o tej samej porze.
4. Aby wyłączyć tryb eko, wcisnąć pokrętło PROGRAM. Dioda LED wyłączy się.

7. Czyszczenie i konserwacja

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Co jakiś czas przetrzeć wilgotną ściereczką, aby utrzymać urządzenie w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

CTH407

8. Specyfikacja techniczna

zakres temperatury.... 5 °C - 30 °C

Tmax. 40 °C

łącznik pomocniczy ...... przełącznik przekaźnikowy

moc znamionowa 230 V\~, 50 Hz, 7(3) A

rozmiar.... 106 x 166 mm

waga....157 g

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu.

Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne,

prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.
• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków:
• zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy
• wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

• gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;
• gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;
• produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);
• usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;
• usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;
• szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez

wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze żle zabezpieczonej wysyłki produktu;

- Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcją obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
