DN170111 - Alimentation d'énergie non interruptible Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (onduleur)
Marque	Digitus
Modèle	DN170111
Capacité	800 VA
Tension d'entrée	220-240 V CA (plage 162-290 V)
Tension de sortie (mode batterie)	Régulée à ±10% de la tension nominale
Fréquence	50/60 Hz (régulation ±1 Hz en mode batterie)
Forme d'onde de sortie	Onde sinusoïdale simulée
Batterie	Plomb-acide étanche, 12 V / 9 Ah (1 pièce)
Temps de charge	6 à 8 heures pour 90% après décharge complète
Temps de transfert	2 à 6 ms typique
Chargeur USB	5 V / 2 A max
Dimensions (L x P x H)	293 x 202 x 93 mm
Poids	5,2 kg
Protection	Protection complète (décharge excessive, surcharge, surtension)
Fonctions spéciales	Régulateur automatique de tension (AVR), démarrage à froid, redémarrage automatique
Indicateurs lumineux	Mode CA (vert), mode batterie (jaune), mode panne (rouge)
Alarme sonore	Secours (toutes 10 s), batterie faible (1 s), surcharge (0,5 s), panne (continue)
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	0 à 90% HR (sans condensation)
Niveau sonore	< 40 dB
Entretien	Débrancher avant nettoyage ; ne pas utiliser de détergent liquide ou vaporisateur
Sécurité	Ne pas ouvrir ; aucune pièce réparable par l'utilisateur ; batterie dangereuse
Pièces détachées	Batterie identique (12 V / 9 Ah, plomb-acide étanche) disponible auprès du fabricant
Réparabilité	Réparation par le fabricant uniquement

FOIRE AUX QUESTIONS - DN170111 Digitus

Comment charger la batterie de l'onduleur ?

Branchez l'onduleur sur une prise secteur appropriée, allumez-le et laissez-le charger sans aucun équipement connecté pendant au moins 6 heures pour atteindre 90% de charge après une décharge complète.

Puis-je utiliser l'onduleur sans alimentation secteur ?

Oui, grâce à la fonction démarrage à froid. En cas de panne de courant, appuyez simplement sur l'interrupteur d'alimentation pour démarrer l'onduleur sur batterie.

Que faire si l'alarme sonore retentit en continu alors que le secteur est présent ?

Cela indique une surcharge. Débranchez certains appareils non essentiels pour réduire la charge totale en dessous de la capacité de l'onduleur (800 VA).

Comment remplacer la batterie ?

Le remplacement doit être effectué par un personnel qualifié. Utilisez une batterie plomb-acide étanche identique : 12 V / 9 Ah. Respectez les précautions de sécurité (gants, outils isolés).

Cet onduleur est-il adapté aux équipements médicaux ?

Non, cet appareil est conçu uniquement pour les équipements informatiques (ordinateurs, moniteurs). Ne l'utilisez pas avec des équipements médicaux ou de maintien des fonctions vitales.

Que signifie le voyant jaune allumé ?

Le voyant jaune indique que l'onduleur fonctionne en mode batterie (alimentation sur batterie) ou qu'une panne secteur est détectée. Si le secteur est normal, vérifiez le branchement du cordon d'alimentation.

Comment nettoyer l'onduleur ?

Débranchez l'onduleur avant le nettoyage. Utilisez un chiffon sec ; n'utilisez aucun détergent liquide ni vaporisateur pour éviter tout risque d'électrocution ou de dommage.

Puis-je brancher une multiprise sur l'onduleur ?

Non, il est interdit de brancher une barre multiprise ou un limiteur de surtension sur la sortie de l'onduleur. Branchez directement les équipements sur les prises de l'onduleur.

Pourquoi l'onduleur émet-il un bip toutes les 10 secondes ?

Ce bip indique que l'onduleur fonctionne en mode secours (sur batterie) suite à une panne secteur. Si l'alarme devient continue, cela signale une batterie faible ou une surcharge.

Quel est le temps de transfert de l'onduleur ?

Le temps de transfert typique est de 2 à 6 ms, ce qui est suffisant pour maintenir l'alimentation des ordinateurs sans interruption lors d'une coupure secteur.

MODE D'EMPLOI DN170111 Digitus

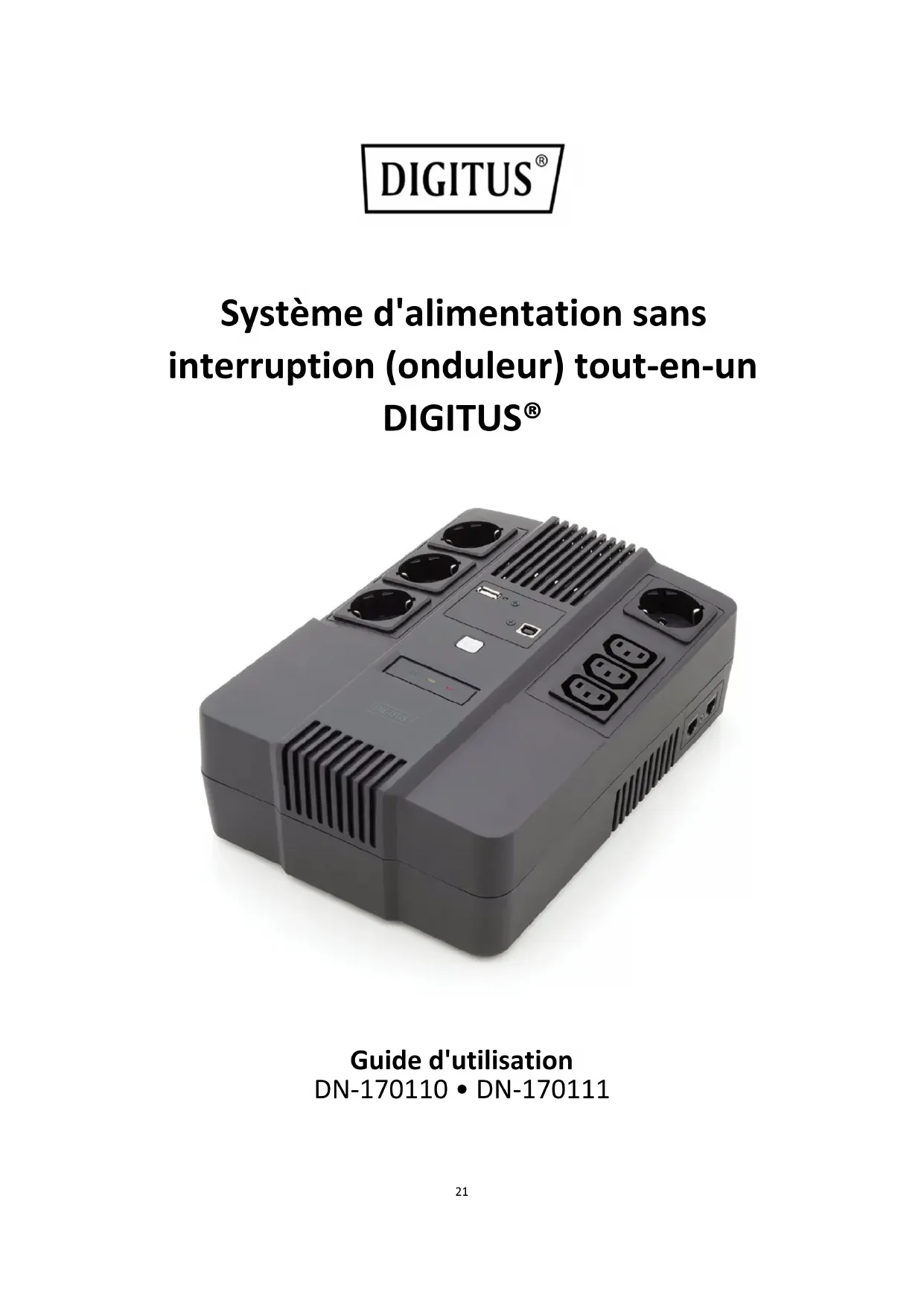

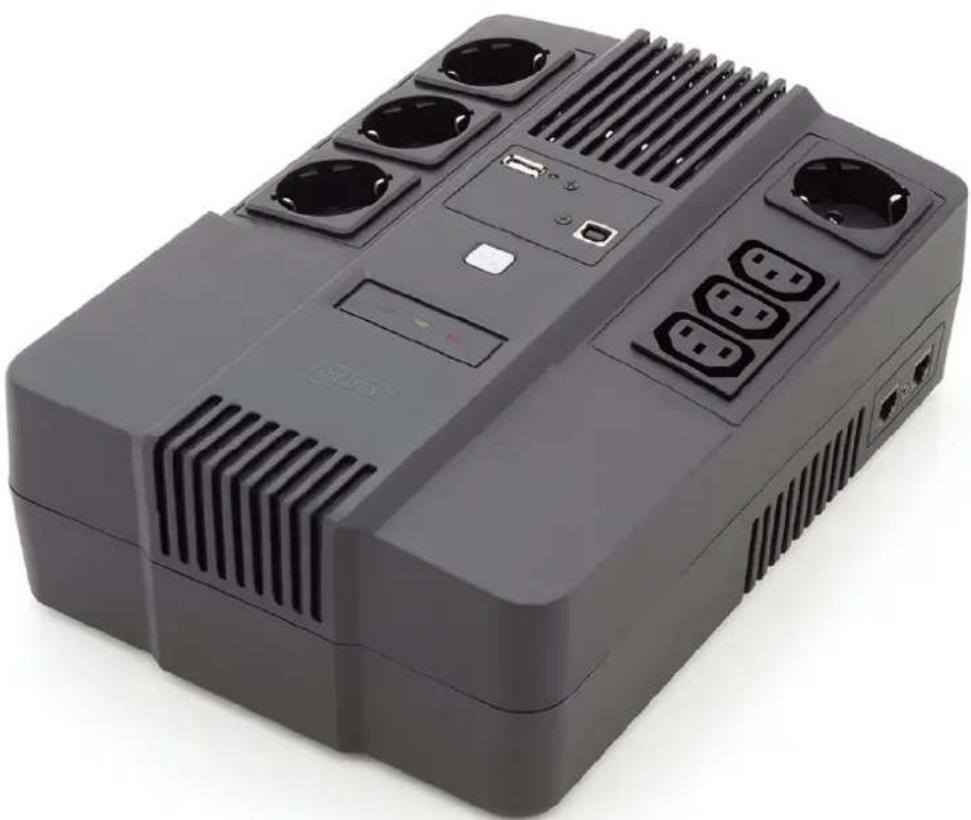

Système d'alimentation sans interruption (onduleur) tout-en-un digitus®

Guide d'utilisation DN-170110 • DN-170111

Avertissements de sécurité

1. L'onduleur utilise des tensions pouvant être dangereuses. N'essayez pas de démonter l'appareil. Il ne contient aucune pièce réparable par l'usager. Toute réparation doit être effectuée par le fabriquant.
2. La tension de la batterie interne est de 12VDC, il s'agit d'une batterie au plomb-acide étanche à 6 cellules.
3. Le branchement à un type de prise autre qu'une prise bipolaire à trois fils avec mise à la terre peut présenter un risque d'électrocution et peut constituer une infraction aux codes d'électricité locaux.
4. En cas d'urgence, appuyez sur le bouton éteindre et débranchez le cordon d'alimentation du secteur pour déconnecter correctement l'onduleur.
5. Aucun liquide, ni objet externe ne doit pénétrer dans l'onduleur. Ne placez aucune boisson ni objet contenant un liquide au-dessus ou à proximité de l'appareil.
6. Cet appareil est conçu pour être installé dans un environnement contrôlé (température contrôlée, à l'intérieur, exempt de tout contaminant conducteur). Évitez d'installer l'onduleur dans des endroits où il y a de l'eau stagnante ou mouvante, ou une humidité excessive.
7. Ne branchez pas l'entrée de l'onduleur dans sa propre sortie.
8. Ne branchez dans l'onduleur ni barre multiprise ni limiteur de surtension.
9. Cet appareil a été conçu pour des équipements informatiques, il ne faut pas l'utiliser avec d'autres tels qu'équipements médicaux, équipements de maintien des fonctions vitales, fours à micro-ondes et aspirateurs.
10. Pour réduire tout risque de surchauffe de l'onduleur, ne couvrez pas ses grilles d'aération et évitez de l'exposer à la lumière directe du soleil et ne l'installez pas à proximité d'appareils dégageant de la chaleur tels que chauffes-air et générateurs d'air chaud.
11. Débranchez l'onduleur avant de le nettoyer et n'utilisez ni détergent liquide ni vaporisateur.
12. Ne jetez pas les batteries au feu car elles pourraient exploser.
13. N'ouvrez pas et ne dégradez pas la ou les batteries. L'électrolyte libéré est nocif pour la peau et les yeux. Il peut être toxique.
14. Une batterie peut présenter un risque de choc électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être respectées lors de manipulation de batteries :
15. Enlevez tout ce qui est montre, bagues et autres objets métalliques.
16. Utilisez des outils ayant des manches isolants.
17. Portez des gants et des bottes en caoutchouc.
18. Ne posez ni outils ni objets métalliques au-dessus des batteries.
19. Débranchez la source de charge avant de connecter/déconnecter les bornes de la batterie.
20. L'entretien des batteries doit être effectué ou supervisé par un personnel connaissant les batteries et les précautions nécessaires. Tenir toute personne non autorisée à l'écart des batteries.
21. Remplacez les batteries par le même nombre et le même type de batterie plomb-acide étanche. La température ambiante maximale doit être de 40°C.
22. Cet équipement de type A, doté d'une batterie préinstallée par le fournisseur, peut être installé et manipulé par un personnel non spécialisé.
23. Au cours de l'installation de cet équipement, il faut vérifier que la somme des courants de fuite de l'onduleur et des charges connectées ne dépasse pas 3,5 mA.
24. Attention, risque d'électrocution, même après le débranchement de cet appareil du secteur, une tension dangereuse pouvant rester accessible due à la tension fournie par la batterie. L'alimentation fournie par la batterie doit donc être déconnectée des pôles positif et négatif de la batterie avant toute opération d'entretien ou d'intervention sur l'onduleur.
25. La prise secteur alimentant l'onduleur doit être à proximité de l'onduleur et facilement accessible.

Cet onduleur est spécialement conçu pour les ordinateurs personnels. Avec son poids léger et son faible encombrement, il s'adapte parfaitement à tout environnement de travail restreint. Cette gamme d'onduleurs est équipée d'un régulateur de tension automatique (AVR) pour stabiliser la plage de tension d'entrée. Il est également doté de la fonction de démarrage à froid. Cette fonction permet de démarrer l'onduleur sans alimentation secteur. Ses caractéristiques sont énormes bien qu'il soit un petit onduleur :

• Le contrôle par microprocesseur garantit une grande fiabilité
• Équipé d'un régulateur de tension automatique (AVR)
• En option, fonction d'énergie verte pour l'économie d'énergie
• Démarrage à froid
• Redémarrage automatique lorsque l'alimentation secteur est rétablie
• Léger et compact • Protection contre les surcharges secteur

Contenu de l'emballage

• Unité principale : Onduleur
• Guide d'installation rapide de l'onduleur
• CD logiciel • Cordon d'alimentation (entrée et sortie)

Spécification

Capacité VA 600VA 800VA
Entrée	Tension 220 V CA/230 V CA/240 V CA
	Plage de tensions 162 à 290 V CA
Sortie	Régulation de tension (mode batterie)	+/- 10 %
	Fréquence 50 Hz ou	60 Hz
	Régulation de fréquence (mode batterie)	+/- 1 Hz
	Forme d'onde de sortie	Onde sinusoidale simulée
Batterie	Type de batterie 12	V/7 AH x 1 12 V/9 AH x 1
	Temps de charge	6-8 heures à 90% après une décharge complète
Temps de transfert	Typique	2-6 ms
Chargeur USB	Typique	5 V/2 A Max.
Indicateur	Mode CA	Témoin vert allumé
	Mode batterie	Témoin jaune allumé
	Mode panne	Témoin rouge allumé
Alarme sonore	Mode secours	Alarme sonore toutes les 10 secondes
	Batterie faible	Alarme sonore chaque seconde
	Surcharge	Alarme sonore toutes les 0,5 seconde
	Panne	Alarme sonore continue
Protection	Protection complète	Protection contre toute décharge, surcharge et surtension
Physiques	Dimension (mm), L x P x H	293 x 202 x 93
	Poids	4,5 kg	5,2 kg
Environnement	Environnement de fonctionnement	0-90% HR @ 0-40°C (sans condensation)
	Niveau de bruit	< 40 dB

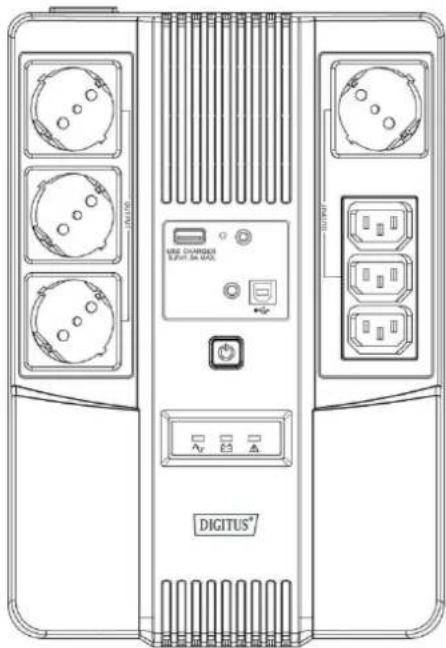

Présentation du produit :

1. Commutateur d'alimentation
2. Voyant
3. Chargeur USB
4. Port USB
5. Entrée
6. Bypass
7. Sortie
8. Port RJ45
9. Trous de montage
10. Couvercle de la batterie

• Mode CA : Témoin vert allumé • Mode batterie : Témoin jaune clignotant • Mode panne : Témoin rouge allumé

1. Inspection

Sortez l'onduleur de son emballage et vérifiez qu'il n'a pas été endommagé pendant le transport. Si vous décelez des dommages, reballez et retournez l'appareil au lieu d'achat.

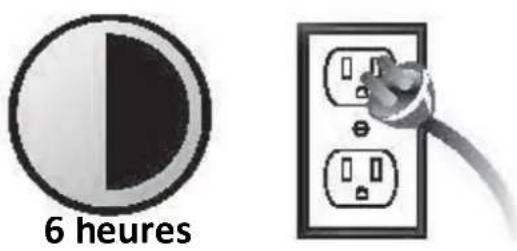

2. Charge

Cet appareil est expédié de l'usine avec sa batterie interne complètement chargée. Toutefois, une partie de la charge peut être perdue lors de l'expédition et la batterie doit être rechargée avant l'utilisation de l'appareil. Branchez l'onduleur dans une source d'alimentation appropriée, l'allumez et le laissez se recharger complètement pendant au moins 6 heures (sans aucun équipement électrique, tel que ordinateur, moniteur, etc., connecté).

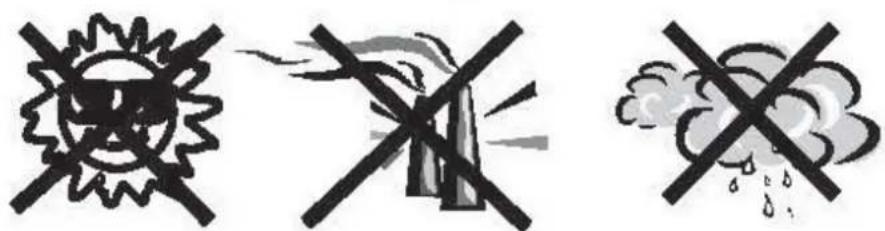

3. Emplacement

Installez l'onduleur dans un environnement protégé avec un flux d'air suffisant autour de l'unité, exempt de poussière excessive, de vapeurs corrosives et de contaminants conducteurs. N'utilisez pas l'onduleur dans un environnement où la température ambiante ou l'humidité est élevée.

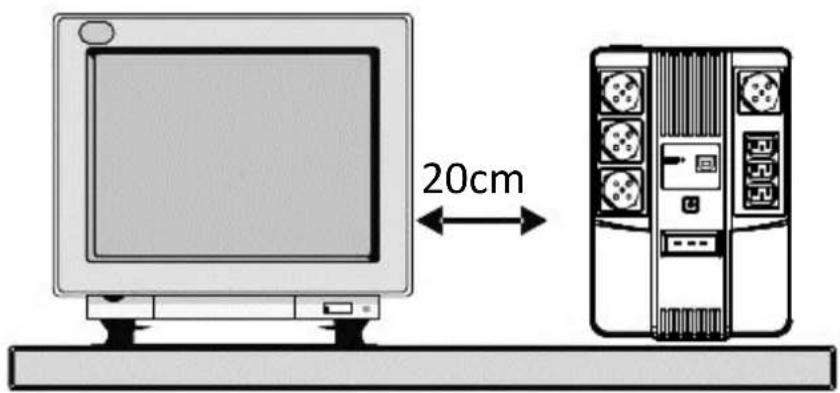

D'autre part, éloignez l'onduleur du moniteur d'au moins 20 cm pour éviter toute interférence.

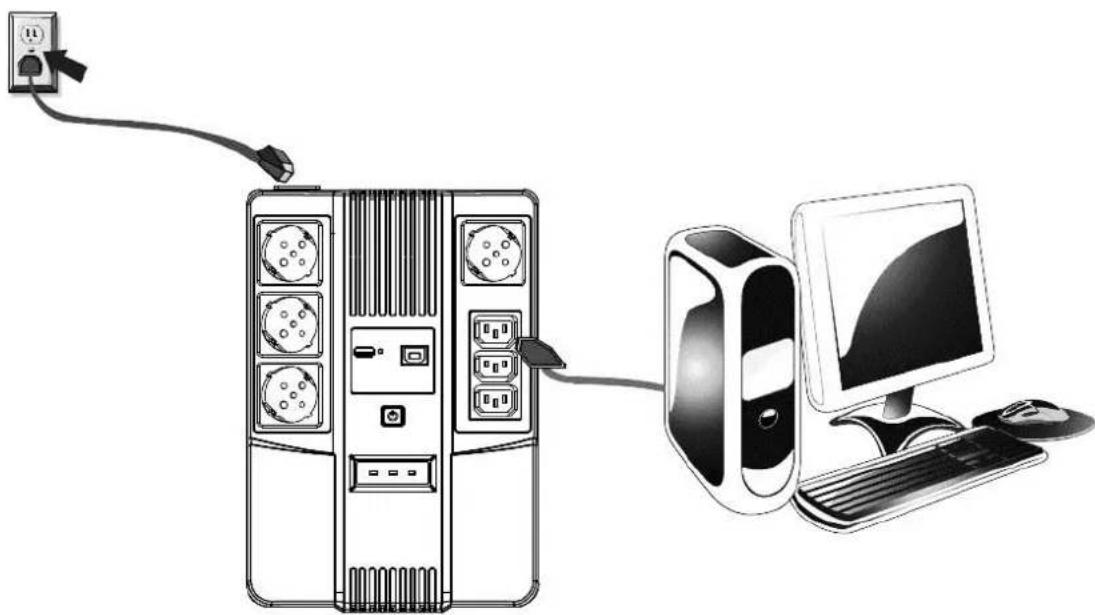

4. Connexion

Branchez l'onduleur dans une prise à 2 pôles et 3 fils mise à la terre. Vous pouvez connecter un équipement informatique à chacune des prises situées à l'arrière de l'onduleur.

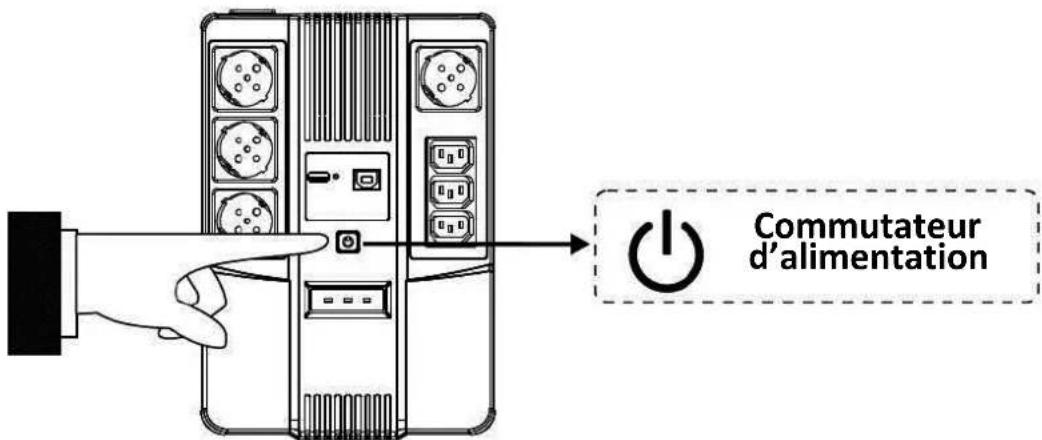

Appuyez sur l'interrupteur d'alimentation pour allumer l'onduleur.

6. Démarrage à froid

Toutes les séries sont équipées d'un Démarrage à froid. En cas de panne de courant, il suffit simplement d'appuyer sur l'interrupteur d'alimentation pour démarrer l'onduleur.

Depannage

Symptôme Cause possible Action proposée
Appuyez sur OPEN pour ouvrir le plateau	1. Batterie faible	1. Charger la batterie pendant 8 heures max.
	2. Batterie défectueuse	2. La remplacer avec une batterie du même type
	3. L'interrupteur d'alimentation n'a pas appuyé	3. Appuyez de nouveau sur l'interrupteur d'alimentation
Alarme sonore continue et alimentation secteur normale	Surcharge de l'onduleur	Vérifiez que la charge correspond à la capacité de l'onduleur spécifiée dans les spécifications
En cas de panne de courant, le	1. Surcharge de l'onduleur	1. Retirez certains équipements non
temps de secours est réduit		critiques
	2. La tension de la batterie est trop faible	2. Chargez la batterie pendant au moins 8 heures
	3. La défectuosité la de la batterie est due à une utilisation incorrecte ou dans un environnement à température élevée	3. La remplacer avec une batterie du même type
Alimentation secteur normale mais témoin jaune clignotant	Cordon d'alimentation non branché correctement	Branchez correctement le cordon d'alimentation

Le contenu du guide d'utilisation est susceptible d'être changé. Reportez-vous également à la dernière version sur la boutique en ligne.

Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates.

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

ASSMANN Electronic GmbH

58513 Lüdenscheid

Allemagne
