DN-170100 - Alimentation d'énergie non interruptible Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte SNMP pour onduleur (UPS)
Marque	Digitus
Modèle	DN-170100
Interface réseau	RJ45 Ethernet 10/100 Mbit/s
Protocoles supportés	SNMP v1/v2/v3, HTTP, Modbus TCP/IP
IPv6	Pris en charge
DHCP	Pris en charge
Alertes email	Oui
Gestion multi-utilisateurs	Oui
Tâches planifiées	Mise en marche/arrêt programmée, autotest
Historique des événements	Jusqu'à 50 000 occurrences
Historique des données	Jusqu'à 50 000 occurrences
Voyants lumineux	Power (jaune), Status (rouge), Run (vert)
Horloge système	Intégrée, avec synchronisation horaire
Systèmes d'exploitation supportés	Windows, Mac, Linux
Connexion	Via navigateur web (HTTP)
Identifiant / mot de passe par défaut	admin / admin
Contenu de la livraison	Carte SNMP, guide d'installation rapide
Certifications	CE
Fabricant	Assmann Electronic GmbH, Allemagne

FOIRE AUX QUESTIONS - DN-170100 Digitus

Comment trouver l'adresse IP de la carte SNMP ?

Utilisez l'outil SNMP-Tool fourni. Lancez le logiciel, cliquez sur « Recherche des appareils », sélectionnez le port réseau et cliquez sur « Actualiser ». L'adresse IP de la carte SNMP apparaîtra dans la liste.

Quel est l'identifiant et le mot de passe par défaut ?

L'identifiant par défaut est admin et le mot de passe par défaut est également admin.

Comment réinitialiser la carte SNMP aux paramètres d'usine ?

La notice ne mentionne pas de procédure de réinitialisation matérielle. Vous pouvez essayer de vous connecter via l'interface web et restaurer les paramètres par défaut dans la configuration. Sinon, contactez le support technique.

Quels protocoles de réseau sont supportés ?

La carte supporte SNMP v1/v2/v3, HTTP pour l'interface web, et Modbus TCP/IP. Elle supporte également IPv6 et DHCP.

Comment configurer les alertes email ?

Connectez-vous à l'interface web de la carte avec admin/admin. Dans le menu de gauche, recherchez les paramètres de notification ou d'email. Saisissez les coordonnées du serveur SMTP, votre adresse email et les destinataires. Sauvegardez la configuration.

Puis-je surveiller l'onduleur à distance sans outil SNMP ?

Oui, vous pouvez accéder à l'interface web de la carte via un navigateur en saisissant son adresse IP. Vous pouvez également utiliser Modbus TCP/IP pour une intégration dans des systèmes de gestion.

La carte supporte-t-elle les systèmes d'exploitation autres que Windows ?

Oui, la carte est compatible avec Windows, Mac et Linux. L'outil SNMP-Tool est disponible pour Windows, mais l'interface web est accessible depuis n'importe quel système.

Que signifient les voyants lumineux ?

Le voyant Power (jaune) est toujours allumé. Le voyant Status (rouge) est éteint en fonctionnement normal et allumé en cas d'alarme. Le voyant Run (vert) clignote lorsque le programme fonctionne normalement.

Comment planifier un autotest de l'onduleur ?

Connectez-vous à l'interface web, allez dans la section « Tâches planifiées » ou « Schedule ». Créez une nouvelle tâche de type « Autotest » et définissez la fréquence (par exemple, toutes les semaines). Sauvegardez.

Où puis-je télécharger le manuel utilisateur complet ?

Le manuel complet est disponible sur le site du fabricant : https://de.assmann.shop/...

MODE D'EMPLOI DN-170100 Digitus

Guide d'installation rapide

DN-170100-1

Pour

DN-170093-96 / DN-170106-07 /

DN-170130-32

1. Aperçu

La carte SNMP de Digitus prend en charge les protocoles SNMPv1/v2 et v3, elle permet la gestion d'alertes mail et d'événements, ainsi que le stockage de l'historique des données.

2. Fonctionnalités

• Prise en charge de plusieurs systèmes d'exploitation (Windows, Mac, Linux)
• L'UPS peut être surveillée à distance via le réseau
• Possibilité de réaliser une interface utilisateur basée sur le réseau
• Prise en charge des alertes mail
• Gestion des autorisations multi-utilisateurs
• Prise en charge du DHCP
• Prise en charge de l'autotest à distance, de l'arrêt et du redémarrage des fonctions de l'UPS (support UPS requis)
• Prise en charge des tâches planifiées (autotest programmé, mise en marche et arrêt)

• Historique des événements et fonctions de stockage de l'historique des données

• Surveillance et gestion à distance de l'UPS peuvent être effectuées via HTTP, SNMP, Modbus TCP/IP

• Gestion complète des événements (y compris l'enregistrement et la notification des événements)

3. Caractéristiques

1. Méthodes de mise en réseau : Réseau local basé sur IP
2. Gestion des droits des utilisateurs (sécurisée, confidentielle et fiable)
3. Prise en charge de la configuration des pages web
4. Prise en charge de la fonction de tâches planifiées (mise en marche/arrêt planifié de l'UPS, décharge planifiée de la batterie, etc.)
5. Prise en charge de historique des événements (50 000 occurrences) et du stockage de l'historique des données (50 000 occurrences)
6. Horloge système intégrée avec durée de vie extrêmement longue, prise en charge du chronométrage automatique pour la synchronisation de l'heure

7. Prise en charge de SNMPv1/v2/v3, HTTP, protocoles réseau Modbus TCP/IP

8. Prise en charge du IPV6

4. Contenu de la livraison

• DIGITUS® Carte SNMP
- Guide d'installation rapide

5. Interface réseau

Interface RJ45 Ethernet 10/100M pour le raccordement à un commutateur

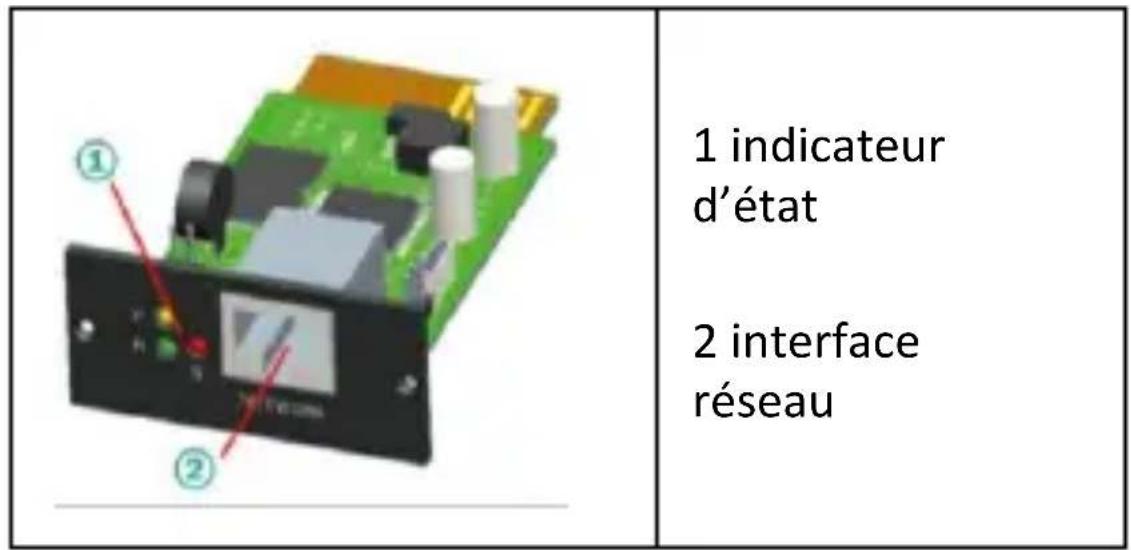

1 indicateur d'état 2 interface réseau

5.1 Description des voyants lumineux

• « Power » : indicateur d'état jaune, toujours allumé
• « Status » : Indicateur d'état rouge (État), éteint en fonctionnement normal, toujours allumé lorsqu'une alarme ou un défaut est généré

- « Run » : indicateur d’état vert, clignote lorsque le programme fonctionne normalement

5.2 Installation et connexions

• Insérez la carte SNMP dans l'emplacement de l'UPS prévu à cet effet (Intelligent Slot).
• Connectez la carte SNMP à l'ordinateur à l'aide d'un câble réseau.

6. Installation et utilisation de SNMP-Tool

Téléchargez les fichiers d'installation à partir de

https://de.assmann.shop/en/IT-Infrastructure/Uninterruptible-Power-Supply-UPS/UPS-Accessories/SNMP-WEB-Card-for-DIGITUS-OnLine-UPS-Units.html

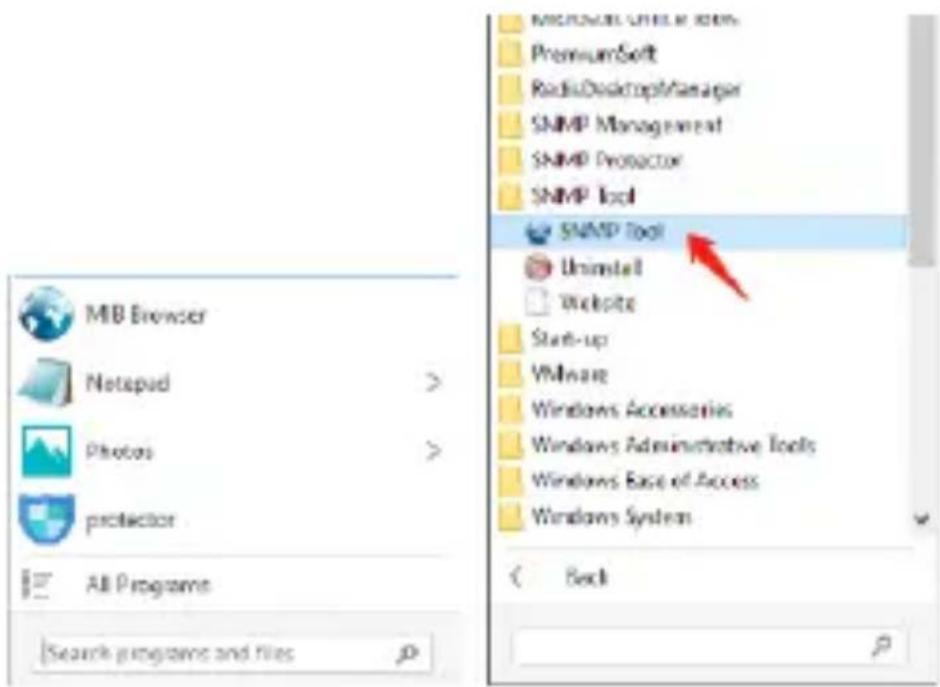

et exécutez "SNMP_Tool" pour commencer l'installation du logiciel. Après l'installation, vous trouverez l'icône du logiciel dans « menu Démarrer>Toutes les applications>SNMP_Tool ».

MICROVAL OFFICE & REN PremiumSoft Radio/Desktop/Manager SNMP Management SNMP Protector SNMP Tool SNMP Tool Uninstall Website Start-up VMware Windows Accessories Windows Administrative Tools Windows Base of Access Windows System Back MB Browser Netepad > Photos > protector All Programs Search programs and files

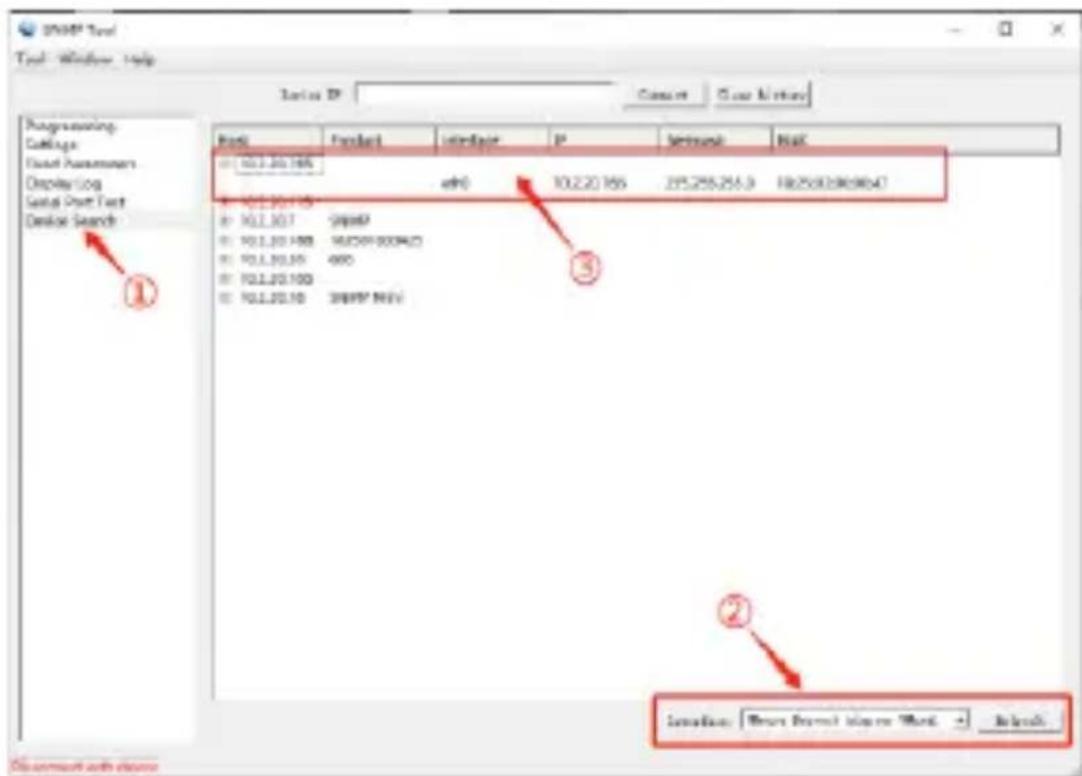

Recherche de l'adresse IP de l'appareil : Recherchez l'adresse IP de la carte SNMP avec « SNMP-Tool » installé.

1. Cliquez sur « Recherche des appareils ».
2. Sélectionnez le port réseau et cliquez sur « Actualiser » pour obtenir l'IP de la carte SNMP sur le LAN.

DOS SGP Tool Tool Window Help Server ID: Console Clear Inventory Programming Codings Default Parameters Display Log Setup Print Text Device Search Rank Product Interface P Setpoint Mask 10.2.20.165 490 10.2.20.165 275.255.255.3 186250028698047 10.2.20.165 490 10.2.20.165 99999 10.2.20.165 100000/000423 10.2.20.165 490 10.2.20.165 10.2.20.165 39999/REV ① ② Location: Short Version Image Tools Refresh... Discount with access

7. Connexion en ligne

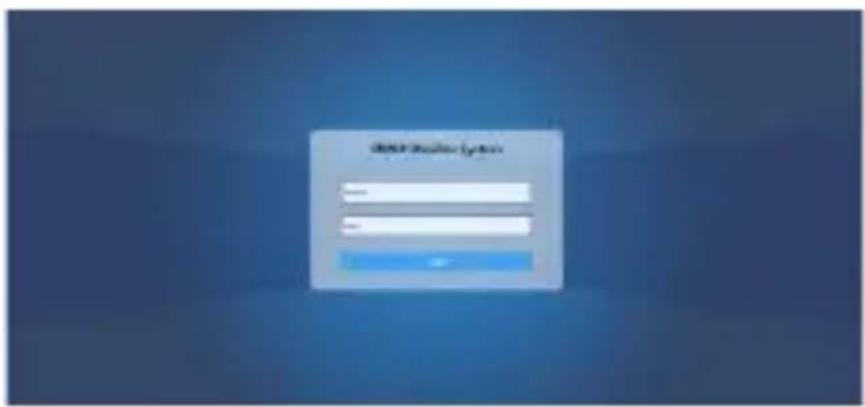

Saisissez l'adresse IP dans le navigateur pour vous connecter au système de surveillance SNMP.

Remarque : Avant de vous connecter, changez l'adresse IP du PC et assurez-vous que l'adresse IP du PC et l'adresse IP de la carte SNMP se trouvent dans le même segment de réseau.

Identifiant par défaut : admin Mot de passe par défaut : admin

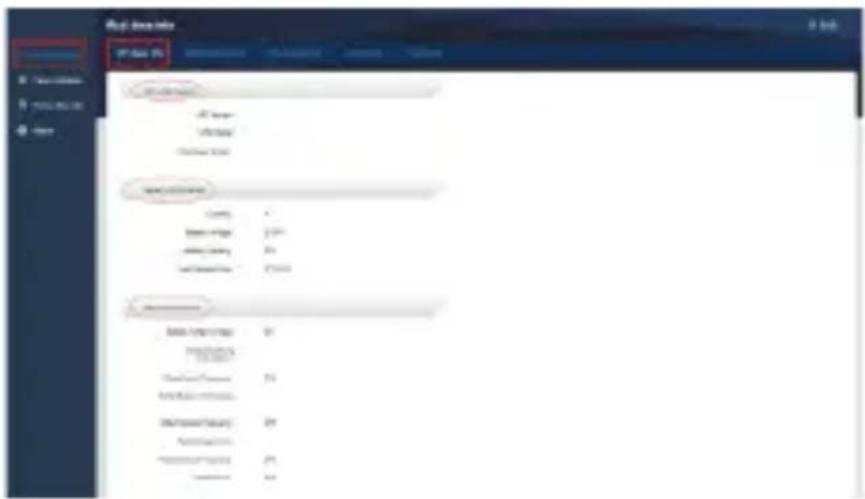

Une fois la connexion réussie, la page principale s'affiche comme suit et vous pouvez cliquer sur le menu de gauche pour configurer les fonctions correspondantes.

Map Data Info OP Data 1% Data 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.0 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5.0

Remarque : Pour plus de détails, veuillez consulter le manuel utilisateur dans la boutique en ligne :

https://de.assmann.shop/en/IT-Infrastructure/Uninterruptible-Power-Supply-UPS/UPS-Accessories/SNMP-WEB-Card-for-DIGITUS-OnLine-UPS-Units.html

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans le contenu de la livraison. Si la Déclaration de Conformité est manquante, vous pouvez la demander par courrier à l'adresse du fabricant indiquée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
