DN170074 - Alimentation d'énergie non interruptible Digitus - Notice d'utilisation et mode d'emploi gratuit

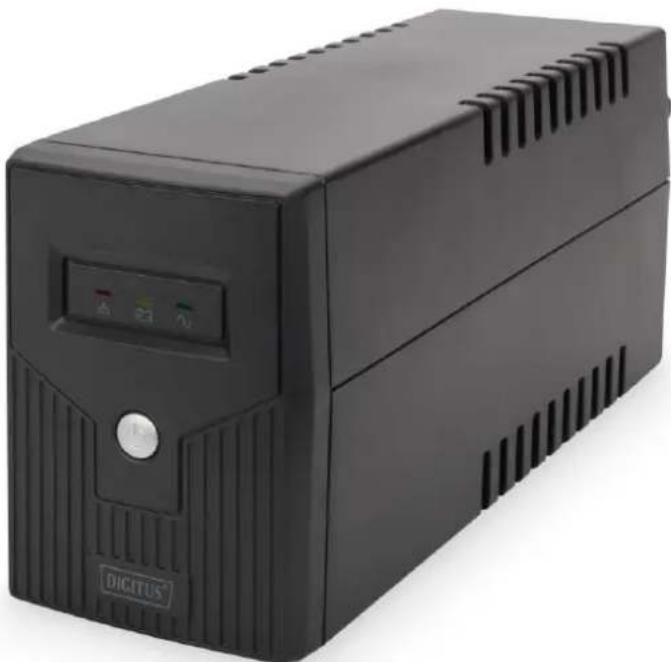

Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	Digitus
Modèle	DN170074
Capacité nominale	1000 VA
Technologie	Line Interactive avec AVR
Tension d'entrée	230 V AC
Tension de sortie	230 V AC
Batterie	Plomb-acide étanche 12 V DC, 6 cellules
Autonomie typique	Variable selon charge, jusqu'à plusieurs minutes
Connectiques	Prises de sortie secteur, ports USB/RJ45 en option
Protection	Parasurtenseur, court-circuit, surcharge, surchauffe
Indicateurs	LED vert/jaune/rouge (ou LCD selon version)
Alarme sonore	Oui, signal en mode batterie ou défaut
Démarrage à froid	Oui, possible sans secteur
Entretien	Batterie remplaçable par un professionnel ; nettoyer avec chiffon sec
Sécurité	Mise à la terre obligatoire ; ne pas ouvrir ; éviter liquides et objets métalliques
Température d'utilisation	0°C à 40°C, max 40°C
Poids (approx.)	Environ 8 kg
Dimensions (approx.)	300 x 100 x 200 mm (L x H x P)

FOIRE AUX QUESTIONS - DN170074 Digitus

Comment recharger la batterie de l'onduleur ?

Branchez l'onduleur sur secteur, allumez-le et laissez-le charger sans charge connectée pendant au moins 6 heures.

Que faire si l'alarme sonore retentit en continu alors que le secteur est normal ?

Cela indique une surcharge. Vérifiez que la puissance totale des appareils connectés ne dépasse pas 1000 VA.

Puis-je brancher une multiprise sur l'onduleur ?

Non, il est interdit de brancher une barrette multiprise ou un limiteur de surtension sur la sortie de l'onduleur.

Comment effectuer un démarrage à froid ?

En cas de panne secteur, appuyez simplement sur l'interrupteur d'alimentation pour allumer l'onduleur sur batterie.

Quels appareils puis-je connecter à l'onduleur ?

Cet onduleur est conçu pour des équipements informatiques (PC, moniteur). Ne pas utiliser pour des appareils médicaux, chauffages, aspirateurs.

Comment nettoyer l'onduleur ?

Débranchez-le avant nettoyage. Utilisez un chiffon sec ; n'utilisez pas de détergents liquides ou en spray.

Que faire si le temps de secours est réduit ?

Vérifiez la charge (débranchez des appareils non critiques) et rechargez la batterie pendant au moins 8 heures. Si le problème persiste, remplacez la batterie.

Peut-on remplacer la batterie soi-même ?

Non, l'ouverture de l'appareil est dangereuse. Faites remplacer la batterie par un professionnel en respectant les précautions (débrancher les pôles, porter des gants).

Que signifie le voyant jaune clignotant ?

Le voyant jaune clignote en mode batterie, indiquant une alimentation sur batterie (tension secteur anormale).

Où trouver la déclaration de conformité ?

Vous pouvez la demander par courrier à ASSMANN Electronic GmbH, Auf dem Schüffel 3, 58513 Lüdenscheid, Allemagne, ou consulter le site www.assmann.com.

MODE D'EMPLOI DN170074 Digitus

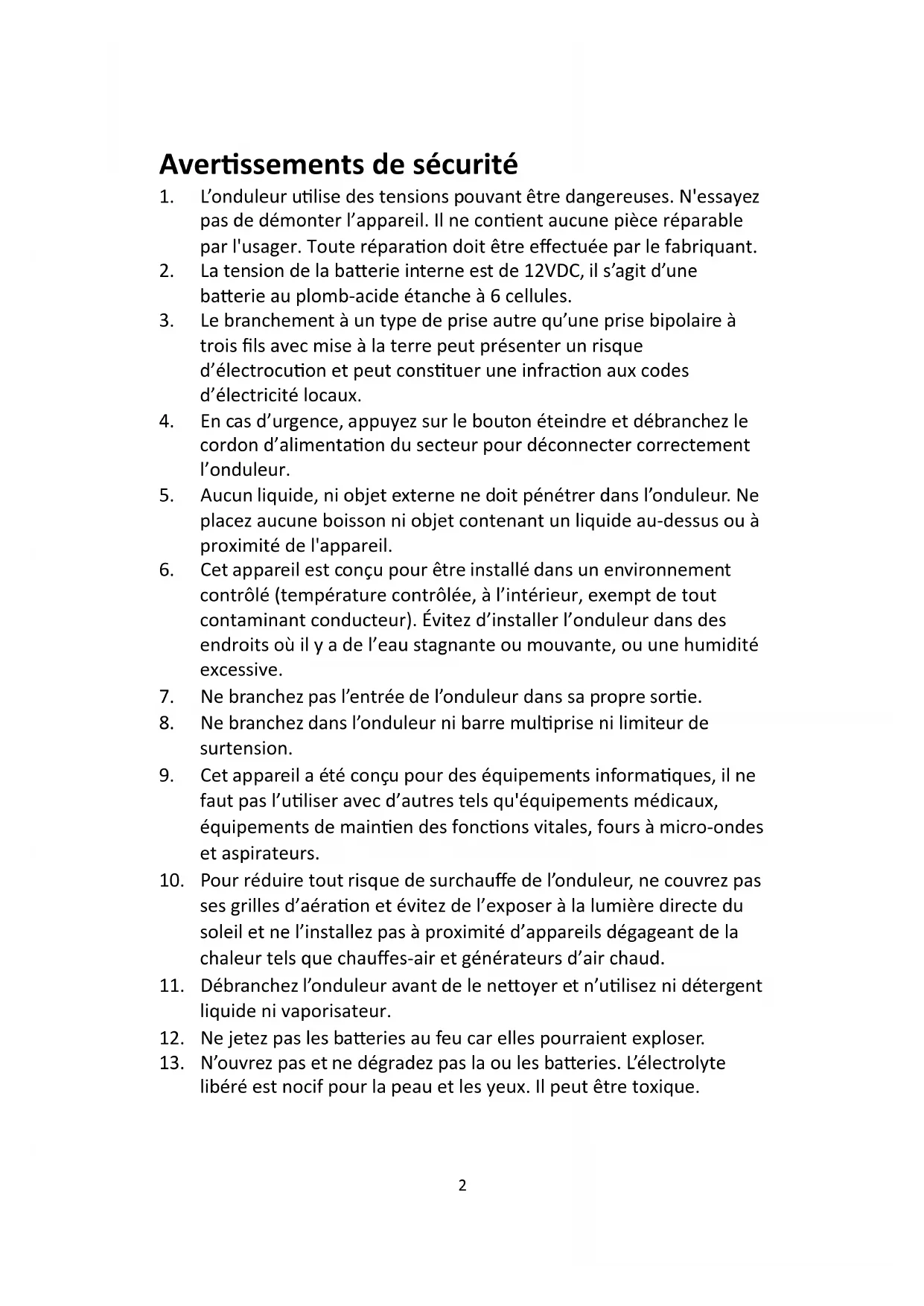

Avertissements de sécurité

1. L'onduleur utilise des tensions pouvant être dangereuses. N'essayez pas de démonter l'appareil. Il ne contient aucune pièce réparable par l'usager. Toute réparation doit être effectuée par le fabricant.
2. La tension de la batterie interne est de 12VDC, il s'agit d'une batterie au plomb-acide étanche à 6 cellules.
3. Le branchement à un type de prise autre qu'une prise bipolaire à trois fils avec mise à la terre peut présenter un risque d'électrocution et peut constituer une infraction aux codes d'électricité locaux.
4. En cas d'urgence, appuyez sur le bouton éteindre et débranchez le cordon d'alimentation du secteur pour déconnecter correctement l'onduleur.
5. Aucun liquide, ni objet externe ne doit pénétrer dans l'onduleur. Ne placez aucune boisson ni objet contenant un liquide au-dessus ou à proximité de l'appareil.
6. Cet appareil est conçu pour être installé dans un environnement contrôlé (température contrôlée, à l'intérieur, exempt de tout contaminant conducteur). Évitez d'installer l'onduleur dans des endroits où il y a de l'eau stagnante ou mouvante, ou une humidité excessive.
7. Ne branchez pas l'entrée de l'onduleur dans sa propre sortie.
8. Ne branchez pas dans l'onduleur ni barre multiprise ni limiteur de surtension.
9. Cet appareil a été conçu pour des équipements informatiques, il ne faut pas l'utiliser avec d'autres tels qu'équipements médicaux, équipements de maintien des fonctions vitales, fours à micro-ondes et aspirateurs.
10. Pour réduire tout risque de surchauffe de l'onduleur, ne couvrez pas ses grilles d'aération et évitez de l'exposer à la lumière directe du soleil et ne l'installez pas à proximité d'appareils dégageant de la chaleur tels que chauffe-air et générateurs d'air chaud.
11. Débranchez l'onduleur avant de le nettoyer et n'utilisez ni détergent liquide ni vaporisateur.
12. Ne jetez pas les batteries au feu car elles pourraient exploser.
13. N'ouvrez pas et ne dégradez pas la ou les batteries. L'électrolyte libéré est nocif pour la peau et les yeux. Il peut être toxique.
14. Une batterie peut présenter un risque de choc électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être respectées lors de manipulation de batteries :
15. Enlevez tout ce qui est montre, bagues et autres objets métalliques.
16. Utilisez des outils ayant des manches isolants.
17. Portez des gants et des bottes en caoutchouc.
18. Ne posez ni outils ni objets métalliques au-dessus des batteries.
19. Débranchez la source de charge avant de connecter/déconnecter les bornes de la batterie.
20. L'entretien des batteries doit être effectué ou supervisé par un personnel connaissant les batteries et les précautions nécessaires. Tenir toute personne non autorisée à l'écart des batteries.
21. Remplacez les batteries par le même nombre et le même type de batterie plomb-acide étanche. La température ambiante maximale doit être de 40°C.
22. Au cours de l'installation de cet équipement, il faut vérifier que la somme des courants de fuite de l'onduleur et des charges connectées ne dépasse pas 3,5 mA.
23. Attention, risque d'électrocution, même après le débranchement de cet appareil du secteur, une tension dangereuse pouvant rester accessible due à la tension fournie par la batterie. L'alimentation fournie par la batterie doit donc être déconnectée des pôles positif et négatif de la batterie avant toute opération d'entretien ou d'intervention sur l'onduleur.

1. Contenu de l'emballage

• Unité principale : Onduleur • Guide d'installation rapide de l'onduleur
• Licence d'utilisation du logiciel de l'onduleur • Cordon d'alimentation (entrée et sortie)

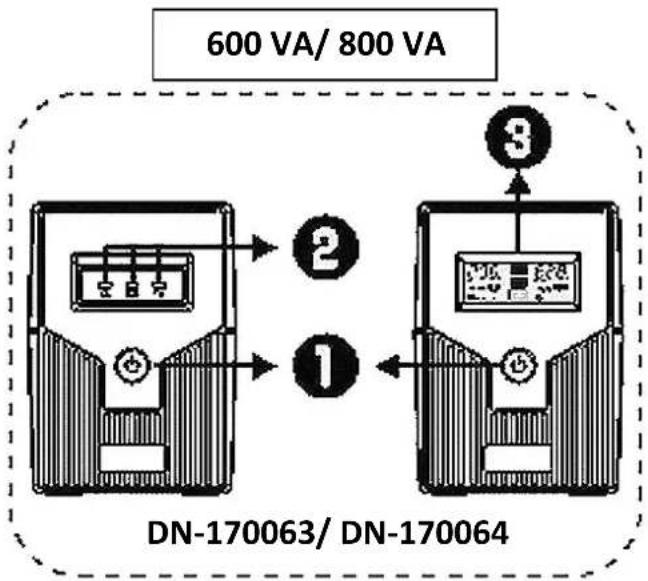

2. Voyants LED

• Mode CA : La LED verte s'allume (600 – 1000 V), la LED verte de gauche s'allume et les autres LED vertes (1 à 4) s'allument progressivement pour indiquer le niveau de charge (1500 V, 2000 V).
• Mode batterie : La LED jaune clignote (600 – 1000 V), la LED verte de gauche s'allume et les autres LED vertes (1 à 4) s'allument progressivement pour indiquer le niveau de charge (1500 V, 2000 V).
• Mode d'erreur : La LED rouge s'allume.


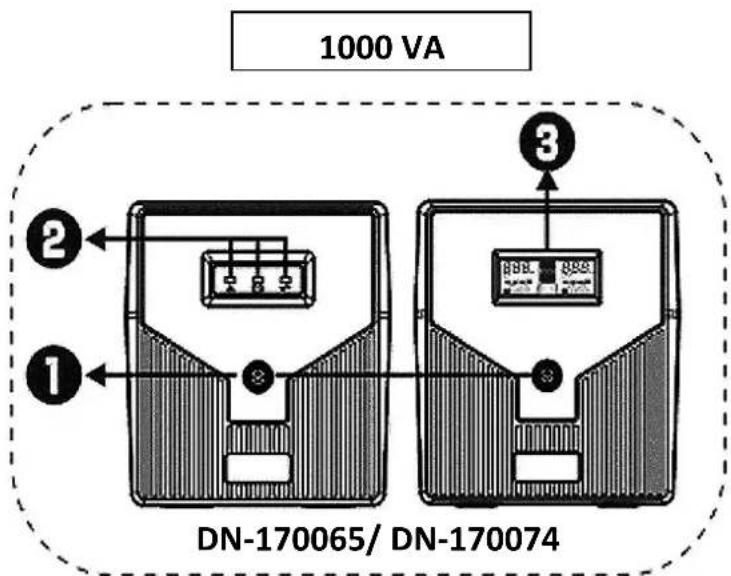

1000 VA ① ② ③ DN-170065/ DN-170074

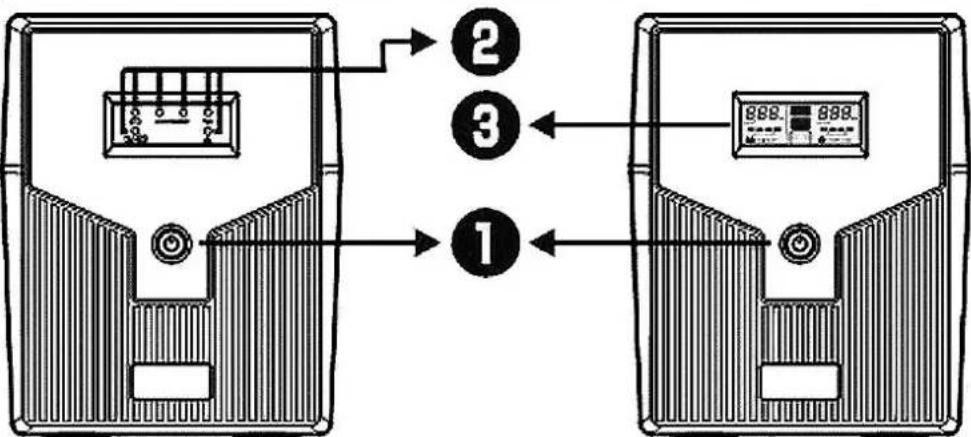

1500 VA / 2000 VA

DN-170066 / DN-170075 / DN-170076

Voyant LCD

1 888 VAC INPUT BATT. LEVEL LOW BATT. AC MODE BATT. MODE FAULT OUTPUT LOAD LEVEL OVER LOAD 2 3 4 5 6 7 8

1. Tension d'entrée
2. Tension de sortie
3. Mode CA (UPS en mode AVR, le voyant clignote)
4. Mode batterie (si la tension d'entrée CA est anormale, le voyant s'allume)
5. Niveau de batterie (puissance de la batterie)
6. Niveau de batterie faible (lorsque la tension de la batterie est faible, le voyant clignote)
7. État de charge (pourcentage de charge)
8. Surcharge (si la sortie est surchargée, ce voyant clignote)
9. Mode d'erreur (ce voyant s'allume lorsque l'UPS est en mode d'erreur, p. ex. court-circuit, surcharge)

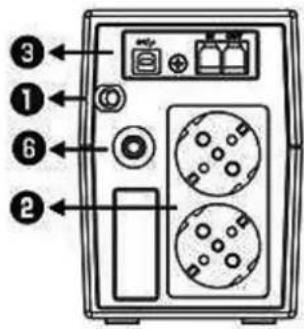

Face arrière:

600 VA/ 800 VA

1000 VA

1500 VA / 2000 VA

1. Entrée CA
2. Prises de sortie
3. USB et RJ11 (en option)
4. USB et RS232 (au choix)
5. RJ45 (au choix)
6. Coupe-circuit

1. Inspection

Sortez l'onduleur de son emballage et vérifiez qu'il n'a pas été endommagé pendant le transport. Si vous décelez des dommages, reballez et retournez l'appareil au lieu d'achat.

2. Charge

Cet appareil est expédié de l'usine avec sa batterie interne complètement chargée. Toutefois, une partie de la charge peut être perdue lors de l'expédition et la batterie doit être rechargée avant l'utilisation de l'appareil. Branchez l'onduleur dans une source d'alimentation appropriée, l'allumez et le laissez se recharger complètement pendant au moins 6 heures (sans aucun équipement électrique, tel que ordinateur, moniteur, etc., connecté).

6 heures

3. Emplacement

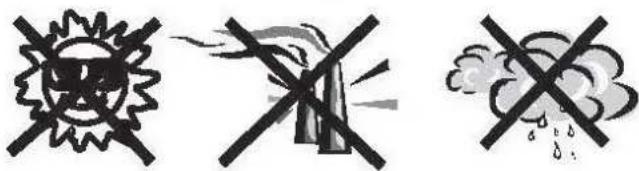

Installez l'onduleur dans un environnement protégé avec un flux d'air suffisant autour de l'unité, exempt de poussière excessive, de vapeurs corrosives et de contaminants conducteurs. N'utilisez pas l'onduleur dans un environnement où la température ambiante ou l'humidité est élevée.

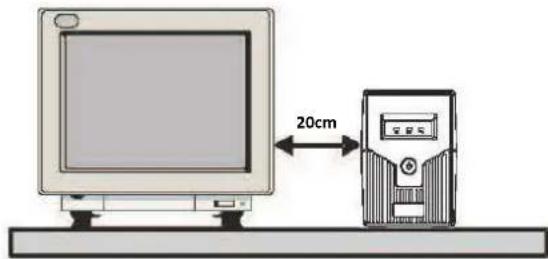

D'autre part, éloignez l'onduleur du moniteur d'au moins 20 cm pour éviter toute interférence.

20cm

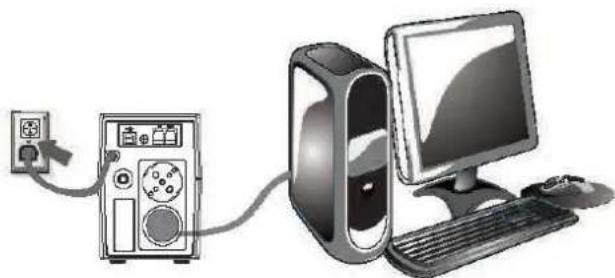

4. Connexion

Branchez l'onduleur dans une prise à 2 pôles et 3 fils mise à la terre. Vous pouvez connecter un équipement informatique à chacune des prises situées à l'arrière de l'onduleur.

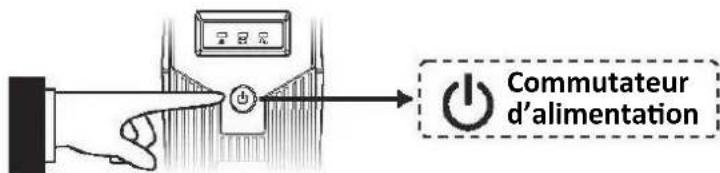

Appuyez sur l'interrupteur d'alimentation pour allumer l'onduleur. Appuyez à nouveau sur l'interrupteur d'alimentation pour allumer l'onduleur.

Commutateur d'alimentation

6. Démarrage à froid

Toutes les séries sont équipées d'un Démarrage à froid. En cas de panne de courant, il suffit simplement d'appuyer sur l'interrupteur d'alimentation pour démarrer l'onduleur.

1. TROUBLE SHOOTING

Symptôme	Cause possible	Action proposée
Appuyez sur OPEN pour ouvrir le plateau	1. Batterie faible	1. Charger la batterie pendant 8 heures max.
	2. Batterie défectueuse	2. La remplacer avec une batterie du même type
	3. L'interrupteur d'alimentation n'a pas appuyé	3. Appuyez de nouveau sur l'interrupteur d'alimentation
Alarme sonore continue et alimentation secteur normale	Surcharge de l'onduleur	Vérifiez que la charge correspond à la capacité de l'onduleur spécifiée dans les spécifications
En cas de panne de courant, le temps de secours est réduit	1. Surcharge de l'onduleur	1. Retirez certains équipements non critiques
	2. La tension de la batterie est trop faible	2. Chargez la batterie pendant au moins 8 heures
	3. La défectuosité la de la batterie est due à une utilisation incorrecte ou dans un environnement à température élevée	3. La remplacer avec une batterie du même type
Alimentation secteur normale mais témoin jaune clignotant	Cordon d'alimentation non branché correctement	Branchez correctement le cordon d'alimentation

Le contenu du guide d'utilisation est susceptible d'être changé. Reportez-vous également à la dernière version sur la boutique en ligne.

Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates.

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

ASSMANN Electronic GmbH

58513 Lüdenscheid
