Type de produit	Alimentation d'énergie non interruptible (onduleur)
Marque	Digitus
Modèle	DN-170110
Capacité	600 VA
Tension d'entrée	220/230/240 V CA
Plage de tension d'entrée	162 à 290 V CA
Régulation de tension (mode batterie)	+/- 10 %
Fréquence	50 Hz ou 60 Hz
Forme d'onde de sortie	Onde sinusoïdale simulée
Batterie	12 V / 7 Ah (plomb-acide étanche)
Temps de charge	6 à 8 heures pour 90 % après décharge complète
Temps de transfert	2 à 6 ms
Chargeur USB	5 V / 2 A max.
Dimensions (L x P x H)	293 x 202 x 93 mm
Poids	4,5 kg
Niveau de bruit	< 40 dB
Environnement de fonctionnement	0 à 40 °C, 0 à 90 % HR sans condensation
Protection	Contre décharge, surcharge et surtension
Fonctions principales	Régulateur de tension automatique (AVR), démarrage à froid, redémarrage automatique
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de liquide
Sécurité	Ne pas démonter ; tension dangereuse même débranché ; batterie plomb-acide étanche ; ne pas exposer à l'eau
Pièces détachées et réparabilité	Batterie remplaçable par le même type ; aucune pièce réparable par l'utilisateur
Informations générales	Conçu pour équipements informatiques ; ne pas utiliser avec des appareils médicaux ou électroménagers

FOIRE AUX QUESTIONS - DN-170110 Digitus

Comment charger la batterie pour la première fois ?

Branchez l'onduleur sur une prise secteur, allumez-le et laissez-le charger pendant au moins 6 heures sans aucun équipement connecté.

Que faire si l'onduleur émet une alarme sonore continue ?

Une alarme continue indique une surcharge ou une panne. Débranchez certains appareils pour réduire la charge ou vérifiez que la puissance ne dépasse pas la capacité de l'onduleur (600 VA).

Puis-je brancher un aspirateur ou un micro-ondes sur l'onduleur ?

Non, cet onduleur est conçu uniquement pour les équipements informatiques. N'y branchez pas d'appareils électroménagers ou médicaux.

Comment réaliser un démarrage à froid ?

En cas de panne secteur, appuyez simplement sur l'interrupteur d'alimentation pour démarrer l'onduleur sur batterie.

Le voyant jaune clignote alors que le secteur est normal. Que faire ?

Vérifiez que le cordon d'alimentation est correctement branché. Si le problème persiste, contactez le support.

Quelle est la durée de vie de la batterie ?

La batterie plomb-acide étanche dure généralement 3 à 5 ans selon l'utilisation et la température ambiante. Remplacez-la par une batterie de même type (12 V / 7 Ah).

L'onduleur peut-il être utilisé avec un générateur ?

Il est déconseillé car la tension du générateur peut être instable. Branchez l'onduleur directement sur une prise secteur avec mise à la terre.

Comment nettoyer l'onduleur ?

Débranchez l'onduleur, puis nettoyez-le avec un chiffon sec. N'utilisez jamais de détergent liquide ou de spray.

Puis-je remplacer la batterie moi-même ?

Oui, la batterie est accessible en retirant le couvercle. Utilisez une batterie identique (12V/7Ah) et respectez les précautions de sécurité (gants, outils isolés).

Que faire en cas de panne de courant prolongée ?

L'onduleur fournit une autonomie limitée. Une fois la batterie déchargée, il s'éteint automatiquement. Lorsque le secteur revient, il se redémarre automatiquement.

MODE D'EMPLOI DN-170110 Digitus

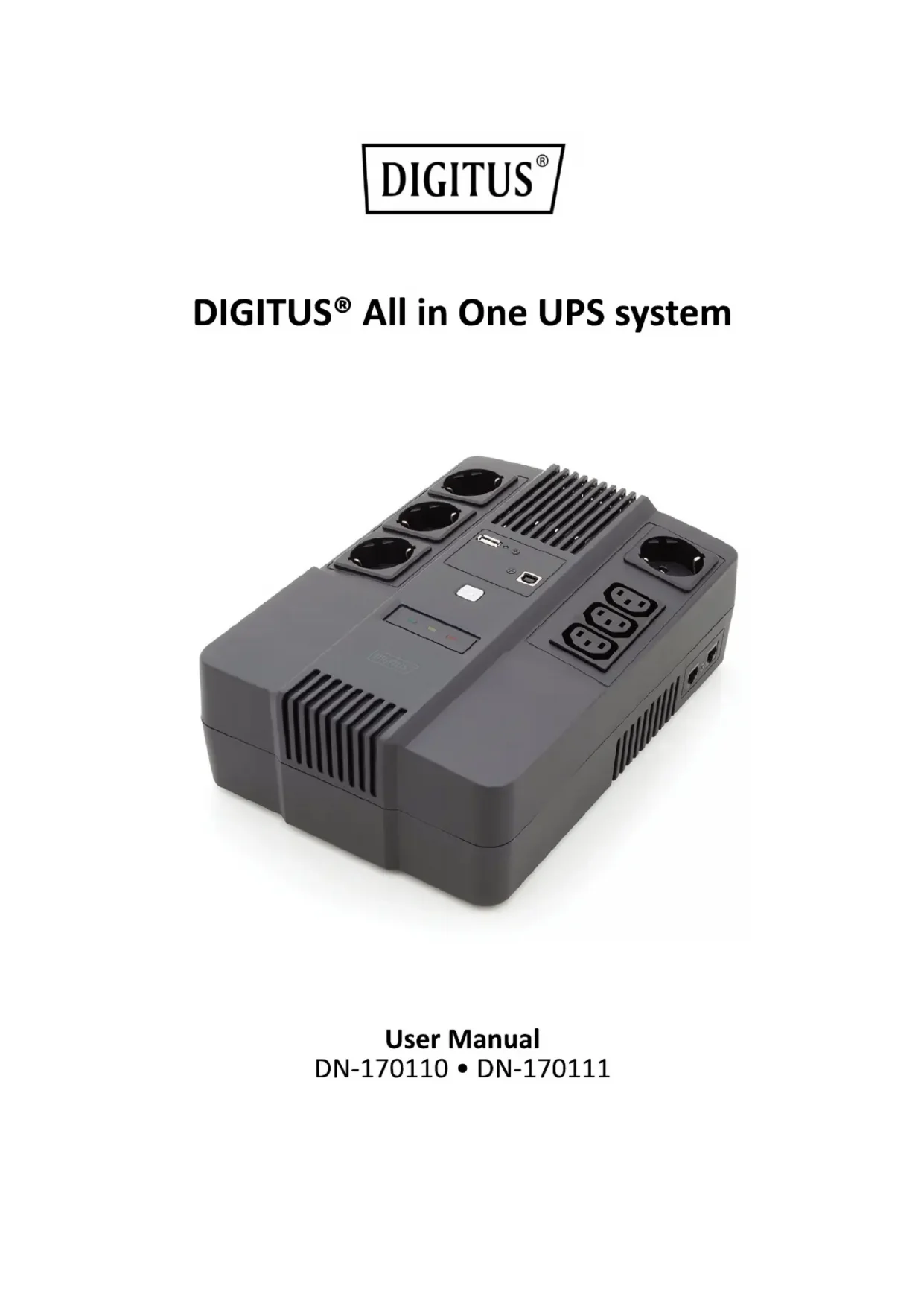

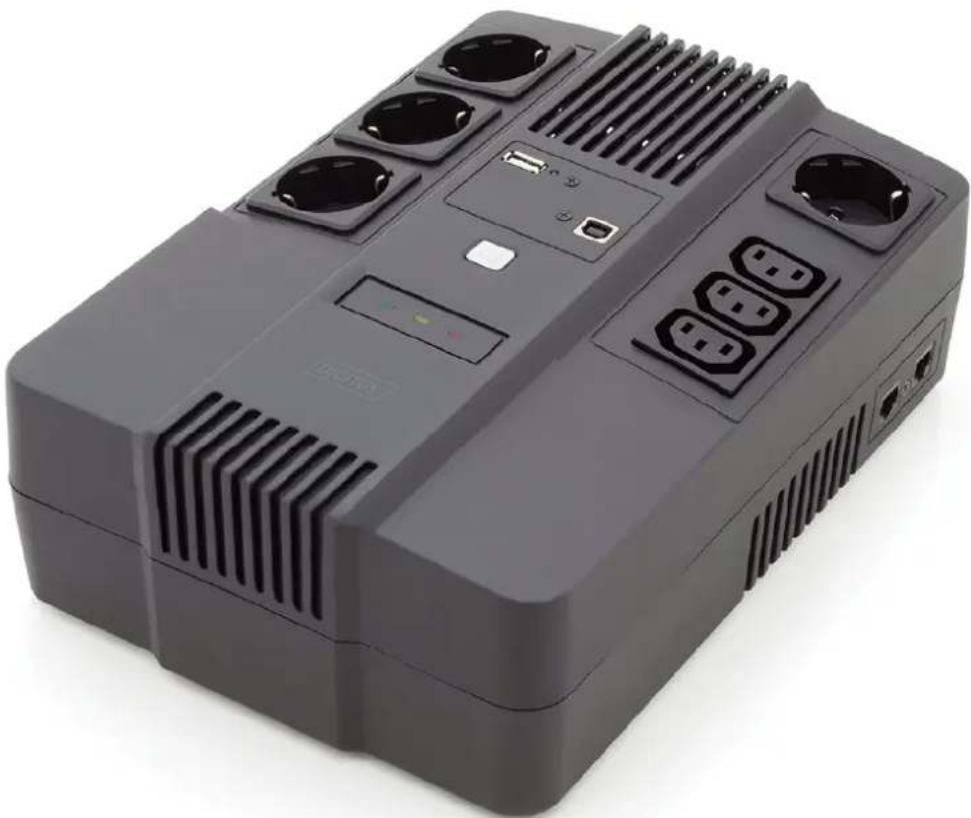

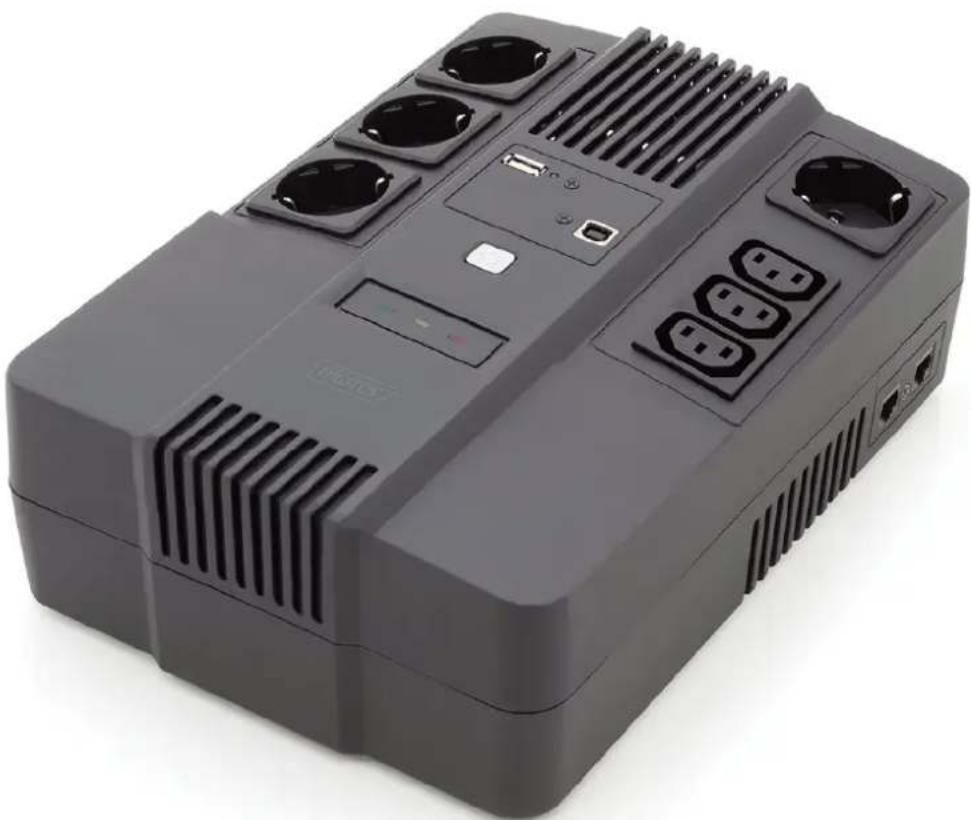

Système d'alimentation sans interruption (onduleur) tout-en-un DIGITUS®

Guide d'utilisation DN-170110 • DN-170111

Avertissements de sécurité

1. L'onduleur utilise des tensions pouvant être dangereuses. N'essayez pas de démonter l'appareil. Il ne contient aucune pièce réparable par l'usager. Toute réparation doit être effectuée par le fabriquant.

2. La tension de la batterie interne est de 12VDC, il s'agit d'une batterie au plomb-acide étanche à 6 cellules.

3. Le branchement à un type de prise autre qu'une prise bipolaire à trois fils avec mise à la terre peut présenter un risque d'électrocution et peut constituer une infraction aux codes d'électricité locaux.

4. En cas d'urgence, appuyez sur le bouton éteindre et débranchez le cordon d'alimentation du secteur pour déconnecter correctement l'onduleur.

5. Aucun liquide, ni objet externe ne doit pénétrer dans l'onduleur. Ne placez aucune boisson ni objet contenant un liquide au-dessus ou à proximité de l'appareil.

6. Cet appareil est conçu pour être installé dans un environnement contrôlé (température contrôlée, à l'intérieur, exempt de tout contaminant conducteur). Évitez d'installer l'onduleur dans des endroits où il y a de l'eau stagnante ou mouvante, ou une humidité excessive.

7. Ne branchez pas l'entrée de l'onduleur dans sa propre sortie.

8. Ne branchez dans l'onduleur ni barre multiprise ni limiteur de surtension.

9. Cet appareil a été conçu pour des équipements informatiques, il ne faut pas l'utiliser avec d'autres tels qu'équipements médicaux, équipements de maintien des fonctions vitales, fours à micro-ondes et aspirateurs.

10. Pour réduire tout risque de surchauffe de l'onduleur, ne couvrez pas ses grilles d'aération et évitez de l'exposer à la lumière directe du soleil et ne l'installez pas à proximité d'appareils dégageant de la chaleur tels que chauffes-air et générateurs d'air chaud.

11. Débranchez l'onduleur avant de le nettoyer et n'utilisez ni détergent liquide ni vaporisateur.

12. Ne jetez pas les batteries au feu car elles pourraient exploser.

13. N'ouvrez pas et ne dégradez pas la ou les batteries. L'électrolyte libéré est nocif pour la peau et les yeux. Il peut être toxique.

14. Une batterie peut présenter un risque de choc électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être respectées lors de manipulation de batteries :

- Enlevez tout ce qui est montre, bagues et autres objets métalliques.

- Utilisez des outils ayant des manches isolés.

- Portez des gants et des bottes en caoutchouc.

- Ne posez ni outils ni objets métalliques au-dessus des batteries.

- Débranchez la source de charge avant de connecter/déconnecter les bornes de la batterie.

1. L'entretien des batteries doit être effectué ou supervisé par un personnel connaissant les batteries et les précautions nécessaires. Tenir toute personne non autorisée à l'écart des batteries.

2. Remplacez les batteries par le même nombre et le même type de batterie plomb-acide étanche. La température ambiante maximale doit être de 40°C.

3. Cet équipement de type A, doté d'une batterie pré installée par le fournisseur, peut être installé et manipulé par un personnel non spécialisé.

4. Au cours de l'installation de cet équipement il faut vérifier que la somme des courants de fuite de l'onduleur et des charges connectées ne dépasse pas 3,5 mA.

5. Attention, risque d'électrocution, même après le débranchement de cet appareil du secteur, une tension dangereuse pouvant rester accessible due à la tension fournie par la batterie. L'alimentation fournie par la batterie doit donc être déconnectée des pôles positif et négatif de la avant toute opération d'entretien ou d'intervention sur l'onduleur.

6. La prise secteur alimentant l'onduleur doit être à proximité de l'onduleur et facilement accessible.

INTRODUCTION

Cet onduleur est spécialement conçu pour les ordinateurs personnels. Avec son poids léger et son faible encombrement, il s'adapte parfaitement à tout environnement de travail restreint. Cette gamme d'onduleurs est équipée d'un régulateur de tension automatique (AVR) pour stabiliser la plage de tension d'entrée. Il est également doté de la fonction de démarrage à froid. Cette fonction permet de démarrer l'onduleur sans alimentation secteur. Ses caractéristiques sont énormes bien qu'il soit un petit onduleur :

• Le contrôle par microprocesseur garantit une grande fiabilité
- Équipé d'un régulateur de tension automatique (AVR)
- En option, fonction d'énergie verte pour l'économie d'énergie
• Démarrage à froid
- Redémarrage automatique lorsque l'alimentation secteur est rétablie
• Léger et compact
• Protection contre les surcharges secteur

CONTENU DE L'EMBALLAGE

• Unité principale : Onduleur
- Guide d'installation rapide de l'onduleur
• CD logiciel
• Cordon d'alimentation (entrée et sortie)

SPÉCIFICATION

Capacité	VA	600VA	800VA
Entrée	Tension	220 V CA/230 V CA/240 V CA
	Plage de tensions	162 à 290 V CA
Sortie	Régulation de tension (mode batterie)	+/- 10 %
	Fréquence	50 Hz ou 60 Hz
	Régulation de fréquence (mode batterie)	+/- 1 Hz
	Forme d'onde de sortie	Onde sinusoidale simulée
Batterie	Type de batterie	12 V/7 AH x 1	12 V/9 AH x 1
	Temps de charge	6-8 heures à 90% après une décharge complète
Temps de transfert	Typique	2-6 ms
Chargeur USB	Typique	5 V/2 A Max.
Indicateur	Mode CA	Témoin vert allumé
	Mode batterie	Témoin jaune allumé
	Mode panne	Témoin rouge allumé
Alarme sonore	Mode secours	Alarme sonore toutes les 10 secondes
	Batterie faible	Alarme sonore chaque seconde
	Surcharge	Alarme sonore toutes les 0,5 seconde
	Panne	Alarme sonore continue
Protection	Protection complète	Protection contre toute décharge, surcharge et surtension
Physiques	Dimension (mm), L x P x H	293 x 202 x 93
	Poids	4,5 kg	5,2 kg
Environnement	Environnement de fonctionnement	0-90% HR @ 0-40°C (sans condensation)
	Niveau de bruit	< 40 dB

DESCRIPTION DU SYSTÈME

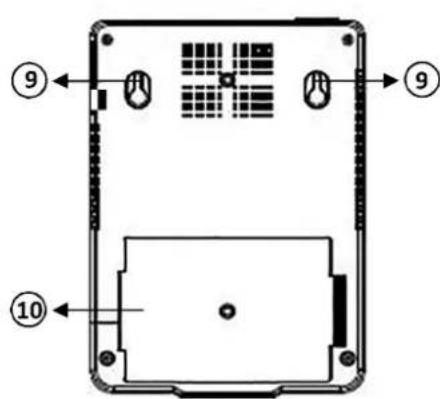

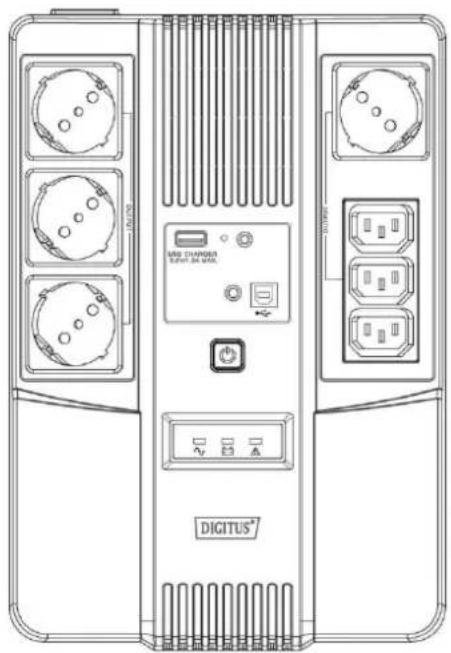

Présentation du produit :

1. Commutateur d'alimentation
2. Voyant
3. Chargeur USB
4. Port USB
5. Entrée
6. Bypass
7. Sortie
8. Port RJ45
9. Trous de montage
10. Couvercle de la batterie

DIGITUS® USB CHANDER SUPPORT 34 WAC

⑤

• Mode CA : Témoin vert allumé
• Mode batterie : Témoin jaune clignotant
• Mode panne : Témoin rouge allumé

1. Inspection

Sortez l'onduleur de son emballage et vérifiez qu'il n'a pas été endommagé pendant le transport. Si vous décelez des dommages, remballez et retournez l'appareil au lieu d'achat.

2. Charge

Cet appareil est expédié de l'usine avec sa batterie interne complètement chargée. Toutefois, une partie de la charge peut être perdue lors de l'expédition et la batterie doit être rechargée avant l'utilisation de l'appareil. Branchez l'onduleur dans une source d'alimentation appropriée, l'allumer et le laisser se recharger complètement pendant au moins 6 heures (sans aucun équipement électrique, tel que ordinateur, moniteur, etc., connecté).

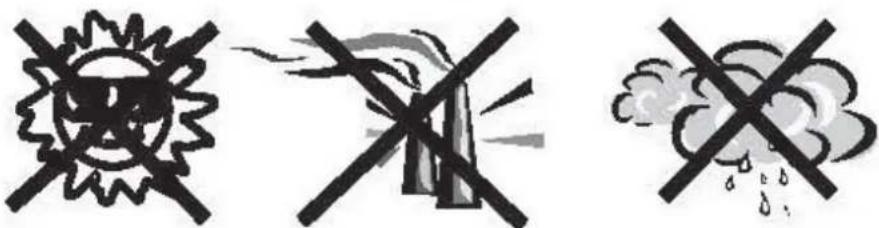

Installez l'onduleur dans un environnement protégé avec un flux d'air suffisant autour de l'unité, exempt de poussière excessive, de vapeurs corrosives et de contaminants conducteurs. N'utilisez pas l'onduleur dans un environnement où la température ambiante ou l'humidité est élevée.

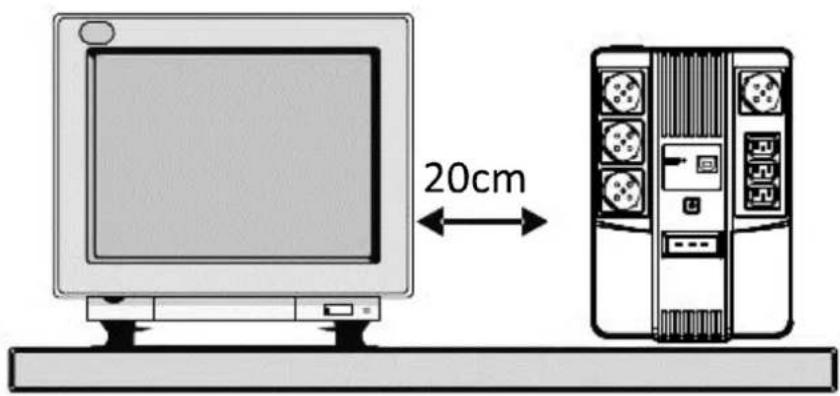

D'autre part, éloignez l'onduleur du moniteur d'au moins 20 cm pour éviter toute interférence.

20cm

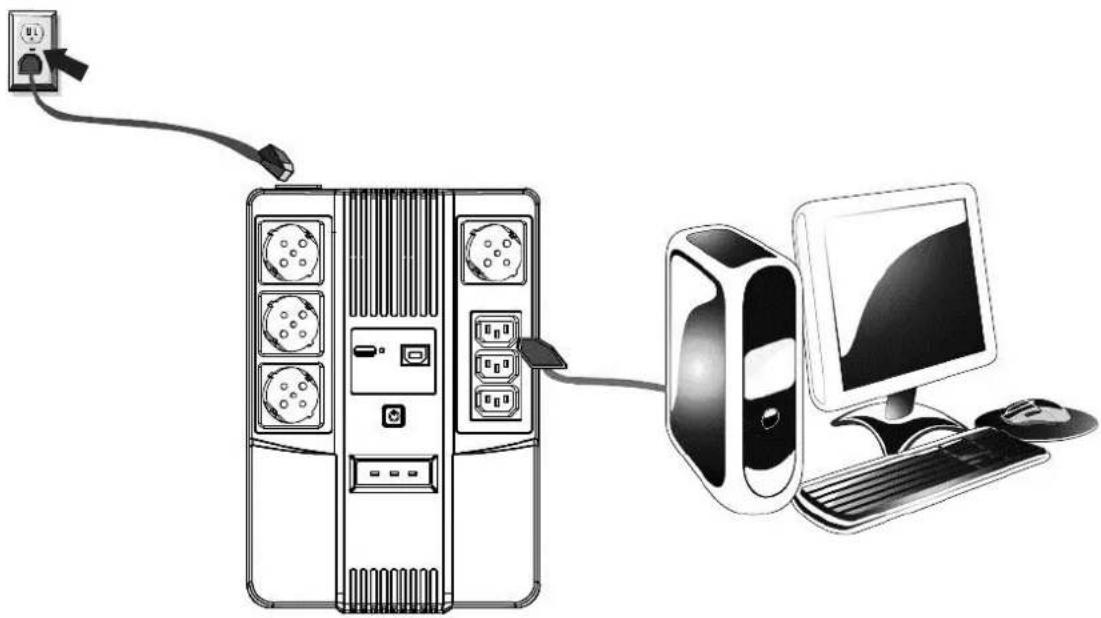

4. Connexion

Branchez l'onduleur dans une prise à 2 pôles et 3 fils mise à la terre. Vous pouvez connecter un équipement informatique à chacune des prises situées à l'arrière de l'onduleur.

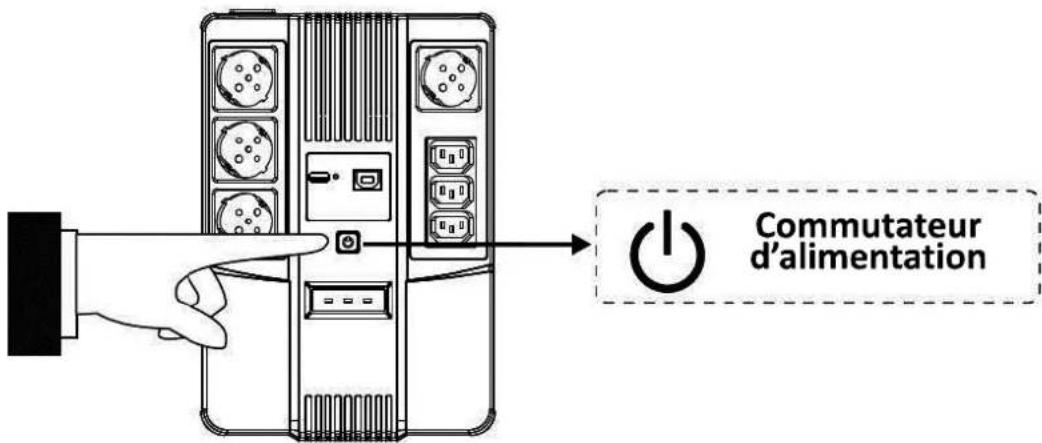

Appuyez sur l'interrupteur d'alimentation pour allumer l'onduleur. Appuyez sur l'interrupteur d'alimentation pour allumer l'onduleur.

Commutateur d'alimentation

6. Démarrage à froid

Toutes les séries sont équipées d'un Démarrage à froid. En cas de panne de courant, il suffit simplement d'appuyer sur l'interrupteur d'alimentation pour démarrer l'onduleur.

DEPANNAGE

Symptôme	Cause possible	Action proposée
Appuyez sur OPEN pour ouvrir le plateau	1. Batterie faible	1. Charger la batterie pendant 8 heures max.
	2. Batterie défectueuse	2. La remplacer avec une batterie du même type
	3. L'interrupteur d'alimentation n'a pas appuyé	3. Appuyez de nouveau sur l'interrupteur d'alimentation
Alarme sonore continue et alimentation secteur normale	Surcharge de l'onduleur	Vérifiez que la charge correspond à la capacité de l'onduleur spécifiée dans les spécifications
En cas de panne de courant, le	1. Surcharge de l'onduleur	1. Retirez certains équipements non
temps de secours est réduit		critiques
	2. La tension de la batterie est trop faible	2. Chargez la batterie pendant au moins 8 heures
	3. La défectuosité la de la batterie est due à une utilisation incorrecte ou dans un environnement à température élevée	3. La remplacer avec une batterie du même type
Alimentation secteur normale mais témoin jaune clignotant	Cordon d'alimentation non branché correctement	Branchez correctement le cordon d'alimentation

Le contenu du guide d'utilisation est susceptible d'être changé. Reportez-vous également à la dernière version sur la boutique en ligne.

Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates.

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:
