INSTRUKCJA OBSŁUGI DN170111 Digitus

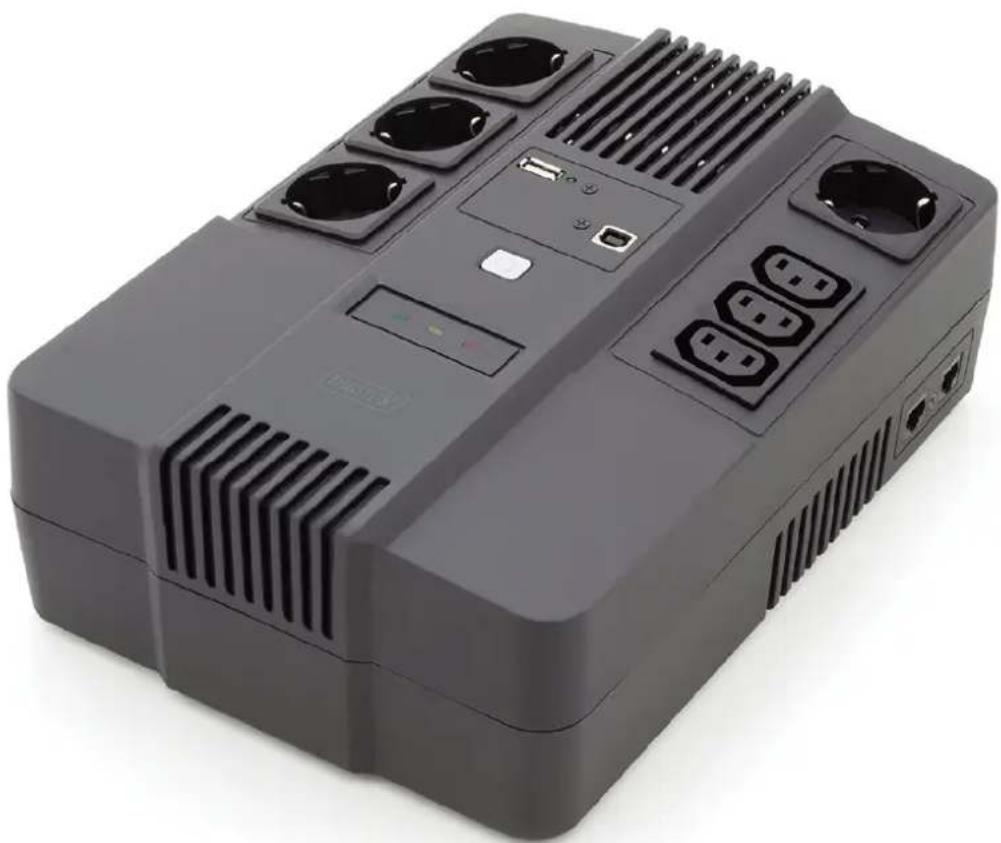

DIGITUS® Zasilacz awaryjny UPS

Instrukcja użytkowania

DN-170110 • DN-170111

Ostrzeżenie dotyczące bezpieczeństwa

1. Zasilacz UPS wykorzystuje niebezpieczne napięcie. Nie należy demontować urządzenia. Urządzenie nie zawiera części do obsługi przez użytkownika. Naprawy urządzenia mogą być wykonywane wyłącznie przez pracowników personelu serwisowego.

2. Wbudowany hermetyczny 6-ogniwowy akumulator kwasowo-ołowiiowym o napięciu 12 V DC.

3. Podłączenie do innego gniazda niż dwubiegunowe gniazdo elektryczne ze stykiem ochronnym może spowodować porażenie prądem i prowadzić do naruszenia lokalnych przepisów energetycznych.

4. W przypadku zagrożenia należy wcisnąć przycisk wyłączanie i odłączyć kabel zasilania od gniazda sieci elektrycznej prądu zmiennego, aby prawidłowo unieruchomić zasilacz UPS.

5. Nie można dopuścić, aby do zasilacza UPS dostały się płyny lub ciała obce. Nie należy umieszczać napojów ani innych pojemników z płynami na urządzeniu lub w jego pobliżu.

6. Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń (temperatura pokojowa, brak substancji przewodzących). Nie należy korzystać z zasilacza UPS w miejscach narażonych na działanie wyładowań atmosferycznych, wody lub nadmiernej wilgotności.

7. Nie należy podłączać wejścia zasilacza UPS do jego wyjścia.

8. Do zasilacza UPS nie należy podłączać urządzeń regulujących lub obniżających napięcie.

9. Do zasilacza UPS nie należy podłączać urządzeń nie związanych z technologią komputerową, takich jak sprzęt medyczny, sprzęt do podtrzymywania życia, kuchenki mikrofalowe lub odkurzacze.

10. Ab y zmniejszyć ryzyko przegrzania zasilacza UPS, nie należy zakrywać wentylatorów UPS i należy unikać wystawiania urządzenia na bezpośredni wpływ światła słonecznego i umieszczania go w pobliżu urządzeń grzewczych takich jak podgrzewacze powietrza czy piece.

11. Przed rozpoczęciem czyszczenia urządzenie należy wyłączyć z sieci. Do czyszczenia nie należy używać płynnych środków czyszczących ani środków czyszczących w sprayu.

12. Akumulatora nie należy wrzucać do ognia ponieważ może prowadzić to do eksplozji.

13. Nie należy otwierać akumulatorów i należy uważać, aby ich nie uszkodzić. Wypływający z nich elektrolit jest szkodliwy dla skóry i oczu. Może również być toksyczny.

14. Akumulator stwarza ryzyko porażenia prądem i zwarcia z przepływem prądu o wysokim natężeniu. Podczas pracy z akumulatorami należy przestrzegać następujących zasad bezpieczeństwa:

15. Zdjąć zegarek, pierścionki oraz inne elementy wykonane z metalu.

16. Używać narzędzi z izolowanymi uchwytami.
17. Zakładać gumowe rękawice i obuwie.
18. Nie umieszczać na akumulatorach części metalowych ani narzędzi.

19. Odłączyć źródło zasilania przed podłączeniem lub odłączeniem akumulatorów.

20. Serwisowanie akumulatorów powinno być wykonywane lub nadzorowane przez osoby znające się na akumulatorach i wymaganych środkach ostrożności. Nieautoryzowane osoby nie powinny zbliżać się do akumulatorów.

21. Podczas wymiany akumulatorów należy stosować ten sam typ i liczbę hermetycznych akumulatorów kwasowo-ołowiowych. Maksymalna znamionowa temperatura otoczenia to 40°C.

22. To urządzenie typu A do podłączenia do sieci ma już zainstalowany przez sprzedawcę akumulator. Może być zainstalowane przez operatora i obsługiwane przez osoby bez przeszkolenia.

23. Podczas instalacji sprzętu należy upewnić się, że suma prądów upływowych systemu zasilania awaryjnego UPS i podłączonych obciążzeń nie przekracza 3,5 mA.

24. Uwaga, ryzyko porażenia prądem. Po odłączeniu tego urządzenia od sieci, akumulator nadal może podtrzymywać niebezpieczny poziom napięcia. Dlatego też, jeśli konieczne są prace konserwacyjne lub serwisowe wewnątrz urządzenia, należy odłączyć dodatni i ujemny biegun akumulatora.

25. Gniazdko sieciowe z którego zasilany jest system zasilania awaryjnego powinno znajdować się w pobliżu urządzenia i być łatwo dostępne.

WPROWADZENIE

System zasilania awaryjnego UPS to wielofunkcyjne urządzenie zaprojektowane do współpracy z komputerami osobistymi. Jego niewielka waga i wymiary ułatwiają zastosowanie go na stanowisku pracy o ograniczonych rozmiarach. Linia produktów UPS została wyposażona w automatyczny regulator napięcia pozwalający na stabilizację napięcia wejściowego w obu kierunkach. Ma także wbudowany układ pozwalający na włączenie zasilacza przy braku napięcia zasilania. Funkcja ta pozwala na włączenie urządzenia UPS przy braku zasilania prądem zmiennym. Mimo niewielkich rozmiarów urządzenie zostało wyposażone w wiele użytecznych funkcji:

• Sterowanie mikroprocesorowe gwarantuje znakomite działanie
• Wyposażony w układy Boost and Buck AVR stabilizujące napięcie wejściowe
• Funkcje oszczędności energii (opcjonalnie)
• Układ pozwalający na włączenie zasilacza przy braku napięcia zasilania
• Automatyczny restart po przywróceniu zasilania prądem zmiennym
  • Niewielk i rozmiar i waga
  • Zabezpieczenie przed przeciążeniem

ZAWARTOŚĆ OPAKOWANIA

• Jednostka główna: UPS
• Instalacja urządzenia
• Oprogramowanie na płycie CD-ROM
• Przewód zasilający (wejście/wyjście)

SPECYFIKACJA

Zapas energii VA	600 VA 800 VA
Wejście	Napięcie 220 V AC / 230 V AC / 240 V AC
	Zakres napięcia	162–290 V AC
Wyjście	Regulacja napięcia (tryb akumulatora)	+/- 10%
	Częstotliwość	50 Hz lub 60 Hz
	Regulacja częstotliwości (tryb akumulatora)	+/- 1 Hz
	Kształt fali wyjściowej	Symulowana fala sinusoidalna
Akumulator	Typ akumulatora 12 V/7,0 AHx1 12 V/9,0 AHx1
	Czas ładowania	6-8 godzin do 90% po całkowitym rozładowaniu
Czas przejścia	Standardowy	2-6 ms
Ładowarka USB	Standardowy	5,0 V/2,0 A maks.
Wskaźnik	Zasilanie AC Świeci zielona dioda
	Tryb akumulatora	Świeci żółta dioda
	Tryb błędu	Świeci czerwona dioda
Alarm dźwiękowy	Zasilanie rezerwowe	Sygnał dźwiękowy co 10 sekund
	Niski stan baterii	Sygnał dźwiękowy co 1 sekundę
	Przeciążenie	Sygnał dźwiękowy co 0,5 sekundę
	Błąd	Dźwięk ciągły
Zabezpieczenia	Ochrona całkowita	Rozładowanie, przeładowanie lub przeciążenie
Parametry fizyczne	Wymiary (mm), G x S x W	293 x 202 x 93
	Masa	4,5 kg	5,2 kg
Warunki pracy	Środowisko obsługi	Wilgotność względna 0–90% @ 0–40°C (bez kondensacji)
	Poziom hałasu	Mniej niż 40 dB

OPIS URZĄDZENIA

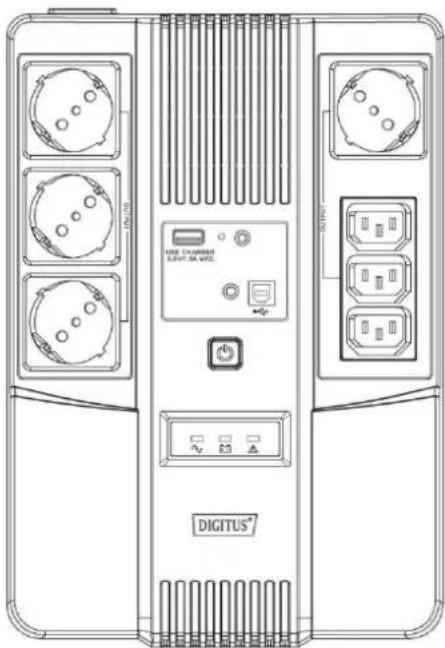

Przegląd produktu:

1. Przycisk zasilania
2. Wskaźnik LED
3. Ładowarka USB
4. Port USB
5. Wejście
6. Obejście
7. Wyjście
8. Port RJ45
9. Otwór montażowy
10. Pokrywa akumulatora

DIGITUS® LED CABBAGE LIGHT-30 MHz

• Tryb zasilania sieciowego AC:
• Tryb akumulatora:
- Błąd:

Świeci zielona dioda

Miga żółta dioda

Świeci czerwona dioda

1. Przegład

Urządzenie należy wyjąć z opakowania i sprawdzić, czy nie zostało uszkodzone podczas transportu. W przypadku identyfikacji uszkodzenia, urządzenie należy zapakować i zwrócić sprzedawcy.

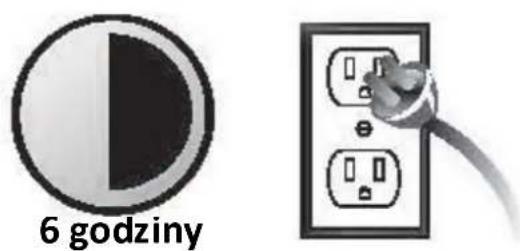

2. Ładowanie

Urządzenie jest dostarczane z fabrycznie naładowanym akumulatorem. Jednakże podczas transportu może się ono częściowo rozładować, dlatego przed rozpoczęciem korzystania z urządzenia należy je naładować. Urządzenie należy podłączyć do gniazda zasilania i pozostawić aż do pełnego naładowania, czyli na co najmniej 6 godzin bez obciążenia (bez włączonych urządzeń takich jak komputery, monitory itp.).

6 godziny

3. Lokalizacja

Urządzenie należy umieścić w bezpiecznym miejscu, zapewniającym odpowiedni przepływ powietrza i wolnym od nadmiaru kurzu, substancji powodujących korozję i przewodzących prąd. Urządzenia nie należy używać w otoczeniu o zbyt wysokiej temperaturze lub wilgotności.

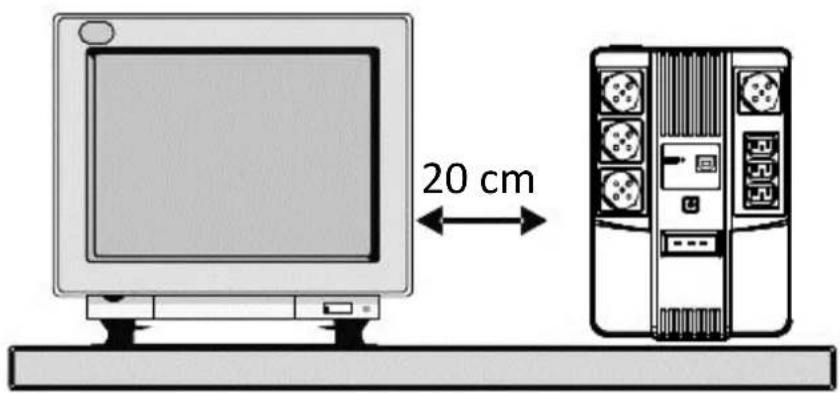

W celu uniknięcia zakłóceń, urządzenie należy umieścić w odległości co najmniej 20 cm od monitora.

20 cm

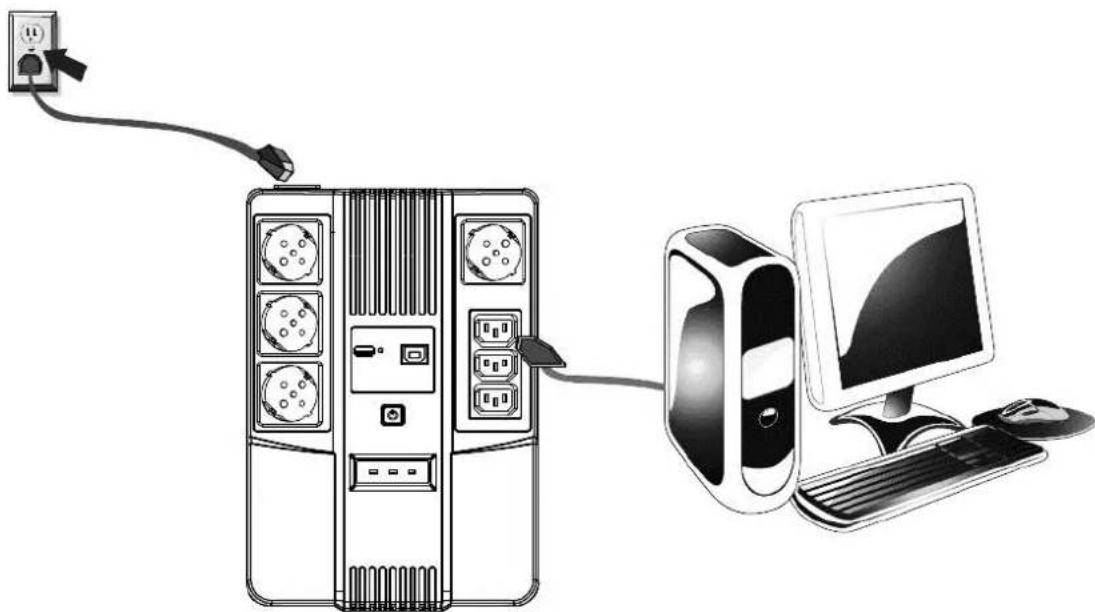

4. Podłączanie

Urządzenie należy podłączyć do dwubiegunowego gniazda elektrycznego ze stykiem ochronnym. Następnie jedno z urządzeń komputerowych należy podłączyć do gniazda zasilającego znajdującego się z tytu urządzenia.

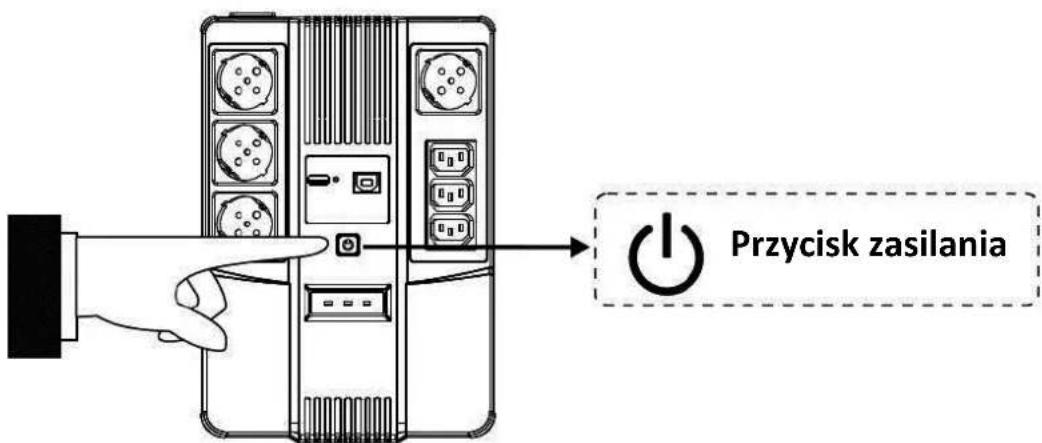

5. Włączanie/wyłączanie urządzenia

Aby włączyć urządzenie, należy wcisnąć przycisk zasilania. Aby wyłączyć urządzenie, należy ponownie wcisnąć przycisk zasilania

Przycisk zasilania

6. Włączenie urządzenia przy braku napięcia zasilania (DC start)

Wszystkie produkty zostały wyposażone w tę funkcję. Aby włączyć urządzenie w przypadku braku dostępu do zasilania sieciowego, należy wcisnąć przycisk zasilania.

ROZWIĄZYWANIE PROBLEMÓW

Objaw	Możliwa przyczyna Proponowane rozwiązanie
Nie świeci żadna dioda.	1. Akumulator nie jest naładowany
	2. Akumulator jest uszkodzony
	3. Nie włączono zasilania
Ciągły sygnał dźwiękowy podczas trybu zasilania sieciowego	Przeciążenie urządzenia
W czasie braku zasilania obserwuje	1. Przeciążenie urządzenia

się skrócenie czasu podtrzymywania z akumulatora.	2. Zbyt niskie napięcie akumulatora	2. Należy ładować akumulator przez 8 godzin lub dłużej
	3. Akumulator uszkodzony z powodu pracy w zbyt wysokiej temperaturze otoczenia lub niewłaściwa obsługa akumulatora.	3. Należy wymienić na akumulator tego samego typu
Pomimo poprawnego zasilania, miga żółty wskaźnik	Żle podłączony przewód zasilania.	Należy poprawnie podłączyć przewód zasilania.

Treść niniejszej instrukcji może ulec zmianie. Najnowszą wersję instrukcji można pobrać z oficjalnej strony internetowej.
