MODE D'EMPLOI VMax V2 World Dryer

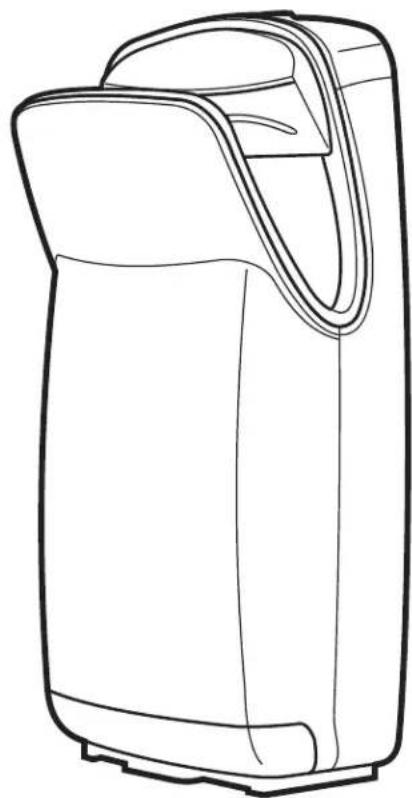

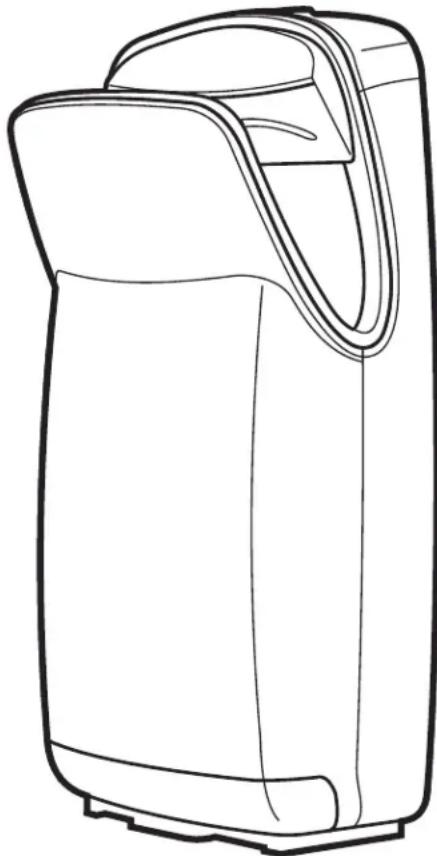

Sèche-mains vertical haute vitesse
All V Series
Série V complète
Le sèche-mains à air chaud World Dryer à montage en surface est conforme aux normes de l'ADA (American Disabilities Act) et est alimenté par un moteur universel avec balais offrant une puissance de séchage de 1 200 watts. Ce sèche-mains comporte un filtre HEPA remplaçable et une tablette également remplaçable qui neutralise les odeurs. Un capteur infrarouge met en marche automatiquement le sèche-mains. Ce sèche-mains est conçu pour être utilisé dans les établissements commerciaux, industriels, publics et dans les bureaux.
Caractéristiques électriques
Tableau 1
| Modèles Type | Alimentation é | électrique Intensité nominale | Puissance nominale | Homologations | |
| V-XXXA Automatique 120 V, | 60 Hz 10,0 A | 1 200 |  | ||
Consignes générales de sécurité
DANGER Négliger de débrancher la source d'alimentation avant de procéder à l'installation ou à l'entretien peut entraîner des blessures graves ou mortelles provoquées par une décharge électrique.
- Toujours débrancher la source d'alimentation avant l'entretien ou l'installation du sèche-mains.
AVERTISSEMENT Un risque d'incendie, de blessures ou de dommages matériels est possible en cas de non-respect des codes locaux en vigueur ou des recommandations de sécurité.
- Utiliser l'appareil uniquement comme sèche-mains (usage prévu par le fabricant). Ne pas utiliser l'appareil autrement que pour se sécher les mains.
- Suivre soigneusement toutes les directives d'installation figurant sur le gabarit de montage et dans les instructions.
- L'installation ne doit être effectuée que par un personnel qualifié et se conformer aux normes et aux codes municipaux, provinciaux et fédéraux.
- Lors de la coupe ou du perçage de mur ou de plafond, ne pas endommager le câblage électrique et autres installations techniques dissimulées.
- Brancher le sèche-mains sur le panneau de distribution électrique adapté le plus proche. Le câblage fixe doit inclure un coupe-circuit conforme aux codes de raccordement électrique locaux.
- Pour limiter les chutes de tension et garantir un fonctionnement efficace, utiliser un fil de calibre n° 14 AWG ou un fil plus gros, selon les exigences des codes électriques locaux.
- Toujours raccorder l'appareil à un circuit de dérivation protégé par un disjoncteur ou un fusible aux caractéristiques nominales supérieures à l'intensité nominale du modèle de sèche-mains indiquée au Tableau 1 – Caractéristiques électriques, conformément au NEC (National Electrical Code) ou au Code canadien de l'électricité (CCE).
- N'utiliser que le type d'alimentation électrique (tension et fréquence) spécifié pour le modèle de sèche-mains en cours d'installation. Consulter le tableau 1 – Caractéristiques électriques.
- Pour éviter tout danger dû au réarmement inopiné du thermorupteur, le sèche-mains ne doit pas être alimenté via un dispositif de commutation externe - minuterie ou branchement sur un circuit régulièrement mis sous et hors tension par le fournisseur d'électricité, par exemple.
- Chaque modèle de sèche-mains doit avoir un circuit spécialisé.
- Pour utilisation à l'intérieur seulement. Ne pas utiliser à l'extérieur. Ne pas exposer à la pluie, au soleil ni à des températures excessives. Ne pas utiliser à proximité de sources d'eau ou de chaleur intense.
- Toute réparation doit être confiée uniquement à World Dryer ou à ses représentants autorisés.
- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites, ou dépourvues de l'expérience et des connaissances requises, sans la surveillance et les directives d'une personne responsable de leur sécurité.
AVERTISSEMENT Le non-respect des consignes de sécurité suivantes risque d'entraîner un incendie, une décharge électrique, des blessures ou des dommages matériels.
- Ne pas utiliser l'appareil autrement que pour se sécher les mains.
- Toute réparation doit être confiée uniquement à World Dryer ou à ses représentants autorisés. N'utiliser que des pièces de remplacement d'origine.
- N'insérer aucun corps étranger dans l'appareil.
- Ne placer aucun objet lourd sur l'appareil.
- Ne pas utiliser dans un environnement corrosif.
- Ne pas utiliser dans une atmosphère explosive.
- Ne pas utiliser dans un endroit très humide ou à proximité de sources d'eau.
- Ne pas plonger l'appareil dans l'eau ni dans tout autre liquide.
- Les jeunes enfants doivent être surveillés afin de ne pas les laisser jouer avec l'appareil.
- Débrancher la source d'alimentation avant d'effectuer des travaux sur l'appareil.
AVERTISSEMENT Au moment de jeter un vieil appareil ou l'un de ses composants, respecter les lois locales ou nationales relatives à la mise au rebut des appareils électroniques. Cet appareil ne doit pas être jeté avec les ordures ménagères. Cet appareil doit être jeté à un endroit autorisé pour le recyclage des appareils électriques et électroniques. En récupérant et en recyclant ces déchets, vous contribuez à préserver les ressources naturelles et à faire en sorte que ce produit soit éliminé d'une façon écologique et saine.
- Enlever tous les produits d'emballage. Il est recommandé de les recycler.
- Sortir le sèche-mains de la boîte avec précaution, en veillant à ne pas le faire tomber.
- Vérifier soigneusement qu'aucun dommage n'est survenu durant le transport. Vérifier le serrage des pièces ; s'assurer qu'aucune ne manque ni n'est endommagée. Si le sèche-mains est endommagé ou des pièces sont manquantes, aviser aussitôt le détaillant ou contacter World Dryer au 1-800-323-0701.
Les accessoires standards qui accompagnent le sèche-mains sont :
Manuel
Gabarit de montage
Cartouche de filtre HEPA avec tablette anti-odeurs.
Support de montage mural avec chevilles d'ancrage
Mise en GARDE
- Débrancher l'alimentation électrique.

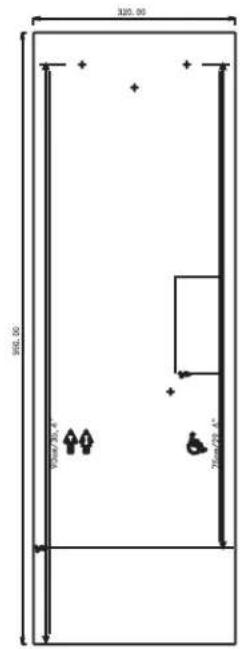

- Utiliser le gabarit de montage fourni pour marquer la position des quatre (4) chevilles d'ancrage permettant de fixer le support de fixation au mur.
- Il est conseillé de fixer au minimum l'une des quatre (4) chevilles d'ancrage dans un montant ou dans un support mural.
- Mode d'emploi des chevilles d'ancrage fournies avec l'ensemble de fixation : Percer des avant-trous aux endroits marqués avec une mèche de 8 mm (5/16 po), puis insérer les chevilles en plastique et les taper pour les rentrer au ras du mur.
- Terminer la pose du support de fixation avec les quatre (4) chevilles d'ancrage à l'aide d'un tournevis torx n° 25.
- Enlever le petit panneau arrière du sèche-mains (en bas à gauche) pour exposer la plaque à bornes.
- Brancher le câblage d'alimentation électrique sur la plaque à bornes, puis fixer avec le serre-câble fourni.
- Refixer en place le panneau d'accès.
REMARQUE : Ce modèle de sèche-mains est un appareil à double isolation : une mise à la terre externe est donc inutile.
- Suspendre le sèche-mains au support. Enlever le bac de récupération d'eau au bas du sèche-mains, puis terminer la pose de l'appareil sur la quatrième cheville d'ancrage.
- Replacer le plateau de récupération d'eau.
- Brancher l'alimentation électrique.
Mode d'emploi
- Le sèche-mains démarre automatiquement dès que l'on insère les mains.
- Bouger lentement les mains de haut en bas dans le jet d'air pendant 10 à 12 secondes.
- Le sèche-mains s'arrête automatiquement dès que l'on retire les mains.

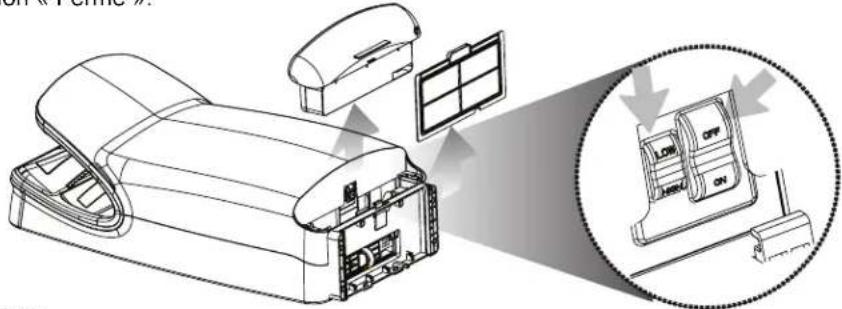

Commandes du sèche-mains
Le sèche-mains comporte un interrupteur Marche/Arrêt et un bouton de Réglage du régime pour un fonctionnement plus silencieux, s'il y a lieu. Le bouton de Réglage du régime est réglé à l'usine sur régime « ÉLEVÉ ». L'interrupteur Marche/Arrêt et le sélecteur de régime sont situés à l'intérieur du sèche-mains – au-dessus du plateau de récupération d'eau. Pour y accéder, enlever le plateau de récupération d'eau et le pré-filtre d'entrée d'air, puis repérer l'interrupteur Marche/Arrêt et le sélecteur de régime, tel qu'illustré dans la figure ci-dessous.
Remarque : Le sèche-mains comporte un loquet antivandalisme pour protéger le plateau de récupération d'eau et le filtre HEPA. Ce loquet est situé juste en dessous du plateau de récupération d'eau. Pour enlever le plateau de récupération d'eau ou le filtre HEPA, glisser le loquet vers la gauche à la position « Ouvert ». Une fois l'entretien terminé, glisser le loquet vers la droite à la position « Fermé ».

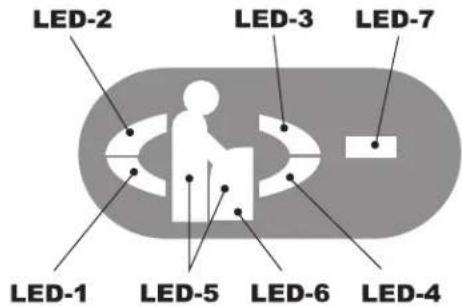

L'affichage à DEL témoigne du fonctionnement et des besoins d'entretien du sèche-mains.
- Les DEL 1 à 4 clignotent en vert lorsque le sèche-mains est en marche.
- La DEL 5 s'allume en vert fixe lorsque le sèche-mains est en mode d'attente, puis passe au bleu fixe lorsqu'il est en marche.
- La DEL 6 est éteinte en service normal; elle clignote en rouge lorsque le filtre HEPA doit être remplacé.
- La DEL 7 est éteinte en service normal; elle passe au bleu fixe lorsque le bac de récupération d'eau doit être vidé.
Nettoyage
- Important : Les lentilles du capteur situées sur les côtés avant et arrière de la bouche de séchage doivent être nettoyées régulièrement pour maintenir un bon fonctionnement.
- Nettoyer toutes les surfaces du sèche-mains avec un chiffon doux et une solution nettoyante non abrasive et non caustique.
- Une brosse est fournie pour le nettoyage de l'orifice de vidange au bas de la bouche de séchage.
Vider le plateau de récupération d'eau
- Au fur et à mesure de l'utilisation du sèche-mains, le plateau de récupération d'eau se remplit.
- Vérifier régulièrement l'état du plateau d'eau au moyen de l'affichage DEL. L'affichage à DEL indique quand le bac est plein et doit être vidé.
- Si le plateau de récupération d'eau n'est pas vidé lorsqu'il est plein, il risque de déborder sur le plancher. Les toilettes très passantes peuvent exiger de vider le bac de récupération plus souvent.
- Pour maintenir des conditions d'hygiène optimales, nettoyer régulièrement le plateau de récupération d'eau avec une solution nettoyante non abrasive et non caustique.
Filtre HEPA avec tablette anti-odeurs
- Ce sèche-mains comporte un pré-filtre d'entrée d'air amovible et une cartouche remplaçable contenant un filtre HEPA et une tablette anti-odeurs.
- Vérifier régulièrement l'état du filtre sur l'affichage DEL. L'affichage DEL indiquera quand le filtre HEPA doit être remplacé. Les salles de bain très passantes peuvent exiger de remplacer le filtre HEPA plus souvent.
- Le pré-filtre d'entrée d'air amovible peut être nettoyé et réutilisé.
Mise en garde : Négliger de remplacer un filtre HEPA usé ou sale peut entraîner la surchauffe du moteur du sèche-mains et annuler vos droits de garantie.
Vous pouvez vous procurer des filtres de remplacement chez le détaillant où vous avez acheté votre sèche-mains ou auprès de World Dryer Corporation. Veuillez contacter World Dryer Corporation au 1-800-323-0701.
Tableau de dépannage
| Problème Solution | |
| Le sèche-mains ne démarre pas. Vérifier | l'alimentation électrique. |
| Vérifier si l'interrupteur interne du sèche-mains est sur Marche (à cette fin, enlever le bac d'eau - voir la section Commandes du sèche-mains dans ce manuel). | |
| Nettoyer le capteur à l'intérieur de la bouche de séchage. | |
Garantie limitée
GARANTIE LIMITÉE DE CINQ ANS de World. Le modèle de sèche-mains World Dryer couvert dans ce manuel est garanti par World Dryer Corporation à l'acheteur d'origine contre tout défaut de fabrication ou de matériau dans des conditions d'utilisation normales pendant 5 ans à compter de la date d'achat, excluant l'usure normale et les articles consommables tels que les filtres HEPA, les balais de moteur, etc. Toute pièce présentant un défaut de fabrication ou de matériau et retournée à un centre de service agréé, tel que désigné par World, port payé, sera réparée ou remplacée, au choix de World, à titre de recours exclusif. Voir les procédures de réclamations sous garantie à la section « REGLEMENT RAPIDE », ci-dessous. Cette garantie limitée accorde aux acheteurs des droits particuliers qui varient selon les juridictions.
LIMITES DE RESPONSABILITÉ. Dans la mesure permise par la loi en vigueur, World décline expressément toute responsabilité pour dommage consécutif ou accessoire. La responsabilité de World est dans tous les cas limitée et ne saurait dépasser le prix d'achat.
EXONÉRATION DE GARANTIE. World s'est efforcée d'illustrer et de décrire avec exactitude les produits de cette brochure. Toutefois, ces illustrations et ces descriptions ne sont données qu'aux fins d'identification et ne constituent pas une garantie expresse ou implicite que les produits sont de QUALITÉ MARCHANDE ou ADAPTÉS À UN USAGE PARTICULIER, ou qu'ils seront nécessairement conformes aux illustrations ou aux descriptions fournies. Sauf ce qui est stipulé ci-dessous, aucune garantie ou affirmation de fait, expresse ou implicite, autre que celle énoncée à la section « GARANTIE LIMITÉE » ci-dessus, n'est fournie ou autorisée par World.
ADÉQUATION DU PRODUIT. Dans de nombreuses juridictions, les normes et les règles qui régissent les ventes, la construction, l'installation ou l'utilisation de produits à certaines fins peuvent être différentes de celles des régions avoisinantes. Bien que World se soit efforcée de rendre ses produits conformes à ces codes, la société ne peut en garantir la conformité et ne saurait être responsable de la manière dont les produits sont installés ou utilisés. Avant d'acheter et d'utiliser un produit, il est conseillé d'étudier son application ainsi que les normes et règlements nationaux et locaux, et de s'assurer que le produit, son installation et son utilisation y sont conformes.
Certains aspects des exonérations de garantie ne sont pas applicables aux produits de consommation. Par exemple, (a) certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que ladite limitation ou exclusion peut ne pas s'appliquer à votre situation; (b) de plus, certaines juridictions n'autorisant pas de limiter la durée d'une garantie implicite, il se peut que la limite mentionnée ci-dessus ne s'applique pas à votre situation; et (c) en vertu de la loi, au cours de la période de garantie limitée, toute garantie implicite de valeur marchande ou d'adéquation à un usage particulier applicable aux produits de consommation achetés par des consommateurs, est susceptible de ne pas pouvoir être exclue ou autrement exonérée. Distribué par World Dryer Corporation, Berkeley, Illinois 60163 États-Unis.
RÈGLEMENT RAPIDE. World s'efforcera en toute bonne foi d'apporter rapidement les corrections ou les ajustements prévus à tout produit qui s'avère défectueux au cours de la période de garantie limitée. Pour tout produit jugé défectueux au cours de la période de garantie limitée, contacter tout d'abord le marchand chez qui l'appareil a été acheté. Le marchand fournira des instructions supplémentaires. S'il est impossible de corriger l'anomalie de façon satisfaisante, écrire à World à l'adresse ci-dessous, en indiquant le nom et l'adresse du marchand, la date et le numéro de la facture du marchand, ainsi que la nature de la défectuosité. Le titre et le risque de perte passent à l'acheteur au moment de la livraison par le transporteur. Si le produit a été endommagé pendant le transport, une réclamation doit être adressée auprès du transporteur.
