VERDEdri V2 - Sèche-main World Dryer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Sèche-main
Dimensions	H 60 cm x L 30 cm x P 20 cm
Poids	3,5 kg
Matériau	Acier inoxydable
Puissance	1 500 W
Vitesse de séchage	Environ 15-20 secondes
Niveau sonore	65 dB
Consommation énergétique	Énergétiquement efficace
Installation	Murale
Maintenance	Facile à nettoyer, filtre à air remplaçable
Sécurité	Protection contre la surchauffe, conforme aux normes CE
Garantie	2 ans
Utilisation	Idéal pour les lieux publics, restaurants, bureaux
Couleur	Fini poli ou mat

FOIRE AUX QUESTIONS - VERDEdri V2 World Dryer

Pourquoi mon sèche-main VERDEdri V2 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Le sèche-main produit un faible souffle d'air. Que faire ?

Cela peut être dû à un filtre encrassé. Vérifiez et nettoyez ou remplacez le filtre si nécessaire.

Le sèche-main émet un bruit étrange. Est-ce normal ?

Un bruit anormal peut indiquer un problème. Vérifiez si quelque chose obstrue le moteur et, si le problème persiste, contactez un technicien.

Comment nettoyer le sèche-main VERDEdri V2 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer l'extérieur de l'appareil. Évitez d'utiliser de l'eau directement sur l'appareil.

Le sèche-main ne sèche pas correctement les mains. Que dois-je faire ?

Assurez-vous que les mains sont correctement positionnées dans l'appareil. Si le problème persiste, vérifiez les réglages de température et de vitesse.

Quelle est la garantie du VERDEdri V2 ?

Le sèche-main VERDEdri V2 est généralement couvert par une garantie de 5 ans. Veuillez consulter le manuel pour les détails spécifiques.

Peut-on installer le sèche-main à l'extérieur ?

Non, le VERDEdri V2 est conçu pour un usage intérieur uniquement. L'installation à l'extérieur annulera la garantie.

Comment signaler un problème technique avec le sèche-main ?

Contactez le service client de World Dryer avec une description détaillée du problème. Ayez votre numéro de modèle et le numéro de série à portée de main.

MODE D'EMPLOI VERDEdri V2 World Dryer

Juego de adaptador de entrada superior Ensemble adaptateur entrée par le haut

17-10504K

Lire et conserver ces instructions. Les lire attentivement avant de commencer à assembler, à installer, à faire fonctionner ou à entretenir l'appareil décrit. Pour se protéger et protéger autrui, observer toutes les consignes de sécurité. Négliger de se conformer à ces instructions peut causer des blessures personnelles et/ou des dommages matériels.

Description

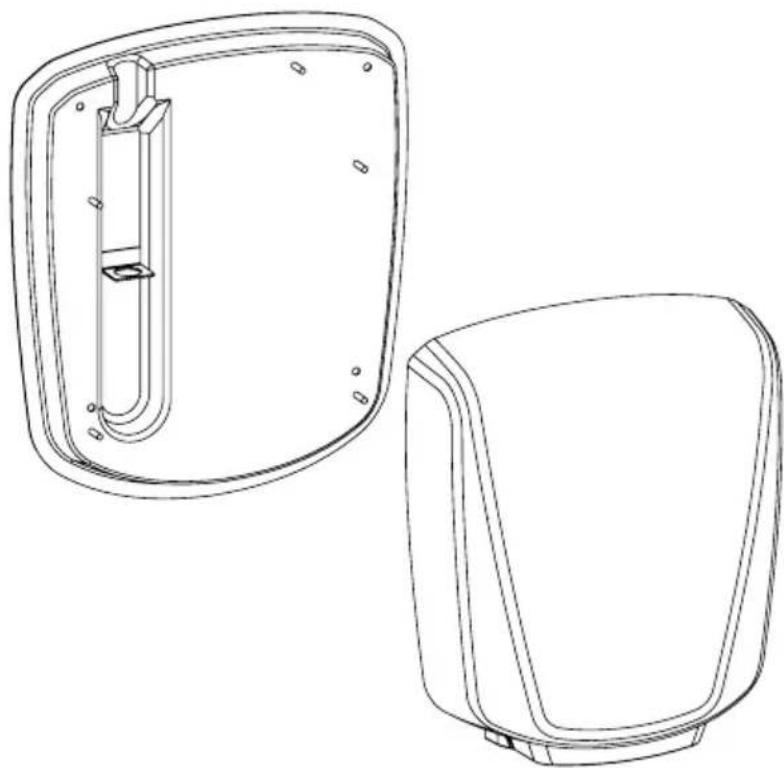

Ensemble d'adaptateur inox pour l'installation d'un sèche-mains à air chaud VERDEdri en utilisant le conduit d'entrée par le haut monté en surface.

Caractéristiques techniques générales

Matériau : inox AISI 304

Finition : brossé

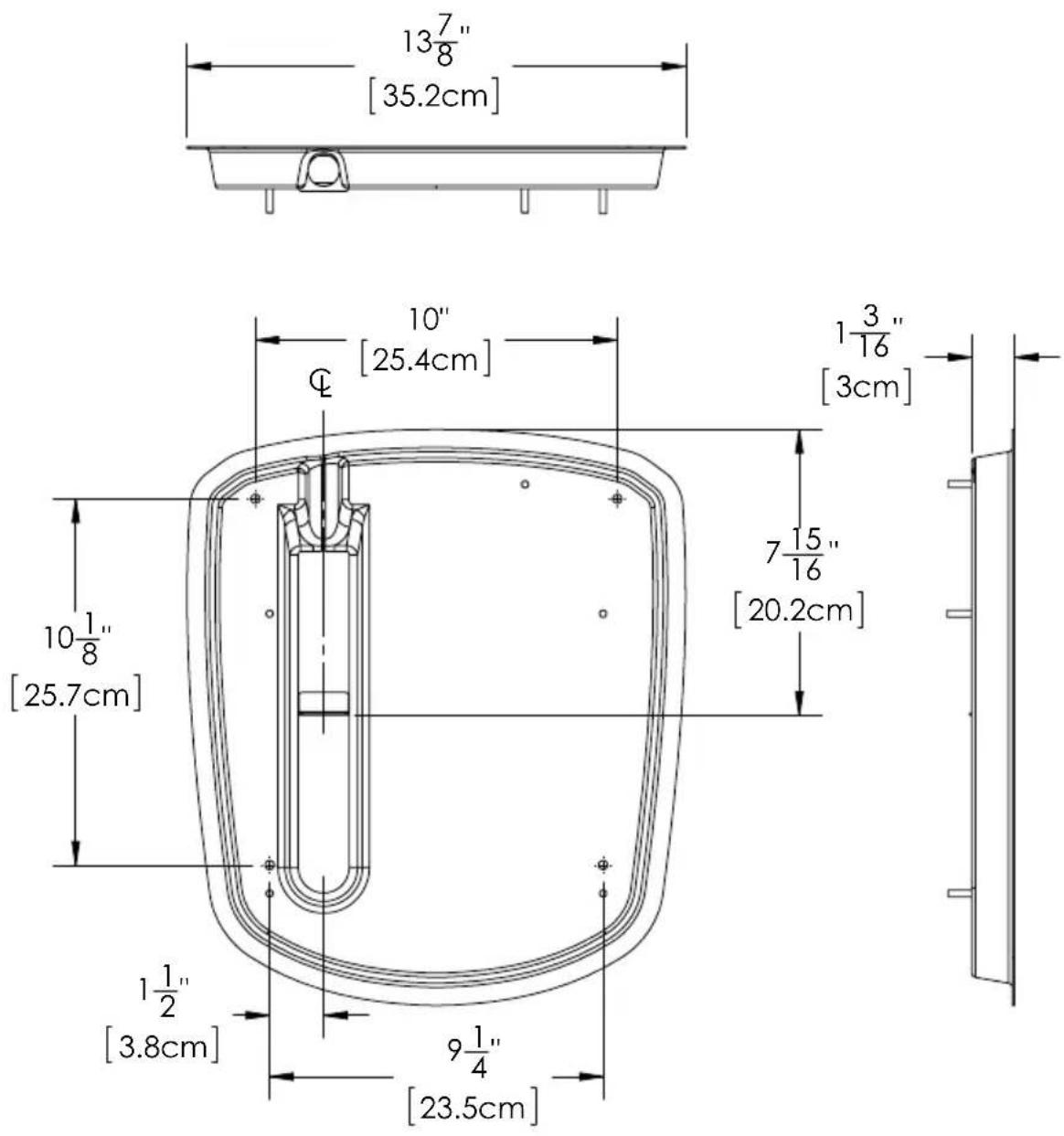

Dimensions largeur x hauteur x profondeur : 13-5/8" X 15-15/16" X 1-3/16" (34.6cm X 40.5cm X 3cm)

Poids: 4.8 lbs (2.2 Kg)

DANGER

Brancher cet appareil à la terre sous peine de choc électrique grave et/ou de mort.

• Pour un fonctionnement sans danger, le sèche-mains doit être correctement mis à la terre. Un point de mise à la terre est identifié sur la base murale du sèche-mains..
• Suivre les recommandations de hauteur de montage au tableau 1.

Déballage

1. Enlever tous les produits d'emballage. Il est recommandé de les recycler.
2. Enlever avec précaution le boîtier mural du carton d'expédition.
3. Vérifier qu'aucun dommage n'est survenu durant le transport. Si le boîtier mural est endommagé, en informer au plus vite le marchand où vous l'avez acheté.

Installation

A. Montage du boîtier mural - Voir la gure 1 « Liste des pièces et diagramme d'installation » 1. Placer l'adaptateur sur le mur à l'emplacement souhaité, le bord inférieur de la boîte aux hauteurs suivantes du sol (tableau 1). Marquer les positions des trous pour les boulons de montage sur le mur. 2. Monter l'adaptateur sur le mur à l'aide de vis à tête cylindrique bombée no 10 (3/16 po), no 12 ou 14 po (non fournis).

IMPORTANTE La hauteur de tête de l'attache ne doit pas dépasser 4.5mm (0,175 po) pour garantir un dégagementadéquat pour le montage du sèche-mains. Utiliser le type d'attache appropriée pour votre installation(chevilles pour mur creux pour parpaing ou cloison sèche, vis autotaraudeuses pour mur à poteaux).

ATENCIÓN Un montage incorrect peut provoquer des blessures personnelles ou des dommages matériels. Sur un mur à poteaux d'ossature, un côté de la plaque adaptateur doit être monté sur un poteau existant.

1. Faire courir le conduit du panneau de distribution électrique à l'adaptateur. Pour limiter la chute de tension et assurer un fonctionnement efficace, utiliser un fil de calibre no 14 AWG ou plus, selon les exigences du code électrique local.

IMPORTANTE Consulter les réglementations locales et générales avant d'installer le sèche-mains. S'assurer que le réseau électrique n'est pas surchargé. Toujours raccorder l'appareil à un circuit de dérivation protégé par un disjoncteur ou un fusible aux caractéristiques nominales supérieures à l'intensité nominale du modèle de sèche-mains indiquée au Tableau 1 – Caractéristiques électriques, conformément aux codes électriques locaux tels que NEC (National Electrical Code) et/ou au Code Canadien de l'électricité (CCE).

B. Montage du sèche-mains sur la plaque adaptateur

1. Débrancher de l'alimentation.
2. Utiliser la clé à six pans fournie pour tourner les vis de fixation du couvercle dans le sens horaire afin d'enlever le couvercle du sèche-mains.
3. Placer la base du sèche-mains sur l'adaptateur.
4. Attacher la base au boîtier mural, en utilisant les rondelles plates M5 (5), les rondelles d'arrêt M5 (5) et les écrous à six pans #10-24 (5).
5. Suivez les avertissements et les instructions du manuel du sèche-mains. Connectez la sécheuse au câblage d'alimentation.
6. Remettre le couvercle en place, tourner les vis dans le sens anti-horaire en veillant à ne pas trop serrer.

Tableau 1

Hauteurs de montage recommandées entre le plancher et le bord inférieur	cm (po)
Toilettes pour hommes 114 (45)
Toilettes pour femmes 109 (43)
Toilettes pour enfants de 4 à 7 ans 79 (31)
Toilettes pour enfants de 7 à 10 ans 89 (35)
Toilettes pour enfants de 10 à 13 ans 99 (39)
Toilettes pour enfants de 13 à 17 ans 109 (43)
Hauteur de montage pour les personnes handicapées 92 (36)

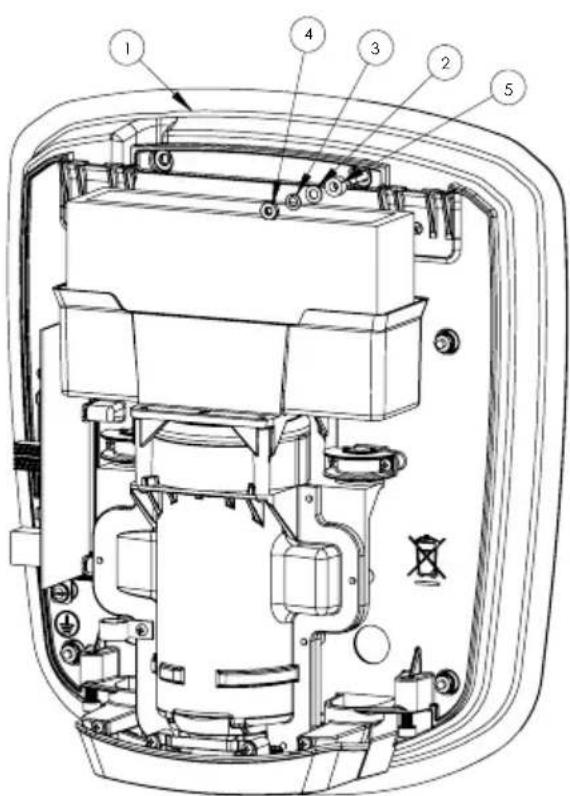

Liste des pièces et diagramme d'installation

# Description Part Number Qty
1 Plaque adaptateur		17-10504K 1
2 Rondelle plate M5		59-0818092 5
3 Rondelle d'arrêt M5		59-0818093 5
4 Écrou à six pans #10		46-10020	5
5 Entretoise	59-10524		5

Pour commander les pièces détachées, allez sur le site www. WorldDryer. com

Fournissez les informations suivantes :

• Numéro de modèle
• Numéro de série
• La description et le numéro de pièce apparaissent dans la liste des pièces
