Type de produit	Barre de son avec caisson de basses sans fil
Marque	Schneider
Modèle	GMSCBSU120W
Puissance maximale totale	180 W PMPO
Puissance maximale du caisson	60 W
Nombre de canaux	2.1
Nombre de haut-parleurs	4
Taille des transducteurs (barre)	2 x 2,25 pouces
Taille du transducteur du caisson	6,5 pouces
Réponse en fréquence	35 - 20 000 Hz
Version Bluetooth	5.0
Portée Bluetooth	10 mètres
Affichage	LED
Coloris	Noir
Grille	Métallique
Dimensions barre de son	920 x 77 x 360 mm (L x H x P)
Dimensions caisson de basses	170 x 340 x 360 mm
Poids barre de son	2 kg
Poids caisson de basses	4,26 kg
Connectivité	Bluetooth, HDMI ARC, AUX, Optique, USB
Support USB	Jusqu'à 32 Go, format MP3
Alimentation	230 V ~ 50 Hz
Garantie	2 ans
Accessoires inclus	Télécommande, câble Jack 3,5 mm, manuel utilisateur
Type de caisson	Sans fil (liaison automatique)

FOIRE AUX QUESTIONS - GMSCBSU120W SCHNEIDER

Comment connecter la barre de son à mon téléviseur ?

Utilisez un câble HDMI ARC ou un câble optique (TOSLINK). Branchez le câble à la sortie correspondante de votre TV et à l'entrée de la barre de son. Sélectionnez ensuite la source appropriée (HDMI ou OPT) sur la barre de son à l'aide du bouton Marche/Veille ou de la télécommande.

Comment jumeler le caisson de basses sans fil avec la barre de son ?

Allumez le caisson de basses (LED bleue clignote lentement). Appuyez sur le bouton WPS à l'arrière du caisson (la LED clignote rapidement). Allumez la barre de son ; elle cherche automatiquement le caisson. La LED bleue du caisson reste fixe une fois la connexion établie. La mémorisation est automatique pour les utilisations futures.

Comment utiliser la fonction Bluetooth ?

Allumez la barre de son et appuyez sur le bouton Marche/Veille jusqu'à ce que l'écran affiche 'bt' clignotant. Activez le Bluetooth sur votre appareil (smartphone, tablette) et recherchez 'GMSCSBSUB120W' dans la liste des périphériques. Sélectionnez-le ; les lettres 'bt' deviennent fixes lorsque la connexion est réussie.

Puis-je utiliser une clé USB sur la barre de son ?

Oui, branchez une clé USB (jusqu'à 32 Go) au format MP3 dans le port USB. La lecture démarre automatiquement. Utilisez la télécommande pour contrôler la lecture (volume, pistes, pause). Attention : le port USB ne permet pas de charger des appareils.

Comment connecter un appareil via la prise AUX ?

Utilisez un câble Jack 3,5 mm pour relier la sortie audio de votre appareil (ordinateur, smartphone) à l'entrée AUX de la barre de son. Appuyez sur le bouton Marche/Veille jusqu'à afficher 'AUX' sur l'écran. Réglez ensuite le volume sur chacun des appareils.

Que faire si le caisson de basses ne se connecte pas à la barre de son ?

Vérifiez que le caisson et la barre sont allumés et à moins de 10 mètres l'un de l'autre. Éloignez-les des autres appareils sans fil 2,4 GHz (Wi-Fi, Bluetooth). Si la LED bleue du caisson devient rouge fixe après 5 minutes, le caisson est en veille ; redémarrez le processus d'appairage en appuyant sur le bouton WPS.

La garantie de la barre de son est-elle de 2 ans ?

Oui, tous les produits Schneider bénéficient d'une garantie légale de 2 ans à compter de la date d'achat. Pour faire valoir la garantie, présentez une preuve d'achat (facture datée) et l'emballage d'origine. La garantie ne couvre pas les dommages liés à une mauvaise utilisation ou à l'usure normale.

Comment nettoyer la barre de son et le caisson de basses ?

Débranchez toujours les appareils de la prise secteur avant le nettoyage. Utilisez un chiffon doux et humide (pas de produits chimiques). Ne laissez pas de liquide pénétrer à l'intérieur. Nettoyez les grilles de ventilation pour éviter la surchauffe.

Quels accessoires sont fournis avec la barre de son ?

L'emballage contient : la barre de son, le caisson de basses sans fil, une télécommande, un câble Jack 3,5 mm et le manuel utilisateur. Les câbles HDMI et optique ne sont pas fournis.

Que signifient les différents modes affichés sur l'écran LED ?

L'écran indique la source active : 'bt' pour Bluetooth, 'USB' pour une clé USB, 'AUX' pour l'entrée Jack, 'OPT' pour l'entrée optique et 'HDMI' pour l'entrée HDMI ARC. Changez de mode en appuyant sur le bouton Marche/Veille ou sur la touche correspondante de la télécommande.

MODE D'EMPLOI GMSCBSU120W SCHNEIDER

Manuel d'utilisation

GMSCSBSUB120W

TABLE des matières

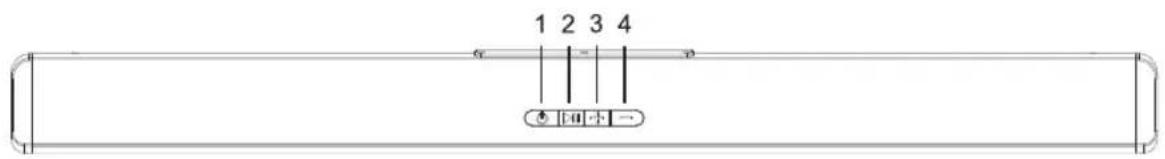

1 CONTENU 2 DESCRIPION DE L'APPAREIL 3 TELECOMMANDE 4 BRANCHEMENT A LA TV 5 MODE JUMELAGE 6 CONNEXION BLUETOOTH 7 CONNEXION USB 8 CONNEXION AUX (JACK 3.5 mm) 9 CARACTERISTIQUES TECHNIQUES 10 GARANTIE 11 MENTIONS LÉGALES 12...... PAGE NOTES UTILISATEUR

Veuillez lire attentivement les consignes de sécurité et les conserver pour un usage ultérieur.

Afin de prévenir tout risque d'incendie ou de décharge électrique, conservez cette barre de son à l'abri de l'eau, de la pluie et de l'humidité. Afin de prévenir tout risque de décharge électrique, ne retirez jamais la coque ni le panneau arrière de l'appareil.

Si l'appareil tombe en panne, confiez-en la réparation à un professionnel. Aucun composant de cet appareil ne peut être réparé par l'utilisateur.

Attention!

Danger ! Appareil sous tension. Ne pas ouvrir. Risque de décharge électrique ! Aucun composant de cet appareil ne peut être réparé par l'utilisateur. L'entretien et la réparation de cet appareil doivent être confiés à un professionnel.

Par mesure de sécurité, demandez au fabricant ou au service après-vente de remplacer le câble électrique de l'appareil s'il est endommagé.

L'appareil doit être installé conformément à la réglementation en vigueur.

Cette barre de son a été spécialement développée pour les téléviseurs LED/LCD/Plasma. Il ne doit pas être installé sur des téléviseurs CRT (Cathode Ray Tube) afin d'éviter une ingérence d'images.

Installation

• Installez l'appareil sur une surface plane, rigide et stable. L'enceinte peut tomber et causer des blessures graves à un enfant ou un adulte. Une chute peut gravement endommager l'appareil.
• La barre de son et le caisson de basses doivent être éloignés des sources de chaleur telles que des radiateurs, poêles ou autres appareils produisant de la chaleur.

• Afin de prévenir tout risque de surchauffe, n'installez pas la barre de son sur un autre appareil.
• Ne placez aucun objet sous l'appareil (ex. CD ou magazines).

Consignes d'aération

• Afin de prévenir tout risque de surchauffe, installez l'appareil dans un espace suffisamment ventilé.
• Veillez à ce que les grilles de ventilation ne soient pas obstruées.
• N'exposez pas la barre de son à des températures élevées, et protégez-la de l'eau, de l'humidité et de la poussière.
• Protégez l'appareil des fuites ou des éclaboussures. Ne placez pas d'objets contenant des liquides (ex. vase) sur le dessus de l'appareil.
• Ne placez pas à proximité de l'appareil des objets susceptibles de l'endommager (ex. objets contenant des liquides ou bougies allumées).
• Ne placez pas de flammes nues (ex. bougies allumées) sur le dessus de l'appareil.

Alimentation électrique

• Débranchez la barre de son lorsque vous n'en faites pas un usage prolongé.
• Par mesure de sécurité, demandez au fabricant ou au service après-vente de remplacer le câble électrique de l'appareil s'il est endommagé.
• Cet appareil doit être raccordé à un réseau électrique de 230 V ~ 50 Hz.
• Le câble électrique doit rester accessible car vous aurez besoin de le débrancher pour mettre l'appareil hors tension.
• Pour raccorder l'appareil au secteur, servez-vous uniquement du câble électrique fourni.
• Ne faites pas fonctionner l'appareil avec une autre batterie que celle déjà installée. Cette barre de son doit être connectée à une prise d'alimentation de même tension que celle qui est spécifiée sur l'appareil.

- MISE EN GARDE : Il existe un risque d'explosion en cas de mauvaise installation de la batterie. Ne tentez pas de remplacer la batterie par un autre modèle.

• Les batteries (qu'il s'agisse des piles fournies ou de la batterie déjà installée) ne doivent pas être exposées à une chaleur excessive (ex. rayons du soleil, flammes ou autre source de chaleur).
• Si vous constatez qu’après avoir rechargé complètement la batterie, sa durée de vie est réduite de moitié, effectuez la prochaine recharge sous surveillance. ATTENTION : une batterie endommagée présente un danger de surchauffe.

Lors de tout entretien ou réparation, demandez au centre de service/atelier d'utiliser les pièces de rechange autorisées. Le remplacement

par des pièces non autorisées peut entraîner un incendie, des chocs ou d'autres dangers.

Par respect pour l'environnement, conformez-vous à la réglementation locale en matière de collecte des batteries (renseignez-vous auprès du magasin où vous avez acheté l'appareil).

Nettoyez uniquement avec un chiffon doux et humide. Débranchez ce produit de la prise murale avant nettoyage.

1. Contenu

• Barre de son
• Caisson de basses
• Télécommande • Cordon Jack 3.5 mm • Manuel utilisateur

Source optique (toslink)

Assurez-vous que la barre de son est connectée au téléviseur ou à un autre appareil via un câble optique TOSLINK.

Appuyez sur le bouton « Alimentation/veille » sur le côté de la barre de son afin de passer sur le mode optique (ou via la télécommande).

Source HDMI

Assurez-vous que la barre de son est connectée au téléviseur ou à un autre appareil via un câble HDMI.

Appuyez sur le bouton « Alimentation/veille » sur le côté de la barre de son afin de passer sur le mode HDMI (ou via la télécommande).

Jumelage du caisson de basses (subwoofer) et de la barre de son

1. Allumez le caisson de basses en le connectant à une source d'alimentation. La LED bleue à l'arrière de l'appareil commencera à clignoter lentement. Appuyez sur le bouton de couplage automatique WPS. Le caisson de basses entrera en mode appairage et la LED bleue commencera à clignoter rapidement.
2. Allumez la barre de son en le connectant à une source d'alimentation. Appuyez sur le bouton marche / Arrêt de la barre de son (1). La barre de son passe en mode « appairage ». Elle va chercher à se connecter avec le caisson de basse sans fil.
3. Dans les 30 secondes, la LED bleue à l'arrière du caisson de basses arrête de clignoter et elle reste allumée. Cela indique que le caisson de basses et la barre de son ont été couplés avec succès.
4. Le caisson de basses gardera automatiquement en mémoire l'appairage lors de futures utilisations.

Attention : si le caisson de basses est allumé, mais que le mode veille est activé ou que l'appareil est déconnecté de sa source d'alimentation, après 5 minutes, l'indicateur LED bleu deviendra rouge fixe. Ceci indique que le caisson de basses est en mode veille.

Pour éviter les problèmes de qualité sonore causés par les interférences du signal sans fil, veuillez conserver le système à une distance appropriée des autres appareils sans fil 2.4Ghz.

La portée de connexion maximale est de 10 mètres.

6. Connexion bluetooth

1. Allumez la barre de son en la connectant à une source d'alimentation. Appuyez sur le bouton Marche/Veille sur la télécommande (1). L'écran LCD de la barre de son affichera «bt» (Bluetooth) et les lettres clignoteront régulièrement.
2. Activez la fonction Bluetooth sur votre appareil (Smartphone, Tablette etc.) et assurez-vous que le mode Bluetooth est activé. Recherchez dans la liste des périphériques Bluetooth : GMSCSBSUB120W.
3. Une fois appairé, les lettres «bt» sur l'écran LCD cesseront de clignoter et resteront allumées.

7. Connexion USB

1. Allumez la barre de son en la connectant à une source d'alimentation et en appuyant sur le Bouton Marche/Veille de la barre de son ou de la télécommande (mode).
2. Branchez votre clé USB. L'unité lira automatiquement les fichiers et commencera à jouer de la musique sur la barre de son. L'écran LCD affichera le mot USB.
3. Vous pouvez contrôler la lecture depuis la télécommande (volume, pistes, lecture/Pause, arrêt).

Veuillez noter : le supporte le pilote USB jusqu'à 32 Go et le format de fichier MP3. Le port USB ne prend pas en charge le chargement.

8. Connexion aux (JACK 3.5 mm)

Utilisez la prise AUX 3,5 mm pour connecter un ordinateur, un Smartphone, une tablette, ou toute autre source sonore externe avec une sortie Jack 3,5 mm.

1. veille sur le côté. Appuyez jusqu'à ce que l'écran LCD affiche les lettres « AUX ».
2. Utilisez un câble Jack 3,5 mm pour connecter la barre de son à une source audio.

Remarque : vous devrez régler le volume de l'appareil et le volume indépendamment.

9. Caractéristiques techniques

Nombre de canaux : 2.1 Puissance maximale totale : 180W PMPO Puissance maximale du caisson de basses : 60W Nombre de haut-parleurs : x4 Taille du transducteur de la barre de son : 2,25 pouces Taille du transducteur du caisson : 6,5 pouces Type de caisson de basses : sans fil Réponse en fréquence : 35-20 kHz Version Bluetooth : 5.0 Ecran d'affichage : LED Coloris : noir Grille : métallique Dimensions de la barre de son : 920 x 77 x 360 mm Dimensions du caisson de basses : 170 x 340 x 360 mm Poids de la barre de son : 2 kg Poids du caisson de basses : 4,26 kg

Connectivité et entrées :

Bluetooth HDMI (ARC) AUX Optique USB

Accessoires :

Télécommande Cable Jack 3.5 mm Manuel utilisateur

10. Garantie

Tous les produits Schneider bénéficient d'un service après-vente dans le cadre de la garantie légale offerte au consommateur. Un produit défectueux peut être échangé ou remboursé par l'intermédiaire d’un distributeur local pendant les 2 ans suivant l'achat, en présentant une preuve d'achat (facture datée) et l'emballage d'origine du produit.

1. Dysfonctionnement, défaut ou dommage hors vice ou défaut de conformité.
2. Le(s) produit(s) est/sont endommagés à la suite d'un usage inapproprié (choc, chute, mauvaise utilisation, erreur de manipulation, etc.).
3. Le(s) produit(s) est/sont démonté(s), reconstruit(s) et/ou modifié(s) dans des conditions non autorisées.
4. Les pièces qui se détériorent par suite de leur usure normale et qui par nature nécessitent un remplacement fréquent.

11. Mentions légales

SCHNEIDER est une marque de Schneider Consumer Group ou de ses affiliées utilisée sous licence par GMS GROUP. Ce produit est fabriqué et vendu sous la responsabilité de GMS GROUP. Les marques citées sont des marques déposées par leurs fabricants respectifs. Garantie : 2 ans. Cette garantie ne couvre pas les dommages liés à une mauvaise utilisation ou installation du produit.

La destruction des appareils électriques et électroniques

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Au contraire, il doit être déposé à un point de collecte pour le recyclage des équipements électriques et électroniques. En veillant à ce que cet équipement soit traité correctement, vous aidez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour plus d'informations, s'il vous plaît contacter votre mairie ou votre centre de tri des déchets.
