Type de produit	Mixer plongeant professionnel
Marque	Robot Coupe
Modèle	MP 350 Turbo
Alimentation électrique	120 V / 60 Hz, 5,5 A
Puissance	660 W (estimé)
Capacité de travail (mixage)	Jusqu'à 50 quarts (environ 47 L)
Fonctions principales	Mixage (couteau)
Accessoires fournis	Tube, cloche inox, couteau, support mural
Matériaux	Bloc moteur en aluminium, cloche et couteau en inox
Longueur du pied	Environ 50 cm (non spécifié, estimation)
Poids	Environ 5 kg (non spécifié, estimation)
Sécurités intégrées	Double bouton de commande, protection thermique, protection de surintensité, protection de manque de tension
Nettoyage	Bloc moteur avec chiffon humide ; tube, cloche et couteau lavables à la main (pas au lave-vaisselle)
Entretien périodique	Remplacement du couteau et des joints d'étanchéité selon l'usure
Garantie	1 an (pièces et main-d'œuvre) pour l'acheteur d'origine
Service après-vente	USA : 1-800-824-1646
Pièces détachées disponibles	Oui : couteau, joints, fouet (pour modèles compatibles), cartouche, etc.

FOIRE AUX QUESTIONS - MP 350 Turbo Robot Coupe

Comment démarrer le MP 350 Turbo ?

Branchez l'appareil, plongez le tube dans la préparation, appuyez sur le bouton de sécurité (BS) puis sur le bouton de commande (BC). Relâchez le BS. Pour un fonctionnement continu, après avoir appuyé sur BC, actionnez le bouton de verrouillage (BV) puis relâchez BC et BV.

Que faire si l'appareil ne démarre pas ?

Vérifiez que vous avez suivi la procédure de mise en marche (BS puis BC). Si l'appareil est chaud, attendez 30 minutes pour qu'il refroidisse. Contrôlez l'alimentation électrique et l'état du cordon.

Comment nettoyer le mixer plongeant ?

Débranchez toujours l'appareil. Nettoyez le bloc moteur avec un chiffon légèrement humide (ne jamais immerger). Le tube, la cloche et le couteau peuvent être lavés à l'eau claire et essuyés. Ne pas mettre au lave-vaisselle.

Le couteau peut-il être remplacé ?

Oui, le couteau est une pièce d'usure. Démontez la cloche, retirez le couteau avec un outil de blocage, changez-le et remontez. Il est conseillé de changer également la bague d'étanchéité.

L'appareil s'arrête en cours d'utilisation, que faire ?

Cela peut être dû à une protection thermique (attendez 30 minutes) ou une surcharge. Vérifiez la libre rotation du couteau et retirez tout obstacle. Si le voyant clignote (modèles MP 600/800), la préparation est trop épaisse.

Puis-je utiliser le mixer avec une rallonge ?

Non, il est déconseillé d'utiliser une rallonge. Branchez directement sur une prise protégée par disjoncteur différentiel.

Quelle est la capacité maximale du MP 350 Turbo ?

Il peut travailler jusqu'à 50 quarts (environ 47 litres) de préparation. Pour le fouet (modèles compatibles), jusqu'à 50 blancs d'œufs.

Comment remplacer le cordon d'alimentation ?

Utilisez l'outil de démontage fourni avec le cordon neuf. Faites pression sur le connecteur et tirez le cordon usé. Montez le nouveau cordon en suivant les instructions (page 26 de la notice).

Que faire si du liquide pénètre dans le bloc moteur ?

Débranchez immédiatement l'appareil et ne l'utilisez pas. Contactez le service après-vente. Ne tentez pas de réparer vous-même.

Où trouver des pièces de rechange ?

Contactez Robot Coupe USA au 1-800-824-1646 ou votre distributeur agréé. Les pièces sont disponibles sous référence (voir la nomenclature dans la notice).

MODE D'EMPLOI MP 350 Turbo Robot Coupe

Robot coupe®

MP 350 Turbo - MP 350 Turbo V. V. - MP 450 Turbo - MP 450 Turbo V. V. - MP 550 Turbo - MP 600 Turbo - MP 800 Turbo - MP 350 Turbo Combi - MP 450 Turbo Combi - MP 450 Turbo FW - MP 450 Turbo FW XL

Robot-Coupe® USA Inc.

P. O. Box 16625, Jackson, MS 39236-6625 - 264 South Perkins St., Ridgeland, MS 39157

Phone: [phone] - e-mail: [e-mail] - website: www.robotcoupeusa.com

WARNING

Nous nous réservons le droit de modifier à tout moment et sans préavis les caractéristiques techniques de cet appareil. Les informations figurant dans ce document ne sont pas contractuelles et peuvent être modifiées à tout moment. © Tous droits réservés pour tous pays par: Robot-Coupe s. n. c.

NOTICE d'instruction

Déballage - Installation - Branchement - Caractéristiques électriques - Dimensions - Sécurité

Mise en fonctionnement

Mise en marche

• Mise en marche en continu
• Mise en marche en variation de vitesse
• Fonction purée Cordon d'alimentation

Position de travail

• Fonctionouteau
• Fonction fouet

Montage / demontage

Fonction couteau - Fonction fouet - Fonction outil mélangeur

Nettoyage

• Bloc moteur
• Tube et cloche Couteau Aluminium Plastique
• Boîte fouet Fouet Boîte outil mélangeur
• Outil mélangeur

Entretien

Couteau Bague d'étanchéité Joint du pied Fouet Cordon d'alimentation Cartouche

Dépannage

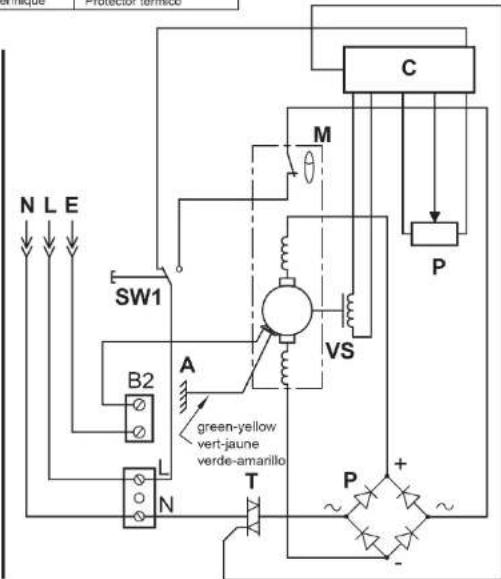

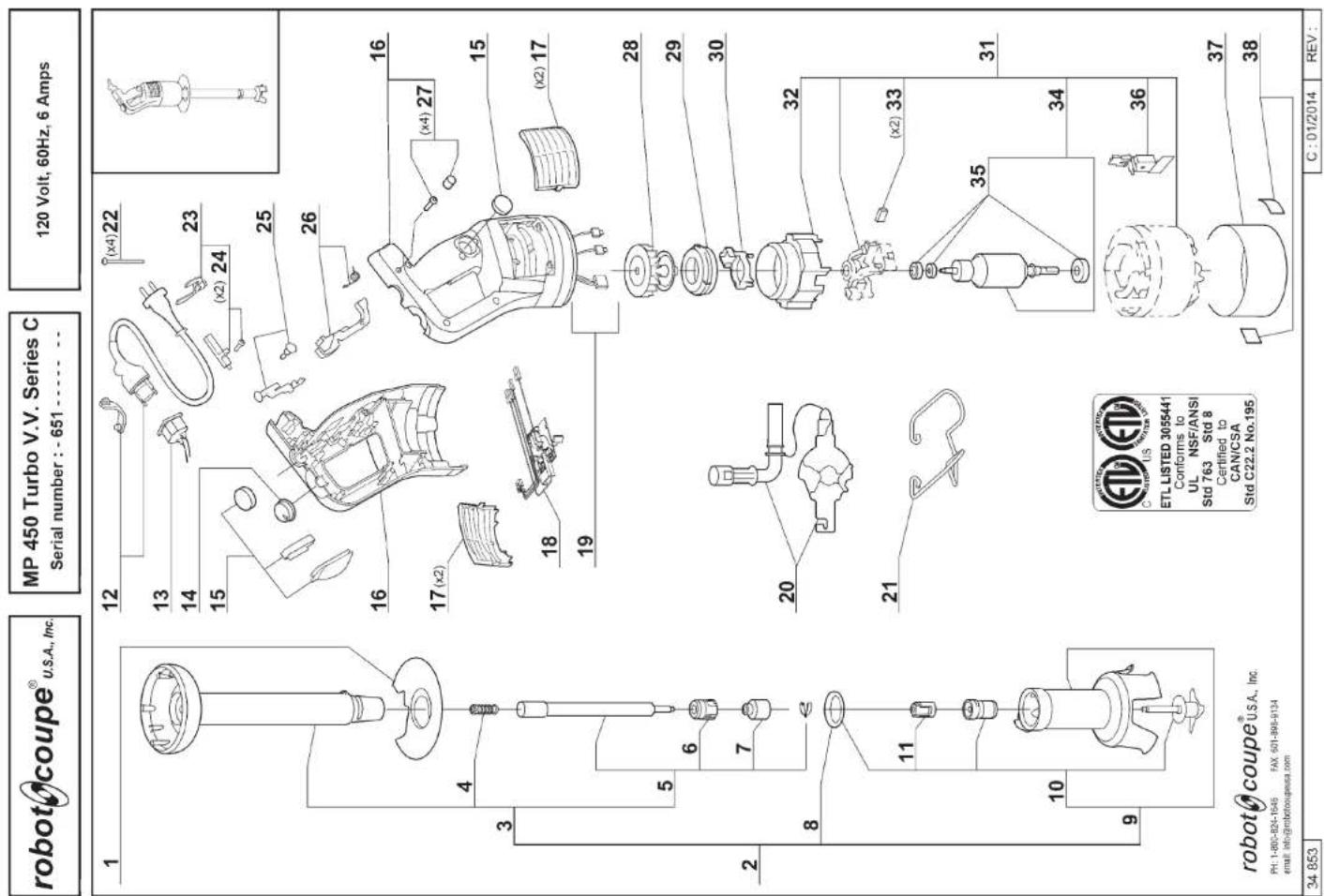

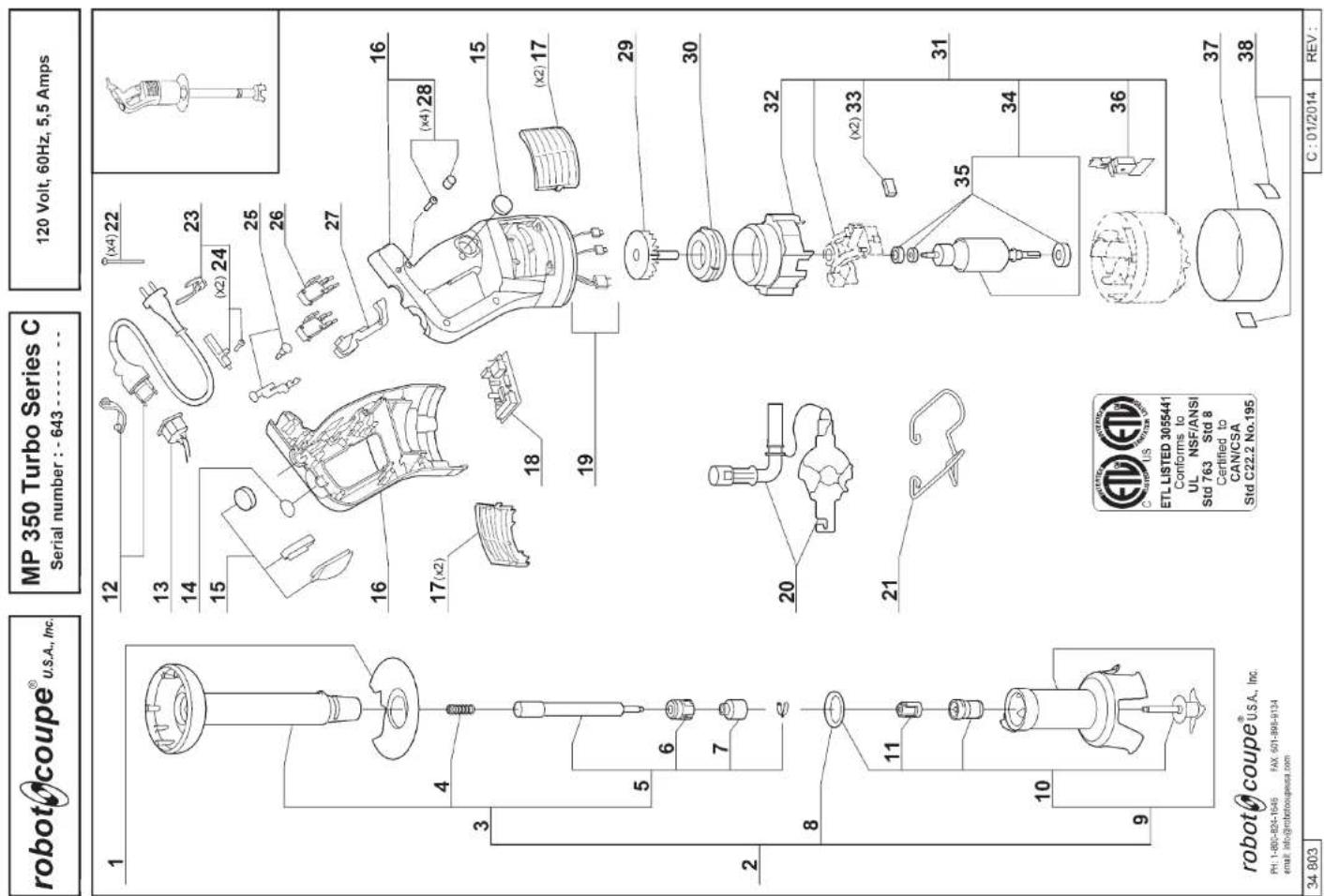

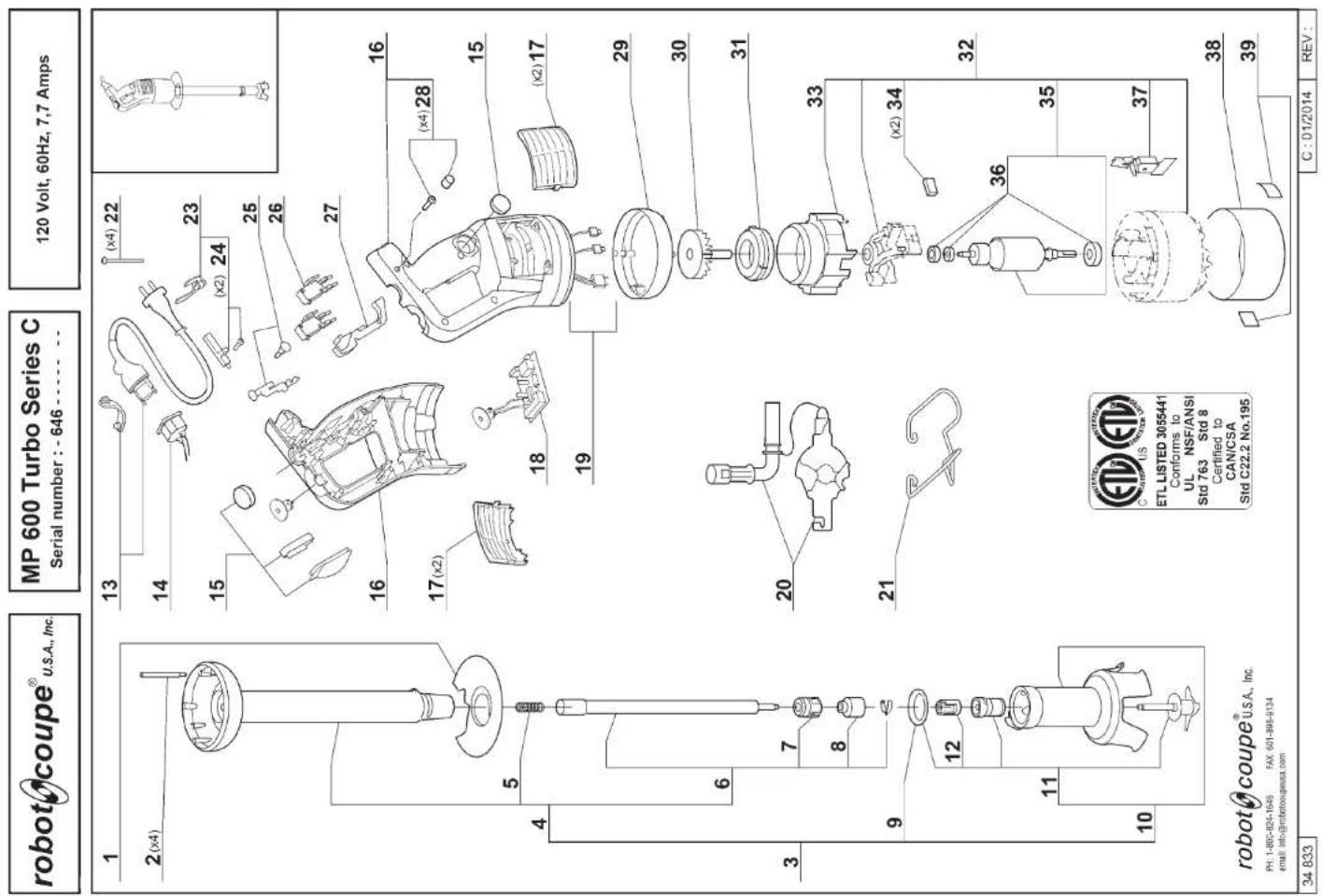

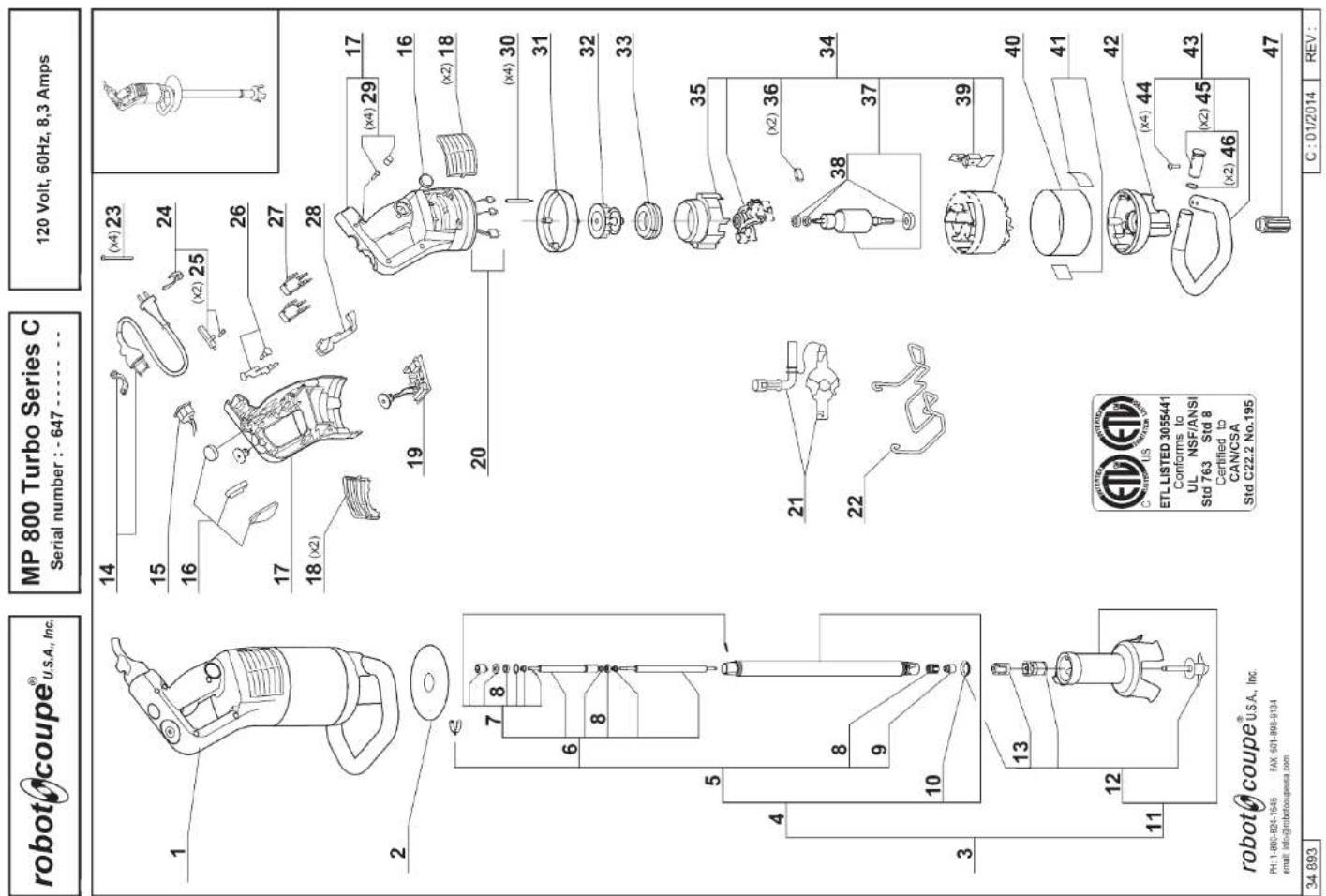

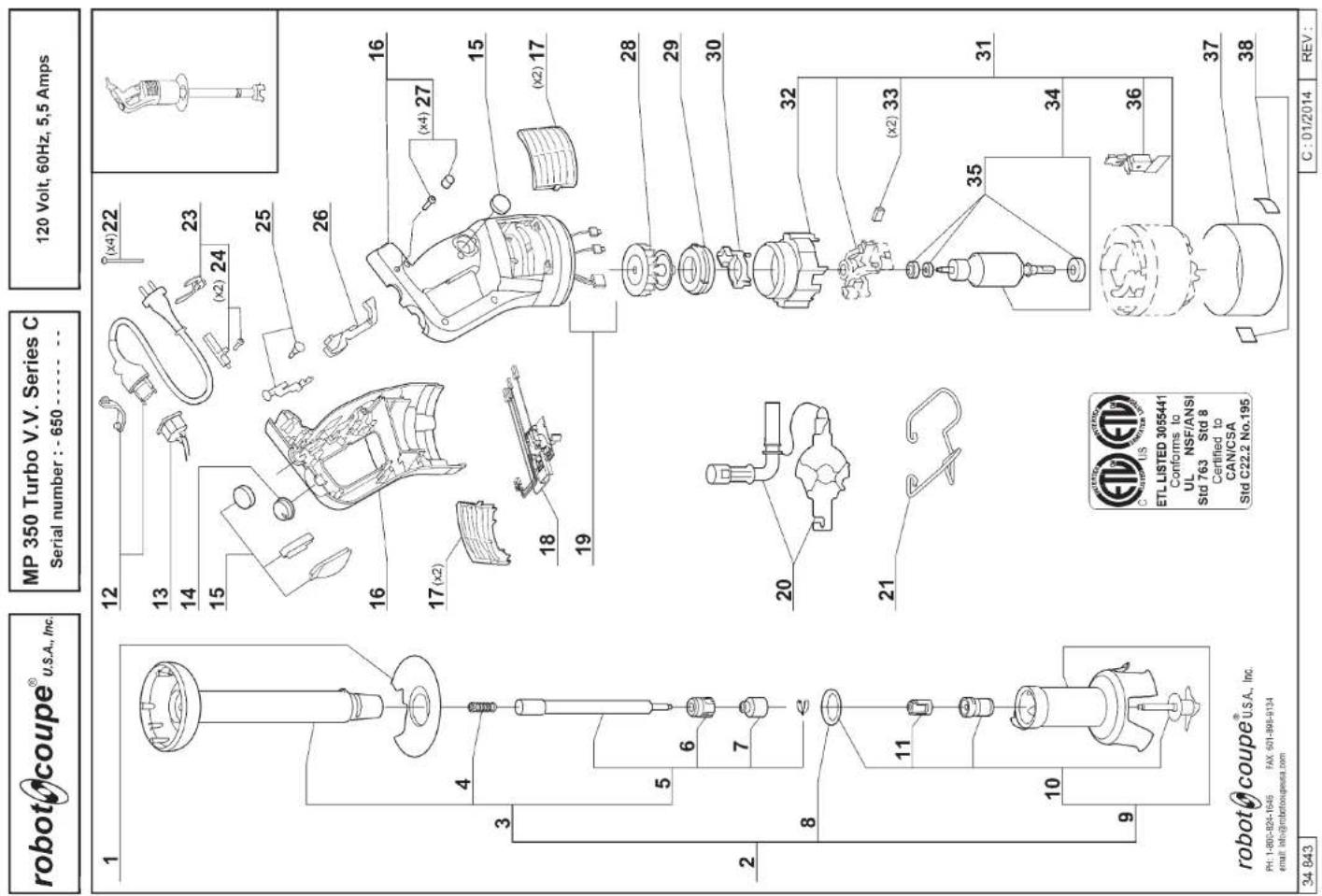

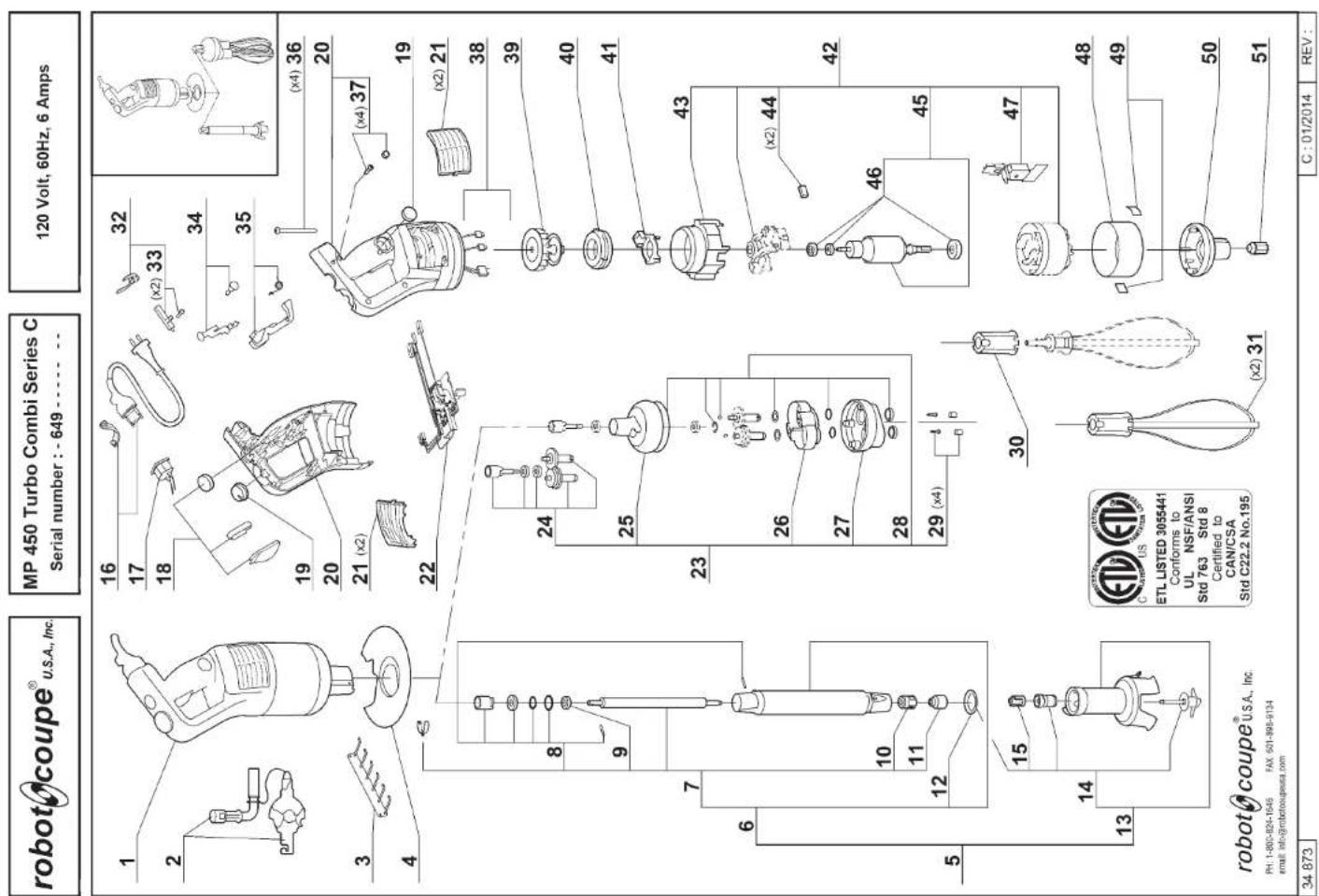

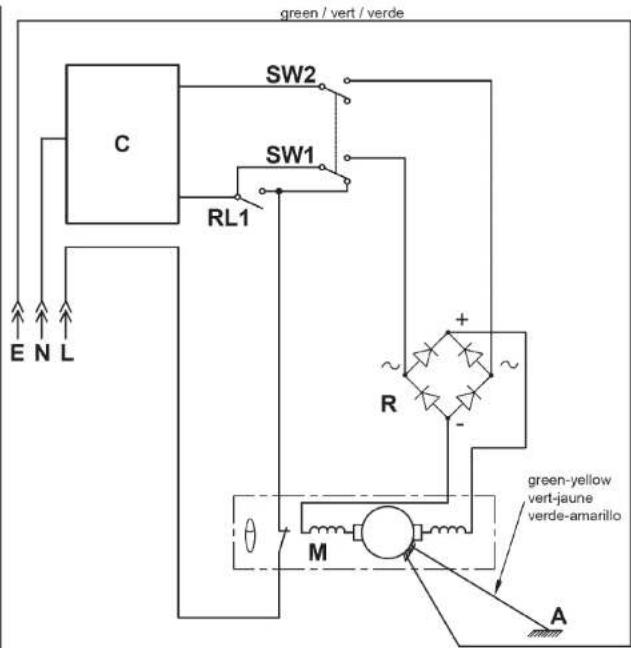

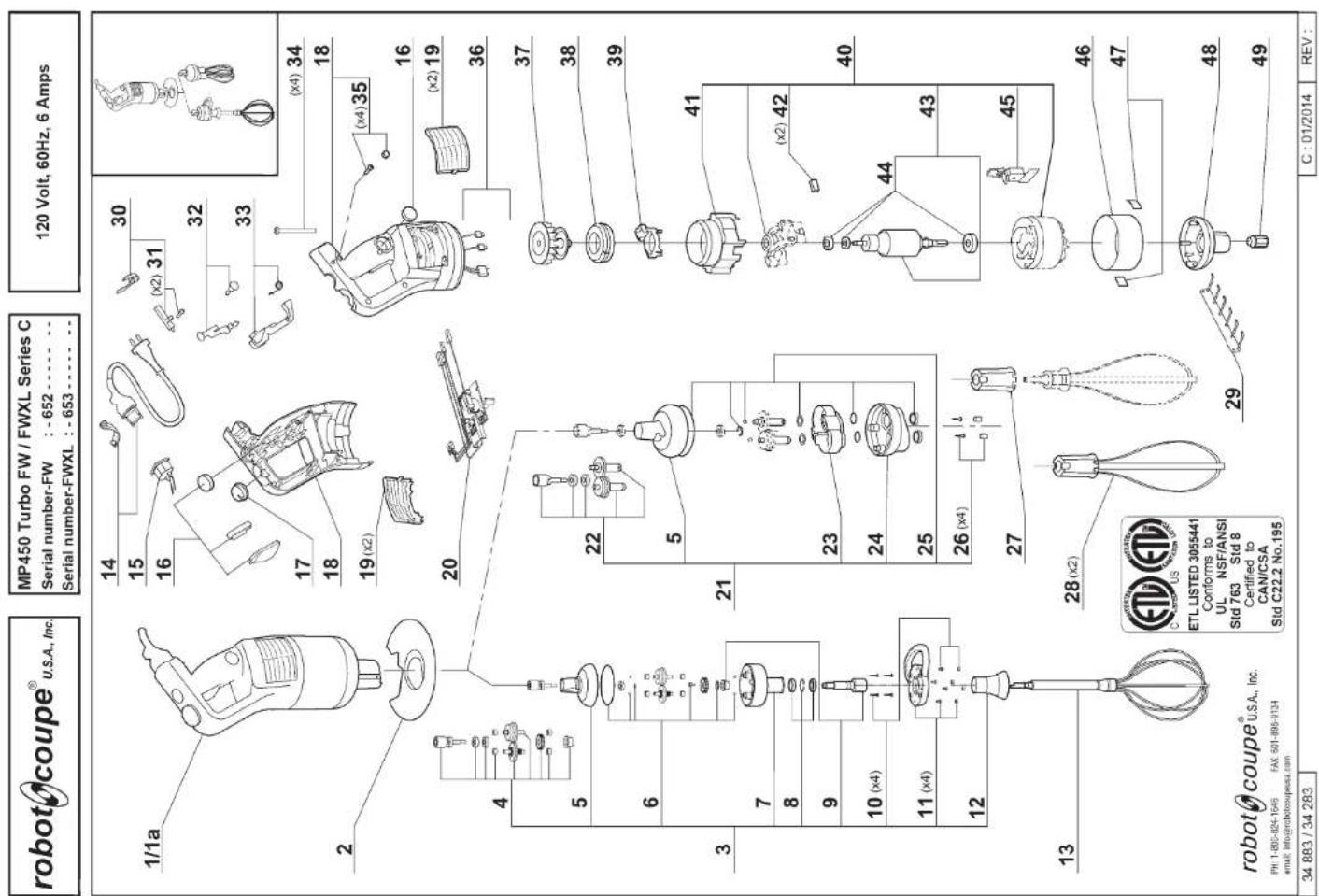

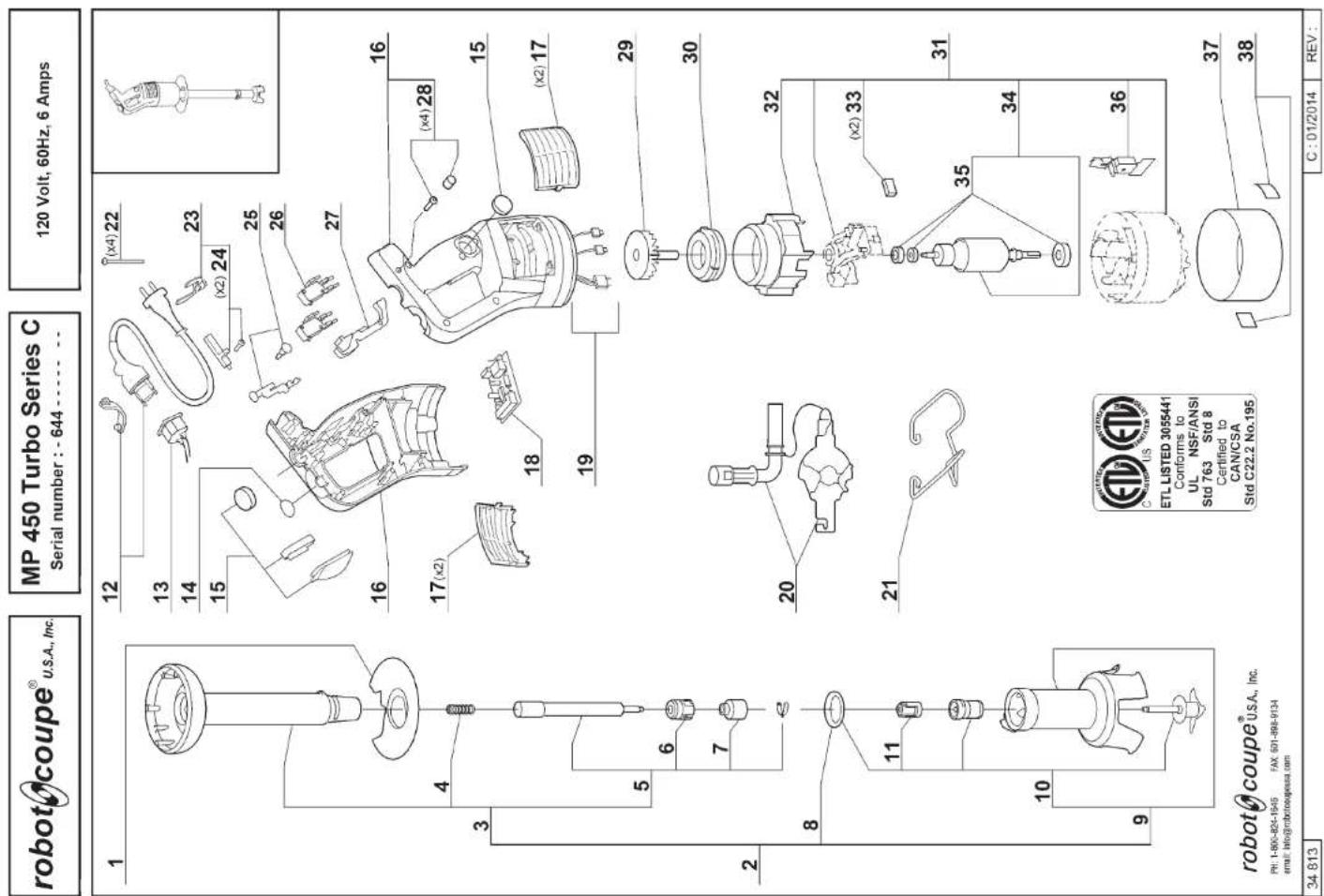

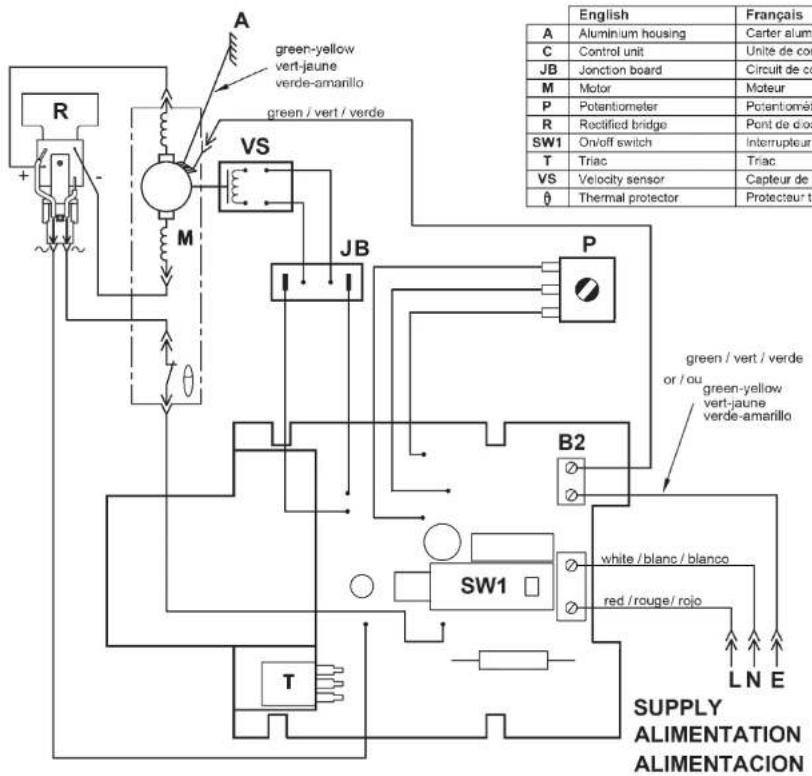

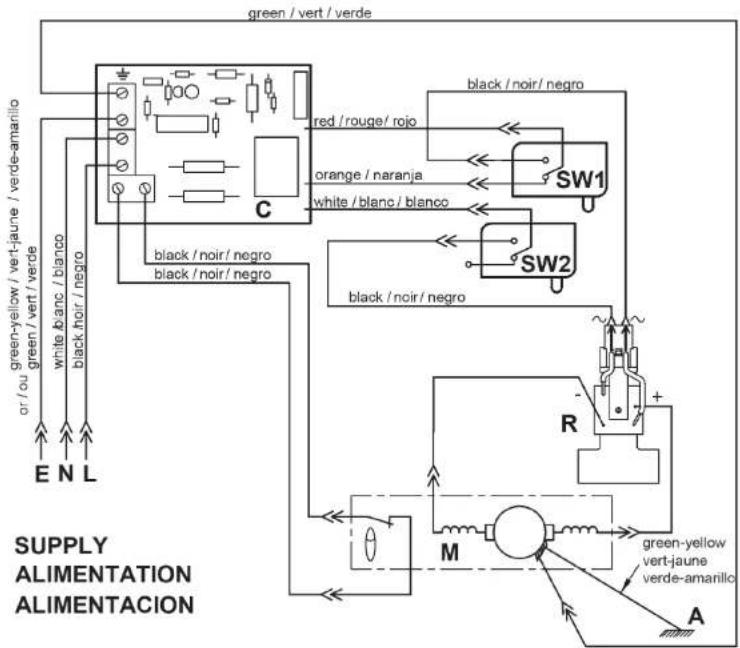

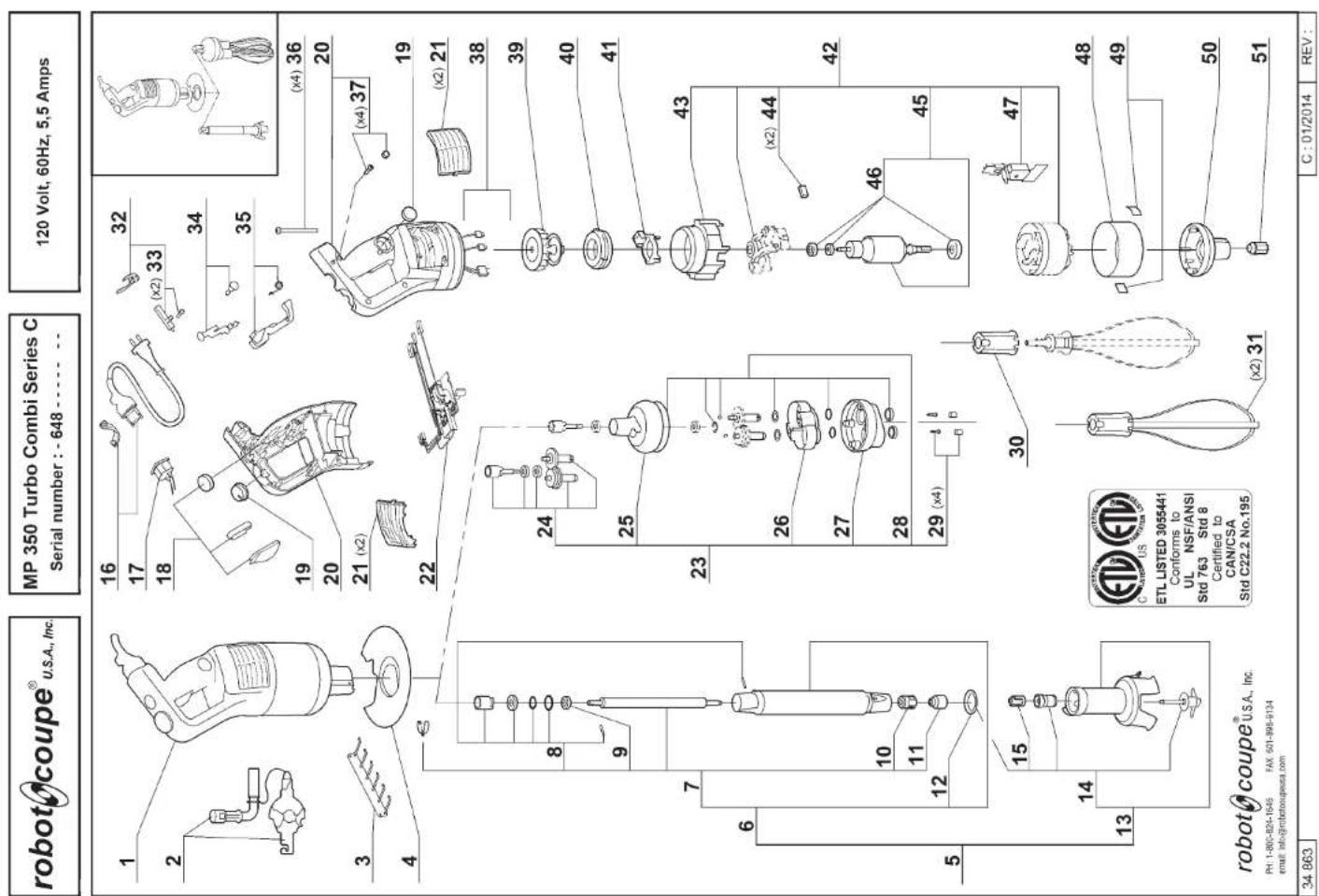

Vues éclatées - Schémas électriques et de câblage

Garantie limitee de robot-coupe u. s. a., inc.

VOTRE NOUVELLE MACHINE ROBOT-COUPE EST GARANTIE UN AN A PARTIR DE LA DATE D'ACHAT : CETTE GARANTIE NE CONCERNE QUE L'ACHETEUR D'ORIGINE.

La GARANTIE EST LIMITEE aux défauts liés aux matériaux et / ou à la fabrication, et inclut la main d'œuvre pour le remplacement des pièces défectueuses, dans le cas où les réparations seraient effectuées par une station de service après-vente agréée (voir liste jointe).

Le CLIENT doit informer la Stations de Service Apre-S-Vente d'une eventuelle couverture de garantie et fournir une copie de la facture ou du bon de livraison mentionnant la date d'achat AVANT QUE LES RÉPARATIONS NE SOIENT ENTAMEES;

Les pièces de remplacement et les accessoires sont garantis quatre-vingt-dix (90) jours à partir de la date d'achat quand ils sont achetés séparément et sont vérifiés à l'aide du bordereau de vente daté OU le récépissé d'emballage sur lequel sont inventoriées les pièces.

Toutes les pièces ou accessoires remplacés sous garantie doivent être retournés à la Station de Service Après-Vente.

Les POINTS suivants NE sont PAS couverts par la garantie :

1 - Toute déterioration du matériel relevant d'une utilisation incorrecte ou inappropriée, d'une chute de l'appareil, ou toute déterioration du même genre causée ou résultant d'une mauvaise application des instructions (montage mal effectué, erreur dans le fonctionnement, nettoyage et/ou entretien inadéquats, emplacement inapproprié...). 2 - Les pièces de remplacement d'un ensemble couteau et/ou la main d'œuvre pour affuter les lames devenues émoussées, abimées ou usées après un certain temps d'utilisation jugé normal ou excessif. 3 - Les pièces et/ou la main d'œuvre pour remplacer ou réparer les surfaces rayées, tachées, abimées, bosselées ou décolorées, les lames, les couteaux ou les accessoires. 4 - Les coûts de transport de ou jusqu'à une station de service après-vente agréée pour la réparation d'une machine. 5 - Les coûts de main d'œuvre pour installer ou essayer des pièces ou accessoires (cuves, disques, lames...) remplaçées arbitrairement.

6 - Les coûts liés au changement du sens de rotation des moteurs électriques triphasés (L'INSTALLATEUR EST RESPONSABLE). 7 - LES DÉGÂTS DUS AU TRANSPORT. Les vices visibles ou cachés incombent au transporteur. Un dossier de réclamation doit être immédiatement rempli auprès du transporteur lorsque qu'un défaut est découvert, s'il s'agit d'un vice caché.

GARDEZ TOUS LES CARTONS ET EMBALLAGES ORIGINAUX qui serviront lors de l'inspection du transporteur.

ROBOT-COUPE U. S. A., Inc., ROBOT-COUPE SA ainsi que toutes ses filiales ou sociétés associées, ses distributeurs, agents, générateurs, employés ou assureurs ne peuvent être tenus responsables des dommages, pertes ou dépenses indirectes liés à l'utilisation de l'appareil ou à l'impossibilité de l'utiliser.

La garantie ROBOT-COUPE U. S. A., Inc. est donnée expressément et en lieu et place de toutes autres garanties, écrites ou tacites, pour la vente et l'usage normal de l'appareil et constitue la seule garantie faite par ROBOT-COUPE U. S. A., Inc.

Attention conserver ces instructions

ATTENTION : Afin de limiter le nombre d'accidents (chocs électriques, blessures ou incendies...) et afin de réduire les dégâts matériels liés à une mauvaise utilisation de votre machine, lisez attentivement les instructions suivantes et respectez-les imperativement. La lecture de cette notice vous apportera une meilleure connaissance de votre appareil et vous permettra une utilisation correcte de toute machine. La notice doit être conservée dans un endroit facile d'accès pour tous les utilisateurs et doit être lu entièrement par toute personne utilisant cette machine.

Deballage

• Retirer précautionneusement l'équipement de son emballage et extraire toutes les boîtes ou paquets contenant les accessoires ou matériel spécifique.
• Attention: Le couteau est un outil tranchant, porter des gants adaptés lors de sa manipulation.

Installation

• Il est recommandé d'installer votre appareil sur son support mural (fourni avec l'appareil).

Branchement

a. Branchez le mixer sur un réseau 110-120V 60 Hz. b. Branchez le mixer sur une prise protégée contre les défauts de terre. c. Ne pas connecter le mixer avec une rallonge. d. Les prises à protection différentielle protègent l'appareil contre des dégâts importants et protègent l'opérateur contre des blessures sévères ou la mort.

• MP 350 Turbo - 120V/60Hz / 5,5 Amp. "Series C"
• MP 450 Turbo - 120V/60Hz / 6 Amp. "Series C"
• MP 550 Turbo - 120V/60Hz / 7 Amp. "Series C"
• MP 600 Turbo - 120V/60Hz / 7,7 Amp. "Series C"
• MP 800 Turbo - 120V/60Hz / 8,3 Amp. "Series C"
• MP 350 Turbo V. V. "Series C" - MP 350 Turbo Combi "Series C" - 120V/60Hz / 5,5 Amp.
• MP 450 Turbo V. V. "Series C" - MP 450 Turbo Combi "Series C" - MP 450 Turbo FW "Series C" - MP 450 Turbo FW XL "Series C" - 120V/60Hz / 6 Amp.

Grâce à un moteur puissant, le MP 350 Turbo peut travailler jusqu'à 50 quart, le MP 450 Turbo jusqu'à 100 quart, le MP 550 Turbo jusqu'à 200 quart, le MP 600 Turbo jusqu'à 300 quart et le MP 800 Turbo jusqu'à 400 quart. La qualité du produit fini est incomparable.

Capacités du fouet

• Avec le fouet, les 3 modèles peuvent travailler de 2 à 50 blancs d'caufs et 30 kg de purée ou 60 litres de purée mousselin (en flocon).
• Chaque mixeur plongeant est fourni avec un support mural pour un rangement facile.

Sécurité de commande :

Cette sécurité empêche tout démarrage intempestif de l'appareil. En effet, il faut nécessairement appuyer sur deux boutons de commande pour permettre le démarrage de l'appareil. Afin de procéder à la mise en marche de l'appareil, se reporter au paragraphe MISE EN FONCTIONNEMENT (page 26).

Sécurité thermique de fonctionnement.

Dans le cas où l'appareil force sur un temps de fonctionnement prolongé, l'appareil se met automatiquement en sécurité thermique. Dans ce cas, attendre le refroidissement complet de l'appareil (environ 30 minutes) et procéder aux opérations de MISE EN FONCTIONNEMENT (page 26).

Sécurité de manque de tension

En cas de coupure de l'alimentation électrique ou du débranchement de l'appareil, l'appareil ne peut redémarrer qu'en procédant aux phases de MISE EN FONCTIONNEMENT (page 26).

Sécurité de surintensité.

Dans le cas de surcharge de l'appareil (cuillère ou ustensile dans la marmite) ou d'une utilisation du mixer dans une préparation trop épaissie, le moteur s'arrête. Cet arrêt indique que la préparation en cours est trop épaissie ou qu'elle n'est pas adaptée pour être réalisée avec un mixer plongeant. Pour remettre l'appareil en fonctionnement, procéder aux opérations de MISE EN FONCTIONNEMENT (page 26)

Vous VENEZ d'acquérir un MIXER plongeant

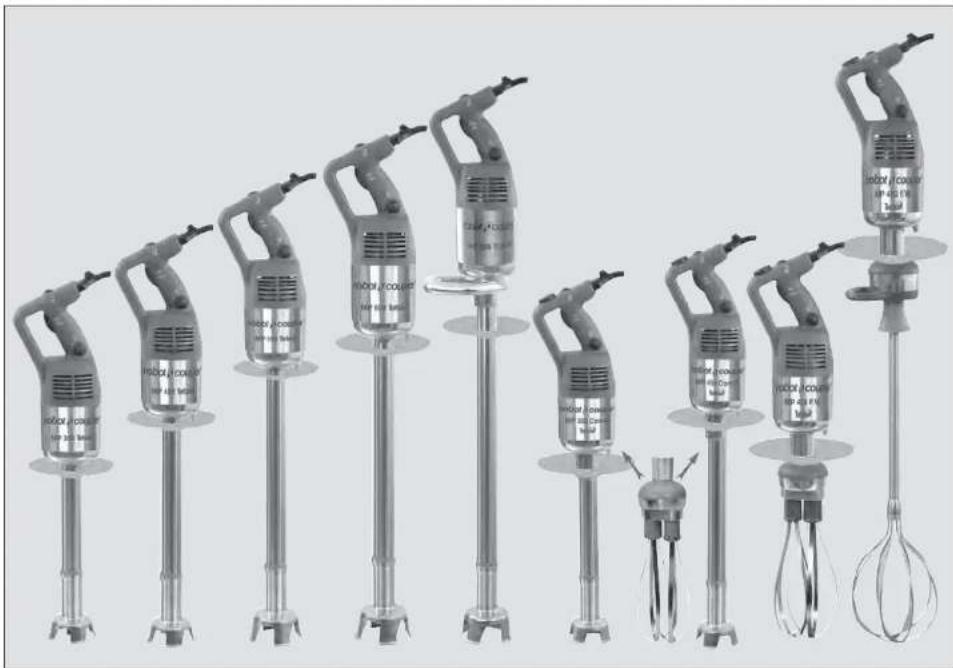

Robot-Coupe a développé une gamme de mixers plongeants dont vous trouvez ci-dessous les caractéristiques.

Modèle	Variation de Vitesse	Acessoire Mixer	Acessoire Fouet	Acessoire Fouet Mélangeur
MP 350 Turbo		●
MP 350 Turbo V.V.	●	●
MP 450 Turbo		●
MP 450 Turbo V.V.	●	●
MP 550 Turbo		●
MP 600 Turbo		●
MP 800 Turbo		●
MP 350 Turbo Cambi	●	●	●
MP 450 Turbo Cambi	●	●	●
MP 450 Turbo FW	●		●
MP 450 Turbo FW XL	●			●

Ces modèles vous rendront d'innombrables services que vous découvrirez au fur et à mesure de leur utilisation. La fonction mixer (couteau) vous permettra de réaliser facilement soupes, potages, veloutés, purées de légumes ou bouillies. La fonction fouet est idéale pour la réalisation de pâtes à crèpes, mayonnaise, œufs en neige, mousseaux au chocolat, crèmes au beurre, chantilly, fromages blancs.... La fonction variation de vitesse vous permettra d'ajuster la vitesse à la préparation réalisée et permet un démarrage en vitesse lente afin de limiter les projections. La conception simple de ces appareils permet de monter et de démonter en un tour de main toutes les pièces faisant l'objet de manipulations gratuites pour leur entretien ou nettoyage.

Mise en MARCHE

Le mixer plongeant est équipé d'un courant électrique et d'une sécurité de fonctionnement.

Avant de brancher l'appareil au secteur, relier impérativement le cordon à la poignée de l'appareil (voir photo ci-contre).

S'assurer que la prise du cordon est bien enfoncée (il faut passer obligatoirement les 2 crans de la prise), si ce n'est pas le cas il sera impossible de faire fonctionner les boutons de commande.

Le mixer plongeant est équipé d'un courant électrique et d'une sécurité de fonctionnement. Si le Mixer Plongeant s'arrête de façon inattendue, vous ne devez essayer de le redémarrer en suivant les étapes 3 à 5 ci-dessous. Si le Mixer Plongeant ne redémarre pas, attendre le refroidissement de l'appareil pendant 30 minutes et la sécurité thermique s'annulera. Vous serez alors en mesure de redémarrer en suivant les opérations de 3 à 5.

1. S'assurer que le bouton de commande (BC) n'est pas enclenché.
2. Connecter l'appareil au secteur.
3. Plonger le tube dans la préparation avec la cloche complètement immergée et le disque de protection aux éclaboussures en place.
4. Appuyer sur le bouton de sécurité (BS).
5. Appuyer sur le bouton de commande (BC). Le mixer se met alors à fonctionner.
6. Relâcher le bouton de sécurité (BS).
7. Pour arrêter l'appareil, relâcher le bouton de commande (BC).

Mise en MARCHE en continu

8. Procéder de la même façon pour les points 1 à 6. Puis, tout en maintenant le bouton de commande (BC) actionné, appuyer sur le bouton de verrouillage (BV). 9. Relâcher le bouton de commande (BC). 10. Relâcher le bouton de verrouillage (BV). Le mixer fonctionne alors seul. 11. Pour arrêter l'appareil, appuyer sur le bouton de commande (BC) et le relâcher.

Mise en MARCHE en variation de vitesse

Procéder de la même façon pour les points 1 à 6. Faire varier la vitesse du moteur en tournant la molette (MV) dans le sens mini ou maxi suivant la vitesse désirée.

Il est préférible de commencer à travailler à basse vitesse avec la fonction fouet.

Principe d'autorégulation de la vitesse : Une fois la vitesse sélectionnée, laissez travailler l'appareil en toute autonomie. La vitesse reste constante quelle que soit l'évolution de la préparation.

Fonction PUREE

MP 350 Turbo Combi, MP 450 Turbo Combi, MP 450 Turbo FW.

En fonction fouet, une vitesse autorégulée a été spécialement étudiée pour la réalisation de la purée.

Cette vitesse spéciale purée est représentée sur le bouton de vitesse variable par un cercle blanc. Pour atteindre cette vitesse, tourner le bouton dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête (rotation saccadée).

CORDON d'alimentation

Après le nettoyage de la machine, afin de prolonger la durée de vie du cordon, enrouler le câble d'alimentation autour des ergots prévus à cet effet sans le tendre exagérément.

Fonction couteau

1) Pour une meilleure ergonomie de travail, il est conseillé de tenir l'appareil à la fois par la poignée et par la base du bloc môleur.

2) De plus, il est recommandé de pencher légèrement l'appareil en s'assurant que la cloche ne se trouve pas en contact avec le fond du récipient.

MP 800 turbo.

Une poignée permettant une bonne prise en main de l'appareil et un déplacement facile.

3) L'appareil peut également être en appui sur le bord de la marmite en s'assurant qu'il est maintenu en position inclinée et que la cloche n'est pas en contact avec le fond du récipient.

Dans le cas où le mixer est utilisé avec son support marmite, vérifier que le mixer se trouve au centre du récipient, qu'il est légèrement incliné et que la cloche ne touche pas le fond de la marmite.

4) Le disque de protection aux éclaboussures devrait toujours être mis en place. 5) Pour une efficacité optimale, le mixer doit être immergé au 2/3 de la longueur du pied. 6) Toujours veiller à ce que la cloche soit suffisamment immergée pour éviter les projections et que les ouïes de ventilation du bloc moteur ne soient pas en contact avec les liquides.

Fonction FOUET

Pour une meilleure ergonomie de travail, il est conseillé de tenir l'appareil à la fois par la poignée et par la base du bloc moteur.

L'appareil peut également être tenu d'une seule main par la poignée, ce qui libère la seconde main et permet de tenir éventuellement le récipient.

Durant le travail de la préparation, il est recommandé de déplacer les fouets dans le récipient afin d'assurer une parfaite homogénéité de la préparation travaillée.

Il est vivement recommandé d'éviter de toucher les parois du récipient avec les fouets.

Pour une efficacité optimale, le fouet doit être immergé au minimum de 1/5 de la longueur du fouet. Il est également conseillé de commencer en vitesse lente.

Une poignée sur l'outil mélangeur permet une bonne prise en main de l'appareil.

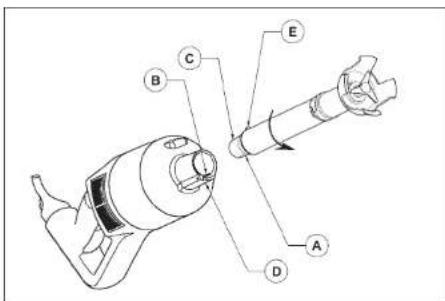

Fonction couteau

Montage du tube sur le bloc moteur (Sauf pour le MP 350 Turbo, MP 450 Turbo, MP 550 Turbo, MP 600 Turbo).

• S'assurer que l'appareil n'est pas branché. Aligner le plat de la partie conique du tube avec le doigt intérieur du carter aluminium.
• Insérer complètement la partie conique du tube dans le carter aluminium. Tourner le tube dans le sens de la flèche (voir dessin) jusqu'à l'obtention d'un léger serrage.

Démonter du tube du bloc moteur

• S'assurer que l'appareil n'est pas branché
• Tourner le tube dans le sens inverse à celui du montage.
• Arrive en butée, retirer le tube du carter aluminium.

Montage de la cloche sur le tube

• S'assurer que l'appareil n'est pas branché.

Aligner le plat A de la partie conique du tube avec le doigt B intérieur de la cloche. Insérer la partie conique du tube dans la cloche. Lorsque la bague vient en contact avec le joint du tube D, tourner la cloche dans le sens de la flèche (voir dessin) de façon à assembler l'ergot de la cloche E dans l'ergot du tube F jusqu'à l'obtention d'un léger serrage.

Démonter la cloche du tube

• S'assurer que l'appareil n'est pas branché. Tourner la cloche dans le sens de la flèche ① (voir dessin) pour désassembler l'ergot de la cloche ② de l'ergot du tube ③. Arrivé en butée, retirer la cloche du tube.

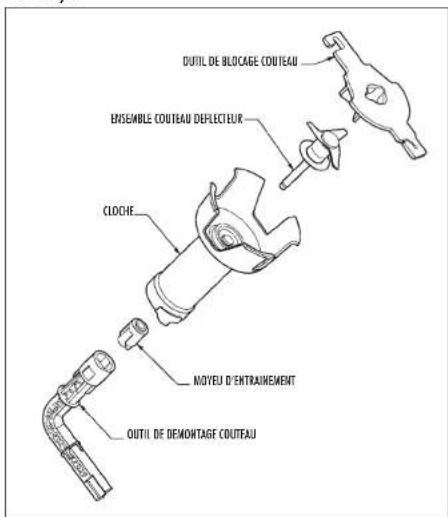

Démonter du couteau

• S'assurer que l'appareil n'est pas branché. Tourner la cloche dans le sens de la flèche (1) (voir dessin) pour désassembler l'ergot de la cloche (2) de l'ergot du pied (3). Arrivé en butée, séparer la cloche du pied. Pour un démontage du couteau en toute sécurité, tenir le couteau en se protégeant la main avec soit l'outil de blocage du couteau, soit un gant de sécurité ou un chiffon épais.
• Dès que le moyeu ou la cage d'entraînement est dévissé, le couteau se libère et peut donc être nettoyé.

Fonction FOUET

MP 350 Turbo Combi, MP 450 Turbo Combi, MP 450 Turbo FW

Montage de la boîte sur le bloc moteur

• S'assurer que l'appareil n'est pas branché. Aligner le plat A de la partie conique C de la boîte fouet avec le doigt B intérieur du carter aluminium.
• Insérer complètement la partie conique C de la boîte fouet dans le carter aluminium. Tourner la boîte fouet dans le sens de la flèche (voir dessin) jusqu'à l'obtention d'un léger serrage.

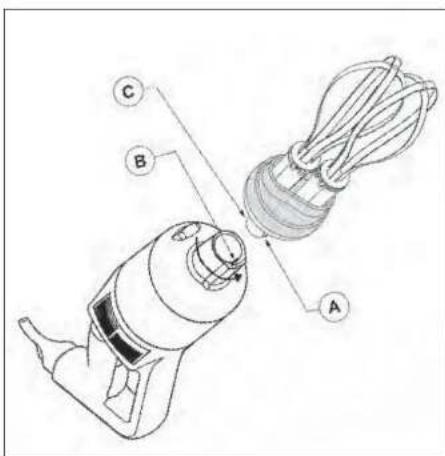

Démontage de la boîte

• S'assurer que l'appareil n'est pas branché. Tourner la boîte fouet dans le sens inverse à celui du montage.
• Arrive en butée, retirer la boîte fouet du carter aluminium.

Montage des fouets sur la boîte

• Tenir la boîte d'une main.
• De l'autre main, tenir le fouet puis insérer l'axe A du premier fouet dans l'alésage B de l'axe de la boîte fouet. Prendre soin d'aligner les doigts d'entraînement D avec les encoches. En enforçant le fouet dans l'axe de la boîte, lui appliquer un mouvement de rotation pour engager les doigts d'entraînement dans les encoches de l'axe, de façon à obtenir le clipsgage du fouet sur son axe. Pour contrôler le bon clipsgage du fouet sur l'axe ©, tirer dessus légèrement par l'intermédiaire des brins.
• Procéder de la même façon pour le fouet. Si le fouet ne peut pas s'enclencher, restaurer le fouet, le tourner de et recommencer l'opération.

Tirer l'éjecteur A dans le sens de la flèche en tenant l'éjecteur d'une main et la boîte B de l'autre.

Démontage des fouets de la boîte

Démontage de l'éjecteur

Tenir le fouet par les brins d'une main. De l'autre main tirer sur l'éjecteur dans le sens de la flèche (voir dessin).

Fonction OUTIL melangeur

Aligner le plat de l'outil mélangeur ⑧ avec le plat de la boîte mélangeur ④.

Une fois l'outil mélangeur monté sur la boite, il suffit d'insérer l'outil mélangeur sur le bloc moteur en le tournant dans le sens inverse des aiguilles d'une montre.

DÉMONTAGE DE L'OUTIL MÉLANGEUR DE LA BOITE OUTFIL MÉLANGEUR :

Afin de dégager l'outil mélangeur de la boite, il suffit d'appuyer sur le bouton ©, l'outil mélangeur se détache instantanément. Pour finir, il vous suffit de déboiter la boite du bloc moteur.

Attention

• Toujours, débrancher le Mixer Plongeant avant de le nettoyer!
• Toujours, diluer l'eau de Javel selon les instructions. (Voir emballage du fabricant).
• Ne pas nettoyer le Mixer Plongeant au lave-vaisselle. Le type et la concentration du détergent doivent respecter la norme 21CFR 178 1010.
• Nettoyer selon les règles établies par le service local de la santé.

BLOC moteur

L'équipement doit être propre à toutes les étapes de la fabrication. Nettoyer entre chaque tâche en utilisant un détergent ou un désinfectant. Diluer le détergent/désinfectant en suivant les instructions écrites sur l'emballage du fabricant.

Utiliser un chiffon légèrement humide avec le produit nettoyant. Le liquide ne doit pas entrer en contact avec les composants électriques se trouvant à l'intérieur du bloc moteur.

Lors du nettoyage des ventilations, veiller à ne pas introduire de liquide à l'intérieur du logement. Utilisez un chiffon légèrement humide pour enlever le détergent puis essuyez en utilisant un chiffon propre.

Si vous avez utilisé le mixer plongeant dans une préparation chaude, faire refroidir la partie basse du tube dans de l'eau froide avant de démonter la cloche du tube.

Nettoyer immédiatement après utilisation pour éviter que les aliments ne se collent sur les parois.

Important

Ne jamais immerger le bloc moteur ou la poignée dans un liquide. Le bloc moteur contient des composants électriques et n'est pas étanche aux liquides. Le contact entre le moteur et des liquides peut entraîner de sérieux préjudices à l'utiliser.

TUBE et CLOCHE

Il est possible de procéder selon deux modalités :

• Procédure simplifiée de nettoyage après chaque utilisation
• Plonger le tube muni de sa cloche dans un ré entuelles restes de fabrication.
• Après avoir déconnecté imperativement l'appareil du secteur, rincer la cloche munie de son tube.
• Procedure complète de nettoyage journalière
• Déconnecter impérativement l'appareil du secteur.
• Rincer le tube muni de sa cloche sous un robinet d'eau.
• Démonter la cloche du tube puis le couteau (porter des gants adaptés). Procéder avec précaution pour ne pas endommager les surfaces de l'axe et la garniture d'étanchéité. Nettoyer chacune des pièces en évitant d'utiliser un détergent trop agressif.
• Après le nettoyage, toujours bien essuyer les différentes pièces pour éviter une éventuelle oxydation.

Couteau

Le couteau se démonte de la cloche pour un nettoyage minutieux de l'appareil.

Après le nettoyage du couteau, essuyez bien les lames pour prévenir une éventuelle oxydation.

Utilise des agents lessiviels adaptés au métal.

Vérifiez que le détergent est utilisable sur les pièces en matière plastique.

En effet, certains agents lessiviels trop alcalins (avec forte concentration en soude ou en ammoniaque par exemple) sont totalement incompatibles avec certaines matières plastiques et les défigurent très rapidement.

Boite FOUET

Ne jamais immerger la boîte fouet dans l'eau. La nettoyer à l'aide d'un chiffon légèrement humide ou une éponge.

Ne jamais nettoyer la boîte fouet dans un lave-vaisselle.

FOUET

Il est possible de nettoyer les fouets manuellement ou dans le lave-vaisselle. Il est recommandé pour un nettoyage efficace de démonter l'éjecteur fouet.

Boite OUTIL mélangeur

Ne jamais immerger la boite outil mélangeur dans l'eau. La nettoyer à l'aide d'un chiffon légèrement humide. Ne jamais nettoyer la boite outil mélangeur dans un lave-vaisselle.

OUTIL mélangeur

Il est possible de nettoyer l'outil mélangeur manuellement ou dans un lave-vaisselle. Il est également possible de le nettoyer à l'aide d'un chiffon légèrement humide.

Couteau

Le résultat de la coupe dépend essentiellement de l'état de vos lames et de leur usure. Le couteau est en effet une pièce d'usure, qu'il est nécessaire de remplacer épisodiquement afin de toujours obtenir la même constance dans la qualité du produit fini. Il est conseillé de changer en même temps que le couteau, la bague de guidage et la garniture d'étanchéité.

BAGUE d'étanchéité

La bague d'étanchéité du pied peut être huilée (utiliser de l'huile de table).

Afin de conserver une parfaite étanchéité du pied, il est conseillé de vérifier régulièrement l'état d'usure de cette bague et la remplacer si besoin.

JOINT de PIED

Afin de conserver une parfaite étanchéité entre la cloche et le pied, il est nécessaire de vérifier régulièrement l'état d'usure du joint et le remplacer si besoin.

FOUET

Le résultat de votre préparation dépend essentiellement de l'état de vos brins et de leur usure. Il convient donc de les changer épisodiquement afin d'obtenir une qualité de produit fini optimale.

CORDON d'alimentation :

Pour garantir une bonne sécurité, le cordon d'alimentation doit toujours être dans un bon état. Le cordon est en effet une pièce soumise à de nombreuses contraintes; il est nécessaire de la remplacer en cas de détérioration (coupure, brûlure...).

Procédure de remplacement du câble :

1) Utiliser l'outil de démontage fourni avec le cordon neuf SAV. 2) Faire pression sur le pouvoir (voir photo) et tirer sur le cable sans relacher l'outil de démontage. Remontage du nouveau cordon : Se reporter à la page 26

Vous devez changer la cartouche si : Pénétration de liquide dans le pied Jeu dans le couteau

1) Démontage de la cartouche :

Positionnez l'outil démonte-couteau sur la cartouche B. Pour sortir la cartouche de son logement, donnez un coup de maillet D sur l'outil de démontage C.

2) Montage de la cartouche

Orienter les oreilles de la cartouche (B) pour qu'elles soient alignées avec les rainures dans la cloche (A). Pousser la cartouche avec la main dans le sens de la flèche, puis la clipser dans la cloche à l'aide de l'outil démonte-couteau.

L'appareil NE se MET PAS en MARCHE

1. Avez-vous suivi les opérations de mise en fonctionnement ? (Voir le paragraphe de "Mise en marche").
2. S'agit-il d'un échauffement de l'appareil ? Dans ce cas, attendre quelques minutes pour le refroidissement du moteur, puis recommencer.
3. Débranchez l'appareil et essayez une autre prise de courant.
4. Contrôler l'alimentation du secteur.
5. Contacter votre service après-vente.

L'appareil s'arrête en COURS de fonctionnement

(voir paragraphe «Mise en marche»). - Le 1er paragraphe explique la protection thermique. Il faut alors attendre le refroidissement de l'appareil (environ 30 minutes avant de le remettre en marche).

Si vous ne pouvez déterminer la cause du problème

• Libérez le bouton de commande (BC).
• Débrancher le Mixer Plongeant.
• Contrôler la libre rotation du couteau dans la cloche (blocage par ustensile).
• Contrôler la rotation de l'arbre d'entraînement. Pour ce faire, démonter la cloche du pied et contrôler manuellement la rotation de la sortie d'arbre.

Pour vérifier cela, débrancher le Mixer Plongeant, enlever la cloche et tester la rotation.

Vérifier l'état de la prise et du cordon d'alimentation.

Si le MIXER plongeant commence à FUMER ou à chauffer.

• Libérer le bouton de commande et débranchez l'appareil du secteur.
• Contactez votre service après-vente le plus proche.
• L'appareil peut déclencher la protection différentielle de la prise.

- Si le moteur ou le système de commande sont humides ou endommagés.

Ne pas essayer d'utiliser «le mixer» si il n'a pas été réparé par des personnes qualifiées.

Le VOYANT lumineux se MET à clignoter (MP 600 turbo et MP 800 turbo).

En cas de surcharge de l'appareil ou d'une utilisation du mixer dans une préparation trop épaissie, le voyant de surintensité clignote pendant 5 secondes, pour avertir de l'arrêt du moteur.

Cet arrêt indique que la préparation en cours est trop épaissie ou qu'elle n'est pas adaptée pour éplongeant.

Dans ce cas, il vous sera toujours possible de remettre en fonctionnement votre mixer. Toutefois, votre appareil s'arrêtera si la consistance de la préparation n'est pas modifiée.

Attention

• LE COUTEAU EST UN OUTIL TRANCHANT, il est recommandé de porter des gants adaptés lors de leurs manipulations. Manipuler et ranger avec précaution le couteau.
• Ne jamais essayer de supprimer les systèmes de verrouillage et de sécurité.
• Ne jamais introduire un objet dans le récipient de travail.
• Ne pas surcharger l'appareil.
• Ne jamais mettre en fonctionnement l'appareil tant que la cloche n'est pas complètement immergée dans la préparation.
• Toujours débrancher le mixer avant de procéder aux opérations de nettoyage et d'entretien.

Dépannage

Regarder la garantie au préalable.

Si votre appareil a besoin d'être réparé, vérifier avec votre distributeur le service après-vente le plus proche.

Si il n'en a pas ou si vous souhaitez que votre appareil soit réparé à l'usine, nous contacter pour obtenir un numéro d'autorisation de retard de la marchandise (RMA), et des réception, l'expédier en port payé et assure à l'adresse de l'usine.

PH:1-800-824-1646

Robot Coupe U. S. A. Inc.

Service Département

Pour le service après-vente sur le Canada, contacter l'usine Robot-Coupe aux USA.

Robot coupe®

TECHNICAL DATA

DATOS TECNICOS

DONNÉES TECHNIQUES

robotcoupe® U. S. A., Inc. MP 350 Turbo Series C Serial number: -643- - - - - 120 Volt, 60Hz, 5,5Amps

Index	Pierre / Part	Description	Designation
1	89 634	MP NSF PROTECTION	PROTECTION NSF MP
2	39 331	MP350A COMPLETE FOOT	PIED COMPLT MP350 A
3	39 332	MP350 A FOOT	PIED MP350 A EQUIRE
4	89 619	MP FOOT SPRING	RESSORT PIED MP
5	39 333	MP350 A DRIVING SHAFT	ARBRE D'ENTRAINEMENT MP350 A
6	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roulement-joint à l'évre)
7	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
8	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
9	39 335	MP450 A BELL COVER	CLOCHE INOX MP450A EQU
10	39 337	MP450 A BLADE	COUTEAU MP450 A
11	89 625	MP ADRIVING HUB	MOYEU D'ENTRAINEMENT MP A
12	89 143	MP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MP 120V+VIS+CACHE VIS
13	89 149	CONNECTOR	CONNECTEUR
14	89 360	CAP HANDLE KIT+SCREW+CAP SCREW	KIT BOUCHON POIGNEE +VIS+CACHE VIS
15	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHÈITE MP CMP+VIS+CACHE VIS
16	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNEES MP (G+D)+VIS+CACHE
17	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
18	89 464	MP T 120V USA CIRC BOARD+SCREW+CAP SCREW	PLATINE MP T 120V USA+VIS+CACHE VIS
19	89 459	MP T 120V ELECT WIRING+SCREW+CAP SCREW	FILS ELEC MP T 120V+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTIL DEMONTAGE MP/CMP
21	89 629	MP WALL SUPPORT	SUPPORT MURAL MP
22	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
23	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
24	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
25	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW	KIT BOUTON MP/CMP +VIS+CACHE VIS
26	89 365	MICROSWITCH+SCREW+CAP SCREW	MICRO INTERRUPTEUR +VIS+CACHE VIS
27	89 364	COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER DE COMMAND+VIS+CACHE VIS
28	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
29	89 573	MP600 VENTILATOR	VENTIL MP600 Ø69
30	89 577	MP600 AIR DUCT	COURONNE CANAL MP600
31	89 564	MP T B 120V USA MOTOR	MOTEUR MP T B 120V USA
32	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
33	89 537	MPA 120V BRUSHS KIT (x2)	KIT CHARBONS MPA 120V (x2)
34	89 519	MP450 120V INDUCED CIRC	INDUIT MOT MP450 120V
35	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
36	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
37	89 596	MP 350 T HIGH FERRULE	VIROLE HTE MP350 Turbo
38	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS

robotcoupe® U. S. A., Inc. MP 350 Turbo V. V. Series C Serial number: -650- - - - - - 120 Volt,60Hz,5,5Amps

Index	Pierre / Part	Description	Designation
1	89 634	MP NSF PROTECTION	PROTECTION NSF MP
2	39 331	MP350A COMPLETE FOOT	PIED COMPLT MP350 A
3	39 332	MP350 A FOOT	PIED MP350 A EQUIRE
4	89 619	MP FOOT SPRING	RESSORT PIED MP
5	39 333	MP350 A DRIVING SHAFT	ARBRE D'ENTRAINEMENT MP350 A
6	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roulement-joint à l'évre)
7	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
8	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
9	39 335	MP450 A BELL COVER	CLOCHE INOX MP450A EQU
10	39 337	MP450 A BLADE	COUTEAU MP450 A
11	89 625	MP ADRIVING HUB	MOYEU D'ENTRAINEMENT MP A
12	89 143	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
13	89 153	CONNECTOR	CONNECTEUR
14	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP+VIS+CACHE VIS
15	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHÈITE MP CMP+VIS+CACHE VIS
16	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNEES MP (G+D)+VIS+CACHE
17	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
18	89 462	MPC T 120V USA CIRC BOA+SCREW+CAP SCREW	PLATINE MPC T 120V USA+VIS+CACHE VIS
19	89 461	MPC T 120V ELECT WIRING+SCREW+CAP SCREW	FILS ELEC MPC T 120V+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTIL DEMONTAGE MP/CMP
21	89 629	MP WALL SUPPORT	SUPPORT MURAL MP
22	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
23	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
24	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
25	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
26	89 531	MPC/CMP COMMAND ARM KIT	KIT LEVIER CDE MPC/CMP
27	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
28	89 543	MPC T MAGNET VENTIL	VENTIL AIMANT MPC TURBO
29	89 577	MP600 AIR DUCT	COURONNE DE CANALISATION MP600
30	89 613	MP SELF REST	SUPPORT SELF MP
31	89 564	MP T B 120V USA MOTOR	MOTEUR MP T B 120V USA
32	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
33	89 537	MPA 120V BRUSHS KIT (x2)	KIT CHARBONS MPA 120V (x2)
34	89 519	MP450 120V INDUCED CIRC	INDUIT MOT MP450 120V
35	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
36	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
37	89 602	MP350VV T HIGH FERRULE	VIROLE HTE MP350VV Turbo
38	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS

robotcoupe® U. S. A., Inc. MP 350 Turbo Combi Series C Serial number: -648- - - - 120 Volt, 60Hz, 5,5 Amps

Index	Pleine / Part	Description	Designation
1	89 226	MPC350 T Series B BLOCK MOTOR	BLOC MOTEUR MPC350 T Series B
2	89 662	MP/CMP DISOUNT TOOL	OUTIL DEMONTAGE MP/MP
3	89 630	MPC WALL SUPPORT	SUPPORT MURAL MPC
4	89 634	NSF MIXER MP PROTECTION	PROTECTION NSF MIXER MP
5	39 354	MPC350A COMPLETE FOOT	PIED COMPLT MPC350 A
6	39 452	MPC350A FOOT	PIED MPC350A EQU
7	39 352	MPC350 A DRIVING SHAFT	ARBRE D'ENTRAJEMENT MPC 350 A
8	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
9	89 645	BEARING 608 2RS	ROULEMENT 608 2RS
10	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roullement-joint à l'évre)
11	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAJEMENT INOX
12	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
13	39 335	MP450 A BELL COVER	CLOGHE INOX MP450A EQU
14	39 337	MP450 A BLADE	COUTEAU MP450 A
15	89 625	MP ADRIVING HUB	MOYEU D'ENTRAJEMENT MP A
16	89 143	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
17	89 153	CONNECTOR	CONNECTEUR
18	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHIEITE MP CMP+VIS+CACHE VIS
19	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP+VIS+CACHE VIS
20	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNNEES MP (G+D)+VIS+CACHE
21	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
22	89 462	MPC T 120V USA CIRC BOA	PLATINE MPC T 120V USA
23	89 650	MP WHIP BOX	BOITE FOUET MP
24	89 544	PIGNONS RLT BAG BF MP+SCREW+CAP SCREW	PIGNONS RLT BAG BF MP+VIS+CACHE-VIS B.F
25	89 379	MP/CMP BF UPPER BODY	COQUE SUP BF MP/CMP
26	89 385	PLATE+SCREW+CAP SCREW	FLASQUE+VIS+CACHE-VIS
27	89 387	MP BF ALU LOWER BODY	COQUE INF ALU BF MP
28	89 545	BF SEAL WASHER KIT+SCREW+CAP SCREW KIT	KIT JOINT RONDELLE BF+VIS+CACHE VIS
29	89 389	BF SCREW+CAP SCREW	VIS+CACHE VIS BF MP/CMP
30	89 552	MP/CMP WHIP EJECTOR	KIT EJECT FOUET MP/CMP
31	89 553	MP WHIPS KIT (x2)	FOUETS MP (x2)
32	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
33	89 155	PRESENTANCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
34	89 530	MP/CMP KNOBS KIT+SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
35	89 531	MP/CMP COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER COMMANDER MP/CMP+VIS+CACHE VIS
36	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
37	89 532	MP/CMP HANDLE SCREW KIT (x4)	KIT VIS POIG MP/CMP (x4)
38	89 461	MPC T 120V ELECT WIRING	FILS ELEC MPC T 120V
39	89 543	MPC T MAGNET VENTIL	VENTIL AIMANT MPC TURBO
40	89 577	MP600 AIR DUCT	COURONNE CANALISATION MP600
41	89 613	MP SELF REST	SUPPORT SELF MP
42	89 564	MP T B 120V USA MOTOR	MOTEUR MP T B 120V USA
43	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
44	89 469	MP 120V BRUSH KIT (x2)	KIT CHARBONS MP 120V (x2)
45	89 519	MP450 120V INDUCED CIRC	INDUT MOT MP450 120V
46	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
47	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
48	89 600	MPC350 T HIGH FERRULE	VIROLE HTE MPC350 Turbo
49	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS
50	89 633	MPC ALUMINIUM CASING	CARTER ALU MPC
51	89 632	MPC DRIVING HUB	MOYEU D'ENTRAJEMENT MPC

robotcoupe® U. S. A., Inc. MP 450 Turbo Series C Serial number: -644- - - - - 120 Volt, 60Hz, 6 Amps

Index	Pierre / Part	Description	Designation
1	89 634	MP NSF PROTECTION	PROTECTION NSF MP
2	39 338	MP450A COMPLETE FOOT	PIED COMPLT MP450 A
3	39 339	MP450 A FOOT	PIED MP450 A EQUipe
4	89 619	MP FOOT SPRING	RESSORT PIED MP
5	39 340	MP450 A DRIVING SHAFT	ARBRE D'ENTRAINEMENT MP450 A
6	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roulement-joint à lévre)
7	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
8	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
9	39 335	MP450 A BELL COVER	CLOCHE INOX MP450A EQU
10	39 337	MP450 A BLADE	COUTEAU MP450 A
11	89 625	MP ADRIVING HUB	MOYEU D'ENTRAINEMENT MP A
12	89 143	MP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MP 120V+VIS+CACHE VIS
13	89 149	CONNECTOR	CONNECTEUR
14	89 360	CAP HANDLE KIT+SCREW+CAP SCREW	KIT BOUCHON POIGNEE +VIS+CACHE VIS
15	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHÈITE MP CMP+VIS+CACHE VIS
16	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNEES MP (G+D)+VIS+CACHE
17	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
18	89 464	MP T 120V USA CIRC BOARD+SCREW+CAP SCREW	PLATINE MP T 120V USA+VIS+CACHE VIS
19	89 459	MP T 120V ELECT WIRING+SCREW+CAP SCREW	FILS ELEC MP T 120V+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTIL DEMONTAGE MP/CMP
21	89 629	MP WALL SUPPORT	SUPPORT MURAL MP
22	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
23	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
24	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
25	89 530	MP/CMP KNOBS KIT+SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
26	89 365	MICROS SWITCH+SCREW+CAP SCREW	MICRO INTERRUPTEUR+VIS+CACHE VIS
27	89 364	COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER DE COMMAND+VIS+CACHE VIS
28	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
29	89 573	MP600 VENTILATOR	VENTIL MP600 Ø69
30	89 577	MP600 AIR DUCT	COURONNE CANAL MP600
31	89 564	MP T B 120V USA MOTOR	MOTEUR MP T B 120V USA
32	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
33	89 537	MPA 120V BRUSHS KIT (x2)	KIT CHARBONS MPA 120V (x2)
34	89 519	MP450 120V INDUCED CIRC	INDUT MOT MP450 120V
35	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
36	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
37	89 597	MP 450 T HIGH FERRULE	VIROLE HTE MP450 Turbo
38	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS

robotcoupe® U. S. A., Inc. MP 450 Turbo V. V. Series C Serial number: -651 - - - - - 120 Volt, 60Hz, 6 Amps

Index	Pierre / Part	Description	Designation
1	89 634	MP NSF PROTECTION	PROTECTION NSF MP
2	39 338	MP450A COMPLETE FOOT	PIED COMPLT MP450 A
3	39 339	MP450 A FOOT	PIED MP450 A EQUipe
4	89 619	MP FOOT SPRING	RESSORT PIED MP
5	39 340	MP450 A DRIVING SHAFT	ARBRE D'ENTRAINEMENT MP450 A
6	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roulement-joint à lèvre)
7	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
8	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
9	39 335	MP450 A BELL COVER	CLOCHE INOX MP450A EQU
10	39 337	MP450 A BLADE	COUTEAU MP450 A
11	89 625	MP ADRIVING HUB	MOYEU D'ENTRAINEMENT MP A
12	89 143	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
13	89 153	CONNECTOR	CONNECTEUR
14	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP+VIS+CACHE VIS
15	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHÈITE MP CMP+VIS+CACHE VIS
16	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNEES MP (G+D)+VIS+CACHE
17	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
18	89 462	MPC T 120V USA CIRC BOA+SCREW+CAP SCREW	PLATINE MPC T 120V USA+VIS+CACHE VIS
19	89 461	MPC T 120V ELECT WIRING+SCREW+CAP SCREW	FILS ELEC MPC T 120V+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTIL DEMONTAGE MP/CMP
21	89 629	MP WALL SUPPORT	SUPPORT MURAL MP
22	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
23	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
24	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
25	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
26	89 531	MPC/CMP COMMAND ARM KIT	KIT LEVIER CDE MPC/CMP
27	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
28	89 543	MPC T MAGNET VENTIL	VENTIL AIMANT MPC TURBO
29	89 577	MP600 AIR DUCT	COURONNE DE CANALISATION MP600
30	89 613	MP SELF REST	SUPPORT SELF MP
31	89 564	MP T B 120V USA MOTOR	MOTEUR MP T B 120V USA
32	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
33	89 537	MPA 120V BRUSHS KIT (x2)	KIT CHARBONS MPA 120V (x2)
34	89 519	MP450 120V INDUCED CIRC	INDUIT MOT MP450 120V
35	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
36	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
37	89 603	MP450VV T HIGH FERRULE	VIROLE HTE MP450VV Turbo
38	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS

robotcoupe® U. S. A., Inc. MP450 Turbo Combi Series C Serial number: -649 - - - - 120 Volt, 60Hz, 6 Amps

Index	Pleine / Part	Description	Designation
1	89 227	MPC450 T Series B BLOCK MOTOR	BLOC MOTEUR MPC450 T Series B
2	89 662	MP/CMP DISOUNT TOOL	OUTIL DEMONTAGE MP/MP
3	89 630	MPC WALL SUPPORT	SUPPORT MURAL MPC
4	89 634	NSF MIXER MP PROTECTION	PROTECTION NSF MIXER MP
5	39 355	MPC450A COMPLETE FOOT	PIED COMPLT MPC450 A
6	39 453	MPC450A FOOT	PIED MPC450A EQU
7	39 350	MPC450 A DRIVING SHAFT	ARBRE D'ENTRAJEMENT MPC 450 A
8	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
9	89 645	BEARING 608 2RS	ROULEMENT 608 2RS
10	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roullement-joint à lèvre)
11	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAJEMENT INOX
12	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
13	39 335	MP450 A BELL COVER	CLOGHE INOX MP450A EQU
14	39 337	MP450 A BLADE	COUTEAU MP450 A
15	89 625	MP ADRIVING HUB	MOYEU D'ENTRAJEMENT MP A
16	89 143	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
17	89 153	CONNECTOR	CONNECTEUR
18	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHIEITE MP CMP+VIS+CACHE VIS
19	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP+VIS+CACHE VIS
20	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNNEES MP (G+D)+VIS+CACHE
21	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
22	89 462	MPC T 120V USA CIRC BOA	PLATINE MPC T 120V USA
23	89 650	MP WHIP BOX	BOITE FOUET MP
24	89 544	PIGNONS RLT BAG BF MP+SCREW+CAP SCREW	PIGNONS RLT BAG BF MP+VIS+CACHE-VIS B.F
25	89 379	MP/CMP BF UPPER BODY	COQUE SUP BF MP/CMP
26	89 385	PLATE+SCREW+CAP SCREW	FLASQUE+VIS+CACHE-VIS
27	89 387	MP BF ALU LOWER BODY	COQUE INF ALU BF MP
28	89 545	BF SEAL WASHER KIT+SCREW+CAP SCREW KIT	KIT JOINT RONDELLE BF+VIS+CACHE VIS
29	89 389	BF SCREW+CAP SCREW	VIS+CACHE VIS BF MP/CMP
30	89 552	MP/CMP WHIP EJECTOR	KIT EJECT FOUET MP/CMP
31	89 553	MP WHIPS KIT (x2)	FOUETS MP (x2)
32	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
33	89 155	PRESENTANCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
34	89 530	MP/CMP KNOBS KIT+SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
35	89 531	MP/CMP COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER COMMANDER MP/CMP+VIS+CACHE VIS
36	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
37	89 532	MP/CMP HANDLE SCREW KIT (x4)	KIT VIS POIG MP/CMP (x4)
38	89 461	MPC T 120V ELECT WIRING	FILS ELEC MPC T 120V
39	89 543	MPC T MAGNET VENTIL	VENTIL AIMANT MPC TURBO
40	89 577	MP600 AIR DUCT	COURONNE CANALISATION MP600
41	89 613	MP SELF REST	SUPPORT SELF MP
42	89 564	MP T B 120V USA MOTOR	MOTEUR MP T B 120V USA
43	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
44	89 469	MP 120V BRUSH KIT (x2)	KIT CHARBONS MP 120V (x2)
45	89 519	MP450 120V INDUCED CIRC	INDUT MOT MP450 120V
46	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
47	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
48	89 601	MPC450 T HIGH FERRULE	VIROLE HTE MPC450 Turbo
49	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS
50	89 633	MPC ALUMINIUM CASING	CARTER ALU MPC
51	89 632	MPC DRIVING HUB	MOYEU D'ENTRAJEMENT MPC

robotcoupe® U. S. A., Inc. MP450 Turbo FW/FWXL Series C Serial number-FW : -652.... 120 Volt, 60Hz, 6 Amps Serial number-FWXL : -653....

Index	Pleine / Part	Description	Designation
1	89 228	MP450 T FW Series B BLOCK MOTOR	BLOC MOTEUR MP450 T FW Series B
1a	89 229	MP450 T FWXL Series B BLOCK MOTOR	BLOC MOTEUR MP450 T FWXL Series B
2	89 634	MP NSF PROTECTION	PROTECTION NSF MP
3	89 092	MIXER BOX	BOITE MELANGEUR
4	89 090	PIGNONS + BAG + BEARING KIT	KIT PIGNONS + BAGUE + ROULEMENT
5	89 379	MP/CMP BF UPPER BODY	COQUE SUP BF MP/CMP
6	89 091	SEAL + WASHER KIT	KIT JOINT + RONDELLE
7	89 088	LOWER BODY	COQUE INF ALU
8	89 077	BEARING + CIRCLIPS + BAG + SEAL	KIT ROULEMENT + CIRCLIPS + BAGUE + JOINT A LEVRE
9	89 076	DRIVING SHAFT	AXE SORTIE
10	89 089	SCREW + CAP SCREW KIT	KIT VIS + Cache VIS
11	89 093	HANDLES KIT	KIT POIGNEE
12	89 078	PROTECTION	PROTECTION
13	89 094	WHIPS	FOUET 600
14	89 143	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
15	89 153	CONNECTOR	CONNECTEUR
16	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHIEITE MP CMP+VIS+CACHE VIS
17	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP+VIS+CACHE VIS
18	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNEES MP (G+D)+VIS+CACHE
19	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
20	89 462	MPC T 120V USA CIRC BOA	PLATINE MPC T 120V USA
21	89 650	MP WHIP BOX	BOITE FOUET MP
22	89 544	PIGNONS RLT BAG BF MP+SCREW+CAP SCREW	PIGNONS RLT BAG BF MP+VIS+CACHE-VIS B F
23	89 385	PLATE+SCREW+CAP SCREW	FLASQUE+VIS+CACHE-VIS
24	89 387	MP BF ALU LOWER BODY	COQUE INF ALU BF MP
25	89 545	BF SEAL WASHER KIT+SCREW+CAP SCREW KIT	KIT JOINT RONDELLE BF+VIS+CACHE VIS
26	89 389	BF SCREW+CAP SCREW	VIS+CACHE VIS BF MP/CMP
27	89 552	MP/CMP WHIP EJECTOR	KIT EJECT FOUET MP/CMP
28	89 553	MP WHIPS KIT (x2)	FOUETS MP (x2)
29	89 630	MPC WALL SUPPORT	SUPPORT MURAL MPC
30	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROUILLAGE+VIS+CACHE VIS
31	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
32	89 530	MP/MPC KNOBS KIT+SCREW+CAP SCREW	KIT BOUTON MP/MPC+VIS+CACHE VIS
33	89 531	MP/CMP COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER COMMAND DE MP/CMP+VIS+CACHE VIS
34	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
35	89 532	MP/CMP HANDLE SCREW KIT (x4)	KIT VIS POIG MP/CMP (x4)
36	89 461	MPC T 120V ELECT Wiring	FILS ELEC MPC T 120V
37	89 543	MPC T MAGNET VENTIL	VENTIL AIMANT MPC TURBO
38	89 577	MP600 AIR DUCT	COURONNE CANALISATION MP600
39	89 613	MP SELF REST	SUPPORT SELF MP
40	89 564	MPT B 120V USA MOTOR	MOTEUR MP T B 120V USA
41	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
42	89 469	MP 120V BRUSH S KIT (x2)	KIT CHARBONS MP 120V (x2)
43	89 519	MP450 120V INDUCED CIRC	INDUIT MOT MP450 120V
44	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
45	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
46	89 604	MP450FW T HIGH FERRULE	VIROLE HTE MP450FW Turbo
47	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS
48	89 633	MPC ALUMINIUM CASING	CARTER ALU MPC
49	89 632	MPC T MAGNET VENTIL	VENTIL AIMANT MPC TURBO

robotcoupe® U. S. A., Inc. MP 550 Turbo Series C Serial number: -645- - - - - - 120 Volt, 60Hz, 7 Amps

Index	Pierre / Part	Description	Designation
1	89 634	MP NSF PROTECTION	PROTECTION NSF MP
2	39 518	550 T V2 USA COMPLETE FOOT	PIED CPLT MP550T V2 USA
3	39 342	MP550A FOOT	PIED MP550A EQU
4	89 619	MP FOOT SPRING	RESSORT PIED MP
5	39 343	MP550A DRIVING SHAFT	ARBRE ENTRAINTP MP550A
6	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roulement-joint à lévre)
7	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
8	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
9	39 455	MP550 TURBO B BELL COVER	CLOCHE INOX MP550 T USA
10	39 456	MP550 TURBO B BLADE D65 US	COUTEAU MP550 T SERI B USA
11	89 625	MP ADRIVING HUB	MOYEU D'ENTRAINEMENT MP A
12	89 143	MP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MP 120V+VIS+CACHE VIS
13	89 149	CONNECTOR	CONNECTEUR
14	89 360	CAP HANDLE KIT+SCREW+CAP SCREW	KIT BOUCHON POIGNEE +VIS+CACHE VIS
15	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHÈITE MP CMP+VIS+CACHE VIS
16	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNNES MP (G+D)+VIS+CACHE
17	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
18	89 463	550T 120V USA CIRC BOARD+SCREW+CAP SCREW	PLATINE MP550T 120V USA+VIS+CACHE VIS
19	89 459	MP T 120V ELECT WIRING+SCREW+CAP SCREW	FILS ELEC MP T 120V+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTIL DEMONTAGE MP/CMP
21	89 629	MP WALL SUPPORT	SUPPORT MURAL MP
22	89 621	MP SCREW M4x105 (x4)	VIS M4x105 MP (x4)
23	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
24	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
25	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW	KIT BOUTON MP/CMP +VIS+CACHE VIS
26	89 365	MICROS SWITCH+SCREW+CAP SCREW	MICRO INTERRUPTEUR +VIS+CACHE VIS
27	89 364	COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER DE COMMAND+VIS+CACHE VIS
28	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
29	89 573	MP600 VENTILATOR	VENTIL MP600 Ø69
30	89 577	MP600 AIR DUCT	COURONNE CANALISATION MP600
31	89 565	550T B 120V USA MOTOR	MOTEUR 550T B 120V USA
32	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
33	89 537	MPA 120V BRUSHS KIT (x2)	KIT CHARBONS MPA 120V (x2)
34	89 511	MP550 120V INDUCED CIRC	INDUIT MOT MP550 120V
35	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
36	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
37	89 598	MP 550 T HIGH FERRULE	VIROLE HTE MP550 Turbo
38	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS

robotcoupe® U. S. A., Inc. MP 600 Turbo Series C Serial number: -646- - - - - - 120 Volt, 60Hz, 7,7 Amps

Index	Pierre / Part	Description	Designation
1	89 634	MP NSF PROTECTION	PROTECTION NSF MP
2	89 631	MP600 SCREWED SPACER	TIRANT MP600
3	39 346	MP600A COMPLETE FOOT	PIED COMPLETE MP600A
4	39 348	MP600A FOOT	PIED MP600A EQU
5	89 619	MP FOOT SPRING	RESSORT PIED MP
6	39 349	MP600A DRIVING SHAFT	ARBRE ENTRAINED MP600A
7	39 334	MPA FOOT BEARING RACE	BAGUE PIED MP A (roulement-joint à lévre)
8	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
9	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
10	39 344	STAINL ST BEAR 608 2RS	ROULEMENT INOX 608 2RS
11	39 345	MP550 A BLADE	COUTEAU MP550 A
12	89 625	MP ADRIVING HUB	MOYEU D'ENTRAINEMENT MP A
13	89 143	MP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MP 120V+VIS+CACHE VIS
14	89 149	CONNECTOR	CONNECTEUR
15	89 533	MP CMP WATERPROOFNESS KIT	KIT ETANCHÈITE MP CMP+VIS+CACHE VIS
16	89 145	HANDLES MP (L+R)+SCREW+ CAP SCREW	POIGNEES MP (G+D)+VIS+CACHE
17	89 508	MP VENT COVERS KIT (x2)	KIT GRILLES MP (x2)
18	89 429	MP600 120V CIRC BOARD	PLATINE MP600 120V
19	89 427	MP600 T 120V ELECT WIRING	FILS ELEC MP600 T 120V
20	89 662	MP/CMP DISMOUNT TOOL	OUTIL DEMONTAGE MP/CMP
21	89 629	MP WALL SUPPORT	SUPPORT MURAL MP
22	89 622	MP600 SCREW M4x60	VIS M4x60 MP600
23	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
24	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
25	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW	KIT BOUTON MP/CMP +VIS+CACHE VIS
26	89 365	MICROS SWITCH+SCREW+CAP SCREW	MICRO INTERRUPTEUR +VIS+CACHE VIS
27	89 364	COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER DE COMMANDE+VIS+CACHE VIS
28	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
29	89 620	MP600 MOTEUR FERRULE	VIROLE MOTEUR MP600
30	89 573	MP600 VENTILATOR	VENTIL MP600 069
31	89 577	MP600 AIR DUCT	COURONNE CANALISATION MP600
32	89 566	600T B 120V USA MOTOR	MOTEUR 600T B 120V USA
33	89 569	MP VENTILATOR PIPE	CONDUIT VENTILATEUR MP
34	89 469	MP 120V BRUSH S KIT (x2)	KIT CHARBCNS MP 120V (x2)
35	89 977	MP600 120V INDUCED CIRC	INDUIT MOT MP600 120V
36	89 507	MP MOTOR BEARING	ROULEMENT MOTEUR MP
37	89 615	MP RECTIFIER BRIDGE	PONT DE DIODES MP
38	89 599	MP 600 T HIGH FERRULE	VIROLE HTE MP600 Turbo
39	89 636	ADHESIVE SECURED LABEL	KIT ETQUETTES AVERTS

robotcoupe® U. S. A., Inc. MP 800 Turbo Series C Serial number: -647 - - - - - 120 Volt, 60Hz, 8,3 Amps

Index	Pièce / Part	Description	Désignation
1	89 230	MOTOR BLOCK	BLOC MOTEUR MP 800 T
2	89 634	MP NSF PROTECTION	PROTECTION NSF MP
3	89 001	MP 800 T COMPLETE FOOT	PIED COMPLT MP 800 T
4	89 002	MP 800 T FOOT	PIED MP 800 T EQUIPE
5	89 003	MP 800 T DRIVING SHAFT ASSEMBLY	ARBRE D'ENTRAINEMENT MP 800 T EQUIPEE
6	89 004	MP 800 T DRIVING SHAFT	ARBRE D'ENTRAINEMENT MP 800 T
7	89 643	MPC / CMP / CMPC FOOT KIT	KIT PIED MPC / CMP / CMPC
8	89 006	MP 800 T BEARING FOOT	ROULEMENT PIED MP 800 T
9	89 624	STAINLESS STEEL DRIVING FRAME	CAGE D'ENTRAINEMENT INOX
10	89 628	MP / CMP FOOT SEAL	JOINT DE PIED MP / CMP
11	39 344	MP 550 A BELL COVER	CLOCHE INOX MP 550 A EQUIPEE
12	39 345	MP 550 A BLADE	COUTEAU MP 550 A
13	89 625	MPA DRIVING HUB	MOYEU D'ENTRAINEMENT MPA
14	89 143	MP 120V POWER CORD CAP SCREW + SCREW	CABLE ALIM MP 120V + Cache-VIS + VIS
15	89 149	CONNECTOR	CONNECTEUR
16	89 533	WATERPROOF NESS + SCREW + CAP SCREW KIT	KIT ETANCHITE + VIS + Cache VIS
17	89 145	HANDLE MP (L+R) + SCREW + CAP SCREW	POIGNEE MP (G+D) + VIS + Cache VIS
18	89 508	VENT COVER (x2)	GRILLE (x2)
19	89 429	MP 600 120V CIRCUIT BOARD	PLATINE MP 600 120V
20	89 427	MP 600 T 120V ELECTRICAL WIRING	FILS ELECTRIQUES MP 600 T 120V
21	89 662	MP / CMP DISMOUNT TOOL	OUTILLAGE DE DEMONTAGE MP / CMP
22	89 007	MP 800 T RACK	SUPPORT MURAL MP 800 T
23	89 622	MP 600 SCREW M4x60	VIS M4x60 MP 600
24	89 156	LOCKING ARM+SCREW+CAP SCREW KIT	KIT LEVIER DE VERROULLAGE+VIS+CACHE VIS
25	89 155	PRESENCE ARM+SCREW+CAP SCREW KIT (x2)	KIT LEVIER DE PRESENCE+VIS+CACHE VIS (x2)
26	89 530	MP / CMP KNOWS KIT + SCREW + CAP SCREW	KIT BOUTON MP / CMP + VIS + Cache VIS
27	89 365	MICROSWITCH + SCREW + CAP SCREW	MICRORUPTEUR + VIS + Cache VIS
28	89 364	COMMAND ARM KIT + SCREW + CAP SCREW	KIT LEVIER DE COMMANDE + VIS + Cache VIS
29	89 532	MP / CMP HANDLE SCREW (x4)	KIT VIS POIGNEE MP / CMP (x4)
30	89 631	MP 600 SCREWED SPACER (x4)	TIRANT MP 600 (x4)
31	89 620	MP 600 MOTOR FERRULE	VIROLE MOTEUR MP 600
32	89 573	MP 600 VENTILATOR	VENTILATEUR MP 600
33	89 577	MP 600 AIR DUCT	COURONNE DE CANALISATION MP 600
34	89 566	MP 600 T 120V USA MOTOR	MOTEUR MP 600 T 120V USA
35	89 569	MP VENTILATOR PIPE	CONDUIT DE VENTILATION MP
36	89 469	MP 120V BRUSH S KIT (x2)	KIT CHARBONS MP 120V (x2)
37	89 977	MP 600 120V INDUCED CIRCUIT	INDUT MOT MP 600 120V
38	89 507	MP MOTEUR BEARING	ROULEMENT MOTEUR MP
39	89 615	RECTIFIER BRIDGE	PONT DE DIODES
40	89 008	MP 800 T FERRULE	VIROLE DECOR MP 800 T
41	89 636	ADHESIF SECURED LABEL	KIT ETIQUEtte AVERTISSEMENT
42	89 009	MP 800 T ALUMINIUM CASING	CARTER ALU MP 800 T
43	89 000	MP 800 T STAINLESS-STELL HANDLE	POIGNEE INOX MP 800 T
44	89 022	MP 800 T HANDLE SCREW	VIS POIGNEE MP 800 T
45	89 023	MP 800 T CAP	BOUCHON MP 800 T EQUIPEE
46	89 024	MP 800 T SEAL CAP	JOINT BOUCHON MP 800 T
47	89 010	MP 800 T DRIVING HUB	MOYEU D'ENTRAINEMENT MP 800 T

MIXING TOOL OUTIL MELANGEUR

robotcoupe® U. S. A., Inc. MIXING TOOL OUTIL MELANGEUR

Index	Pierre / Part	Description	Designation
1	89 092	MIXER BOX	BOITE MELANGEUR
2	89 094	WHIPS	FOUET 600
3	89 090	PIGNONS + BAG + BEARING KIT	Kit PIGNONS + BAGUE + ROULEMENT
4	89 379	MP/CMP BF UPPER BODY	COQUE SUP BF MP/CMP
5	89 091	SEAL + WASHER KIT	Kit JOINT + RONDELLE
6	89 088	LOWER BODY	COQUE INF ALU
7	89 077	BEARING + CIRCLIPS + BAG + SEAL	Kit ROULEMENT + CIRCLIPS + BAGUE + JOINT A LEVRE
8	89 076	DRIVING SHAFT	AXE SORTIE
9	89 089	SCREW + CAP SCREW KIT	Kit VIS + CAHE VIS
10	89 093	HANDLES KIT	Kit POIGNEE
11	89 078	PROTECTION	PROTECTION
27 355			Maj: 05/2009 REV:c

MP350 Series C - MP450 Series C - MP550 Series C - MP600 Series C - MP800 Series C 120V/60Hz 1~

ELECTRIC DIAGRAM

SCHEMA ELECTRIQUE

ESQUEMA CONEXIONES

	English	François	Espanol
A	Aluminium housing	Carter aluminium	Carter aluminio
C	Control unit	Unité de contrôle	Unidad de control
M	Motor	Moteur	Motor
R	Rectified bridge	Pont de diodes	Rectificador diodo
SW1	On/off switch	Interrupteur marche/arrêt	Interruptor marcha/parada
SW2	On/off switch	Interrupteur marche/arrêt	Interruptor marcha/parada
θ	Thermal protector	Protecteur thermique	Protector termico

robot coupe U. S. A.

N°402678b

Maj:11/11

MP350 V. V. SeriesC - MP350 Combi. SeriesC - MP450 V. V. SeriesC - MP450 Combi. SeriesC - MP450 F. W. SeriesC 120V/60Hz 1~

ELECTRIC DIAGRAM

SCHEMA ELECTRIQUE

ESQUEMA CONEXIONES

	English	François	Espanol
A	Aluminium housing	Carter aluminium	Carter aluminio
C	Control unit	Unite de contrôle	Unidad de control
JB	Junction board	Circuit de connection	Circuito de conductor
M	Motor	Moteur	Motor
P	Potentiometer	Potentiométrie	Potentiometro
R	Rectified bridge	Pont de diodes	Rectificador diode
SW1	On/off switch	Interrupteur marche/arrêt	Interruptor marchaparada
T	Triac	Triac	Triac
VS	Velocity sensor	Captein de vitesse	Capitador de velocidad
θ	Thermal protector	Protecteur thermique	Protector termico

robot coupe U. S. A.

N° 402679 b

Maj:11/11

Robot coupe

Robot-Coupe USA, Inc.

P. O. Box 16625, Jackson, MS 39236-6625

264 South Perkins St., Ridgeland, MS 39157

e-mail: [e-mail]

website: www.robotcoupeusa.com

Phone:[phone]
