Type de produit	Mixeur plongeant professionnel avec fonction fouet
Marque	Robot Coupe
Modèle	CMP 250 Combi
Alimentation	120 V ~ 60 Hz, 3 A
Puissance estimée	360 W
Poids	Environ 4,5 kg
Fonctions	Mixage (couteau), fouet, variateur de vitesse, marche continue
Matériaux	Corps moteur en aluminium, pied en acier inoxydable, cloche en plastique
Capacité maximale	15 litres (mixage), 35 kg (fouet)
Sécurité	Double commande (bouton sécurité + bouton marche), protection thermique, protection contre les coupures de courant
Accessoires inclus	Support mural, outil de démontage, disque anti-éclaboussures
Entretien	Bloc moteur : chiffon humide (ne pas immerger). Pied et cloche : lavage manuel. Fouet : lave-vaisselle possible. Démonter le couteau pour nettoyage.
Pièces détachées	Couteau, bague d'étanchéité, joint de pied, fouets, etc. Outil de démontage fourni.
Garantie	1 an limitée (hors pièces d'usure comme le couteau)

FOIRE AUX QUESTIONS - CMP 250 Combi Robot Coupe

Comment démarrer le mixeur plongeant CMP 250 Combi ?

Pour démarrer, branchez l'appareil, plongez la cloche dans la préparation, appuyez sur le bouton de sécurité (BS) puis sur le bouton de commande (BC). Relâchez le BS tout en maintenant le BC. Pour un fonctionnement continu, après avoir appuyé sur BC, enclenchez le bouton de verrouillage (BV).

Que faire si l'appareil s'arrête en cours d'utilisation ?

L'appareil peut s'arrêter à cause de la protection thermique (surchauffe). Attendez environ 30 minutes pour qu'il refroidisse, puis redémarrez en suivant la procédure normale. Vérifiez également qu'aucun ustensile ne bloque le couteau.

Comment nettoyer le mixeur plongeant après utilisation ?

Débranchez toujours l'appareil. Pour un nettoyage rapide, plongez le tube avec la cloche dans de l'eau et faites fonctionner quelques secondes. Pour un nettoyage complet, démontez la cloche et le couteau (portez des gants), lavez chaque pièce à l'eau savonneuse, rincez et séchez soigneusement. Le bloc moteur doit être nettoyé avec un chiffon humide, jamais immergé.

Puis-je utiliser le fouet pour des préparations chaudes ?

Non, le fouet est destiné aux préparations froides ou tièdes. Si vous avez utilisé le mixeur dans une préparation chaude, laissez refroidir le tube dans de l'eau froide avant de le démonter.

Comment changer le couteau du mixeur ?

Débranchez l'appareil. Utilisez l'outil de blocage fourni pour maintenir le couteau, puis dévissez la cage d'entraînement avec l'outil de démontage. Retirez le couteau avec précaution (il est tranchant). Montez le nouveau couteau en inversant l'opération.

L'appareil est-il garanti en cas de bris du couteau ?

La garantie ne couvre pas les pièces d'usure comme le couteau, sauf s'il s'agit d'un défaut de fabrication. Les lames émoussées ou abîmées par une utilisation normale ne sont pas couvertes.

À quoi sert le bouton de verrouillage (BV) ?

Le bouton de verrouillage permet un fonctionnement en continu sans avoir à maintenir le bouton de commande. Après avoir démarré avec le bouton de commande, appuyez sur BV, relâchez BC puis BV : l'appareil continue de fonctionner. Pour arrêter, appuyez brièvement sur BC.

Comment installer le support mural fourni ?

Fixez le support au mur à l'aide de vis adaptées (non fournies). Assurez-vous qu'il est solidement ancré. Le mixeur s'encastre dans le support pour un rangement facile.

Puis mixer directement dans une marmite sur le feu ?

Oui, le mixeur peut être utilisé dans une marmite, mais assurez-vous que la cloche est bien immergée et ne touche pas le fond. Évitez de mixer des liquides bouillants sans précaution ; laissez tiédir si possible.

Où trouver des pièces de rechange pour le CMP 250 Combi ?

Contactez le service après-vente de Robot Coupe aux USA (tél: [phone]) ou votre distributeur agréé. Les pièces détachées sont listées dans la notice avec leurs références (ex: couteau réf. 89 676, fouet réf. 89 649).

MODE D'EMPLOI CMP 250 Combi Robot Coupe

Robot Coupe U. S. A. Inc.

Service Département

• Déballage - Installation - Branchement - Spécifications - Dimensions - Sécurité - Attention

Mise en fonctionnement

• Mise en marche
• Mise en marche en continu
• Mise en marche en variation de vitesse

Position de travail

• Fonction couteau
• Fonction fouet

Montage/démontage

• Fonction couteau
• Fonction fouet

Nettoyage

• Bloc moteur
• Pied et cloche • Couteau
• Aluminium
• Plastique
• Boite fouet
• Fouet

Entretien

• Couteau
• Bague d'étanchéité • Joint du pied
• Fouet

Données techniques

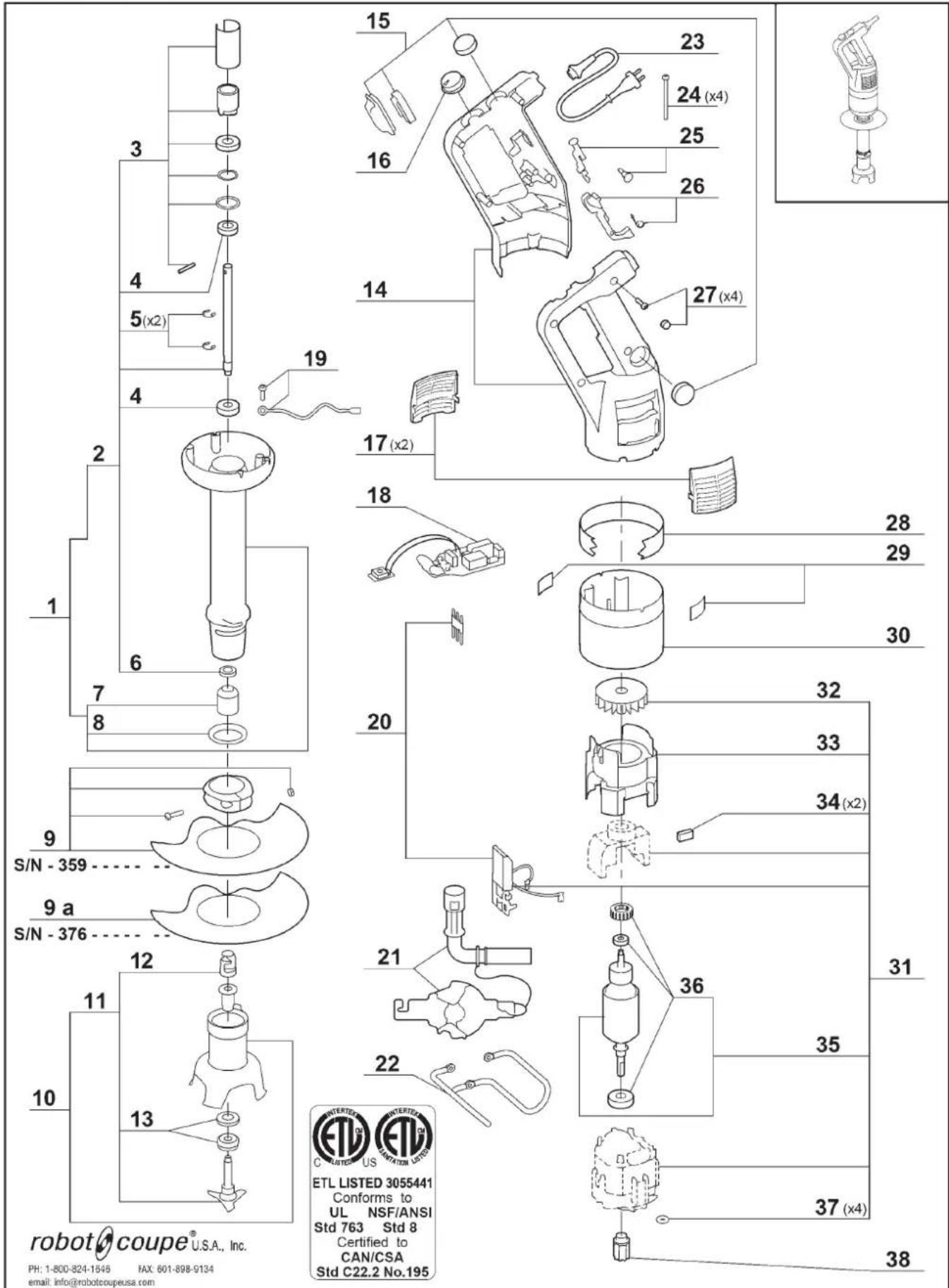

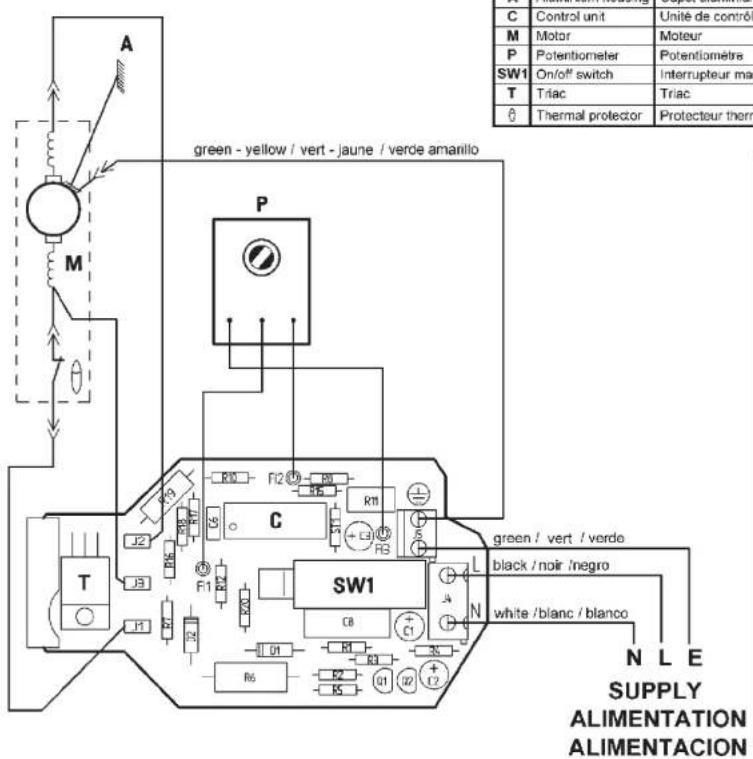

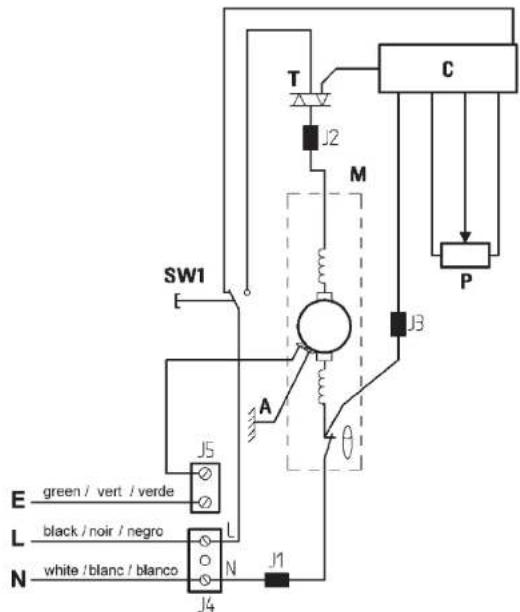

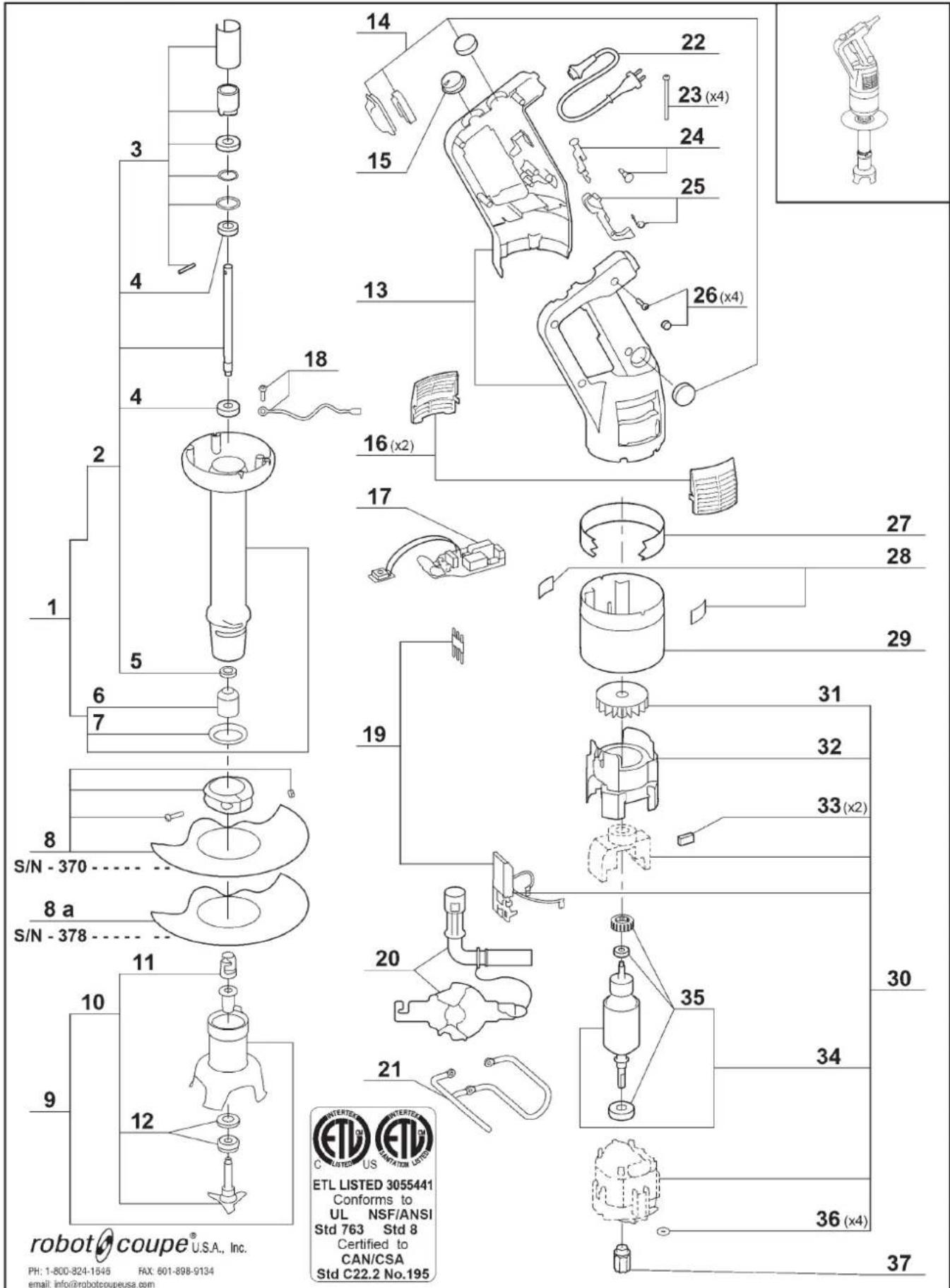

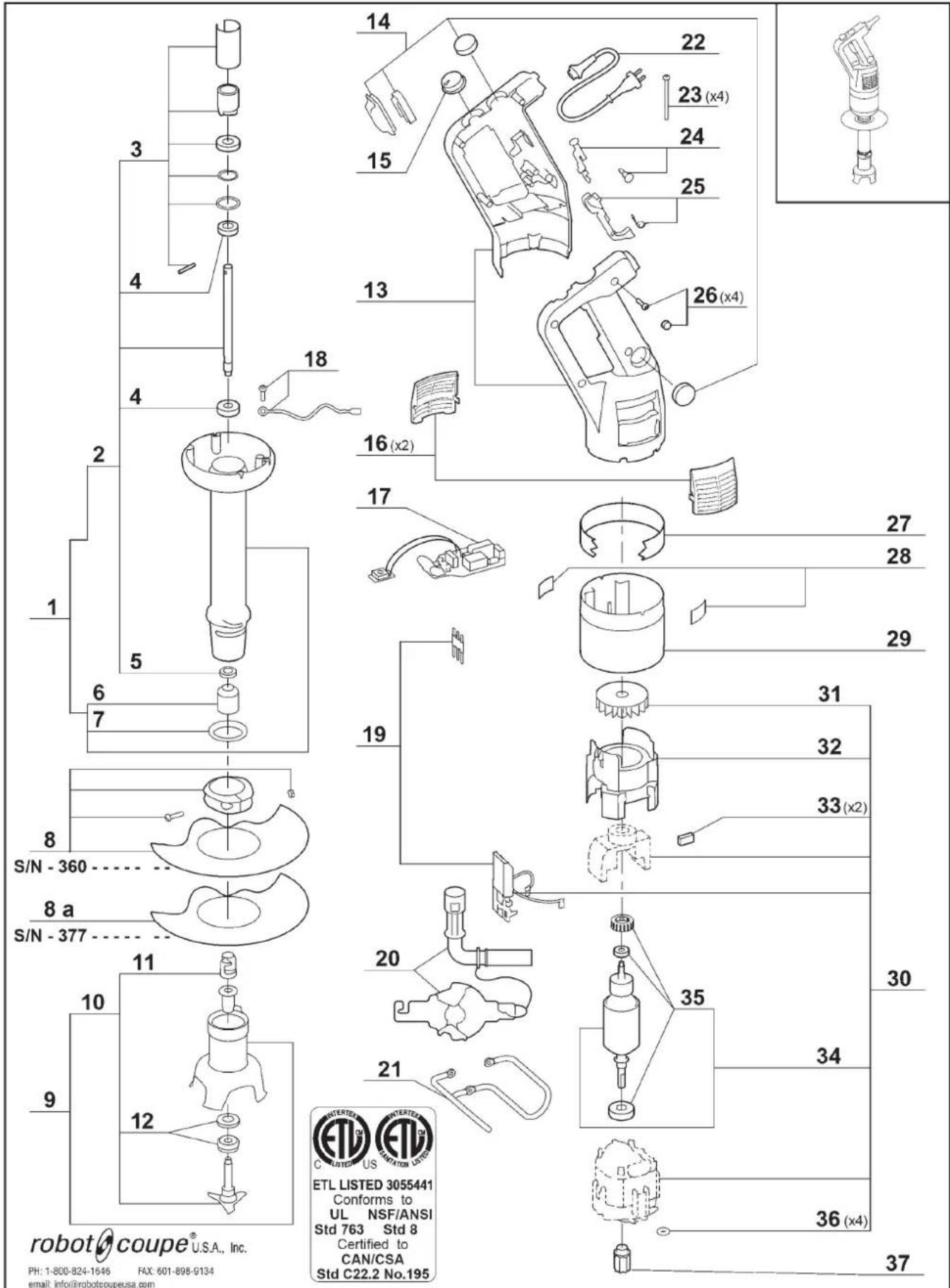

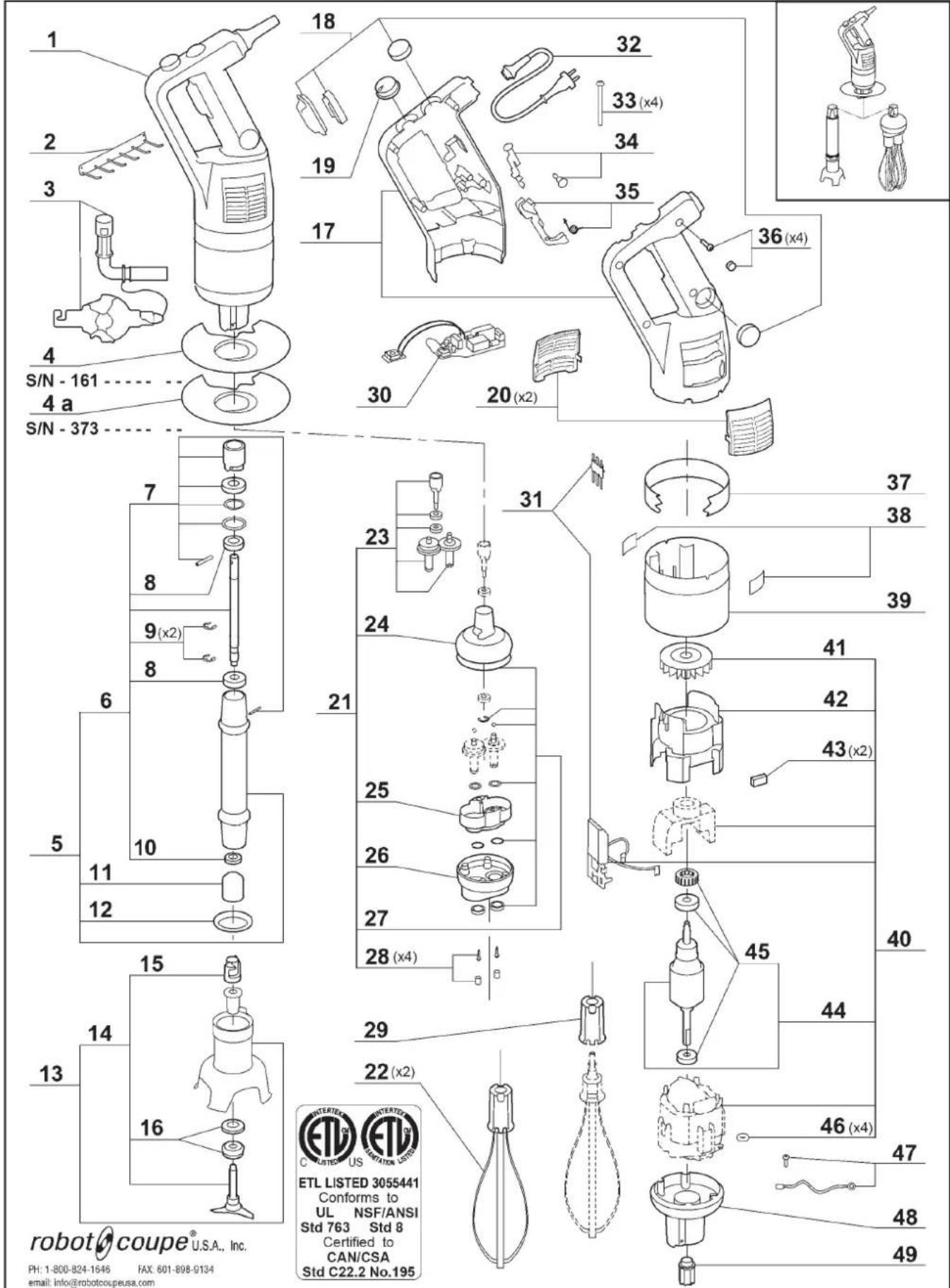

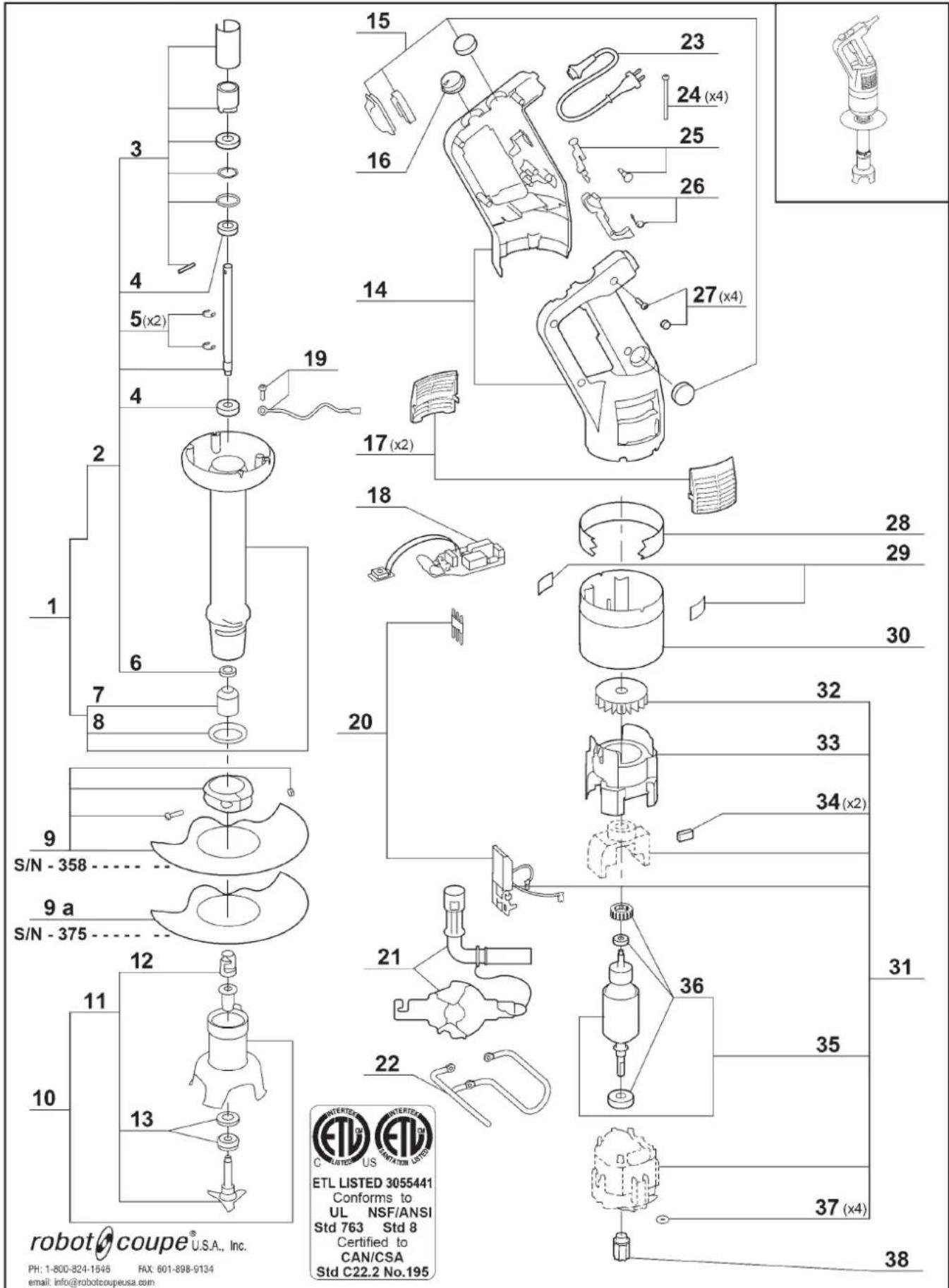

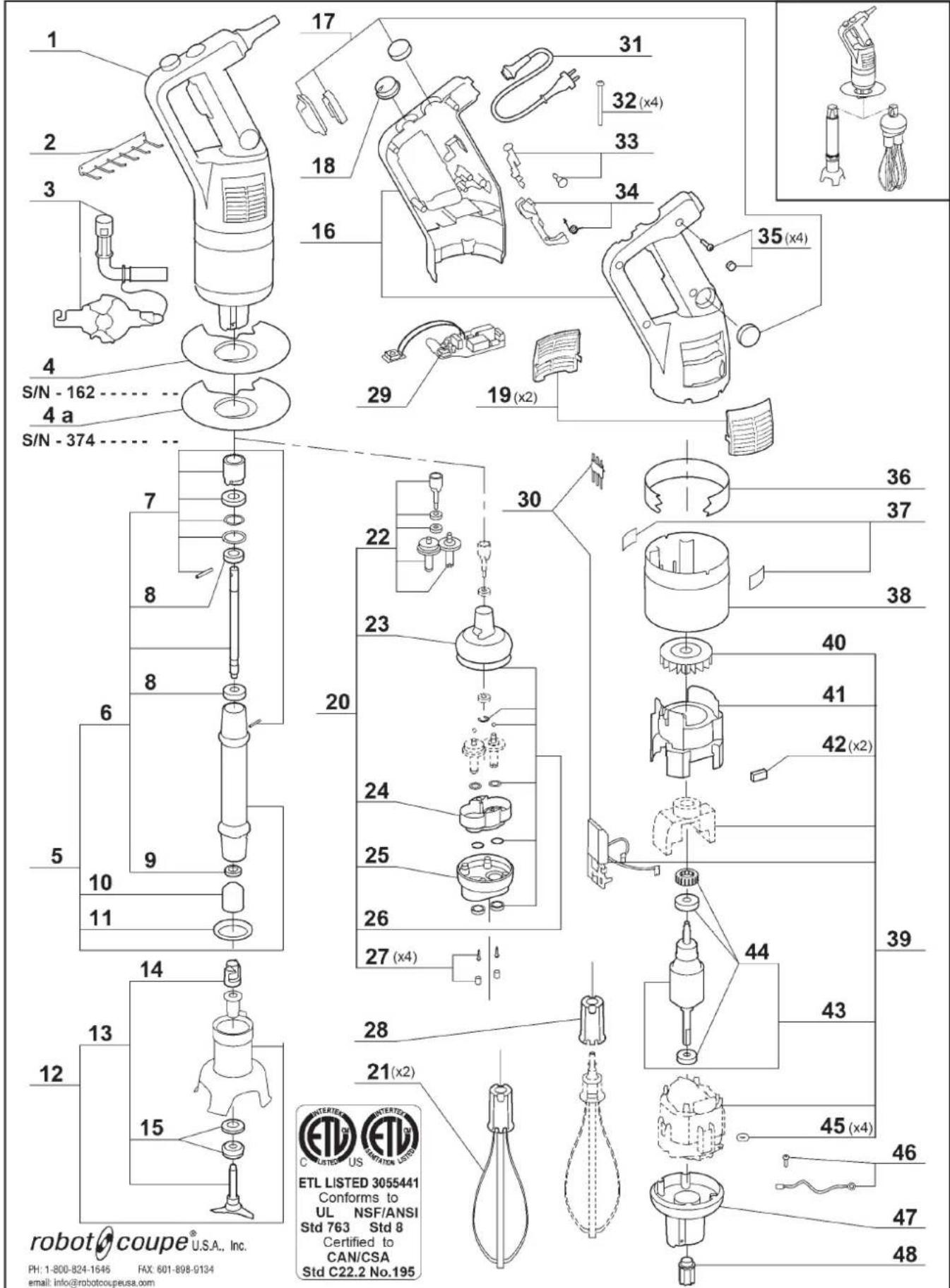

• Vues éclatées • Schémas électriques et de câblage

Garantie limitee de robot-coupe u. s. a., inc.

VOTRE NOUVELLE MACHINE ROBOT-COUPE EST GARANTIE UN AN A PARTIR DE LA DATE D'ACHAT : CETTE GARANTIE NE CONCERNE QUE L'ACHETEUR D'ORIGINE. La GARANTIE EST LIMITEE aux défauts liés aux matériaux et / ou à la fabrication, et inclut la main d'œuvre pour le remplacement des pièces défectueuses, dans le cas où les réparations seraient effectuées par une station de service après-vente agréée (voir liste jointe).

Le CLIENT doit informer la Station de Service Après-Vente d'une éventuelle couverture de garantie et fournir une copie de la facture ou du bon de livraison mentionnant la date d'achat AVANT QUE LES REPARATIONS NE SOIENT ENTAMEES; Les pièces de remplacement et les accessoires sont garantis quatre-vingt-dix (90) jours à partir de la date d'achat quand ils sont achetés séparément et sont vérifiés à l'aide du bordereau de vente daté OU le récépissé d'emballage sur lequel sont inventoriées les pièces.

Toutes les pièces ou accessoires remplacés sous garantie doivent être retournés à la Station de Service Après-Vente.

Les POINTS suivants NE sont PAS couverts par la garantie :

1 - Toute détérioration du matériel relevant d'une utilisation incorrecte ou inappropriée, d'une chute de l'appareil, ou toute détérioration du même genre causée ou résultant d'une mauvaise application des instructions (montage mal effectué, erreur dans le fonctionnement, nettoyage et/ou entretien inadaptés, emplacement inapproprié...). 2 - Les pièces de remplacement d'un ensemble couteau et/ou la main d'œuvre pour affûter les lames devenues émoussées, abîmées ou usées après un certain temps d'utilisation jugé normal ou excessif. 3 - Les pièces et/ou la main d'œuvre pour remplacer ou réparer les surfaces rayées, tâchées, abîmées, bosselées ou décolorées, les lames, les couteaux ou les accessoires. 4 - Les coûts de transport de ou jusqu'à une station de service après-vente agréée pour la réparation d'une machine. 5 - Les coûts de main d'œuvre pour installer ou essayer des pièces ou accessoires (cuves, disques, lames...) remplacées arbitrairement.

6 - Les coûts liés au changement du sens de rotation des moteurs électriques triphasés (L'INSTALLATEUR EST RESPONSABLE). 7 - LES DÉGÂTS DUS AU TRANSPORT. Les vices visibles ou cachés incombent au transporteur. Un dossier de réclamation doit être immédiatement rempli auprès du transporteur ou dès qu'un défaut est découvert, s'il s'agit d'un vice caché.

GARDEZ TOUS LES CARTONS ET EMBALLAGES ORIGINAUX qui serviront lors de l'inspection du transporteur.

ROBOT-COUPE U. S. A., Inc., ROBOT-COUPE SA ainsi que toutes ses filiales ou sociétés affiliées, ses distributeurs, agents, gérants, employés ou assureurs ne peuvent être tenus responsables des dommages, pertes ou dépenses indirects liés à l'utilisation de l'appareil ou à l'impossibilité de l'utiliser.

La garantie ROBOT-COUPE U. S. A., Inc. est donnée expressément et en lieu et place de toutes autres garanties, écrites ou tacites, pour la vente et l'usage normal de l'appareil et constitue la seule garantie faite par ROBOT-COUPE U. S. A., Inc.

Précautions importantes

ATTENTION CONSERVER CES INSTRUCTIONS

ATTENTION : Afin de limiter le nombre d'accidents (chocs électriques, blessures...) et afin de réduire les dégâts matériels liés à une mauvaise utilisation de votre machine, lisez attentivement les instructions suivantes et respectez-les impérativement. La lecture de cette notice vous apportera une meilleure connaissance de votre appareil et vous permettra une utilisation correcte de votre machine. Lire la totalité des instructions et les faire lire à toute personne susceptible d'utiliser l'appareil.

Déballage

• Retirer précautionneusement l'équipement de son emballage et extraire toutes les boîtes ou paquets contenant les accessoires ou matériel spécifique.
• Attention : Le couteau est un outil tranchant, porter des gants adaptés lors de sa manipulation.

Installation

- Il est recommandé d'installer votre appareil sur son support mural (fourni avec l'appareil).

Branchement

a. Branchez le mixer sur un réseau 110-120V 60 Hz. b. Branchez le mixer sur une prise protégée contre les défauts de terre. c. Ne pas connecter le mixer avec une rallonge. d. Les prises à protection différentielle protègent l'appareil contre des dégâts importants et protègent l'opérateur contre des blessures sévères ou la mort.

• CMP 250 VV 120V/60Hz / 3 Amp. • CMP 300 VV 120V/60Hz / 3.2 Amp. • CMP 350 VV 120V/60Hz / 3.5 Amp. • CMP 400 VV 120V/60Hz / 4 Amp. • CMP 250 Combi 120V/60Hz / 3 Amp. • CMP 300 Combi 120V/60Hz / 3.2 Amp.

- Grâce à un moteur puissant, le CMP 250 peut travailler jusqu'à 15 quarts, le CMP 300 jusqu'à 30 quarts, le CMP 350 jusqu'à 45 quarts et le CMP 400 jusqu'à 65 quarts. La qualité du produit fini est incomparable.

Capacités du fouet

• Avec le fouet, le CMP 250 Combi et le CMP 300 Combi peuvent travailler de 2 à 50 blancs d'œufs et de 2 à 35 kg de produit fini.
• Chaque mixeur plongeant est fourni avec un support mural pour un rangement facile.

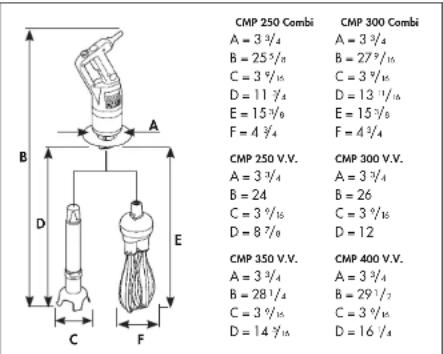

CMP 250 Combi CMP 300 Combi A = 3 ^3/4 A = 3 ^3/4 B = 255/4 B = 273/4 C = 2 √/μ C = 2 √/μ D = 11.3/2 D = 12.1/2 E = 15 ² / 2 E = 15 ² / 2 L = 15.76 L = 15.75 E = 4.36 E = 4.36 Γ = 4.74 Γ = 4.7 CMP 250 V. V. CMP 300 V. V. = 3.3 / 4 = 3.3 / 4 B-24 B-26 C = 3% D-87/2 D-12 D = 0.76 D = 12 CMP 350 V. V. CMP 400 V. V. A = 3 ^3/4 A = 3 ^3/4 B = 281/4 B = 291/4 C = 2 % C = 2 % D = 14N D = 16 D = 14 7/13 D = 16 7/3

Sécurité de commande :

Cette sécurité empêche tout démarrage intempestif de l'appareil. En effet, il faut nécessairement appuyer sur deux boutons de commande pour mettre en marche l'appareil. Afin de procéder à la mise en marche de l'appareil, se reporter au paragraphe MISE EN FONCTIONNEMENT (page 24).

Sécurité de fonctionnement.

Dans le cas où l'appareil force (cuillère ou ustensile dans la marmite) ou est soumis à un temps de fonctionnement trop prolongé ou une surcharge, l'appareil se met automatiquement en sécurité thermique. Dans ce cas, attendre le refroidissement complet de l'appareil (environ 30 minutes) et procéder aux opérations de MISE EN FONCTIONNEMENT (page 24).

Sécurité de manque de tension

En cas de coupure de l'alimentation électrique ou du débranchement de l'appareil, l'appareil ne peut redémarrer qu'en procédant aux phases de MISE EN FONCTIONNEMENT (page 24).

Attention

- Le couteau est un outil tranchant, porter des gants adaptés lors de sa manipulation.

Robot-Coupe a développé une gamme de mixers plongeants dont vous trouverez ci-dessous les caractéristiques.

Modèles	Variation de vitesse		Accessoire Mixer		Accessoire Fouet
CMP 250 V.V.	●		●
CMP 300 V.V.	●		●
CMP 350 V.V.	●		●
CMP 400 V.V.	●		●
CMP 250 Combi	●		●		●
CMP 300 Combi	●		●		●

Ces modèles vous rendront d'innombrables services que vous découvrirez au fur et à mesure de leur utilisation. La fonction mixer (couteau) vous permettra de réaliser facilement soupes, potages, veloutés, purées de légumes ou bouillies. La fonction fouet est idéale pour la réalisation de pâtes à crêpes, mayonnaise, œufs en neige, mousses au chocolat, crèmes au beurre, chantilly, fromages battus.... La fonction variation de vitesse vous permettra d'ajuster la vitesse à la préparation réalisée et permet un démarrage en vitesse lente afin de limiter les projections.

La conception simple de ces appareils permet de monter et de démonter en un tour de main toutes les pièces faisant l'objet de manipulations fréquentes pour leur entretien ou nettoyage.

Mise en MARCHE

Le mixer plongeant est équipé d'un courant électrique et d'une sécurité de fonctionnement.

Si le Mixer Plongeant s'arrête de façon inattendue, vous devez essayer de le redémarrer en suivant les étapes 3 à 5 ci-dessous. Si le Mixer Plongeant ne redémarre pas, attendre le refroidissement de l'appareil pendant 30 minutes et la sécurité thermique s'annulera. Vous serez alors en mesure de redémarrer en suivant les opérations de 3 à 5.

1. S'assurer que le bouton de commande (BC) n'est pas enclenché.
2. Connecter l'appareil au secteur.
3. Plonger le tube dans la préparation avec la cloche complètement immergée et le disque de protection aux éclaboussures en place.
4. Appuyer sur le bouton de sécurité (BS).
5. Appuyer sur le bouton de commande (BC). Le mixer se met alors à fonctionner.
6. Relâcher le bouton de sécurité (BS).
7. Pour arrêter l'appareil, relâcher le bouton de commande (BC).

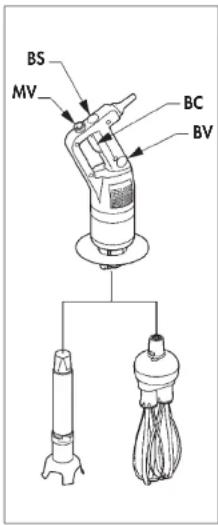

Mise en MARCHE en continu

Procéder de la même façon pour les points 1 à 6.

1. Puis, tout en maintenant le bouton de commande (BC) actionné, appuyer sur le bouton de verrouillage (BV).
2. Relâcher le bouton de commande (BC).
3. Relâcher le bouton de verrouillage (BV). Le mixer fonctionne alors seul.
4. Pour arrêter l'appareil, appuyer sur le bouton de commande (BC) et le relâcher.

Procéder de la même façon pour les points 1 à 6. Faire varier la vitesse du moteur en tournant la molette (MV) dans le sens mini ou maxi suivant la vitesse désirée.

Il est préférable de commencer à travailler à basse vitesse avec la fonction fouet.

• Fonction couteau

Pour une meilleure ergonomie de travail, il est conseillé de tenir l'appareil à la fois par la poignée et par la base du bloc moteur. De plus, il est recommandé de pencher légèrement l'appareil en s'assurant que la cloche ne se trouve pas en contact avec le fond du récipient.

L'appareil peut également être en appui sur le bord de la marmite en s'assurant qu'il est maintenu en position inclinée et que la cloche n'est pas en contact avec le fond du récipient.

Dans le cas où le mixer est utilisé avec son support marmite, vérifier

que le mixer se trouve au centre du récipient, qu'il est légèrement incliné et que la cloche ne touche pas le fond de la marmite.

Le disque de protection aux éclaboussures devrait toujours être mis en place.

Toujours veiller à ce que la cloche soit suffisamment immergée pour éviter les projections et que les ouïes de ventilation du bloc moteur ne soient pas en contact avec les liquides.

Pour une efficacité optimale, le mixer doit être immergé au 23 de la longueur du pied.

• Fonction FOUET

Il est conseillé de tenir l'appareil à la fois par la poignée et par la base du bloc moteur.

L'appareil peut également être tenu d'une seule main par la poignée, ce qui libère la seconde main et permet de tenir éventuellement le récipient.

Durant le travail de la préparation, il est recommandé de déplacer les fouets dans le récipient afin d'assurer une parfaite homogénéité de la préparation travaillée.

Il est vivement recommandé d'éviter de toucher les parois du récipient avec les fouets.

Pour une efficacité optimale, le fouet doit être immergé au minimum de 1/5 de la longueur du fouet. Il est également conseillé de commencer en vitesse lente.

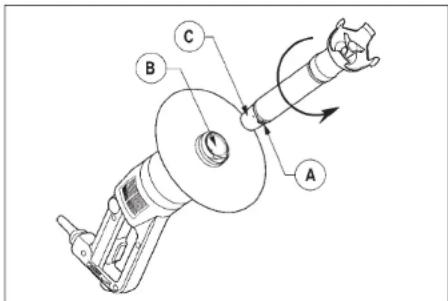

- Montage du tube sur le bloc moteur (Uniquement sur les CMP Combi)

• S'assurer que l'appareil n'est pas branché
• Aligner le plat Ⓐ de la partie conique Ⓒ du tube avec le doigt Ⓑ intérieur du carter aluminium.
• Insérer complètement la partie conique Ⓒ du tube dans le carter aluminium.
• Tourner le tube dans le sens de la flèche (voir dessin) jusqu'à l'obtention d'un léger serrage.

• Démontage du tube du bloc moteur - S'assurer que l'appareil n'est pas branché - Tourner le tube dans le sens inverse à celui du montage. - Arrivé en butée, retirer le tube du carter aluminium.

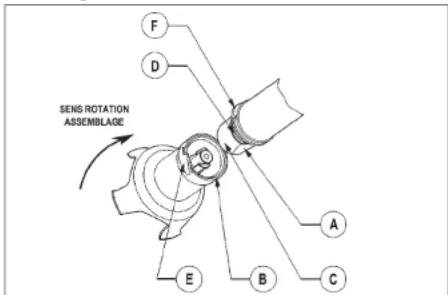

• Montage de la cloche sur le tube

• S'assurer que l'appareil n'est pas branché.
• Aligner le plat Ⓐ de la partie conique du tube avec le doigt Ⓑ intérieur de la cloche.
• Insérer la partie conique Ⓐ du tube dans la cloche. Lorsque la bague vient en contact avec le joint du tube Ⓑ, tourner la cloche dans le sens de la flèche (voir dessin) de façon à assembler l'ergot de la cloche Ⓔ dans l'ergot du tube Ⓕ jusqu'à l'obtention d'un léger serrage.

• Démontage de la cloche du tube

• S'assurer que l'appareil n'est pas branché
• Tourner la cloche dans le sens de la flèche ① (voir dessin) pour désassembler l'ergot de la cloche ⑤ de l'ergot du tube ⑦. Arrivé en butée, retirer la cloche du tube. En cas de résistance, tourner le couteau dans le sens de la flèche ② de façon à le dégager de l'axe.

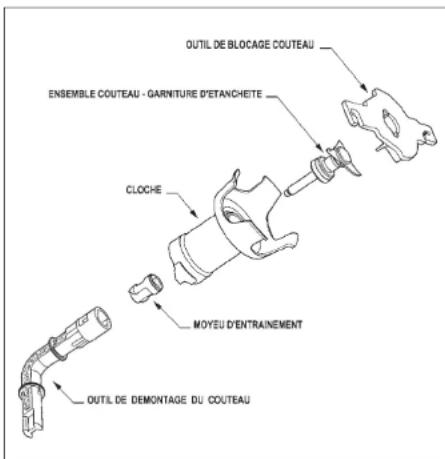

• Démontage du couteau - Débrancher le Mixer Plongeant, maintenir le couteau à l'aide de l'outil fourni à cet effet. - Pour un démontage du couteau en toute sécurité, tenir le couteau en se protégeant la main avec soit l'outil de blocage du couteau, soit un gant de sécurité ou un chiffon épais.

- À l'aide de l'outil de démontage, dévisser la cage d'entraînement.

- Dès que la cage d'entraînement est dévissée, le couteau se libère et peut donc être nettoyé.

Fonction FOUET

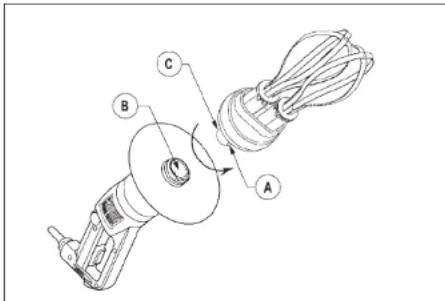

- Montage de la boîte sur le bloc-moteur (Uniquement sur les CMP Combi)

• S'assurer que l'appareil n'est pas branché.
• Aligner le plat de la partie conique de la boîte fouet avec le doigt intérieur du carter aluminium.
• Insérer complètement la partie conique de la boîte fouet dans le carter aluminium.
• Tourner la boîte fouet dans le sens de la flèche (voir dessin) jusqu'à l'obtention d'un léger serrage.
• S'assurer que l'appareil n'est pas branché.
• Tourner la boîte fouet dans le sens inverse à celui du montage.
• Arrivé en butée, retirer la boîte fouet du carter aluminium.

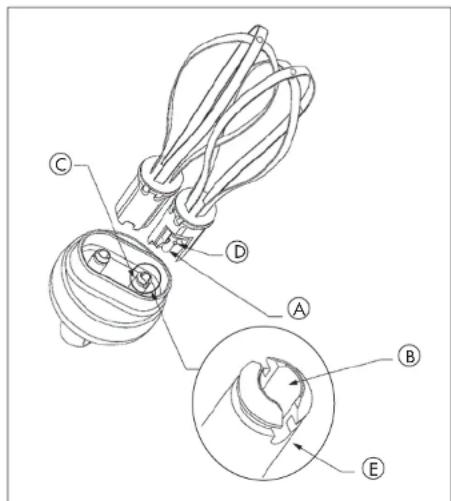

• Montage des fouets sur la boîte

• Démontage de la boîte

• Tenir la boîte d'une main.
• De l'autre main, tenir le fouet puis insérer l'axe® du premier fouet dans l'alésage® de l'axe de la boîte fouet. Prendre soin d'aligner les doigts d'entraînement® avec les encoches.
• En enfonçant le fouet dans l'axe© de la boîte, lui appliquer un mouvement de rotation pour engager les doigts d'entraînement dans les encoches Ⓔ de l'axe© de façon à obtenir le clipsage du fouet sur son axe.
• Pour contrôler le bon clipsage du fouet sur l'axe ©, tirer dessus légèrement par l'intermédiaire des brins.
• Procéder de la même façon pour le zème fouet. Si le fouet ne veut pas s'enfoncer, retirer le fouet, le tourner de et recommencer l'opération.

• Démontage des fouets de la boîte

Tirer l'éjecteur Ⓐ dans le sens de la flèche en tenant l'éjecteur d'une main et la boîte Ⓑ de l'autre.

• Démontage de l'éjecteur

• Tenir le fouet par les brins Ⓑ d'une main.
• De l'autre main tirer sur l'éjecteur Ⓐ dans le sens de la flèche (voir dessin).

Protection Anti-Éclaboussures

- Remettre la vis en place sur la bague et serrer l'ensemble. Couvrir la bague en utilisant le disque de protection aux éclaboussures en le faisant glisser tout le long du tube © dans le sens de la flèche intitulé ①, la collerette doit être orientée vers le bas.

ATTENTION : aligner les 2 pièces.

- Pour enlever le disque de protection pour le nettoyage, suivre les instructions dans l'ordre inverse.

• Toujours, débrancher le Mixer Plongeant avant de le nettoyer!
• Toujours, diluer l'eau de Javel selon les instructions. (Voir emballage du fabricant).
• Ne pas nettoyer le Mixer Plongeant au lave-vaisselle
• Le type et la concentration du détergent doivent respecter la norme 21CFR 178.1010
• Nettoyer selon les règles établies par le service local de la santé.

BLOC moteur

L'équipement doit être propre à toutes les étapes de la fabrication. Nettoyer entre chaque tâche en utilisant un détergent ou un désinfectant. Diluer le détergent/désinfectant en suivant les instructions écrites sur l'emballage du fabricant. Utiliser un chiffon légèrement humide avec le produit nettoyant. Le liquide ne doit pas entrer en contact avec les composants électriques se trouvant à l'intérieur du bloc moteur. Lors du nettoyage des ventilations, veiller à ne pas introduire de liquide à l'intérieur du logement. Utilisez un chiffon légèrement humide pour enlever le détergent, puis essuyer en utilisant un chiffon propre. Si vous avez utilisé le mixer plongeant dans une préparation chaude, faire refroidir la partie basse du tube dans de l'eau froide avant de démonter la cloche du tube.

Nettoyer immédiatement après utilisation pour éviter que les aliments ne se collent sur les parois.

Important

Ne jamais immerger le bloc moteur ou la poignée dans un liquide. Le bloc moteur contient des composants électriques et n'est pas étanche aux liquides. Le contact entre le moteur et des liquides peut entraîner de sérieux préjudices à l'utilisateur.

TUBE et CLOCHE

Il est possible de procéder selon deux modalités :

Procédure simplifiée de nettoyage

- Plonger le tube muni de sa cloche dans un récipient d'eau et le faire fonctionner quelques secondes pour débarrasser le couteau et la cloche des éventuelles restes de fabrication.

- Après avoir déconnecté impérativement l'appareil du secteur, rincer la cloche munie de son tube.

Procédure complète de nettoyage

• Déconnecter impérativement l'appareil du secteur.
• Rincer le tube muni de sa cloche sous un robinet d'eau.
• Démonter la cloche du tube puis le couteau (porter des gants adaptés). Procéder avec précaution pour ne pas endommager les surfaces de l'axe et la garniture d'étanchéité. Nettoyer chacune des pièces en évitant d'utiliser un détergent trop agressif.
• Après le nettoyage, toujours bien essuyer les différentes pièces pour éviter une éventuelle oxydation.

Le couteau se démonte de la cloche pour un nettoyage minutieux de l'appareil.

Après le nettoyage du couteau, toujours bien essuyer les lames pour prévenir une éventuelle oxydation.

Utilisez des agents lessiviels adaptés au métal.

Vérifiez que votre détergent est utilisable sur les pièces en matière plastique. En effet, certains agents lessiviels trop alcalins (avec forte concentration en soude ou en ammoniaque par exemple) sont totalement incompatibles avec certaines matières plastiques et les détériorent très rapidement.

Boîte FOUET

Ne jamais immerger la boîte fouet dans l'eau. La nettoyer à l'aide d'un chiffon légèrement humide ou une éponge.

Ne jamais nettoyer la boîte fouet dans un lave-vaisselle.

FOUET

Il est possible de nettoyer les fouets manuellement ou dans le lave-vaisselle.

Il est recommandé pour un nettoyage efficace de démonter l'éjecteur fouet.

Entretien

Le résultat de la coupe dépend essentiellement de l'état de vos lames et de leur usure. Le couteau est en effet une pièce d'usure, qu'il est nécessaire de remplacer épisodiquement afin de toujours obtenir la même constance dans la qualité du produit fini.

Il est conseillé de changer en même temps que le couteau, la bague de guidage et la garniture d'étanchéité.

BAGUE d'étanchéité

La bague d'étanchéité du pied peut être huilée (utiliser de l'huile de table).

Afin de conserver une parfaite étanchéité du pied, il est conseillé de vérifier régulièrement l'état d'usure de cette bague et la remplacer si besoin.

JOINT de PIED

Afin de conserver une parfaite étanchéité entre la cloche et le pied, il est nécessaire de vérifier régulièrement l'état d'usure du joint et le remplacer si besoin.

FOUET

Le résultat de votre préparation dépend essentiellement de l'état de vos brins et de leur usure. Il convient donc de les changer épisodiquement afin d'obtenir une qualité de produit fini optimale.

L'appareil NE se MET PAS en MARCHE

1. Avez-vous suivi les opérations de mise en fonctionnement ? (Voir le paragraphe de "Mise en marche").
2. S'agit-il d'un échauffement de l'appareil ? Dans ce cas, attendre quelques minutes pour le refroidissement du moteur, puis recommencer.
3. Débranchez l'appareil et essayez une autre prise de courant.
4. Contrôler l'alimentation du secteur.
5. Contacter votre service après-vente.

L'appareil s'arrête en COURS de fonctionnement

(voir paragraphe "Mise en marche").

- Le 1er paragraphe explique la protection thermique. Il faut alors attendre le refroidissement de l'appareil (environ 30 minutes avant de le remettre en marche).

Si vous ne pouvez déterminer la cause du problème

• Libérez le bouton de commande (BC).
• Débrancher le Mixer Plongeant.
• Contrôler la libre rotation du couteau dans la cloche (blocage par ustensile).
• Contrôler la rotation de l'arbre d'entraînement. Pour ce faire, démonter la cloche du pied et contrôler manuellement la rotation de la sortie d'arbre.

Pour vérifier cela, débrancher le Mixer Plongeant, enlever la cloche et tester la rotation.

Vérifier l'état de la prise et du cordon d'alimentation.

• Libérer le bouton de commande et débranchez l'appareil du secteur.
• Contactez votre service après-vente le plus proche.

Attention

• LE COUTEAU EST UN OUTIL TRANCHANT, il est recommandé de porter des gants adaptés lors de leurs manipulations. Manipuler et ranger avec précaution le couteau.
• Ne jamais essayer de supprimer les systèmes de verrouillage et de sécurité.
• Ne jamais introduire un objet dans le récipient de travail.
• Ne pas surcharger l'appareil.
• Ne jamais mettre en fonctionnement l'appareil tant que la cloche n'est pas complètement immergée dans la préparation.
• Toujours débrancher le mixer avant de procéder aux opérations de nettoyage et d'entretien.

Dépannage

Regarder la garantie au préalable.

Si votre appareil a besoin d'être réparé, vérifier avec votre distributeur le service après-vente le plus proche.

Si il n'en a pas ou si vous souhaitez que votre appareil soit réparé à l'usine, nous contacter pour obtenir un numéro d'autorisation de retour de la marchandise (RMA), et dès réception, l'expédier en port payé et assuré à l'adresse de l'usine.

PH:1-800-824-1646

Robot Coupe U.S.A. Inc.

Service Département

Pour le service après-vente sur le Canada, contacter l'usine Robot-Coupe aux USA.

Index	Pièce / Part	Description	Désignation
1	89 652	CMP 250 FOOT	PIED EQUIPE CMP 250
2	89 685	CMP250 DRIVING SHAFT	ARBRE D'ENTRAINEMENT CMP 250
3	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
4	89 645	STAINL ST BEAR 608 2RS	ROULEMENT INOX 608 2RS
5	89 647	RING "E" (x2)	ANNEAU "E" (x2)
6	89 646	SEAL 8x18x5	JOINT A LEVRE 8x18x5
7	89 626	MP/CMP DRIVING FRAME	CAGE D'ENTRAINEMENT MP/CMP
8	89 628	FOOT SEAL	JOINT DE PIED MP/CMP
9	89 635	CMP NSF PROTECTION	PROTECTION NSF CMP
9a	89 106	CMP "A" NSF PROTECTION	PROTECTION NSF CMP "A"
10	89 678	CMP BELL COVER	CLOCHE CMP EQUIPEE
11	89 676	CMP BLADE	COUTEAU CMP
12	89 627	MP/CMP DRIVING HUB	MOYEU D'ENTRAINEMENT MP/CMP
13	89 642	SEAL RING	GARNITURE D'ETANCHEITE
14	89 547	CMP HANDLES (L+R) KIT+SCREW+ CAP SCREW CMP	KIT POIGNEES (G+D)+VIS+CACHE CMP
15	89 533	MP/CMP WATERPROOFNESS KIT+SCREW+CAP SCREW	KIT ETANCHEITE MP/CMP+VIS+CACHE VIS
16	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP.+VIS+CACHE VIS
17	89 546	CMP VENT COVERS KIT (x2)	KIT GRILLES CMP (x2)
18	89 752	CMP 120V CIRC BOARD- SCREW+CAP SCREW	PLATINE CMP 120V-VIS+CACHE VIS
19	89 638	CMP GROUND WIRING KIT	KIT FIL TERRE CMP
20	89 548	KIT CONNECTOR+SCREW+CAP SCREW	KIT CONNECTION CMP+VIS+CACHE VIS
21	89 662	MP/CMP DISMOUNT TOOL	OUTILLAGE DE DEMONTAGE MP/CMP
22	89 637	CMP WALL SUPPORT	SUPPORT MURAL CMP
23	89 541	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
24	89 623	CMP SCREW M4x95 (x4)	VIS M4x95 CMP (x4)
25	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW KIT	KIT BOUTON MP/CMP+VIS+CACHE VIS
26	89 531	MPC/CMP COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER CDE MPC/CMP+VIS+CACHE VIS
27	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
28	89 605	CMP 250 VV FERRULE	VIROLE CMP 250 V.V.
29	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS
30	89 612	CMP MOTOR FERRULE	VIROLE MOTEUR CMP
31	89 769	CMP250 120V MOTOR	MOTEUR CMP250 120V
32	89 576	CMP VENTILATOR	VENTILATEUR CMP
33	89 570	CMP VENTILATOR PIPE	CONDUIT VENTILATEUR CMP
34	89 575	CMP BRUSHS (x2)	CHARBONS CMP (x2)
35	89 760	CMP 120V INDUCED CIRC	INDUIT CMP 120V
36	89 679	CMP MOTOR BEARING	ROULEMENT MOTEUR CMP
37	89 639	SEAL ∅2x1,5 (x4)	JOINT TORIQUE ∅2x1,5 (x4)
38	89 632	MPC DRIVING HUB	MOYEU D'ENTRAINEMENT MPC

CMP 300 v. v.

N° de série / Serial number

-359----

-376----

Index	Pièce / Part	Désignation		Description
1	89 080	PIED CMP 300 COMPLET		CMP 300 COMPLETE FOOT
2	89 653	PIED CMP 300 EQUIPE		CMP 300 FOOT
3	89 686	ARBRE D'ENTRAINEMENT CMP 300		CMP 300 DRIVING SHAFT
4	89 643	KIT PIED MPC/CMP/CMPC		MPC/CMP/CMPC FOOT KIT
5	89 645	ROULEMENT INOX 608 2RS		STAINL ST BEAR 608 2RS
6	89 647	ANNEAU "E" (x2)		RING "E" (x2)
7	89 646	JOINT A LEVRE 8x18x5		SEAL 8x18x5
8	89 626	CAGE D'ENTRAINEMENT MP/CMP		MP/CMP DRIVING FRAME
9	89 628	JOINT DE PIED MP/CMP		FOOT SEAL
10	89 678	CLOCHE CMP EQUIPEE		CMP BELL COVER
11	89 676	COUTEAU CMP		CMP BLADE
12	89 627	MOYEU D'ENTRAINEMENT MP/CMP		MP/CMP DRIVING HUB
13	89 642	GARNITURE D'ETANCHEITE		SEAL RING
14	89 547	KIT POIGNEES (G+D)+VIS+CACHE CMP		CMP HANDLES (L+R) KIT+SCREW+ CAP SCREW CMP
15	89 533	KIT ETANCHEITE MP/CMP+VIS+CACHE VIS		MP/CMP WATERPROOFNESS KIT+SCREW+CAP SCREW
16	89 536	BOUTON VARIATEUR MP/CMP.+VIS+CACHE VIS		MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW
17	89 546	KIT GRILLES CMP (x2)		CMP VENT COVERS KIT (x2)
18	89 548	Kit CONNECTEUR+VIS+CACHE VIS		CONNECTOR KIT+SCREW+CAP SCREW
19	89 662	OUTILLAGE DE DEMONTAGE MP/CMP		MP/CMP DISMOUNT TOOL
20	89 637	SUPPORT MURAL CMP		CMP WALL SUPPORT
21	89 623	VIS M4x95 CMP (x4)		CMP SCREW M4x95 (x4)
22	89 530	KIT BOUTON MP/CMP+VIS+CACHE VIS		MP/CMP KNOBS KIT +SCREW+CAP SCREW KIT
23	89 531	KIT LEVIER CDE MPC/CMP+VIS+CACHE VIS		MPC/CMP COMMAND ARM KIT+SCREW+CAP SCREW
24	89 532	KIT VIS POIG MP/CMP (x4)		MP/CMP HANDLE SCREW (x4)
25	89 606	VIROLE CMP 300 V.V.		CMP 300 VV FERRULE
26	89 612	VIROLE MOTEUR CMP		CMP MOTOR FERRULE
27	89 576	VENTILATEUR CMP		CMP VENTILATOR
28	89 570	CONDUIT VENTILATEUR CMP		CMP VENTILATOR PIPE
29	89 679	ROULEMENT MOTEUR CMP		CMP MOTOR BEARING
30	89 639	JOINT TORIQUE ∅2x1,5 (x4)		SEAL ∅2x1,5 (x4)
31	89 632	MOYEU D'ENTRAINEMENT MPC		MPC DRIVING HUB
Index	Désignation		Description
A	PLATINE		CIRCUIT BOARD
B	CABLE D'ALIMENTATION		POWER CORD
C	INDUIT		INDUCED CIRCUIT
D	CHARBONS (x2)		BRUSHS (x2)
M	MOTEUR		MOTOR
Machine		Voltage	A	B	C	D	M
34 234 A BRA		220/60/1	89 753	89 117	89 759	89 575	89 761
34 238 / 34238 A Arabie				89 539
34 234 / 34234 A				89 538
34 230 / 34 230 A		230/50/1	89 751
34 236 / 34236 A Suisse				89 542
34 230 A ZAF				89 110
34 231 / 34 231 A UK		240/50/1		89 539
34 232 / 34232 A Aust				89 540
34 235 / 34235 A		120/60/1	89 752	89 541	89 760		89 762
34 239 / 34239 A Japon				89 522

Maj : 09/2010 REV : g

Index	Pièce / Part	Description	Désignation
1	89 654	CMP 350 FOOT	PIED EQUIPE CMP 350
2	89 687	CMP 350 DRIVING SHAFT	ARBRE D'ENTRAINEMENT CMP 350
3	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
4	89 645	STAINL ST BEAR 608 2RS	ROULEMENT INOX 608 2RS
5	89 646	SEAL 8x18x5	JOINT A LEVRE 8x18x5
6	89 626	MP/CMP DRIVING FRAME	CAGE D'ENTRAINEMENT MP/CMP
7	89 628	FOOT SEAL	JOINT DE PIED MP/CMP
8	89 635	CMP NSF PROTECTION	PROTECTION NSF CMP
8a	89 106	CMP "A" NSF PROTECTION	PROTECTION NSF CMP "A"
9	89 678	CMP BELL COVER	CLOCHE CMP EQUIPEE
10	89 676	CMP BLADE	COUTEAU CMP
11	89 627	MP/CMP DRIVING HUB	MOYEU D'ENTRAINEMENT MP/CMP
12	89 642	SEAL RING	GARNITURE D'ETANCHEITE
13	89 547	CMP HANDLES (L+R) KIT+SCREW+ CAP SCREW CMP	KIT POIGNEES (G+D)+VIS+CACHE CMP
14	89 533	MP/CMP WATERPROOFNESS KIT+SCREW+CAP SCREW	KIT ETANCHEITE MP/CMP+VIS+CACHE VIS
15	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP.+VIS+CACHE VIS
16	89 546	CMP VENT COVERS KIT (x2)	KIT GRILLES CMP (x2)
17	89 752	CMP 120V CIRC BOARD- SCREW+CAP SCREW	PLATINE CMP 120V-VIS+CACHE VIS
18	89 638	CMP GROUND WIRING KIT	KIT FIL TERRE CMP
19	89 548	KIT CONNECTOR+SCREW+CAP SCREW	KIT CONNECTION CMP+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTILLAGE DE DEMONTAGE MP/CMP
21	89 637	CMP WALL SUPPORT	SUPPORT MURAL CMP
22	89 541	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
23	89 623	CMP SCREW M4x95 (x4)	VIS M4x95 CMP (x4)
24	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW KIT	KIT BOUTON MP/CMP+VIS+CACHE VIS
25	89 531	MPC/CMP COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER CDE MPC/CMP+VIS+CACHE VIS
26	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
27	89 607	CMP 350 VV FERRULE	VIROLE CMP 350 V.V.
28	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS
29	89 612	CMP MOTOR FERRULE	VIROLE MOTEUR CMP
30	89 770	CMP350 120V MOTOR	MOTEUR CMP350 120V
31	89 576	CMP VENTILATOR	VENTILATEUR CMP
32	89 570	CMP VENTILATOR PIPE	CONDUIT VENTILATEUR CMP
33	89 575	CMP BRUSHS (x2)	CHARBONS CMP (x2)
34	89 760	CMP 120V INDUCED CIRC	INDUIT CMP 120V
35	89 679	CMP MOTOR BEARING	ROULEMENT MOTEUR CMP
36	89 639	SEAL ∅2x1,5 (x4)	JOINT TORIQUE ∅2x1,5 (x4)
37	89 632	MPC DRIVING HUB	MOYEU D'ENTRAINEMENT MPC

Index	Pièce / Part	Description	Désignation
1	89 655	CMP 400 FOOT	PIED EQUIPE CMP 400
2	89 151	CMP 400 DRIVING SHAFT	ARBRE D'ENTRAINEMENT CMP 400
3	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
4	89 645	STAINL ST BEAR 608 2RS	ROULEMENT INOX 608 2RS
5	89 646	SEAL 8x18x5	JOINT A LEVRE 8x18x5
6	89 626	MP/CMP DRIVING FRAME	CAGE D'ENTRAINEMENT MP/CMP
7	89 628	FOOT SEAL	JOINT DE PIED MP/CMP
8	89 635	CMP NSF PROTECTION	PROTECTION NSF CMP
8a	89 106	CMP "A" NSF PROTECTION	PROTECTION NSF CMP "A"
9	89 678	CMP BELL COVER	CLOCHE CMP EQUIPEE
10	89 676	CMP BLADE	COUTEAU CMP
11	89 627	MP/CMP DRIVING HUB	MOYEU D'ENTRAINEMENT MP/CMP
12	89 642	SEAL RING	GARNITURE D'ETANCHEITE
13	89 547	CMP HANDLES (L+R) KIT+SCREW+ CAP SCREW CMP	KIT POIGNEES (G+D)+VIS+CACHE CMP
14	89 533	MP/CMP WATERPROOFNESS KIT+SCREW+CAP SCREW	KIT ETANCHEITE MP/CMP+VIS+CACHE VIS
15	89 536	MP/CMP VARIATOR SWITCH+SCREW+CAP SCREW	BOUTON VARIATEUR MP/CMP.+VIS+CACHE VIS
16	89 546	CMP VENT COVERS KIT (x2)	KIT GRILLES CMP (x2)
17	89 752	CMP 120V CIRC BOARD- SCREW+CAP SCREW	PLATINE CMP 120V-VIS+CACHE VIS
18	89 638	CMP GROUND WIRING KIT	KIT FIL TERRE CMP
19	89 548	KIT CONNECTOR+SCREW+CAP SCREW	KIT CONNECTION CMP+VIS+CACHE VIS
20	89 662	MP/CMP DISMOUNT TOOL	OUTILLAGE DE DEMONTAGE MP/CMP
21	89 637	CMP WALL SUPPORT	SUPPORT MURAL CMP
22	89 541	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
23	89 623	CMP SCREW M4x95 (x4)	VIS M4x95 CMP (x4)
24	89 530	MP/CMP KNOBS KIT +SCREW+CAP SCREW KIT	KIT BOUTON MP/CMP+VIS+CACHE VIS
25	89 531	MPC/CMP COMMAND ARM KIT+SCREW+CAP SCREW	KIT LEVIER CDE MPC/CMP+VIS+CACHE VIS
26	89 532	MP/CMP HANDLE SCREW (x4)	KIT VIS POIG MP/CMP (x4)
27	89 608	CMP 400 VV FERRULE	VIROLE CMP 400 V.V.
28	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS
29	89 612	CMP MOTOR FERRULE	VIROLE MOTEUR CMP
30	89 771	CMP400 120V MOTOR	MOTEUR CMP400 120V
31	89 576	CMP VENTILATOR	VENTILATEUR CMP
32	89 570	CMP VENTILATOR PIPE	CONDUIT VENTILATEUR CMP
33	89 575	CMP BRUSHS (x2)	CHARBONS CMP (x2)
34	89 760	CMP 120V INDUCED CIRC	INDUIT CMP 120V
35	89 679	CMP MOTOR BEARING	ROULEMENT MOTEUR CMP
36	89 639	SEAL ∅2x1,5 (x4)	JOINT TORIQUE ∅2x1,5 (x4)
37	89 632	MPC DRIVING HUB	MOYEU D'ENTRAINEMENT MPC

Index	Pièce / Part	Description	Désignation
1	29 802	BLOCK MOTOR	BLOCK MOTEUR COMPLET
2	89 630	MPC WALL SUPPORT	SUPPORT MURAL MPC
3	89 662	MP/CMP DISMOUNT TOOL	OUTIL DE DEMONTAGE MP/CMP
4	89 635	CMP NSF PROTECTION	PROTECTION NSF CMP
4a	89 106	CMP "A" NSF PROTECTION	PROTECTION NSF CMP "A"
5	89 656	CMPC250 FOOT	PIED CMPC 250 EQUIPE
6	89 811	CMPC250 DRIVING SHAFT	ARBRE ENTRAINEMENT CMPC250
7	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
8	89 645	BEARING 608 2RS	ROULEMENT 608 2RS
9	89 647	RING "E" (x2)	ANNEAU "E" (x2)
10	89 646	SEAL 8x18x5	JOINT A LEVRE 8x18x5
11	89 626	MP/CMP DRIVING FRAME	CAGE D'ENTRAINEMENT MP/CMP
12	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
13	89 678	CMP BELL COVER	CLOCHE CMP EQUIPEE
14	89 676	CMP BILADE	COUTEAU CMP
15	89 627	MP/CMP DRIVING HUB	MOYEU D'ENTRAINEMENT MP/CMP
16	89 642	SEAL RING	GARNITURE D'ETANCHEITE
17	89 547	HANDCMP HANDLES L+R KIT+SCREW+CAP SCREW CMP	KIT POIGNEES G+D CMP+VIS+CACHE CMP
18	89 533	MP/CMP WATERPROOFNESS KIT+CAP SCREW KIT	KIT ETANCHEITE MP/CMP+VIS+CACHE VIS
19	89 536	BOUTON VARIATEUR MP/CMP+SCREW+CAP SCREW	BOUTON VARIATEUR EQU.+VIS+CACHE VIS
20	89 546	CMP VENT COVERS KIT (x2)	KIT GRILLES CMP (x2)
21	89 651	CMP WHIP BOX	BOITE FOUET CMP
22	89 649	CMP WHIPS (x2)	FOUETS CMP (x2)
23	89 549	BF CMP GEARS RING BEAR+SCREW+CAP SCREW KIT	PIGNONS RLT BAG BF CMP+VIS+CACHE-VIS B.F.
24	89 379	MP/CMP BF UPPER BODY	COQUE SUP BF MP/CMP
25	89 385	PLATE+SCREW+CAP SCREW	FLASQUE+VIS+CACHE-VIS
26	89 746	BF CMP LOWER BODY PLASTIC	COQUE INF PLASTIQUE BF CMP
27	89 545	BF SEAL WASHER KIT+SCREW+CAP SCREW KIT	KIT JOINT RONDELLE BF+VIS+CACHE VIS
28	89 389	BF SCREW+CAP SCREW	VIS+CACHE VIS BF MP/CMP
29	89 552	MP/CMP WHIP EJECTOR	KIT EJECT FOUET MP/CMP
30	89 752	CMP 120V CIRC BOARD+SCREW+CAP SCREW KIT	PLATINE CMP 120V+VIS+CACHE VIS
31	89 548	CMP CONNECTOR KIT	KIT CONNECTION CMP
32	89 541	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
33	89 623	CMP SCREW M4x95	VIS M4x95 CMP
34	89 530	MP/CMP KNOBS KIT+SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
35	89 531	MP/CMP COMMAND ARM KIT +SCREW+CAP SCREW	KIT LEVIER COMMANDE MP/CMP+VIS+CACHE VIS
36	89 532	MP/CMP HANDLE SCREW KIT (x4)	KIT VIS POIG MP/CMP (x4)
37	89 609	CMPC250 FERRULE	VIROLE CMPC250
38	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS
39	89 612	CMP MOTOR FERRULE	VIROLE MOTEUR CMP
40	89 769	CMP250 120V MOTOR	MOTEUR CMP250 120V
41	89 576	CMP VENTILATOR	VENTILATEUR CMP
42	89 570	CMP VENTILATOR PIPE	CONDUIT VENTILATEUR CMP
43	89 575	CMP BRUSHS (x2)	CHARBONS CMP (x2)
44	89 760	CMP 120V INDUCED CIRC	INDUIT CMP 120V
45	89 679	CMP MOT BEARING	ROULEMENT MOTEUR CMP
46	89 639	SEAL ∅2x1,5 x4 (x4)	JOINT TORIQUE ∅2x1,5 x4 (x4)
47	89 638	CMP GROUND WIRING KIT	KIT FIL TERRE CMP
48	89 641	CMP ALUMINIUM CASING	CARTER ALU CMP
49	89 661	CMPC DRIVING HUB	MOYEU ENTRAINEMENT CMPC

Index	Pièce / Part	Description	Désignation
1	29 803	BLOCK MOTOR	BLOCK MOTEUR COMPLET
2	89 630	MPC WALL SUPPORT	SUPPORT MURAL MPC
3	89 662	MP/CMP DISMOUNT TOOL	OUTIL DE DEMONTAGE MP/CMP
4	89 635	CMP NSF PROTECTION	PROTECTION NSF CMP
4a	89 106	CMP "A" NSF PROTECTION	PROTECTION NSF CMP "A"
5	89 657	CMPC300 FOOT	PIED CMPC300 EQUIPE
6	89 812	CMPC300 DRIVING SHAFT	ARBRE ENTRAINEMENT CMPC300
7	89 643	MPC/CMP/CMPC FOOT KIT	KIT PIED MPC/CMP/CMPC
8	89 645	BEARING 608 2RS	ROULEMENT 608 2RS
9	89 646	SEAL 8x18x5	JOINT A LEVRE 8x18x5
10	89 626	MP/CMP DRIVING FRAME	CAGE D'ENTRAINEMENT MP/CMP
11	89 628	MP/CMP FOOT SEAL	JOINT DE PIED MP/CMP
12	89 678	CMP BELL COVER	CLOCHE CMP EQUIPEE
13	89 676	CMP BILADE	COUTEAU CMP
14	89 627	MP/CMP DRIVING HUB	MOYEU D'ENTRAINEMENT MP/CMP
15	89 642	SEAL RING	GARNITURE D'ETANCHEITE
16	89 547	HANDCMP HANDLES L+R KIT+SCREW+CAP SCREW CMP	KIT POIGNEES G+D CMP+VIS+CACHE CMP
17	89 533	MP/CMP WATERPROOFNESS KIT+CAP SCREW KIT	KIT ETANCHEITE MP/CMP+VIS+CACHE VIS
18	89 536	BOUTON VARIATEUR MP/CMP+SCREW+CAP SCREW	BOUTON VARIATEUR EQU.+VIS+CACHE VIS
19	89 546	CMP VENT COVERS KIT (x2)	KIT GRILLES CMP (x2)
20	89 651	CMP WHIP BOX	BOITE FOUET CMP
21	89 649	CMP WHIPS (x2)	FOUETS CMP (x2)
22	89 549	BF CMP GEARS RING BEAR+SCREW+CAP SCREW KIT	PIGNONS RLT BAG BF CMP+VIS+CACHE-VIS B.F.
23	89 379	MP/CMP BF UPPER BODY	COQUE SUP BF MP/CMP
24	89 385	PLATE+SCREW+CAP SCREW	FLASQUE+VIS+CACHE-VIS
25	89 746	BF CMP LOWER BODY PLASTIC	COQUE INF PLASTIQUE BF CMP
26	89 545	BF SEAL WASHER KIT+SCREW+CAP SCREW KIT	KIT JOINT RONDELLE BF+VIS+CACHE VIS
27	89 389	BF SCREW+CAP SCREW	VIS+CACHE VIS BF MP/CMP
28	89 552	MP/CMP WHIP EJECTOR	KIT EJECT FOUET MP/CMP
29	89 752	CMP 120V CIRC BOARD+SCREW+CAP SCREW KIT	PLATINE CMP 120V+VIS+CACHE VIS
30	89 548	CMP CONNECTOR KIT	KIT CONNECTION CMP
31	89 541	MPC/CMP 120V POWER CORD+SCREW+CAP SCREW	CABLE ALIM MPC/CMP 120V+VIS+CACHE VIS
32	89 623	CMP SCREW M4x95	VIS M4x95 CMP
33	89 530	MP/CMP KNOBS KIT+SCREW+CAP SCREW	KIT BOUTON MP/CMP+VIS+CACHE VIS
34	89 531	MP/CMP COMMAND ARM KIT +SCREW+CAP SCREW	KIT LEVIER COMMANDE MP/CMP+VIS+CACHE VIS
35	89 532	MP/CMP HANDLE SCREW KIT (x4)	KIT VIS POIG MP/CMP (x4)
36	89 610	CMPC300 FERRULE	VIROLE CMPC300
37	89 636	ADHESIVE SECURED LABEL	KIT ETIQUETTES AVERTS
38	89 612	CMP MOTOR FERRULE	VIROLE MOTEUR CMP
39	89 762	CMP300 120V MOTOR	MOTEUR CMP300 120V
40	89 576	CMP VENTILATOR	VENTILATEUR CMP
41	89 570	CMP VENTILATOR PIPE	CONDUIT VENTILATEUR CMP
42	89 575	CMP BRUSHS (x2)	CHARBONS CMP (x2)
43	89 760	CMP 120V INDUCED CIRC	INDUIT CMP 120V
44	89 679	CMP MOT BEARING	ROULEMENT MOTEUR CMP
45	89 639	SEAL ∅2x1,5 x4 (x4)	JOINT TORIQUE ∅2x1,5 x4 (x4)
46	89 638	CMP GROUND WIRING KIT	KIT FIL TERRE CMP
47	89 641	CMP ALUMINIUM CASING	CARTER ALU CMP
48	89 661	CMPC DRIVING HUB	MOYEU ENTRAINEMENT CMPC

CMP250 v. v. - CMP300 v. v. - CMP350 v. v. - CMP400 v. v. - CMP250 combi - CMP300 combi

120V/60Hz 1\~

ELECTRIC DIAGRAM

SCHEMA ELECTRIQUE

ESQUEMA CONEXIONES

	English	Français	Espanol
A	Aluminium housing	Capot aluminium	Carter aluminio
C	Control unit	Unité de contrôle	Unidad de control
M	Motor	Moteur	Motor
P	Potentiometer	Potentiometra	Potenciometro
SW1	On/off switch	Interrupteur marche/arrêt	Interruptor marcha/parada
T	Triac	Triac	Triac
	Thermal protector	Protecteur thermique	Protector termico

robot coupe U. S. A., inc.

Maj : 03/04

Robot-Coupe® USA, Inc.

P. O. Box 16625, Jackson, MS 39236-6625

264 South Perkins St., Ridgeland, MS 39157

e-mail: [e-mail]

website: www.robotcoupeusa.com

Phone: [phone]
