Caractéristiques Techniques	Amplificateur intégré stéréo, puissance de 2 x 30 W sous 8 ohms
Connectivité	Entrées RCA, entrée phono, sortie haut-parleur, entrée auxiliaire
Utilisation	Idéal pour les systèmes audio domestiques, compatible avec divers appareils audio
Maintenance	Nettoyage régulier des contacts et des connexions, vérification des câbles
Sécurité	Ne pas exposer à l'humidité, utiliser des câbles de qualité pour éviter les courts-circuits
Informations Générales	Conception compacte, finition soignée, garantie constructeur incluse

FOIRE AUX QUESTIONS - RA03 ROTEL

Comment puis-je connecter mon ROTEL RA03 à une source audio?

Vous pouvez connecter le ROTEL RA03 à une source audio à l'aide des entrées RCA situées à l'arrière de l'appareil. Assurez-vous d'utiliser des câbles audio de bonne qualité pour un meilleur son.

Quel type de haut-parleurs puis-je utiliser avec le ROTEL RA03?

Le ROTEL RA03 est compatible avec des haut-parleurs ayant une impédance de 4 à 8 ohms. Assurez-vous de vérifier les spécifications de vos haut-parleurs avant de les connecter.

Que faire si le son est distordu ou de mauvaise qualité?

Vérifiez que tous les câbles sont correctement connectés et que les entrées sont sélectionnées correctement. Assurez-vous également que les haut-parleurs sont correctement alimentés et en bon état.

Comment réinitialiser le ROTEL RA03 aux paramètres d'usine?

Pour réinitialiser le ROTEL RA03, débranchez-le de la prise électrique, puis maintenez enfoncé le bouton de mise sous tension tout en le rebranchant. Relâchez le bouton lorsque vous voyez l'indicateur LED clignoter.

Puis-je utiliser le ROTEL RA03 avec un caisson de basses?

Oui, le ROTEL RA03 peut être utilisé avec un caisson de basses actif. Connectez-le à la sortie dédiée pour caisson de basses si disponible, ou utilisez les sorties de haut-parleurs pour alimenter le caisson.

Mon ROTEL RA03 ne s'allume pas, que faire?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Essayez une autre prise électrique. Si l'appareil ne s'allume toujours pas, il peut nécessiter une inspection professionnelle.

Comment ajuster le volume sur le ROTEL RA03?

Le volume peut être ajusté à l'aide du bouton de volume situé à l'avant de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Le ROTEL RA03 est-il compatible avec des appareils Bluetooth?

Le ROTEL RA03 ne dispose pas de la fonctionnalité Bluetooth intégrée. Vous devrez utiliser un adaptateur Bluetooth externe pour connecter vos appareils sans fil.

Y a-t-il une garantie pour le ROTEL RA03?

Oui, le ROTEL RA03 est généralement livré avec une garantie limitée. Vérifiez les documents fournis avec votre produit pour les détails spécifiques de la garantie.

MODE D'EMPLOI RA03 ROTEL

Commandes et branchements

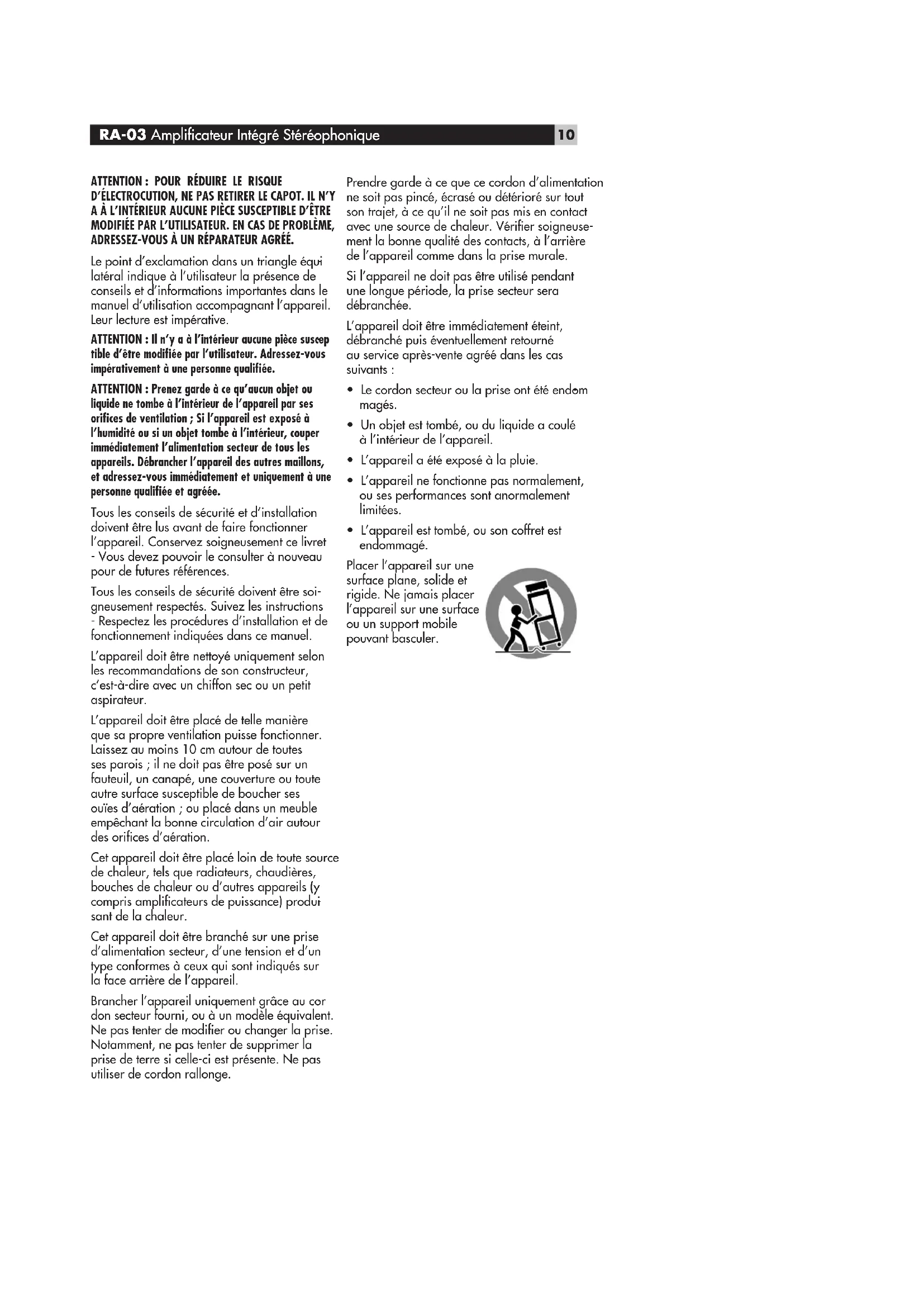

Le point d'exclamation dans un triangle équilatéral indique la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

ATTENTION: Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous imperativement à une personne qualifiée.

ATTENTION: Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation; Si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immédiatement l'alimentation secteur de tous les appareils. Débranchez l'appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et/agréée.

Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre. Vous devrez pouvoir le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement selon les recommandations de son constructeur, c'est-à-dire avec un chiffon sec ou un petit aspirateur.

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Laissez au moins 10 cm d'espace autour de toutes ses parois; il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération; ou placé dans un meuble empêchant la bonne circulation d'air autour des orifices d'aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chauffage ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pinçé, écrasé ou déterioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifier soignement la bonne qualité des contacts, à l'arrêt de l'appareil comme dans la prise murale.

Si l'appareil ne doit pas être utilisé pendant une longue période, la prise secteur sera débranchée.

L'appareil doit être immédiatement débranché, puis éventuellement retourné au service après-vente agréé dans les cas suivants :

• Le cordon secteur ou la prise ont été endommagés.
• Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie. L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées. L'appareil est tombé, ou son coffret est endommagé.

Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

Sommaire

Figure 1: Commandes et branchements 3

Figure 2 : Signaux d'entrée et branchements enceintes acoustiques 4

Au sujet de Rotel 11

Pour démarrer 11

La télécommande RR-AT94 11

Capteur de télécommande 5 12

Quelques précautions 1 2

Disposition 1-2

Cables 1 2

Alimentation secteur et mise sous tension. 12

Prise d'alimentation secteur 21 12

Indicateur de mise sous tension 2 25 et interrupteur marche/mise en veille 1 12

Branchement des signaux en entrée 13

Entrée Phono 15 et prise de masse 14 13

Entrées de niveaux Ligne 16 13

Branchements de l'enregistreur 17 13

Sorties préamplificateur 18 13

Sorties enceintes acoustiques 19 20 et sélecteur des enceintes 6 13

Choix des enceintes 13

Choix de la section du câble d'enceintes 13

Polarité et mise en phase 13

Branchement des enceintes 13

Prise casque 4 14

Commandes audio 14

Contrôle de volume 10 et 26 14

Contrôle de balance 14

Mise en/hors service des correcteurs de timbre 14

Correcteurs de timbre grave et aigu 14

Sélecteur de source en écoute Fonction 14

Contrôle Monitor 14

Silence (Mute Control) 14

Entres et sorties IR (infrarouge) 14

Entrée télécommande externe 22 14

Sortie IR 23 14

Prise de commutation

TRIGGER 12 V 24 15

Circuit de protection 15

Problèmes de fonctionnement 15

L'indicateur Power de mise sous tension ne s'allume pas

Remplacement du fusible 15

Pas de son 15

Spécifications 15

Au sujet de rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de 40 ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillant toujours en groupe réduite, écoutent et peaufinent soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de désirer n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs Britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des appareils Rotel a été saluée par la plupart des magazines spécialisés; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidienne. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de musique.

Pour démarrer

Merci d'avoir acheté cet amplificateur stéréo intégré Rotel RA-03. Il a été spécialement conçu pour vous fournir des heures et des heures de plaisir musical en tant que cœur d'une chaîne haute-fidélité de très haute qualité.

Le RA-03 est un amplificateur intégré très complet, de très haute performances. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subites nuances de la musique. Le RA-03 est entre autres équipés d'une alimentation entièrement régulée, utilisant un transformateur torique spécialement fabriqué pour Rotel et des condensateurs "slit-foil" également uniques en leur genre. La faible impédance de cette alimentation assure une réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique.

Les circuits imprimés possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l'intégrité "temporelle" de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrene ou polypropylene sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l'exceptionnelle musicalité de cet amplificateur.

De plus, le RA-03 possède des sélecteurs de source en lecture et en enregistrement séparés, ce qui vous permet d'écouter une source pendant que vous en enregistrez une autre.

Les principales fonctions du RA-03 sont faciles à comprendre et à utiliser. Elles ne diffèrent en rien de celles d'une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez!

La télécommande RR-AT94

Certaines commandes sont accessibles soit via les commandes de la façade de l'appareil, soit via la télécommande fournie RR-AT94. Vous trouvez dans ce cas deux chiffres cerclés concernant les commandes décrites ci-dessous. Chaque chiffre correspond à la position de la commande sur la façade et la télécommande. Par exemple, vous pouvez régler le volume soit avec le bouton en face avant 10, soit avec les touches de la télécommande 25. Voir la section « Entrées et sorties infrarouge IR », pour de plus amples informations concernant le moyen d'étendre les possibilités de télécommande infrarouge de votre système.

Note: ôtez les piles de la télécommande si vous ne vous servez pas de celle-ci pendant une certaine période. Ne laissez pas de piles usées dans la télécommande. Des piles usées peuvent dégager des produits corrosifs susceptibles de détériorer définitivement la télécommande.

NOTE: La télécommande RR-AT94 peut être utilisée pour contrôler les fonctions de base des plusieurs autres modèles Rotel, tuners, lecteurs de CD ou de DVD.

Pour commander un tuner Rotel - 1) Sélectionnez la fonction Tuner sur la RR-AT94. 2) Pressez les touches « Power » et « 1 » (pour le RT-02) ou « 2 » (pour le RT-940AX). 3) Pressez la touche pour le fonctionnement du tuner.

Pour commander un lecteur de CD Rotel -

Choisissez la fonction CD sur la RR-AT94.

Pour commander un lecteur de DVD Rotel -

Sélectionner la fonction AUX 1 sur la RR-AT94.

Capteur de télécommande 5

Le récepteur des signaux infrarouge de la télécommande reçoit les codes envoyés par la télécommande. Il ne doit donc pas être obstrué, de quelque manière que ce soit, pour que la télécommande fonctionne correctement. Évitez aussi les rayons directs du soleil sur ce capteur. Certains types d'éclairage, comme les lampes halogène, qui émettent pas mal d'infrarouge, peuvent également entraîner un mauvais fonctionnement. Vérifiez également l'état des piles de la télécommande si celle-ci montre quelques défauts de fonctionnement.

Quelques précautions

ATTENTION: Afin d'éviter tout dommage à l'appareil, éteignez TOUS les maillons du système avant de procéder au moindre branchement d'un cable. Ne remettez pas les appareils sous tension sans avoir vérifié que tous les branchements ont été correctement effectués. Vérifiez notamment les câbles des enceintes acoustiques : il ne doit pas y avoir de brins susceptibles de créer des courts-circuits d'une prise à l'autre, ou sur le boîtier de l'amplificateur.

Veuillez lire ce manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et fonctionnement du RA-03. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur/agréé Rotel.

Conservez soigneusement l'emballage du RA-03. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil, afin d'éviter tout dommage sérieux à celui-ci.

Remplissez et renvoyez la carte de garantie. Conservez la facture de votre appareil : c'est la preuve effective de toute propriété et de la date réelle d'achat. Elle sera nécessaire pour les éventuelles enjeux liés à la garantie.

Disposition

Comme tous les appareils traitant des signaux relativement faibles, le RA-03 est sensible à son environnement immédiat. Évitez de le placer sur d'autres maillons. Éloignez les câbles de modulation sonore des câbles d'alimentation secteur. Vous éviterez ainsi l'apparition éventuelle de renflements parasites.

Le RA-03 dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d'autres maillons (ou objets) sur lui. Ne bloquez pas ses ouies supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation.

N'oubliez pas non plus, lors de son installation, qu'il s'agit d'un appareil relativement lourd. L'étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s'applique. Nous vous recommandons d'ailleurs, à ce sujet, d'acquérir un de ces meubles spécifiques conçus pour les chaînes haute-fidèle. Notre revendeur vous donnera toutes les informations nécessaires à ce sujet.

Vérifiez que les câbles d'alimentation secteur d'une part, les câbles de modulation analogique d'autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N'utiliser que des câbles de très bonne qualité, soigneusement blindés. Notre revendeur agréé Rotel est en mesure de vous donner tous les conseils nécessaires quant au besoin de câbles de bonne qualité.

Prise d'alimentation secteur 2

Compte tenu de la puissance relativement élevée qu'il peut délivrer, l'amplificateur RA-03 peut demander un courant très élevé et ainsi être particulièrement exigeant vis-à-vis de votre installation électrique. C'est pourquoi nous vous conseillons très vivement de ne le brancher que directement, dans une prise murale munie de deux broches. N'utilisez pas de câble rallonge. Une prise multiple pourra éventuellement être utilisée, mais seulement si elle possède la capacité en courant (ampères) demandée par le RA-03 et les autres appareils branchés dessus.

Votre RA-03 a été configuré en usine pour la tension d'alimentation secteur du pays pour lequel il est prévu (115 ou 230 volts, fréquence 50 ou 60Hz). Cette valeur est indiquée sur une étiquette, en face arrière.

Note: si vous nevez déménagé dans un autre pays, il est possible de modifier l'alimentation du RA-03. Ne tentez pas d'effectuer cette transformation vous-même. Elle nécessite une intervention interne présentant des risques d'électrocution si certaines précautions ne sont pas respectées. Consultez directement un revende agréé Rotel pour connaître la procédure à suivre.

Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d'alimentation.

Indicateur de mise sous tension 2 et interrupteur marche/mise en veille

Presse la touche repérée "Power" pour mettre le RA-03 en service. La diode correspondante s'allume simultanément. Une seconde pression sur cette même touche éteint le RA-03.

L'interrupteur général étant pressé sur la face avant du RA-03, une pression sur la touche "Standby" de la télécommande RR-AT94 place l'amplificateur en mode de veille. Voir page 14 pour de plus amples informations.

Voir le paragraphe "Prise de commutation TRIGGER 12 V" pour de plus amples informations sur la manière d’éteindre ou d’allumer certains maillons utilisés en association avec le RA-03 directement à partir de celui-ci.

Branchement des signaux en entrée

Note: Pour éviter tout bruit parasite susceptible d'endommager les enceintes acoustiques, assurez-vous que tout le système est éteint avant d'effectuer le moindre branchement.

Entrée phono 5 et prise de masse 14

Branchez le câble en provenance de la platine tourne-disque dans les prises appropriées gauche et droite reprises Phono. Si la platine TD possède un câble de masse, branchez celui-ci dans la borne à vis spéciale à gauche des prises Phono. Cela élimine un éventuel renflement.

Entres niveaux ligne 15

Les entrées répérées CD, DVD/Video, Tuner et Aux du RA-03 sont des entrées « Niveau Ligne ». Elles vous permettent de brancher des sources comme les lecteurs de CD, les magnétoscopes stéréo, les tuners, les parties sonores des lecteurs LaserDisc ou de DVD, ou même la sortie analogue d'un lecteur de CD-Rom.

Les canaux gauche et droit sont clairement repérés et doivent être branchés sur les canaux correspondants de chaque source. Les prises gauches sont de couleur blanche, les prises droites sont de couleur rouge. N'utilise que des câbles d'excellente qualité pour relier les sources au RA-03. Contactez à ce sujet votre revendeur/agréé Rotel.

Branchements de l'enregistreur 17

Les entrées et sorties repérées Tape peuvent être branchées sur n'importe quel enregistreur et acceptent et produisent des signaux audio analogiques de niveau Ligne. Ce sera un magnétophone à bandes, ou un magnétocassette, ou un DAT ou MiniDisc utilisés sur leurs entrées et sorties analogiques.

Souvenez-vous que les sorties du RA-03 doivent être branchées sur les entrées enregistrement de l'enregistreur ; inversement, les entrées du RA-03 seront reliées sur les sorties lecture de l'enregistreur. Comme pour les autres maillons, respectez les canaux gauche et droit et n'utilisez que des câbles de très haute qualité.

NOTE: Les sorties répertoires Tape ne sont pas affectées par les réglages de volume, balance ou timbres. Elles reçoivent toujours un signal fixe.

Sorties préamplificateur 18

Le RA-03 possède un jeu de prises de sortie de sa section préamplificatrice. Le signal de la source via le sélecteur d'écoute "Function" est envoyé en permanence sur cette paire de prises. Il peut donc être utilisé par un autre amplificateur intégré ou un amplificateur de puissance, par exemple pour alimenter une seconde paire d'enceintes acoustiques.

NOTE: Des modifications des réglages de volume, balance ou timbres affectent les sorties préamplificatrices reprises "Preamp Outputs".

Sorties enceintes acoustiques 19 20 et sélecteur des enceintes

Le RA-03 possède deux yeux de prises pour deux paires d'enceintes acoustiques, l'un représenté « A » 19 et l'autre représenté « B » 20. Le choix de ces deux yeux de sorties est contrôlé par le sélecteur d'enceintes acoustiques en face avant.

Choix des enceintes

Si une seule paire d'enceintes acoustiques est branchée sur le RA-03, ces enceintes peuvent chacune avoir une impédance minimum de 4 ohms. Si deux paires sont branchées, à la fois sur les prises A et B, chaque enceinte ne doit pas présenter une impédance inférieure à 8 ohms. L'impédance des enceintes est souvent indiquée de manière relativement peu précise. En pratique, seules quelques rares modèles d'enceintes risquent de présenter des problèmes pour le RA-03. Consultez ce revendeur/agréé Rotel pour de plus amples informations à ce sujet.

Choix de la section du câble d'enceintes

Utilisez du câble deux conducteurs isolé pour relier le RA-03 aux enceintes. La taille et la qualité du câble peuvent avoir de l'influence sur les performances musicales. Un câble standard fonctionnera, mais il peut partager des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, sur tout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des performances optimales, penchez-vous sur l'offre en termes de câbles de très haute qualité. Votre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet.

Polarité et mise en phase

La polarité - autrement dit l'orientation correcte du " + " et du " - " pour chaque branchement entre le RA-03 et les enceintes acoustiques doit être respectée pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résulte un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivre, un argent), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'entrée.

Branchement des enceintes

Eteignez tous les appareils avant de brancher les enceintes acoustiques. Le RA-03 possède des prises rouges et noires réperées qui acceptent indifféremment du câble nu, des cosses ou fourches spéciales, ou encore des fiches banane (sauf en Europe, où les nouvelles normes CE l'interdisent).

Tirez le câble depuis le RA-03 vers les enceintes acoustiques. Prévoyez suffisamment de longueur pour qu’il ne subisse aucune contrainte sur toute sa longueur et que vous puissiez déplacer les éléments sans qu’il soit tendu (accès aux prises de l’amplificateur).

Si vous utilisez des fourches, insérez-les à fond dans le logement offert par les prises et serrez fermement. Si vous utilisez du fil nu, dénudez tous les câbles sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu'aucun brin ne puisse venir en contact avec un autre d'un autre conducteur (court-circuit). Suivant la taille des torsades, insérez-les dans les trous centraux des prises ou entourez-le autour des axes de celles-ci (sens des aiguilles d'une montre). Dans tous les cas, serrez fermement à la main les bornes vissantes.

NOTE : Vérifiez bien qu'il n'y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente.

Prise casque 4

3,5 mm. Utilisez le sélecteur des enceintes en face avant pour couper celles-ci lorsque vous désirez écouter uniquement au casque. Les réglages du sélecteur « Fonction » et la commande du magnétophone Tape Monitor déterminant la source réellement écoutée. Pour écouter le maillon branché sur l'entrée repérée Tape (magnétophone), placez la commande Monitor sur la position « Tape ». Pour toutes les autres entrées, laissez cette commande Monitor sur sa position « Source », pour écouter la source sélectionnée sur le sélecteur Fonction de la face avant, ou pressez la touche de la source désirée sur la télécommande.

Note: compte tenu des grandes différences de sensibilité qui peuvent exister entre les casques et les enceintes acoustiques, toujours baisser le volume avant de brancher ou débrancher un casque dans cette prise.

Contrôle de volume 10 et 25

Le bouton de volume 10 VOLUME permet d'augmenter ou de diminuer le niveau sonore. La rotation dans le sens des aiguilles d'une montre augmente le volume, et la rotation dans le sens inverse des aiguilles d'une montre le diminue. Vous pouvez également utiliser les touches VOLUME et de la télécommande.

Contrôle de balance 11

Ce contrôle permet d'ajuster la balance gauche-droite du signal sonore. Normalement, cette commande doit se couvrir en position centrale, à zéro. Dans certaines situations, généralement lorsque la position d'écoute n'est pas parfaitement centrée entre les deux enceintes acoustiques, il peut être nécessaire de modifier plus ou moins cet équilibre central. Une rotation dans le sens contraire des aiguilles d'une montre privilégie le canal de gauche. Dans le sens des aiguilles d'une montre, le niveau augmente sur le canal de droite.

Mise en/hors service des correcteurs de timbre 3

Lorsque la touche de mise en/hors service des correcteurs de timbre est pressée, les correcteurs grave et aigu sont tout simplement mis hors circuit afin de conserver la qualité de son la plus pure possible. Nous vous conseillons, en utilisation normale, de laisser always les correcteurs de timbre hors circuit.

1. Correcteurs de timbre grave 7 et aigu 8

Lorsque le sélecteur de timbres est en position "On", tourner les boutons de grave (Bass) et d'aigu (Treble) permet de modifier l'équilibre tonal. Une augmentation du grave et/ou de l'aigu s'obtient en tournant le bouton dans le sens des aiguilles d'une montre, et inversement pour diminuer leur niveau respectif.

Un système de haute qualité, correctement réglé et installé, ne nécessite pas normalement d'avoir recours à une correction des timbres dans le grave ou dans l'aigu. Utilisez ces correcteurs avec parcimonie. Soyez particulièrement vigilants si vous utilisez une correction maximum (à fond dans le sens des aiguilles d'une montre). Dans ce cas, vous augmentez très nettement la demande en puissance pour l'amplificateur, ce qui peut entraîner un fonctionnement à la limite de leurs capacités pour l'amplificateur comme pour les enceintes acoustiques.

Sélecteur de source en écoute function 1

Ce sélecteur repéré "Function" permet de choisir la source que l'on désire écouter, et celle qui est également envoyée sur les sorties préampli. Des touches sur la télécommande permettent également de sélectionner la source écoutée.

Contrôle monitor 2

Lorsque cette commande est laissée sur sa position reperée « Source », le signal que vous entendez est celui sélectionné sur la commande Fonction (Function). Pour écouter le signal en provenance d'un magnétophone branché sur les prises « Tape » basculez le contrôle Monitor sur sa position « Monitor ». Ce signal est alors également envoyé sur les sorties Pré amplificateur (Preamp Outputs).

Le signal envoyé sur les prises répérées « Tape Output » est toujours sélectionné par la commande Fonction. Lorsque vous enregistrez avec un magnétophone disposant de la fonction Monitoring (écoute directe pendant l'enregistrement), vous pouvez écouter le son qui vient tout juste d'être enregistré en plaçant le contrôle Monitor sur cette position « Monitor ».

Silence (mute control) 29

Remote Only

Pour couper temporairement le son, presse la touche "Mute" de la télécommande RR-AT94. Une seconde pression sur cette touche rétablit le niveau sonore préalablement utilisé. Pendant la coupure Mute, la diode du potentiamètre de volume en face avant clignote.

Entrée télécommande externe 22

Cette prise mini-jack 3,5 mm (reperée EXT REM IN) reçoit les codes de commande infrarouge des récepteurs aux normes industrielles (Xantech, etc.) en place dans la pièce principale. Cette capacité s'avère utile lorsque l'appareil est installé dans un émetteur masquant son récepteur infrarouge en face d'enfant. Consultez votre revendeur agréé Rotel pour le choix d'un tel récepteur et le câblage correct vers la prise jack.

Note: Les signaux IR envoyés sur la prise EXT REM IN peuvent être relayés à partir des maillons télécommandés en utilisant des émetteurs infrarouge ou un réseau cable correspondant via la prise IR OUT.

Sortie IR 23

Les prises répertoires IR OUT 1 & 2 envoient les signaux infrarouge reçus sur la prise EXT REM IN vers un émetteur infrarouge placé devant le maillon-source télécommandé, ou les lecteurs de CD, magnétocassettes et tuners Rotel compatibles avec la prise IR de la face arrière du RA-03.

Cette sortie est utilisée pour permettre aux signaux IR de la télécommande d'être efficaces même si le capteur de la face avant des maillons-sources est masqué par leur position pratique (meuble, etc.).

Contactez notre revendeur agréé Rotel pour de plus amples informations sur ces répéteurs infrarouge.

Note: La prise EXT REM IN placée près de ces prises de sortie est conçue pour être utilisée avec un capteur infrarouge externe dupliquant le rôle du capteur IR de la face avant, placé dans la zone d'écoute principale.

Prise de commutation trigger 12 v 24

Plusieurs maillons audio peuvent être mis sous tension effective par l'intermédiaire d'une tension de commutation 12 volts. Lorsque le RA-03 est activé, une tension de 12 volts est présente sur cette prise et peut donc déclencher la mise sous tension d'un tel appareil. Lorsque le RA-03 est mis en mode de veille Standby, la tension 12 volts disparaît, et le maillon ainsi commandé s'éteint également.

Circuit de protection

Le RA-03 bénéficie à la fois d'une protection thermique et d'une protection contre les surcharges en courant, permettant de protéger l'amplificateur contre des conditions de fonctionnement extrêmes. Ces circuits de protection sont totalement indépendants du signal audio, et n'ont donc aucune influence sur la qualité sonore. Cependant, ces circuits contrôlent en permanence la température des transistors de sortie, et coupent l'amplificateur si cette température dépasse certaines limites.

Dans la très grande majorité des cas, vous ne verrez jamais ces circuits de protection entrer en action. Cependant, si l'amplificateur détecte un défaut de fonctionnement, il s'arrête de fonctionner instantanément, et la diode LED en face avant s'allumera.

Si cela arrive, éteignez immédiatement l'amplificateur. Laissez-le refroidir pendant plusieurs minutes, et tentez de détecter et de corriger le problème ayant entrainé l'intervention de la protection. Lorsque vous rallumerez l'amplificateur, ses circuits de protection seront automatiquement réinitialisés et la diode LED s'éteindra.

Dans la plupart des cas, la protection entre en jeu suite à un défaut de fonctionnement comme un court-circuit entre deux câbles des enceintes acoustiques, ou une ventilation insuffisante dans une atmosphère très chaude. Dans de très rares cas, des enceintes acoustiques à très faible impédance ou représentant une charge très réactive peuvent entraîner la mise en service des protections.

Si ces circuits s'activent très souvent et que vous ne parvenez pas à en déterminer la cause, contactez notre revendeur agréé Rotel pour assistance.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RA-03, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :

L'indicateur power de mise sous tension ne s'allume pas

L'amplificateur RA-03 n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension POWER (position ON). Vérifiez la qualité des contacts du cordon secteur, et l'alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appareil électrique fonctionne en étant branché dans la même prise que le RA-02, mais que la diode Standby de ce dernier ne s'allume pas, le fusible de protection interne doit être remplacé. Contactez votre revendeur agréé Roel qui remplacera immédiatement ce fusible.

Pas de son

Vérifiez qu'un signal sort bien de la source sélectionnée. Vérifiez le bon branchement des câbles entre la source et l'amplificateur. Vérifiez que le selector Function est bien positionné sur la source voulue. Vérifiez aussi les câbles entre l'amplificateur et les enceintes acoustiques.

Puissance de sortie continue 60 watts/canal (20 - 20 000 Hz, DHT < 0,03 %, 8 ohms)

Distorsion harmonique totale (20 - 20 000 Hz) < 0,03%, puissance maxi, 1/2 puissance ou 1 watt

Distorsion d'intermodulation < 0.03% puissance maxi, 1/2 puissance ou 1 watt (60 Hz: 7 kHz, 4:1)

Réponse en fréquence Entrée Phono 20 Hz - 15 kHz ± 0,3 dB Entrées niveau Ligne 10 Hz - 100 kHz +1, -3 dB

Facteur d'amortissement 180 (20 - 20 000 Hz, 8 ohms)

Sensibilité/impédance d'entrée Entrée Phono 2,5 mV/47 kilohms Entrées niveau Ligne 150 mV/24 kilohms

Saturation en entrée Entrée Phono 180 mV, Entrées niveau Ligne 5 volts Sortie préamplificateur/Impédance 1 V/470 ohms

Correcteurs grave-aigu ± 6 dB à 100Hz / 10kHz

Rapport signal/bruit (IHF pondéré A) Entrée Phono 80 dB Entrées niveau Ligne 100 dB

Alimentation 115 volts, 60 Hz (USA) ou 230 volts, 50 Hz (Europe)

Consommation 300 watts, 36 watts idle, 3.7 watts standby Dimensions (L× H× P) 435× 92× 342mm Hauteur de la façade (pour montage en rack) 80 mm Poids (net) 7,7kg

Toutes les spécifications sont certifiées exactes au moment de l'impression. Rotel se réserve le droit d'apporter des améliorations sans préavis.
