BEDIENUNGSANLEITUNG RA03 ROTEL

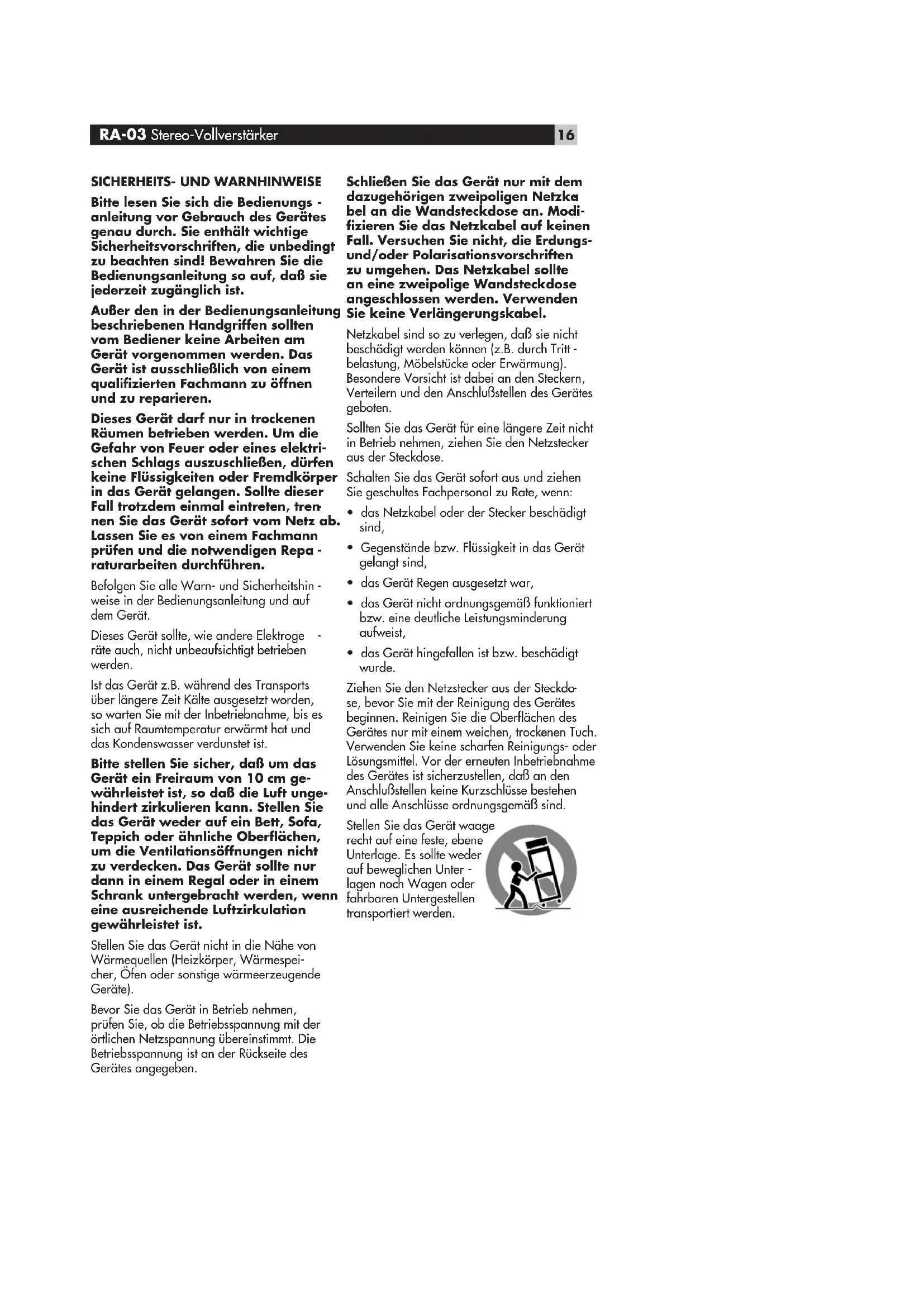

SICHERHEITS- UND WARNHINWEISE

Bitte lesen Sie sich die Bedienungs

anleitung vor Gebrauch des Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren. Dieses Gerät darf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektri- schen Schlags auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, tren

nen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Repa

raturarbeiten durchführen. Befolgen Sie alle Warn- und Sicherheitshin

weise in der Bedienungsanleitung und auf dem Gerät. Dieses Gerät sollte, wie andere Elektroge

räte auch, nicht unbeaufsichtigt betrieben werden. Ist das Gerät z.B. während des Transports über längere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist. Bitte stellen Sie sicher, daß um das Gerät ein Freiraum von 10 cm ge- währleistet ist, so daß die Luft unge- hindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespei- cher, Öfen oder sonstige wärmeerzeugende Geräte). Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben. Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzka

bel an die Wandsteckdose an. Modi- fizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel. Netzkabel sind so zu verlegen, daß sie nicht beschädigt werden können (z.B. durch Tritt

belastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten. Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstecker aus der Steckdose. Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde. Ziehen Sie den Netzstecker aus der Steckdo

se, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind. Stellen Sie das Gerät waage

recht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unter

lagen noch Wagen oder fahrbaren Untergestellen transportiert werden.17 Deutsch Die Firma Rotel Die Firma Rotel wurde vor 40 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, daß sie beschloß, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes Gerät an und optimieren es klanglich, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie Kondensatoren aus Großbritannien und Deutsch-land, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.Rotels guter Ruf wird durch hunderte von Testerfol-gen von den angesehensten Testern der Branche, die jeden Tag Musik hören, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen. Zu dieser Anleitung Wir danken Ihnen, daß Sie sich für den Rotel-Stereo-Vollverstärker RA-03 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.Der RA-03 überzeugt durch höchste Wiedergabe-qualität und ist mit einer Vielzahl von Ausstattungs-merkmalen ausgestattet. Bei der Entwicklung des RA-03 wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Der RA-03 überzeugt mit einem großzügig dimensionierten Netzteil mit Ringkerntransformator und Slit-Foil-Siebkondensa-toren. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollverstärker ermöglichen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profitiert davon deutlich.Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu ver-hindern. Auf der Platine werden Metallfilmwider-stände und Polystyrol- bzw. Polypropylenkonden-satoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.Der RA-03 ist einfach zu installieren und zu bedi-enen. Sollten Sie bereits Erfahrung mit der Installa-tion anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an (siehe Anschlußdiagramm am Anfang dieser Bedienungsanleitung). Fernbedienung RR-AT94 Einige Funktionen können sowohl über die Bedi-enelemente an der Gerätefront als auch über die beiliegende Fernbedienung gesteuert werden. In diesem Fall sind jeweils zwei Hinweiszahlen angegeben. So können Sie die Lautstärke beispiels-weise über den VOLUME-Regler an der Gerätefront oder die Tasten auf der Fernbedienung

• verändern.Weitere Informationen zu den IR-Anschlussmöglich-keiten des Systems können Sie dem Abschnitt „IR-Ein- und Ausgänge“ entnehmen.Hinweis: Wird die Fernbedienung über län-gere Zeit nicht benutzt, sollten die Batterien he-rausgenommen werden. Andernfalls kann die Fernbedienung durch Auslaufen der Batterien beschädigt werden.HINWEIS: Über die RR-AT94 können die Grundfunktionen bestimmter anderer Rotel-Geräte, einschließlich Tuner, CD- und DVD-Player, gesteuert werden. Fernbedienung eines Rotel-Tuners 1. Wählen Sie auf der RR-AT94 die Tuner-Funktion. 2. Drücken Sie „Power“ und „1“ (RT-03) oder „2“ (RT-940AX) 3. Drücken Sie die Taste für den Tuner-Betrieb. Fernbedienung eines Rotel-CD-Players Wählen Sie auf der RR-AT94 die CD-Funktion. Fernbedienung eines Rotel-DVD-Play-ers Wählen Sie auf der RR-AT94 die AUX1-Funk- tion Inhaltsverzeichnis Abb 1: Bedienelemente und Anschlüsse 3Abb 2: Signaleingang und Anschluß eines Lautsprecherpaares 4Die Firma Rotel p. 17
• Zu dieser Anleitung p. 17
• Fernbedienung RR-AT94 Fernbedienungssensor p. 17

Einige Vorsichtsmaßnahmen 1 Aufstellung des Gerätes 1 Kabel 1 Netzspannung und Bedienung ................. 18Netzeingang

Betriebsanzeige undPower-Taste

18Eingangssignalanschlüsse ....................... 19Phono-Eingang und Erdungsanschluß 19Hochpegeleingänge 19Tape-Anschlüsse ............................. 19Preamp-Ausgänge ..................................19Lautsprecherausgänge

Lautsprecherwahlschalter ........................19Auswahl der Lautsprecher 1 Auswahl der Lautsprecherkabel 1 Polarität und Phasenabgleich 1 Anschließen der Lautsprecher 1 Kopfhörerbuchse ............................. 20Bedienelemente ..................................... 20Lautstärkeregelung

20Balance-Regler 20Klangregelung 20Tiefen- und Höhenregler

20Function-Wahlschalter

• 20Monitor-Wahlschalter 20Mute-Taste 20IR-Ein- und Ausgänge p. 20
• EXTERNAL REM. IN-Anschluß 20IR OUT-Buchse 2012V TRIGGER OUT-Anschlüsse p. 20
• Schutzschaltung p. 21
• Bei Störungen p. 21
• Die Betriebsanzeige leuchtet nicht 2 Austauschen der Sicherung 2 Kein Ton 2 Technische Daten RA-03 Stereo-Vollverstärker Fernbedienungssensor p. 2118

Der Fernbedienungssensor empfängt die Infrarotsig-nale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäßer Betrieb der Fernbedienung gewährleistet ist. Fehlfunktionen können auftreten, wenn der Fernbedienungssensor hellem Licht, insbesondere Sonnenlicht, ausgesetzt ist oder die Batterien verbraucht sind. Einige Vorsichtsmaßnahmen WARNUNG: Um eine Beschädigung des Systems zu vermeiden, sollten Sie ALLE Geräte des Systems abschalten, bevor Sie die Laut-sprecher etc. anschließen bzw. abtrennen. Schalten Sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt worden sind. Achten Sie dabei besonders auf die Lautsprecherkabel (siehe Hinweis im Ab-schnitt „Anschließen der Lautsprecher“).Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grund-sätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warn-hinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-03 für einen even-tuellen späteren Einsatz auf. Der Versand oder Transport des Vollverstärkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.Schicken Sie die Ihrem Vollverstärker beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen. Aufstellung des Gerätes Wie bei vielen anderen Audio-Komponenten auch, kann die Signalqualität des RA-03 durch andere Geräte beeinträchtigt werden. Stellen Sie den RA-03 daher nicht auf andere Geräte.Der RA-03 erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventila-tionsöffnungen abgeführt werden. Die Ventilation-söffnungen an der Oberseite dürfen nicht verdeckt werden. Um das Gehäuse muß ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Über-hitzung des Verstärkers vorzubeugen.Berücksichtigen Sie beim Aufstellen das Gewicht des RA-03. Wir empfehlen, ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, daß klangbeeinträchtigende Erschütter-ungen gedämpft bzw. unterdrückt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhändler in bezug auf HiFi-Mobiliar und die optimale Aufstel-lung von Audio-Komponenten beraten. Kabel Achten Sie bitte darauf, daß Netz-, Digital- und die normalen Audio-Signalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, daß Netz- bzw. Digitalkabel die Signale der Analogkabel stören. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an Ihren autorisierten Rotel-Fachhändler. Netzspannung und Bedienung Netzeingang

Der RA-03 benötigt keine großen Strommengen. Dennoch sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehr-fachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strom-mengen für den RA-03 sowie die anderen an sie angeschlossenen Komponenten liefern kann.Ihr RA-03 wird von Rotel so eingestellt, daß er der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt, 50 Hz, USA: 115 Volt, 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.Hinweis: Sollten Sie mit Ihrem RA-03 in ein anderes Land umziehen, kann die Einstellung des Gerätes geändert werden, so daß es mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährli-chen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.Sind Sie, wie z.B. bei einer mehrwöchigen Ur-laubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihren Vollverstärker (ebenso wie alle anderen Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen. Betriebsanzeige

Durch Drücken des Netzschalters wird der RA-03 eingeschaltet. Die Betriebsanzeige beginnt zu leuchten. Durch erneutes Drücken wird der Vollverstärker ausgeschaltet.Ist der RA-03 über den Netzschalter an der Gerätefront eingeschaltet worden, kann über die Power-Taste auf der RR-AT94 zwischen dem normalen Betriebs- und dem Standby-Modus hin und her geschaltet werden. Weitere Informationen hierzu entnehmen Sie bitte dem Abschnitt „Fernbedienungsfunktionen“.Weitere Informationen zu den Möglichkeiten, andere Komponenten Ihres Systems über den RA-03 ein- und abzuschalten enthält der Ab schnitt „12V TRIGGER OUT-Anschlüsse“.19 Deutsch Eingangssignalanschlüsse [Siehe Abbildung 2]Hinweis: Beim Verkabeln und Anschließen sollten die Geräte generell abgeschaltet sein. Phono-Eingang

Verbinden Sie das vom Plattenspieler kommende Kabel entsprechend mit dem linken und dem rechten Phonoeingang. Besitzt der Plattenspieler ein Erdungskabel, verbinden Sie dieses Kabel mit der Klemme links neben den Phonoeingängen. Das hilft, Brummen und Rauschen zu vermeiden. Hochpegeleingänge

Bei den mit CD, Tuner und Aux gekennzeichneten Eingängen des RA-03 handelt es sich um Hoch-pegeleingänge. Diese dienen zum Anschluß von Geräten wie CD-Playern, HiFi- oder NICAM-Stereo-Video-Cassettenrecordern, Tunern für Audio und Video, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerkes.Die linken und rechten Kanäle sind gekennzeichnet und an die entsprechenden Kanäle der Quellkom-ponenten anzuschließen. Wir empfehlen Ihnen, zum Anschluß der Eingangsquellen an den RA-03 qualitativ hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisi-erten Rotel-Fachhändler beraten. Tape-Anschlüsse

[Siehe Abbildung 2]Die mit Tape gekennzeichneten Ein- und Ausgänge können an jedes beliebige Aufnahme- und Wie-dergabegerät angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.Denken Sie beim Anschluß eines Recorders an den RA-03 daran, daß die Ausgänge des Recorders mit den Tape-Eingängen des RA-03 verbunden werden müssen. Dementsprechend müssen die Tape-Ausgänge des RA-03 mit den Eingängen des Recorders verbunden werden. Stellen Sie, wie bei den anderen Quellen auch, sicher, daß die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie qualitativ hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.HINWEIS: Der Signalpegel der Tape-An-schlüsse wird durch das Einstellen der Laut-stärke, der Balance und der Klangregelung nicht verändert. Preamp-Ausgänge

Der RA-03 verfügt an der Rückseite über zwei mit PREOUT gekennzeichnete Ausgänge. An diesen Ausgängen steht das Signal der gewählten Quelle jederzeit zur Verfügung. In der Regel wird ein anderer Vollverstärker oder eine Endstufe daran angeschlossen.HINWEIS: Der Signalpegel der Preamp-Ausgänge wird durch das Einstellen der Laut-stärke, der Balance und der Klangregelung verändert. Lautsprecherausgänge

Lautsprecherwahlschalter

[Siehe Anschlußdiagramm in Abb. 2]Der RA-03 verfügt an der Rückseite über zwei Paar mit „A“ und „B“ gekenn-zeichnete Lautsprecherausgänge. Über den Lautsprecher-wahlschalter an der Gerätefront kann eingestellt werden, welche Lautsprecher spielen sollen. Auswahl der Lautsprecher Wir empfehlen, an den RA-03 Lautsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzus-chließen. Beim Betrieb mehrerer parallel geschalteter Lautsprecherpaare sollten Sie einige Vorsicht walten lassen, da sich die effektive, vom Verstärker wah-rgenommene Impedanz verringert. Beim Betrieb von zwei Paar 8-Ohm-Lautsprechern beträgt die Last für den Verstärker 4 Ohm. Werden mehrere parallel geschaltete Lautsprecher angeschlossen, empfehlen wir, Lautsprecher mit einer nominalen Impedanz von mindestens 8 Ohm einzusetzen. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr wenigen Lautsprechern Probleme beim Betrieb mit dem RA-03. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler. Auswahl der Lautsprecherkabel Verbinden Sie den RA-03 und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-„Klingeldraht“ wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsver-luste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, daß Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Laut-sprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen. Polarität und Phasenabgleich Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muß für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern und achten Sie beim An-schluß an Lautsprecher und Verstärker auf die gleiche Polung. Anschließen der Lautsprecher Schalten Sie zunächst alle zum System gehören-den Geräte ab. An die Anschlußklemmen des RA-03 können blanke Drähte oder Kabelschuhe angeschlossen werden.Führen Sie das Kabel vom RA-03 zu den Laut-sprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen.Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Polklemmen und drehen die Klem-men im Uhrzeigersinn fest.Sollten die Lautsprecherkabel direkt (ohne Kabel-schuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließend drehen Sie die Polklemmen im Uhrzeigersinn fest. Hinweis: Achten Sie bitte darauf, daß die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.20 RA-03 Stereo-Vollverstärker Kopfhörerbuchse

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Sollte der Stecker Ihres Kopfhörers nicht passen, fragen Sie Ihren autorisierten Rotel-Fachhändler nach einem geeigneten Adapter. Auch nach Anschließen des Kopfhörers liegt noch ein Signal an den Ausgängen an. Mit Einstellen des Function- und des Monitor-Wahlschalters legen Sie die Hörquelle fest. Zum Anhören bzw. Aufnehmen der an den Tape-Eingang angeschlossenen Komponente setzen Sie den Monitor-Wahlschalter in die Tape-Position. Um auf das Signal der anderen Eingänge zugreifen zu können, lassen Sie den Monitor-Wahlschalter in der Source-Position und wählen die Hörquelle über den Function-Wahlschalter an der Geräte-front oder die jeweilige Quellentaste auf der Fernbedienung aus.Hinweis: Wir empfehlen, die Lautstärke vor dem Anschließen bzw. Herausziehen des Kop-fhörersteckers zu reduzieren. Bedienelemente Lautstärkeregelung

Durch Drehen des Lautstärkereglers wird die Lautstärke auf beiden Kanälen gleichzeitig verändert. Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren. Auf der Fernbedienung RR-969 befinden sich die VOLUME-Tasten . Drücken Sie auf p, um die Lautstärke zu erhöhen. Mit Drücken von q verringern Sie die Lautstärke. Balance-Regler

Mit dem Balance-Regler wird das Lautstärkev-erhältnis zwischen linkem und rechtem Kanal eingestellt. Normalerweise sollte für diesen Regler die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Lautspre-chern jedoch nicht ideal, wird eine entsprechende Einstellung des Balance-Reglers erforderlich. Durch Rechtsdrehung dieses Reglers wird die Lautstärke des rechten Lautsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert. Klangregelung

Normalerweise sollten Sie diesen Schalter in der OFF-Position lassen. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchti-gung der Klangqualität am Klangregelnetzwerk vorbeigeleitet. Möchten Sie den Klang verändern, so setzen Sie diesen Regler in die ON-Position. Tiefen- und Höhenregler

Der BASS-Regler dient zur Einstellung der Tiefen, der TREBLE-Regler zur Einstellung der Höhen. Stehen die beiden Regler in der Mittenposition, so erhält man einen ausgeglichenen Frequenzgang. Zum Anheben der Frequenzbereiche drehen Sie den jeweiligen Regler nach rechts, zum Absenken nach links.Nutzen Sie diese Regler möglichst wenig. Besonders vorsichtig sollten Sie sein, wenn Sie die Regler im Uhrzeigersinn drehen, da hierdurch die Belastung für Verstärker und Lautsprecher höher wird. Function-Wahlschalter

Die Einstellung des Function-Wahlschalters ents-cheidet darüber, welche Quelle Sie hören. Sie können die gewünschte Quelle auch durch Drücken der entsprechenden Taste auf der Fernbedienung auswählen. Monitor-Wahlschalter

Befindet sich der Monitor-Wahlschalter in der Source-Position, wird das von Ihnen wahrgenom-mene Signal, das auch zu den Preamp-Ausgängen gesendet wird, über den Function-Schalter aus-gewählt. Befindet sich der Monitor-Wahlschalter in der Tape-Position, wird das Signal von dem an die Tape-Eingänge angeschlossenen Cassetten-deck wiedergegeben. Auch in dieser Position des Monitor-Wahlschalters wird das am Tape-Eingang anliegende Signal zu den Preamp-Ausgängen gesendet.Das zum Tape-Ausgang gesendete Signal wird stets über den Function-Wahlschalter ausgewählt. Besitzt das zum Aufnehmen verwendete Gerät eine Mithörfunktion, so können Sie sich die Aufnahme anhören, wenn Sie den Monitor-Wahlschalter in die Monitor-Position setzen. Mute-Taste

Drücken Sie die Mute-Taste, um den Ausgang des RA-03 stummzuschalten. Durch erneutes Drücken dieser Taste schalten Sie auf die vorher eingestellte Lautstärke zurück. IR-Ein- und Ausgänge EXTERNAL REM. IN-Anschluß

Diese mit EXT REM IN gekennzeichnete 3,5-mm-Anschlußbuchse kann über ein Kabel mit 3,5-mm-Klinkensteckern mit einem Video-Link-Infraro-tempfänger von Xantech (können Sie optional bei Systeminstallateuren erwerben) verbunden werden. Dieses Feature ist sehr hilfreich, wenn das Gerät in einen Schrank eingebaut und der Infrarotsensor verdeckt ist. Lassen Sie sich diesbezüglich von Ihrem autorisierten Fachhändler beraten. IR OUT-Buchse

Die IR OUT-Buchse sendet von der EXT REM IN-Buchse empfangene Infrarotsignale zu einem Infrarotsender oder zu Rotel-CD-Playern, Casset-tendecks oder Tunern mit einem entsprechenden IR-Anschluß an der Geräterückseite.Dieser Ausgang ermöglicht es, Infrarotsignale von einer Fernbedienung zu übertragen, wenn die Sensoren an den Quellen durch den Einbau in einen Schrank verdeckt sind. Weitere Informationen zu Infrarotsendern und -empfängern kann Ihnen Ihr autorisierter Rotel-Fachhändler geben.HINWEIS: Die neben diesem Anschluß lieg-ende EXT REM IN-Buchse ist für den Anschluß eines externen Infrarotempfängers gedacht, der die gleiche Funktion wie der Infrarotsensor an der Gerätefront hat.

Einige Audio-Komponenten können über ein 12-V-Signal automatisch eingeschaltet werden. Die 12V TRIGGER OUT-Ausgänge stellen das erforderliche Signal zur Verfügung. Schließen Sie die entsprechenden Geräte über ein Kabel mit 3,5-mm-Steckern an. Befindet sich der RA-03 im Standby-Modus, so liegt kein Triggersignal an den Ausgängen. Die angeschlossenen Geräte schalten sich ab.21 Deutsch Schutzschaltung

Der RA-03 verfügt über eine thermische Schutzschal- tung und einen Überlastschutz. Hierdurch wird der Vollverstärker vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Diese Schutzschaltung ist unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet den Vollver- stärker ab, sobald bestimmte Temperaturgrenzen überschritten werden. Es ist unwahrscheinlich, dass es jemals zu einer Überlastung kommt. Sollte dennoch eine Störung auftreten, schaltet sich der Vollverstärker ab. Die LED an der Gerätefront beginnt zu leuchten. Schalten Sie den Vollverstärker in diesem Fall aus und lassen Sie ihn einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszu- finden und zu beheben. Beim erneuten Einschalten des Vollverstärkers setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt. In den meisten Fällen wird die Schutzschal- tung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fäl- len lösen Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aus. Reagiert die Schutzschaltung wiederholt und können Sie den Fehler nicht finden, so fragen Sie Ihren autorisierten Rotel-Fachhändler. Technische Daten Dauerausgangsleistung 60 Watt/Kanal (20 - 20.000 Hz, < 0,03 %, 8 Ohm)Gesamtklirrfaktor (20 - 20.000 Hz) < 0,03 % bei Nennleistung, halber Nennleistung oder 1 WattIntermodulationsverzerrung < 0,03 % bei Nennleistung, halber (60 Hz : 7 kHz, 4:1) Nennleistung oder 1 WattFrequenzgang Phonoeingang (MM) 20 – 15.000 Hz, ± 0,3 dB Hochpegeleingänge 10 – 100.000 Hz, +1, –3 dBDämpfungsfaktor (20 - 20.000 Hz, 8 Ohm) 180Eingangsempfindlichkeit/-impedanz Phonoeingang (MM) 2.5 mVolt/47 kOhm Hochpegeleingänge 150 mV/24 kOhmÜbersteuerungsgrenze Phonoeingang (MM) 180 mV Hochpegeleingänge 5 VVorverstärkerausgang/Impedanz 1 V/470 OhmKlangregelung - Bass/Treble ± 6 dB bei 100 Hz / 10 kHzGeräuschspannungsabstand (IHF A) Phonoeingang (MM) 80 dB Hochpegeleingänge 100 dBSpannungsversorgung USA 115 Volt, 60 Hz Europa 230 Volt, 50 HzLeistungsaufnahme 300 Watt, 36 Watt - Idle, 3.7 Watt - StandbyAbmessungen (B x H x T) 435 x 92 x 342 mmHöhe der Gerätefront (wenn Sie das Gerät in ein Rack stellen möchten) 80 mmNettogewicht 7,7 kgDiese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. Bei Störungen Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüssen. Sollten Störungen auftreten, grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung herauszufinden. Prüfen Sie die Einstellung der Regler und nehmen Sie gegebenenfalls die erforderlichen Änderungen vor. Läßt sich das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler. Die Betriebsanzeige leuchtet nicht Bei ordnungsgemäßem Betrieb beginnt die Betrieb- sanzeige zu leuchten, wenn der RA-03 an eine stromführende Wandsteckdose angeschlossen und eingeschaltet wird. Leuchtet sie nicht, prüfen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prüfen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschaltet worden ist. Austauschen der Sicherung Funktioniert ein anderes elektrisches Gerät an einer Steckdose und der Vollverstärker nicht, so kann dies ein Hinweis darauf sein, daß die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollverstärker vom Netz und lassen Sie die Sicherung von Ihrem autorisierten Rotel-Fachhändler auswechseln. Kein Ton Prüfen Sie, ob die Signalquelle einwandfrei funk- tioniert. Vergewissern Sie sich, ob die Kabel von der Signalquelle zu den Eingängen des RA-03 ordnungsgemäß angeschlossen sind. Stellen Sie sicher, daß der Function-Wahlschalter auf den richtigen Eingang geschaltet ist. Prüfen Sie alle Verbindungen zwischen dem RA-03 und den Lautsprechern.22 RA-03 Amplificatore Integrato Estereofonico ATTENZIONE : Rischio di scossa elettrica, non aprire. AVVERTENZA : Per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l’utente. Per l’assistenza fate riferi- mento a personale qualificato. Spiegazione dei simboli grafici Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato a “voltaggio elevato” all’interno del prodotto che può essere abbastanza potente da costituire pericolo di folgorazione. Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni importanti per l’utilizzo e la ma- nutenzione nel manuale che accompagna l’apparecchiatura. AVVERTENZA : Non contiene parti ad uso dell’utente. Per l’assistenza fate riferimento a personale qualificato. AVVERTENZA :Per ridurre il rischio di scossa o incendio, non esponete ques- to apparecchio a pioggia o umidità. Non lasciate che oggetti estranei cadano all’interno dell’apparecchio. Nel caso questo venisse esposto a umidità o un oggetto estraneo vi cadesse all’interno, togliete immedi
