MANUAL DE USUARIO RA03 ROTEL

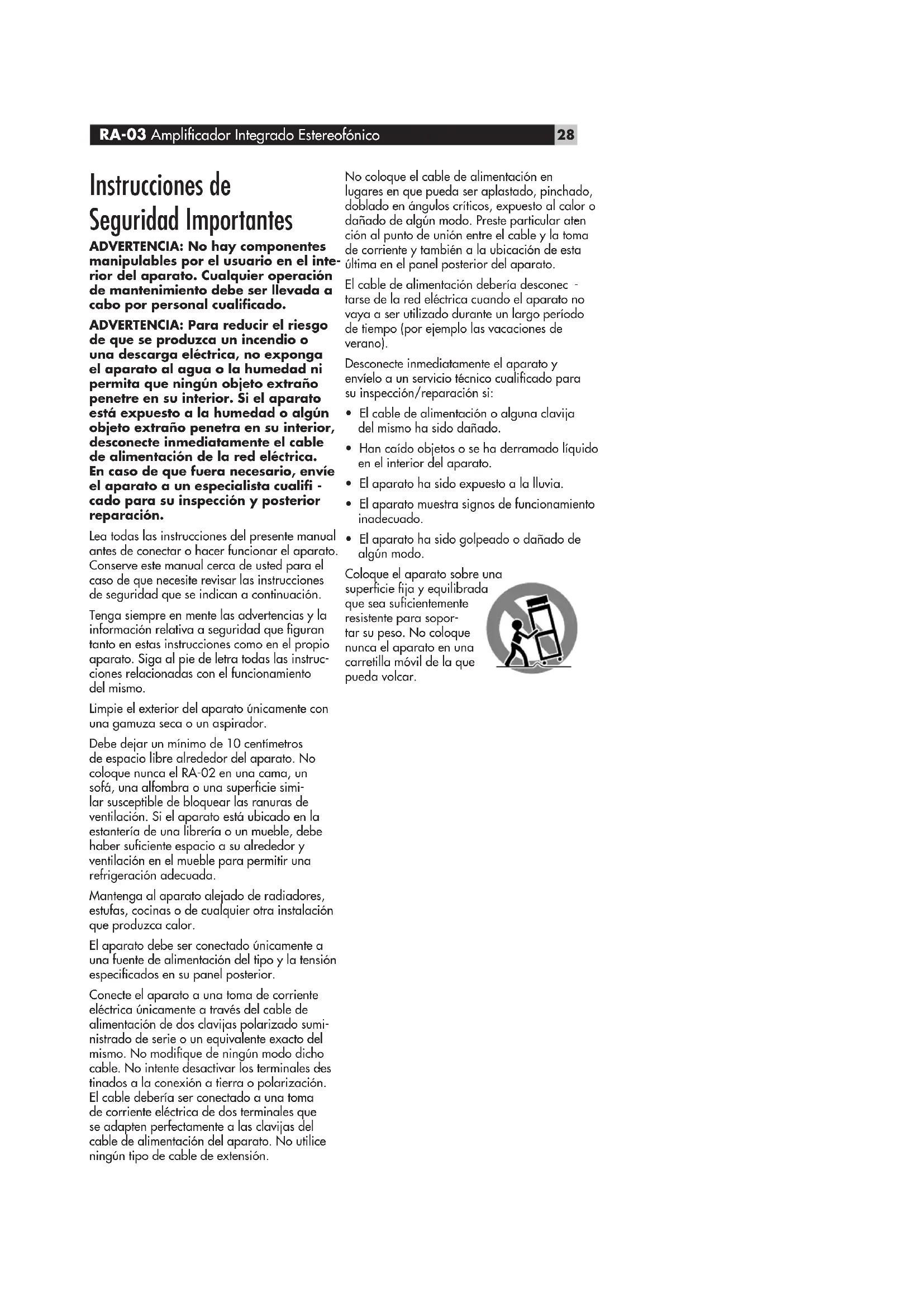

cado para su inspección y posterior reparación. Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato. Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación. Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instruc- ciones relacionadas con el funcionamiento del mismo. Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador. Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. No coloque nunca el RA-02 en una cama, un sofá, una alfombra o una superficie simi- lar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada. Mantenga al aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor. El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior. Conecte el aparato a una toma de corriente eléctrica únicamente a través del cable de alimentación de dos clavijas polarizado sumi- nistrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. No intente desactivar los terminales des

tinados a la conexión a tierra o polarización. El cable debería ser conectado a una toma de corriente eléctrica de dos terminales que se adapten perfectamente a las clavijas del cable de alimentación del aparato. No utilice ningún tipo de cable de extensión. No coloque el cable de alimentación en lugares en que pueda ser aplastado, pinchado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular aten

ción al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última en el panel posterior del aparato. El cable de alimentación debería desconec

tarse de la red eléctrica cuando el aparato no vaya a ser utilizado durante un largo período de tiempo (por ejemplo las vacaciones de verano). Desconecte inmediatamente el aparato y envíelo a un servicio técnico cualificado para su inspección/reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido dañado.

• Han caído objetos o se ha derramado líquido en el interior del aparato.

• El aparato ha sido expuesto a la lluvia.

• El aparato muestra signos de funcionamiento inadecuado.

• El aparato ha sido golpeado o dañado de algún modo. Coloque el aparato sobre una superficie fija y equilibrada que sea suficientemente resistente para sopor- tar su peso. No coloque nunca el aparato en una carretilla móvil de la que pueda volcar.29 Español Acerca de Rotel Rotel fue fundada hace más de 40 años por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuales sean sus posibilidades económicas- es compartido por todos sus empleados.Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroi-dales de potencia son construidos en la propia factoría de Rotel.Rotel se ha ganado a pulso, a través de a cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación por la excelencia de sus productos. Los comentarios de estos pro-fesionales que escuchan música cada día hacen posible que la compañía se reafirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales, fiables y asequibles. Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años. Para Empezar Gracias por adquirir el Amplificador Integrado Estereofónico Rotel RA-03. Utilizado en un sistema de reproducción musical de alta calidad, le permitirá disfrutar durante muchos años de sus composiciones musicales favoritas. El RA-03 es un componente de audio de altas prestaciones extremadamente completo. Todos los aspectos de su diseño han sido optimizados para preservar toda la gama dinámica y todas las sutilezas de su música predilecta. El RA-03 incorpora una fuente de alimentación altamente regulada que incluye un transformador de ali-mentación toroidal y condensadores de láminas finas diseñados y construidos a medida siguiendo especificaciones de Rotel. Esta fuente de alimen-tación de baja impedancia posee una generosa reserva de energía que permite al RA-03 reproducir fácilmente las más exigentes señales de audio. Un diseño de este tipo resulta más caro de fabricar pero es mejor para la música. Las placas de circuito impreso (PCB) del RA-03 han sido diseñadas con Pistas Circuitales Simétricas a fin de asegurar el perfecto mantenimiento de las relaciones temporales de la música y la más fiel reproducción de las mismas. La circuitería del RA-03 utiliza resistencias de película metálica y condensadores de poliestireno o polipropileno en los puntos más críticos del recorrido de la señal de audio. Todos los aspectos de este diseño han sido examinados al milímetro con el objetivo último de conseguir una fiel reproducción de la música.El RA-03 es un aparato fácil de instalar y el manejo de sus principales funciones no tiene por qué comportar ningún problema. Si usted ya está experimentado en el manejo de componentes de audio estereofónicos, en principio no debería encontrar nada que le re-sultara especialmente complicado durante la puesta a punto inicial del mismo. Basta con que conecte el resto de componentes de su equipo y disfrute con su música preferida. El Mando a Distancia RR-AT94 Algunas funciones pueden gestionarse tanto con los controles del panel frontal como desde el mando a distancia RR-AT94 suministrado de serie. En los apartados del presente manual de instrucciones en los que se describen dichas funciones, se muestra el número de referencia para ambos controles. Por ejemplo, usted puede ajustar el nivel de volumen bien con el control Volume del panel frontal

bien con los botones correspondientes del mando a distancia

Diríjase a la sección “Entradas y Salidas de Rayos Infrarrojos (IR)” para obtener más información sobre cómo expandir las posibilidades de control por rayos infrarrojos de su equipo. NOTA: Quite las pilas del mando a distancia si no piensa utilizarlo durante un largo perío-do de tiempo. No deje baterías semiagotadas en el mando a distancia ya que de las mismas podrían fugarse productos químicos altamente corrosivos capaces de dañarlo.NOTA: El RR-AT94 puede utilizarse para gobernar las funciones básicas de otros com-ponentes Rotel, entre los que se incluyen Sin-tonizadores de Radio, Reproductores de CD y Reproductores de DVD. Para controlar un Sintonizador Rotel: 1-Seleccione la función “Tuner” del RR-AT94. 2-Pulse “Power” y “1” (RT-03) o “2” (RT-940AX). 3-Pulse la tecla Tuner para seleccionar el sin-tonizador. Para controlar un Reproductor de CD Rotel: Seleccione la función CD del RR-AT94. Para controlar un Reproductor de DVD Rotel: Seleccione la función AUX 1 del RR-AT94. Contenido Figura 1: Controles y Conexiones 3 Figura 2: Conexiones para Entrada de Señal y Salida a las Cajas Acústicas 4 Acerca de Rotel ..................................... 29 Para Empezar ....................................... 29 El Mando a Distancia RR-AT94 ............... 29 Sensor de Control Remoto

Algunas Precauciones 3

Alimentación y Control ........................... 30 Entrada de Corriente Eléctrica

e Indicador Luminoso de Puesta en Marcha

Conexiones para Grabador

Salidas para la Conexión de las Cajas Acústicas

y Conmutador para la Selección de las Cajas Acústicas

Impedancia de las Cajas Acústicas 3

Selección del Cable de Conexión a las Cajas Acústicas 31 Polaridad y Puesta en Fase 3

Conexión de las Cajas Acústicas 3

Conmutador de Activación/Desactivación de los Controles de Tono

Selector de la Fuente de Entrada

Control de Monitorización

Botón de Silenciamiento (“Mute”)

Entradas y Salidas de Rayos Infrarrojos .... 32 Entrada para Control Remoto Externo

Salida de Infrarrojos

Toma para Señal de Disparo de 12 V

Circuitería de Protección

Problemas y Posibles Soluciones ............ 33 El Indicador Luminoso de Puesta en Marcha No Se Activa 33 Sustitución del Fusible 3

El Sensor de Control Remoto capta los rayos infrar-rojos procedentes del mando a distancia. No lo cubra ni bloquee nunca ya que en caso contrario no funcionará correctamente. El funcionamiento del Sensor de Control Remoto también puede verse afectado si es expuesto a luz brillante, en particular la luz solar directa. Ciertos tipos de iluminación artificial, como por ejemplo las lámparas halógenas (que emiten una cierta cantidad de luz infrarroja) también pueden interferir en el funcionamiento normal del mando a distancia. Asimismo, es posible que las funciones de control a distancia no actúen de manera fiable si las pilas del RR-AT94 están a punto a de agotarse. Algunas Precauciones ADVERTENCIA: Para evitar que se puedan producir daños en su equipo, apague TODOS los componentes del mismo cuando conecte o desconecte las cajas acústicas o cualquier otro elemento del mismo. No vuelva a poner en marcha el equipo hasta que esté seguro de que todas las conexiones hayan sido correcta-mente ejecutadas. Preste particular atención a los cables de conexión a las cajas acústicas, procurando que no haya conductores sueltos de uno de ellos que puedan tocar los cables correspondientes a otras cajas acústicas del equipo o el chasis del amplificador. Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instruc-ciones básicas de instalación y puesta a punto del RA-03, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor autorizado de Productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos.Guarde el embalaje del RA-03 y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte del RA-03 en condiciones diferentes de las originales puede dañar seriamente el aparato.Rellene y envíe la tarjeta de garantía suministrada con el RA-03. Asegúrese asimismo de mantener en su poder la factura de compra puesto que es la mejor manera de que usted se acuerde de la fecha de compra, un dato esencial en caso de que necesite asistencia técnica durante el período de garantía. Colocación Al igual que todos los componentes de audio que manejan señales de bajo nivel, el RA-03 puede verse afectado por su entorno. Evite colocar otros componentes encima del RA-03 ya que ello impedirá a este último disipar el calor que genera. Asimismo, no coloque el RA-03 encima de otros componentes y evite situar los cables que transporten señales de audio cerca de los de alimentación ya que de este modo se minimi zará la posibilidad de que se capten zumbidos o interferencias. El RA-03 genera calor durante su funcionamiento normal. Tanto los disipadores térmicos como las ranuras de ventilación de su cubierta superior han sido diseñados para evacuar este calor. Las ranuras de ventilación de la cubierta superior deben permanecer siempre despejadas. Debería haber unos 10 centímetros de espacio libre alrededor del chasis y una razonable corriente de aire a lo largo del lugar en que haya sido instalado el amplificador para evitar el sobrecalenta-miento de este último.Tenga igualmente en cuenta el peso del amplificador cuando seleccione una ubicación determinada para su instalación. Asegúrese por tanto de que la estantería o mueble elegido pueda sopor-tarlo. Le recomendamos que instale el RA-03 en muebles diseñados específicamente para albergar componentes de audio. Dichos muebles están concebidos para reducir o suprimir vibraciones que pueden afectar negativamente a la calidad del sonido. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje acerca de los muebles más adecuados para su equipo y sobre la correcta instalación en los mismos de sus componentes de audio. Cables Asegúrese de que los cables de alimentación, digi-tales y de modulación de su equipo estén alejados entre sí ya que de este modo se minimizarán las posibilidades de que la señal de audio se vea afectada por ruido o interferencias procedentes de los cables digitales o de alimentación. El uso sistemático de cables apantallados de alta calidad también contribuirá a prevenir la entrada de ruido o interferencias susceptibles de degradar la calidad sonora de su equipo. Si tiene alguna pregunta que realizar al respecto, le recomendamos que visite a su distribuidor autorizado de productos Rotel para que le aconseje los cables más adecuados para su sistema. Alimentación y Control Entrada de Corriente Eléctrica

El RA-03 no drena una cantidad de corriente con-siderable de la red eléctrica. Aún así, siempre que fuera posible debería ser conectado directamente a una toma de corriente polarizada de 2 clavijas. No utilice ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad siempre y cuando esté (y también, por supuesto, la toma de corriente ubicada en la pared de su casa) preparada para manejar la corriente exigida por el RA-03 y el resto de componentes a él conectados.Su RA-03 está configurado en fábrica para que trabaje con la tensión de red correcta que cor-responda al país en que haya sido comprado (115 ó 230 voltios de corriente alterna con una frecuencia de 50 ó 60 Hz). Dicha configuración está indicada en un lugar visible del panel posterior del aparato.NOTA: En caso de que tuviese que desplazar su RA-03 a otro país, es posible reconfigurarlo para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior del RA-03 le expone a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel.Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución básica, que desconecte su amplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica. Conmutador

Indicador Luminoso de Puesta en Marcha

Pulse el Conmutador de Puesta en Marcha del panel frontal para activar el RA-03. El Indicador Luminoso Power se activará para confirmarlo. Pulse de nuevo el Conmutador de Puesta en Marcha para desactivar el RA-03. Una vez que el RA-03 se haya puesto en marcha con el conmutador pertinente de su panel fron-tal, puede ser situado entre los modos de pleno funcionamiento y posición de espera (“standby”) con ayuda del botón Power del mando a distancia RR-AT94.Diríjase al apartado “Toma para Señal de Disparo de 12 V” del presente manual para obtener más información sobre vías alternativas para la puesta en marcha y desconexión de otros componentes del equipo junto con el RA-03. Conexiones de Entrada [Ver Figura 2]NOTA: Para evitar la presencia de ruidos susceptibles de ser apreciados tanto por usted como por sus cajas acústicas, asegúrese de que el sistema esté desconectado cuando usted esté realizando cualquier tipo de conex-ión de señal. Entrada de Fono

Conecte el cable procedente del giradiscos a las entradas de fono correspondientes a los canales izquierdo y derecho. Si el giradiscos incluye un cable para la conexión a masa, conéctelo al terminal con fijación mediante tornillo situado a RA-03 Amplificador Integrado Estereofónico31 la izquierda de las entradas de Fono ya que ello contribuirá a prevenir que se produzcan ruidos y zumbidos molestos. Entradas de Línea

Las entradas CD, Tuner y AUX del RA-03 son entradas “de línea” y sirven para conectar componentes tales como reproductores de dis-cos compactos, grabadores/reproductores de videocasetes estereofónicos de Alta Fidelidad o NICAM, sintonizadores de radio, reproductores de LaserDisc o incluso la salida analógica de una mecánica de lectura CD-ROM. Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente identificados y deberían ser co-nectados a los correspondientes terminales de las fuentes utilizadas. Los conectores correspondientes al canal Izquierdo son de color blanco, mientras que los del canal Derecho son de color rojo. Utilice cables de alta calidad equipados con conectores RCA para la conexión de cualquier fuente al RA-03. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje sobre los cables a utilizar. Conexiones para Grabador

[Ver Figura 2]Las entradas y salidas Tape pueden ser conectadas a cualquier componente de grabación/reproducción que acepte señales de entrada y salida analógicas estándar de nivel de línea, que por lo general suele ser una platina a casetes convencional. Cuando conecte un componente de grabación al RA-03, recuerde que las salidas del grabador deben conectarse a las entradas tape del RA-03. De modo similar, las salidas tape del RA-03 deben ser conectadas a las entradas del grabador. Al igual que sucede con otras fuentes, asegúrese de conectar los canales Izquierdo y Derecho correspondientes a cada componente a los canales adecuados de los elementos asociados. Utilice cables de interconexión de alta calidad para evitar que se produzcan pérdidas en la calidad del sonido.NOTA: Las Salidas Tape no son afectadas por los ajustes realizados por controles de Volu-men, Balance o Tono. Asimismo, reciben una señal de nivel fijo. Salidas Preamplificadas

El RA-03 incluye un juego de salidas preamplifica-das. La señal procedente de la fuente seleccionada con el Selector de Fuente de Entrada (“Function”) está siempre presente en dichas salidas. Por lo general, estas salidas se utilizan para suministrar una señal a otro amplificador integrado o etapa de potencia que a su vez se utilizará para excitar cajas acústicas situadas en una ubicación remota. NOTA: Los cambios en los ajustes realizados por los controles de Volumen, Balance o Tono afectan a la señal procedente de las Salidas Preamplificadas. Salidas para la Conexión de las Cajas Acústicas

Conmutador para la Selección de las Cajas Acústicas

[Ver Figura 2]El RA-03 incorpora dos pares de salidas para la conexión de cajas acústicas designados por “A” y “B” . Dichas salidas son controladas por el conmutador que figura en el panel frontal del aparato. Impedancia de las Cajas Acústicas Si sólo se va a utilizar una de las dos parejas de cajas acústicas que pueden conectarse al RA-03, cada caja puede tener una impedancia nominal de hasta 4 ohmios. Por el contrario, si se van a utilizar simultáneamente las parejas de cajas acústicas A y B, cada caja debería tener una impedancia de 8 ohmios o más. Por lo general, la impedancia de las cajas acústicas es un parámetro bastante poco preciso, de modo que en la práctica muy pocas cajas acústicas presentarán problemas al RA-03. Para cualquier duda o cuestión que tenga al respecto, consulte con su distribuidor autorizado de productos Rotel. Selección del Cable de Conexión a las Cajas Acústicas Utilice un cable de dos conductores perfectamente aislado para conectar el RA-03 a las cajas acústi-cas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más consistente mejorará la calidad del sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su dis-tribuidor autorizado de productos Rotel puede ayudarle a seleccionar los cables que vaya a utilizar en su sistema. Polaridad y Puesta en Fase La polaridad, es decir la orientación positiva/negativa de las conexiones correspondientes a cada caja acústica, y a la unión con el amplifi-cador deben ser coherentes, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identificar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identifique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplificador y las cajas acústicas. Conexión de las Cajas Acústicas Desconecte todos los componentes de su equipo antes de llevar a cabo la conexión de las cajas acústicas. El RA-03 incorpora terminales de con-exión debidamente codificados (por colores) en su panel posterior. Estos terminales aceptan cable pelado, conectores de tipo cuchilla plana (“spade”) o conectores de tipo banana doble (excepto en los países de la Comunidad Europea, donde su uso no está permitido).Lleve el cable desde el RA-03 hasta las cajas acústicas y procure que posea la suficiente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de estas últimas. Si usted está utilizando conectores dobles de tipo banana, únalos primero a los cables y a continuación insértelos en la zona posterior de los terminales de conexión. En cualquier caso, las tuercas de fijación de dichos terminales deberían bloquearse girándolas en sentido horario. Si está utilizando conectores de tipo cuchilla plana (“spade”), conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado a los terminales de conexión a las cajas acústicas, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de fijación hexagonales y a continuación coloque los conectores alrededor de los terminales de conexión a las cajas acústicas o el cable pelado en el orificio transversal que hay en los mismos. Gire en sentido horario las tuercas de fijación hexagonales para sujetar firmemente en su lugar el conector o el cable de conexión.NOTA: Asegúrese de que no haya restos de cable que puedan tocar los cables o conducto-res adyacentes. Español32 Salida de Auriculares

La salida de Auriculares (“PHONES”) le permite conectar unos auriculares para escuchar música en la intimidad. Esta salida incluye una toma estereofónica estándar de 1/4”. Si sus auriculares incorporan un tipo de clavija diferente, como por ejemplo una de tipo “mini” de 1/8”, entonces necesitará el adaptador correspondiente. Contacte con su distribuidor autorizado de productos Rotel para que le aconseje al respecto. La conexión de unos auriculares no interrumpe la señal enviada a las salidas del RA-03. Utilice el Selector de Cajas Acústicas para desconectar estas últimas. El ajuste del selector Function controla la fuente que está escuchando. Sitúe el selector Function del panel frontal en la fuente que quiera escuchar o pulse el correspondiente botón del mando a distancia. NOTA: Puesto que la sensibilidad de las cajas acústicas y los auriculares puede variar mucho, reduzca siempre el nivel de volumen cuando conecte y desconecte estos últimos. Controles de Audio Control del Nivel de Volumen

Gire en sentido horario el control de volumen del panel frontal para aumentar el nivel de volumen o en sentido antihorario para reducirlo. De modo alternativo, utilice los botones del mando a distancia pulsando p para aumentar el nivel de volumen o q para reducirlo. Control de Balance

El Control de Balance ajusta el balance izquierda-derecha del sonido reproducido. Normalmente, el control debería dejarse en su posición central. En algunas situaciones, por regla general cuando la posición de escucha principal no está centrada de forma ideal entre las cajas acústicas del equipo, puede ser necesario ajustar el control para con-seguir un balance izquierda-derecha adecuado. La rotación del control en sentido antihorario desplaza el balance del sonido hacia la izquierda mientras que si se efectúa en sentido horario dicho balance se desplaza hacia la derecha. Conmutador de Activación/ Desactivación de los Controles de Tono

Cuando el conmutador Tone Switch está situado en la posición Off, los controles de Graves y Agudos (Controles de Tono) son eliminados del camino recorrido por la señal musical con el fin de garantizar un sonido lo más puro posible. Si no va a utilizar los controles de tono, deje el con-mutador Tone Switch en su posición “Off”. Sitúe el conmutador Tone Switch en la posición On si desea realizar ajustes con los Controles de Tono. Controles de Graves y Agudos

Cuando el conmutador Tone Switch está situado en la posición On, la rotación de los Controles de Graves y Agudos ajusta el ba-lance tonal del sonido. Gire los controles en sentido horario para aumentar el nivel de graves y/o agudos. Gírelos en sentido antihorario para disminuir el nivel de graves y/o agudos. Un sistema de audio de altas prestaciones adecua-damente configurado produce el sonido más natural posible sin necesidad de realizar ajustes (o con ajustes mínimos) ni utilizar controles de tono. Por tanto, utilice los mencionados controles lo menos posible. Sea particularmente cuidadoso cuando aplique algún tipo de realce en la respuesta tonal (giro de los controles en sentido horario) puesto que ello provoca un incremento de la potencia de salida correspondiente a la zona alta y/o baja del espectro y por tanto de la carga soportada por el amplificador y las cajas acústicas. Selector de la Fuente de Entrada

El control Function permite seleccionar la señal correspondiente a la fuente de entrada. La señal seleccionada por el citado control es la que usted oirá siempre y cuando el control Monitor esté situado en la posición Source (diríjase al siguiente apartado). La señal seleccionada por el control Function también se dirige a las Salidas Preamplificadas y a las Salidas de Grabación. Gire el selector Function hasta que coincida con el nombre de la fuente que desee escuchar o pulse el correspondiente botón de selección de fuente del mando a distancia. Control de Monitorización

Cuando el control Monitor esté situado en la posición Source, la señal que usted oiga –y que es dirigida a las Salidas Preamplificadas- es selec-cionada por el control Function. Para escuchar la señal procedente de un grabador conectado a las entradas Tape, sitúe el control Monitor en la posición Tape. Cuando el control Monitor esté en la posición Monitor, la señal procedente de la entrada Tape también es enviada a las Salidas preamplificadas. La señal que se dirige a la salida Tape está siempre seleccionada por el control Monitor. Cuando esté realizando una grabación con un aparato que posea funciones de monitorización, podrá escuchar el sonido grabado situando el citado control en la posición Monitor. Botón de Silenciamiento (“Mute”)

Disponible sólo en el Mando a Distancia Para silenciar temporalmente el sonido del equipo, pulse el botón Mute del mando a distancia RR-AT94. El indicador luminoso del control de Volumen parpadeará cuando el sonido esté silenciado. Pulse de nuevo dicho botón para que el nivel de volumen regrese a su valor original. Entradas y Salidas de Rayos Infrarrojos Entrada para Control Remoto Externo

Esta mini-toma de 3’5 mm (designada por EXT REM IN) recibe códigos de control procedentes de receptores de infrarrojos estándar (Xantech, etc.) ubicados en la sala de audición principal. Esta función es útil cuando el aparato está instalado en un mueble y el sensor del panel frontal está bloqueado. Consulte a su distribuidor autorizado de productos Rotel para que le informe sobre los receptores de infrarrojos externos disponibles en el mercado y la forma de cablear un conector para que se adapte al receptáculo de la mini-toma antes mencionada.NOTA: Las señales procedentes de la toma EXT REM IN pueden ser enviadas a fuentes que utilicen emisores de infrarrojos externos o conexiones por cable procedentes de las tomas IR OUT. Salida de Infrarrojos

La toma IR OUT envía señales recibidas en la toma EXTERNAL REM IN a un emisor de infrarrojos o a reproductores de CD, platinas a casetes o sintonizadores Rotel equipados con un conector de infrarrojos compatible en su panel posterior. Esto le permite a usted utilizar funciones de control por infrarrojos para gobernar otros componentes cuando los sensores de infrarrojos de estos últi-mos están bloqueados como consecuencia de su instalación en el interior de un mueble. Consulte a su distribuidor autorizado de productos Rotel para que le informa acerca de los repetidores de infrarrojos disponibles en el mercado. NOTA: La toma EXT REM IN ubicada junto a las tomas IR OUTPUT sirve para ser utilizada con un sensor de infrarrojos externo que duplica las funciones del que hay en el panel frontal. RA-03 Amplificador Integrado Estereofónico33 Toma para Señal de Disparo de 12 V

Algunos componentes de audio pueden ser activa- dos automáticamente cuando reciben una “señal” de puesta en marcha de 12 voltios continuos. Las Tomas para Señal de Disparo de 12 V del RA-03 suministran la señal requerida para ello. Conecte componentes compatibles al RA-03 con ayuda de un cable terminado en una mini-toma de 3’5 mm. Cuando el RA-03 está en la posición de espera, la señal de disparo es interrumpida, por lo que los componentes por él controlados son desactivados. Circuitería de Protección

El RA-03 incorpora una circuitería de protección frente a corrientes y temperaturas excesivas que lo protege en caso de que se produzcan condiciones de funcionamiento extremas o incorrectas. Los circuitos de protección son independientes de la señal de audio y no tienen ninguna influencia en las prestaciones sonoras. Lo que hacen los citados circuitos es monitorizar la temperatura de los dis- positivos (transistores) de salida y desconectar el amplificador si su temperatura de trabajo excede unos límites prefijados considerados seguros para su funcionamiento. Lo más normal es que usted no vea nunca en funcionamiento esta circuitería de protección. Sin embargo, en el caso de que se dé una condición de funcionamiento erróneo el amplificador dejará de funcionar y el indicador luminoso de protección de su panel frontal se activará. Si esto sucede, apague en primer lugar el ampli- ficador. Deje que se enfríe durante unos minutos e intente identificar y corregir el problema que provocó el disparo de la circuitería de protección. Cuando vuelva a poner en marcha el amplifica- dor, la circuitería de protección se reinicializará automáticamente y el correspondiente indicador luminoso debería apagarse. En la mayoría de casos, la circuitería de protec- ción se activa cuando se produce una condición de funcionamiento erróneo, como por ejemplo un cortocircuito en los cables de conexión a cajas o una ventilación inadecuada que haga que la temperatura de trabajo alcance un valor excesivo. En algunos casos muy raros es posible que la presencia de impedancias altamente reactivas o extremadamente bajas en las cajas acústicas utilizadas provoque el disparo de la circuitería de protección. Si la circuitería de protección se dispara repetida- mente y usted se ve incapaz de aislar y corregir la condición de funcionamiento que provocó dicho disparo, contacte con su distribuidor autorizado de productos Rotel para que le ayude a resolver el problema. Problemas y Posibles Soluciones La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que usted se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo al RA-03, considere las sugerencias que le damos para las siguientes condiciones: El Indicador Luminoso de Puesta en Marcha No Se Activa El indicador luminoso de puesta en marcha debería activarse en el momento de conectar el RA-03 a una toma de corriente eléctrica y pulsar el Conmutador de Puesta en Marcha. En caso de que no se active, compruebe dicha toma con otro dispositivo eléctrico, como por ejemplo una bombilla, y asegúrese de que la misma no esté controlada por un conmutador situado en su posición Off. Sustitución del Fusible En el caso de que otro dispositivo eléctrico co- nectado a la toma anterior funcione correctamente y el indicador luminoso de puesta en marcha del RA-03 siga sin activarse cuando este último esté conectado a dicha toma y el Conmutador de Puesta en Marcha haya sido pulsado, significa que es muy posible que el fusible de protección interno del aparato se haya fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor autor- izado de productos Rotel para que le proporcione uno nuevo y se lo instale adecuadamente. No Hay Sonido Verifique la fuente de señal para asegurarse de que esté funcionando correctamente. Asegúrese de que los cables que van desde la fuente de señal a las entradas del RA-03 estén conectados adec- uadamente. Asegúrese de que el selector Function coincida con la entrada adecuada. Compruebe el cableado entre el RA-03 y las cajas acústicas. Características Técnicas Potencia Continua de Salida 60 vatios/canal sobre 8 ohmios (20-20.000 Hz, THD < 0’03%, 8 ohmios) Distorsión Armónica Total (20-20.000 Hz) <0’03% a la potencia nominal, a la mitad de la misma o a 1 vatio Distorsión por Intermodulación <0’03% a la potencia nominal, (60 Hz : 7 kHz, 4:1) a la mitad de la misma o a 1 vatioRespuesta en Frecuencia (todas las entradas) Entrada de Fono: 20-15.000 Hz, ±0’3 dB Entradas de Línea: 10-100.000 Hz, +1, -3 dBFactor de Amortiguamiento 180 (20-20.000 Hz, 8 ohmios)Sensibilidad/Impedancia de Entrada Entrada de Fono: 2’5 mV/47 kohmios Entradas de Línea: 150 mV/24 kohmiosNivel de Entrada Máximo Entrada de Fono: 180 mV Entradas de Línea: 5 VNivel/Impedancia de Salida 1 V/470 ohmios del Preamplificador Rango de Actuación de los Controles de Tono ±6 dB en 100 Hz/10.000 Hz Relación Señal/Ruido (norma IHF/ponderación A) Entrada de Fono: 80 dB Entradas de Línea: 100 dBAlimentación Versión para EE.UU.: 115 voltios/60 Hz Versión para Europa: 230 voltios/50 HzConsumo 300 vatios; 36 vatios - idle; 3.7 vatios - standbyDimensiones (An x Al x P) 435x92x342 mmAltura del Panel Frontal 80mmPeso Neto 7’7 kgTodas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin previo aviso. Español34 RA-03 Geïntegreerde Stereo Versterker WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat niet nat wordt. Verwijder de kast niet: er bevinden zich in het appa
