BRUKSANVISNING RA03 ROTEL

Funktioner och anslutningar

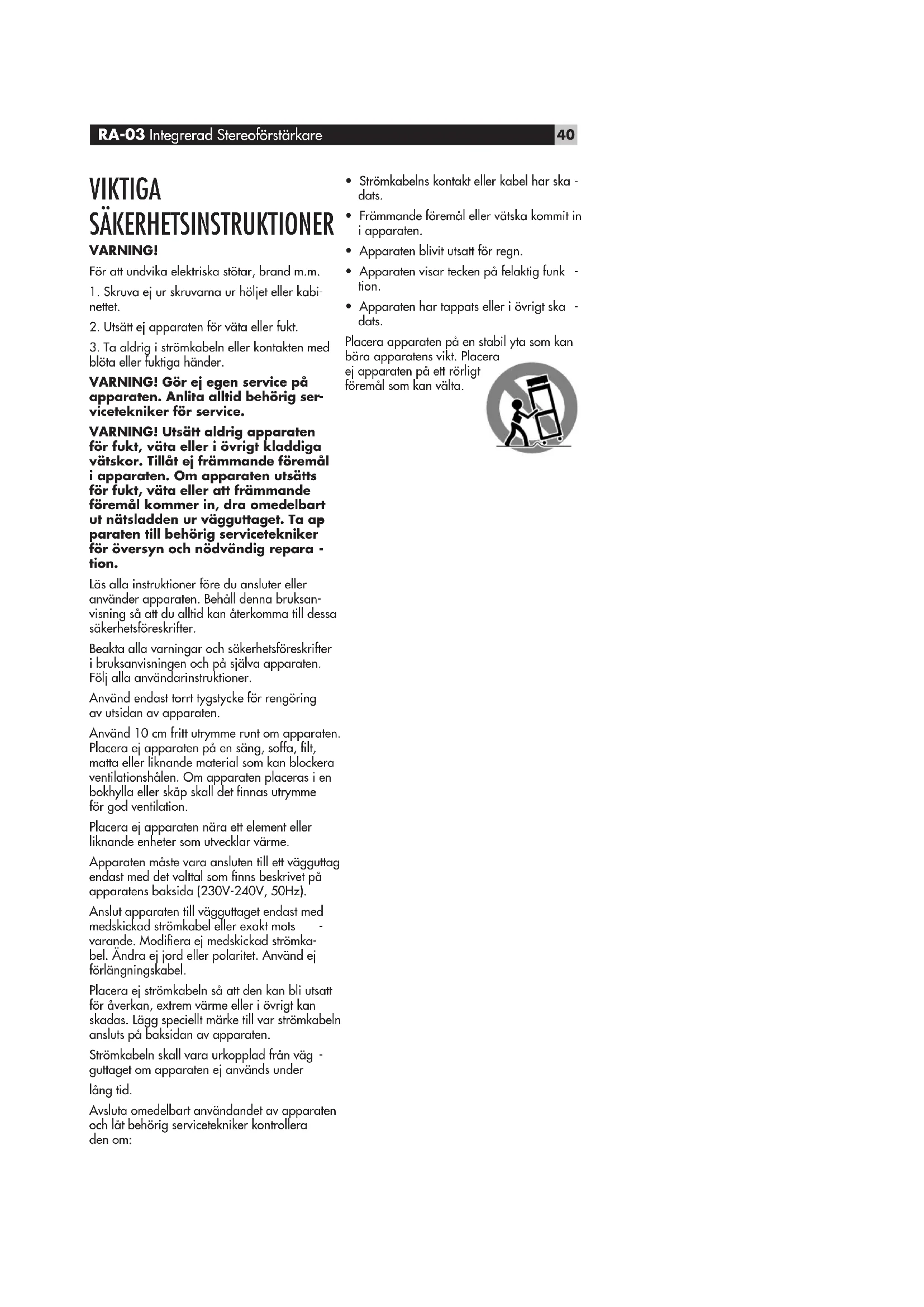

For att undvika elektriska stotar, brand m.m.

1. Skruva ej ur skruvarna ur höljet aller kabinetet.
2. Utsatt ej apparaten for vata aller fukt.
3. Ta aldrig i strömkabeln eller kontakten med blöta eller fuktiga händer.

WARNING! Gör ej egen service på apparaten. Anlita alltid behörig servicetekniker für service.

VARNING! Utsatt aldrig apparaten for fukt, vata ell er i ovrigt kladdiga vatskor. Till at frammande foremal i apparaten. Om apparaten utsatts for fukt, vata ell att frammande foremal kommer in, dra omedelbart ut natsladden ur vagguttaget. Ta aparaten till behorig servicetekiner for oversyn och nodvändig reparation.

Läs alla instruktioner fore du ansluter erler anvander apparaten. Behall denna bruksanvisning sa att du alltid kan äterkomma till dessa sakerhetsforeskrifter.

Beakta alla varningar och sakerhetsforeskrifter i braksanvisingen och på själva apparaten. Folj alla anvandarinstruktioner.

Anvand endast torrt tygstycke for rengoring av utsidan av apparaten.

Använd 10 cm fritt utrémme runt om apparaten. Placera ej apparaten pa en sang, soffa, filt, matta eller liknande material som kan blockera ventilationshalen. Om apparaten placeras i en bokhylla ull skap skull det finnas utrémme for god ventilation.

Placera ej apparaten nara et elementller liknande enheter som utvecklar varme.

Apparaten maste vara ansluten tillett vaggutag endast med det voltal som finns beskrivet pa apparatens baksida (230V-240V, 50Hz).

Anslut apparaten till vagguttaget endast med medskickad stromkabel erer exakt mots varande.Modificeraej medskickad stromkabel.Andraejordell polaritet.Anvandforlangningskabel.

Placera ej stromkabeln sa att den kan blu utsatt for avkeran, extrem varme ell er i ovrigt kan skadas. Lagg specielt marke till var stromkabeln ansluts pa baksidan av apparaten.

Strömkabeln skall vara urkopplad fran vig guttaget om apparaten ej anvands under lang tid.

Avsleta omedelbart anvandandet av apparaten och lat behörig servicetekniker kontrollera den om:

• Strömkabelns kontakt eller kabel har ska - dats.
• Främande foremål aller vatska kommt in i apparaten.
• Apparaten blivit utsatt for regn.
• Apparaten visar tecken på felaktig funk - tion.
• Apparaten har tappats aller i övrigt skä - dats.

Placera apparaten pa en stabil yta som kan barea apparatens vikt. Placera

ej apparaten pa etr rorlgt foremal som kan valta.

Innehåll

Figur 1: Funktioner och ansluttingar 3

Figur 2: Anslutninger for ingangssignalerna och högtolarutgangarna 4

Om Rotel 41

Introduktion 41

RR-AT94 Fjarrkontroll 41

IR mottagare 42

Att tänka pa 4 2

Placering 4 2

Kablar 4 2

Ström och ström Funktioner 42

Stromingang 21 42

Strom-knapp 2 45 och Strom-lampa 1 42

Anslutninger for insigraler 43

Skivspelaring 15 och Jordansluting 14 43

Linjeingangar 16 43

Inspelningsansluttingar 17 43

Förstegsutgangar 18 43

Högtalarutgängar 19 20

Högtalarväljare 5 43

Val av hegtalare 43

Val av hoge talarkabel. 43

Polaritet och fas 43

Högtalaranslutning 43

Hörlursutgang 4 44

Audiofunktioner 44

Volymkontrollen 1026 44

Balanskontrollen 11 44

Tonswitch Av/Pa 44

Bas- och diskantkontrol 44

Funktsväljare 13 27 44

En familj med ett passionerat intresse for musik grun dade Rotel for over 40 ar sedan. Det utmynnade i egen tillverkning av HiFiprodukter med en kvalitet utan kompromisser. Genom alla ar harenna passion for musik varit oforandrad och malet har alltid varit att producera prisvara產品er for bade audiofil er och musikalskare.Detta ar ocksa Rotels hela personal delaktiga i.

Rotels ingenjörer arbetar i team och har ett\ nàra samarbete, de lyssnar på och finslipar\ varje ny produit tills den narr upp till deras\ krav på musikaliska kvalitet. De ar fria att valja\ komponenter是从 hela varlden i syfte att gora\ produkten sa bra som möglicht. Kondensatorer\ frán Storbritannien och Tyskland, halv-ledare\ frán Japan och USA, medans natransfor- atorerna tillverkas i Rotels egná fabriker.

Rotels goda rykte for kvalitet har fortjänats genom hundratals tester och erkannanden fran HiFi-industrins seriösaste recensenter som lyssnar pa musik varje dag. Deras erkannande haller foretaget Rotel troget sitt mal att ta framprodukter som ar musikaliska, paltiga och prisvara.

Alla vi pa Rotel ar glada for att du valde Rotels produit och hoppas att denkommen att ge dig manga ar av njutning och gläde

Introduction

Tack for att du valde Rotel RA-03 Integrerad Stereoforstarkare. Val anvand i ett kvalitets systemkommen den att ge dig manga ar av musikalisk njutning.

RA-03 ar en komplett och hogpresterande enchet. Alla områden gällande design, kom -ponenter och funkionalitet har tagits tillvara for att ta fram det bösta ur musiken. RA-03 har en mycket kraftfull strömforserjing som innehaller Rotels egna specialbyggda to rodal transformator. Denna lagimpedanta strömforserjing har stora kraftreserver att anvanda vilket gør att RA-03 latt kan aterge de mest kravande ligudesigner som kan finnas i musiken. Denna typ av tillverkning ar dyrare men mycket bättre for musiken.

Kretskoren ar designade med "Symmetrical Circuit Traces". Delta garantar er att musikens kvalite bibehaills och trovardigt aterskapas. Krestkoren i RA-03 ar forsedda med restorer av metallfilm och kondensatorer av polystyren erler polypropolen de viktiga signalvagarna. Alla moment i tillverkningen har kontrollerats for att garantera den mest trovardiga atergivningen av musiken.

Huvudfunktionerna pa RA-03 ar bade enkla att installera och anvanda. Har du tidigare erfarenheter av HiFi-system kommer du inte att finna nagra konstigheter pa RA-03. Anslut helt enkelt tillhörande HiFi-komponenter och njut av musiken.

RR-AT94 Fjarrkontroll

En del Funktioner kan styras fran bade frontpanelen aller den medfoljande fjarrkontrollen RR-AT94. När dessa Funktioner beskrivs ienna handbok markeras detta med dubbla hanvisningsnummer som finns pa illustra tionen oven. T.ex. kon man justera volymen med frontpanelens volymratt, 10, ell er med fjarrkontrollens volymknappar, 25.

Se avsnittet med IR in- och utgangar, (fjarrken trolens infraroda Ius), langre fram for mer information for att utoka mogligeheterna for fjarrstyrning i ditt system.

OBS! Plocka ur batterierna ur fjarrkontrollen om den ej skall anvandas under langretid. Lat ej utjanta batterier sitta kvar i fjarrkontrollen. Gamla batterier kan lackakorroderande kemikalier som kan skada fjarrkontrollen.

OBSI RR-AT94 kan styra grundfunktionerna pa en del andra Rotelprodukter sasom Radio, CD-spelare och DVD-spelare. For att styra en Rotel Radiodel:

1. Väjl Radiofunktionen (Tuner) på RR-AT94.
2. Tryck på "Power" och "1" (for RT-03)
   eller "2" (for RT-940AX).
3. Tryck pa knappen for styrning av Radion (Tuner).

For att styra en Rotel CD-spelare:

For att styra en Rotel DVD-spelare:

Denna sensor tar emot fjarrkontrollens IR-signal (infrarott Ijus). Se till att den ej blockeras, annarskommen fjarrystyrningen inte att fungera. Sensorn kan ocksa storas av starkt Ijus, speciell tolljus. Viss typ av belysning t.ex. halogen -belysning kan sanda infrarott Ijus som stor IR-mottagningen. Fjarrkontrollens Funktioner kan fungera daliigt om batterierna ar svaga.

Att tänka på

WARNING: För att undvika skador på ditt system, stäng av ALLA enheter i systemet när du ansluter erller kopplar ur högtalarna aller andra systemkomponenter. Starta inte upp systemet forran du ar saker pa att alla anslutningar ar korrekt gjorda. Kontrolera högtalaransluttingarna extra noga. Det far inte finnas nagra losa tradar som kan komma ikontakt med andra tradar aller med forstarkarens chassi.

Vänligen lös den handbok noggrant. Den ger dig information om hur du bäst kombinerar RA-03 med ditt öriga system och hur du fär ut det mesta av apparaten nar det gäller ljudet. Kontakte din äterförsäljare for Rotel om det ar nagot du vill ha svar pa. Alla vi pa Rotel väkomnar din frågor och synpunkter.

Spara kartongen och allt forpackningsmaterial till RA-03 for framtida behov. Att skicka aller flyttla RA-03 i en annan forpackning kan skada apparaten allvarligt.

Spara ditt originalkvitto fran koptillfallet. Det ar det basta beviset for inkopsdatum som du kan behova i handelse av service och garantiansprak.

Placering

Liksom andra apparater som hanterar lagnivasignaler paverkas RA-03 av sin miljo. Undvik att placera RA-03 ovanpa en annan apparat. Undvik ocksa att dra signalkablar nara strömkablar. Detta minimerar möjliget erna att kablarna fangar upp brum och andra störningar.

RA-03 alstrar varme även vid normal använding. Ventilationshålen ar designade for att avlågsna denna varne. Ventilationshålen pa ovensidan pa apparaten maste vara öppna. Det maste finnas 10cm fritt utrémme runt om apparaten och tillräckligt med luftillförsel für att Förhindra att apparaten overhettas. Set ill att apparatens vikt kan baras av hyllan den skall placeras pa. Vi rekommenderar att placera RA-03 i en mobel avsedd for audio-komponenter. Sádana mobler ar tillverkade for att dampa vibrationer som kan paverka ljudkvalite'n. Fraga din áterförsäljare for Rotel För rad om HiFi-mobler och korrekt installation av audiokomponenter.

Kablar

Se till att halla isär strömkablar, digitala signalkablar och vanliga audiokablar fran varandra. Detta minimerar att de vanliga audiokablarna plockar upp störningar fran strömkablarna eller de digitala kablarna. Genom att anvanda skärmade kvalitetskablar skyddar man signalen frän yttre störningar som kan forsämra ljudkvalite'n. Fraga din aterforsäjare for Rotel För rad om de basta kablarna for ditt system.

Ström och strömfuncktioner

Strömingång 2

RA-03 drar inga hoga nivaer av strom fran vagguttaget. Dock skall du, om mojligt, ansluta strömkabeln direkt till vagguttaget utan forlängningskabel. En kraftig och godkänd forderningsdosa kan anvandas om den kan hantera strommen till RA-03 och de andere komponenterna i systemet.

Din RA-03 ar fabrikinstalld pa ratt voltal for vad som galler pa den marknad som den ar inkopt pa (Europa 230V, 50Hz). Det finns en dekal pa apparatens baksida som informar om detta.

OBS! Om du skulle flytta din RA-03 till att annat land, kan man konfigurera apparaten for att annat volttal. Gor ej detta sjalv. Genom att oppna holjet pa RA-03 utsätter du dig for farlig spanning. Ta kontakt med kvalificerad serviceverkstad for mer information.

Om dukommen att vara hemifran langre an en manad, ar det en lamplig forsiktighetsatgard att koppla ur RA-03 ur vaggutaget, (liksom dina ovriga audio- och videoprodukter), medans du ar borta.

Ström-knapp 2 25 och Ström-lampa 1

Tryck pa frontpanelens Ström-knapp, (POWER-knappen), for att aktivera RA-03. Ström-lampan tänds nar RA-03 ar pa. Tryck pa Ström-knappen gen for att stänga av apparaten.

När RA-03 väl har aktiverats med frontpanelens Ström-knapp, kan man med RR-AT94 växla mellan användar-laget och standby-laget med Ström-knappen 26 på fjärrkontrollen.

Se mer i avsnittet om 12V TRIGGER-utgän - gen om olika satt att aktivera erler stanga av andra componenter i ditt system med hjälp av RA-03.

Anslutninger for insignaler

[Se figur 2.]

OBSI For att forhindra hoga ljudskrap som varken du ell erina hoge talare uppskattar, stang alltid av systemet innan du gor nya anslutningar.

Skivspelaringang och Jordanslutning

Anslut kabeln fran skivspelaren till motsvarande hoger och vänster skivspelaringang (PHONO). Om skivspelaren har en jordkabel, anslut den till skruven till vänster om skivspelaringangen. Jordkabeln hjälper mot brum och störningar.

Linjeingangar 16

CD, Radio (Tuner) Extra ingangen (AUX) pa RA-03 kallas linjeingangar. Dessa anvands for att ansluta componenter sasom CD-spelare, HiFi-video, radio, Laser Disc ellen den analoga utgangen fran en CD-ROM spelare.

Höger kanal, (Right) och vänster kanal, (Left) skall anslutas till motsvarande kanaler pa källkomponenter. De vänstra ansluttingarna ar vita och de högra ar roda. Använd RCA-kablar av god kvalitet for att ansluta källor till RA-03. Kontakta din äterförsäljare for Rotel für råd om kablar.

Inspelningsanslutninger

[Se figur 2.]

Bandspelar in- och utgangarna kan anslutas till vilken inpelnings enchet som helst som accepterar analoga in- och utgangssignaler.

Kom ihag att när man ansluter en inspelningsen het till RA-03 skall man ansluta utgangarna frän inspelningsenheten till RA-03s motsvarande ingangar. Motsvarande gäller, man ansluter inspelningsenhetens ingangar till RA-03s ut -gängar. Var noga med att ansluta apparatens högra och vänstra kanaler till motsvarande pa RA-03. Använd kablar av god kvalite' for att undvika forluster i ljudkvalitet.

OBS! Bandspelarutgangarna paverkas inte av volym, balans-ller tonkontroller. De tar emot en fast linjesignal.

Förstegsutgangar

RA-03 har ett par forstegsutgangar. Ingangssig nalerna som valis med ingangsvaljaren ar alltid tillganglig fran dessa utgangar. Man anvander dessa utgangar for att sticka en utsignal vidare till en annan forstarkare erler slutsteg for att drive ett par extra hogtalare.

OBS! Åndring av volym, balans ellertonkontrollerna paverkar utsignalen franforstegsutgangen.

Högtalarutgängar 19 20 Högtalarvaljare 6

[Se figur 2.]

RA-03 har va uppsattningar av hegtalarut-gangar benamnda"A" 19 och"B", 20. Hegtalarutgangarna regleras av omkopplaren 6 pa frontpanelen.

Val av högtalare

Om endast et par högtalare används kan högtalarna ha en impedans pa 4 ohm. Vid tillfallen dà bade "A" och "B" högtalarna används skall alla högtalarna ha en impedans pa 8 ohm aller mer. Högtalarnas impedans-specifikationer árdrig exakta och vändigt fá högtalarekommen att vara ett problemfor RA-03.Tala med din áterförsäljare for Rotel om du har nagra fragor.

Val av högtalarkabel.

Använd en skármad och tvådelad högtalarkabel for att ansluta dina högtalare till RA-03.
Storlek och kvalitet på högtalarkabeln har paverkan på ljudkvalite'n i ditt system. En standard kabel kan fungera men kan också minska på utsignalen och dampa basätergivningen, specielt med lungsa kablar. Generell gäller att ju större kabelbero bättre ljudatergivning. För bösta resultat kan du investera i en kvalitetskabel. Din äterförsäljare for Rolk kan hjälpa dig med val av högtalarkabel till ditt system.

Polaritet och fas

Polariteten, den positiva" ^+ /negativa"-," vagledningen for ansluttingarna, maste vara ratt ansluta for att hegtalarna skall vara i fas. Om polariteten i en anslutting ar omvand kommer basatergivningen att minskas och att stereobilden blir felaktig. Alla kablar skall vara markta for att du skall kunna identifiera ratt kabel. Det kan vara en fargmarkering ellen fasad kant pa den ena kabeln som sarskiljer dem at. Det kan ocksa vara en transparent kabel med olica farger pa sjalva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna, anvand sama typ av markingering pa samma polaritet pa hegtalarna och forstarkaren.

Högtalaranslutning

Stäng av alla componenter i ditt system innan du ansluter högtalarna. Högtalaranslutningarnapä RA-03 kan anslutas med den skalade kopparkabeln, kontakter av gaffeltyp eller med banankontakter(ej i Europa).

Dra kabeln fran RA-03 till högtalarna. Se till att det finns extra kabel som gör att du kan flytta komponenter for att komma at anslutningarna pa baksidan. Kontakterna skruvas medurs for att fasta kabeln i RA-03.

Om du anvander terminalkontakter, anslut dem till kabeldelarna. Om du ansluter med skalade kablar direkt pa anslutningen, seperera kabeldelarna och skala av isoleringen. Var noga med att du inte skalar i själva koppar -trädarna. Skruva upp högtalarkontakterna pa RA-03 moturs och anslut kontakten pa kabel erder den skalade kabeln runt själva skruven. Skruva högtalaranslutningen medurs for att fasta kabeln i RA-03.

OBS! Var noga med att det inte finns nagra losa kabeltradar som kan komma i kontakt med narliggande kablar.

Hörlursutgang 4

Hörlursutgangen ger dig möljehet att ansluta hörlunar for avskild lyssning. Utgangen ansluts med en 1 / 4'' stereoplugg. Om dina hörlunar har en annan typ av kontakt t.ex. en 1 / 8'' miniplugg behover du en adapterplug. Kon-takta din aterforsäjare for Rotel for att f ratt adapterplugg. Anslutning av hörlunar stänger inte av ljudet i högtalarna. Använd högtal - aromkopplaren for att stanga av signalen til högtalarna. Installingen pa funktnsvaljaren, (val av lyssningskalla), styr vilken kalla som hors i lurarna. Ställ in frontpanelens funktnsvaljare pa den kalla du vill lyssna pa uller använd motsvarande knapp pa fjarrkontrollen.

OBS! Eftersom känsligheten på högtalare och hörlunar skiljer sig at, rekomenderar vi att alltid vrida ner volymen innan du ansluter erller koplar ur hörlurarna.

Audiofunktioner

Volymkontrollen 10 25

Vrid volymratten medurs for att oka ljudvolymen erer moturs for att minska ljudvolymen. Alternativt kan du anvanda fjarrkontrollens volymknapper. Tryck pa -knappen for att oka ludvolymen erer tryck pafor att minska ljudvolymen.

Balanskontrollen 11

Balanskontrollen reglerar balansen mellon hoger och vänster kanal pa utsignalen. I normala fall skall balanskontrollen vara i mitten positionen. I vissa fall, speicielt nar lyssningspositionen inte ar i centrum av högtalarna maste man reglera detta for att fal balans mellan hoger och vänster kanal. Vrid kontrollen moturs och balansen justeras at vänster. Vrid kontrollen medurs och balansen justeras at hoger.

Tonswitch Av/På 9

När tonswitchen ar i Av-laget, (OFF), ar tonkontrollerna, bas och diskant, urkopplade for att signalen skull g opaverkad for basta och renaste ljdatergivning. Satt tonswitchen i Pa-laget, (ON), om du vill anvanda tonkontrollerna.

Bas- och diskantkontrolle7 8

Nar tonswitchen ar i På-laget, (ON), vrid pa bas- och diskantkontrollerna for att reglera tonbalansen. Vrid ratten medurs for att öka bas och diskant. Vrid ratten moturs for att minska bas och diskant.

Ett korrekt installerat audiosystem formedlar det mest naturliga ljudet med inget aller lite justering med tonkontrollerna. Anvand dessa kontroller sparsamt. Var specielt vaksam pa纳税 du vrider upp tonkontrollna (medurs). Detta medfor att du okar effekten pa basoch diskantatergivningen som belastar bade hegtalare och forstarkare.

Funktionsväljare 13 27

Med Funktionsväljaren väljer du vilken källa som du vill lyssna på och det är den valda källan som hörns om Monitorfunktionen är i laget "Source". (Se mer i följande stycke). Källan som är valid med Funktionsväljaren är också den signal som gär ut till forstegets utgang och till bandspelarutgängen. Vrid frontpanelens Funktionsväljare till den källa du vill lyssna på erler använd motsvarande knappar på fjärrkontrollen.

När Monitorfunktionen ar ställd i "Source". laget hörns den källa som ar vald med Funktionsväljaren. Det ar ocksä den signal som gär till forstegets utgang. För att lyssna på en källa frän en inspelningsenet, (t.ex. bands -pelare), satt Monitorfunktionen i "Tape"-laget. När Monitorfunktionen ar i Monitor-laget gär signalen frän Tape-ingängen ochsä till forstegsutgangen.

Signalen som gär till Tape-utgängen välj alltid frän Funktionsväljaren. När du gör en inpelning med en apparat som har en Monitorkfung, kan du lyssna på ljudet som just spelats in genom att sätta Monitorfunktionen i Monitor-laget.

Mute-funktionen

For att tillfälligt dampa ludet i systemet tryck pa Mute-kappen pa RR-AT94 (fjarrkontrollen). Lampan pa volymrattens blinkar nar ludet ar dampat (med Mute-kappen). Tryck pa knappen igen for att aterga till den normala Ijdnivan.

IR In-och utgangar

EXT REMOTE IN 22

Ingang for extern fjarrstyning (benamnd EXT REMOTE IN).Denna 3.5mm miniplugs-ingang tar emot fjarrsignaler fran externt fjarroga, (t.ex Xantech m.fl.), via en ansluten kabel. Detta gor det mojlgit att fjarrstyra et system som ar placerat i ett skap dar den vanliga fjarrsignalen ej kan komma igenom.Fraga din aterforsaljare for Rotel for mer information om vilka tillbehor och kablar som behovs.

OBS! IR-signalen fran "EXT REMOTE IN" kan länkas vidare till en annan component genom att anvanda en extern IR-sandare aller ansluta direkt med en kabel fran "IR OUT"-utgangen.

IR Utgang 23

Utgangen "IR OUT" sander signaler som ar mottagna i "EXT REM IN" -ingangen till en IR-sandare aller till en Rotel CD-spelare, kassetdeck aller radiodelar med en kompatibel IR-anslutning. Detta ger dig möglicht att styra andra componenter vars IR-mottagare ar blockerad av t.ex. ett HiFi-skap.

Kontakta din aterforsaljare for Rotel for mer information om externa fjarrsystem.

OBS! "EXT REM IN"-ingangen som ar placerad intill "IR OUTPUT"-utgangen anvands ihop med et fjarrlänkningssystem och far da samma Funktion som frontpanelens IR-mottagare.

12V TRIGGER Utgang

En del apparater i systemet kan aktiveras med en sk. 12V TRIGGER-signal, (aktivering Av/Pa), fran RA-03. 12V TRIGGER-ulgängarna pa RA-03 kan generera en sadan aktiveringssignal. Anslut en kompatibel apparat till RA-03 med en kabel med en 3.5mm miniplugg. Nar RA-03 satti standby-lage avbryts TRIGGER-signalen och den anslutna apparaten stangs av.

Skyddskretsar

RA-03 har skyddskretsar mot bade termisk overbelastning och strombelastning som skydd forforstarkaren i handelse av extrema forhallanden erller felaktig anvandng. Skyddskretarna aroberoende av audiosignalen och paverkar ej ljudkvaliten. Skyddskretarna overvakar temperaturen pa utgangsstegen och stanger av forstarkaren när temperaturen overstiger gransvardena.

Troligtvis kommt skyddskretarna inte att anvandas, men uppst erfektigt tillstand kommer forstarkaren att sluta spel a och lys dioden pa frontpanelen tand.

När detta sker, stäng av förstärkaren. Lat den svalna i flera minuter och försök hitta samt atgårda felet som fick skyddskretarna att aktiveras. När du aktiverar förstärkaren igen Återställs skyddskretarna automatiskt och lysdioden släcks.

I de fleta fall aktiveras skyddskretarna på grund av felaktigt tillstand, t ex kortsluten högtalarkabel eller dalg ventilation som or - sakar overhettning. Vid mycket fä tillfallen kan skyddskretarna aktiveras av kraftiga/snabba högtalarsignaler erer av signaler med extrem låg impedans.

Om skyddskretsarna upprepat aktiveras samt att det ar svart att hitta och ratta till felet, kontakta din Rotelaterforsäljare for hjälp med felsökning.

Felsökning

De flesta problemen i ett audiosystem beror ofta pa att anslutninger ar felaktigt gjorda aller felaktig Funktioninstallning. Om du stoter pa problem, forsok att lokalisera felet och kon -trollera installninger. Forsok att hitta ortsaken till felet och vidta niedvändiga forandringar. Om du inte kan fã fram nagot ljd ur RA-03 sa las foljande rãd nedan pa tänkta situationer:

Strömlampan lyser ej

Ström (Power)-lampan skall lya när RA-03 ar ansluten till att vagguttag och Ström-knappen ar intryckt. Om den inte lyser kontrollera vaggutaget med t.ex. en bordslampa for att avgora om det finns ström tillgangligt. Kontrollera att vaggutaget inte ar avstängt med en switch pa annat stalled.

Sakringsbyte

Om andra komponenter fungerar i sama vagguttag, men stromlampan fortfarande inte lyser pa RA-03, kan det betyda att den interna sakringen kan vara defekt. Om du tror att detta ar fallet, kontakta din aterforsaljare for Rotel for att fa sakringen utbytt.

Inget ljud

Kontrollera signalkällan (t.ex. CD-spelaren) for att se att den fungerar korrekt. Kontrollera att kablarna ar korrekt anslutna till RA-03s ingangar. Kontrollera att Funktionsväljaren ar installd pa ratt lyssningskalla. Kontrollera att anslutningarna mellan högtalarna och RA-03 ar korrekt giorda.

Specificationer

Kontinuereg uteffekt 60 watt/kanal

(20-20 kHz, <0.03%, 8 ohm)

Harmonisk distortion (20-20 kHz) <0.03%

Ingångskänslighet / Impedans

Phono ingang 2.5mV / 47k Ohm

Linjeingangar 150mV / 24k Ohm

Ingångsbelastning

Phono ingang 180mV

Linjeingangar 5V

Forsteg Utnivá / Impedans 1V/470 Ohm

Tonkontroller Bas / Diskant ± 6dB vid 100Hz / 10kHz

Signal / Brus forhallande

Phono ingang 80 dB

Linjeingang

100 dB

Strömförsörning

Alla specificationer or korrekta vid tid punkten de trycks.

Rotel reserverar sig for framtida forandringar utan vidare meddelande.
