GEBRUIKSAANWIJZING RA03 ROTEL

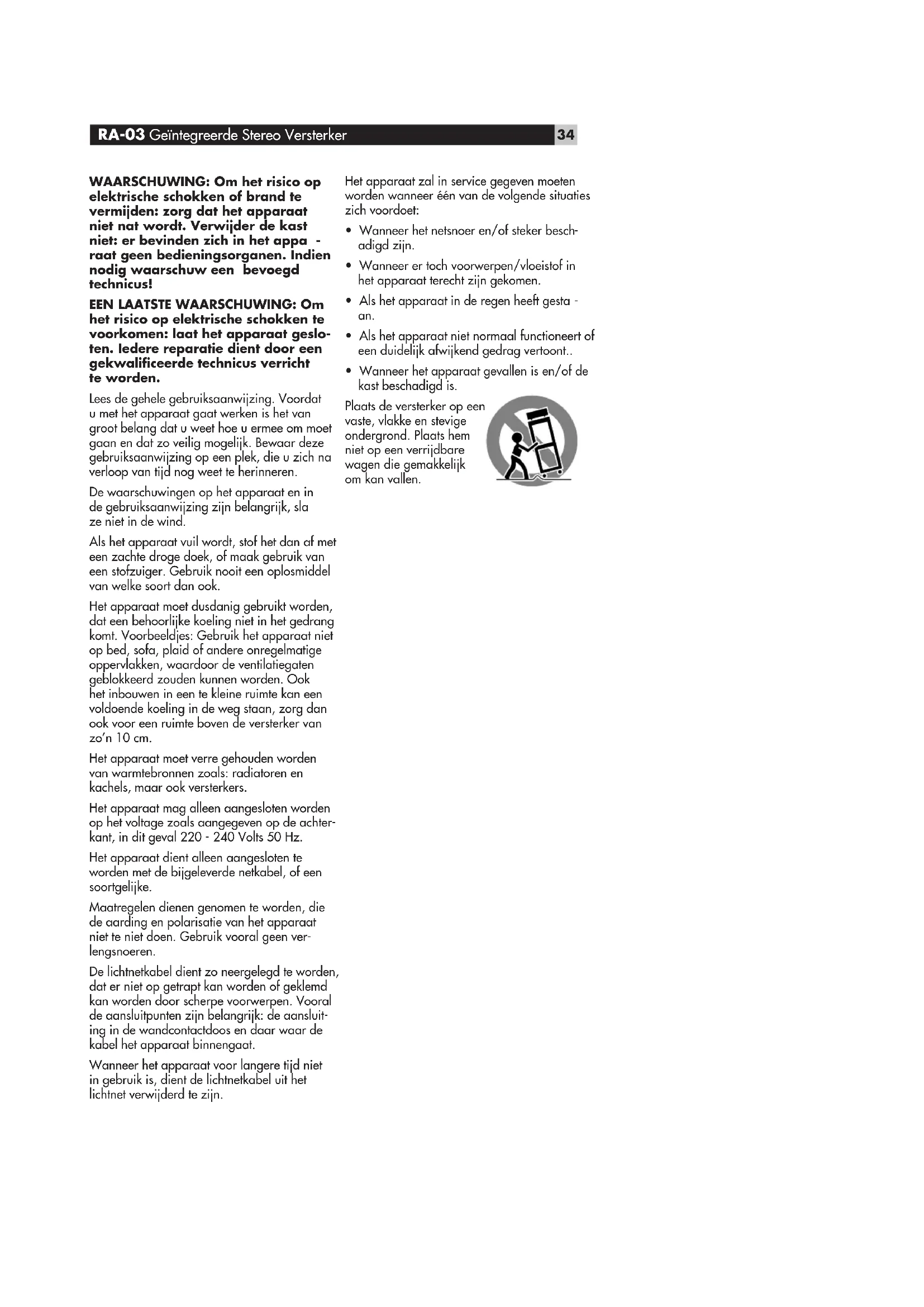

raat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus! EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: laat het apparaat geslo- ten. Iedere reparatie dient door een gekwalificeerde technicus verricht te worden. Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren. De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind. Als het apparaat vuil wordt, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook. Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat niet op bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan, zorg dan ook voor een ruimte boven de versterker van zo’n 10 cm. Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers. Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achter- kant, in dit geval 220 - 240 Volts 50 Hz. Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke. Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat niet te niet doen. Gebruik vooral geen ver- lengsnoeren. De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluit- ing in de wandcontactdoos en daar waar de kabel het apparaat binnengaat. Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zijn. Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:

• Wanneer het netsnoer en/of steker besch

• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn gekomen.

• Als het apparaat in de regen heeft gesta

• Als het apparaat niet normaal functioneert of een duidelijk afwijkend gedrag vertoont..

• Wanneer het apparaat gevallen is en/of de kast beschadigd is. Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem niet op een verrijdbare wagen die gemakkelijk om kan vallen.35 Wij van Rotel Het is alweer meer dan 40 jaar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audio-fielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden wordt door iedere Rotelmedewerker gesteund.De technici werken als een hecht team al tweak-end en luisterend totdat ieder nieuw produkt dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vinden uit Duitsland en Engeland of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd.Onze goede reputatie werd gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit naar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.Door de aanschaf van dit produkt danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Aan de slag met de RA-03 Wij danken u voor de aankoop van onze RA-03 versterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze versterker ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn.De RA-03 is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal mogelijk te maken is de RA-03 uitgerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een speciaal voor Rotel ontworpen ringkerntransforma-tor en z.g. “split-foil” condensatoren. Zij zorgen voor de energie die nodig is om aan alle eisen van het muzieksignaal te kunnen voldoen. Het is een kostbare manier van versterkers maken, maar het is dan ook voor een goede zaak: muziek. Nederlands De beide circuits op de printboards zijn volko-men symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signaal gewaarborgd blijft. Bij ongelijke signaalwegen krijgt u nl. een licht tijdsverschil tussen het linker en rechter kanaal, met alle vervelende gevolgen van dien. In de signaalweg op de PCB’s gebrui-ken wij uitsluitend metaalfilm-weerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp zijn maar met één doel voor ogen gemaakt: de natuurgetrouwe reproduktie van muziek.In zowel bediening als installatie is de RA-03 een recht toe recht aan ontwerp. Heeft u ervaring met andere apparatuur dan zult u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar. De RR-AT94 afstandsbediening Er zijn een paar functies die zowel verricht kun-nen worden met de toetsen op de voorkant als met de toetsen op de afstandsbediening. Bij de behandeling van deze functies worden beide num-meraanduidingen dan ook genoemd. Voorbeeld: U kunt geluidsniveau zowel beïnvloeden met de volumeregelaar op de voorkant van de RA-03

als met de toetsen op de afstandsbediening. Zie ook het hoofdstuk “Infrarood in- en uitgangen” op pagina 40 voor uitbreiding van de afstands-bedieningsmogelijkheden. Extra informatie: Verwijder de batterijen uit de afstandsbediening als u van plan bent deze voor langere tijd niet te gebruiken. Ver-wijder slecht functionerende batterijen daar ze schade aan de afstandsbediening kunnen veroorzaken.Extra informatie: De RR-AT94 is min of meer een systeemafstandsbediening en u kunt er dan ook de basisfuncties van een paar an-dere Rotel apparaten mee bedienen. Een Rotel tuner: 1) Selecteer de tunerfunctie op de RR-AT94 2) Druk vervolgens op de toets “POWER” en “1” (RT-02) of “2” (RT-940AX). Een Rotel cd-speler: Selecteer de cd-functie op de RR-AT94 Een Rotel dvd-speler: Selecteer de “AUX 1” functie op de RR-AT94. Inhoud Fig. 1 De bedieningsorganen en de aansluitingen 3 Fig. 2 Het aansluiten van de lijnbronnen, een opname/weergaveapparaat en de luidsprekers 4 Wij van Rotel ....................................... 35 Aan de slag met de RA-03 ...................... 35 De RR-AT94 afstandsbediening .............. 35 Het oog van de afstandsbediening

Een paar voorzorgsmaatregelen 3

Een plek voor de RA-03 3

De bekabeling 36 Het aansluiten op het lichtnet .................... 36 De lichtnetkabel

De aan/uitschakelaar

met bijbehorende indicator

Het aansluiten van de ingangen .............. 37 De pick-up aansluitingen

De lijnniveau aansluitingen

De verbindingen maken met een opname/weergave apparaat

De voorversterker-uitgangen

De luidsprekeruitgangen

en luidspreker-keuzeschakelaar

Welke luidsprekerkabel? 3

Polariteit en fase 3

De luidsprekeraansluitingen 3

De hoofdtelefoonuitgang

De toonregeling aan/uit schakelaar “TONE”

De luisterkeuzeschakelaar “funtion”

De infrarood in- en uitgangen ................. 38 De externe afstandsbedieningsingang

Uitgang met het afstandsbedieningssignaal

De 12V TRIGGER uitgang

Het beveiligingscircuit

Wat te doen bij problemen? ................... 39 De lichtnetindicator werkt niet 3

Het vervangen van de zekering 3

Hij geeft geen geluid 3

Technische gegevens .............................. 3936 RA-03 Geïntegreerde Stereo Versterker Het oog van de afstandsbediening

Het oog op de voorkant van de versterker ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat anders kan de afstandsbediening niet op de juiste wijze zijn werk verrichten. Direct zonlicht en/of beïnvloeding van halogeenverlichting dient ook ver-meden te worden. Alhoewel de afstandsbediening weinig energie gebruikt is regelmatige controle van de batterijen een must voor het goed functioneren van de afstandsbediening. Een paar voorzorgsmaatregelen Toch wel belangrijk: Om onnodige schade aan uw installatie te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Con-troleer ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef daarbij met name aandacht aan de luid-sprekerverbindingen. Vooral verloren draadjes tussen de zwarte en rode klemschroef kunnen desastreus uitwerken op het functioneren van uw versterker.Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de wijze waarop u de RA-03 in uw installatie moet inpassen als-mede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor repa-ratie, want er is geen betere bescherming tijdens transport dan zijn eigen doos.Wanneer u van de ongelofelijk lange garantie van 5 jaar wilt genieten moet u wel even uw garantiebe-wijs invullen, door uw dealer laten afstempelen, één deel opsturen naar de importeur en uw deel goed bewaren bij de nota van uw leverancier. Een plek voor de RA-03 De plaats voor het apparaat moet vlak zijn, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan directe zonnestralen en sluit het niet op in een niet geventileerde ruimte.Wij raden u aan de RA-03 te gebruiken in een speciaal audiomeubel. Daarin kan hij op zijn eigen plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten. Goede audiomeubels zijn stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 in een muziekin-stallatie. U zou het niet zeggen maar een meubel kan dus in goede en kwade zin uw installatie danig beïnvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!! De bekabeling Hou de lichtnet-, digitale- en analoge signaalkabels uit elkaar. Dit vermindert de kans dat het lichtnet of de digitale informatie invloed kan uitoefenen op het analoge signaal. Ook het gebruik van hoge kwalit-eits verbindingskabels voorkomt signaalvervuiling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles van. Het aansluiten op het lichtnet De lichtnetkabel

De RA-03 gebruikt nogal wat energie, daarom adviseren wij u het apparaat niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardig lichtnetfilter op het lichtnet. Check even of de groep waarop u uw hele installatie wilt aansluiten wel ruim genoeg gezekerd is. Trek nooit de steker uit de wandcontactdoos door aan het snoer te trekken.Dit apparaat is ontworpen om aangesloten te wor-den op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijkheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos, maar ook uw onvolprezen ROTEL-dealer weet het ongetwijfeld.Extra informatie: Mocht u ooit moeten verhuizen naar een land met een ander voltage, dan is de versterker op dat ande-re voltage in te stellen. Doe deze operatie NIET zelf, maar laat hem verrichten door uw Rotel leverancier. Deze handelingen zijn voor een niet ingewijde niet van gevaar ontbloot.Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluid-sinstallatie (dus ook de RA-03) van het lichtnet te ontkoppelen. De aan/uitschakelaar

met bijbehorende indicator

Met het indrukken van de “POWER” toets op het front van de versterker, zet u het apparaat aan en gaat het lampje erboven branden. Bij nog een keer drukken gaat de RA-03 weer uit.Als u de RA-03 heeft aangezet met de aan/uitschakelaar op de voorkant kunt u hem ook aan- en uitschakelen met de “STANDBY” toets op de afstandsbediening . Zie ook pagina 9 voor meer informatie over dit onderwerp.Wenst u nog andere componenten samen met uw RA-03 aan en uit te zetten, lees dan het hoofdstukje “De 12V triggeruitgang” hierover.37 Nederlands Het aansluiten van de ingangen (zie figuur 2 voor het aansluiten)Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat. De pick-up aansluitingen

Verbindt de platenspeler met de “PHONO” ingangen van de RA-03. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aarddraad monteer deze achter het schroefje links van de schakelaar

De lijnniveau aansluitingen

Kies bij het aansluiten van de verschillende bronnen op de RA-03 de juiste ingang: “CD”, “DVD/VID-EO”, “TUNER”, “AUX 1 en 2” (alle lijningangen) voor het aansluiten van respectievelijk een cd-speler, een hi-fi videorecorder of dvd-speler, een audio/TV tuner en nog twee andere lijnbronnen.“LEFT” en “RIGHT” staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aan sluit. Wij adviseren u kabels van een beter type te gebruiken dan welke bij gemiddelde apparatuur wordt bijgeleverd. Vraag uw adviseur hierom. De verbindingen maken met een opname/ weergave apparaat

(zie figuur 2)“TAPE” is een z.g. dubbelaansluiting: twee voor opname en twee voor weergave en werken op lijnniveau. Ze zijn bedoeld voor het aansluiten van opname-apparatuur, zoals een cassettedeck, een hi-fi video-, een minidisc- of een cd-recorder.De “IN” aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De “OUT” aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Ook hier staan “LEFT” en “RIGHT” voor links en rechts. De voorversterker- uitgangen

Als extra is de RA-03 voorzien van voorver-sterkeruitgangen. Op deze uitgangen staat het signaal van de bron dat gekozen werd met de luisterkeuzeschakelaar “FUNCTION”. U kunt dit signaal gebruiken om naar een andere versterker te sturen t.b.v. “bi-amping” of voor een muziekje in een andere ruimte.Extra informatie: Veranderingen van de instellingen van de volumeregelaar, balans en de toonregeling hebben direct invloed op dit voorversterkersignaal. De luidsprekeruitgangen

en luidspreker- keuzeschakelaar

(zie figuur 2 voor het aansluiten)De RA-03 bezit twee stel luidspreker-uitgangen: één stel genaamd “SPEAKER A” en één stel genaamd “SPEAKER B” . U kunt ze naar be-hoefte in en uitschakelen met de keuzeschakelaar “SPEAKERS”

Luidsprekerkeuze Als u slechts één stel luidsprekers op de RA-03 wilt aansluiten mag de impedantie van deze luidsprekers 4Ω zijn. Als u echter twee stel luid-sprekers tegelijkertijd op de RA-03 wilt gebruiken dan mag de impedantie van iedere individuele luidspreker niet lager zijn dan 8Ω. Hoewel de opgegeven impedantie van de meeste luidsprekers verre van precies is, zal de RA-03 weinig proble-men hebben met de meeste luidsprekers. Heeft u vragen hierover: uw ROTEL-dealer is niet verder dan de telefoon. Welke luidsprekerkabel? We kunnen het wel van de daken schreeuwen: onderschat niet het belang van een goede luid-sprekerverbinding. U kunt natuurlijk gewoon draad gebruiken, maar dat is zonde van uw kostbare aanschaf. Als u er niet zoveel aandacht aan wilt schenken koop dan in ieder geval kabel die zo dik mogelijk is. Uw versterker is echter meer waard: echte hoogwaardige luidsprekerkabel. Er zijn vele soorten en kwaliteiten, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de juiste informatie over dit zeer belangrijke onderwerp voorzien. Polariteit en fase Zéér belangrijk: houdt u de fase in de gaten? Goed luidsprekerkabel is gemerkt hetzij met een tekst of met een kleur op een van de draden. Zorg dat de rode uitgang van de versterker ook met de rode of + van de luidspreker wordt verbonden. Er gaat niets stuk als u deze laatste handelingen verkeerd doet, maar de muziek gaat zo beroerd klinken!Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoeft u de draden van maar één luidspreker te verwisselen. Hoe herkent u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. tegenover elkaar. Speel een stukje muziek met veel lage tonen (b.v. orgel). De verbinding met de meeste lage tonen-reproductie is de juiste. Hoe komt dat: bij aansluiting “in fase” versterken de luidsprekers elkaar, maar “uit fase” heffen ze elkaars geluid op. De luidsprekeraansluitingen Zorg ervoor dat bij het aansluiten van de luid-sprekers alle componenten uit staan. Voor de duidelijkheid is de RA-03 uitgerust met kleurge-codeerde luidsprekeraansluitingen. U kunt er uw luidsprekerkabel al dan niet met contactmateriaal op aansluiten. Als u uw luidsprekers zonder pluggen o.i.d. aansluit, stript u dan ongeveer 1,5cm. van de luidsprekerkabel en steek deze door de aansluiting nadat u de knop van de uitgang heeft losgedraaid en draai deze dan weer (GOED) vast.Zorg ervoor dat er geen losse draadjes uitsteken, deze kunnen sluiting veroorzaken. Gebruikt u de bekende vorkjes dan kunt u deze bevestigen achter de losgedraaide draaiknoppen. Draai ze weer goed, maar niet overdreven, vast. Herhaal deze handelingen voor alle vier de draden. Gebruikt u tegen de Europese regels toch luidsprekerpluggen dan kunt u die direct in het middengat van de aansluiting steken.Extra informatie: Controleer zorgvuldig of u bij het monteren van de luidsprekerbekabel-ing geen sluiting maakt. Uw versterker vindt sluiting heel vervelend.38 RA-03 Geïntegreerde Stereo Versterker De hoofdtelefoonuitgang

Voor het solitair genieten hebben wij de RA-03 uitgerust met een hoofdtelefoonaansluiting (“PHONES”) voor hoofdtelefoons met een 6 mm plug. Bezit u er een met een 3.5 mm plug, dan heeft u een verloopsnoertje nodig. Uw leverancier heeft er vast een. Plugt u een hoofdtelefoon in, dan worden de luidsprekers NIET automatisch uitgeschakeld. Gebruikt u daar de luidsprekerkeuzeschakelaar voor. Wat u te horen krijgt door de hoofdtelefoon wordt bepaald door de luisterkeuzeschakelaar (“FUNCTION”) en/of de tape-afluisterschakelaar (“MONITOR”). Wenst u naar de bron te luisteren die aangesloten is op de tape-ingang dan zet u de tape-afluisterschakelaar op “TAPE”. In alle andere gevallen laat u deze schakelaar op “SOURCE” staan en kiest u de bron met de luisterkeuzeschake-laar “FUNCTION” of met de betreffende toetsen op de afstandsbediening.Extra informatie: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons nogal wat kan verschillen, adviseren wij u bij het inschakelen van een hoofdtelefoon het volume terug te draaien. De bedieningsorganen De volumeregelaar

De “VOLUME” regelaar regelt het volume van beide kanalen tegelijk: rechtsom vermeerdert- en linksom vermindert het volume. Op de RR-AT94 drukt op de bovenkant van de toets “VOLUME” om het niveau te verhogen en op de onderkant om het niveau te verlagen. De balansregeling

Met de “BALANCE” regelaar kunt u de relatieve luidheid van de kanalen instellen. Rechtsom draaien doet het stereobeeld naar rechts verhuizen en linksom naar links. Is alles bij u ok en staat het ste-reobeeld goed gepositioneerd tussen de luidsprek-ers, dan staat deze regelaar in het midden. De toonregeling aan/uit schakelaar “TONE”

Om een zo puur mogelijke weergave mogelijk te maken hebben we de toonregeling uitschakelbaar gemaakt. Wanneer de schakelaar “TONE” op “OFF” staat is dat het geval. Laat de schakelaar zo staan als u geen toonregeling gebruikt. Zet deze schakelaar op “ON” wanneer u de toon-balans wenst te beïnvloeden d.m.v. één van de toonregelaars. De lage- en hogetonenregeling

Wanneer u de aan/uit schakelaar van de toon-regeling op “ON” heeft staat kunt u d.m.v. de lage- en hogetonenregelaars de toonbalans beïnvloeden. Naar rechts draaien vanuit de middenstand vermeerdert het lage of hogetonen aandeel, naar links draaien vermindert het lage of hogetonen aandeel.Een goed samengestelde hi-fi installatie klinkt meestal het best zonder ingrijpen middels de toonregeling. Gebruik deze dan ook met mate. Wees vooral voorzichtig met het rechtsom draaien u kunt daarmee uw versterker en luidsprekers danig van streek maken! De luisterkeuzeschakelaar “funtion”

Met de luisterkeuzeschakelaar “function” kiest u de bron waarnaar u wenst te luisteren. Monitor control

Wanneer de monitor control schakelaar zich in de Source positie bevindt, bepaalt de stand van de fun-tion schakelaar naar welke bron u luistert, en welk signaal er op de “pre out” uitgang aangeboden wordt. Wenst u naar het apparaat te luisteren wat aangesloten is op de tape aansluiting, dan moet de monitor control schakelaar zich in de tape positie bevinden, dit signaal zal dan tevens op de “pre out” uitgang staan. De stiltetoets “MUTE”

U kunt middels de afstandsbediening de versterker acuut het zwijgen opleggen door op “MUTE” te drukken. Drukt u nogmaals op deze toets dan herneemt de muziek zich weer op het oude gelu-idsniveau. Tijdens het zwijgen knippert het lampje in de volumeregelaar van de versterker. De infrarood in- en uitgangen De externe afstandsbedieningsingang

Deze 3.5mm miniplug aansluiting kan commando’s ontvangen van een industriestandaard infrarood ontvanger (o.a. Xantech), die ergens in een ruimte geplaatst wordt. Deze mogelijkheid kan zeer waardevol zijn als u uw installatie in een gesloten meubel geplaatst heeft waar geen infrarood sig-nalen naar binnen kunnen treden. Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat u daarvoor moet aanschaffen.Extra informatie: De infrarood signalen van de “EXT REM IN” kunnen doorgestuurd worden naar broncomponenten, door gebrui-kmaking van externe infraroodzenders die aangesloten worden op de “IR OUT” aansluit-ingen van de RA-03. Uitgang met het afstandsbedi eningssignaal

Deze twee uitgangen sturen signalen die ont-vangen worden door EXT REM IN naar een infraroodzender welke zijn commando’s weer doorgeeft aan andere broncomponenten of naar ROTEL bronnen met een dergelijke afstandsbedi-eningsingang. Ook deze mogelijkheid kan zeer waardevol zijn als u uw installatie in een gesloten meubel geplaatst heeft waar geen infrarood sig-nalen naar binnen kunnen treden.Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat u daarvoor moet aanschaffen.Extra informatie: De “EXT REM IN” aansluiting ernaast, is bedoeld voor aansluit-ing van een extern infraroodoog als de RA-03 geplaatst wordt onbereikbaar voor de afstandsbediening en dus alleen bedoeld voor de eerste zone.39 Nederlands De 12V TRIGGER uitgang

Er bestaat apparatuur die middels een 12 volts triggersignaal op afstand aan/uit gezet kunnen worden. De aansluiting “12V TRIGGER OUT” geeft dat signaal. Wanneer u de RA-03 aanzet komt het signaal op deze aansluiting en brengt het betreffende component tot leven. Zet u de RA-03 weer uit (STAND-BY) dan gaat ook dat apparaat weer uit. Het beveiligingscircuit

In de RA-03 hebben we zowel een thermisch- als een stroombeveigingscircuit ingebouwd die de versterker moeten vrijwaren tegen schade door extreme omstandigheden en/of foute bediening. Deze circuits bevinden zich geheel buiten de signaalweg en oefenen dus geen enkele invloed uit op de geluidsprestaties. In tegendeel zelfs, de circuits houden alleen maar de temperatuur van de uitgangstransistoren nauwlettend in de gaten en zetten de versterker uit wanneer de warmte boven een bepaalde waarde uitkomt. Hoogstwaarschijnlijk zult u deze beveiligingscircuits nooit in werking zien treden, maar mocht er een dergelijke situatie zich voordoen, dan stopt de versterker met spelen en het lampje op de voork- ant zal oplichten. Als dat gebeurt, zet dan de versterker voor een paar minuten uit om hem af te laten koelen en probeer er vervolgens achter te komen wat de reden van het in werking treden van de beveiliging is geweest. Als u nu de versterker weer aanzet zal de alarmsituatie automatisch worden opgeheven en het lampje op de voorkant zal uit zijn. Meestal worden beveiligingscircuits geactiveerd door foute bedrijfsomstandigheden zoals sluiting in luidsprekerbedrading of onvoldoende ventilatie van de eindtrappen. Heel zelden is een hoge inductie of een extreem lage impedantie daarvan de oorzaak. Gebeurt het vaak dat het beveiligingscircuit wordt geactiveerd en bent u niet instaat de oorzaak te lokaliseren en te corrigeren, neem dan contact op met uw Rotel leverancier. Wat te doen bij problemen? Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbind- ingsmateriaal of een verkeerde stand van de knoppen/schakelaars. Technische gegevens Continu vermogen 2x60 watts (20-20-000 Hz. verv. < 0.03% bij 8Ω)Harmonische verv. (THD) (20-20.000Hz.) < 0.03% bij vol vermogen half vermogen of 1 wattIntermodulatievervorming (60 Hz:7 kHz, 4:1) < 0.03% bij vol vermogen half vermogen of 1 wattFrequentiebereik Pick-up ingang: 20-15.000 Hz. ±0.3 dB Lijningangen: 10-100.000 Hz. +1, –3 dBDempingsfactor (20-20.000 Hz. bij 8Ω) 180Ingangsgevoeligheid/impedantie Pick-up ingang MM 2.5mV, 47kΩ Lijningangen 150mV, 24kΩOverbelasting Pick-up ingang (MM) 180 mV Lijningangen 5VVoorversterkeruitgang/imp. 1V/470 Toonregeling laag/hoog: ± 6 dB bij 100 Hz./10 kHz.Signaal/Ruisverhouding (IHF A netwerk) Pick-up ingang MM 80dB Lijningangen 100dBNetspanning (Europese uitvoering) 230Volts/50Hz.Opgenomen vermogen 300 Watts; 36 Watts - Idle; 3.7 Watts - StandbyAfmetingen (bxhxd) 435x92x342mm.Hoogte Voorpaneel (voor rackmontage) 80 mmNetto gewicht 7.7kgGegevens en ontwerp zijn voorbehouden. Controleer bij niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Heeft u b.v. last van brom, controleer dan of dat altijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem bij die bepaalde bron dus). Bent u echt niet instaat om geluid uit de RA-03 te krijgen, volgt u dan onderstaande suggesties: De lichtnetindicator werkt niet De lichtnet-indicator gaat branden zodra de RA-03 op het lichtnet is aangesloten en u het apparaat heeft aangezet. Doet de indicator het niet, controleer dan de lichnetaansluiitng waarop de RA-03 is aangesloten met een ander elektrisch apparaat, een schemerlamp o.i.d. Het vervangen van de zekering Ontdekt u met de schemerlampproef dat er wel degelijk spanning staat op de door u gebruikte wandcontactdoos en de lichtnet-indicator doet het nog steeds niet, dan kon de interne zekering van de RA-03 wel eens ter ziele zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren. Hij geeft geen geluid Het indicator-lampje brandt wel, maar u hoort nog steeds niets. Controleer dan of de verbind- ingen tussen de gekozen bron en de RA-03 o.k. zijn. Controleer of de luister keuzeschakelaar “LISTENING” in de juiste stand staat. Hoe is de kwaliteit van de verbindingen tussen de RA-03 en de luidsprekers? Na al deze controles moet ‘ie het doen. Zo niet: u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.40 RA-03 Integrerad Stereoförstärkare VIKTIGA SÄKERHETSINSTRUKTIONER VARNING! För att undvika elektriska stötar, brand m.m.
