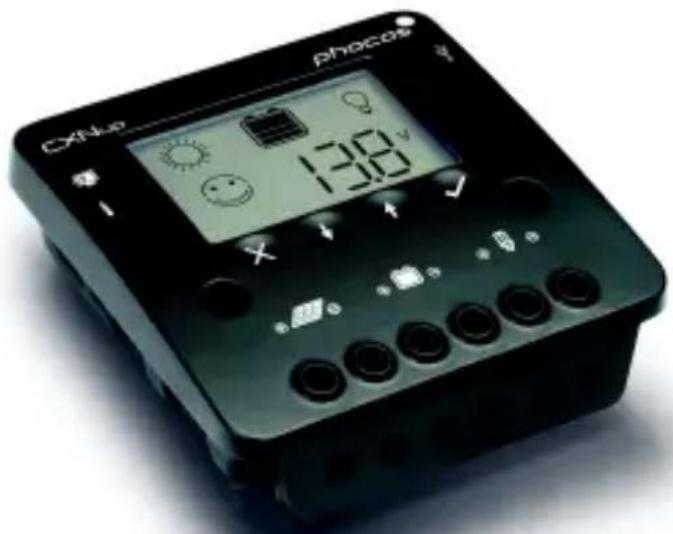

CXNup 20 - Chargeur de piles Phocos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de charge solaire
Marque	Phocos
Modèle	CXNup 20
Dimensions (L x H x P)	101 x 103 x 32 mm
Poids	179 g
Tension du système	12 / 24 V, reconnaissance automatique
Courant maxi. de charge	20 A (dans l'aire de sécurité)
Courant maxi. de débit	20 A (dans l'aire de sécurité)
Types de batterie supportés	Plomb-acide (GEL, AGM, liquide), LiFePO4
Algorithme de charge	4 étages PWM pour plomb, 2 étages pour LiFePO4, avec compensation de température
Port USB	5,0 V; 1500 mA max
Détecteur de température externe	Oui (NTC), adapte la tension de charge
Enregistreur de données	2 ans de données (Ah charge/débit, SOC)
Affichage	Écran LCD, touches de navigation
Protection	Inversion polarité, court-circuit, surintensité, sur/sous-tension, surchauffe
Consommation propre au repos	< 4 mA
Section de câble recommandée	Batterie : 6 mm², panneaux et charges : min 6 mm²
Température ambiante	-40 à +50 °C
Altitude maxi.	4000 m au-dessus du niveau de la mer
Type de protection	IP20
Entretien et nettoyage	Aucune maintenance requise ; dépoussiérer avec un chiffon sec
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV

FOIRE AUX QUESTIONS - CXNup 20 Phocos

Quel type de batterie puis-je utiliser avec le régulateur CXNup 20 ?

Le régulateur supporte les batteries plomb-acide (GEL, AGM, liquide) et LiFePO4. Le type par défaut est GEL/AGM ; vous pouvez le modifier via le menu 'TYP'.

Comment brancher correctement le régulateur ?

Suivez l'ordre : 1) Batterie (respecter polarité + et -), 2) Panneaux photovoltaïques, 3) Charges. Pour débrancher, inversez l'ordre. Installez toujours un fusible côté batterie (30 A recommandé pour CXNup 20).

Que faire si l'écran affiche 'C Err' ?

Ce code indique que le détecteur de température NTC n'est pas connecté ou est défectueux. Branchez-le correctement sur le connecteur prévu.

Le port USB peut-il charger des smartphones ?

Oui, le port USB fournit 5 V et jusqu'à 1500 mA, suffisant pour recharger la plupart des téléphones portables et petits appareils.

Comment régler la tension de déconnexion basse tension (LVD) ?

Allez dans le menu 'Set' > 'Mod' pour choisir le mode : 'CUR' (adapté au courant SOC) ou 'V' (tension fixe). Ensuite réglez la valeur dans 'LVD' entre 11,0 et 12,0 V (12 V) ou doublez pour 24 V.

Comment accéder aux données enregistrées ?

Depuis l'écran de défilement, appuyez sur 'Echappement', sélectionnez 'LOG' avec les flèches, puis validez. Vous pouvez consulter les valeurs quotidiennes, mensuelles et totales des Ah charge, Ah consommateurs et SOC.

Le régulateur émet un bip, que signifie-t-il ?

Les bips indiquent un changement de l'état de charge (SOC) : 1 bip à 70-90 %, 3 bips à 30-70 %, 5 bips à 10-30 %, 25 bips à 0-10 %. Après 25 bips, les charges sont coupées automatiquement.

Puis-je utiliser une batterie LiFePO4 avec ce régulateur ?

Oui, sélectionnez le type 'LFP' dans le menu 'TYP'. Le régulateur utilisera un algorithme de charge à deux étages avec des tensions adaptées (14,0/28,0 V). Notez que la protection contre les températures extrêmes est active.

Que faire si la batterie se décharge rapidement ?

Vérifiez si la capacité de la batterie est correctement réglée dans le menu 'CAP' (5-5000 Ah). Assurez-vous également que les consommateurs ne dépassent pas le courant maxi et que la batterie est en bon état.

Puis-je utiliser le régulateur en extérieur ?

Non, le régulateur est classé IP20 et doit être installé à l'intérieur, à l'abri de l'humidité et des rayons directs du soleil. La température ambiante admissible est de -40 à +50 °C.

MODE D'EMPLOI CXNup 20 Phocos

Manuel de l'utilisateur

CID: 181819610

User Manual

Manuel de l'utilisateur

1 - 2 1

22 - 40

41-61

62 - 82

83 - 102

103-121

Merci d'avoir acheté un produit Phocos ! Veuillez lire avec attention toutes les instructions avant d'utiliser le produit. Votre nouveau régulateur de charge CX Nupest un appareil de pointe qui a été développé conformément aux normes techniques les plus récentes. Il présente un certain nombre de caractéristiques remarquables, telles que :

■ Écran convivial à cristaux liquides pour l'affichage de l'état du système ■ Algorithme de charge à quatre étages PWM avec compensation de température intégrée pour batterie plomb et algorithme de charge à deux étages pour batterie LiFePO4 ■ Protection électronique totale ■ Fonction éclairage de nuit programmable ■ Port de chargement USB ■ Enregistreur de données pendant deux ans avec exportation des données ■ Indication de l'état de charge de la batterie ■ Détection de touches actives assurent un fonctionnement durable

Consignes de sécurité importantes

Ce manuel contient des instructions importantes qui doivent être scrupuleusement suivies lors de l'installation, du fonctionnement et de l'entretien du régulateur de charge solaire CXNup. RISQUE D'INCENDIE : VEUILLEZ FIXER LE DÉTECTEUR DE TEMPÉRATURE À LA BATTERIE.

Type de batterie : plomb-acide (GEL, AGM, ouverte), LiFePO4

Tension nominale de la batterie : 12 V ou 24 V

Fusible de la batterie : Utilisez un fusible à action rapide avec une valeur de coupure minimale de 1000 A du côté de la batterie. Nous recommandons l'utilisation d'un fusible à action rapide (fusibles pour voitures, par exemple) à installer le plus près possible du bornier de la batterie. Le courant nominal doit correspondre au maximum à 1,5 fois le courant nominal du régulateur de charge. Veuillez respecter le courant nominal maximum du système de gestion des batteries lorsque vous utilisez des batteries LiFePO4.

Veuillez ne pas démonter ni essayer de réparer par vous-même un produit Phocos. Les régulateurs de charge Phocos ne contiennent aucune pièce pouvant être réparée par

l'utilisateur. Veillez en outre à respecter scrupuleusement toutes les instructions qui concernent

les fusibles et les disjoncteurs externes.

Remarques concernant l'entretien et l'installation

Lors de l'installation ou d'opérations effectuées sur le système photovoltaïque, veillez à débrancher d'abord les panneaux photovoltaïques du régulateur de charge afin d'éviter tout endommagement du régulateur!

Veuillez également vérifier que tous les raccordements de câbles et de fils sont suffisamment serrés au niveau des bornes de connexion pour éviter de mauvaises connexions ou des connexions desserrées pouvant provoquer une surchauffe.

Veuillez également installer un fusible ou un disjoncteur près de la batterie avant d'installer ou de régler l'appareil!

Le régulateur doit être installé et utilisé uniquement dans un endroit sec.

Risques liés à la haute tension

Le fonctionnement de cet appareil peut générer une haute tension pouvant causer des blessures graves, voire mortelles en cas d'installation ou d'utilisation non conforme de l'appareil.

Les panneaux photovoltaïques peuvent générer des tensions continues élevées! Vérifiez que tous les câbles soient toujours correctement raccordés aux bornes prévues. Une décharge électrique peut entraîner la mort. De manière générale, toute décharge électrique présente un risque pour votre santé.

Marquage ce

Le présent produit est conforme aux normes CE.

Description des fonctions

Le régulateur de charge protège la batterie contre les risques de surcharge liés aux panneaux solaires et de décharge profonde liés aux charges. Le processus de chargement s'effectue en plusieurs étapes qui incluent l'adaptation automatique à la température ambiante. ■ Le régulateur de charge ajuste automatiquement à la tension du système en 12 V ou 24 V. Le régulateur de charge est équipé d'un écran convivial à cristaux liquides, de paramètres programmables et de nombreuses fonctions de sécurité.

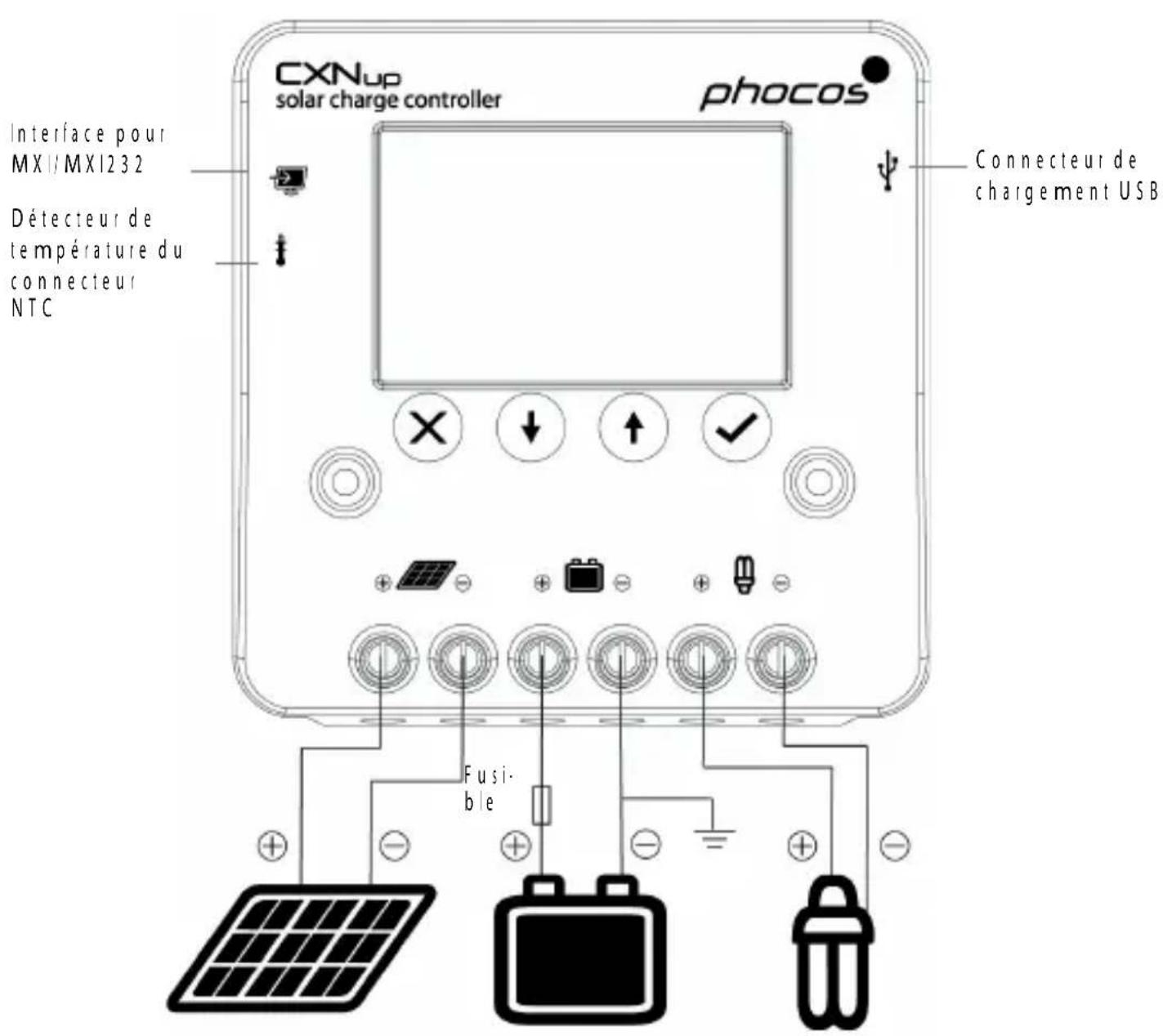

Branchement et mise à la terre

Le régulateur de charge doit impérativement être installé à l'intérieur, à l'abri de l'humidité et des rayons directs du soleil. En aucun cas il ne doit être installé dans un endroit humide, tel qu'une salle de bain. Lors de son fonctionnement, la température du régulateur augmente. Il est donc important de l'installer uniquement sur une surface non inflammable.

Raccordez le régulateur en suivant les étapes décrites ci-dessous afin d'éviter les erreurs d'installation.

■ Respectez les étapes de branchements suivantes lors de la mise en service du système : 1. Branchez la batterie au régulateur de charge en respectant les polarités | + et - |. 2. Raccordez les panneaux photovoltaïques au régulateur de charge en respectant les polarités (+ et -). 3. Raccordez les charges au régulateur de charge en respectant les polarités | + et - |. Pour débrancher le régulateur de charge, suivez ces mêmes instructions en sens inverse!

■ Pour éviter tout risque de tension sur les câbles, raccordez d'abord le fil au régulateur, avant de le relier à la batterie et aux panneaux photovoltaïques. Cependant pour le consommateur, il convient de tout d'abord brancher les fils sur le consommateur avant de le raccorder au régulateur.

■ La dimension minimale recommandée pour les câbles est de : CXNup 10 : 4 mm ²; CXNup 20 : 6 mm ², CXNup 40 : 10 mm ²

Vérifiez en outre à ce que le câble qui relie la batterie au régulateur de charge soit le plus court possible.

■Vérifiez que les bornes négatives du régulateur CXNup soient raccordées entre elles et, par conséquent, qu'elles aient le même potentiel électrique. Si une mise à terre est requise, elle doit toujours être effectuée sur les fils négatifs.

■ Pour le raccordement de charges inductives (moteurs, relais, etc.), une diode de roue libre doit être connectée en parallèle à la sortie de charge dans le sens de blocage.

- À cause de leurs courants d'appel très élevés, les onduleurs sinusoidaux de grande taille doivent toujours être connectés directement à la batterie.

NOTE: Prenez en compte les recommandations du fabricant de votre batterie. Nous recommandons vivement de brancher un fusible directement sur la batterie afin d'éviter tout court-circuit au niveau du câblage de celle-ci. Le fusible utilisé doit être adapté au courant nominal du régulateur de charge : 15 A pour le CXNup 10, 30 A pour le CXNup 20 et 50 A pour le CXNup 40.

Mise en marché du régulateur de charge

Autocontrôle

Dès que le régulateur est alimenté par la batterie, il lance un autocontrôle de routine. Puis l'affichage passe en fonctionnement normal.

Tension du système

Le régulateur de charges ajuste automatiquement à la tension du système en 12 V ou 24 V. Dès que la tension dépasse 18,0 V au démarrage, le régulateur passe automatiquement en 24 V. Si la tension de la batterie ne se situe pas dans la plage normale de fonctionnement au démarrage, cela est signalé sur l'écran d'affichage (voir chapitre « Description des erreurs »).

Type de batterie

Le régulateur est préréglé pour fonctionner avec des batteries plomb-acide comportant des électrolytes solides (de type GEL ou AGM). Si vous avez l'intention d'utiliser une batterie plomb-acide avec des électrolytes liquides, vous pouvez modifier les caractéristiques de charge (voir « Réglages »). Si vous voulez utiliser une batterie LiFePO4, vous pouvez également adapter les caractéristiques de charge (voir « Réglages »). La charge d'égalisation est alors activée. En cas de doute, veuillez contacter votre distributeur.

Recommandations d'utilisation

Le régulateur chauffe lorsqu'il fonctionne normalement.

Le régulateur ne requiert ni entretien, ni maintenance. Enlevez la poussière avec un chiffon sec. Il est important que la batterie soit fréquemment chargée jusqu'à pleine capacité au moins une fois par mois. Le cas échéant, elle sera endommagée de façon irrémédiable. Une batterie ne peut être entièrement chargée si trop d'énergie est consommée au cours de son chargement. Ceci est à garder en mémoire, en particulier si vous installez des consommateurs supplémentaires.

Fonctions d'affichage en cours de fonctionnement normal

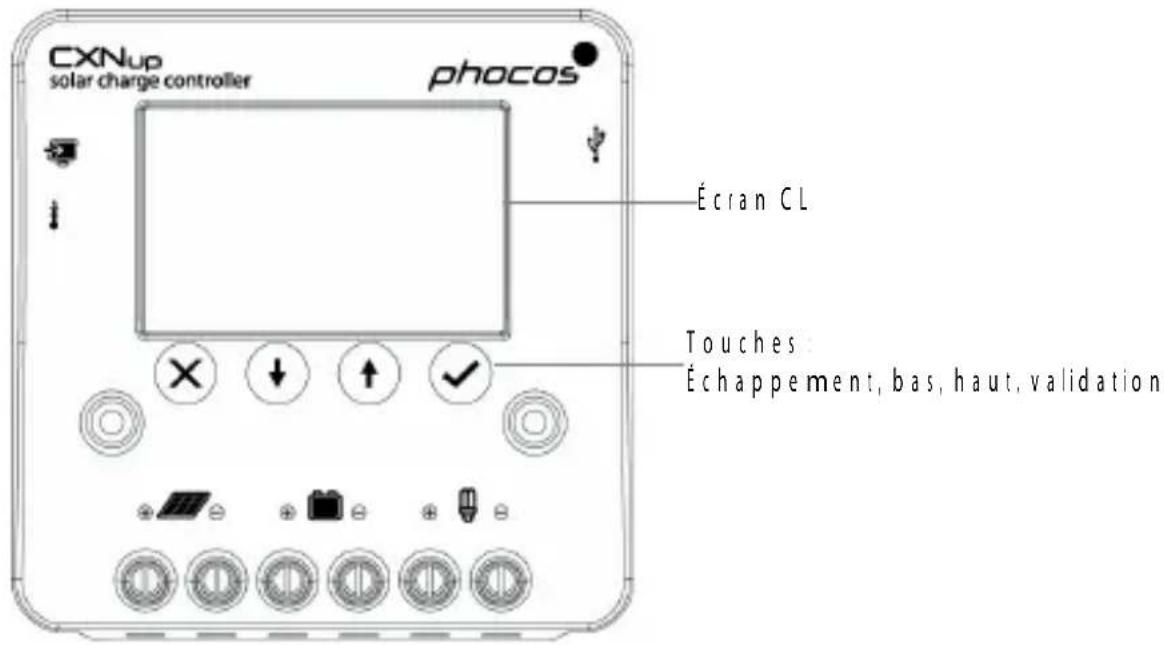

Le régulateur de charge est équipé d'un écran à cristaux liquides et d'un dispositif d'alerte sonore.

En fonctionnement normal, le régulateur de charge indique l'état de charge de la batterie et la charge provenant des panneaux photovoltaïques. Tout changement de l'état de charge [SOC] vers un statut inférieur est en plus indiqué par un signal sonore.

Symboles d'affichage

Symbole État et fonction Symbole État et fonction
	Système OK Consommateurs OK
	Le système n'est pas OK iérreur ou videl		Le courant de débit circule
	Allumé : Détection du jour et chargement		Déconnexion tension basse
	Cignote avec 'C : PWM due à la protection surchauffe
	Nuit	Su	ité des consommateurs

Valeur d'intensité du courant

Lécran CL fera défiler les différentes valeurs d'intensité du courant ci-dessous après mise en marche. Vous pouvez arrêter le défilement des valeurs à l'aide de la touche « validation » | √ et le reprendre en utilisant les touches « bas » et « haut ».

Tension batterie

État de charge

Ampères-heures des consommateurs

Courant du panneau Courant de débit Ampères-heures du panneau solaire

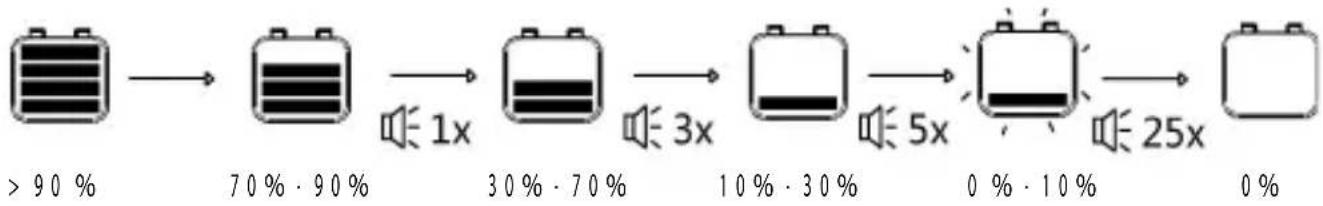

État de charge et signaux sonores

Le pourcentage correspond à l'énergie disponible jusqu'à la déconnexion basse tension liée à un chargement complet de la batterie. Tout changement de l'état de charge (SOC) vers un statut inférieur est indiqué par un signal sonore.

Les consommateurs sont débranchés automatiquement environ 1 minute après une série de 25 signaux sonores.

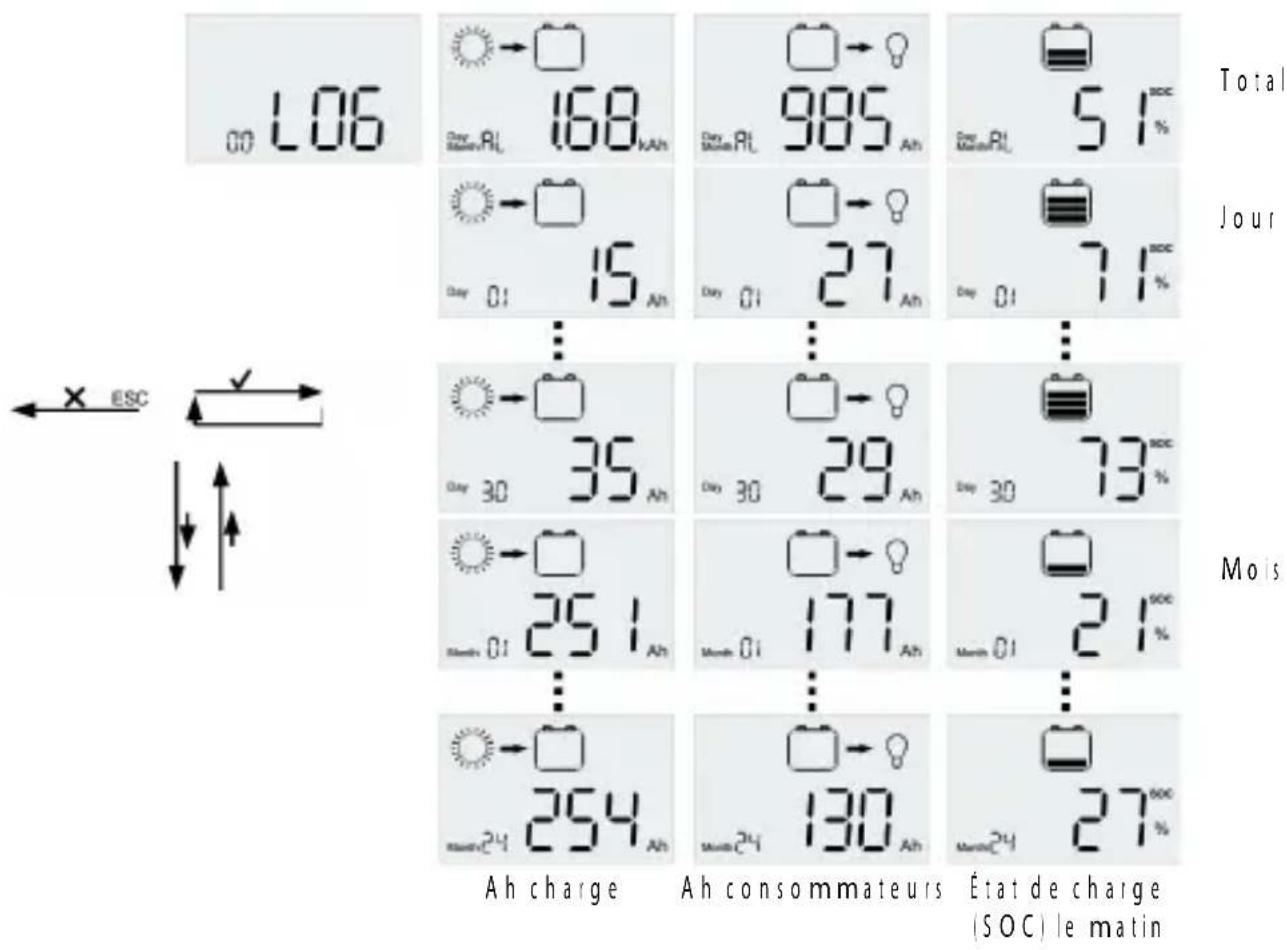

Historique des données

Le régulateur de charge a un enregistreur de données portant sur deux ans. Appuyez sur le bouton « échappement » (X) lorsque l'écran CL fait défiler les valeurs actuelles. Le menu du régulateur de charge s'ouvrira. Sélectionnez « LOG » à l'aide des flèches et appuyez sur « validation » pour entrer dans le menu de l'enregistreur de données. Vous pouvez obtenir les Ah charge, les Ah consommateurs et l'état de charge le matin, sous forme de valeur journalière pour un mois, de valeur mensuelle pour deux ans et de valeur totale.

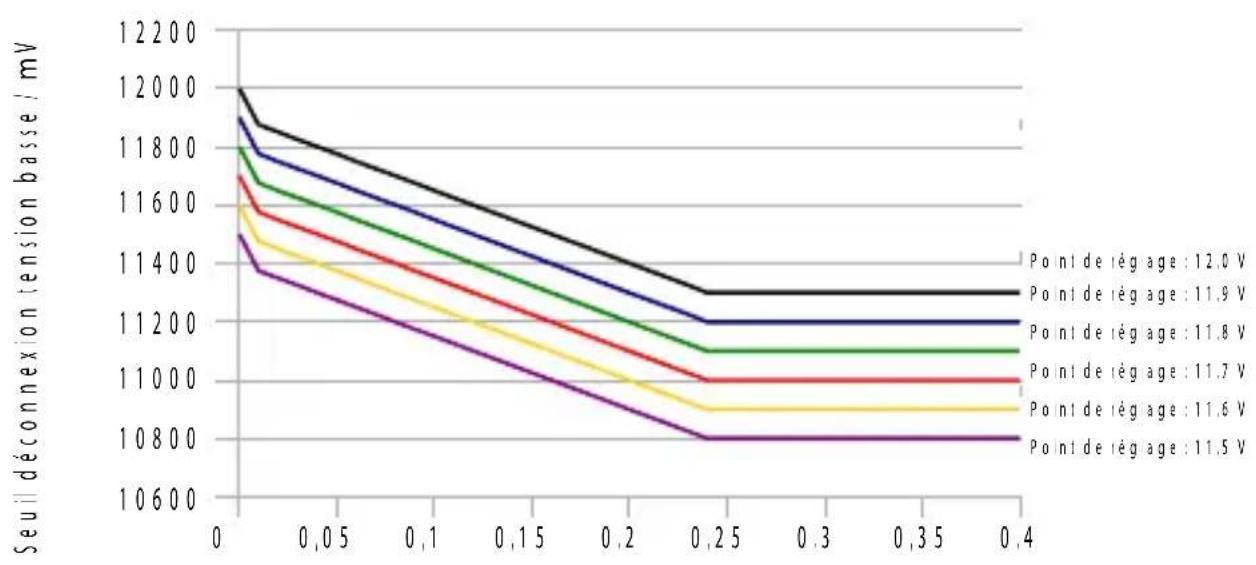

Fonction de déconnexion tension basse

Le régulateur a deux modes différents pour protéger la batterie de la décharge profonde : Mode 1 LVD |déconnexion tension basse| adapté au courant l'état de charge, SOC): Le niveau de déconnexion des charges lorsqu'il n'y a pas de courant de décharge peut être fixé entre 11,5 / 23,0 V et 12,0 / 24,0 V. La tension de déconnexion dépend de la tension, du courant de décharge et de la capacité de la batterie. Pour un courant nominal de décharge 10,1 C/h : 11,15 / 22,3 V à 11,65 / 23,3 V. Capacité de la batterie : 10 Ah - 5000 Ah

Le mode 1 LVD | déconnexion tension basse selon le courant, l'état de charge, SOC est le réglage standard.

Courant de décharge / capacité de la batterie

Mode 2 tension : Le niveau de déconnexion des consommateurs peut être réglé entre 11,0 / 22,0 V et 11.5 / 23,0 V. Il est appropriés des consommateurs de contournement puisent du courant directement de la batterie. Ce mode permet un point de déconnexion plus bas. La batterie a une décharge plus profonde, ce qui peut raccourcir la durée de vie de la batterie.

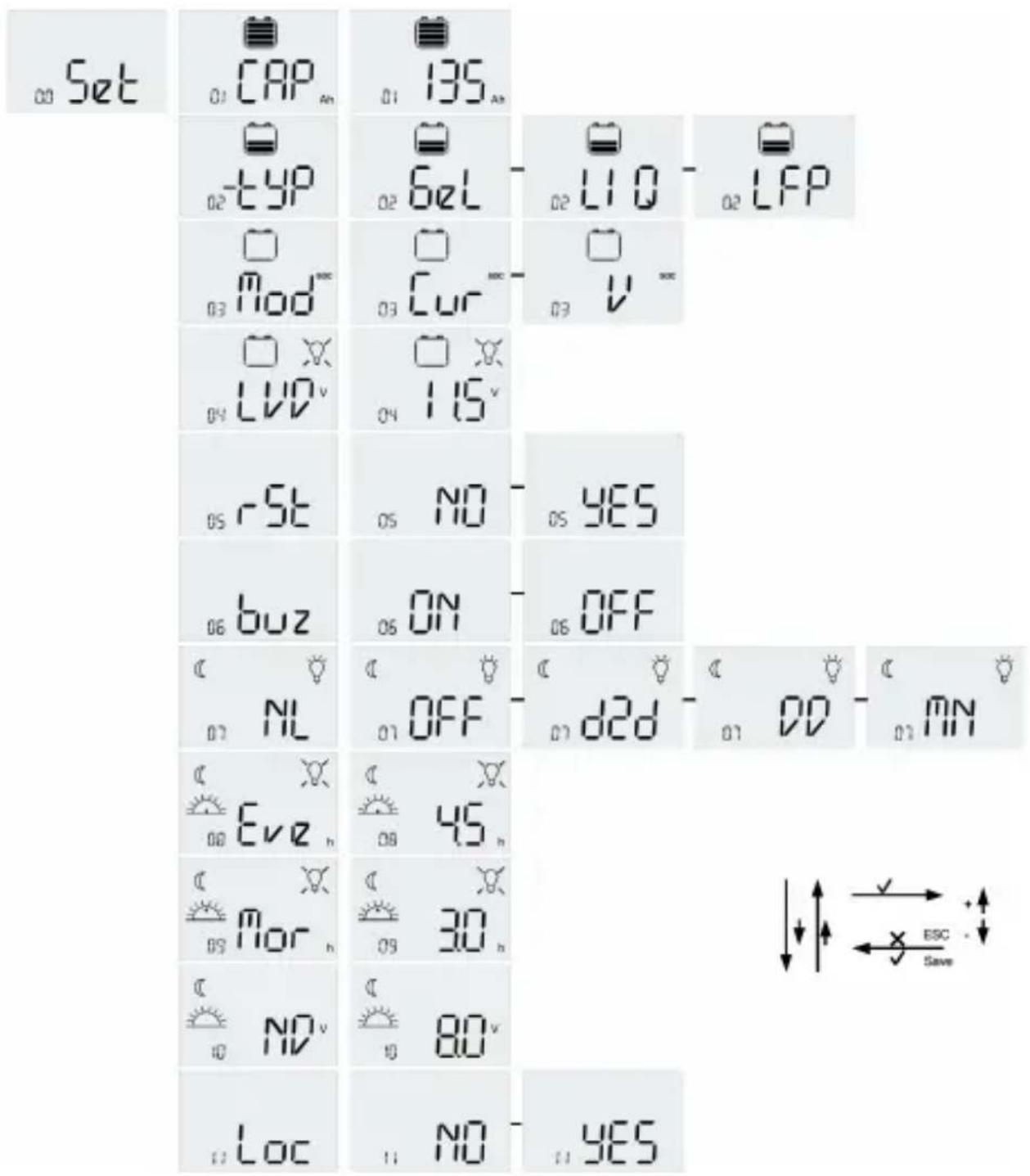

Régimes

Le CXNup dispose de quatre touches |X = échappement, bas, haut, √ = validation| qui permettent de naviguer dans le menu et d'adapter les réglages. En appuyant sur la touche

validation (√) durant 5 secondes, vous pouvez allumer ou éteindre les consommateurs. Pour accéder au menu, appuyez sur la touche échappement (X) et naviguez entre les menus « LOG » [journal] et « Set » [réglages] à l'aide des flèches (haut et bas). Pour modifier les réglages, allez dans le menu « Set » en appuyant sur la touche validation (√). Naviguez jusqu'à la valeur souhaitée à l'aide des flèches (haut et bas). Appuyez sur le bouton validation (√) pour modifier la valeur (la valeur sélectionnée clignote). Modifiez la valeur à l'aide des flèches (haut et bas) et enregistrez les modifications en appuyant à nouveau sur validation (√) (la valeur clignote rapidement durant une seconde pour confirmer la modification) ou retournez dans le menu « Set » sans enregistrer la valeur modifiée en appuyant sur le bouton échappement (X). Les réglages du menu sont affichés à l'écran CL du régulateur comme suit. Tension pour systèmes 12 V. Pour des systèmes 24 V, doublez les valeurs de tension.

1. Capacité de la batterie, menu « CAP » : Réglez la capacité de la batterie 5... 5000 Ah | standard : courant nominal x 10h |
2. Type de batterie, menu « typ » : Réglez le type de batterie « GEL », « LIQ » et « LFP » pour batterie GEL, liquide et LiFePO4
3. Mode LVD menu « Mod » : Réglez le mode LVD comme adapté au courant | SOC | « CUR » (seul type de batterie : Gel / liquide) ou « V » (tension fixe)
4. Menu LVD : LVD : 11,0 V... 11,5 V [réglage par défaut 11,0 V] / SOC : 11,5 V... 12,0 V [réglage par défaut 11,9 V] [seul type de batterie : Gel / liquide]
5. Menu « rSt » : Restaurer les réglages par défaut : YES |oui|, NO |non|
6. Menu « buz » : alarme ON | allumée |, OFF | éteinte |
7. Menu « NL » : Mode éclairage de nuit : OFF (éteint), D2D [du crépuscule à l'aube], MN | milieu de la nuit, DD [crépuscule et aube]
8. Menu « Eve » : Heures de soirée 0 h... 20 h (réglage par défaut 0 h) | Mode éclairage de nuit seul : Milleu de la nuit / crépuscule et aube |
9. Menu « Mor » : Heures de matinée 0 h... 20 h (réglage par défaut 0 h) | Mode éclairage de nuit seul : Milieu de la nuit / crépuscule et aube |
10. Menu « ND » : Niveau de détection de la nuit 1,5 V... 10,0 V | réglage par défaut : 8,0 V |
11. Menu « Loc » : Verrouillage des paramètres YES (oui), NO (non)

Dispositifs de sécurité

	Bornes PV	Bornes de la batterie	Bornes des consommateurs
Polarité inversée Protégées Avertisseurs	sonore Protégées (1)
Court-circuit (2) Protégées Protégées (3)	Arrêt immédiat
Surintensité .... Arrêt avec un délai (4)
Courant inversé Protégées ....
Surtension Max. 50 V Max. 50 V Arrêt au-delà de 15,5 / 31,0 V
Sous-tension ....		Arrêt
Surchauffe	Réduction du courant de charge en cas de surchauffe et extinction des charges si la température atteint un niveau élevé.

Le régulateur est équipé d'un dispositif d'autoprotection, mais les charges branchées peuvent être endommagées. |2| Court-circuit : >4 x - 6 x le courant nominal. [3] La batterie doit être protégée par un fusible pour ne pas être définitivement endommagée en cas de court-circuit. |4| >150 % du courant nominal : déconnexion au bout de 2 secondes

200 % du courant nominal : déconnexion au bout de 3 secondes

AVERTISSEMENT : La combinaison de différentes sources d'erreurs peut endommager le régulateur. Pour cette raison, veillez à corriger toute erreur avant de poursuivre les étapes de branchement du régulateur!

Port USB

Le port USB permet de fournir 5 V pour des petites applications comme le rechargement de téléphones portables, d'ordinateurs portables et de petits lecteurs de musique consommant jusqu'à 1500 mA de courant.

AVERTISSEMENT : Ne branchez pas le dispositif de rechargement sur d'autres bornes! Le contact négatif du port USB est connecté à la borne négative de la charge.

Interface et enregistreur de données avec MXI/MX1232 et CXLink

Le régulateur est équipé d'une interface de série qui peut être connectée à un ordinateur via l'adaptateur interface optionnel MXI/MX1232 (voir le manuel de l'adaptateur interface pour de plus amples détails) et le logiciel CXLink. Le régulateur CXNup comporte un enregistreur de données incorporé. L'enregistreur de données enregistre jusqu'à deux ans de données sur le rendement de votre système photovoltaïque, dont la charge Ah, les consommateurs Ah et l'état de charge le matin, etc. Le rendement du système peut aisément être analysé à l'aide de l'historique, ce qui vous aide à mieux connaître votre système photovoltaïque. Vous pouvez accéder à l'enregistreur de données du CXNup depuis un ordinateur grâce au MXI/MX1232 et au logiciel d'application CXLink. Ce dernier permet de lire et d'afficher les données de rendement.

Détecteur externe de température

À l'aide du détecteur externe de température |type NTC|, le CXNup peut mesurer la température de la batterie et ajuster la tension de charge en conséquence, ce qui accroît la durée de vie de la batterie.

AVERTISSEMENT : La longueur maximale de tous les câbles de capteur et de transmission de données est de 10 m. Les câbles plus longs annulent la conformité CE et la garantie du produit.

Description des erreurs

Erreur Affichage Cause Solution
Les consommateurs ne sont pas alimentés		La batterie est faible	La chargesera reconnectée dès que la batterie sera rechargée.
		Protection surchauffe	Éteignez tous les consommateurs. Le régulateur rallumeral charge automatiquementorsque la température sera plus basse.
Les consommateurs ne sont pas alimentés		Tension batterie trop élevée |>15,5 / 31.0 V|	Vérifiez sid'autres sources surchargent la batterie. Si ce n'est pas le cas, le régulateurest endommagé.
		Les câbles ou le fusible de la batterie sont endommagés, la batterie présente une résistance élevée.	Vérifiez les câbles de la batterie, le fusible et la batterie.
Les consommateurs ne sont pas alimentés	intensité	des consommateurs	Éteignez tous les consommateurs. Supprimez le court-circuit Le régulateur relancera automatiquement la charge aubout d'une minute max.
La batterie se vide après une brève période		La capacité de la batterie est faible	Changez la batterie
La batterie ne se recharge pas durant la journée		Panneau solaire mal branché ou polarité inversée	Branchez le panneau solaire correctement / corrigez la polarité inversée
La polarité de la batterie est inversée		La polarité de la batterie est inversée lavertisseur sonore en marchel	Corrigez la polarité inversée
La polarité du panneau solaire est inversée		La polarité du panneau solaire est inversée lavertisseur sonore en marchel	Corrigez la polarité inversée
« 'C Err » clignote		Le détecteur de température n'est pas connecté	Connectez le détecteur de température NTC
Les consommateurs ne sont pas alimentés		La batterie est en mauvais état	Remplacez la batterie par une nouvelle
Les consommateurs ne sont pas alimentés et ne se chargent pas		Protection surchauffe LiFePO4	Le régulateur ralumeral charge automatiquement lorsque la température de a batterie LiFePO4 sera plus basse
Les consommateurs ne sont pas alimentés et ne se chargent pas		Protection température basse LiFePO4	Le régulateur ralumeral charge automatiquement lorsque la température de a batterie LiFePO4 sera plus élevée.

Fiche technique

Note : Les niveaux de tension avant / après la barre oblique (slash) désignent respectivement les systèmes 12 V et 24 V.

Données techniques CXNup		10 CXNup 20 CXNup	40
Tension du système 12 / 24 V, reconnaissance automatique
Courant maxi. de charge 10 A** 20 A** 40 A**
Courant maxi. de débit 10 A* 20 A** 40 A**
Tension de charge pour batterie plomb-acide	Charge de maintien	13,8 / 27,6 V | 25 °C|
	Charge principale	14,4 / 28,8 V | 25 °C|, 0,5 h (quotidennement)
	Charge ultra-rapide	14,4 / 28,8 V | 25 °C|, 2 h Activation: tension batterie < 12,3 / 24,6 V
	Charged'égalisation	14,8 / 29,6 V | 25 °C|, 2 h Activation: tension batterie < 12,1 / 24,2 V (au moins une fois tous les 30 jours)
Tension de charge pour batterie LiFePO4		14,0 / 28,0 V | température limite : -20 à +60 °C|
Protection contre la décharge profonde, tension de déconnexion de charge		11,5-12,0 / 23,0-24,0 Ven fonction de l'état de charge is eul batterie plomb-acide)11,0-11,5 / 22,0-23,0 Ven fonction de la tension
Niveau de reconnexion 12,8		25,6 V pour batterie plomb-acide12,2 / 24,4 V pour batterie LiFePO4
Protection surtension 15,5 / 3		1,0 V
Protection sous-tension 10,5		21,0 V
Tension min. de fonctionnement		9 V
Tension panneau maxi. 30 V		dans unsystème 12 V, 50 V dans unsystème 24 V
Tension batterie maxi. 50 V
Compensation de température|tension de charge pour batterie plomb-acidej		-25 mV/K à 12 V-50 mV/K à 24 V
Consommation propre au repos		< 4 mA
Mise à la terre : Pôle commun		négatif |pour mise à la terre|
Température ambiante -40 à		+50 °C
Altitude maxi. 4000 mau-dessus du niveau de la mer
Type de batterie Plomb-acide		|GEL, AGM, liquidel, LiFePO4
Connecteur USB 5,0 V; 1500		mA
Détecteur de température externe		Oui
Section du câble Jusqu'à 16		mm ^2
Dimensions |x h x p| 101 x 1		03 x 32 mm
Poids 168 g 179 g
Type de protection P20

* * : Voir diagramme SOA (aire de sécurité)

Aire de sécurité CXNup |SOA|

Exclusion de responsabilité

Le fabricant ne peut être tenu pour responsable des dommages, en particulier sur la batterie, causés par une utilisation autre que celle prévue ou mentionnée dans ce manuel, ou si les recommandations du fabricant de la batterie n'ont pas été respectées. Le fabricant ne peut être tenu pour responsable si des opérations de maintenance ou de réparation ont été effectuées par des personnes non autorisées, ou pour une utilisation inhabituelle, une mauvaise installation ou une mauvaise conception du système.

Spécifications soumises à des modifications sans préavis.

Version: 20180130

Fabriqué en Chine

Phocos AG

Magirus-Deutz-Str. 12

89077 U|m

Germany

www.phocos.com

ISO9001

CE RoHS
