产品类型	太阳能充电控制器
品牌	Phocos
型号	CXNup 20
尺寸（长 x 高 x 深）	101 x 103 x 32 毫米
重量	179 克
系统电压	12 / 24 V，自动识别
最大充电电流	20 A（安全区域内）
最大放电电流	20 A（安全区域内）
支持的电池类型	铅酸（GEL、AGM、液体），LiFePO4
充电算法	4阶段PWM用于铅酸，2阶段用于LiFePO4，带温度补偿
USB端口	5.0 V；最大1500 mA
外部温度传感器	是（NTC），调整充电电压
数据记录器	2年数据（充电/放电Ah，SOC）
显示屏	LCD屏幕，导航按键
保护功能	反接保护、短路保护、过流保护、过压/欠压保护、过热保护
待机自耗电	< 4 mA
推荐电缆截面积	电池：6 mm²，光伏板和负载：最小6 mm²
环境温度	-40 至 +50 °C
最大海拔	海拔4000米
防护等级	IP20
维护与清洁	无需维护；用干布除尘
备件与可维修性	用户无法自行维修；请联系售后服务

常见问题 - CXNup 20 Phocos

我可以在CXNup 20控制器上使用什么类型的电池？

控制器支持铅酸电池（GEL、AGM、液体）和LiFePO4电池。默认类型为GEL/AGM；您可以通过菜单“TYP”进行更改。

如何正确连接控制器？

请按顺序连接：1）电池（注意+和-极性），2）光伏板，3）负载。断开时反向顺序。始终在电池侧安装保险丝（CXNup 20建议30 A）。

如果屏幕显示“C Err”怎么办？

此代码表示NTC温度传感器未连接或故障。请正确连接到指定接口。

USB端口可以为智能手机充电吗？

是的，USB端口提供5 V和最大1500 mA，足以给大多数手机和小型设备充电。

如何设置低压断开（LVD）电压？

进入菜单“Set”>“Mod”选择模式：“CUR”（基于SOC电流）或“V”（固定电压）。然后在“LVD”中设置值，范围为11.0至12.0 V（12 V系统）或加倍用于24 V系统。

如何访问存储的数据？

在滚动屏幕下，按“Escape”键，用箭头选择“LOG”，然后确认。您可以查看每日、每月和总的充电Ah、负载Ah和SOC值。

控制器发出蜂鸣声，是什么意思？

蜂鸣声表示充电状态（SOC）变化：1次蜂鸣表示70-90%，3次蜂鸣表示30-70%，5次蜂鸣表示10-30%，25次蜂鸣表示0-10%。25次蜂鸣后，负载将自动切断。

我可以在此控制器上使用LiFePO4电池吗？

可以，在菜单“TYP”中选择“LFP”类型。控制器将使用两阶段充电算法，电压适配（14.0/28.0 V）。请注意，极端温度保护已启用。

如果电池快速放电怎么办？

检查电池容量是否在菜单“CAP”中正确设置（5-5000 Ah）。同时确保负载不超过最大电流，且电池状态良好。

我可以在户外使用控制器吗？

不可以，控制器防护等级为IP20，应安装在室内，避免潮湿和阳光直射。允许的环境温度为-40至+50 °C。

用户手册 CXNup 20 Phocos

亲爱的用户：非常感谢您选用伏科产品！在使用本产品前，请仔细阅读本手册。新一代的CXNup控制器，是一款根据最新技术标准开发的，代表最新工业水平的产品。此产品拥有许多卓越的特征：

■LCD 屏幕显示系统信息
■ 铅酸蓄电池四段式 PWM 充电技术/磷酸铁锂电池充电技术
■全面的电子保护
■路灯功能运行方式可调节
■ USB 接口可为移动设备（手机、MP3 等）充电
■两年数据记录功能
■负载状态指示
■触摸感应式按键

安全建议

请注重以下说明！

此产品使用手册提供了 CXNup 控制器一些包括安装、使用、编程和安全操作等在内的重要建议，在安装控制器之前，请仔细阅读本手册。

为预防风险，请安装电池温度传感器！

蓄电池类型：铅酸蓄电池 |GEL, AGM, 液体，磷酸铁锂电池（LiFePO4）

系统电压：12 或者 24 V，自动识别。

蓄电池保险丝：我们建议在靠近蓄电池端子处安装一个快动作型保险丝（例如汽车保险丝）。保险丝最大额定电流应该是控制器正常充电电流的的 15 倍。若是与磷酸铁锂电池（LiFePO4）配合使用，请参照 BMS 对保险丝的建议！

请不要私自拆卸或修理伏科产品，伏科控制器未设置用户可以自行修理的部件！

请严格遵守上述提到的关于保险丝、断路器的安装要求！

维修及安装警告：

安装控制器时，请依次连接蓄电池、太阳能组件、负载；当从系统中拆除控制器时，请依次断开负载、太阳能组件、蓄电池，以防止损坏控制器！

请确认连接控制器的所有线缆连接处是否紧密牢固，以避免因连接松动导致控制器过热的情况发生！

请调整控制器位置，使保险丝或断路器以及控制器尽量靠近蓄电池！

请在干燥的环境下安装和设置控制器！

高压危险：

错误的安装和操作可能会产生高电压，这可能会导致严重受伤或死亡！

高电压一般由太阳能组件产生。

请确保电缆连接到正确的终端。错误的连接可能导致触电，一般情况下，任何触电都可能危及健康甚至生命。

CE 认证:

此产品已通过 CE 认证。

功能描述

控制器主要用来保护蓄电池，避免能量源自太阳能电池板的过度充电，及负载运行造成的过度放电。充电特性包括几个阶段，控制器可以根据环境温度自动调节充电电压----自动温度补偿。
■ 控制器自动识别 12 V 或 24 V 系统电压。
■本产品拥有一系列的保护和显示功能。

接线和接地

控制器最好只在户内使用，避免阳光直射，放置于干燥环境里。一定不要安装在潮湿的房

间里（例如浴室）。如果需要在户外使用，请做好控制器的防尘和防水。控制器可以检测周围温度以调节充电电压，因此控制器必须和蓄电池安装在同一房间内。控制器运行期间自身温度要升高，所以要将其安装在不易燃的表面上。

请按照下述步骤安装控制器，以避免错误安装。

■请一定遵循下述安装步骤：

1. 连接蓄电池与控制器 - 正极和负极
2. 连接太阳能电池板与控制器 - 正极和负极
3. 连接负载和控制器 - 正极和负极
   拆除控制器时，请按照反顺序进行！

■ 为了避免电缆上的电压，请首先连接线缆至控制器端，然后是蓄电池、太阳能电池板。但是对于负载，请先连接线缆至负载端，然后是控制器。
■推荐线径: CXNup 10:4 mm ^2 ; CXNup 20:6 mm ^2 , CXNup 40:10 mm ^2 。

■ 线缆上的压降过高会引起的控制器误判，因此请确保蓄电池和控制器之间的电缆尽可能得短。

■ CXNup 控制器的负极端子是连载一起的，有相同的电势。因此如果系统需要接地，只允许负极接地。

■ 当控制器负载端连接感性负载时（例如电机，继电器等），必须反向并联二极管用以卸载冲击电流。

■ 逆变器产生的浪涌电流很大，应该直接连接蓄电池。

注释：请注意您的蓄电池供应商的建议。我们强烈建议在蓄电池的接线端接一个保险丝，以提供短路保护。保险丝必须能承受控制器的15倍的额定电流CXNup 10:15A

CXNup 20:30 A, CXNup 40:50 A。

控制器的启动

自检

控制器一旦通电（能量来自蓄电池），自动测试程序马上启动。然后，控制器显示进入正常运行状态。

系统电压

控制器自动识别 12 V 或 24 V 系统电压。

在启动时电压超过 18 V ，控制器识别为 24 V 系统。

如果在启动时，蓄电池电压不在正常的工作范围，显示器将显示错误状态，请参考故障描述查明原因。

蓄电池的类型

控制器的出厂设置，适应于胶体蓄电池。如果使用铅酸液体蓄电池，使用者可以调节充电特性（见设置信息章节），来调整控制器设置为铅酸液体蓄电池，增加均衡充电阶段。如果使用磷酸铁锂电池，使用者也可以调节充电特性（见设置信息章节），来调整控制器设置为磷酸铁锂电池。如果有疑问，请与经销商联络。

使用建议

控制器在运行期间本身会发热。

控制器本身不需要任何维护，请使用干布擦拭灰尘。

铅酸蓄电池经常性的被充满非常重要（至少一个月一次）。否则，铅酸蓄电池将永久损坏。

在充电期间，只有充入的能量大于放出的能量，蓄电池才会被充满。请记住这一点，特别在增加负载时。

显示功能

控制器配有LCD显示屏显示信息，同时还有声音报警信号。

正常运行状态下，控制器显示蓄电池的电量状态，太阳能充电显示以及负载状态显示。如果蓄电池电量状态由高到低改变，都伴随有提示作用的蜂鸣声。

图标指示

图标 指示 图标 指示
	系统运行良好 负载运行良好
	系统运行存在问题 负载工作中
	显示:白天		负载低压切断保护|LVD|中
	同°C一起闪烁:处于过温保护 PWM 调节中
	夜晚		负载过流保护中

即时信息

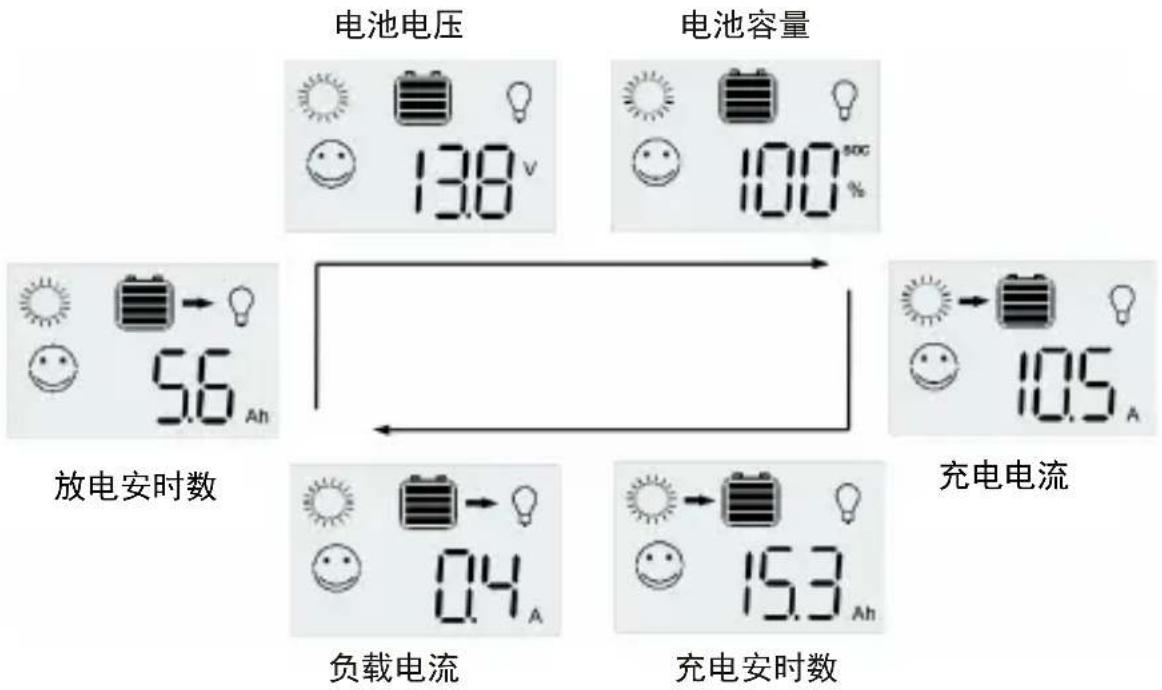

控制器启动后将循环显示如下即时信息。 'SET' ( ) √ 按键切换静态显示, "DOWN" 和 'UP' 按键切换不同的数据信息!


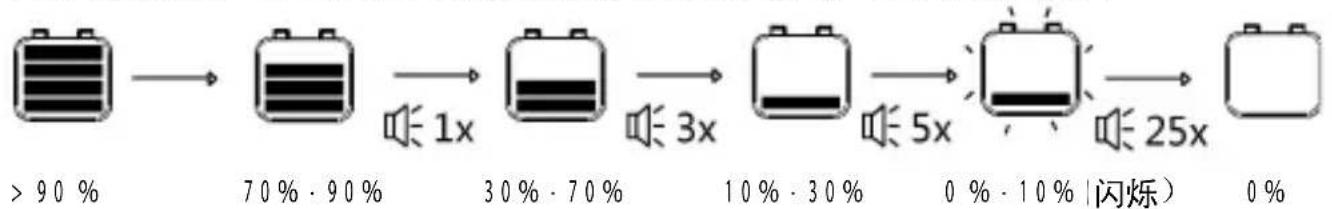

电量状态指示以及信号报警

百分比代表电池的可用能量大体的估计值，百分比的显示的范围，从电池低电压切断一直到蓄电池充满。电池电量由高到低的改变，控制器会发出声音信号做出提示。

放电保护时，在连续25次蜂鸣声后，大约过1分钟负载才被切断。

历史数据

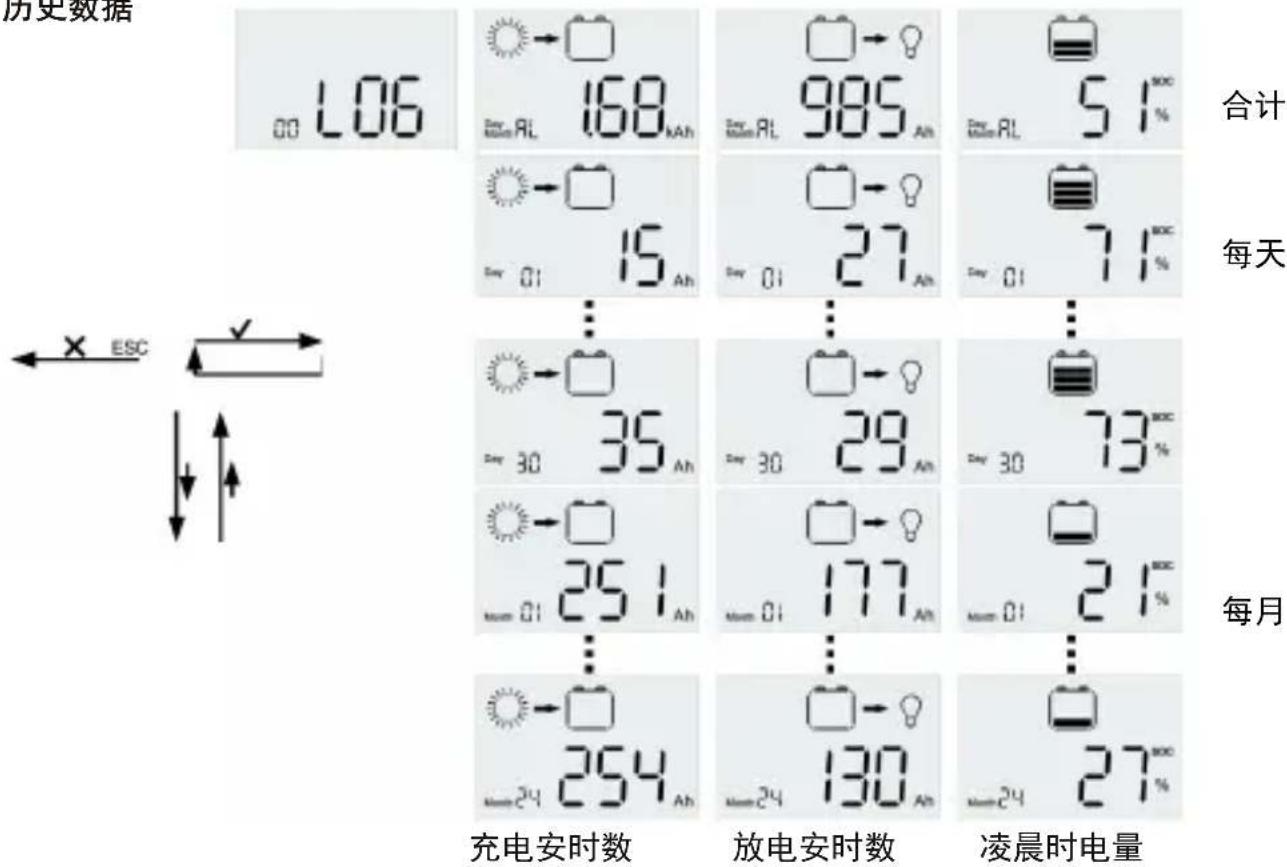

CXNup 控制器记录两年历史数据，在 LCD 屏幕循环显示即时数据时按 'ESC' | X 键将进入选择菜单，通过上下翻页键以及 'SET' | 键选择 'LOG' 进入历史数据显示。控制器可以显示最近 30 天，最近 24 个月的充电安时数、放电安时数、凌晨时电量等参数，以及到目前为止的总的合计数据！

蓄电池低电压切断----放电保护

为了避免蓄电池深度放电，保护蓄电池，CXNup系列控制器有两种不同的保护方式：

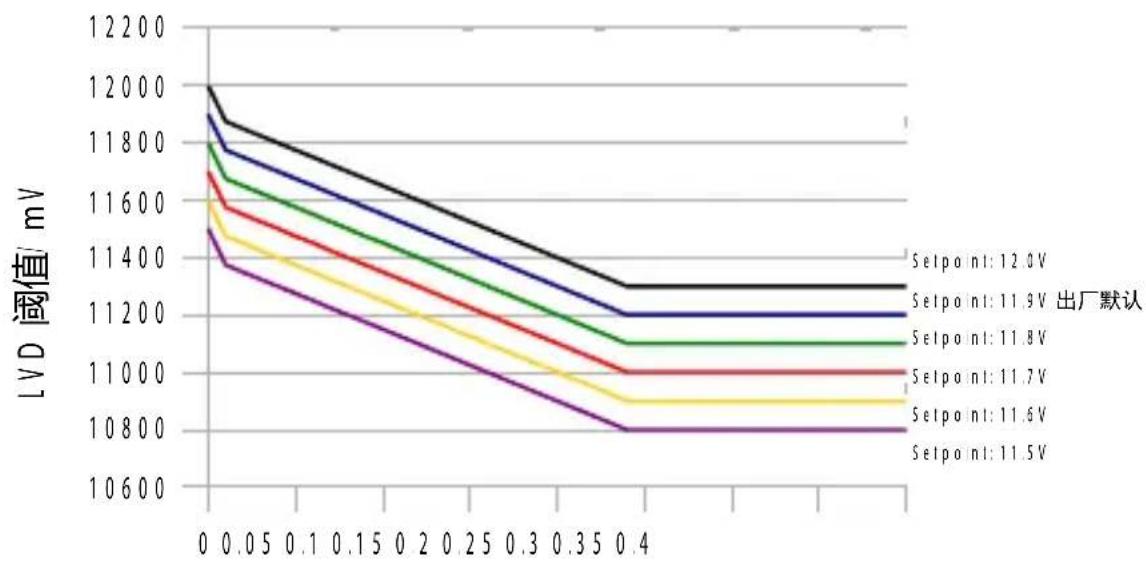

模式1：蓄电池电量控制模式|SOC|：无负载电流时，在蓄电池电压11.5/23.0V至12.0/24.0V之间切断负载。

切断电压取决于蓄电池电压、负载电流和蓄电池容量。在正常负载电流下 |0.1C / h|

11.15/22.3 V 至 11.65/23.3 V 切断负载。

蓄电池容量范围: 10Ah·5000Ah

此模式为出厂默认设置！

放电电流与电池容量比值

模式2：蓄电池电压控制|LVD|：切断电压在11.0/22.0V至11.5/23.0V之间的某一固定值。

设置

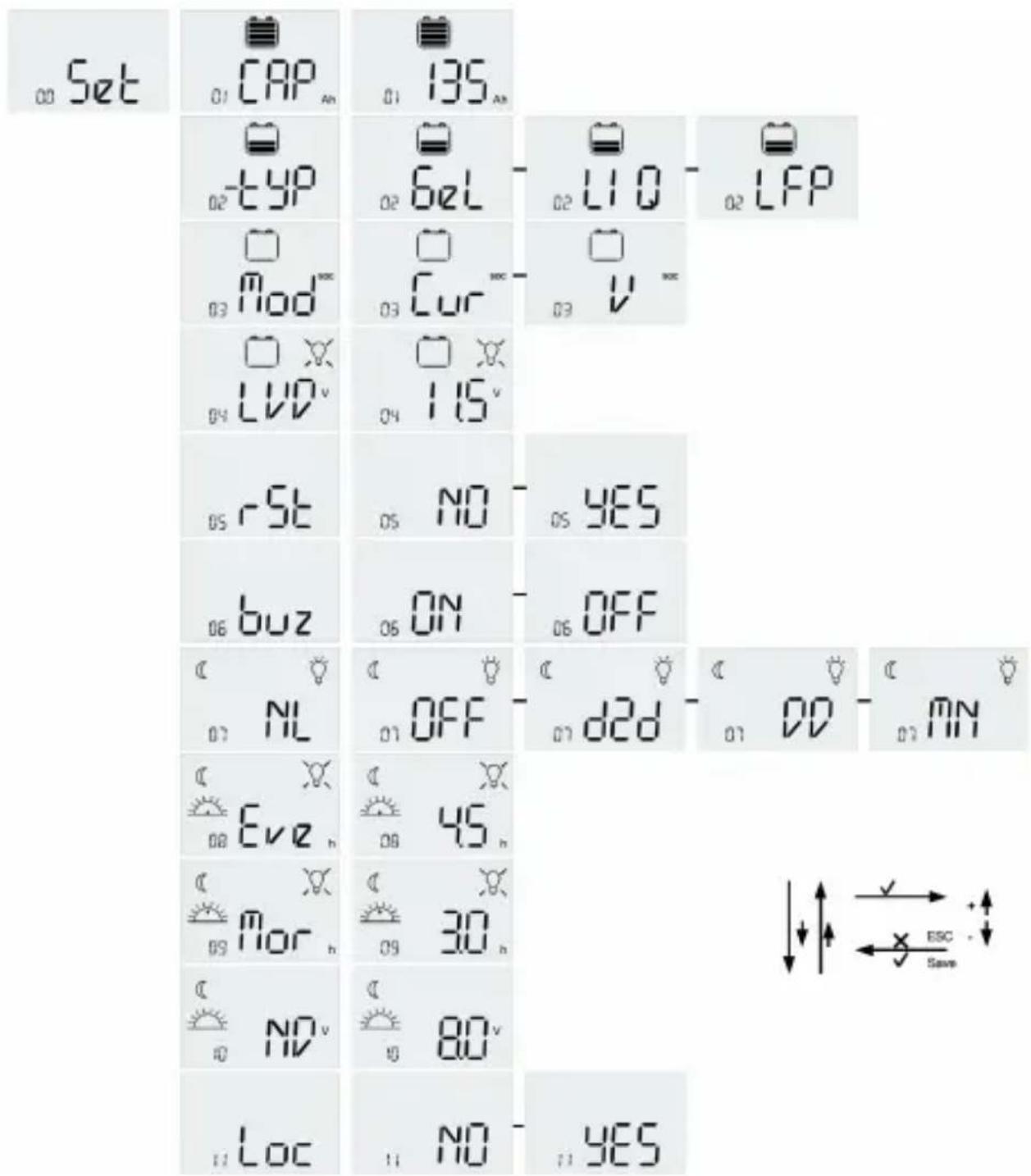

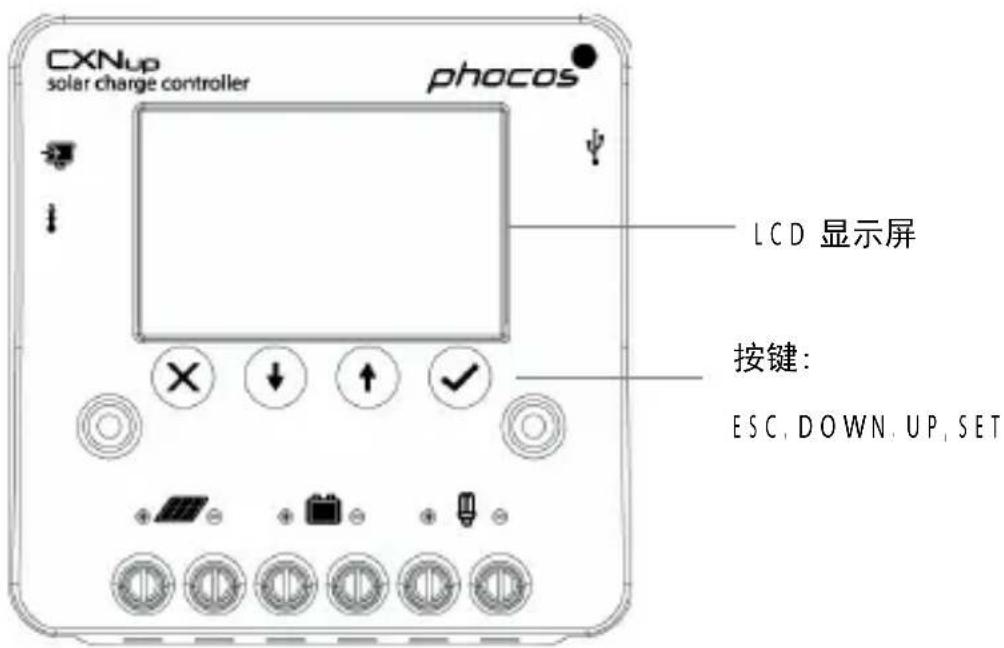

CXNup 控制器具有四个触摸感应式按键：ESC = X, DOWN, UP, √ = SET，可以用来浏览菜单和设置程序。长按 SET|按钮 5 秒，负载端将在打开/关闭之间切换。按下 ESC|按键，可进入 'LOG' 菜单，使用 UP, DOWN 按键可翻页到 'Set' 菜单。按下 SET|按钮，您可以进入最底层的菜单设置，使用 UP, DOWN 按键可翻页。按下 'SET'|按键会使选定的值闪烁，UP, DOWN 按钮用于修改数值，再次按下 'SET'|键则保存此数值。设置完毕后按 ESC|键则退出设置。控制器可设置和显示如下详细系统信息，此处数值显示的是 12 V 系统的数据，24 V 系统数据翻倍即可：

1. 电池容量 'CAP' 菜单 设置电池容量，可设范围 5 ... 5000 Ah [标准: 正常电流 x 10 h]
2. 电池类型 typ' 菜单 设置电池类型，胶体蓄电池 GEL' 铅酸液体蓄电池 LQ' 或者磷酸铁锂电池 LFP
3. 低压切断保护模式 Mod 菜单：设置低压切断保护模式为 SOC 电量模式 CUR 仅对蓄电池 还是电压模式 V
4. 低压切断保护模式等级选择菜单LVD:电压模式V菜单下:11.0 V ... 11.5 V (默认11.0 V) / 电量模式CUR菜单下:11.5 V ... 12.0 V (默认11.9 V) / 仅对蓄电池
5. 'rSt' 菜单: 恢复出厂默认设置菜单: 是 YES, 否 NO
6. 'buz' 菜单: 蜂鸣器开 ON, 关 OFF
7. 'NL' 菜单: 路灯模式: 关 OFF, 黄昏到凌晨整夜工作模式 D2D, 基于午夜点模式 MN, 基于黄昏凌晨模式 DD | 默认 OFF
8. 'Eve' 菜单: 黄昏后亮灯时间设置, 0 h ... 20 h 可选择[默认 0 h]仅在路灯功能下: 基于午夜点模式 MN / 黄昏到凌晨模式 DD
9. 'Mor' 菜单 凌晨前亮灯时间设置 0 h ... 20 h 可选择[默认 0 h]仅在路灯功能下 基于午夜点模式 MN / 黄昏到凌晨模式 DD
10. 'ND' 菜单: 夜晚识别电压 1.5 V ... 10.0 V 可选择 | 默认: 8.0 V |
11. 'Loc'菜单: 按键锁定设置, 是 YES, 否 NO

安全特性

	控制器太阳能端 控制器蓄电池端 控制器负载端
极性反接 保护 蜂鸣报警 保护(1)
短路(2)	保护	保护(3)	控制器立刻关闭负载端
过流	......		控制器延时关闭负载端(4)
反向电流 保护 --- ----
过压	最大 50V 最大 50V		超过15.5/31.0V 控制器关闭负载端
欠压	......		控制器关闭负载端
过温	当温度过高时,控制器会限制充电电流;如果温度达到一定的高度,控制器会切断负载。

(1) 控制器能够保护自己，负载可能会损坏。
|2| 实际电流大于 4 - 6 倍额定电流的情况被认定为短路。
3 | 我们强烈建议在蓄电池和控制器之间接上保险丝。如果有短路情况的话，蓄电池可能会永久性损坏。
|4|>150% 额定电流 延时 2 Min 切断负载， >200% 额定电流 延时 3 s 切断负载。

警告：两个或两个以上的错误条件同时存在很有可能损坏控制器，所以在继续下一步操作前，首先要先排除现有故障。

USB 接口

USB 接口提供 5 V 电压，可为手机、便携式电脑、音乐播放器等充电，最大充电电流 1500 mA。

警告：不要连接充电设备到其它任何地方！

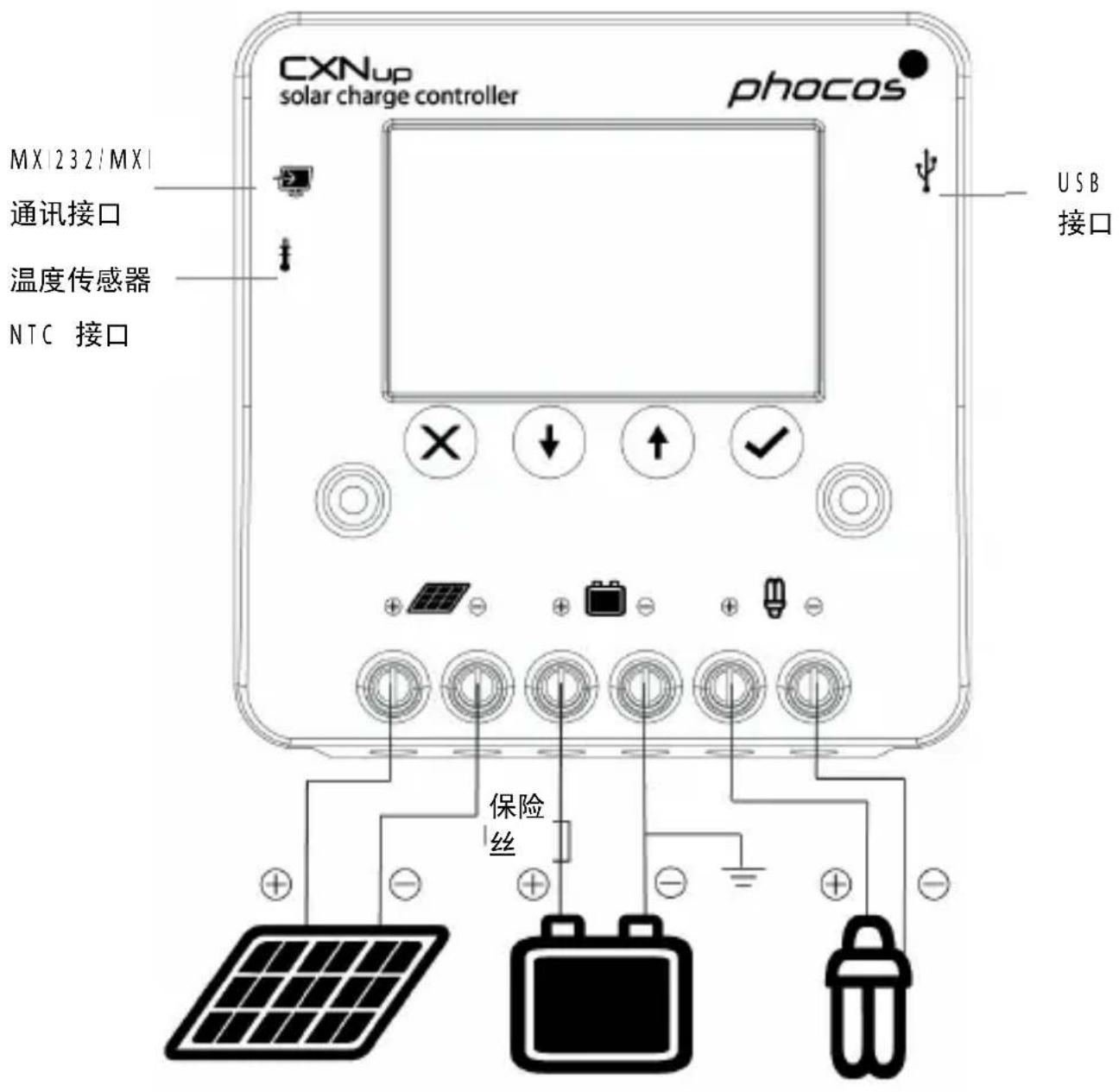

通讯接口MX|MX|232/CXLink

CXNup 控制器带有一个通讯接口，可以通过数据通讯模块 MX1/MX1232 连接到 PC 上，通过软件 CXlink 实现数据通讯。

CXNup 控制器内置数据记录器。数据记录器可记录长达2年的光伏系统的数据，包括充电安时数、放电安时数、凌晨时电等等。系统状态可以很容易的从历史数据中获得，从而帮助用户更好地了解光伏系统。

C X link 软件可下载系统的数据保存在电脑上，下载的系统数据可以直接在 C X link 软件上打开查看！

外置温度传感器接口

通过温度传感器（NTC）可以更好的测量蓄电池温度，CXNup控制器从而可以更好的调节充电电压，延长蓄电池的使用寿命。

注意：温度传感器和数据通讯线缆的最大长度是10 m，过长的线缆会导致产品不能通过CE测试。

故障描述

故障 显示	原因 措施
无法给负载供电		蓄电池没有电,低压切断保护	蓄电池电压充电至再恢复电压后自动连接负载
无法给负载供电		过温保护	控制器温度降低后自动连接负载
无法给负载供电		蓄电池电压太高,高压保护中 >15.5 /31.0V	检查是否有其他能量源正在给蓄电池充电,如果没有,说明控制器已经损坏。
		蓄电池的接线或蓄电池的保险丝损坏,蓄电池内阻非常高。	检查蓄电池的连线、保险丝和蓄电池本身。
无法给负载供电		负载过流保护中	控制器负载过流故障排除1分钟后负载端自动打开。
蓄电池短时间使用后就没电		蓄电池容量已经非常小	更换蓄电池
蓄电池无法充电		太阳能电池板故障或连接断开	检查太阳能电池板和接线,取消错误接线
蓄电池极性反接		蓄电池极性反接蜂鸣器蜂鸣	检查蓄电池和接线,取消错误接线
太阳能电池板极性反接		太阳能电池板极性反接蜂鸣器蜂鸣	检查太阳能电池板和接线,取消错误接线
°C Err 闪烁		外置温度传感器没有连接	连接外置温度传感器 NTO
无法给负载供电		蓄电池处于非正常电压状态	更换蓄电池
无法给负载供电并且不充电		磷酸铁锂电池高温保护中	磷酸铁锂电池温度降低后自动连接负载
无法给负载供电并且不充电		磷酸铁锂电池低温保护中	磷酸铁锂电池温度升高后自动连接负载

技术参数

注意: 斜杠'/'前后的数值分别表示在12V 和24V 系统中的相应电压值。

技术参数		CXNup 10 CXNup 20	CXNup 40
额定电压 12/24V 自动识别
最大充电电流		10 A** 20 A** 40 A**
最大放电电流		10 A** 20 A** 40 A**
铅酸蓄电池充电	浮充电压	13.8/27.6 V|25°C|
	主充电压 14.4	/28.8 V|25°C|, 0.5 h |每天|
	强充电压	14.4/28.8 V|25°C|, 2 h, 蓄电池电压<12.3/24.6 V 激活
	均衡充电压	14.8/29.6 V|25°C|, 2 h蓄电池电压<12.1/24.2 V 激活|每间隔30天至少一次|
磷酸铁锂电池充电电压		14.0/28.0 V|温度限制:-20至+60°C|
过放保护切断电压		11.5-12.0/23.0-24.0V电量控制(仅对蓄电池)11.0-11.5/22.0-23.0V电压控制
再连接电压 蓄电池 12.8/25		6 VLiFePO4 锂电池 12.2/244V
过压保护		15.5/31.0 V
欠压保护		10.5/21.0 V
最小工作电压		9 V
最大太阳能电池板电压		12 V 系统30 V,24 V 系统50 V
最大蓄电池电压		50 V
温度补偿(铅酸蓄电池)		-25 mV/K (12 V 系统)-50 mV/K (24 V 系统)
自消耗电流		<4 mA
接地		共负极设计,只允许负极接地
工作环境温度 -40 到+50°C
最高海拔		4.000 m
蓄电池类型		铅酸蓄电池|胶体 AGM,液体|LiFePO4 锂电池
USB接口		5.0 V;1500 mA
外置温度传感器 有
最大接线直径		Max.16 mm ^2
尺寸|WXHXD|		101 x 103 x 32 mm

重量	168 g 179 g
防护等级	IP20

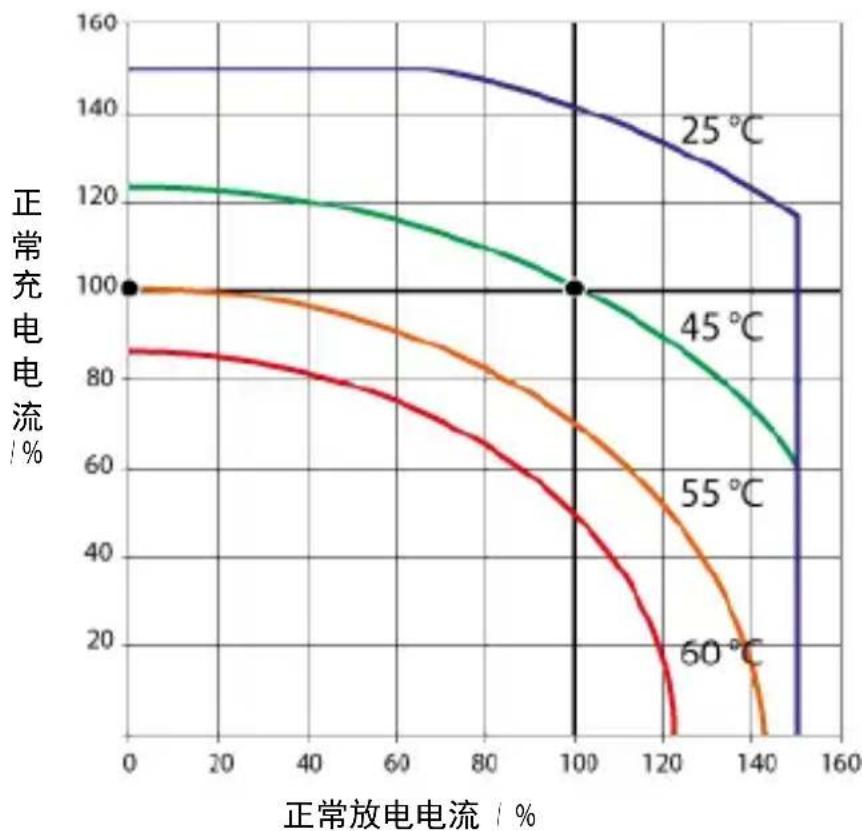

请参照图表如下

CXNupSOA

免责声明

生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄电池生产商的建议而造成的任何损坏。如果有由非生产商指定人员提供维护服务、不正常使用、错误安装或者错误的系统设计情况出现，生产商不承担任何责任。

如有更改，恕不另行通知。版本：20180130

中国制造

青岛伏科太阳能有限公司

www.phocos.com

ISO9001

CE RoHS
